贴片电容耐压测试方法贴片电容是一种常见的电子元件，广泛应用于各种电子设备中。
在生产过程中，对贴片电容的耐压测试非常重要，因为它能够确保贴片电容在使用过程中不会出现故障或损坏。
下面将介绍几种常用的贴片电容耐压测试方法。
1. 直流耐压测试直流耐压测试是最常用的一种测试方法。
它通过施加一定的直流电压来检测贴片电容是否能够承受所需的工作电压。
在进行直流耐压测试时，需要使用专门的直流高压发生器，并按照规定的参数和时间进行测试。
2. 交流耐压测试交流耐压测试也是一种常用的方法。
与直流耐压测试不同，它通过施加一定频率和幅值的交流电压来检测贴片电容是否能够承受所需的工作条件。
在进行交流耐压试验时，需要使用专门的交流高压发生器，并按照规定的参数和时间进行测试。
3. 脉冲耐压试验脉冲耐压试验是一种较新型、较复杂、较精密、较可靠的测试方法。
它通过施加一定幅值和频率的脉冲电压来检测贴片电容是否能够承受所需的工作条件。
在进行脉冲耐压试验时，需要使用专门的脉冲高压发生器，并按照规定的参数和时间进行测试。
4. 绝缘电阻测试绝缘电阻测试是一种简单而有效的方法，它可以检测贴片电容内部是否存在漏电现象。
在进行绝缘电阻测试时，需要使用专门的绝缘电阻测试仪，并按照规定的参数和时间进行测试。
总之，对于贴片电容耐压测试来说，选择合适的测试方法非常重要。
不同类型、不同规格、不同用途的贴片电容可能需要不同的测试方法。
因此，在进行耐压试验之前，应该仔细了解产品规格和要求，并选择合适的测试设备和参数来进行测试。
只有这样才能确保贴片电容在使用过程中能够正常工作并具有良好的可靠性。

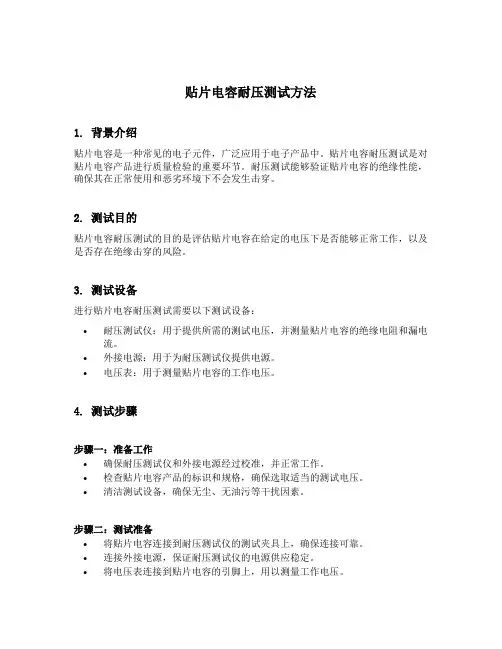

贴片电容耐压测试方法1. 背景介绍贴片电容是一种常见的电子元件，广泛应用于电子产品中。
贴片电容耐压测试是对贴片电容产品进行质量检验的重要环节。
耐压测试能够验证贴片电容的绝缘性能，确保其在正常使用和恶劣环境下不会发生击穿。
2. 测试目的贴片电容耐压测试的目的是评估贴片电容在给定的电压下是否能够正常工作，以及是否存在绝缘击穿的风险。
3. 测试设备进行贴片电容耐压测试需要以下测试设备：•耐压测试仪：用于提供所需的测试电压，并测量贴片电容的绝缘电阻和漏电流。
•外接电源：用于为耐压测试仪提供电源。
•电压表：用于测量贴片电容的工作电压。
4. 测试步骤步骤一：准备工作•确保耐压测试仪和外接电源经过校准，并正常工作。
•检查贴片电容产品的标识和规格，确保选取适当的测试电压。
•清洁测试设备，确保无尘、无油污等干扰因素。
步骤二：测试准备•将贴片电容连接到耐压测试仪的测试夹具上，确保连接可靠。
•连接外接电源，保证耐压测试仪的电源供应稳定。
•将电压表连接到贴片电容的引脚上，用以测量工作电压。
步骤三：测试操作•打开耐压测试仪电源，确保仪器正常启动。
•设置测试电压，并确保电压稳定。
•根据产品规格要求，设定测试时间。
常见的测试时间为1分钟。
•开始进行耐压测试，并同时记录漏电流的数值。
•在测试过程中，注意观察贴片电容的外观是否正常，是否有异常放电、击穿等现象发生。
步骤四：测试结果判定•根据厂商提供的产品规格，对测试结果进行判定。
一般规定的漏电流上限为产品额定工作电流的百分之一。
•如果测试结果符合规格要求，贴片电容通过耐压测试。
•如果测试结果不符合规格要求，贴片电容未通过耐压测试。
步骤五：记录和报告•记录测试结果，包括贴片电容的标识、测试电压、漏电流值等。
•编写测试报告，详细描述测试环境、测试步骤、测试结果等信息。
•将测试报告保存，作为产品质量控制的一部分。
5. 测试注意事项•操作前，确保了解测试设备的使用方法，并严格按照说明书操作。
贴片元件的识别方法贴片元件的识别方法贴片元件由于体积小、自感系数小，安装容易(底板不需打孔)，因而被广泛采用。
但由于体积小，故型号或数值不可能完全标出，只能用代码表示。
下面向读者简要介绍几种贴片元件的识别方法。
一、贴片电阻贴片电阻有矩形和圆柱形两种(见图1)其中矩形贴片电阻基体为黄棕色，其阻值代码用白色字母或数字标注。
标注方法主要有两种：1．三位数字标注法这种标注阻值的方法是：其中第1、2位数字为有效数字，第3位数字表示在有效数字的后面所加“0”的个数，单位：Ω。
如果阻值小于10Ω，则以“R”表示Ω。
举例见表1。
2．一个字母和一位数字标注法这种标注方法是：在电阻体上标注一个字母和一个数字。
其中字母表示电阻值的前两位有效数字。
(详见表2)，字母后面的数字表示在有效数字后面所加“0”的个数，单位是“Ω”。
举例如表3所示。
关于圆柱形贴片电阻的阻值标注方法与传统带引线电阻的色环表示法完全相同，在此不再赘述。
二、贴片电容贴片电容的外形与贴片电阻相似，只是稍薄(见图2)。
一般贴片电容为白色基体，多数钽电解电容却为黑色基体，其正极端标有白色极性。
贴片电容像贴片电阻一样，也有片形和圆柱形两种，其中圆柱形贴片电容酷似贴片柱形电阻，只是通体一样粗，而电阻则两头稍粗。
贴片电容的数值标注方法主要有三种：1．一个字母和一个数字表示法这种方法是：在白色基线上打印一个黑色字母和一个黑色数字(或在方形黑色衬底上打印一个白色字母和一个白色数字)作为代码。
其中字母表示容量的前两位数字，详见表4。
后面的数字则表示在前面二位数字的后面再加多少个“0”。
单位“pF”。
举例见表5。
2．颜色和一个字母表示法这种方法是用电容上标一颜色加一个字母的组合来表示电容量。
其字母的含义仍见表4，其颜色则表示在字母代表的容量后面再添加“0”的个数，单位为“pF”，详见表6。
例如：红色后面还印有“Y”字母，则表示电容量为8．2×100=8．2pF，黑色后面带印有“H”字母，则表示电容量为2．0×10的1次方=20pF，白色后面加印有“N”字母，则表示该电容数值为3．3×10的3次访=3300pF。

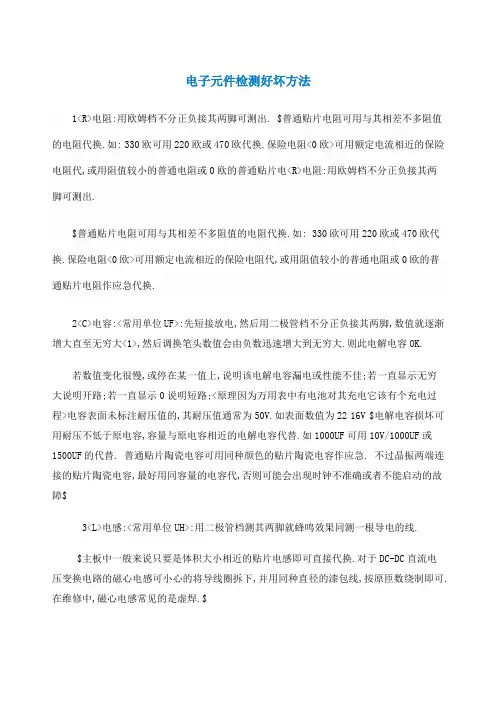

电子元件检测好坏方法1<R>电阻:用欧姆档不分正负接其两脚可测出. $普通贴片电阻可用与其相差不多阻值的电阻代换.如: 330欧可用220欧或470欧代换.保险电阻<0欧>可用额定电流相近的保险电阻代,或用阻值较小的普通电阻或0欧的普通贴片电<R>电阻:用欧姆档不分正负接其两脚可测出.$普通贴片电阻可用与其相差不多阻值的电阻代换.如: 330欧可用220欧或470欧代换.保险电阻<0欧>可用额定电流相近的保险电阻代,或用阻值较小的普通电阻或0欧的普通贴片电阻作应急代换.2<C>电容:<常用单位UF>:先短接放电,然后用二极管档不分正负接其两脚,数值就逐渐增大直至无穷大<1>,然后调换笔头数值会由负数迅速增大到无穷大.则此电解电容OK.若数值变化很慢,或停在某一值上,说明该电解电容漏电或性能不佳;若一直显示无穷大说明开路;若一直显示0说明短路;<原理因为万用表中有电池对其充电它该有个充电过程>电容表面未标注耐压值的,其耐压值通常为50V.如表面数值为22 16V $电解电容损坏可用耐压不低于原电容,容量与原电容相近的电解电容代替.如1000UF可用10V/1000UF或1500UF的代替. 普通贴片陶瓷电容可用同种颜色的贴片陶瓷电容作应急. 不过晶振两端连接的贴片陶瓷电容,最好用同容量的电容代,否则可能会出现时钟不准确或者不能启动的故障$3<L>电感:<常用单位UH>:用二极管档测其两脚就蜂鸣效果同测一根导电的线.$主板中一般来说只要是体积大小相近的贴片电感即可直接代换.对于DC-DC直流电压变换电路的磁心电感可小心的将导线圈拆下,并用同种直径的漆包线,按原匝数绕制即可.在维修中,磁心电感常见的是虚焊.$4晶振:分为四种:1时钟晶振<>与时钟芯片相连.损坏则主板不能启动.开机对地有电压1~2实时晶振<>与南桥芯片相连.损坏时间不准或不能启动.开机对地电压左右.3声卡晶振<>与声卡芯片相连.损坏声音变质或无声.开机对地电压~4网卡晶振<>与网卡芯片相连.损坏网卡不能工作.开机对地电压~<以上对地电压书上说是其两脚间的电压> 用二极管档测其两引脚间的数值就为无穷大.如有数值则该晶振坏或与其连接的集成电路坏.但反过来不成立,即显示数值无穷大不一定说明晶振正常.此时就通电检测其两端的电压是否正常.$更换晶振时,通常要用相同型号和频率的晶振,后缀字母也要尽量一致,否则可能无法正常工作$5<D>二极管:单向导电性,用二极管档测接对时就有正向压降值,若接反则就显示OL或超载符号1,此时调换笔头再测.若显示0000则已开路. 正向压降值越小二极管性能越好.开关二极管~ 小功率肖特二极管左右手稳压二极管左右贴片开关二极管和稳压二极管可直接在主板上测,肖特二极管要先把其中一个脚从主板上焊开再测.$主板中二极管最好用同型号的二极管代.若没有,则要选择参数优于原型号的二极管代.可用特性相同,参数指标不低于原器件的二极管代. 稳压二极管要用同功率同稳压值的二极管代$6<Q>三极管<起电流放大作用>:用二极管档,红笔任接一个引脚,用黑笔依次去接另外两脚如果两次显示都小于1V,则说明红笔接的是NPN三极管的基极<B极>.若都显示溢出符号OL或超载符号1则红笔接的是PNP三极管的基极.若两次中,一次小于1V,另一次显示OL 或1表明红笔接的不是基极,换脚再测.NPN型中小功率三极管数值为~.其中较大的一次,黑笔所接的是发射极<E极>.与散热片连在一起的是集电极<C极>.另一边中间一脚也为C极.在测量时可以不将三极管从主板上焊下,而直接在电路板上测,若测量结果符合正常的三极管结果,则此三极管正常.若测量的结果与正常值相差很大则要把这个三极管焊下再测一遍.以检查其好坏.$主板维修中只要做到用NPN代换NPN,PNP代换PNP,硅管代换硅管,锗管代换锗管,并用相同封装的三极管进行代换即可满足一般的维修需要$ 例:3DG110B 其中3代表三极管,D表示材料,G表示类型<K表示开关>110表示同种器件的序列号,B表示同一型号中的不同规格.7<Q>场效应管<起电压放大作用>:用二极管档,红笔接S极<源极>,黑笔接D极<漏极>,此时数值为S-D极之间二极管的压降值<N沟道这样测>,接反无压降值<超载符号1>.G极与其它各脚无值.若是P沟道则红笔接D极,黑笔接S极才有压降值. 大功率的场效应管压降值为~8V<大部分在左右>方法二:把数字万用表打到二极管档,用两表笔任意触碰场效应管的三只引脚,好的场效应管最终测量结果只有一次有读数,并且在500左右;如果在最终测量结果中测得只有一次有读数,并且为“0”时,须用表笔短接场效应管识引脚,然后再测量一次,若又测得一组为500左右读数时,此管也为好管;不符合以上规律的场效应管均为坏管;与散热片相连的脚是D极<漏极>另一边中间的脚也为D极场效应管主要应用在中功率的供电电路中,如:南桥供电,北桥供电,AGP显卡供电,内存供电电路等.主板维修中,主板中的场效应管一般为击穿<短路>损坏,这时各引脚间呈短路状态,因此用二极管档测其各引脚间的压降值为0V或蜂鸣.场效应管击穿会导致1.无法开机,风扇转一下就停了,电源指示灯或诊断卡上的LED 灯,亮一下马上就熄.供电不正常,通常会引起输出电压过高这样容易烧坏CPU.$主板维修中,只要在体积大小相同的前提下,做到N沟道代换N沟道,P沟道代换P沟道,即可满足一般的维修需要$注意PNP的三极管与场效应管的区分在于三极管红表笔接中间脚C极黑笔依次接另外两脚也应该是一个小于1V一个为无穷大;。
简述贴片电阻、贴片电容的区分方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!好的,我很乐意为您写一篇关于"简述贴片电阻、贴片电容的区分方法"的Chinese demonstration article。
贴片电容测试条件
贴片电容的测试条件主要包括以下方面：
1.电性能测试：测试贴片电容的容量（Cap）、损耗（DF）、绝缘电阻（IR）和耐电压（DBV）。
损耗值越小越好，IR与Cap的乘积应大于500欧法，耐电压DBV应大于
2.5Ur。
2.加速寿命测试：在125℃环境温度和2.5Ur直流负载条件下，贴片电容应能耐100小时不击穿，质量好的可耐1000小时不击穿。
3.耐热冲击测试：将电容浸入300℃锡炉10秒，显微镜下观察是否有表面裂纹，然后测试容量损耗并与热冲击前对比，判断芯片是否内部裂纹。
4.测试前的准备：明确被测试电容的标称值、误差范围和测量方式，以确定测量频率和电压幅值。
小电容的测试频率通常在1kHz±10%左右，大电容的测试频率通常在120Hz±10%左右。
小电容建议使用1.0±0.2Vrms的电压幅值，大电容建议使用0.5±0.2Vrms的电压幅值。
如需获取更多关于贴片电容测试条件的信息，可以查阅专业电容书籍或咨询电容生产厂家等。
目录一、二极管（D） (2)二、三极管 (2)三、电阻 (6)四、电容 (8)五、电感 (15)一、二极管（D）1、二极管的管压降:硅二极管(不发光类型)正向管压降0.7V，锗管正向管压降为0.3V，发光二极管正向管压降会随不同发光颜色而不同。
主要有三种颜色，具体压降参考值如下:红色发光二极管的压降为 2.0--2.2V，黄色发光二极管的压降为1.8-2.0V，绿色发光二极管的压降为3.0-3.2V，正常发光时的额定电流约为20mA2、发光二极管也是由一个PN 结构成，具有单向导电性。
但其正向工作电压(开启电压)比普通二极管高，约为1~2.5V，反向击穿电压比普通二极管低，约5V 左右。
当正向电流达到1mA 左右时开始发光，发光强度近似与工作电流成正比;但工作电流达到一定数值时，发光强度逐渐趋于饱和，与工作电流成非线性关系。
一般小型发光二极管正向工作电流为10~20mA，最大正向工作电流为30~50mA。
3、稳压二极管(DZ) 发光二极管(LED) 光电二极管变容二极管肖特基二极管数字万用表测试二极管好坏1) 辨别出二极管的正负极，有白圈（整流二极管）或者黑圈（稳压二极管）的一端为负极，另一端为正极。
2) 将万用表上的旋钮拨到二极管档位，并将红黑表笔插在万用表的正确位置。
3) 将红表笔接二极管正极，黑表笔接负极。
如果是反接没有数，正接有数则是好的，若反接正接都没有数显示，则是坏的4) 如果是发光二极管，若二极管正常，则可以看到微弱的亮光，长脚为正极，表有读数。
若没有读数，则将表笔反过来再测一次；如果两次测量都没有示数，表示此发光二极管已经损坏。
二、三极管何用数字万用表对三极管MOS管正确测量万用表打到二极管档(蜂鸣档)对三极管测量时...首先我们要确定哪只脚是b极.于是用红表笔接触其中任意一只脚不动.用黑表笔去接触另外两只脚.如果能够测得两组相近且小于1的数字.说明此时红笔接触的就是b极.如果测得两组数字不相近..那说明此时红笔接触的不是b极..应把红笔换一只脚..黑笔去测另外两只脚...直到找到b极为止...假设我们知道哪只脚是b极...怎样去判断另外两只脚c极和e极呢？如下图:图中红笔为b极.黑笔在另外两脚分别没得两组相近的数据..其中有一组数据会稍微大一点...此脚即为e极.小的那脚则为c极....并且我们知道此管为NPN三极管.因为红笔在b 极!而对于PNP型三极管的测量方法也一样...只不过是黑表笔在b极..红笔接触另外两脚能测得两组相近的数据.,如下图:下面是对场效应管的测量方法场效应管英文缩写为FET.可分为结型场效应管(JFET)和绝缘栅型场效应管(MOSFET),我们平常简称为MOS管.而MOS管又可分为增强型和耗尽型而我们平常主板中常见使用的也就是增强型的MOS管.下图为MOS管的标识我们主板中常用的MOS管G D S三个引脚是固定的。
WI指导文件阻容器件检验要求与方法DOC NO文件编号WI-PZ-011 REV 版本A PAGE页码 2 of 95.3 性能检验5.3.1 普通电阻：用万用表或LCR表测量电阻阻值，测量出阻值与标称值及色环标注一致，偏差在允许偏差范围内。
电阻的色环表示方法：三环电阻：普通电阻一般用三环色标法第1、2环表示有效数字，第3环表示倍乘率。
四环电阻：普通电阻第1、2环表示有效数字，第3环表示倍乘率，第4环表示精度等级。
五环电阻：精密电阻一般用五环色标法色环对照表：色环含义棕红橙黄绿蓝紫灰白黑金银数字含义 1 2 3 4 5 6 7 8 9 0精度含义±1%±2%±0.5%±0.2%±0.1%±5%±10%倍乘×10×102×103×104×105×106×107×108×109×1×10-1×10-25.3.2小阻值电阻：电阻值小于等于0.5欧姆的电阻为小阻值的电阻连接下图所示的电路，测得电压值除以测得电流值为被测电阻的电阻值。
偏差在允许偏差范围内。
5.3.3贴片电容：用LCR表测其电容值，测量出容值与标准值一致，偏差在允许偏差范围内。
对于贴片电解电容（包括钽电容）测试频率为100Hz；对于X7R、Y5U、Z5U、Y5V等型号的陶瓷电容以及容量大于1000PF的NPO陶瓷电容，其测试频率调为1KHz档；对于容量小于或等于1000PF的NPO陶瓷电容，其测试频率调为100Hz、1KHZ、10KHZ(根据实际情况调档)；对于10NF、0603封装、5%误差、X7R材质的贴片电容测试电平应为1.0V,WI指导文件阻容器件检验要求与方法DOC NO文件编号WI-PZ-011REV 版本APAGE页码 3 of 9而我公司的电桥测试电平为0.3V，故用我公司的电桥测试会产生误差，通过对比误差为-0.25NF，对于这一款电容的测出来的容量调整在9.25NF至10.25NF之间即为合格。
测量电容好坏简单方法
测量电容器的好坏可以使用以下简单方法：
1. 使用数字多用表（DMM）将电容器的两个引脚连接至表笔上。
确保在测量之前将电容器放置在正常工作状态下一段时间，以使其充分充电。
2. 将DMM设置为电容测量模式。
在选择电容测量模式时，确保选择一个比电容器额定容量更大的量程。
3. 轻轻触碰电容器两个引脚，然后观察DMM上显示的数值。
如果电容器是好的，它应该显示一个逐渐增加的数值，然后稳定在其额定容量附近。
4. 如果DMM显示的数值为零或接近零，那么电容器可能开路或短路，需要更换。
如果DMM显示的数值固定不变，而不是逐渐增加，那么电容器可能已损坏。
请注意，这种方法仅适用于测试常见的电容器，如电解电容器和电容器等。
如果你需要测试更特殊类型的电容器，可能需要使用专用的测试设备或依靠专业的电子技术人员。

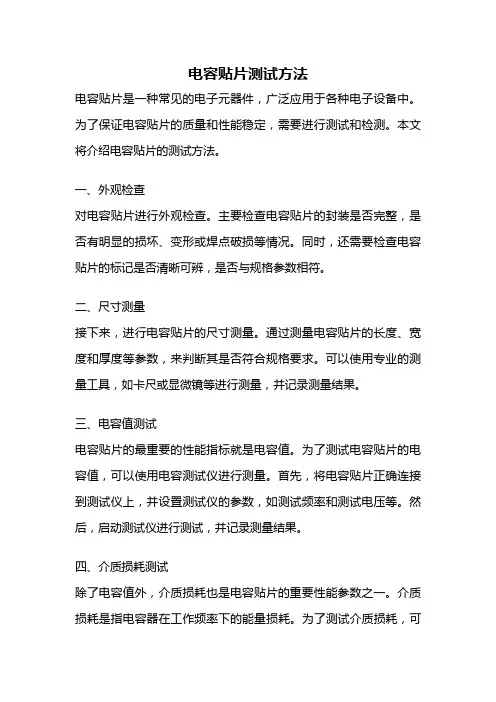

电容贴片测试方法电容贴片是一种常见的电子元器件，广泛应用于各种电子设备中。
为了保证电容贴片的质量和性能稳定，需要进行测试和检测。
本文将介绍电容贴片的测试方法。
一、外观检查对电容贴片进行外观检查。
主要检查电容贴片的封装是否完整，是否有明显的损坏、变形或焊点破损等情况。
同时，还需要检查电容贴片的标记是否清晰可辨，是否与规格参数相符。
二、尺寸测量接下来，进行电容贴片的尺寸测量。
通过测量电容贴片的长度、宽度和厚度等参数，来判断其是否符合规格要求。
可以使用专业的测量工具，如卡尺或显微镜等进行测量，并记录测量结果。
三、电容值测试电容贴片的最重要的性能指标就是电容值。
为了测试电容贴片的电容值，可以使用电容测试仪进行测量。
首先，将电容贴片正确连接到测试仪上，并设置测试仪的参数，如测试频率和测试电压等。
然后，启动测试仪进行测试，并记录测量结果。
四、介质损耗测试除了电容值外，介质损耗也是电容贴片的重要性能参数之一。
介质损耗是指电容器在工作频率下的能量损耗。
为了测试介质损耗，可以使用专业的介质损耗测试仪进行测量。
将电容贴片正确连接到测试仪上，并设置测试仪的参数，如测试频率和测试电压等。
然后，启动测试仪进行测量，并记录测量结果。
五、绝缘电阻测试绝缘电阻是电容贴片的另一个重要性能指标，用于评估电容贴片的绝缘性能。
为了测试绝缘电阻，可以使用绝缘电阻测试仪进行测量。
将电容贴片正确连接到测试仪上，并设置测试仪的参数，如测试电压和测试时间等。
然后，启动测试仪进行测量，并记录测量结果。
六、耐压测试耐压测试是为了测试电容贴片的耐电压能力。
可以使用专业的耐压测试仪进行测量。
将电容贴片正确连接到测试仪上，并设置测试仪的参数，如测试电压和测试时间等。
然后，启动测试仪进行耐压测试，并记录测试结果。
七、温度特性测试电容贴片的电容值和其他性能参数可能会随温度变化而变化。
为了测试电容贴片的温度特性，可以使用温度特性测试仪进行测量。
将电容贴片正确连接到测试仪上，并设置测试仪的参数，如测试温度范围和升降温速度等。
电容好坏的测试用指针式万用表，转换开关在最大电阻档，黑表笔接电容正极红表笔接电容负极（无极性电容不考虑正负），在接通时电容有个充电过程，指针向右摆动，容量越大，摆幅越大。
充满电后指针归零，如不归零漏电，如指针向右摆动后长时间不动，有击穿可能。
这种方法测量结果大部分是准确的，对工作在220V或更高的电压下的电容，有时电容击穿测量不出来，因为万用表内电池电压低。
个人觉得一般用万用表就可以了吧，毕竟电容表还是没万用表用的普及电容损坏分4种：1.短路2.无容量3.容量减小4.稳定性差1.不用说了2.滤波的根据电压和经验现象3.这个最难先得估计等效容量还得考虑时间因素4.多数伴有漏液脱皮胀头的现象，对于热稳定不良的用酒精降温是个好方法电容好坏在路确实不好判断。
实际操作中对击穿、漏电、稳定性不好的电容多数先从外表或温升来判断，有时也采用通电测量电压再加以确认；对开路的大电容，一般先通过故障现象和电路分析，怀疑的拆下测量，小电容多数采用并接试验来加以判断。
用数字表或电容表就可以了，但最好是直接代换，有时候测是好的但不能用。
指针表Ｘ１０Ｋ欧姆档测量，指针有轻微摆动，然后指向无穷大。
有时候测量时是正常，但是上机后就是不能用。
最好还是用电容表测试，用万能表不准！型号是pps512j 1600v 另一个是822j pp800v你要注意耐压：你第一个是1600伏5100微法800伏8200微法你最好是代换一下如果电路要求耐压高的话，耐压不可以小呀你还可以用万用表比较一下同样容量的电容，看看指针摆动是否一样，最大的电阻挡。
首先可以看一看电容有没有漏液或电容上面有没有向上凸，这是最直接的方法，如果都没有。
再用电容表量或代换。
代换的时候要注意耐压和容量的大小。
数字万用表可以测试出电容的容量,但是软击穿是测不出来的.可以用耐压测试仪检测一下,最好的方法代换.小贴片电容如何判断好坏方法一、一般小贴片电容的阻值为无穷大，阻值异常就更换。
干货】史上最全解读SMT贴片电阻、电容、电感(性能,分类,读值,应用,检测,修维等)物体对电流通过的阻碍作用称为电阻，利用这种阻碍作用做成的元件称为电阻器，简称电阻。
电阻器是电路元件中应用最广泛的一种元器件，其质量的好坏对电路工作的稳定性有极大影响。
电阻器主要用来稳定和调节电路中的电流和电压，即起降压、分压、限流、分流、隔离、过滤（与电容器结合）、匹配和信号幅度调节等作用。
如图1-1-1为主板上的贴片电阻器。
主板上的贴片电阻本任务主要对电阻作基本的介绍，让大家掌握电阻相关知识、应用和检测。
一、认识电阻计算机主板电路中的电阻器一般采用贴片电阻器，而在其它电路中，电阻器的类型多种多样，电路板通常会根据不同的需要，采用不同的电阻器。
如图1-1-2为各种电阻器的电路图符号SMT贴片电阻在电路板上的标示电阻器是电子电路的最基本、最常用的电子元件。
电阻器一般用R，RN，RF，FS，PR等字母符号来表示，图1-1-3为电阻在电路中的应用形式。
（2）电阻器的数标法：数标法主要3位数表示阻值，前两位表示有效数字，第三位数字表示倍率（10的几次方）如：标注为472表在路检测操作步骤：第一、将电路板的电源断开。
第二、对电阻器进行观察，看待测电阻器是否损坏，爆裂，有无烧焦、引脚断裂、引脚铜箔线断路或虚焊等情况。
第三、根据电阻器的标称阻值，调整万用表的量程到合适的挡拉，并将万用表的两表笔分别接待测电阻器的两引脚，测量得一个阻值R1。
第四、将万用表的两表笔对调，然后再测量得一个阻值R2。
第五、比较两次测量阻值，取大的一次作为参考值，如果它等于或接近于电阻标称值，可以断定电阻正常；如果远大于标称值，说明电阻损坏；如果远小于标称值，此时不能断定电阻损坏，还得将电阻进行开路检测才能断定。
（2）开路检测电阻器的方法开路检测，是指将电阻器元件的一端从电路板上焊脱（或是从电路板上焊下来），然后进行测量。
这样有效避免了其它电路对测量值的影响，能准确的判断电阻的好坏。
电容好坏的检测方法
以下是电容好坏的检测方法：
1. 万用表测试法：
将电容两端接在万用表的电阻测量端，旋转万用表旋钮至“电容测试”档，然后将万用表的两个探针分别接触电容的两个引脚，如果电容正常，则万用表的读数会在一定范围内变化，如果电容损坏，则万用表的读数会显示为无穷大或非常小的电阻值。
2. 电桥测试法：
使用电桥测试仪对电容进行测试，将电容两端分别连接在电桥测试仪的两个端口上，如果电容正常，电桥测试仪的输出电压应该是稳定的，如果电容损坏，则电桥测试仪的输出电压会不稳定。
3. 交流电压测试法：
将电容两端接在交流电压源上，观察电容两端的电压是否随着交流电压的变化而变化。
如果电容正常，电容两端的电压应该随着交流电压的变化而变化，如果电容损坏，则电容两端的电压不会随着交流电压的变化而变化。
4. 直流电压测试法：
将电容两端接在直流电压源上，观察电容两端的电压是否随着时间的推移而变化。
如果电容正常，电容两端的电压
应该随着时间的推移而缓慢变化，如果电容损坏，则电容两端的电压会在很短的时间内达到稳定值。
需要注意的是，在进行电容检测时，应该先将电容放电，以免检测过程中电容两端的电荷对测试仪器造成影响。
同时，在进行测试前，应该先检查电容的正负极性，以免出现误判情况。
贴片电阻和电容识别方法
贴片电阻和电容在现代电子产品中广泛应用。
但是，由于它们的大小很小且形状相似，很难区分它们。
以下是一些常用的贴片电阻和电容识别方法：
1. 通过颜色代码识别贴片电阻。
贴片电阻的值可以通过颜色代码来识别。
颜色代码是一组由不同颜色的带子组成的编码。
可以使用颜色代码表来识别每个带子对应的数字，并计算出电阻值。
这种方法需要有颜色盲的人注意，需要其他的辅助手段。
2. 通过印刷标识识别贴片电容。
一些贴片电容上有印刷的标识，可以显示其品牌、型号、电容值等信息。
这种方法需要有相关的标识。
3. 通过测试仪器识别。
使用万用表或LCR测试仪来测试贴片电阻和电容的值和特性。
这种方法需要有测试仪器。
以上是常用的贴片电阻和电容识别方法，可以根据具体情况选择合适的方法。
- 1 -。
如今，贴片元器件已经被广大市场所应用，无论是在计算机、移动通信设备、医疗电子产品等高科技产品和液晶彩电、PDP彩电、液晶彩显、摄录一体机、手机、clarkson空气净化器等众多电子电器设备中得到了广泛地应用。
但是现在的不少工程对于这些电子元件了解的都不是太透彻，新晨阳电子是专业生产贴片电容，贴片钽电容的，今天我们参照《新晨阳电子产品知识手册》来给大家讲解一下如何测试电阻、贴片电容、二极管、三极管。
第一我们首先要了解阻作用：降压、分压、限流、分流等作用一般用在主板供电部分。
电阻在电路中的运用。
电阻串联阻值增大，电阻并联阻值减小;把数字万用表打到略比电阻标称值基本相符档位用两表笔直接测量电阻两端，若测得阻值鱼标称基本相符，则表示电阻是好的，若测的阻值明显偏大或无穷大则表示电阻已坏。
排阻作用：排阻分为a：八脚排阻;b：十脚排阻;c十六脚排阻
c测量办法与测量普通电阻相同
电容作用：滤波、耦合旁落与电阻组成RC定时电路与电感组成LC
谐振电路，电容还有通交流，隔直流、通高频阻低频的特性
贴片电容的判断：把数字万用表打打到二极管档，两表笔直接量电容两端，好的电容万用表读数为无穷大;若万用表读数为零，则表示电容击穿短路，贴片电容漏电时无法用万用表测量，只能用替换法判断好坏。
电解电容判断：电解电容从外观上表现为法鼓、漏液、变形等打数字万用表打到二极管档，用两表笔任意触碰电容两端然后调换表笔再测量一次，好的电容万用表万用表读数应从负值迅速跳变到无穷大位置，若万用表读数跳变到某一数值后停止不动或跳变比较缓慢则表明电容漏电;若万用表读数为零则表示电容短路。
二极管作用：检波、整流、稳压、箔位、限幅和作开关用等二极管有单向导电性
二极管的好坏判断：把数字万用表打到二极管档，用表笔测量二极管任意两端，其中一组读数为600欧左右，而另一组为无穷大说明此管为好管反之为坏管
三极管的测量
三极管的极性判断及管型判断：把数字万用表打到二极管档首先用红表笔假定三极某一只引脚为b极，再用黑板笔分别触碰三极管其余两只引脚，如果测得有两次结果读数相差不大并且在600欧左右，则表明是对的，红表笔接的就是b极，且此管为NPN型管，ce极的判断，在两次测量中以测得读数最小的一次为例，黑表笔接的是c极，读数最大的一次黑板笔接的是e极。
三极管好坏的判断：把数字万用表打到二极管bc，be极正向读数在600左右;反向没有阻值(e极正向反向均没有阻值为好管)反之为坏管。
