贴片电容、电感、电阻封装(全)

下面介绍一下贴片元件（SMD）常规的贴片电阻电容电感贴片元器件的封装为0402、0603、0805，比如0402，就是指长度为40mil，宽度为20mil，mil为毫英寸,1mil=0.0254mm, 40mil= 1mm。

所以040 2就是1mm*0.5mm,0603就是1.5mm*0.75mm,实际上是1.6mm*0.8mm,0805就是2mm*1.25mm,实际是2mm*1.2mm。

此外日本还有一种规定，就是直接用公制的，比如：0402对应公制10050603对应公制16080805对应公制2012因为小日本是基础元器件的强国，所以小日本的品牌都是按公制来标号的，国内有些也按日本的做法，也用公制。

但欧美还比较喜欢用英制。

一般0402用于消费类电子，适合机器生产的，成本最低，降低板子面积和费用，所以广泛应用于手机、M P3、MP4等消费类电子。

一般0603用于量不是太大，批量性不强的地方，并且对功率有一些要求的地方，如消费类电源等，小工厂比较喜欢，因为0603比较适合手工贴片，生产简单。

一般0805适合用于需要一定功率的地方，尤其是功率电源等方面，还有对可靠性要求比较高的地方，焊接质量好，性能可靠。

此外还有1206、1210等封装，现在用的越来越少了，主要在大功率电源上比较多。

钽电容一般分为A、B、C、D型，注意后缀是公制，比如B型，就是3.5mm*2.8mmA型3216 B型3528 C型6032 D型7343 E型7343贴片元器件，体积小，占用PCB版面少，元器件之间布线距离短，高频性能好，缩小设备体积，尤其便于便携式手持设备。

然而贴片元器件有它的缺点，因为是贴片，所以对生产设备要求比较高，同时对器件的质量要求也比较高。

比如，贴片器件机器生产，一般要求元器件出厂在一年之内，否则器件因为保存时间太长，导致焊盘氧化，焊接不良，尤其是越小的封装，品质要求越高。

此外电容电感等器件，因为没有标记，很容易混淆，建议保存在样品条中，不建议放入小盒子等，一来避免混淆，二来提高保存时间。

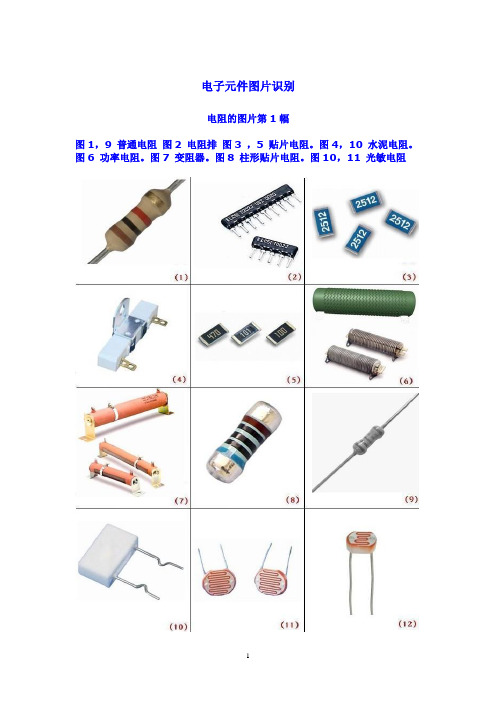

电子元件图片识别电阻的图片第1幅图1，9 普通电阻图2 电阻排图3 ，5 贴片电阻。

图4，10 水泥电阻。

图6 功率电阻。

图7 变阻器。

图8 柱形贴片电阻。

图10，11 光敏电阻电阻的图片第2幅图1，2，3，4 大功率电阻。

图5，6，7，8压敏电阻。

图9 线绕陶瓷电阻电阻的图片第3幅微调电阻的图片第1幅：可调电阻/微调电阻图片微调电阻的图片第2幅：可调电阻/微调电阻图片微调电阻的图片第3幅：可调电阻/微调电阻图片图1，2，3，4，6，7，8，11，12基本旋转电位器图片。

图3线绕电位器图片。

图5，9双联电位器/同步电位器图片。

图10直滑电位器图片各种电位器的图片第3幅：图1线绕变阻器。

图2，4基本旋转电位器图片。

图5多圈电位器图片电容分类图片-各种电容器图片各种电容器图片第1幅图1 胆电容。

图2 灯具电容器。

图3 MKPH电容。

图4 MET电容。

图5，10 PEI电容，图6，胆贴片电容。

图7 MPE电容。

图8贴片电容。

图11 轴向电解电容器。

图12 MPP电容各种电容器图片第2幅图1 PPN电容。

图2 PET电容。

图3 MEA电容图4MPB 电容。

图5 PPT 电容。

图6 MPT电容。

图7电解电容器。

图8 MET电容。

图9 MKPH电容。

图10，11电机用电容。

图12 MKS电容。

各种电容器图片第3幅：图1 MKS电容。

图2 瓷片电容。

图3 ，4 MKP电容。

图5 贴片电解电容。

图6 史普瑞电容Sprague Orange Drop Capacitors。

图7 电机用电容。

图8 MKT电容。

图9陶瓷图1 MKS电容。

图3，8 云母电容。

图4 MPP电容。

图5 MKP电容。

图9 MEP电容。

图10 MPP电容。

图11 PPN电容。

图12 PEI电容。

图1，2，3，陶瓷电容器。

图4 色环陶瓷电容。

图5，10，11，电机起动及运行电容器。

图12充放电用电容各种电容器图片第6幅：图1 双连调谐电容。

图2微调电容。

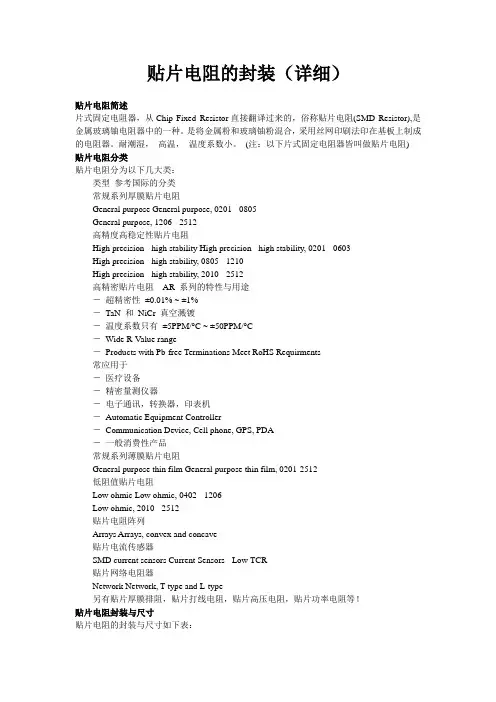

贴片电阻的封装（详细）贴片电阻简述片式固定电阻器，从Chip Fixed Resistor直接翻译过来的，俗称贴片电阻(SMD Resistor),是金属玻璃铀电阻器中的一种。

是将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上制成的电阻器。

耐潮湿，高温，温度系数小。

(注：以下片式固定电阻器皆叫做贴片电阻)贴片电阻分类贴片电阻分为以下几大类：类型参考国际的分类常规系列厚膜贴片电阻General purpose General purpose, 0201 - 0805General purpose, 1206 - 2512高精度高稳定性贴片电阻High precision - high stability High precision - high stability, 0201 - 0603High precision - high stability, 0805 - 1210High precision - high stability, 2010 - 2512高精密贴片电阻- AR 系列的特性与用途－超精密性±0.01% ~ ±1%－TaN 和NiCr 真空溅镀－温度系数只有±5PPM/°C ~ ±50PPM/°C－Wide R-Value range－Products with Pb-free Terminations Meet RoHS Requirments常应用于－医疗设备－精密量测仪器－电子通讯，转换器，印表机－Automatic Equipment Controller－Communication Device, Cell phone, GPS, PDA－一般消费性产品常规系列薄膜贴片电阻General purpose thin film General purpose thin film, 0201-2512低阻值贴片电阻Low ohmic Low ohmic, 0402 - 1206Low ohmic, 2010 - 2512贴片电阻阵列Arrays Arrays, convex and concave贴片电流传感器SMD current sensors Current Sensors - Low TCR贴片网络电阻器Network Network, T-type and L-type另有贴片厚膜排阻，贴片打线电阻，贴片高压电阻，贴片功率电阻等！贴片电阻封装与尺寸贴片电阻的封装与尺寸如下表：英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm) a(mm) b(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.200805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.201206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.201210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.201812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.202010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.202512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20注：贴片网络电阻RCN 系列是在真空中溅镀上一层合金电阻膜于陶瓷基板上，加玻璃材保护层及三层电镀而成，可靠度高，外观尺寸均匀，精确且具有温度系数与阻值公差小的特性。

贴片电容，贴片电阻，贴片电感基础知识--品牌大全1、请列举您知道的电阻、电容、电感品牌（最好包括国内、国外品牌）。

电阻：美国：AVX、VISHAY威世日本：KOA兴亚、Kyocera京瓷、muRata村田、Panasonic 松下、ROHM罗姆、susumu、TDK台湾： LIZ丽智、PHYCOM飞元、RALEC旺诠、ROYALOHM厚生、SUPEROHM美隆、TA-I大毅、TMTEC泰铭、TOKEN德键、TYOHM幸亚、UniOhm厚声、VITROHM、VIKING 光颉、WALSIN华新科、YAGEO国巨新加坡：ASJ 中国：FH风华、捷比信电容：美国：AVX、KEMET基美、Skywell泽天、VISHAY威世英国：NOVER诺华德国：EPCOS、WIMA威马丹麦：JENSEN战神日本：ELNA伊娜、FUJITSU富士通、HITACHI日立、KOA兴亚、Kyocera京瓷、Matsushita松下、muRata村田、NEC、nichicon（蓝宝石）尼吉康、Nippon Chemi-Con（黑金刚、嘉美工）日本化工、Panasonic松下、Raycon威康、Rubycon（红宝石）、SANYO三洋、TAIYO YUDEN太诱、TDK、TK东信韩国：SAMSUNG三星、SAMWHA 三和、SAMYOUNG三莹台湾：CAPSUN、CAPXON（丰宾）凯普松、Chocon、Choyo、ELITE金山、EVERCON、EYANG宇阳、GEMCON至美、GSC杰商、G-Luxon世昕、HEC 禾伸堂、HERMEI合美电机、JACKCON融欣、JPCON正邦、LELON立隆、LTEC辉城、OST奥斯特、SACON士康、SUSCON 冠佐、TAICON台康、TEAPO智宝、WALSIN华新科、YAGEO国巨香港：FUJICON富之光、SAMXON万裕中国：AiSHi 艾华科技、Chang常州华威电子、FCON深圳金富康、FH广东风华、HEC东阳光、JIANGHAI南通江海、JICON吉光电子、LM佛山利明、R.M佛山三水日明电子、Rukycon海丰三力、Sancon海门三鑫、SEACON深圳鑫龙茂电子、SHENGDA扬州升达、TAI-TECH台庆、TF南通同飞、TEAMYOUNG天扬、QIFA奇发电子电感：美国：AEM、AVX、Coilcraft线艺、Pulse普思、VISHAY威世德国：EPCOS、WE 日本：KOA兴亚、muRata村田、Panasonic松下、sumida胜美达、TAIYO YUDEN 太诱、TDK、TOKO、TOREX特瑞仕台湾：CHILISIN奇力新、yers美磊、TAI-TECH台庆、TOKEN德键、VIKING光颉、WALSIN华新科、YAGEO国巨中国：Gausstek丰晶、GLE格莱尔、FH风华、CODACA科达嘉、Sunlord顺络、紫泰荆、肇庆英达2、请解释电阻、电容、电感封装的含义：0402、0603、0805。

DIP - 双列直插直插芯片常用的古老封装。

SOIC - 双列表贴现在用的贴片max232就是soic-16，后面的数字显然是管脚数。

贴片485芯片有SOIC- 8S，管脚排布更密了。

TO - 直插直插三极管用的是TO-92，普通直插7805电源芯片用TO-220，类似三极管的78L05用TO-92。

直插开关电源芯片2576有五个管脚，用TO-220T。

贴片的2576看起来像D-PAK，但却是TO-263，奇怪。

它有五个管脚，再加上一个比较大的地。

SOT - 表贴贴片三极管和场效应管用的是SOT-23。

LM1117电源芯片用SOT-223，加上地共有四个引脚。

D-PAK - 表贴贴片的7805电源芯片就用这个封装，有一个面积比较大的地，还有两个引脚分别是输入和输出。

TQFP - 表贴芯片一直在用的贴片avr单片机芯片就是TQFP的，比如mega8用TQFP-32。

管脚数少的avr比如 tiny13，则采用soic封装。

atmel的7s64 ARM芯片用了LQFP-64，似乎管脚排列更紧密了。

见过有一款国内的soic 51芯片用了PQFP-64，管脚排布比TQFP紧密。

DB99针串口座，这个也是必须要有的。

===============其他尚未未整理的内容============PZ-4 四位排阻RW 精密电位器TO-92 直插三极管SOT-23 贴片三极管；贴片场效应管RB-.1/.2，.1/.3，.2 /.4，.2/.5，.3/.6直插电解电容RB-3/6 LM2575专用电感(330uH直插)CAPT-170 贴片电解电容10uF/25VLED-3 直插发光二极管DAY-4 四位八字LED管电源ICD-PAK 贴片7805TO-220 直插7805TO-92 直插78L05SOT-223 LM1117，3.3V贴片TO-263 LM2575贴片TO-220T LM2575直插 2575有五个脚； 2576和2575封装一样（插、贴），区别是2576开关、2575线性。

公制长(L) 宽(W) 高(t) a0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装1：0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W)6:2010(1/2W) 7:2512(1W)1206 20欧1/4 *4 5欧1w120贴片电阻各参数说明国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

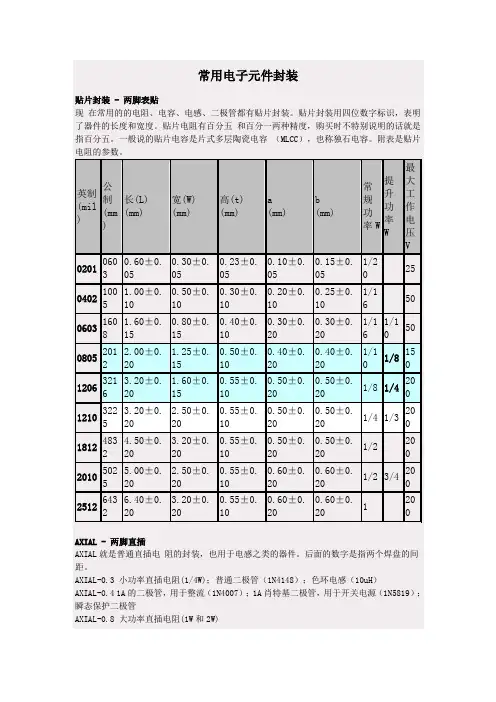

常用贴片元件封装1 电阻：最为常见的有0201、0402、0805、0603、1206、1210、1812、2010、2512几类1）贴片电阻的封装与尺寸如下表：英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.100805 2012 2.00±0.20 1.25±0.15 0.50±0.101206 3216 3.20±0.20 1.60±0.15 0.55±0.101210 3225 3.20±0.20 2.50±0.20 0.55±0.101812 4832 4.50±0.20 3.20±0.20 0.55±0.102010 5025 5.00±0.20 2.50±0.20 0.55±0.102512 6432 6.40±0.20 3.20±0.20 0.55±0.102）贴片电阻的封装、功率与电压关系如下表：英制(mil)公制(mm)额定功率@ 70°C 最大工作电压(V)0201 0603 1/20W 250402 1005 1/16W 500603 1608 1/10W 500805 2012 1/8W 1501206 3216 1/4W 2001210 3225 1/3W 2001812 4832 1/2W 2002010 5025 3/4W 2002512 6432 1W 2003）贴片电阻的精度与阻值贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，J －表示精度为5％、F－表示精度为1％。

1、S M T表面封装元器件图示索引完善2、SMT物料基础知识一.常用电阻、电容换算：1.电阻R：电阻：定义：导体对电流的阻碍作用就叫导体的电阻;无方向,用字母R表示,单位是欧姆Ω,分：欧Ω、千欧KΩ、兆欧MΩ1MΩ=1000KΩ=1000000Ω1.换算方法：①.前面两位为有效数字照写,第三位表示倍数10n次方即“0”的个数103=10103=10000Ω=10KΩ471=47101=470Ω100=10100=10Ω101=10×101=100Ω120=12×100=12Ω②.前面三位为有效数字照写,第四位表示倍数倍数10n次方即“0”的个数.1001=100101=1000Ω=1KΩ1632=163102=16300Ω=16.3KΩ1470=147×100=147Ω1203=120×103Ω=120KΩ4702=470×102Ω=47KΩ电容的特性是可以隔直流电压,而通过交流电压;它分为极性和非极性,用C表示;2.1三种类型：电解电容钽质电容有极性,贴片电容无极性;用字母C表示,单位是法F,毫法MF,微法UF,纳法NF皮法PF1F=103MF=106UF=109NF=1012PF2.2换算方法:前面两位为有效数字照写,第三位倍数10n次方即“0”的个数104=10104=100000PF=0.1UF100=10100=10PF473=47×103=47000pF=47nF=0.047uF103=10×103=10000pF=10nF=0.01uF104=10×104=100000pF=10nF=0.1uF221=22×101=220pF330=33×100=33pF2.3钽电容：它用金属钽或者铌做正极,用稀流酸等配液做负极,用钽或铌表面生成的氧化膜做成介质制成,其特点是体积小、容量大、性能稳定、寿命长、绝缘电阻大、温度特性好,用在要求较高的设备中;钽电容表面有字迹表明其方向、容值,通常有一条横线的那边标志钽电容的正极;钽电容规格通常有：A型、B型、C型、P型;2.4电容的误差表示2.4.1常用钽电容代换参照表.1UF：105、A6、CA62.2UF：2253.3UF：335、AN6、CN6、JN6、CN694.7UF：475、JS610UF：106、JA7、AA7、GA722UF：226、GJ7、AJ7、JJ747UF：4763.电感L电感的单位：亨H、毫享MH、微享μH、纳享NH,其中：1H=103MH=106μH=109NH 片状电感电感量：10NH～1MH材料：铁氧体绕线型陶瓷叠层精度：J=±5%K=±10%M=±20%尺寸：04020603080510081206121018121008=2.5mm2.0mm1210=3.2mm2.5mm个别示意图：贴片绕线电感贴片叠层电感1H=1000MH1MH=1000UH1UH=1000NH电感量与无件代码对照表：电感量元件代码电感量元件代码4.7UH4R71MH1023.3UH3R3820UH8212.7UH2R7680UH6811.0UH1R0470UH471820NHR82330UH331750NHR75220UH221680NHR68100UH1014.元件尺寸公英制换算CHIP元件 1inch=25.4mm规格02010402060308051206英制inch0.02X0.0102010.04X0.0204020.06X0.0306030.08X0.0508050.12X0.061206公制mm0.6X0.306031.0X0.510051.6X0.816082.0X1.220123.2X1.63216。

1、SMT 表面封装元器件图示索引（完善）名称 图示 常用于备注Chip电阻，电容，电感 片式元件MLD ：Molded Body钽电容，二极管模制本体元件CAE ：Aluminum Electrolytic Capacitor铝电解电容有极性Melf ：MetalElectrode Face圆柱形玻璃二极管,电阻（少见）二个金属电极SOT ：Small Outline Transistor三极管，效应管小型晶体管JEDEC(TO) EIAJ(SC)TO ：Transistor Outline电源模块晶体管外形的贴片元件 JEDEC(TO)OSC ： Oscillator晶振 晶体振荡器Xtal ：Crystal晶振 二引脚晶振SOD：SmallOutlineDiode二极管小型二极管（相比插件元件）JEDEC SOIC：SmallOutline IC芯片，座子小型集成芯片SOP：SmallOutlinePackage芯片小型封装，也称SO，SOIC引脚从封装两侧引出呈海鸥翼状(L字形)前缀：S：ShrinkT：Thin SOJ：SmallOutlineJ-Lead芯片J型引脚的小芯片【也成丁字形】LCC：LeadlessChipcarrier芯片无引脚芯片载体：指陶瓷基板的四个侧面只有电极接触而无引脚的表面贴装型封装。

也称为陶瓷QFN 或QFN-C PLCC：plasticleadedChipcarrier芯片引脚从封装的四个侧面引出，呈丁字形或J型，是塑料制品。

DIP：Dual In-linePackage变压器，开关,芯片双列直插式封装：引脚从封装两侧引出QFP：QuadFlat Package芯片四方扁平封装：引脚从四个侧面引出呈海鸥翼(L)型。

基材有陶瓷、金属和塑料三种。

BGA：BallGrid Array 芯片塑料：P陶瓷：C球形栅格阵列：在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚QFN：Quad FlatNo-lead 芯片四方扁平无引脚器件SON：Small Outline No-Lead芯片小型无引脚器件2、SMT物料基础知识一. 常用电阻、电容换算：1.电阻（R）：电阻：定义：导体对电流的阻碍作用就叫导体的电阻。

电阻、电容、电感规格、封装、尺寸、功率识别贴片电阻和贴片电容是电子元器件中常用的两种。

贴片电阻的封装有9种，分别用两种尺寸代码来表示，其中一种是由4位数字表示的EIA代码，另一种是米制代码。

常用的0603封装指的是英制代码。

下表列出了贴片电阻封装英制和公制的关系及详细尺寸。

电容和电阻的封装尺寸是一样的，如0805和1206等。

电阻封装尺寸与功率有对应关系，通常来说，0201对应1/20W，0402对应1/16W，0603对应1/10W，0805对应1/8W，1206对应1/4W。

电容电阻的外形尺寸和封装也有对应关系，如0402对应1.0x0.5，0603对应1.6x0.8，0805对应2.0x1.2，1206对应3.2x1.6，1210对应3.2x2.5，1812对应4.5x3.2，2225对应5.6x6.5.以上是常规贴片电阻的部分介绍。

102－5％精度阻值表示法是一种常用的电阻命名方法。

其中，前两位数字表示有效数字，第三位数字表示有多少个零，基本单位为___（Ω）。

例如，102表示1000Ω，即1KΩ。

另外，1002是1％阻值表示法，其中前三位数字表示有效数字，第四位数字表示有多少个零，基本单位同样为___。

例如，1002表示Ω，即10KΩ。

此外，J－和F－分别表示电阻的精度为5％和1％，而T－则表示编带包装。

贴片电阻的阻值表示也是数字与“R”组合表示的。

例如，3欧姆用3R0表示，10欧姆用100表示，100欧姆用101表示。

其中，“R”表示小数点的意思，而101后面个位数的“1”表示带有1个零。

另外，电阻上的数字和字母表示的就是阻值。

例如，R002表示0.002欧姆，180表示的是18欧姆。

此外，通过电阻的背景颜色和字体颜色可以区分电阻和电容。

电阻的背景颜色除了端角外应该是黑色的，而电容则没有字体表示和黑色背景颜色。

贴片电阻的命名中，阻值误差精度有±1％、±2％、±5％、±10％等不同精度。

1．贴片电容C：100nF/ 50V X7R +/-10% 0805, -55℃到+125℃>100nF / 25V X5R +/-10% 0805， +10℃---+85℃一 NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

NPO电容器是电容量和介质损耗最稳定的电容器之一。

在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。

NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。

其典型的容量相对使用寿命的变化小于±0.1%。

NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。

下表给出了NPO电容器可选取的容量范围。

封装DC="50V"DC="100V"08050.5---1000pF0.5---820pF12060.5---1200pF0.5---1800pF1210560---5600pF560---2700pF22251000pF---0.033μF1000pF---0.018μFNPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。

二 X7R电容器X7R电容器被称为温度稳定型的陶瓷电容器。

当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。

X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。

X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。

它的主要特点是在相同的体积下电容量可以做的比较大。

下表给出了X7R电容器可选取的容量范围。

封装DC="50V"DC="100V"0805330pF---0.056μF330pF---0.012μF12061000pF---0.15μF1000pF---0.047μF12101000pF---0.22μF1000pF---0.1μF22250.01μF---1μF0.01μF---0.56μF三 Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器。

干货】史上最全解读SMT贴片电阻、电容、电感(性能,分类,读值,应用,检测,修维等)物体对电流通过的阻碍作用称为电阻，利用这种阻碍作用做成的元件称为电阻器，简称电阻。

电阻器是电路元件中应用最广泛的一种元器件，其质量的好坏对电路工作的稳定性有极大影响。

电阻器主要用来稳定和调节电路中的电流和电压，即起降压、分压、限流、分流、隔离、过滤（与电容器结合）、匹配和信号幅度调节等作用。

如图1-1-1为主板上的贴片电阻器。

主板上的贴片电阻本任务主要对电阻作基本的介绍，让大家掌握电阻相关知识、应用和检测。

一、认识电阻计算机主板电路中的电阻器一般采用贴片电阻器，而在其它电路中，电阻器的类型多种多样，电路板通常会根据不同的需要，采用不同的电阻器。

如图1-1-2为各种电阻器的电路图符号SMT贴片电阻在电路板上的标示电阻器是电子电路的最基本、最常用的电子元件。

电阻器一般用R，RN，RF，FS，PR等字母符号来表示，图1-1-3为电阻在电路中的应用形式。

（2）电阻器的数标法：数标法主要3位数表示阻值，前两位表示有效数字，第三位数字表示倍率（10的几次方）如：标注为472表在路检测操作步骤：第一、将电路板的电源断开。

第二、对电阻器进行观察，看待测电阻器是否损坏，爆裂，有无烧焦、引脚断裂、引脚铜箔线断路或虚焊等情况。

第三、根据电阻器的标称阻值，调整万用表的量程到合适的挡拉，并将万用表的两表笔分别接待测电阻器的两引脚，测量得一个阻值R1。

第四、将万用表的两表笔对调，然后再测量得一个阻值R2。

第五、比较两次测量阻值，取大的一次作为参考值，如果它等于或接近于电阻标称值，可以断定电阻正常；如果远大于标称值，说明电阻损坏；如果远小于标称值，此时不能断定电阻损坏，还得将电阻进行开路检测才能断定。

（2）开路检测电阻器的方法开路检测，是指将电阻器元件的一端从电路板上焊脱（或是从电路板上焊下来），然后进行测量。

这样有效避免了其它电路对测量值的影响，能准确的判断电阻的好坏。

常用PCB封装元件库汇总在设计和制造电路板时，使用常见的PCB封装元件库可以大大简化工作流程，并提高设计的可靠性和效率。

以下是常用的PCB封装元件库汇总：1.电阻(R)：电阻是最常见的元件之一，用于限制电流、降低电压等。

常见的电阻封装包括贴片式(SMD)、插装式(THT)、可变电阻等。

2.电容(C)：电容用于存储电荷，平滑电压等。

电容的封装形式有贴片式、插装式，还有不同的介质材料，如铝电解电容、陶瓷电容、钽电解电容等。

3.电感(L)：电感用于储存磁场和限制电流的变化速度。

电感的常见封装有贴片式、插装式，通常使用铁氧体、铁氧体磁环等材料。

4.二极管(D)：二极管是一种电子元件，可以允许电流在一个方向上通过。

二极管的常见封装有贴片式、插装式，还有不同类型的二极管，如小功率二极管、高压二极管等。

5.三极管(BJT)：三极管是一种放大电子信号的元器件，有PNP和NPN两种类型。

三极管的封装有SOT-23、SOT-89等。

6.场效应管(MOSFET)：场效应管是一种基于电场效应的晶体管，用于模拟或数字电路中的开关和放大。

常见的MOSFET封装有SOT-23、SOT-223等。

7.集成电路(IC)：集成电路是一种将大量电子元件集成在一个芯片上的元器件。

常见的集成电路封装有DIP、SOIC、QFP、BGA等。

8.晶体振荡器(XTAL)：晶体振荡器是一种用于产生稳定频率的元器件，常用于时钟和计时器电路等。

常见的晶体振荡器封装有HC-49S、SMD封装等。

9.连接器(CONN)：连接器用于在电路板上连接不同的组件和设备。

常见的连接器有插针、插槽、排针、线束等。

10.继电器(RELAY)：继电器是一种电气开关，可以通过电磁力控制大电流或高压的电路。

继电器的封装有插装式和表面贴装式。

11.传感器(SENSOR)：传感器是一种能够将物理量或化学量转化为电信号的设备。

常见的传感器有温度传感器、湿度传感器、光传感器等。

12.按钮开关(SWITCH)：按钮开关用于控制电路的开关状态。

精心整理1、SMT表面封装元器件图示索引（完善）一.????常用电阻、电容换算：1.电阻（R）：电阻：定义：导体对电流的阻碍作用就叫导体的电阻。

无方向,用字母R表示,单位是欧姆(Ω)，分：欧（Ω）、千欧（KΩ）、兆欧（MΩ）1MΩ=1000KΩ=1000000Ω1).换算方法：①.前面两位为有效数字(照写)，第三位表示倍数10n次方（即“0”的个数）103=10*103=10000Ω=10KΩ471=47*101=470Ω100=10*100=10Ω101=10×101=100Ω120=12×100=12Ω②.前面三位为有效数字(照写)，第四位表示倍数倍数10n次方（即“0”的个数）.??1001=100*101=1000Ω=1KΩ??1632=163*102=16300Ω=16.3KΩ1470=147×100=147Ω1203=120×103Ω=120KΩ4702=470×102Ω=47KΩ?330=33×10=33pF2.3钽电容：它用金属钽或者铌做正极，用稀流酸等配液做负极，用钽或铌表面生成的氧化膜做成介质制成，其特点是体积小、容量大、性能稳定、寿命长、绝缘电阻大、温度特性好，用在要求较高的设备中。

钽电容表面有字迹表明其方向、容值，通常有一条横线的那边标志钽电容的正极。

钽电容规格通常有：A型、B型、C型、P型。

2.4电容的误差表示2.4.1常用钽电容代换参照表.1UF：105、A6、CA62.2UF：2253.3UF：335、AN6、CN6、JN6、CN694.7UF：475、JS610UF：106、JA7、AA7、GA722UF：226、GJ7、AJ7、JJ747UF：4763.电感（L）电感的单位：亨(H)、毫享(MH)、微享(μH)、纳享(NH),其中：1H=103MH=106μH=109NH 片状电感????电感量：10NH～1MH????材料：铁氧体绕线型陶瓷叠层????精度：J=±5%K=±10%M=±20%????尺寸：04020603080510081206121018121008=2.5mm*2.0mm1210=3.2mm*2.5mm ????个别示意图：贴片绕线电感??????????贴片叠层电感??1H=1000MH??1MH=1000UH??1UH=1000NH电感量4.CHIP元件规格英制?公制。
