施工进度计划网络图施工进度计划网络图是项目管理中的重要工具，用于规划和控制施工项目的进度。
该网络图以图形化的方式展示了各个施工任务之间的依赖关系和时间安排，帮助项目团队了解项目的整体进展情况，并能够及时发现并解决可能的延迟和风险。
一、网络图的构成施工进度计划网络图由若干个任务节点和任务之间的逻辑关系组成。
每个任务节点代表项目中的一个具体工作或活动，而任务之间的逻辑关系则表示这些工作之间的依赖关系。
一般来说，网络图由两种节点组成：关键路径节点和非关键路径节点。
1. 关键路径节点关键路径节点是指在网络图中，完成整个项目所需时间最长的任务节点。
这些节点的完成时间直接影响整个项目的进度。
如果关键路径上的任何一个任务延迟，整个项目的完成时间都会被延迟。
2. 非关键路径节点非关键路径节点是指在网络图中，完成整个项目所需时间较短的任务节点。
这些节点的完成时间可以有一定的弹性，即使延迟也不会对整个项目的进度产生太大的影响。
二、网络图的绘制步骤绘制施工进度计划网络图需要经过以下几个步骤：1. 确定任务首先，需要明确项目中的所有任务，并为每个任务分配一个唯一的标识符。
任务可以是具体的工作活动，也可以是一组相关的工作活动。
2. 确定任务之间的依赖关系在绘制网络图之前，需要确定任务之间的逻辑关系，即哪些任务必须在其他任务完成之后才能开始。
常见的任务依赖关系包括：完成-开始（FS）、完成-完成（FF）、开始-开始（SS）和开始-完成（SF）。
3. 绘制网络图根据任务和任务之间的依赖关系，开始绘制网络图。
可以使用专业的项目管理软件或绘图工具来绘制网络图。
在网络图中，每个任务节点用一个圆圈表示，节点之间的依赖关系用箭头表示。
4. 确定任务的持续时间对于每个任务节点，需要确定其完成所需的时间。
这可以通过历史数据、专家意见或实地调研来确定。
5. 确定关键路径在网络图绘制完成后，需要计算每个任务节点的最早开始时间（EST）、最早完成时间（EFT）、最晚开始时间（LST）和最晚完成时间（LFT）。
计划开、竣工日期和施工进度网络图计划开、竣工日期和施工进度网络图（节能改造项目类）序号工程项目名称工期1 施工准备阶段 52 拆除工程 103 屋面隔热工程 154 门窗安装工程 255 外墙隔热保温工程 306 外墙涂料及装饰工程 357 吊篮工程 408 竣工验收 50改写后：这是一个节能改造项目的开、竣工日期和施工进度网络图。
第一项工程是施工准备阶段，预计需要5天时间。
拆除工程需要10天时间，屋面隔热工程需要15天时间，门窗安装工程需要25天时间，外墙隔热保温工程需要30天时间，外墙涂料及装饰工程需要35天时间，吊篮工程需要40天时间，最后是竣工验收，需要50天时间。
体育场改造工程施工进度计划序号任务名称工期1 施工队伍进场 xxxx年xx月xx日至xxxx年xx月xx日2 拆除工程3 挖基础土方4 垫层5 土方回填6 金属栏网砼基座7 浇筑8 围墙内侧砖座敦9 砌筑10 挡土墙砌筑11 钢筋工程12 沥青、混凝土工程13 给排水工程14 电气工程施工15 竣工清理改写后：这是一个体育场改造工程的施工进度计划。
第一项任务是施工队伍进场，预计需要xxxx年xx月xx日至xxxx年xx月xx日时间。
接下来的任务包括拆除工程、挖基础土方、垫层、土方回填、金属栏网砼基座、浇筑、围墙内侧砖座敦、砌筑、挡土墙砌筑、钢筋工程、沥青、混凝土工程、给排水工程、电气工程施工和竣工清理。
计划开、竣工日期和施工进度网络图（装修改造项目类）项目名称：未知工期要求：xxx序序号工程项目名称工期1 施工准备阶段 52 拆除工程 103 楼地面工程 154 天棚工程 205 门窗安装工程 256 踢脚线工程 307 边检大厅报警工程及电气工程 358 竣工验收 55改写后：这是一个装修改造项目的开、竣工日期和施工进度网络图。
第一项工程是施工准备阶段，预计需要5天时间。
拆除工程需要10天时间，楼地面工程需要15天时间，天棚工程需要20天时间，门窗安装工程需要25天时间，踢脚线工程需要30天时间，边检大厅报警工程及电气工程需要35天时间，最后是竣工验收，需要55天时间。
表 2 劳动力资源需求计划表
八、轮廓总进度计划表计划施工工期：300天
注:①填充墙砌筑可在主体封顶之前插入施工。
②水卫、电气的预埋应在绑扎钢筋时插入施工.③水卫、电气的安装应在装修阶段插入施工，不得影响土建施工进度。

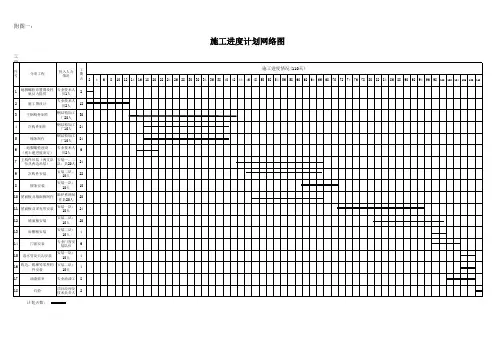

施工进度计划网络图
十、基础、主体阶段施工平面布置图
十一、装修阶段施工平面布置图
表 1 施工机械需求计划表
表 3 主要施工材料需求计划表
表 4 安全设施料具需求计划表
注：用于安全设施、料具购置的开支为工程造价的2％左右.。
