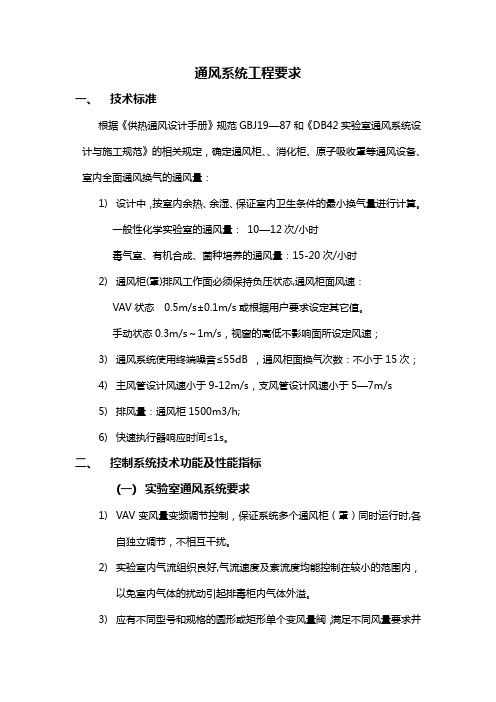

通风系统工程要求一、技术标准根据《供热通风设计手册》规范GBJ19—87和《DB42实验室通风系统设计与施工规范》的相关规定，确定通风柜、、消化柜、原子吸收罩等通风设备、室内全面通风换气的通风量：1)设计中，按室内余热、余湿、保证室内卫生条件的最小换气量进行计算。
一般性化学实验室的通风量：10—12次/小时毒气室、有机合成、菌种培养的通风量：15-20次/小时2)通风柜(罩)排风工作面必须保持负压状态,通风柜面风速：VAV状态0.5m/s±0.1m/s或根据用户要求设定其它值。
手动状态0.3m/s～1m/s，视窗的高低不影响面所设定风速；3)通风系统使用终端噪音≤55dB ，通风柜面换气次数：不小于15次；4)主风管设计风速小于9-12m/s，支风管设计风速小于5—7m/s5)排风量：通风柜1500m3/h;6)快速执行器响应时间≤1s。
二、控制系统技术功能及性能指标(一)实验室通风系统要求1)VAV变风量变频调节控制，保证系统多个通风柜（罩）同时运行时,各自独立调节，不相互干扰。
2)实验室内气流组织良好,气流速度及紊流度均能控制在较小的范围内，以免室内气体的扰动引起排毒柜内气体外溢。
3)应有不同型号和规格的圆形或矩形单个变风量阀，满足不同风量要求并与设计图纸相符合;4)结合实验室排风控制系统，包括变风量阀、消音器等能提供实验室通风控制的完整解决方案。
5)实验室风管在选择防腐蚀较好，硬度高的材质。
本工程涉及到所有风管均可采用防腐蚀性能好的PVC/UPVC材质,风机全部为腐蚀性能好的玻璃钢风机。
6)控制面板为汉字显示，可显示通风系统运行时的多项信息。
自动与手动多种工作模式可兼容设定,控制插座电源及照明的开启，可调节风阀角度.7)实验室内气流组织良好，送回风气流速度及紊流度均能控制在较小的范围内，以免室内气体的扰动引起排毒柜内气体外溢.(二)产品配置及技术要求：1、产品配置要求a)风阀执行器，0°至90°可调，运行时间≤3s,阀门响应时间<1s。
实验室通风系统要求实验室通风系统是确保实验室环境安全和健康的重要设施之一。
通风系统的设计和运行对于实验室内的空气质量、温度、湿度等参数都有直接影响。
为了确保实验室通风系统的正常运行和达到相应的要求，以下是实验室通风系统需要满足的一些基本要求：一、通风系统设计1. 通风系统应按照相关国家标准和法规进行设计，包括通风量、风速、进风口和排风口的设置等。
2. 通风系统应满足实验室内各种操作活动对通风要求，确保实验室内空气的流通和清新。
3. 通风系统应考虑实验室内的气流分布，合理设置进风口和排风口，避免死角和漩涡区域的形成。
4. 通风系统应考虑实验室内的污染源和有害气体排放情况，采取相应的措施进行处理和控制。
5. 通风系统设计应考虑节能和环保要求，选择节能型通风设备和材料，减少能源消耗和对环境的影响。
二、通风系统运行1. 通风系统应定期进行检查和维护，确保设备正常运行和通风效果符合要求。
2. 通风系统在运行时应保持稳定，防止因为风量不足或过大导致实验室内温度、湿度等参数波动过大。
3. 通风系统在使用过程中应及时清洁和更换过滤器，防止灰尘和杂物堵塞通风设备，影响通风效果。
4. 通风系统应设置合适的风速和风量，确保实验室内空气流通良好，避免空气污染和有害气体浓度过高。
5. 通风系统在运行时应注意噪音和振动问题，避免对实验人员的工作和健康造成影响。
三、其他要求1. 实验室通风系统应配备报警装置，监测实验室内各项参数的变化情况，及时发出警报并采取相应的应对措施。
2. 实验室通风系统应有备用通风设备，保证在紧急情况下通风系统可以正常工作。
3. 实验室通风系统应有相应的使用规定和操作流程，实验人员应按照规定进行操作，不得随意更改通风设备的设置。
综上所述，实验室通风系统是实验室安全和环境保护的重要组成部分，必须按照相关标准和要求进行设计、运行和维护。
只有确保通风系统正常运行，实验室内的空气质量才能得到有效保障，从而保障实验人员的健康和安全。
实验室通风系统计算实验室通风系统计算是确保实验室空气质量和室内环境舒适度的关键步骤。
通风系统计算的目的是确定适当的通风速率，以确保实验室内的空气新鲜和减少污染物。
本文将介绍实验室通风系统计算的基本原理和方法。
一、实验室通风系统的重要性实验室通风系统对于确保实验室空气质量和室内环境舒适度至关重要。
实验室通常涉及各种化学和生物实验，这些实验可能会产生有害气体、细菌和病毒等污染物。
因此，适当的通风系统可以确保实验室内的空气质量，减少对实验人员和环境的影响。
二、通风系统计算的基本原理1、通风速率通风速率是指单位时间内通过通风口进入或排出室内的空气体积。
通风速率取决于室内空气需求和室外空气条件。
在实验室中，通风速率通常根据实验类型、设备和工作流程来确定。
2、换气次数换气次数是指每小时更换室内空气的次数。
换气次数取决于室内空气污染物的产生速率和通风系统的性能。
一般来说，实验室的换气次数需要达到每小时3-5次，以确保空气质量。
3、风量平衡风量平衡是指通风系统在稳定状态下，进入室内的空气量与排出室内的空气量相等。
风量平衡是确保实验室空气质量的重要因素。
如果进入室内的空气量大于排出室内的空气量，则会导致室内正压，反之则会导致室内负压。
三、通风系统计算的步骤1、确定实验室面积和高度首先需要确定实验室的面积和高度。
实验室面积是指实验室内可供使用的平面区域，高度是指从地面到天花板的高度。
这些数据将用于计算通风系统的送风量和排风量。
2、确定人员数量和设备数量人员数量和设备数量将影响通风系统的设计。
人员数量将影响送风量和排风量，因为人员会产生热量和湿气。
设备数量将影响排风量，因为设备可能会产生有害气体或异味。
3、确定送风量和排风量送风量和排风量是通风系统的关键参数。
送风量是指通过通风口进入室内的空气体积，排风量是指通过通风口排出室外的空气体积。
送风量和排风量的计算需要考虑实验室面积、高度、人员数量、设备数量以及换气次数等因素。

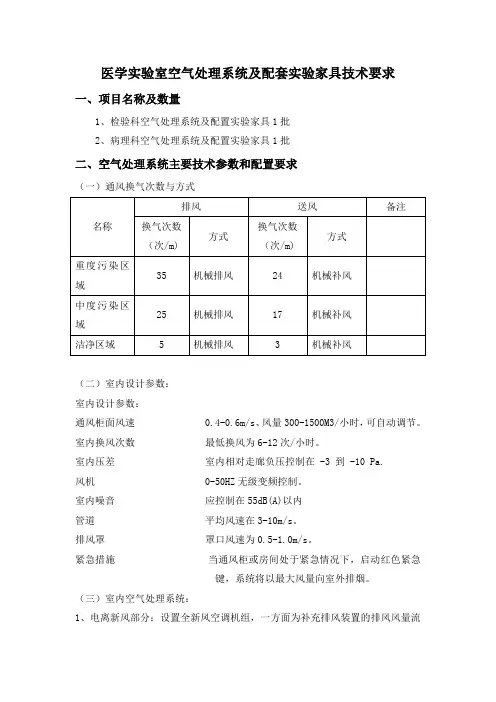

医学实验室空气处理系统及配套实验家具技术要求一、项目名称及数量1、检验科空气处理系统及配置实验家具1批2、病理科空气处理系统及配置实验家具1批二、空气处理系统主要技术参数和配置要求（一）通风换气次数与方式（二）室内设计参数：室内设计参数：通风柜面风速 0.4-0.6m/s、风量300-1500M3/小时，可自动调节。
室内换风次数最低换风为6-12次/小时。
室内压差室内相对走廊负压控制在 -3 到 -10 Pa.风机 0-50HZ无级变频控制。
室内噪音应控制在55dB(A)以内管道平均风速在3-10m/s。
排风罩罩口风速为0.5-1.0m/s。
紧急措施当通风柜或房间处于紧急情况下，启动红色紧急键，系统将以最大风量向室外排烟。
（三）室内空气处理系统：1、电离新风部分：设置全新风空调机组，一方面为补充排风装置的排风风量流失，并优化控制气流形式；另一方面，便于在新风系统中安装电离主机及其空气品质自动控制器，通过电离降解的方式进一步降低甲醛和二甲苯挥发物浓度。
2、排放部分：设置排风机组及外派多效处理装置。
3、空气处理系统控制部分：空气处理系统配备系统中央控制塔、排风系统、新风系统、外排多效处理系统、各类探头和自动控制及处理软件等；新风排风变频控制，所有污染工位的排风与新风一一对应，联动启闭，在确保污染区负压的同时最大化节能。
中央控制塔实时监测空气状况，实时调整净化强度，实时反馈运行情况，远程操作控制，定期生成评价报告。
4、本项目包括对医学实验室污染区域进行空气处理系统的设计、生产、送货、安装及相关配套服务，采用合理的气流组织和必要的离子空气环保处理装置，确保污染区内的甲醛、二甲苯等空间有害浓度应能符合卫生部《室内空气质量标准》GB/T18883要求,甲醛浓度不超过0.10mg/m3，二甲苯浓度不超过0.20mg/m3符合有关卫生标准。
5 风管：5.1 管材:空调风管、新风管采用PP材质，排风管道采用镀锌钢板，材料厚度参照《通风与空调工程施工质量验收规范》(GB50243-2016）规定执行。

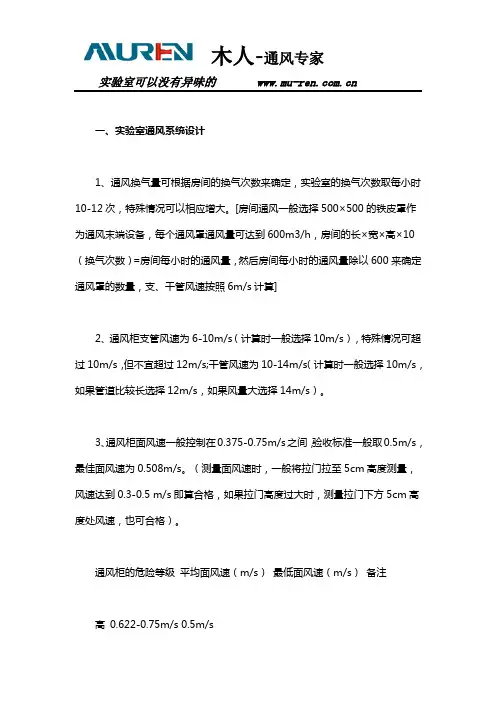

一、实验室通风系统设计1、通风换气量可根据房间的换气次数来确定，实验室的换气次数取每小时10-12次，特殊情况可以相应增大。
[房间通风一般选择500×500的铁皮罩作为通风末端设备，每个通风罩通风量可达到600m3/h，房间的长×宽×高×10（换气次数）=房间每小时的通风量，然后房间每小时的通风量除以600来确定通风罩的数量，支、干管风速按照6m/s计算]2、通风柜支管风速为6-10m/s（计算时一般选择10m/s），特殊情况可超过10m/s，但不宜超过12m/s;干管风速为10-14m/s（计算时一般选择10m/s，如果管道比较长选择12m/s，如果风量大选择14m/s）。
3、通风柜面风速一般控制在0.375-0.75m/s之间，验收标准一般取0.5m/s，最佳面风速为0.508m/s。
（测量面风速时，一般将拉门拉至5cm高度测量，风速达到0.3-0.5 m/s即算合格，如果拉门高度过大时，测量拉门下方5cm高度处风速，也可合格）。
通风柜的危险等级平均面风速（m/s）最低面风速（m/s）备注高0.622-0.75m/s 0.5m/s中0.5m/s 0.4 m/s低0.375-0.4m/s 0.25m/s4、室外噪声应控制在70dB（A），实验室内噪声应控制在55dB（A），（室内噪声GB60分贝超标，室外噪音大约为75分贝）。
风机的噪声可以分为本身的机械噪声（此噪声主要由风扇质量不同引起）和风声（为主要噪声）。
在风机功率不大的情况下，可通过在风机上方加防雨罩来消除风声，在使用大功率风机时一般在风机进出口加消声器来消除风声，机械噪声主要靠建隔音墙、小黑屋或在风机进出口加软接头来解决，减振的主要方法为风机底座做成减振底座并安装减振器或加装减振垫。
5、通风量（Q）=表面风速（vs）×通风柜开口面积。
电子调风阀的作用是通过调节每台通风柜的风管半径来调节每台通风柜的通风量，来达到当通风柜开口面积变化时保持表面风速不变。
化学实验室通风设备技术要求化学实验室通风设备技术要求一．总体技术规范要求1．总体技术要求1.1 本技术规范要求提出的是最低限度的基本技术要求，并未规定所有技术细节要求和适用的标准，投标人的产品及所有材料其设计标准、制造标准、质量标准、测试标准等应符合现行的最新标准，对国家有安全、消防等强制性标准的，必须满足其要求。
1.2 投标人产品与本技术要求不一致时，投标人应按较高标准要求执行，并在投标文件的差异表中予以说明，并由招标人鉴定投标人产品能否达到或超过要求。
如投标人没有在投标文件中提出差异，则视为投标人提供的产品完全符合本要求。
1.3 投标人必须按本技术规范中的《招标货物一览表》中需要的货物及全部技术要求投标，否则投标将被拒绝。
1.4 所有材料必须符合国家绿色环保要求。
1.5 投标人必须按要求完成通风柜等实验的设计、制造、检验、包装、运输、现场仓储及安装、现场调试、验收及售后服务等工作。
按招标人的要求提交所需的资料。
1.6 投标人在实验家具设计时，其颜色、外观、式样等必须与整个实验室相协调一致、美观大方。
1.7 招标书中的所有家具，各厂商可在满足性能技术指标的基础上，按各自的特色制作投标货物。
2．技术要求规定以外的材料及其标准的执行投标人可以提出采用技术要求以外的材料及配件品牌，但其技术要求应等同或优于招标文件所规定的技术要求，投标人应提供必要的证明文件以证明该产品的技术性能、可靠性及耐用性，使招标人完全满意。
二．通风柜及通风系统技术要求(一) 通风柜规格：1500/1800*800*2400上柜（1）主要基材采用1.2mm冷轧钢板，表面酸洗磷化后，经环氧树脂静电粉末喷涂。
（2）视窗采用(3+3)mm 厚钢化夹胶安全玻璃。
垂直开启方式。
采用无段式平衡升降系统，视窗可任意停在任一位置。
（3）减缩式排气罩采用1.2mm厚冷轧钢板表面酸洗磷化后，经环氧树脂静电粉末喷涂制成。
（4）照明采用隐藏式30W电子荧光灯1组。

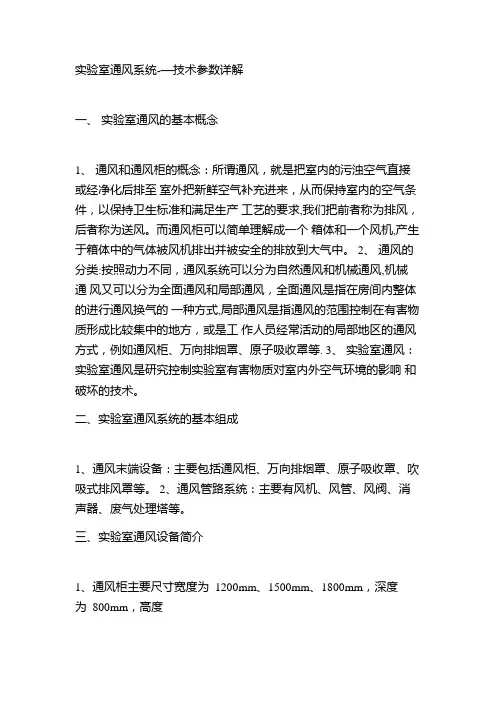

实验室通风系统-—技术参数详解一、实验室通风的基本概念1、通风和通风柜的概念：所谓通风，就是把室内的污浊空气直接或经净化后排至室外把新鲜空气补充进来，从而保持室内的空气条件，以保持卫生标准和满足生产工艺的要求,我们把前者称为排风，后者称为送风。
而通风柜可以简单理解成一个箱体和一个风机,产生于箱体中的气体被风机排出并被安全的排放到大气中。
2、通风的分类:按照动力不同，通风系统可以分为自然通风和机械通风,机械通风又可以分为全面通风和局部通风，全面通风是指在房间内整体的进行通风换气的一种方式,局部通风是指通风的范围控制在有害物质形成比较集中的地方，或是工作人员经常活动的局部地区的通风方式，例如通风柜、万向排烟罩、原子吸收罩等.3、实验室通风：实验室通风是研究控制实验室有害物质对室内外空气环境的影响和破坏的技术。
二、实验室通风系统的基本组成1、通风末端设备：主要包括通风柜、万向排烟罩、原子吸收罩、吹吸式排风罩等。
2、通风管路系统：主要有风机、风管、风阀、消声器、废气处理塔等。
三、实验室通风设备简介1、通风柜主要尺寸宽度为 1200mm、1500mm、1800mm，深度为 800mm，高度为 2350mm。
通风柜的主要结构为:①柜体:通风柜的柜体可根据使用要求做成钢制、木制、塑料、不锈钢等材料；②台面及衬板：耐腐蚀、耐酸碱、耐高温的各种材质, 进行高温或强酸碱操作的内层板要用不锈钢除渣除油静电喷涂环氧树脂粉末；③活动拉门：装在柜体表面上的透明玻璃，使用户远离有害的化学物质和气体，同时使有害气体通向通风柜的内部管道；④导流板：控制气流流经通风柜时的形状，减少空气流入通风柜时产生的由于方式不定造成的回流或涡流，提高使用效率（会对噪声及静压产生影响)；⑤集流环：位于通风柜的顶部，将通风柜的气体导向风排放（对通风柜的效率和噪声有着重要的影响）；⑥调风阀：通风柜的附属部件，来调节通风柜的排气量以及最佳表面风速;⑦水龙、考克、水杯等配件。
实验室通风系统要求
实验室通风系统是实验室设计和建设全过程中规模最大、影响最广泛的系统之一。
通风系统的完善与否直接影响到实验室环境、实验室人员的身体健康、实验结果、实验设备的维护等。
而实验室通风系统的设计主要考虑以下因素。
一：设计原则
根据建筑物的结构特点，在附近设置风井，并划分排补风系统。
管道系统应“短、平、顺、直”，以降低系统阻力和系统噪声
排补风系统应实现风量平衡，保持室内负压-5pa-10Pa，防止有害气体外溢，保证实验人员的身心健康。
夏季补充冷空气，冬季补充暖空气，保证室内温湿度的舒适。
采用智能变频控制系统，达到操作方便的目的，节能降噪。
所选工艺必须符合现场条件，平面布置简单紧凑，占地少，生产、运行方便，维护和维修
非标准设备应符合相关国家或行业规范，并保证性能稳定、外观美观设计中充分考虑噪声和异味，防止二次污染，不对周围环境造成新的污染
处理设施具有冲击负荷能力，确保废气达标排放
二：设计参数
室内风速管道6~8m/s，主管道风速8~14m/s
通风设备设计风量：
通风柜面风速0.3~0.8m/s，单个1200*800*2350通风柜设计风量1500m3/h，单个1500*800*2350通风柜设计风量1800m3/h，单个
1800*800*2350通风柜设计风量为2200m3/h，通用排风柜上风速为
≥0.35m/s，通用排风罩排风量150~350m3/h，原子吸收罩风速为
≥0.35m/S，排风量350~600m3/h。
通风量：一般化学实验室通风量：8~12次/小时
通风系统末端噪声≤ 62db
风机采用耐腐蚀玻璃钢离心风机，系统采用变频控制，达到节能降噪的目的。
实验室通风系统设计实验室通风系统设计实验室通风系统是实验室安全和健康的关键组成部分，为了保护实验室工作者和环境，设计者必须建立一个恰当的通风系统。
本文将介绍实验室通风系统的设计要素，包括实验室通风系统的种类、通风量的计算、气流方向和过滤设备的选择。
实验室通风系统种类实验室通风系统一般分为两种：一种是负压通风系统，一种是正压通风系统。
负压通风系统可以避免危险化学品等污染物在实验室内扩散到其他区域，因为气流总是从外部流进实验室。
这种系统一般用于生物实验室、病毒学实验室、放射实验室等具有强污染性的实验室。
正压通风系统则是将气流从实验室内部排出，从而保证室内气压大于室外气压，尽可能防止有害物质从外部进入实验室，因此它通常被用于一些更清洁的实验室，如纯水实验室、化妆品实验室等。
通风量的计算通风系统的基本参数是通风量，通风量需要根据实验室的面积和预计实验室内产生的有害气体和粉尘浓度而定。
为了计算通风系统所需的通风量，设计者需要确定以下信息：1. 实验室的面积和室高；2. 实验室的用途；3. 实验室所使用的化学品以及实验时可能产生的有毒气体和粉尘的种类和浓度；4. 实验室内的人数；5. 实验室内设备的数量和功率。
所有这些因素都需要及时考虑，以确定通风量的要求和通风系统的设计参数。
气流方向正确的气流方向对于实验室的安全和健康至关重要。
设计师必须确定实验室内的气流方向以避免有害气体和粉尘的有害后果。
实验室通常分为几个不同的区域，需要确定气流方向的区域主要包括实验区、存放区和办公区。
实验区实验区是最易受污染的区域，为了防止污染物进入通风系统，气流方向需要向实验区移动，从室内向室外排放。
存放区存放区通常储存大量的化学物品和实验设备。
由于这些物品可能会释放出有毒气体和气味，它需要一个开放的通风系统来排放气体。
气流方向应该从存放区<strong>排到实验区</strong>, 在这个过程中也必须考虑气流的温度和湿度变化。
实验室通风系统是整个实验室设计和建设过程中，规模大、影响广泛的系统之一。
通风系统的完善与否，直接对实验室环境、实验人员的身体健康、实验设备的运行维护等方面产生重要影响。
实验室过度负压，通风柜气体泄漏，实验室噪音等问题，一直是困扰实验室工作人员的难题。
这些问题给长期在实验室中工作的人员，甚至工作在实验室周围的管理和后勤人员，造成了身体和心理上的严重伤害。
一个科学、合理的通风系统要求通风效果好、噪音低、操作简便、节约能源，甚至要求室内压差和温湿度都能保持人体的舒适性。
一、设计标准1、《采暖通风与空气调节设计规范》（GB 50019-2003）；2、《通风与空调工程施工质量验收规范》（GB 50243-2002）；3、《建设工程施工现场供用电安全规范》（GB50194-93）；4、《风机、压缩机、泵安装工程施工及验收规范》（GB 50275-2010）；5、《电气装置安装工程低压电器施工及验收规范》（GB 50254-1996）；6、《大气污染物综合排放标准》（GB16297-1996）；7、《环境空气质量标准》（GB3095-1996）；8、《城市区域环境噪声标准》（GB3096-2008）；9、《建筑设计防火规范》（GB50016-2006）；10、《公共建筑节能设计标准》（GB50189-2005）；11、《简明通风设计手册》；二、设计原则1、根据大楼的结构特点，就近开设风井，划分排风和补风系统，管道系统做到“短、平、顺、直”，减小系统阻力，降低系统噪声；2、排风和补风系统达到风量平衡，保持室内-5Pa—-10Pa的负压，防止有害气体的散溢，保证实验人员的身心健康；3、夏天补冷风、冬天补暖风，保证室内温湿度的舒适性；4、采用智能变频控制系统，达到操作方便、节能降噪的目的；5、综合考虑各项因素，采用投资少、运行稳定、运行费用低、运行效果好的成熟工艺；6、所选择的工艺必须满足现场条件，平面布置简洁、紧凑、少占地，并方便生产操作和维护维修；7、非标设备应符合国家或行业相关规范，并保证性能稳定、外表美观；8、在设计中充分考虑噪声、臭味等，防止二次污染的产生，不给周围环境造成新的污染；9、处理设施具备冲击负荷能力，确保废气达标排放。
实验室通风系统--技术参数详解一、实验室通风的基本概念1、通风和通风柜的概念：所谓通风，就是把室内的污浊空气直接或经净化后排至室外把新鲜空气补充进来，从而保持室内的空气条件，以保持卫生标准和满足生产工艺的要求，我们把前者称为排风，后者称为送风。
而通风柜可以简单理解成一个箱体和一个风机，产生于箱体中的气体被风机排出并被安全的排放到大气中。
2、通风的分类：按照动力不同，通风系统可以分为自然通风和机械通风，机械通风又可以分为全面通风和局部通风，全面通风是指在房间内整体的进行通风换气的一种方式，局部通风是指通风的范围控制在有害物质形成比较集中的地方，或是工作人员经常活动的局部地区的通风方式，例如通风柜、万向排烟罩、原子吸收罩等。
3、实验室通风：实验室通风是研究控制实验室有害物质对室内外空气环境的影响和破坏的技术。
二、实验室通风系统的基本组成1、通风末端设备：主要包括通风柜、万向排烟罩、原子吸收罩、吹吸式排风罩等。
2、通风管路系统：主要有风机、风管、风阀、消声器、废气处理塔等。
三、实验室通风设备简介1、通风柜主要尺寸宽度为 1200mm、1500mm、1800mm，深度为 800mm，高度为 2350mm。
通风柜的主要结构为：①柜体：通风柜的柜体可根据使用要求做成钢制、木制、塑料、不锈钢等材料；②台面及衬板：耐腐蚀、耐酸碱、耐高温的各种材质，进行高温或强酸碱操作的内层板要用不锈钢除渣除油静电喷涂环氧树脂粉末；③活动拉门：装在柜体表面上的透明玻璃，使用户远离有害的化学物质和气体，同时使有害气体通向通风柜的内部管道；④导流板：控制气流流经通风柜时的形状，减少空气流入通风柜时产生的由于方式不定造成的回流或涡流，提高使用效率（会对噪声及静压产生影响）；⑤集流环：位于通风柜的顶部，将通风柜的气体导向风排放（对通风柜的效率和噪声有着重要的影响）；⑥调风阀：通风柜的附属部件，来调节通风柜的排气量以及最佳表面风速；⑦水龙、考克、水杯等配件。
2、万向排烟罩：主要为 PP 材质，规格Φ110mm。
3、原子吸收罩：主要为不锈钢材质，规格一般为400×400mm。
四、通风管路的材质要求1、圆形风管通风效率高但直径不宜太大。
由于北方冬季室内外温差较大，室外管道可选用玻璃钢产品，对于一般的实验室，若室内排放的气体没有腐蚀性，风管可以采用镀锌铁皮。
2、若实验室排放的废气有一定的腐蚀性，风管应采用耐腐蚀材料的 PVC 、玻璃钢风管；如果通风系统废气含强酸（如盐酸、硝酸等），通风管道应该选用PP 材质。
对于没有或只有轻微腐蚀或客户要求的话，也可选用不锈钢风管。
3、如果客户要求对系统进行补风，可选用镀锌管进行补风，补风风机也可选用低噪音轴流风机，在特殊情况下，也可考虑软管连接（如铝箔管、塑料软管等）。
五、通风管路的尺寸及计算方法1、常用圆形风管尺寸：①单台原子吸收罩主要选用Φ160（DN150）管；②万向排烟罩主要选用Φ110（DN100）管；③单台、两台通风柜支、干管主要选用Φ315（DN300）管。
2、常用方形风管尺寸：如果系统较复杂，或同一房间平行设有三台或三台以上的通风柜，或实验室高度有限，圆形风管无法安装，可以考虑选用方形风管。
方形风管的边长标准尺寸如下（单位为 mm）：120、160、200、320、400、500、630、800、1000、1250，由于通风柜宽度为800mm，故选用方管长边尺寸不宜超过630mm，而且最好选择正方形，如果条件不允许也可选用矩形，但每个单最好统一。
3、风管尺寸方法：①圆形风管计算方法：Q=（3600×πd2v）/4，{Q--排风量，m3/h；d--风管直径，mm；v—管内风速，m/s；②方形风管计算方法：Q=3600×a•b•v，{Q--排风量，m3/h ；a、b--风管边长，mm；v--管内风速，m/s}。
4、风管厚度标准：根据国家标准，选用通风系统属于中、低压系统。
中、低压系统PVC 圆形风管厚度标准如下：风管直径 d（mm）板材厚度（mm）d≤320 3.0320＜d≤630 4.0630＜d≤1000 5.01000＜d≤2000 6.0中、低压系统PVC 方形风管厚度标准如下：风管长边尺寸 b（mm）板材厚度（mm）b≤320 3.0320＜b≤500 4.0500＜b≤800 5.0800＜b≤1250 6.0中、低压系统玻璃钢圆形风管厚度标准如下：风管直径 d（mm）或方形风管长边 b（mm）板材厚度（mm）d（b）≤200 2.5200＜d（b）≤400 3.2400＜d（b）≤630 4.0630＜d（b）≤1000 4.8六、风机分类及选用1、风机的分类：按照气流方式，风机分为离心式（常放置在屋外）、轴流式（常放置在屋内）和混流（斜流）式三种；按照材质分类，风机主要有普通钢制风机、不锈钢风机、PVC 风机和玻璃钢风机等。
我公司主要选用的风机有玻璃钢离心风机、玻璃钢斜流风机、PVC 离心风机和不锈钢离心风机。
风机风口粗细一般分为 2.8、3.2、3.6、4.0、4.5、5、6 几种，选择风机要让风机风口大于主管道尺寸。
2、①轴流风机的特点是：耗电量小，运行费用低，但噪音大，风机抽力小（风压小），适用于简单系统，一般安装在墙上或管道上；②离心风机的特点是：耗电量大、运行费用较高，噪音较大，风机抽力大（风压大），适用于复杂系统，主要安装在室外或楼顶；③斜流风机的特点是：耗电量、运行费用、风机抽力处于前两者之间，噪音较小，适用于简单系统，一般安装在室内。
3、风机的几个主要参数：①流量（Q）单位时间内流经某一流道截面的流体体积；②风机转速（n）风机转子的速度，单位r∕min；③效率（η）风机的做功效率η=（W 有用∕W 总）×100%；④压力（P）风机的全压（Pt）分为动压（Pd ）和静压（Ps）两部分。
静压是指风机克服整个通风系统的摩擦阻力所必须具备有的压力，它由通风柜、百叶、调风阀、风管、风机整个系统的特性决定，动压是气体以一定的速度排放所具有的那部分压力，在标准状况下计算Pd=0.5PV2（P 空气密度，通常为1.2；V 风速，单位m/s）。
4、风机的选用：在 3.5F 以下，4000m∕h 以下，2 台通风柜以下可以选择斜流风机，以上选择离心风机。
①单台万向排烟罩、原子吸收罩，如果管路较简单，直接从房间穿墙或穿窗对外排放，则可选用玻璃钢斜流风机。
设计人员可根据系统的情况，选用 FSJG-2.5F 型（配用电机功率为 N=0.09kw）或 FSJG-3.0F 型（配用电机功率为N=0.18kw）斜流风机；如果管路较复杂，弯头较多，则可选用F4-72-3.0A 型（配用电机功率为 N=0.55kw 或 0.75kw）或 F4-72-3.2A 型（配用电机功率为N=0.55kw 或0.75kw）离心风机；②单台排毒柜，如果管路系统较简单，直接从房间穿墙或穿窗对外排放，则可选用FSJG-3.5F 型（配用电机功率为N=0.18kw）斜流风机；如果系统较为复杂的话，应该选用离心风机。
管路不太复杂，则可选用F4-72-3.5A（3.6A）型，配用电机为0.75kw 或1.1kw。
如果客户要求风量比较大，系统较为复杂，则可选用F4-72-4A 型风机，配用电机功率为1.1kw。
单台排毒柜系统阻力约80-100Pa，单个弯头阻力约40-50Pa。
选用风机时，由于国内厂家风机参数有一定水分，应该适当放一定的余量；③多台排毒柜及复杂系统，对于两台或两台以上排毒柜的通风系统，一般采用楼顶高空排放或室外排放，风机一般选用离心风机。
风机的型号可根据系统的总排风量和系统阻力选用。
对于同时能满足系统的排风量和系统压力的风机，我们应该尽量选用型号偏大，电机功率偏小的风机。
④一台风机带动两台或几台排毒柜的系统，为了能单独控制排毒柜的开闭，应该在每一台排毒柜上设计一个电子调风阀。
电子调风阀的型号一般为Φ315mm。
七、实验室通风系统设计参数1、对于客户要求对实验室进行通风设计的，通风换气量可根据房间的换气次数来确定，实验室的换气次数取每小时 10-12 次，特殊情况可以相应增大。
[房间通风一般选择500×500 的铁皮罩作为通风末端设备，每个通风罩通风量可达到600m3／h，房间的长×宽×高×10（换气次数）=房间每小时的通风量，然后房间每小时的通风量除以600 来确定通风罩的数量，支、干管风速按照6m／s 计算]2、通风柜支管风速为6-10m／s（计算时一般选择10m／s），特殊情况可超过10m／s，但不宜超过 12m／s；干管风速为10-14m／s（计算时一般选择 10m／s，如果管道比较长选择 12m／s，如果风量大选择 14m／s）。
3、通风柜面风速一般控制在0.375-0.75m／s 之间，验收标准一般取0.5m ／s，最佳面风速为0.508m／s。
（测量面风速时，一般将拉门拉至5cm 高度测量，风速达到0.3-0.5 m／s 即算合格，如果拉门高度过大时，测量拉门下方5cm 高度处风速，也可合格）。
通风柜的危险等级平均面风速（m／s）最低面风速（m／s）备注高0.622-0.75m／s 0.5m／s中0.5m／s 0.4 m／s低0.375-0.4m／s 0.25m／s4、室外噪声应控制在 70dB（A），实验室内噪声应控制在 55dB（A），（室内噪声GB60 分贝超标，室外噪音大约为 75 分贝）。
风机的噪声可以分为本身的机械噪声（此噪声主要由风扇质量不同引起）和风声（为主要噪声）。
在风机功率不大的情况下，可通过在风机上方加防雨罩来消除风声，在使用大功率风机时一般在风机进出口加消声器来消除风声，机械噪声主要靠建隔音墙、小黑屋或在风机进出口加软接头来解决。
减振的主要方法为风机底座做成减振底座并安装减振器或加装减振垫。
5、通风量（Q）=表面风速（vs）×排毒柜开口面积。
电子调风阀的作用是通过调节每台通风柜的风管半径来调节每台通风柜的通风量，来达到当通风柜开口面积变化时保持表面风速不变。
6、排风量（Q）=表面风速（vs）×排毒柜开口面积。
变频系统的作用是改变风机的转速来改变风机的通风量，当一套通风系统中只有少量几台通风柜工作时，变频系统自动调节风机的转速，从而改变风机的通风量，从而保证通风柜的面风速恒定。
变频系统和调风阀的作用类似，但如果只使用调风阀，则当一套通风系统中只有少量几台通风柜工作时，风机仍然以最高转速工作，而使用变频系统后，调整风机转速可节省能源。
八、实验室通风管路设计1、先根据平面图确定每个系统包括多少通风柜，再根据每个系统包括通风柜的数量确定本系统的大致通风量（每台1200mm 的通风柜设计风量为1300m3／h，每台1500mm 的通风柜设计风量为 1700m3／h，每台 1800mm 的通风柜设计风量为2100m3／h，每台原子吸收罩的设计风量为600m3／h，每台万向排烟罩的设计风量为 250 或 300m3／h），然后选择通风量稍大于系统通风量的风机。
