实验室通风系统计算实验室通风系统计算是确保实验室空气质量和室内环境舒适度的关键步骤。
通风系统计算的目的是确定适当的通风速率，以确保实验室内的空气新鲜和减少污染物。
本文将介绍实验室通风系统计算的基本原理和方法。
一、实验室通风系统的重要性实验室通风系统对于确保实验室空气质量和室内环境舒适度至关重要。
实验室通常涉及各种化学和生物实验，这些实验可能会产生有害气体、细菌和病毒等污染物。
因此，适当的通风系统可以确保实验室内的空气质量，减少对实验人员和环境的影响。
二、通风系统计算的基本原理1、通风速率通风速率是指单位时间内通过通风口进入或排出室内的空气体积。
通风速率取决于室内空气需求和室外空气条件。
在实验室中，通风速率通常根据实验类型、设备和工作流程来确定。
2、换气次数换气次数是指每小时更换室内空气的次数。
换气次数取决于室内空气污染物的产生速率和通风系统的性能。
一般来说，实验室的换气次数需要达到每小时3-5次，以确保空气质量。
3、风量平衡风量平衡是指通风系统在稳定状态下，进入室内的空气量与排出室内的空气量相等。
风量平衡是确保实验室空气质量的重要因素。
如果进入室内的空气量大于排出室内的空气量，则会导致室内正压，反之则会导致室内负压。
三、通风系统计算的步骤1、确定实验室面积和高度首先需要确定实验室的面积和高度。
实验室面积是指实验室内可供使用的平面区域，高度是指从地面到天花板的高度。
这些数据将用于计算通风系统的送风量和排风量。
2、确定人员数量和设备数量人员数量和设备数量将影响通风系统的设计。
人员数量将影响送风量和排风量，因为人员会产生热量和湿气。
设备数量将影响排风量，因为设备可能会产生有害气体或异味。
3、确定送风量和排风量送风量和排风量是通风系统的关键参数。
送风量是指通过通风口进入室内的空气体积，排风量是指通过通风口排出室外的空气体积。
送风量和排风量的计算需要考虑实验室面积、高度、人员数量、设备数量以及换气次数等因素。
一、实验室通风系统设计1、通风换气量可根据房间的换气次数来确定，实验室的换气次数取每小时10-12次，特殊情况可以相应增大。
[房间通风一般选择500×500的铁皮罩作为通风末端设备，每个通风罩通风量可达到600m3/h，房间的长×宽×高×10（换气次数）=房间每小时的通风量，然后房间每小时的通风量除以600来确定通风罩的数量，支、干管风速按照6m/s计算]2、通风柜支管风速为6-10m/s（计算时一般选择10m/s），特殊情况可超过10m/s，但不宜超过12m/s;干管风速为10-14m/s（计算时一般选择10m/s，如果管道比较长选择12m/s，如果风量大选择14m/s）。
3、通风柜面风速一般控制在0.375-0.75m/s之间，验收标准一般取0.5m/s，最佳面风速为0.508m/s。
（测量面风速时，一般将拉门拉至5cm高度测量，风速达到0.3-0.5 m/s即算合格，如果拉门高度过大时，测量拉门下方5cm高度处风速，也可合格）。
通风柜的危险等级平均面风速（m/s）最低面风速（m/s）备注高0.622-0.75m/s 0.5m/s中0.5m/s 0.4 m/s低0.375-0.4m/s 0.25m/s4、室外噪声应控制在70dB（A），实验室内噪声应控制在55dB（A），（室内噪声GB60分贝超标，室外噪音大约为75分贝）。
风机的噪声可以分为本身的机械噪声（此噪声主要由风扇质量不同引起）和风声（为主要噪声）。
在风机功率不大的情况下，可通过在风机上方加防雨罩来消除风声，在使用大功率风机时一般在风机进出口加消声器来消除风声，机械噪声主要靠建隔音墙、小黑屋或在风机进出口加软接头来解决，减振的主要方法为风机底座做成减振底座并安装减振器或加装减振垫。
5、通风量（Q）=表面风速（vs）×通风柜开口面积。
电子调风阀的作用是通过调节每台通风柜的风管半径来调节每台通风柜的通风量，来达到当通风柜开口面积变化时保持表面风速不变。
实验室通风系统-—技术参数详解一、实验室通风的基本概念1、通风和通风柜的概念：所谓通风，就是把室内的污浊空气直接或经净化后排至室外把新鲜空气补充进来，从而保持室内的空气条件，以保持卫生标准和满足生产工艺的要求,我们把前者称为排风，后者称为送风。
而通风柜可以简单理解成一个箱体和一个风机,产生于箱体中的气体被风机排出并被安全的排放到大气中。
2、通风的分类:按照动力不同，通风系统可以分为自然通风和机械通风,机械通风又可以分为全面通风和局部通风，全面通风是指在房间内整体的进行通风换气的一种方式,局部通风是指通风的范围控制在有害物质形成比较集中的地方，或是工作人员经常活动的局部地区的通风方式，例如通风柜、万向排烟罩、原子吸收罩等.3、实验室通风：实验室通风是研究控制实验室有害物质对室内外空气环境的影响和破坏的技术。
二、实验室通风系统的基本组成1、通风末端设备：主要包括通风柜、万向排烟罩、原子吸收罩、吹吸式排风罩等。
2、通风管路系统：主要有风机、风管、风阀、消声器、废气处理塔等。
三、实验室通风设备简介1、通风柜主要尺寸宽度为 1200mm、1500mm、1800mm，深度为 800mm，高度为 2350mm。
通风柜的主要结构为:①柜体:通风柜的柜体可根据使用要求做成钢制、木制、塑料、不锈钢等材料；②台面及衬板：耐腐蚀、耐酸碱、耐高温的各种材质, 进行高温或强酸碱操作的内层板要用不锈钢除渣除油静电喷涂环氧树脂粉末；③活动拉门：装在柜体表面上的透明玻璃，使用户远离有害的化学物质和气体，同时使有害气体通向通风柜的内部管道；④导流板：控制气流流经通风柜时的形状，减少空气流入通风柜时产生的由于方式不定造成的回流或涡流，提高使用效率（会对噪声及静压产生影响)；⑤集流环：位于通风柜的顶部，将通风柜的气体导向风排放（对通风柜的效率和噪声有着重要的影响）；⑥调风阀：通风柜的附属部件，来调节通风柜的排气量以及最佳表面风速;⑦水龙、考克、水杯等配件。
实验室通风系统--技术参数详解一、实验室通风的基本概念1、通风和通风柜的概念：所谓通风，就是把室内的污浊空气直接或经净化后排至室外把新鲜空气补充进来，从而保持室内的空气条件，以保持卫生标准和满足生产工艺的要求，我们把前者称为排风，后者称为送风。
而通风柜可以简单理解成一个箱体和一个风机，产生于箱体中的气体被风机排出并被安全的排放到大气中。
2、通风的分类：按照动力不同，通风系统可以分为自然通风和机械通风，机械通风又可以分为全面通风和局部通风，全面通风是指在房间内整体的进行通风换气的一种方式，局部通风是指通风的范围控制在有害物质形成比较集中的地方，或是工作人员经常活动的局部地区的通风方式，例如通风柜、万向排烟罩、原子吸收罩等。
3、实验室通风：实验室通风是研究控制实验室有害物质对室内外空气环境的影响和破坏的技术。
二、实验室通风系统的基本组成1、通风末端设备：主要包括通风柜、万向排烟罩、原子吸收罩、吹吸式排风罩等。
2、通风管路系统：主要有风机、风管、风阀、消声器、废气处理塔等。
三、实验室通风设备简介1、通风柜主要尺寸宽度为 1200mm、1500mm、1800mm，深度为 800mm，高度为 2350mm。
通风柜的主要结构为：①柜体：通风柜的柜体可根据使用要求做成钢制、木制、塑料、不锈钢等材料；②台面及衬板：耐腐蚀、耐酸碱、耐高温的各种材质，进行高温或强酸碱操作的内层板要用不锈钢除渣除油静电喷涂环氧树脂粉末；③活动拉门：装在柜体表面上的透明玻璃，使用户远离有害的化学物质和气体，同时使有害气体通向通风柜的内部管道；④导流板：控制气流流经通风柜时的形状，减少空气流入通风柜时产生的由于方式不定造成的回流或涡流，提高使用效率（会对噪声及静压产生影响）；⑤集流环：位于通风柜的顶部，将通风柜的气体导向风排放（对通风柜的效率和噪声有着重要的影响）；⑥调风阀：通风柜的附属部件，来调节通风柜的排气量以及最佳表面风速；⑦水龙、考克、水杯等配件。
实验室通风系统要求
实验室通风系统是实验室设计和建设全过程中规模最大、影响最广泛的系统之一。
通风系统的完善与否直接影响到实验室环境、实验室人员的身体健康、实验结果、实验设备的维护等。
而实验室通风系统的设计主要考虑以下因素。
一：设计原则
根据建筑物的结构特点，在附近设置风井，并划分排补风系统。
管道系统应“短、平、顺、直”，以降低系统阻力和系统噪声
排补风系统应实现风量平衡，保持室内负压-5pa-10Pa，防止有害气体外溢，保证实验人员的身心健康。
夏季补充冷空气，冬季补充暖空气，保证室内温湿度的舒适。
采用智能变频控制系统，达到操作方便的目的，节能降噪。
所选工艺必须符合现场条件，平面布置简单紧凑，占地少，生产、运行方便，维护和维修
非标准设备应符合相关国家或行业规范，并保证性能稳定、外观美观设计中充分考虑噪声和异味，防止二次污染，不对周围环境造成新的污染
处理设施具有冲击负荷能力，确保废气达标排放
二：设计参数
室内风速管道6~8m/s，主管道风速8~14m/s
通风设备设计风量：
通风柜面风速0.3~0.8m/s，单个1200*800*2350通风柜设计风量1500m3/h，单个1500*800*2350通风柜设计风量1800m3/h，单个
1800*800*2350通风柜设计风量为2200m3/h，通用排风柜上风速为
≥0.35m/s，通用排风罩排风量150~350m3/h，原子吸收罩风速为
≥0.35m/S，排风量350~600m3/h。
通风量：一般化学实验室通风量：8~12次/小时
通风系统末端噪声≤ 62db
风机采用耐腐蚀玻璃钢离心风机，系统采用变频控制，达到节能降噪的目的。
实验室通风系统设计实验室通风系统设计实验室通风系统是实验室安全和健康的关键组成部分，为了保护实验室工作者和环境，设计者必须建立一个恰当的通风系统。
本文将介绍实验室通风系统的设计要素，包括实验室通风系统的种类、通风量的计算、气流方向和过滤设备的选择。
实验室通风系统种类实验室通风系统一般分为两种：一种是负压通风系统，一种是正压通风系统。
负压通风系统可以避免危险化学品等污染物在实验室内扩散到其他区域，因为气流总是从外部流进实验室。
这种系统一般用于生物实验室、病毒学实验室、放射实验室等具有强污染性的实验室。
正压通风系统则是将气流从实验室内部排出，从而保证室内气压大于室外气压，尽可能防止有害物质从外部进入实验室，因此它通常被用于一些更清洁的实验室，如纯水实验室、化妆品实验室等。
通风量的计算通风系统的基本参数是通风量，通风量需要根据实验室的面积和预计实验室内产生的有害气体和粉尘浓度而定。
为了计算通风系统所需的通风量，设计者需要确定以下信息：1. 实验室的面积和室高；2. 实验室的用途；3. 实验室所使用的化学品以及实验时可能产生的有毒气体和粉尘的种类和浓度；4. 实验室内的人数；5. 实验室内设备的数量和功率。
所有这些因素都需要及时考虑，以确定通风量的要求和通风系统的设计参数。
气流方向正确的气流方向对于实验室的安全和健康至关重要。
设计师必须确定实验室内的气流方向以避免有害气体和粉尘的有害后果。
实验室通常分为几个不同的区域，需要确定气流方向的区域主要包括实验区、存放区和办公区。
实验区实验区是最易受污染的区域，为了防止污染物进入通风系统，气流方向需要向实验区移动，从室内向室外排放。
存放区存放区通常储存大量的化学物品和实验设备。
由于这些物品可能会释放出有毒气体和气味，它需要一个开放的通风系统来排放气体。
气流方向应该从存放区<strong>排到实验区</strong>, 在这个过程中也必须考虑气流的温度和湿度变化。

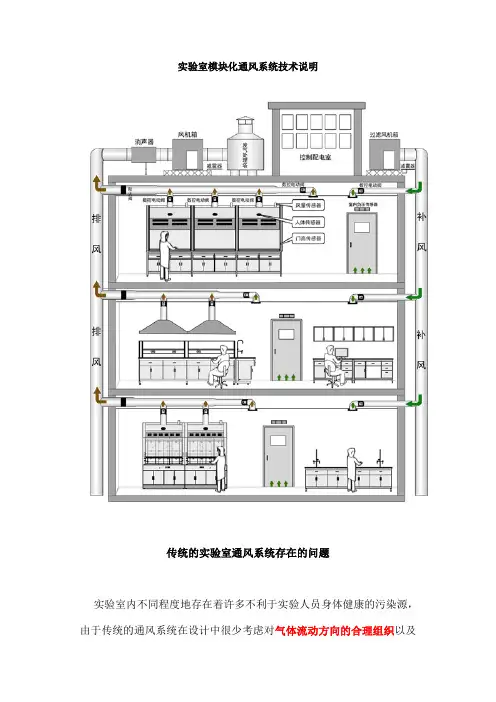

实验室模块化通风系统技术说明传统的实验室通风系统存在的问题实验室内不同程度地存在着许多不利于实验人员身体健康的污染源，由于传统的通风系统在设计中很少考虑对气体流动方向的合理组织以及对通风量的按需控制，所以导致大多数情况是：实验室内污染气体的流向无序,污染扩散；通风设备（如屋顶风机）全功率运行，造成极大的能源损耗和无法忍耐的噪音；特别是对于安装有局部空调或中央空调的实验室，所排出的室内空气全部是经过空调机冷却后的低温空气，使得空调负荷加大，能源消耗也异常的大。
合理的解决方案——自适应实验室通风系统左图是科贝通风模块化子系统示意图，自适应实验室通风系统是一个新型的“实时”“按需”通风系统，它能自动适应操作者对实验室通风的需求，以最经济性的投资和最低的使用成本，换取最佳的使用效果。
该整个实验大楼的通风系统由许多模块化的子系统构成一个整体的通风系统。
每个子系统可自成体系运作，也可受控于中央控制系统。
1.模块化的子系统模块化的子系统，互不干扰，独立运行。
就整个大楼通风系统而言，其可靠性会大大提高。
实践中这种思路是行之有效的，它实现了高性价比的初始投资。
而且事实上，该系统还可以实现免维护。
2.节能设计--变风量控制系统其主要原理是在通风柜上安装传感器，当柜门上下移动时，传感器随即做出反应，计算得到实时的排风量需求，然后调节排风风机的排风量以及智能数控电动阀的开启程度,使得通风柜的操作表面风速始终保持在0.5m/s的标准范围内。
使用智能变频风机与之配合，才能保证整个通风系统的顺利运行。
该控制系统，有效的实现了“按需通风”，保证了排风量是实际使用情况中的最小合理值。
3.模块化子系统的集中控制我们根据实验室的工作时间安排，在中央控制系统中设定了自动的开机关机时间表，统一控制所有的子系统。
同时，为了满足实验室的特殊工作要求，每个子系统在有实验进行的情况下是不会关闭通风系统的，保证了系统的人性化设计。
4.系统的静音效果在实验室通风系统指标中，操作端的低噪音是科贝公司引以为自豪的指标。
实验室通风系统设计方案说明一、工程概况：实验室设于一楼，实验室中有9台通风柜和12个万象吸风罩，风机安装于楼顶。
根据现场情况及客户的要求，我公司将实验室通风工程分为4个排风系统和一条补风管道（给通风柜内补风），风管主管由屋顶开孔引出。
二、排风系统简介：通风柜按照排风方式分类：分为上部排风式、下部排风式和上下同时排风式三类。
为保证工作区风速均匀，对于冷过程的通风柜应采用下部排风式，对于热过程的通风柜采用上部排风式，对于发热量不稳定的过程，可在上下均设排风口随柜内发热量的变化调节上下排风量的比例，从而得到均匀的风速。
通风柜按照进风方式分类也分三类。
通过室内进风在柜内循环后排出室外称为全排风式，这是应用非常广泛的一种类型。
当通风柜设置于采暖或对温湿度有控制要求房间时，为节省采暖，空调能耗，采用从室外取补给风在柜内循环后排出室外的方式称为补风式通风柜。
再一种就是变风量控制式的通风柜。
普通的定风量系统需要人工调整固定叶片的风阀，调节通风柜的排风量，当调节阀门到某一角度时达到希望的面风速。
变风量控制是通过调节阀门的传感器改变风量达到给定的面风速，当然标准式成本低、变风量成本高，适用于要求精度高的场合。
通风柜按照使用状态分类可分为整体式下部开放式、落地式、两面式、三面玻璃式、桌上式、连体式以及根据不同实验使用需要而设计的对放射性实验的、对合成实验的，对过氯酸实验的专用通风柜。
排风系统:1、本系统通风设备有：1500*800*2350mm通风柜9台、风罩12台。
2、风机选型：A:系统设计理论流量为12194，风机采用防腐蚀玻璃钢离心风机，数量：3 台，型号：F4-72-6A 4Kw；安装在楼顶。
B:系统设计理论流量为7164，风机采用防腐蚀玻璃钢离心风机，数量：1 台，型号：F4-72-5A 2.2Kw；安装在楼顶。
风机性能参数：Ne=4kw Qe=12194 Pe=716Pa n=1450rpmNe=2.2kw Qe=7164 Pe=580Pa n=1450rpm3、系统控制：采用PLC变频控制系统，自动跟踪、调节系统风量；排毒柜等通风设备加装调风阀，控制设备风量；风机入口处加装消声器，对系统排气进行噪声处理。

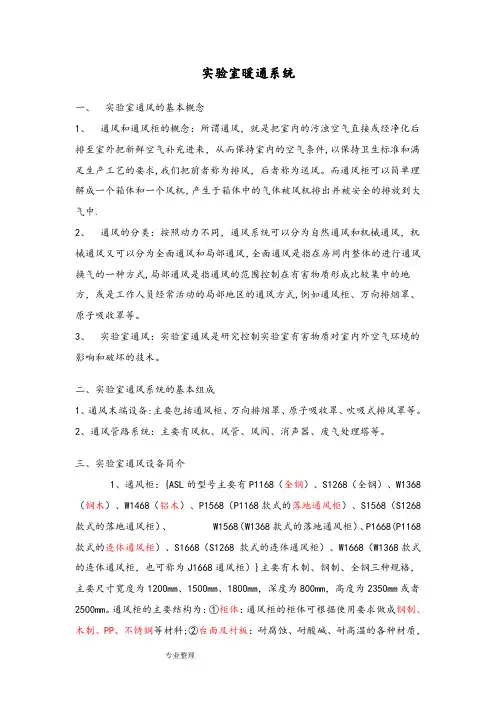

实验室通风系统--技术参数详解一、实验室通风的基本概念1、通风和通风柜的概念：所谓通风，就是把室内的污浊空气直接或经净化后排至室外把新鲜空气补充进来，从而保持室内的空气条件，以保持卫生标准和满足生产工艺的要求，我们把前者称为排风，后者称为送风。
而通风柜可以简单理解成一个箱体和一个风机，产生于箱体中的气体被风机排出并被安全的排放到大气中。
2、通风的分类：按照动力不同，通风系统可以分为自然通风和机械通风，机械通风又可以分为全面通风和局部通风，全面通风是指在房间内整体的进行通风换气的一种方式，局部通风是指通风的范围控制在有害物质形成比较集中的地方，或是工作人员经常活动的局部地区的通风方式，例如通风柜、万向排烟罩、原子吸收罩等。
3、实验室通风：实验室通风是研究控制实验室有害物质对室内外空气环境的影响和破坏的技术。
二、实验室通风系统的基本组成1、通风末端设备：主要包括通风柜、万向排烟罩、原子吸收罩、吹吸式排风罩等。
2、通风管路系统：主要有风机、风管、风阀、消声器、废气处理塔等。
三、实验室通风设备简介1、通风柜主要尺寸宽度为 1200mm、1500mm、1800mm，深度为 800mm，高度为 2350mm。
通风柜的主要结构为：①柜体：通风柜的柜体可根据使用要求做成钢制、木制、塑料、不锈钢等材料；②台面及衬板：耐腐蚀、耐酸碱、耐高温的各种材质，进行高温或强酸碱操作的内层板要用不锈钢除渣除油静电喷涂环氧树脂粉末；③活动拉门：装在柜体表面上的透明玻璃，使用户远离有害的化学物质和气体，同时使有害气体通向通风柜的内部管道；④导流板：控制气流流经通风柜时的形状，减少空气流入通风柜时产生的由于方式不定造成的回流或涡流，提高使用效率（会对噪声及静压产生影响）；⑤集流环：位于通风柜的顶部，将通风柜的气体导向风排放（对通风柜的效率和噪声有着重要的影响）；⑥调风阀：通风柜的附属部件，来调节通风柜的排气量以及最佳表面风速；⑦水龙、考克、水杯等配件。
2、万向排烟罩：主要为 PP 材质，规格Φ110mm。
互联网会议PPT资料大全技术大会产品经理大会网络营销大会交互体验大会3、原子吸收罩：主要为不锈钢材质，规格一般为 400×400mm。
四、通风管路的材质要求1、圆形风管通风效率高但直径不宜太大。
由于北方冬季室内外温差较大，室外管道可选用玻璃钢产品，对于一般的实验室，若室内排放的气体没有腐蚀性，风管可以采用镀锌铁皮。
2、若实验室排放的废气有一定的腐蚀性，风管应采用耐腐蚀材料的 PVC、玻璃钢风管；如果通风系统废气含强酸（如盐酸、硝酸等），通风管道应该选用 PP 材质。
对于没有或只有轻微腐蚀或客户要求的话，也可选用不锈钢风管。
3、如果客户要求对系统进行补风，可选用镀锌管进行补风，补风风机也可选用低噪音轴流风机，在特殊情况下，也可考虑软管连接（如铝箔管、塑料软管等）。
五、通风管路的尺寸及计算方法1、常用圆形风管尺寸：①单台原子吸收罩主要选用Φ160（DN150）管；②万向排烟罩主要选用Φ110（DN100）管；③单台、两台通风柜支、干管主要选用Φ315（DN300）管。
2、常用方形风管尺寸：如果系统较复杂，或同一房间平行设有三台或三台以上的通风柜，或实验室高度有限，圆形风管无法安装，可以考虑选用方形风管。
方形风管的边长标准尺寸如下（单位为 mm）：120、160、200、320、400、500、630、800、 1000、1250，由于通风柜宽度为 800mm，故选用方管长边尺寸不宜超过 630mm，而且最好选择正方形，如果条件不允许也可选用矩形，但每个单最好统一。
3、风管尺寸方法：①圆形风管计算方法：Q=（3600×πd2v）/4，{Q--排风量，m3/h； d--风管直径，mm；v—管内风速，m/s；②方形风管计算方法：Q=3600×a•b•v，{Q-- 排风量，m3/h；a、b--风管边长，mm；v--管内风速，m/s}。
4、风管厚度标准：根据国家标准，选用通风系统属于中、低压系统。
中、低压系统 PVC 圆形风管厚度标准如下：风管直径 d（mm）板材厚度（mm） d≤320 3.0 320＜d≤630 4.0 630＜d≤1000 5.01000＜d≤2000 6.0中、低压系统 PVC 方形风管厚度标准如下：风管长边尺寸 b （mm）板材厚度（mm） b≤320 3.0320＜b≤500 4.0 500＜b≤800 5.0 800＜b≤1250 6.0中、低压系统玻璃钢圆形风管厚度标准如下：风管直径 d（mm）或方形风管长边 b（mm）板材厚度（mm） d （b）≤200 2.5200＜d（b）≤400 3.2 400＜d（b）≤630 4.0 630＜d（b）≤1000 4.8 六、风机分类及选用1、风机的分类：按照气流方式，风机分为离心式（常放置在屋外）、轴流式（常放置在屋内）和混流（斜流）式三种；按照材质分类，风机主要有普通钢制风机、不锈钢风机、PVC 风机和玻璃钢风机等。
我公司主要选用的风机有玻璃钢离心风机、玻璃钢斜流风机、PVC 离心风机和不锈钢离心风机。
风机风口粗细一般分为 2.8、3.2、3.6、4.0、4.5、5、6 几种，选择风机要让风机风口大于主管道尺寸。
2、①轴流风机的特点是：耗电量小，运行费用低，但噪音大，风机抽力小（风压小），适用于简单系统，一般安装在墙上或管道上；②离心风机的特点是：耗电量大、运行费用较高，噪音较大，风机抽力大（风压大），适用于复杂系统，主要安装在室外或楼顶；③斜流风机的特点是：耗电量、运行费用、风机抽力处于前两者之间，噪音较小，适用于简单系统，一般安装在室内。
3、风机的几个主要参数：①流量（Q）单位时间内流经某一流道截面的流体体积；②风机转速（n）风机转子的速度，单位 r∕min；③效率（η）风机的做功效率η=（W 有用∕W 总）×100%；④压力（P）风机的全压（Pt）分为动压（Pd）和静压（Ps）两部分。
静压是指风机克服整个通风系统的摩擦阻力所必须具备有的压力，它由通风柜、百叶、调风阀、风管、风机整个系统的特性决定，动压是气体以一定的速度排放所具有的那部分压力，在标准状况下计算 Pd=0.5PV2（P 空气密度，通常为 1.2；V 风速，单位 m/s）。
4、风机的选用：在 3.5F 以下，4000m∕h 以下，2 台通风柜以下可以选择斜流风机，以上选择离心风机。
①单台万向排烟罩、原子吸收罩，如果管路较简单，直接从房间穿墙或穿窗对外排放，则可选用玻璃钢斜流风机。
设计人员可根据系统的情况，选用 FSJG-2.5F 型（配用电机功率为 N=0.09kw）或 FSJG-3.0F 型（配用电机功率为 N=0.18kw）斜流风机；如果管路较复杂，弯头较多，则可选用 F4-72-3.0A 型（配用电机功率为 N=0.55kw 或 0.75kw）或 F4-72-3.2A 型（配用电机功率为 N=0.55kw 或 0.75kw）离心风机；②单台排毒柜，如果管路系统较简单，直接从房间穿墙或穿窗对外排放，则可选用 FSJG-3.5F 型（配用电机功率为 N=0.18kw）斜流风机；如果系统较为复杂的话，应该选用离心风机。
管路不太复杂，则可选用F4-72-3.5A（3.6A）型，配用电机为 0.75kw 或 1.1kw。
如果客户要求风量比较大，系统较为复杂，则可选用 F4-72-4A 型风机，配用电机功率为 1.1kw。
单台排毒柜系统阻力约 80-100Pa，单个弯头阻力约 40-50Pa。
选用风机时，由于国内厂家风机参数有一定水分，应该适当放一定的余量；③多台排毒柜及复杂系统，对于两台或两台以上排毒柜的通风系统，一般采用楼顶高空排放或室外排放，风机一般选用离心风机。
风机的型号可根据系统的总排风量和系统阻力选用。
对于同时能满足系统的排风量和系统压力的风机，我们应该尽量选用型号偏大，电机功率偏小的风机。
④一台风机带动两台或几台排毒柜的系统，为了能单独控制排毒柜的开闭，应该在每一台排毒柜上设计一个电子调风阀。
电子调风阀的型号一般为Φ315mm。
七、实验室通风系统设计参数1、对于客户要求对实验室进行通风设计的，通风换气量可根据房间的换气次数来确定，实验室的换气次数取每小时 10-12 次，特殊情况可以相应增大。
[房间通风一般选择 500×500 的铁皮罩作为通风末端设备，每个通风罩通风量可达到 600m3／h，房间的长×宽×高×10（换气次数）=房间每小时的通风量，然后房间每小时的通风量除以 600 来确定通风罩的数量，支、干管风速按照 6m／s 计算]2、通风柜支管风速为 6-10m／s（计算时一般选择 10m／s），特殊情况可超过 10m／s，但不宜超过 12m／s；干管风速为 10-14m／s（计算时一般选择 10m／s，如果管道比较长选择 12m／s，如果风量大选择 14m／s）。
3、通风柜面风速一般控制在 0.375-0.75m／s 之间，验收标准一般取 0.5m／s，最佳面风速为 0.508m／s。
（测量面风速时，一般将拉门拉至 5cm 高度测量，风速达到 0.3-0.5 m／s 即算合格，如果拉门高度过大时，测量拉门下方 5cm 高度处风速，也可合格）。
通风柜的危险等级平均面风速（m／s）最低面风速（m／s）备注高 0.622-0.75m／s 0.5m／s 中 0.5m／s 0.4 m／s 低 0.375-0.4m／s 0.25m／s4、室外噪声应控制在 70dB（A），实验室内噪声应控制在 55dB （A），（室内噪声 GB60 分贝超标，室外噪音大约为 75 分贝）。
风机的噪声可以分为本身的机械噪声（此噪声主要由风扇质量不同引起）和风声（为主要噪声）。
在风机功率不大的情况下，可通过在风机上方加防雨罩来消除风声，在使用大功率风机时一般在风机进出口加消声器来消除风声，机械噪声主要靠建隔音墙、小黑屋或在风机进出口加软接头来解决。
减振的主要方法为风机底座做成减振底座并安装减振器或加装减振垫。
5、通风量（Q）=表面风速（vs）×排毒柜开口面积。
电子调风阀的作用是通过调节每台通风柜的风管半径来调节每台通风柜的通风量，来达到当通风柜开口面积变化时保持表面风速不变。
6、排风量（Q）=表面风速（vs）×排毒柜开口面积。
变频系统的作用是改变风机的转速来改变风机的通风量，当一套通风系统中只有少量几台通风柜工作时，变频系统自动调节风机的转速，从而改变风机的通风量，从而保证通风柜的面风速恒定。
变频系统和调风阀的作用类似，但如果只使用调风阀，则当一套通风系统中只有少量几台通风柜工作时，风机仍然以最高转速工作，而使用变频系统后，调整风机转速可节省能源。
