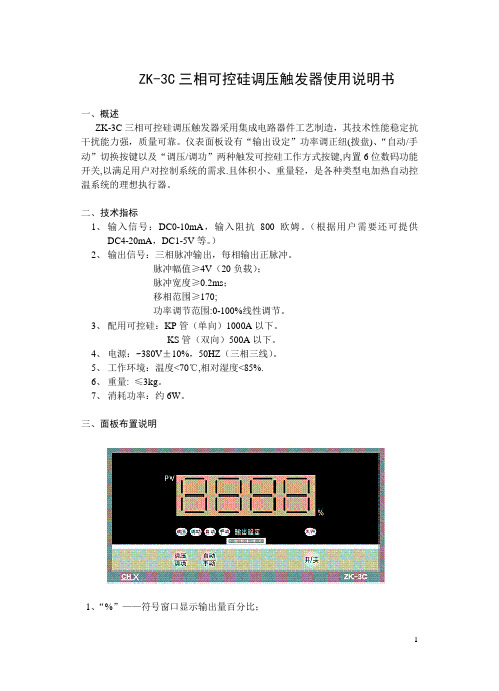

ZK-3C三相可控硅调压触发器使用说明书一、概述ZK-3C三相可控硅调压触发器采用集成电路器件工艺制造，其技术性能稳定抗干扰能力强，质量可靠。

仪表面板设有“输出设定”功率调正纽(拨盘)、“自动/手动”切换按键以及“调压/调功”两种触发可控硅工作方式按键,内置6位数码功能开关,以满足用户对控制系统的需求.且体积小、重量轻，是各种类型电加热自动控温系统的理想执行器。

二、技术指标1、输入信号：DC0-10mA，输入阻抗800欧姆。

（根据用户需要还可提供DC4-20mA，DC1-5V等。

）2、输出信号：三相脉冲输出，每相输出正脉冲。

脉冲幅值≥4V（20负载）；脉冲宽度≥0.2ms；移相范围≥170;功率调节范围:0-100%线性调节。

3、配用可控硅：KP管（单向）1000A以下。

KS管（双向）500A以下。

4、电源：~380V±10%，50HZ（三相三线）。

5、工作环境：温度<70℃,相对湿度<85%.6、重量: ≤3kg。

7、消耗功率：约6W。

三、面板布置说明1、“%”——符号窗口显示输出量百分比；2、“输出调节”——设定输出功率；3、“调压/调功”按键——选择触发可控硅工作方式；4、“自动/手动”按键——选择手动调正或自动调正；5、“开/关”按键——启动、停止触发可控硅。

四、安装与接线1、外形尺寸：（长χ宽χ深）160х80χ130；安装面板开孔尺寸：152χ762、接线端如图所示3、与四种典型控制电路连接，使用接线图（仅供参考）说明：1.ZK-3C接线无相序要求;2.订货时,请说明控制电路形式。

五、仪表的使用方式1、ZK-3C接线相序要求，共有三组线，使用中请区别清楚，严格按图接线，要求将所有的线仅靠可控硅引出到仪表。

2、查各接线端子接线无误，可接通电源，此时“%”窗口亮，调压指示灯亮（或调功指示灯亮）。

3、“输出调节”拨盘左旋到始点。

4、按“手动/自动”选择输出方式按键，按一次手动输出指示灯亮，按第二次自动输出指示灯亮。

三相交流调压电路(单向可控硅反并联)一、三相交流调压电路（单向可控硅反并联）1、主电路电气原理图K1G5负载负载G3G1CTG2G6G4K4VTK4K3CT电源K6输入K6VT600VACK5CTK2K2VTN/N'N/N'CCCCCBCBV2CACA2、反馈信号说明A. 当负载以稳定交流电流为目时应采用交流电流反馈，从而组成交流电流闭环调节系统，此时的交流电流反馈器件多采用交流电流互感器CT来完成，CT二次额定输出电流要求满足2.0V< 2?R1?10.0V（R1：电流-电压转换电阻，位于触发器左部居中，此时需要焊上）B. 当负载以稳定交流电压为目时应采用交流电压反馈，从而组成交流电压闭环调节系统，此时的交流电压反馈器件多采用交流电压互感器VT来完成，VT二次额定输出电压要求满足：5.0 < V2 ?10.0V（R1：电流-电压转换电阻，位于触发器左部居中，此时不要焊上）C. 当系统采用开环控制时，可以不装设反馈器件，此时应在积分器电容C11 两端并联一支20K的普通电阻。

当给定信号从最小值到最大值变化而主电路输出并不从最小值到最大值跟随变化，此时应把给定信号设定为最小值，调节触发器上的电位器W0使主电路输出也刚好为最小值即可（若此时给定信号最大值与主电路输出最大值跟随性还相差较大时可适当调节电阻R12的阻值即能满足要求）。

D. 当反馈信号为直流信号时，为了消除主电路最小值输出的死区，应把触发器中的二极管D4、D9（位于触发器左部偏上，有明显的丝网加重标记）用短接线进行短接，短接后接线端子“CC”与“GND”为等电位。

3、触发器接线原理图R=3MMK1N/N'K1NAL1G1G1AL2故障信号输出G4G4CACAK4K4MAX:5MACBCB反馈信号输入K3K3CCCCG3G3KCFH03+5V+5V+5V电源输出G6138MMG6UG给定信号UGK6K6GND公共地GNDK59VK5G5180V-240VAC9VGNDG5G29V9VG2K2K2231MM4、调节及保护电路说明C11为闭环调节积分器电容；W1为反馈比例调节电位器；W2为保护整定调节电位器，当UF > 2V时，经过几秒钟延时后保护电路动作，封锁脉冲，同时对外发出故障信号（保护电路只对反馈信号所代表的电气参数起保护作用；保护电路动作后须断电复位）。

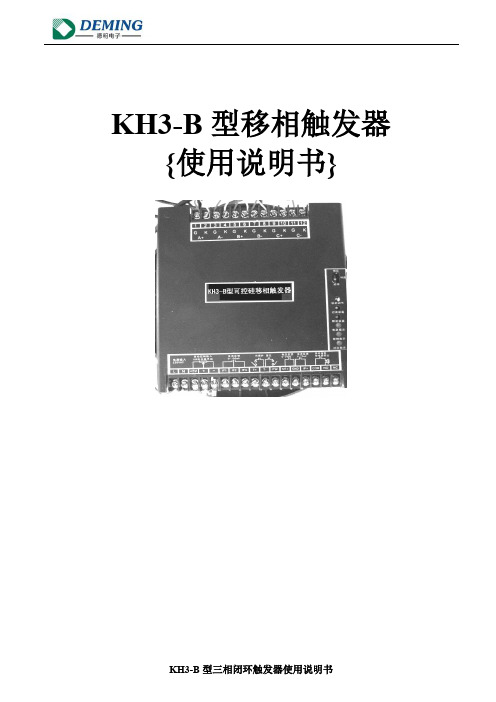

KH3-B型移相触发器{使用说明书}KH3-B型三相闭环触发器使用说明书一、概述KH3-B型三相闭环触发器是引进国外最先进的专用可控硅移相触发集成电路。

输出触发脉冲具有极高的对称性和稳定性，不随环境温度变化，无相序要求。

内含完整的缺相、过流、过热等故障保护功能；具有高精度、功能完善、使用简单可靠、易调试、抗干扰性强等优点。

它可广泛的应用于工业各领域的电压电流调节，适用于电阻性负载、电感性负载、变压器一次侧及各种整流装置等。

其主要应用于大功率电源、高频设备交直流调压、盐浴炉、工频感应炉、淬火炉、熔融玻璃的温度加热控制及各种工业炉；整流变压器、调工机、电炉变压器一次侧、充磁退磁调节、直流电机调速控制、电机软启动节能装置；以镍、铁铬、远红外发热元件及硅钼棒、硅碳棒等加热元件的温度控制等等。

二、性能特点○无相序要求限制，可用于电源为220V与380V、660V、1140V电源频率50/60Hz电网。

○能与国内外各种控制仪表（温控仪）、微机的输出信号直接接口。

○适用于阻性负载、感性负载、变压器一次侧等各种负载类型。

○具有软启动软停止功能，减少对电网的冲击干扰，使主电路更加安全可靠。

○驱动能力强，每路可以输出800毫安的电流，可以驱动4000A可控硅。

○具有缺相、过流、过压保护功能。

○故障报警输出功能。

（外接蜂鸣器和指示灯）○急停功能。

○温控保护功能。

○具有开环、恒电流、恒电压三种控制模式，应用于不同的场合。

○一体化结构：集电源、同步变压器、触发控制电路、脉冲变压器于一体。

结构紧奏，调试容易，接线简单。

○采用铝壳防护安装，安全防尘。

三、主要技术指标及使用输入信号：4-20mA（通过P1跳线选择短接S1）DC 0-5V（通过P1跳线选择短接S2）DC 0-10V（通过P1跳线选择短接S3）10K电位器（手动调节时）输出规格：三相或三相两路触发0-100％输出量。

移相范围：0-180。

触发容量：≤4000A可控硅（晶闸管）。

TC300数字式三相全控整流触发板使用说明书（通用恒压恒流控制）以下为特别需要注意事项：1、任何情况下都不可以在带电状态下拔插接线或试图触摸插座内各接点，以防触电和发生意外。

2、本机设计使用于阴凉干燥环境，需保持良好的通风散热环境，请不要在浸水、阳光曝晒场所工作，也不要在超过电气特性要求的温度范围之外工作。

3、任何情况下请勿将本控制板在超越设计极限状态下运行。

4、请严格按照本使用说明操作，对于不按本操作说明所造成的任何设备或人身伤害，本公司不承担任何民事和刑事责任。

5、任何情况下请都不要打开本机机壳，以防电击。

如本机出现故障请至致电本公司，我们将尽快协助排除故障，请不要试图维修本机。

6、一定要确认控制器需要可靠接地。

否则将会导致机壳带电，发生严重安全事故！！！产品概述：TC300三相数字整流可控硅触发板采用工业级高性能微处理器，高度数字化军工品质设计，Fuzzy-PID智能调节，集开环调压、闭环恒压和恒流三种调节方式于一体，控制可控硅实现恒压限流或恒流限压，功能参数设定采用按键操作，故障报警、界面参数采用LED数码管显示，设定参数自动储存。

控制板带自动判别相位、缺相保护、上电软起动、缓关断、恒流输出、恒压输出、过压保护、过流保护、工作状态指示等功能。

具有三相全控桥式整流、三相半控桥式整流、双反星整流触发方式，可触发5000A以下的可控硅，适用于工业各领域的电压电流调节的阻性负载、感性负载、容性负载等各种负载类型，广泛应用于直流电机调速、电解电镀、充放电、三相晶闸管电源、电加热温控等设备。

该三相数字整流可控硅触发板具有多种给定控制信号选择，支持0-5Vdc、0-10Vdc、0-10mA、4-20mA等输入自动控制模式，也可用电位器（10K 2W）及通过面板按键手动控制，灵活方便，所有参数均为数字量，无温度漂移变化，提高了调节精度和电源利用效率，减少对电源的污染，具有稳压精度高，可靠稳定性好。

同时本控制板具有强抗干扰能力，采用独特防干扰措施，恶劣干扰环境正常运行，输出全部采取隔离技术，具有多种保护功能，适用范围宽。

KY-23-1可控硅触发板使用说明KY-23-1为KY-23的改进型：①增加了一个过流过压保护选择端子“GB”。

该端子与“Y”端子相接是过压保护；与“L1”端子相接是直流过流保护；与“L2”端子相接是交流过流保护。

原KY-23是过流还是过压保护取决于端子“K”的接线，在电压闭环控制时只能过压保护。

②KY-23-1将原接线端子改为插头形式，方便维修更换。

一、主要特点1．闭环控制，可实现稳流或稳压的比例积分调节。

2．适用于单相变压器原边的可控硅调压控制，以及电机等其它单相感性负载的控制。

用于变压器原边控制时，变压器完全空载也可稳定地从零调至最高电压。

也适用于阻性负载的调压控制。

3．应用单片机技术，无上电冲击，可适应于不同的控制方式。

4．三种控制信号输入方式：① 2.2K电位器手动调节。

② DC 0～10mA电流信号调节。

③ 4～20mA电流信号调节。

如果需要DC 0～10V电压信号调节，请参阅后面的说明稍做改动即可。

5. 反馈信号分为：电流反馈AC 0～5A、DC 0~75mV和电压反馈AC 10～380V 、DC 10~550V（可通过改变几个电阻的阻值由用户任选反馈电压），由此可闭环稳流调节或稳压调节。

出厂时按DC10V反馈而调。

建议：为安全起见，反馈电压较高时最好用变压器降压隔离。

6. 可通过一个转换开关方便地实现手动调节和自动调节的转换。

7.可通过一个转换开关方便地实现稳流调节和稳压调节的转换。

8.电源电压单相220V或两相380V（和负载相对应），不需要外接变压器。

9.带有过流过压保护继电器，一组3A常开常闭触点输出。

10.移相范围0--170°。

11.触发脉冲形式：10KHz脉冲列。

12.触发脉冲幅值：15V；触发电流：300mA。

13.触发板尺寸：187mm×120mm×35mm。

二、使用与调整1．接线端子XT1的端子G1、K1、G2、K2为可控硅的触发信号。

SH30A三相智能型可控硅控制器使用说明书上海史晖自动化设备有限公司SH30A三相智能型可控硅触发器使用说明书产品特点◆自动判别R.S.T三相相位◆自动/手动控制任意切换◆电压限制：0-100%可调◆带上电缓启动，时间可调◆负载接法不限，可设定◆LED三色灯指示运行/故障◆调压分辨率：0.2 °，线性化精度：±0.3V◆全智能三相六路宽脉冲触发电路，安全.可靠.稳定◆调压、周波调功、PWM调功，三种工作模式任意设定◆三相负载任意断一相时另两相可以继续工作一、主要技术指标：1 输入信号4～20mA DC 输 入， 接受阻抗：100 Ω ； 0～10V DC输入 ，输入阻抗450KΩ0～5V DC输入 ，输入阻抗450KΩ2 调节输出分辨力调节输出分辨力：0.2 °。

线性化精度：±0.3 V3 负载方式50Hz 三相380V AC ，中心接地或不接地可选。

4 LED状态显示灯输入指示LED灯(1支)：红色：4～20mA 输入信号指示三色状态LED灯(1支)：绿色，运行（有输出）黄色闪烁，停机（无输出）红绿闪烁，散热器超温报警（无输出）5 缓启动缓关断缓启动：0-120 秒可调。

首次上电或手动转自动时启动, 用于降低冷态启动的平均功率，减小对负载的冲击。

缓关断：10秒，不可调6 启动/停止开关（外接开关）R1端：CN1-3端子，RS端：CN1-7端子R1 - RS端：无电压接点输入短路：缓关断, 开路：缓启动7 一组报警输出继电器报警输出： ALM，报警接点，容量 240V AC 1A （纯阻）。

8 散热器超温保护CN3检测散热器温度信号，常闭点。

建议使用75℃常闭温度开关。

当散热器温度超过75℃时，温度开关断开，触发板急停。

若不使用温度开关，CN3两端子需短路。

9 控制方式调相控制：连续调压调功控制：阻性周波过零调功10 移相范围0～175°,星型负载（中心点接地）0～150°,三角型负载或星型负载（中心点不接地）11 驱动输出配单硅反并联式可控硅模块可变宽度脉冲：8°~120°电压：5V 电流：100mA最大（最大可触发西门康SKT1000单硅反并联）12 手自动切换可转换手动或自动调节，配10K电位器可手动调节输出功率。

SinePowerST30数字式三相全控触发板使用说明书（双闭环恒压恒流控制）---------------------------------------------------------------------------------------------------------- 深圳市正弦动力技术有限公司版权所有电话Tel：传真Fax：手机Mob：技术支持QQ：719659769邮箱Email：sales@网址：版本号：V2.0（2018）---------------------------------------------------------------------------------------------------------- 请下载电子版，本说明书内容仅供参考，我们将不断改善用户体验，如技术参数变更，恕不另行通知用户。

目录操作前的安全规范及注意事项……………………………………………………………………………………3页一、产品概述………………………………………………………………………………………………………5页二、技术规格………………………………………………………………………………………………………5页三、性能特点………………………………………………………………………………………………………7页四、显示屏面板操作………………………………………………………………………………………………8页五、控制板端子定义………………………………………………………………………………………………9页六、菜单显示及参数操作说明……………………………………………………………………………………11页七、输出反馈控制接入说明………………………………………………………………………………………14页八、常见问题分析及排除…………………………………………………………………………………………15页九、主回路及控制回路接线示意图………………………………………………………………………………15页操作前的安全规范及注意事项：>>安全规范：1、本产品的错误使用可能造成产品永久性损坏或严重的人身事故，因此必须严格遵守本手册的操作规程、国家和行业的相关标准以及安全规范。

三相移相可控硅触发器产品例图产品型号TSCR-B三相可控硅触发器优特点：只要个信号：（多种控制信号输入：DC 4-20mA、DC 1-5V、10k电位器），就能给出最佳线性，任意调温调速调压。

可直接触发800A以下的晶闸管另有3000A以下的触发板。

本控制板由进口高性能单片机作为控制、运算放大器、脉冲变压器等单元组成。

可以与各种自动化仪表配套使用，对仪表无干扰，也可以外接电位器手动控制，广泛应用于负载要求连续平滑调节，拧制精度较高或不允许大电流冲击的控制系统。

如交直流电机调速、调压、充电等。

主要用于单相纯阻性负载、三相感性负载或变压器原边控制，如硅碳棒、硅钼棒、适应范围通用可控整流：适用于电解,电镀,充电,稳流稳压可控整流装置调压移相：适用于三(单)相交流调压或整流带电阻,电感负载化工电解：适用于化工,冶炼行业大电流可控整流装置充放电：适用于蓄电池充放电装置直流电机调速：适用于直流电机调速装置发电机励磁：适用于同步电机励磁装置电动机励磁：适用于电动机励磁装置电动机软启动：适用于交流电动机可控硅软启动装置额定电压：AC380-440 产品系列：TR电流性质：交流额定电流：800A 线圈功率：75mA 触点切换电流：1触点切换电压：1 防护特征：敞开式触点负载：弱功率应用范围：固态型号：TSCR-B 吸合电流： 1释放电流： 1 品牌：月盛触点形式：模拟量控制产品特点1·采用飞利浦高性能单片机作为控制，三相平衡度高、波形对称性好、直流成分小、线性化好、控制精度高、工作稳定。

2·工作电压宽。

输入工作线电压最低可达额定电压的4%，其控制精度基本不变。

3、18VAC/500mA单电源工作，板上还可向外提供5V/60mA输出，为外接传感器及各种调节器提供负电源，大大方便用户并降低费用。

4·触发功率大，可直接触发1500A的晶闸管。

5接线简单，维护方便。

6·多种控制信号输入：DC 4-20mA、DC 1-5V、DC 0-10V、10k电位器，7·设有软起功能，上电掉电软起保护模块。

可控硅移相触发器KJ004的典型应用电路图可控硅移相触发器KJ004电路适用于单相、三相全控桥式供电装置中，作可控硅的双路脉冲移相触发。

电参数如下：电源电压：直流+15V，-l5V，允许波动±5％(±10％功能正常)。

电源电流：正电流≤15mA，负电流≤10mA。

同步电压：任意值。

同步输入端允许最大同步电流：6mA(有效值)。

移相范围：≥l70°(同步电压30V，同步输人电阻15kΩ)。

锯齿波幅度：≥1OV(幅度以锯齿波出现平顶为准)。

输出脉冲：a．脉冲宽度：10μs～2ms(改变脉宽电容达到)。

b．脉冲幅度：>13V。

C．最大输出能力：KJ004为lOOmA(流出脉冲电流)。

KJ004A为10mA。

d．输ttl反压：BVceo≥l8V(测试条件：Ie≤l00μA)。

正负半周脉冲相位不均衡度≤±3°。

使用环境温度为四级：C：0～70℃ R：-55～85℃ E：-40～85℃ M：-55～125℃ KJ004(KJ004A)采用双列直插l6脚封装，如下图所示其引脚图。

KJ004的典型应用电路如下图所示。

该芯片由同步检波电路，锯齿波形成电路，移相电压、偏移电压和锯齿波电压综合比较放大电路及功率放大电路四部分组成。

同步串联电阻值可以按率郊扑?。
