脚手架工程施工图解

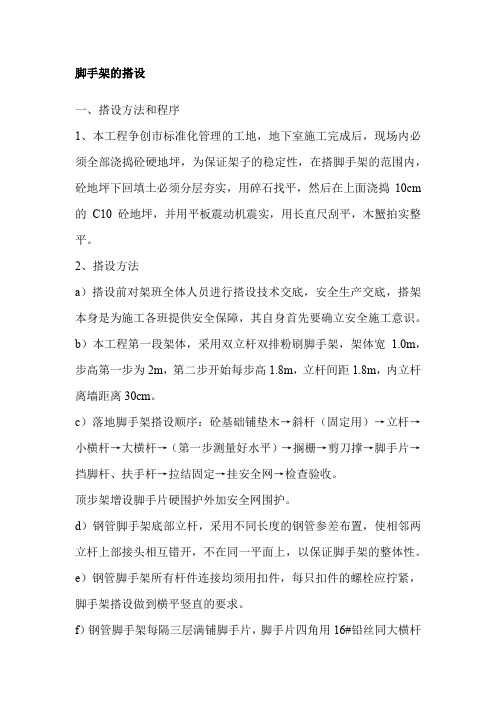

脚手架的搭设一、搭设方法和程序1、本工程争创市标准化管理的工地，地下室施工完成后，现场内必须全部浇捣砼硬地坪，为保证架子的稳定性，在搭脚手架的范围内，砼地坪下回填土必须分层夯实，用碎石找平，然后在上面浇捣10cm 的C10 砼地坪，并用平板震动机震实，用长直尺刮平，木蟹拍实整平。

2、搭设方法a）搭设前对架班全体人员进行搭设技术交底，安全生产交底，搭架本身是为施工各班提供安全保障，其自身首先要确立安全施工意识。

b）本工程第一段架体，采用双立杆双排粉刷脚手架，架体宽1.0m，步高第一步为2m，第二步开始每步高1.8m，立杆间距1.8m，内立杆离墙距离30cm。

c）落地脚手架搭设顺序：砼基础铺垫木→斜杆（固定用）→立杆→小横杆→大横杆→（第一步测量好水平）→搁栅→剪刀撑→脚手片→挡脚杆、扶手杆→拉结固定→挂安全网→检查验收。

顶步架增设脚手片硬围护外加安全网围护。

d）钢管脚手架底部立杆，采用不同长度的钢管参差布置，使相邻两立杆上部接头相互错开，不在同一平面上，以保证脚手架的整体性。

e）钢管脚手架所有杆件连接均须用扣件，每只扣件的螺栓应拧紧，脚手架搭设做到横平竖直的要求。

f）钢管脚手架每隔三层满铺脚手片，脚手片四角用16#铅丝同大横杆扎实，不得铺设挑头板；由于离墙面距离为30 厘米，必须每层用脚手片进行满铺隔离，脚手片须绑扎牢固。

g）在脚手架外侧，从第二步开始，每步须在外立杆内侧设置1.2 米高的扶手杆和30 厘米高的档脚杆，防护栏杆与立杆用扣件扣牢；第二步开始设置栏杆和档脚杆的同时设置防护安全网。

h）在南边离架体较近的，主要通道口设置双层防护棚（挑出3.0m）。

l）脚手架外侧每隔9 米（7 步）设置剪刀撑，自下而上连续设置，剪刀撑斜杆与地面成45 ~60 ，长度不小于40 厘米，并用二只转向扣件扣紧。

j）脚手架转角处，用电线与建筑物接线连接，做好接地和避雷装置。

k）脚手架搭设完成后，进行自检合格后，邀请公司质安部进行分段检查验收，验收合格挂牌后方可使用。

建筑工程外脚手架搭设标准全面图解施工技术知识（9）卸料平台应挂设限载标志牌、严禁超载。

平台前段可设置长度不小于1m的外挑部分，并挂设安全兜网，以转运较长钢管。

（10）卸料平台每次安装后均应进行验收，并作好记录。

验收合格后挂验收合格牌，井悬挂限载标志牌。

此处为脚手架空挡，使用时应张挂安全平网，并于平网上部铺设专用防滑脚手板，随楼层周转使用。

2、落地式卸料平台（1）落地式卸料平台基础应事先进行夯实或硬化处理满足承载力要求，立杆底部应设置木垫板或钢底座，并加设纵横向扫地杆，平台沿圈应满设剪刀撑。

（2）落地式卸料平台搭设高度不应大于20m。

（3）钢管扣件落地式卸料平台的立杆间距，步距及搭设高度要求通过计算来确定，符合脚手架规范要求，严禁与外架和模板支撑架连接。

（4）临边设防护栏杆，挂设安全警示、限载标志牌。

平台板铺设严密，不留空隙。

（5）落地式卸料平台每次安装完成后均应进行验收，并做好记录。

落地式卸料平台示意图十六、脚手架施工1、搭设（1）脚手架立杆搭设高度应超过作业层1.2m。

（2）脚手架立杆顶端栏杆应高出女儿墙上端1m，高出檐口上端1.5m。

（3）单排脚手架搭设高度不超过24m，双排脚手架搭设高度不宜超过50m，高度超过50m的双排脚手架，应采用双管立杆搭设或分段卸荷等措施。

（4）悬挑脚手架每段搭设高度不大于20m。

（5）脚手架开始搭设立杆时，应每隔6跨设置一根抛撑，只至连墙件安装稳定后，方可根据情况拆除。

（6）脚手架须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。

如果超过相邻连墙件以上两步，无法设置连墙件时，应采取撑拉固定等措施与建筑结构拉结。

2、脚手架拆除（1）脚手架拆除施工过程中应划分作业区，周围设围栏和警戒标志，设专人指挥。

禁止非脚手架作业人员进入安全警戒区域，如安全员或警戒员中途离场，不得施工。

（2）脚手架拆除作业必须由上而下逐层进行，严禁上下同时作业；连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差大于两步时，应增设连墙件加固。

悬挑式钢管脚手架工程施工工艺工法1 前言1.1 工艺工法概况在高层建筑施工中，悬挑式脚手架因其节省材料的特点获得了较多的运用，但以往的悬挑式脚手架是采用钢管作为悬挑支承机构，稳定性较差，不能为建筑主体的结构施工提供安全可靠的操作平台，而采用型钢材料作为悬挑梁的悬挑式脚手架，具有较好的稳定性、安全性，能满足施工安全生产需要。

1.2 工艺原理利用固定在主体结构梁板上的型钢制作的悬挑梁，并辅以悬挑梁斜拉钢丝绳稳定件作为钢管外架的承力构件，搭设钢管外架高度不超过24m，并按一定数量设置拉结点，以分段搭设满足脚手架高度的要求。

2 工艺特点2.1 采用型钢制作的悬挑梁作为悬挑式脚手架承力构件，并辅以悬挑梁稳定件，确保该脚手架在施工中的安全；2.2 悬挑式脚手架的施工便于安装与拆除；2.3 悬挑脚手架适用于伴随主体结构施工一起搭设使用，在外装修阶段由上向下搭设使用时，比较困难，危险性加大。

3 适用范围本工法适用于普通工业与民用建筑的主体结构工程施工的外维护脚手架。

4 主要技术标准《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130）《钢管脚手架扣件》（GB15831）《建筑施工高处作业安全技术规范》（JGJ 80）5 施工方法主体施工阶段，在悬挑层预埋钢筋环，在剪力墙上预留穿型钢的预留洞。

安放型钢，搭设架体，搭设过程中一次完成连墙件的安装和剪刀撑的搭设，架体完成后铺设脚手板，安装挡脚板，悬挂密目安全网。

6 工艺流程及操作要点6.1 施工工艺流程悬挑式钢管脚手架工艺流程。

施工准备→加工制作预埋环、悬挑梁（工字钢或槽钢）→安装预埋环、脚手架连墙件埋件→安装悬挑梁（含加固）→搭设脚手架架体→搭设连墙件和剪刀撑→安装脚手板和挡脚板→悬挂密目安全网6.2 操作要点6.2.1 设置悬挑梁预埋件悬挑式脚手架搭设前须预先设置悬挑梁预埋件，悬挑梁布置的间距应根据脚手架的用途、荷载计算得到的立杆间距，以及根据立面尺寸调整后的立杆间距确定，禁止将立杆悬空搭设。

建筑工程外脚手架搭设标准全面图解RSS 打印复制链接大中小发布时间：2017-07-13 14:29:53一、前言（1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。

（2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。

（3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。

二、基本参数要求（1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q23 5普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。

（2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m 时，不得发生破坏。

（3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。

（4）木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm镀锌铁丝固定在小横杆上。

三、钢管颜色（1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。

（2）红色油漆：连墙件。

（3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。

（4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。

（5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。

脚手架工程施工方案1. 外墙脚手架设计搭设方案本工程外架子采用双排扣件式钢管脚手架，架子搭设考虑结构和装修工程的使用。

脚手架钢管采用D＝48mm的钢管，扣件包括直角、回转和对接扣件，整个脚手架系统由木脚手板、小横杆、大横杆、立杆和剪力撑、拉撑杆及连接扣件组成。

立杆间距1.5m，立杆排距0.8m，步距1.8m，内排杆距结构轮廓线0.25-0.3m。

在外侧立面整个长度连续设剪刀撑，剪刀撑与地面夹角60°。

在本工程施工中，根据工程进度安排情况及时搭设外脚手架，以满足外檐施工的需要。

同时，在架子外侧满挂密眼安全网，将建筑物全面围护，最大限度地避免扬尘污染。

外脚手架在遇建筑物外檐挑出部分时搭设外挑架子。

立杆设计荷载计算：外架子设计为立杆间距1.5m，排距0.8m，采用双立杆，大横杆水平步距为1.8m，内架子据结构外皮250-300mm。

钢管实际长度的系数为1.3。

2. 悬挑钢梁的安装：先在铺设钢梁的建筑物结构楼面上测量并标出钢梁的安装位置，并在此位置“U”形卡，待楼面浇捣混凝土凝固后，将钢梁安放就位，用木质锲块卡紧钢梁，并将钢梁与“U”形卡之间用钢件（φ20mm以上钢筋、型钢或钢板）焊接在一起。

钢梁作为架体搭设基础，安装必须保证其平行度，同一道钢梁累计相对高差不超过20mm，每根钢梁内外立杆落脚处的相对高差不超过5mm。

在安装悬挑梁时，角度和标高的误差利用钢垫块调整。

安装悬挑梁时，必须先搭设一操作平台（可利用原架体），便于操作。

3.架体搭设：3.1按平面布置图将悬挑钢梁在安装平台上就位，然后开始搭设架体。

架体立杆就位离外墙距离为300mm，其轴线方向应与建筑物外墙切线方向平行，离墙距离偏差小于±1%mm。

3.2第一步架体的组装是整个架体安装质量的关键一步，必须严格控制水平度、垂直度和离墙距离。

3.3相邻立杆接头错开，以保证支架整体刚度，立杆轴向最大偏差≤20mm。

3.4同一横杆两端高度差不超过5mm，相邻提升点处横杆累计高差不得超过20mm。

脚手架搭设、验收规范图解脚手架就是土木工程施工得重要设施,就是为保证高处作业安全、顺利进行施工而搭设得工作平台或作业通道。

在结构施工、装修施工与设备管道得安装施工中,都需要按照操作要求搭设脚手架。

1、脚手架地基、基础验收1)脚手架地基与基础得施工,必须根据脚手架搭设高度、搭设场地土质情况按照有关规定进行计算;2)脚手架地基与基础就是否夯实;3)脚手架地基与基础就是否平整;4)脚手架地基与基础里就是否积水。

2、脚手架架体排水沟得验收1)脚手架搭设场地杂物清除,平整,并使排水通畅;2)排水沟得设置应在脚手架最外排得立杆以外得500mm~680mm之间;3)排水沟得宽度为:200mm~350mm之间;深度为:150mm~300mm之间;水沟得端部应设置集水井一座(600mm×600mm×1200mm)来保证水沟里得水及时得排除;4)排水沟得上口宽度:300mm;下口宽度:180mm;5)排水沟得坡度为i=0、5。

正确不正确3、脚手架垫板、底托得验收1)脚手架垫板、底托得验收就是根据脚手架高度及承载来定得;2)24m以下脚手架得垫板规格就是(宽度大于200mm、厚度大于50mm)、保证每根立杆必须摆放在垫板中间部位、垫板面积不得小于0、15㎡;3)24m以上承载脚手架得底部垫板得厚度必须经过严格计算;4)脚手架底托必须摆放在垫板中心部位;5)脚手架底托宽度大于100mm厚度不得小于50mm 。

正确不正确4、脚手架扫地杆得验收1)扫地杆必须与立杆连接,不得扫地杆与扫地杆之间连接;2)扫地杆水平高差不得大于1m,距边坡得距离不得小于0、5m;3)纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处得立杆上;4)横向扫地杆宜采用直角扣件固定在紧靠纵向扫地杆下方得立杆上。

5、脚手架主体验收标准1)脚手架主体验收就是根据施工需要经过计算,如安装普通脚手架立杆间距必须小于2m;大横杆间距必须小于1、8m;小横杆间距必须小于2m。
