后砌墙拉结钢筋

砌体拉结筋设置规范砌体结构中，拉结筋是非常重要的一环，它的设置对整个结构的稳定性和抗震性能起着关键作用。

下面将介绍拉结筋设置的相关规范。

1. 拉结筋的选材：拉结筋通常采用钢筋，选材应符合国家标准，具有良好的强度和延展性，以确保结构的安全性。

2. 拉结筋的布置：拉结筋的布置应符合结构设计要求，并按照相关规范进行设置。

拉结筋的数量、直径、间距等参数应满足设计要求，并考虑到结构的受力情况和使用要求。

3. 拉结筋的保护层厚度：拉结筋的保护层厚度应符合国家标准，一般要求不小于钢筋直径的几倍，以确保拉结筋在使用过程中不被腐蚀和损坏。

4. 拉结筋的连接方式：拉结筋与主体砌体的连接方式应满足相关规范的要求。

常见的连接方式有焊接、搭接等，连接处应符合相关标准，保证连接的牢固性和可靠性。

5. 拉结筋的固定方式：拉结筋的固定应采用专用的固定件，固定件的选择和使用应符合相关规范，确保拉结筋与主体砌体的连接牢固。

6. 拉结筋的保护：为了确保拉结筋的使用寿命和抗腐蚀性能，应在施工中注重保护。

可以采取涂刷防腐漆、包裹防腐材料等方式，防止拉结筋受到潮湿、腐蚀等环境因素的侵害。

7. 拉结筋的预应力：根据结构设计要求，一些拉结筋需要进行预应力处理。

在进行预应力处理时，应按照相关规范和施工要求进行操作，确保预应力的控制和传递。

8. 拉结筋的验收：在结构工程的验收过程中，拉结筋也需要进行检验。

检验内容包括拉结筋的数量、尺寸、固定方式等，以确认其符合相关规范的要求。

综上所述，砌体拉结筋的设置规范主要包括选材、布置、保护、连接等方面的要求。

遵循这些规范，能够确保拉结筋在使用过程中的安全性和可靠性，提高砌体结构的稳定性和抗震性能。

砌体拉结钢筋长度要求
砌体拉结钢筋是用于加强砌体结构中钢筋与砌体之间的连接和锚固的钢筋。

其长度要求因不同的砌体结构而异，但通常需要满足以下要求：
拉结钢筋的长度应不小于砌体材料厚度的两倍，且不应小于600mm。

这是为了确保砌体结构在地震等外力作用下，能够保持稳定，避免出现裂缝或坍塌等情况。

拉结钢筋的数量和布置应符合设计要求。

一般来说，拉结钢筋的数量不应少于2根，且应设置在砌体的同一层内，并沿墙高每隔500mm设置一道。

在墙体厚度大于400mm的情况下，应设置两根直径不小于6mm的拉结钢筋。

拉结钢筋的直径应符合设计要求。

通常来说，拉结钢筋的直径不应小于6mm，且不应大于16mm。

这是因为较粗的钢筋可以更好地传递荷载，提高砌体结构的承载能力，但过粗的钢筋也会增加成本和施工难度。

拉结钢筋应与砌体材料紧密连接。

在砌体结构中，拉结钢筋应与砌体材料紧密连接，以避免出现松动或脱开等情况。

因此，在施工过程中，应注意保持砌体材料的湿润度，并确保拉结钢筋与砌体材料之间没有空隙或杂物。

拉结钢筋的搭接长度应不小于600mm。

在需要搭接的情况下，拉结钢筋的搭接长度不应小于600mm，且应按照设计要求进行搭接。

同时，应注意确保搭接处的平整度和牢固性，以避免出现裂缝或脱落等情况。

总之，砌体拉结钢筋的长度要求是确保砌体结构稳定、安全的重要措施之一。

在施工过程中，应注意按照设计要求进行施工，并确保拉结钢筋的长度、数量、直径、连接方式和搭接长度等符合规范要求。

一、编制依据1. 《砌体工程施工及验收规范》（GB 50203-2011）2. 《建筑结构荷载规范》（GB 50009-2012）3. 《建筑工程施工质量验收统一标准》（GB 50300-2013）4. 工程设计图纸及相关施工图纸二、工程概况本工程为某住宅小区住宅楼，总建筑面积约XX万平方米，建筑高度约XX米，层数XX层，结构形式为框架-剪力墙结构。

砌体工程主要包括内外墙、隔墙、填充墙等。

三、拉结筋设置要求1. 拉结筋直径：应选用φ6或φ8的钢筋，具体直径根据设计要求确定。

2. 拉结筋间距：沿墙、柱高每隔500mm设置一根拉结筋，特殊情况可根据设计要求调整。

3. 拉结筋锚固长度：锚入柱内不小于100mm，每边在砌体通长设置，末端加90度弯钩。

4. 拉结筋埋设：拉结筋应居中置于灰缝内，确保其与砌体紧密结合。

5. 拉结筋连接：采用绑扎或焊接方式连接，确保连接牢固可靠。

四、施工工艺及操作要求1. 施工前，应按照设计要求绘制排版图，标明拉结筋的位置、数量及锚固长度。

2. 施工过程中，应严格控制拉结筋的间距和锚固长度，确保其符合设计要求。

3. 拉结筋埋设时，应确保其与砌体紧密结合，避免出现松动现象。

4. 拉结筋连接处应加强检查，确保连接牢固可靠。

5. 施工过程中，应做好拉结筋的保护工作，防止其受损。

五、质量保证措施1. 严格按照设计要求及施工规范进行施工，确保拉结筋的质量。

2. 施工过程中，加强监督检查，及时发现并解决质量问题。

3. 定期对拉结筋进行检测，确保其满足设计要求。

4. 做好施工记录，为工程验收提供依据。

六、成品保护措施1. 施工过程中，加强拉结筋的保护，避免其受损。

2. 施工完成后，做好拉结筋的隐蔽工程验收，确保其符合设计要求。

3. 对拉结筋进行封闭保护，防止其受损。

七、安全文明施工1. 施工过程中，严格遵守安全操作规程，确保施工人员安全。

2. 做好施工现场的文明施工，保持现场整洁有序。

3. 加强施工过程中的环境保护，减少对周围环境的影响。

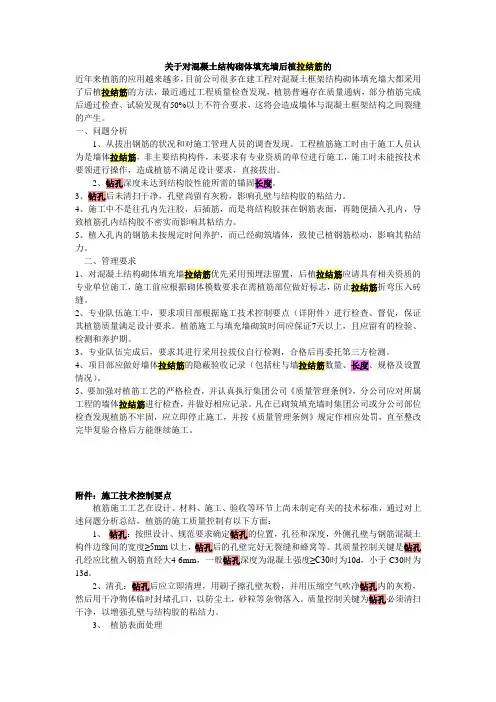

关于对混凝土结构砌体填充墙后植拉结筋的近年来植筋的应用越来越多，目前公司很多在建工程对混凝土框架结构砌体填充墙大都采用了后植拉结筋的方法，最近通过工程质量检查发现，植筋普遍存在质量通病，部分植筋完成后通过检查、试验发现有50%以上不符合要求，这将会造成墙体与混凝土框架结构之间裂缝的产生。

一、问题分析1、从拔出钢筋的状况和对施工管理人员的调查发现。

工程植筋施工时由于施工人员认为是墙体拉结筋，非主要结构构件，未要求有专业资质的单位进行施工，施工时未能按技术要领进行操作，造成植筋不满足设计要求，直接拔出。

2、钻孔深度未达到结构胶性能所需的锚固长度。

3、钻孔后未清扫干净，孔壁尚留有灰粉，影响孔壁与结构胶的粘结力。

4、施工中不是往孔内先注胶，后插筋，而是将结构胶抹在钢筋表面，再随便插入孔内，导致植筋孔内结构胶不密实而影响其粘结力。

5、植入孔内的钢筋未按规定时间养护，而已经砌筑墙体，致使已植钢筋松动，影响其粘结力。

二、管理要求1、对混凝土结构砌体填充墙拉结筋优先采用预埋法留置，后植拉结筋应请具有相关资质的专业单位施工，施工前应根据砌体模数要求在需植筋部位做好标志，防止拉结筋折弯压入砖缝。

2、专业队伍施工中，要求项目部根据施工技术控制要点（详附件）进行检查、督促，保证其植筋质量满足设计要求。

植筋施工与填充墙砌筑时间应保证7天以上，且应留有的检验、检测和养护期。

3、专业队伍完成后，要求其进行采用拉拔仪自行检测，合格后再委托第三方检测。

4、项目部应做好墙体拉结筋的隐蔽验收记录（包括柱与墙拉结筋数量、长度、规格及设置情况）。

5、要加强对植筋工艺的严格检查，并认真执行集团公司《质量管理条例》，分公司应对所属工程的墙体拉结筋进行检查，并做好相应记录。

凡在已砌筑填充墙时集团公司或分公司部位检查发现植筋不牢固，应立即停止施工，并按《质量管理条例》规定作相应处罚，直至整改完毕复验合格后方能继续施工。

附件：施工技术控制要点植筋施工工艺在设计、材料、施工、验收等环节上尚未制定有关的技术标准，通过对上述问题分析总结，植筋的施工质量控制有以下方面：1、钻孔：按照设计、规范要求确定钻孔的位置，孔径和深度，外侧孔壁与钢筋混凝土构件边缘间的宽度≥5mm以上，钻孔后的孔壁完好无裂缝和蜂窝等。

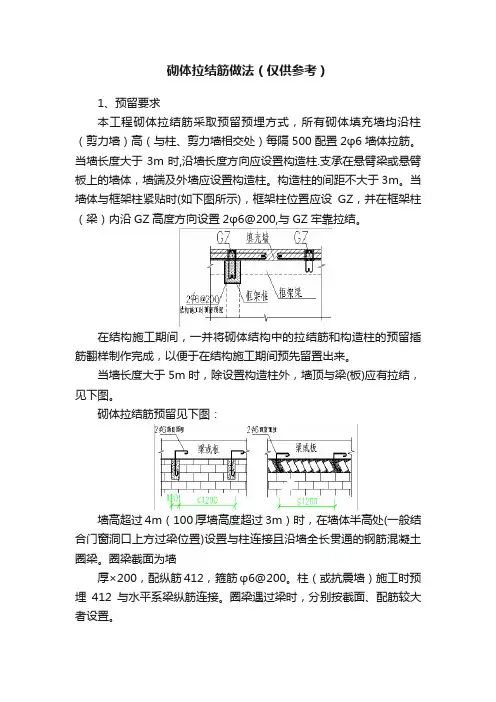

砌体拉结筋做法（仅供参考）
1、预留要求
本工程砌体拉结筋采取预留预埋方式，所有砌体填充墙均沿柱（剪力墙）高（与柱、剪力墙相交处）每隔500配置2φ6墙体拉筋。

当墙长度大于3m时,沿墙长度方向应设置构造柱.支承在悬臂梁或悬臂板上的墙体，墙端及外墙应设置构造柱。

构造柱的间距不大于3m。

当墙体与框架柱紧贴时(如下图所示)，框架柱位置应设GZ，并在框架柱（梁）内沿GZ高度方向设置2φ6@200,与GZ牢靠拉结。

在结构施工期间，一并将砌体结构中的拉结筋和构造柱的预留插筋翻样制作完成，以便于在结构施工期间预先留置出来。

当墙长度大于5m时，除设置构造柱外，墙顶与梁(板)应有拉结，见下图。

砌体拉结筋预留见下图：
墙高超过4m（100厚墙高度超过3m）时，在墙体半高处(一般结合门窗洞口上方过梁位置)设置与柱连接且沿墙全长贯通的钢筋混凝土圈梁。

圈梁截面为墙
厚×200，配纵筋412，箍筋φ6@200。

柱（或抗震墙）施工时预埋412与水平系梁纵筋连接。

圈梁遇过梁时，分别按截面、配筋较大者设置。

2、拉结筋预留方法
①砌体拉结筋预埋件加工、制作
第一步拉结筋弯曲成型(每组2根)、φ16PVC套管1根(长度180mm)
第二步将拉结筋按实箭线方向塞入PVC套管内，预埋件即制作成型
拉结筋预埋件实拍照片
②砌体拉结筋预埋。

墙体拉结筋植筋施工工法一、工法介绍框架结构和剪力墙结构工程墙或柱间的后砌墙的拉结筋，一直以来沿用在结构工程施工时予埋钢筋或型钢埋件，在结构模板拆除后将钢筋埋件剔凿出来，焊接拉结筋再砌砖墙，特别是予埋拉结筋，由于尺寸（间距）难以控制以及钢筋埋在砼中剔凿费工，造成拉结筋无法水平砌筑于砌体之中，拉结作用降低。

采用墙体拉结筋植筋法，其操作原理即在已拆摸的结构上，用冲击电钻直接钻孔注入AC或JGV型建筑结构粘合剂，将拉结筋种植于结构之上，它能有效地克服剔凿困难，钢筋间距难以控制的难题，省时省工省料，提高工作效率和墙体钢筋的受力性能。

二、施工准备1、材料准备购入AC、JGV结构胶。

其技术参数见下表：AC、JGN粘合剂的特点：A、高能复发性、不流淌、不沉淀、用量小B、可在潮湿的砼表面使用C、在高湿度的条件下也可以固化D、施工工艺简单，施工期短E、植筋效果可靠F、不易燃，毒性小2、工具准备搅拌用的容器、灰刀、计量器、冲击电钻、刷子、气泵或吸气管等。

3、作业条件准备结构模板已经拆模并清理干净。

三、操作工艺流程画线→成孔→清孔→钢筋处理→配胶→填胶→植筋→清场1、画线在已拆除模板的结构墙或柱上，按照墙体尺寸和钢筋设计间距（通常为500mm）画出需要植筋的位置。

2、成孔按照设计要求钻取植筋孔，深度一般为所植筋直径的15倍，但不小于100mm，孔径应大于钢筋直径的4~6mm（Φ6钢筋可用10mm钻头钻孔）。

由于成孔时，水平垂直方向均可能有结构钢筋，可稍将成孔位置位移一个钢筋直径即可得到保证。

3、清孔用钢丝刷、气泵、棉丝等工具清除孔内粉末、泥灰。

4、钢筋处理按照图纸设计的钢筋长度+端部弯勾部分+伸入孔内尺寸进行下料，伸入孔内部分必须干净无锈蚀、无污染。

5、配胶该结构胶由两种组分组成，把甲乙组分分别搅拌，按照4：1重量比例倒入容器中，搅拌均匀呈灰色。

根据施工温度以及被植筋数量调配胶量，每次考虑在20分钟内能用完，不可多搅，以防在规定时间内用不完造成浪费。

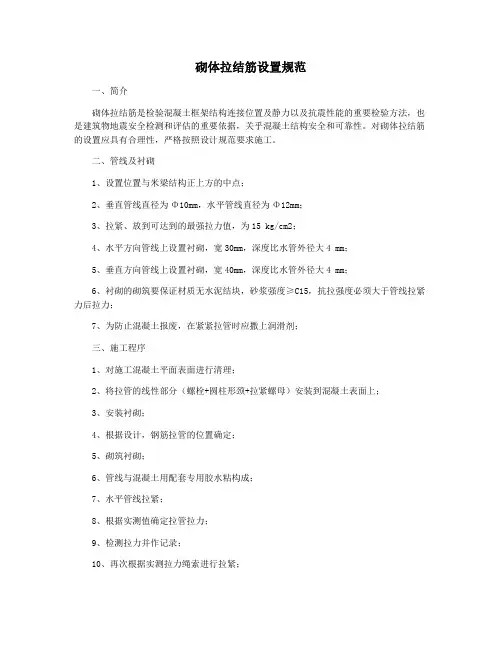

砌体拉结筋设置规范一、简介砌体拉结筋是检验混凝土框架结构连接位置及静力以及抗震性能的重要检验方法，也是建筑物地震安全检测和评估的重要依据，关乎混凝土结构安全和可靠性。

对砌体拉结筋的设置应具有合理性，严格按照设计规范要求施工。

二、管线及衬砌1、设置位置与米梁结构正上方的中点；2、垂直管线直径为Φ10mm，水平管线直径为Φ12mm；3、拉紧、放到可达到的最强拉力值，为15 kg/cm2；4、水平方向管线上设置衬砌，宽30mm，深度比水管外径大4 mm；5、垂直方向管线上设置衬砌，宽40mm，深度比水管外径大4 mm；6、衬砌的砌筑要保证材质无水泥结块，砂浆强度≥C15，抗拉强度必须大于管线拉紧力后拉力；7、为防止混凝土报废，在紧紧拉管时应撒上润滑剂；三、施工程序1、对施工混凝土平面表面进行清理；2、将拉管的线性部分（螺栓+圆柱形颈+拉紧螺母）安装到混凝土表面上；3、安装衬砌；4、根据设计，钢筋拉管的位置确定；5、砌筑衬砌；6、管线与混凝土用配套专用胶水粘构成；7、水平管线拉紧；8、根据实测值确定拉管拉力；9、检测拉力并作记录；10、再次根据实测拉力绳索进行拉紧；11、完成拉紧后，用保护剂涂敷钢筋拉管；四、检验1、进行拉管拉力的检验，拉力样本每位需5块，合格的拉力大于设计要求的12千克/厘米2；2、管线与混凝土粘构的检验，检查配套胶粘之间的连接强度是否满足配置要求；3、衬砌的检验，检查衬砌的抗拉强度，以及是否有抗震加固钢筋的弯曲构造；五、总结砌体拉结筋设置必须严格按照设计要求施工，尤其是对其位置及垂直水平管线及现浇衬砌处理施工要求要认真遵循，并且应进行记录，以确保施工质量，确保工程抗震、动力、耐久性能，保证建筑地震安全，维护公共安全。

填充墙砌体拉结筋植筋法施工工法概述填充墙砌体拉结筋植筋法，是一种常用于建筑砌体结构中的施工工法。

通过拉结筋和植筋的方法，提高砌体结构的抗震性能和整体强度。

本文将详细介绍该施工工法的步骤、材料和注意事项等内容。

一、施工步骤1. 砌墙准备：首先，根据设计要求对施工现场进行准备。

清理施工区域，确保基础平整稳固。

将水平线和垂直线测出，并在墙体上进行标记。

2. 钢筋预埋：在砌墙的位置上预留横向和纵向的钢筋筋距孔，并根据设计要求，选择适当的拉结筋和植筋。

然后，将钢筋按要求埋入墙体中。

3. 砌筑砌体：按照砌墙的标准施工工艺，将砖块或其他砌体材料一层一层地砌起来。

在砌筑过程中，要注意保持墙体的垂直和水平，确保砌体的质量。

4. 拉结筋：在砌墙完成后，开始拉结筋。

首先，在墙体表面钻孔，并将拉结筋穿过孔洞，确保拉结筋延伸到另一侧的墙体上。

根据设计要求，使用螺栓或其他连接件固定拉结筋。

5. 植筋：在拉结筋固定后，进行植筋。

将植筋设备安装在墙体上，并按照设计要求将植筋与拉结筋连接起来。

植筋要保证与拉结筋的连接牢固可靠，提高整体结构的抗震能力。

6. 后续施工：拉结筋和植筋完成后，根据需要进行后续施工。

例如，在墙体表面进行抹灰、涂料或其他装饰材料的施工。

二、材料准备1. 砌体材料：根据设计要求，选择适当的砖块或其他砌体材料。

确保砌体材料的质量良好，符合相关的标准。

2. 钢筋材料：选择适当的钢筋材料，例如螺纹钢筋等。

根据设计要求，选择适当规格和长度的钢筋。

3. 拉结筋和植筋材料：选择适当的拉结筋和植筋材料。

确保材料的质量可靠，具备良好的抗拉性能和耐腐蚀性能。

4. 植筋设备：选择适当的植筋设备，例如植筋机。

确保设备的质量可靠，能够满足植筋的施工要求。

三、注意事项1. 严格按照设计要求进行施工，确保砌体结构的质量和安全性。

2. 施工过程中，要保持墙体的垂直和水平，确保砌体的整体质量。

3. 在拉结筋和植筋的过程中，要保证连接的牢固性和可靠性，以提高整体结构的抗震能力。

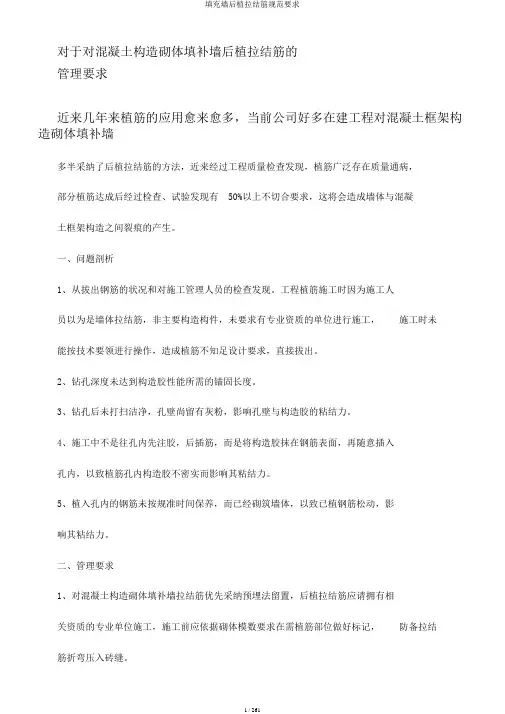

对于对混凝土构造砌体填补墙后植拉结筋的管理要求近来几年来植筋的应用愈来愈多，当前公司好多在建工程对混凝土框架构造砌体填补墙多半采纳了后植拉结筋的方法，近来经过工程质量检查发现，植筋广泛存在质量通病，部分植筋达成后经过检查、试验发现有50%以上不切合要求，这将会造成墙体与混凝土框架构造之间裂痕的产生。

一、问题剖析1、从拔出钢筋的状况和对施工管理人员的检查发现。

工程植筋施工时因为施工人员以为是墙体拉结筋，非主要构造构件，未要求有专业资质的单位进行施工，施工时未能按技术要领进行操作，造成植筋不知足设计要求，直接拔出。

2、钻孔深度未达到构造胶性能所需的锚固长度。

3、钻孔后未打扫洁净，孔壁尚留有灰粉，影响孔壁与构造胶的粘结力。

4、施工中不是往孔内先注胶，后插筋，而是将构造胶抹在钢筋表面，再随意插入孔内，以致植筋孔内构造胶不密实而影响其粘结力。

5、植入孔内的钢筋未按规准时间保养，而已经砌筑墙体，以致已植钢筋松动，影响其粘结力。

二、管理要求1、对混凝土构造砌体填补墙拉结筋优先采纳预埋法留置，后植拉结筋应请拥有相关资质的专业单位施工，施工前应依据砌体模数要求在需植筋部位做好标记，防备拉结筋折弯压入砖缝。

2、专业队伍施工中，要求项目部依据施工技术控制重点（详附件）进行检查、督促，保证其植筋质量知足设计要求。

植筋施工与填补墙砌筑时间应保证7天以上，且应留有的查验、检测和保养期。

3、专业队伍达成后，要求其进行采纳拉拔仪自行检测，合格后再拜托第三方检测。

4、项目部应做好墙体拉结筋的隐蔽查收记录（包含柱与墙拉结筋数目、长度、规格及设置状况）。

5、要增强对植筋工艺的严格检查，并仔细履行公司公司《质量管理条例》，分公司应付所属工程的墙体拉结筋进行检查，并做好相应记录。

凡在已砌筑填补墙时公司公司或分公司部位检查发现植筋不坚固，应立刻停止施工，并按《质量管理条例》规定作相应处分，直至整顿完成复验合格后方能持续施工。

6、此管理要求自觉文之日起履行。

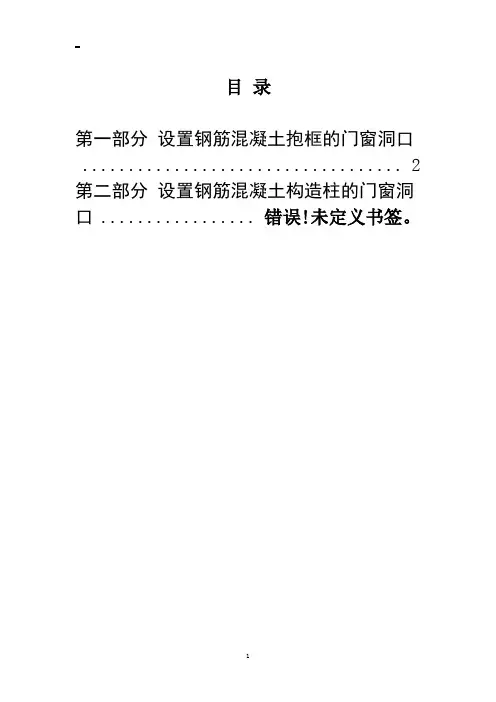

目录第一部分设置钢筋混凝土抱框的门窗洞口 (2)第二部分设置钢筋混凝土构造柱的门窗洞口 ................ 错误！未定义书签。

第一部分砌块墙体与主体结构植筋形式的拉结部位砌块墙体与钢筋混凝土柱或剪力墙拉结编号使用原则强制使用☑推荐使用☒技术要求植筋钻孔前，应认真进行孔位的放样和定位，确保位置准确。

植筋钻孔的孔径、深度、垂直度和位置的允许偏差满足要求。

清孔、胶粘剂配制和植筋符合要求。

标准做法节点图质量控制要点1、植筋孔钻前，认真进行孔位的放样和定位，经核对无误后方可进行钻孔；2、植筋钻孔孔径、深度、垂直度和位置的允许偏差满足规范要求；3、植筋钻孔的清孔、胶粘剂配制和植筋符合规范要求；4、植筋钢筋在使用前，应清楚表面的浮锈和污渍；5、植筋的锚固深度允许偏差应满足规范要求。

示例备注1、植筋用的胶粘剂应采用改性环氧类结构胶粘剂或改性乙烯基酯类结构胶粘剂。

当植筋的直径大于22mm时，应采用A级胶。

2、填充墙与钢筋混凝土结构采用化学植筋的方式连接时，必须进行拉拔试验并确保合格。

部位砌块墙体与钢筋混凝土柱或剪力墙拉结编号使用强制使用☑推荐使用☒原则技术用于植筋的钢筋应符合要求，锚固长度满足最小锚固长度要求。

要求标准做法节点图质量控制要点1、用于植筋的钢筋应使用热压带肋钢筋或全螺纹螺杆，不得使用光圆钢筋和锚入部位无螺纹的螺杆。

2、植筋的最小锚固长度Lmin，对受拉钢筋，应取0.6LS、10d和100mm三者之间的最大值；对受压钢筋，应取0.6LS、10d和100mm三者之间的最大值。

示例备注在房屋建筑主体结构施工过程中，植筋技术能够有效的对混凝土结构进行连接和锚固，在钢筋混凝土结构已经逐渐成熟并得到广泛应用。

第二部分砌块墙体与主体结构预埋拉结筋形式的拉结部位砌块墙体与钢筋混凝土柱或剪力墙拉结编号使用原则强制使用☑推荐使用☒技术要求填充墙应沿框架柱全高每隔500mm设2φ6拉结筋，拉结筋伸入墙内的长度，6、7度时不应小于墙长的1/5且不小于700mm，8、9度时宜沿墙全长贯通。

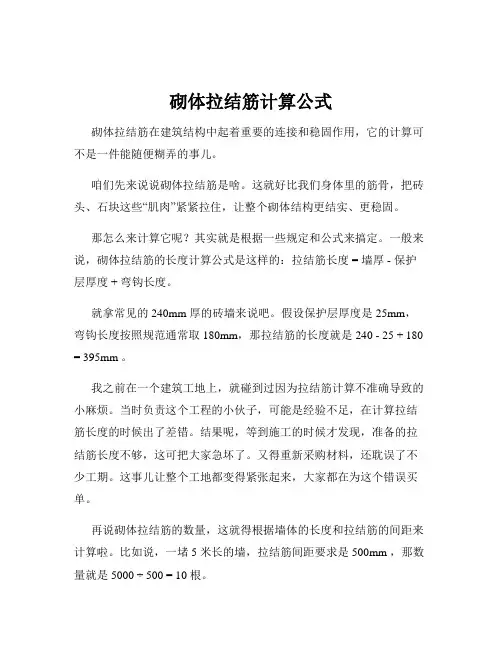

砌体拉结筋计算公式砌体拉结筋在建筑结构中起着重要的连接和稳固作用，它的计算可不是一件能随便糊弄的事儿。

咱们先来说说砌体拉结筋是啥。

这就好比我们身体里的筋骨，把砖头、石块这些“肌肉”紧紧拉住，让整个砌体结构更结实、更稳固。

那怎么来计算它呢？其实就是根据一些规定和公式来搞定。

一般来说，砌体拉结筋的长度计算公式是这样的：拉结筋长度 = 墙厚 - 保护层厚度 + 弯钩长度。

就拿常见的 240mm 厚的砖墙来说吧。

假设保护层厚度是 25mm，弯钩长度按照规范通常取 180mm，那拉结筋的长度就是 240 - 25 + 180 = 395mm 。

我之前在一个建筑工地上，就碰到过因为拉结筋计算不准确导致的小麻烦。

当时负责这个工程的小伙子，可能是经验不足，在计算拉结筋长度的时候出了差错。

结果呢，等到施工的时候才发现，准备的拉结筋长度不够，这可把大家急坏了。

又得重新采购材料，还耽误了不少工期。

这事儿让整个工地都变得紧张起来，大家都在为这个错误买单。

再说砌体拉结筋的数量，这就得根据墙体的长度和拉结筋的间距来计算啦。

比如说，一堵 5 米长的墙，拉结筋间距要求是 500mm ，那数量就是 5000 ÷ 500 = 10 根。

在实际的工程中，可不能只依赖公式，还得考虑现场的各种情况。

比如说，墙体是不是有门窗洞口啦，洞口附近的拉结筋布置又有特别的要求。

这就需要我们施工人员和设计人员都要细心再细心。

总之，砌体拉结筋的计算虽然看起来有点复杂，但只要咱们认真按照规范和公式来，多留意实际情况，就一定能算得准准的，让咱们的建筑稳稳当当，住着放心！可别像我碰到的那个小伙子一样，因为一时的粗心，给自己和大家都带来不必要的麻烦。

所以呀，无论是在学习还是在实际工作中，对于砌体拉结筋的计算，都得认真对待，马虎不得！。

砌体拉结筋的讲解
砌体拉结筋是一种常用于建筑物的增强结构的方法，在构建高层建筑或支撑大跨度结构时，具有重要的作用。

接下来，我将分步骤地为大家讲解该方法的具体细节。

第一步：确定拉结筋的位置和数量
在设计建筑结构的时候，需要确定拉结筋的位置和数量。

一般情况下，拉结筋的位置应该离开声纹距离墙体边缘约八至十六倍，以确保拉结筋能够有效地增强结构。

同时，拉筋的数量也要根据墙的高度和负荷来确定，通常建议拉结筋的数量不少于6根。

第二步：锚固拉结筋
拉结筋需要通过锚固来确保其在墙体内部的牢固性。

在规划好拉结筋的位置后，先将墙体钻孔，把钢筋插入孔洞内部，再用专用的锚固胶使拉结筋与墙体内部的混凝土牢固结合。

第三步：安装搭接板
拉结筋的两端需要通过搭接板与其他零件相连。

由于拉筋本身是弯曲的，因此需要对搭接板进行特殊设计，以保证拉筋和搭接板的结合能够支撑起整个结构。

第四步：连接拉结筋和外部结构
将拉结筋连接到外部结构的方式有很多种，如焊接、螺栓连接等。

建议在进行连接时选择可重复使用的连接方式，以方便以后的维护和改造。

总结起来，砌体拉结筋是一种建筑结构加固方法，通过拉筋在墙体内部形成网状结构，增强建筑的抗震和抗风能力。

在进行拉结筋加固时，需要确定拉结筋的位置和数量，通过锚固使拉结筋与混凝土牢固结合，并使用特殊设计的搭接板将拉筋与其他零件相连。

最后，选择可重复使用的连接方式将拉结筋连接到外部结构。

砌体拉结筋的讲解
砌体拉结筋是建筑中常见的一种结构加固方式。

它指的是在砌体墙体内部嵌入一定数量的钢筋，通过钢筋和砖块的相互作用，使整个墙体变得更加牢固。

砌体拉结筋的作用主要有两个：一是增加墙体的承载能力，使墙体能够承受更大的负荷；二是提高墙体的抗震性能，减小地震时墙体的破坏程度。

砌体拉结筋的制作方法也比较简单。

首先需要在砌体墙体内部开设一定数量的槽口，然后将钢筋嵌入其中。

在嵌入钢筋之前，需要先在钢筋上加工一定的弯曲，使其能够更好的与砖块相互搭接。

钢筋的长度和数量需要按照设计要求进行规定，不同的墙体结构和负荷情况需要采用不同的拉结筋方案。

需要注意的是，砌体拉结筋并不能完全解决建筑结构的安全问题，只能起到一定的加固作用。

因此，在设计和施工过程中，还需要注意其他结构安全因素的考虑，以确保建筑结构的稳定和安全。

- 1 -。

建筑工程墙体拉结筋的要求一、数量方面。

1. 这拉结筋啊，可不是随便放几根就行的。

一般在墙体里得按照一定的间距来设置。

比如说在砖砌体墙里，沿着墙的高度方向，每500 600毫米就得有一根拉结筋。

就像排队一样，要有个固定的间隔，不能太密也不能太稀，太密浪费材料，太稀了又起不到拉结的作用。

2. 从墙的长度方向看呢，每120毫米墙厚就得有一根直径为6毫米的拉结筋。

如果墙厚是240毫米，那就至少得有两根拉结筋啦。

这就好比给墙体多找几个小伙伴，大家手拉手，把墙体紧紧拉住。

二、长度要求。

1. 拉结筋伸到墙体里的长度也是有讲究的。

它得有足够的长度才能稳稳地拉住墙体。

在抗震设防地区啊，拉结筋深入墙内的长度是不能小于1000毫米的，而且还得有弯钩呢。

这个弯钩就像是拉结筋的小爪子，能更好地抓住墙体里的砖或者混凝土块。

如果是在非抗震地区，那也不能太短，一般也要有700毫米左右。

2. 要是拉结筋是连接柱子和墙体的，从柱子边开始算，它伸到墙里的长度也要符合这个标准。

就好像是柱子伸出手臂拉住墙体，手臂太短可不行。

三、材料和安装要求。

1. 材料上，拉结筋得用合格的钢筋。

可不能用那些生锈严重或者质量不合格的钢筋来充数。

这就像我们建房子用的骨架，骨架要是软趴趴的，房子能结实吗？2. 安装的时候，要把拉结筋准确地放在该放的位置。

比如说在砌墙的时候，就得把拉结筋砌到砖缝里。

如果是混凝土墙，那得在浇筑混凝土之前就把拉结筋固定好。

可不能等墙都砌好了或者混凝土都浇筑完了，再想办法把拉结筋塞进去，那样拉结筋就起不到它该起的作用了，就像给马后炮，没有意义啦。

3. 而且拉结筋要和墙体里的其他钢筋或者结构有可靠的连接。

要是连接不牢，就像几个人拉手，但是手都没握紧，那还怎么能一起抵抗外力呢？墙体拉结筋虽然看起来是个小部件，但是它对墙体的稳定性和整体性可是有着非常重要的作用呢，可不能马虎对待。

墙体工程墙体拉结筋做法
本工程的砌体墙与构造柱、框架柱、剪力墙等要形成有效拉结，蒸压加气混凝土砌块可采用植筋拉结或L型专用连接件连接。

植筋拉结
(1) 植筋工具
植筋需采用专用设备，包括钻机、钻头、清孔刷、吹风筒（或吹风机）、注射器等，以保证质量。

(2) 植筋施工方法
钻孔→清孔→填胶粘剂→植筋→凝胶
1) 钻孔使用配套冲击电钻，钻孔时，孔洞间距及孔深度应满足要求；
2) 清孔时，先用吹气泵清除孔洞内粉尘等，再用清孔刷清孔，注意不能用水冲洗；
3) 使用植筋注射器从孔底向外均匀的把适量的胶粘剂填入孔内，注意勿将空气封入孔内；
4) 按顺时针方向把钢筋平行于孔洞走向轻轻植入孔中，直至插入孔底，胶粘剂溢出；
5) 将钢筋外露端固定在模架上，使其不受外力，直至凝结，并有专人进行保护；
(3) 注意事项
1)蒸压加气混凝土砌块填充墙植筋间距不大于600mm，植筋间距应符合砌块模数；
2) 植筋深度：15d；
3) 必须现场经过拉拔试验合格后方可大面积施工。

4) 沿框架柱或剪力墙全高设置2Ф6（墙厚大于240mm时为3Ф6）拉结筋在抗震去沿墙全长贯通设置，其余区域一般要根据实际情况去设置，比较长的墙都是按露出1000mm，有的只是很短墙垛，就按照墙垛的长度来下料，最好露出的部分要比墙垛短20mm，末端弯钩50mm。

5) 薄灰法施工的蒸压加气混凝土砌块砌体采用植筋拉结时，拉结筋应放在砌块表面设置的沟槽内。

《建筑抗震设计规范》13.3.3 砌体墙应采取措施减少对主体结构的不利影响，并应设置拉结筋、水平系梁、圈梁、构造柱等与主体结构可靠拉结：1多层砌体结构中，后砌的非承重隔墙应沿墙高每隔500mm配置2φ6拉结钢筋与承重墙或柱拉结，每边伸入墙内不应少于500mm；8度和9度时，长度大于5m的后砌隔墙，墙顶尚应与楼板或梁拉结。

2钢筋混凝土结构中的砌体填充墙，宜与柱脱开或采用柔性连接，并应符合下列要求：1)填充墙在平面和竖向的布置，宜均匀对称，宜避免形成薄弱层或短柱；2)砌体的砂浆强度等级不应低于M5，墙顶应与框架梁密切结合；3)填充墙应沿框架柱全高每隔500mm 设2φ6拉筋，拉筋伸入墙内的长度，6、7度时不应小于墙长的1/5且不小于700mm，8、9度时宜沿墙全长贯通；4)墙长大于5m时，墙顶与梁宜有拉结；墙长超过层高2倍时，宜设置钢筋混凝土构造柱；墙高超过4m时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。

竖向一般每500高设一道拉结筋。

也就是0.5米。

水平方向一般是砌体均分就可以了。

在抗震地区，板底设有圈梁时，预制板应在板端每块板缝处设1Φ8的拉接钢筋，中间墙处钢筋每边伸入板中1000mm，端墙处伸入墙中并弯折。

板跨大于4.8m的，还应在顺板跨方向靠墙边的第一块预制板的面，按1000mm的间距用1Φ8的钢筋拉接，一端通过板上伸入到第一、二块板间的板缝向下弯折，另一端伸入墙体内弯折。

抗震等级7度及以下地区，上述拉接筋不必与圈梁拉接；8、9度地区，除设上述拉接筋外，还应在板下圈梁中预埋钢筋与上述拉接筋相连。

拉结筋是建筑工程中钢筋类型的一种，把它砌到墙的里面，摆在砖层当中起连接砌体防止开裂的作用。

拉结筋通常用直径6.5毫米细钢筋制成，多用在砖墙的L转角和T字转角处，每隔500毫米放一层，每层每125毫米宽度范围内放一根。

长度按规范。

在砌体留槎的时候必须按规定放置拉结筋。
