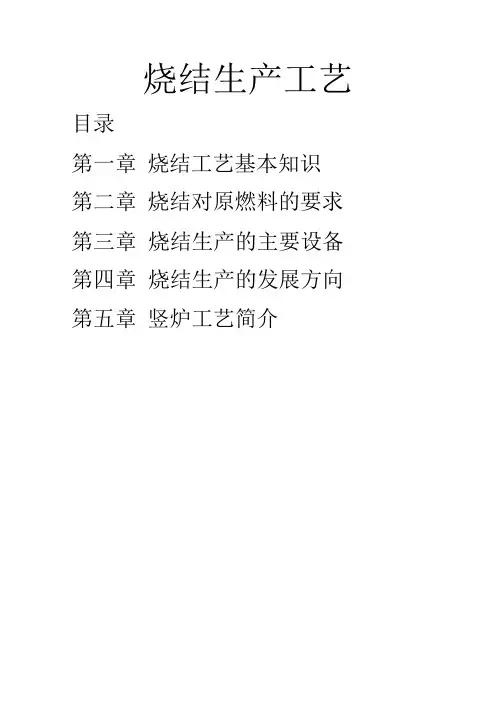

烧结生产工艺目录第一章烧结工艺基本知识第二章烧结对原燃料的要求第三章 烧结生产的主要设备 第四章 烧结生产的发展方向第五章竖炉工艺简介第一章烧结工艺基本常识 第一节 烧结生产的发展及其在冶金工业中的地位一、烧结工艺的产生和发展产生：1、原始的烧结方法只能处理冶金行业中的废弃物、高炉灰、铁皮、硫酸渣，变废为宝。
2、随着钢铁工业的快速发展，矿石的开采量大大增加，而且优质矿石（高含铁量60%以上）越来越少，贫矿越来越多（Fe低25-30%）而优质矿石1.7-1.9t炼一吨，贫矿需3-4吨，而贫矿直接入炉不经济，所以必须经过处理，而经磁选后的铁精粉Fe60%以上，但粒度不符合标准（高炉矿石10-40mm），因此产生了造块工艺发展：最早英国、瑞典、德国、我国在建国以后得到发展60０㎡、１８０㎡、１３０㎡、９０㎡、６５㎡、２４㎡等；我厂运行４台，２×７１．５㎡、２×１００㎡；四期技改项目２×２００ ㎡ 二、 铁矿粉烧结的意义 （１）通过烧结可为高炉提供化学成分稳定，粒度均匀，还原性好，冶金性能高的优质烧结矿，为高炉优质、高产、低耗、长寿创造良好条件。
（２）去除有害杂质如硫、锌等。
（３）可利用工业生产的废弃物，如高炉炉尘、轧钢皮、硫酸渣、钢渣等。
（４）可回收有色金属和稀有、稀土金属。
三、 烧结矿质量对高炉冶炼有哪些影响？ （１）含铁量下降１％焦比上升２％ 产量下降３％。
（２）ＦｅＯ变动１％，焦比１％－１．５％，产量影响１％－５％。
（３）Ｒ２（ｃａｏ／ｓｉｏ２）变化０．１０对焦比、产量影响３％－３．５％。
（４）烧结矿的强度：强度不够时，高炉内部容易形成５㎜以下的面子，产量下降０．５％－１．０％，焦比升高０．５％。
（５）烧结矿的还原性、ＲＤＩ（低温还原粉化）对高炉影响较大。
第二节 烧结方法分类及生产工艺流程 一、烧结的含义 １、烧结定义：所谓烧结，即是将各种粉状含铁原料，按要求配入一定数量的燃料和熔剂，混合均匀制粒后布到烧结设备上点火烧结；在燃料燃烧产生高温和一系列物理化学反应的作用下，混合料中部分易熔物质发生软化、熔化，产生一定数量的液相，铁矿粉或富矿粉在一定的高温作用下，并与其他未熔矿石（返矿）颗粒作用；随着温度的降低，冷却后液相将矿粉颗粒粘结成块，这个过程称为烧结，所得的矿块叫做烧结矿。

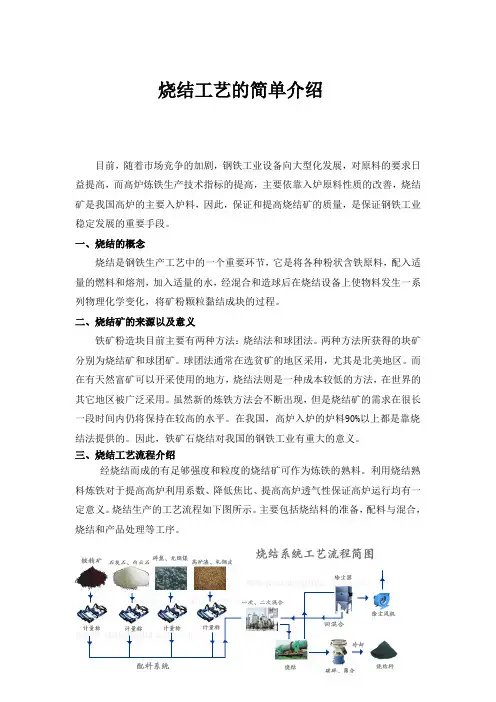

烧结工艺的简单介绍目前，随着市场竞争的加剧，钢铁工业设备向大型化发展，对原料的要求日益提高，而高炉炼铁生产技术指标的提高，主要依靠入炉原料性质的改善，烧结矿是我国高炉的主要入炉料，因此，保证和提高烧结矿的质量，是保证钢铁工业稳定发展的重要手段。
一、烧结的概念烧结是钢铁生产工艺中的一个重要环节，它是将各种粉状含铁原料，配入适量的燃料和熔剂，加入适量的水，经混合和造球后在烧结设备上使物料发生一系列物理化学变化，将矿粉颗粒黏结成块的过程。
二、烧结矿的来源以及意义铁矿粉造块目前主要有两种方法：烧结法和球团法。
两种方法所获得的块矿分别为烧结矿和球团矿。
球团法通常在选贫矿的地区采用，尤其是北美地区。
而在有天然富矿可以开采使用的地方，烧结法则是一种成本较低的方法，在世界的其它地区被广泛采用。
虽然新的炼铁方法会不断出现，但是烧结矿的需求在很长一段时间内仍将保持在较高的水平。
在我国，高炉入炉的炉料90%以上都是靠烧结法提供的。
因此，铁矿石烧结对我国的钢铁工业有重大的意义。
三、烧结工艺流程介绍经烧结而成的有足够强度和粒度的烧结矿可作为炼铁的熟料。
利用烧结熟料炼铁对于提高高炉利用系数、降低焦比、提高高炉透气性保证高炉运行均有一定意义。
烧结生产的工艺流程如下图所示。
主要包括烧结料的准备，配料与混合，烧结和产品处理等工序。
目前生产上广泛采用带式抽风烧结工艺流程：1、烧结的原材料准备:含铁原料：含铁量较高、粒度<5mm的矿粉，铁精矿，高炉炉尘，轧钢皮，钢渣等。
一般要求含铁原料品位高，成分稳定，杂质少。
熔剂：要求熔剂中有效CaO含量高，杂质少，成分稳定，含水3％左右，粒度小于3mm的占90％以上。
在烧结料中加入一定量的白云石，使烧结矿含有适当的MgO，对烧结过程有良好的作用，可以提高烧结矿的质量。
燃料：主要为焦粉和无烟煤。
对燃料的要求是固定碳含量高，灰分低，挥发分低，含硫低，成分稳定，含水小于10％，粒度小于3mm的占95％以上。

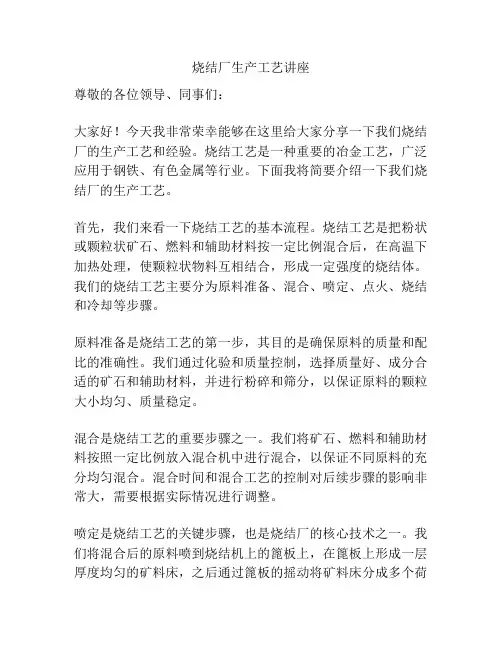

烧结厂生产工艺讲座尊敬的各位领导、同事们：大家好！今天我非常荣幸能够在这里给大家分享一下我们烧结厂的生产工艺和经验。
烧结工艺是一种重要的冶金工艺，广泛应用于钢铁、有色金属等行业。
下面我将简要介绍一下我们烧结厂的生产工艺。
首先，我们来看一下烧结工艺的基本流程。
烧结工艺是把粉状或颗粒状矿石、燃料和辅助材料按一定比例混合后，在高温下加热处理，使颗粒状物料互相结合，形成一定强度的烧结体。
我们的烧结工艺主要分为原料准备、混合、喷定、点火、烧结和冷却等步骤。
原料准备是烧结工艺的第一步，其目的是确保原料的质量和配比的准确性。
我们通过化验和质量控制，选择质量好、成分合适的矿石和辅助材料，并进行粉碎和筛分，以保证原料的颗粒大小均匀、质量稳定。
混合是烧结工艺的重要步骤之一。
我们将矿石、燃料和辅助材料按照一定比例放入混合机中进行混合，以保证不同原料的充分均匀混合。
混合时间和混合工艺的控制对后续步骤的影响非常大，需要根据实际情况进行调整。
喷定是烧结工艺的关键步骤，也是烧结厂的核心技术之一。
我们将混合后的原料喷到烧结机上的篦板上，在篦板上形成一层厚度均匀的矿料床，之后通过篦板的摇动将矿料床分成多个荷载，然后进行点火。
通过喷定，我们可以使原料在矿料床的重力和风力作用下形成适当的孔隙结构，为后续的烧结提供条件。
烧结是烧结工艺的核心步骤。
点火后，我们将矿料床加热到一定温度，矿石中的结晶水和化学结合水蒸发，氧化反应发生，烧结过程中产生的热量使矿石颗粒之间形成一定联系。
矿石颗粒在高温下熔结，形成一定强度的烧结体。
烧结结束后，需要对烧结体进行冷却。
我们采用风冷和水冷相结合的方式进行冷却。
通过控制冷却速率，可以使烧结体的结构更加稳定，提高其机械强度和冷热韧性。
以上就是我们烧结厂的生产工艺的基本流程。
当然，烧结工艺的具体实施还需要根据不同的矿石性质、产品要求和设备状况进行调整和优化。
为了提高生产效率和产品质量，我们不断引进新技术、新设备，并加强管理，改善工艺流程。
烧结理论知识培训课件烧结是一种重要的金属加工工艺，它指的是将细小的金属粉末通过高温压制和烧结过程将其转化为具有一定强度和形状的金属零件。
烧结技术在航空航天、汽车、电子、化工等领域有着重要的应用。
因此，为了满足市场需求和提高企业竞争力，我们需要深入了解烧结理论知识。
一、烧结的基本原理与步骤烧结的基本原理是通过高温和压力将细小的金属粉末烧结成一定形状和尺寸的金属零件。
其步骤包括：1.混合：将不同材料的金属粉末按照一定比例混合均匀。
2.成型：将混合均匀的金属粉末按照设计要求进行成型，如挤压成型、注射成型等。
3.烧结：将成型后的金属粉末在高温环境下进行烧结处理，使其成为整体零件。
4.加工：根据实际需要，对烧结成的零件进行加工或者表面处理，如车削、磨削、喷涂等。
二、烧结的特点1.能够制造高强度和高精度的金属零件。
2.可制造各种不规则和复杂的形状。
3.烧结生产工艺简单、流程短，可以提高生产效率和节约生产成本。
4.可以使用多种不同材料的金属粉末进行混合烧结，获得具有良好性能的合金材料。
5.在烧结过程中，可以控制粉末的成分和密度，获得不同的结构和性能。
三、烧结的应用及前景1.航空航天领域：烧结技术被广泛应用于航空航天领域，用于制造发动机部件、轮毂轴承、航天器外壳及燃料结构等。
2.汽车领域：烧结技术可以用于制造汽车零件，如制动器、发动机缸体等。
3.电子领域：烧结技术可以制造具有特殊性能的电子元器件，如热敏电阻、电阻器等。
4.医疗领域：烧结技术可以用于制造人体骨骼植入物、假牙、人工关节等医疗器械。
由此可见，烧结技术在未来的制造业中具有重要的应用前景和市场需求。
烧结车间烧结理论知识培训教材目录第一章烧结厂烧结工艺、设备情况简介………………………第一节烧结厂简介…………………………………………………………………………第二节烧结生产工艺流程…………………………………………………………………第三节烧结设备情况简介…………………………………………………………………第二章烧结的基础理论知识………………………………………………………第一节烧结生产主要技术经济指标………………………………………………………第二节原料基本知识………………………………………………………………………第三节配料基本知识………………………………………………………………………第四节混料基本知识………………………………………………………………………第六节烧结基本知识………………………………………………………………………第五节成品矿处理基本知识………………………………………………………………第三章烧结应知应会知识…………………………………………………………第一节配料工技能知识……………………………………………………………………第二节混料工技能知识……………………………………………………………………第三节烧结工技能知识……………………………………………………………………第四章烧结工艺方面的知识………………………………………………………第一节原料管理……………………………………………………………………………第二节铁矿石烧结…………………………………………………………………………第三节烧结工艺操作管理…………………………………………………………………第四节烧结调整基准………………………………………………………………………第五节烧结现场配料计算及检化验事项…………………………………………………第五章烧结生产以来典型生产事故案例………………………………………生产事故案例一……………………………………………………………………………生产事故案例二……………………………………………………………………………生产事故案例三……………………………………………………………………………生产事故案例四……………………………………………………………………………第六章烧结设备情况介绍…………………………………………………………第一节原料系统设备……………………………………………………………………一、铁料设备…………………………………………………………………………………二、熔剂设备…………………………………………………………………………………三、燃料设备…………………………………………………………………………………第二节烧结机系统设备………………………………………………………………一、混合制粒设备……………………………………………………………………………二、铺底和布料设备…………………………………………………………………………三、点火炉及助燃风机………………………………………………………………………四、烧结机本体及传动设备…………………………………………………………………五、烧结机台车………………………………………………………………………………六、机头机尾密封……………………………………………………………………………七、烧结机单辊破碎机………………………………………………………………………八、主抽风机及附属设备……………………………………………………………………第三节成品矿处理设备…………………………………………………………………一、烧结矿破碎设备…………………………………………………………………………二、烧结矿筛分设备…………………………………………………………………………三、烧结矿冷却设备…………………………………………………………………………四、返矿给料设备……………………………………………………………………………第四节除尘设备……………………………………………………………………………第七章烧结投产以来发生的典型设备事故案例…………………………设备事故案列一……………………………………………………………………………设备事故案列二……………………………………………………………………………设备事故案列三……………………………………………………………………………设备事故案列四……………………………………………………………………………附录…………………………………………………………………………………………参考文献…………………………………………………………………………………第一章烧结车间烧结工艺、设备情况简介第一节烧结车间简介烧结车间是分二期新建二台90m2烧结机。
