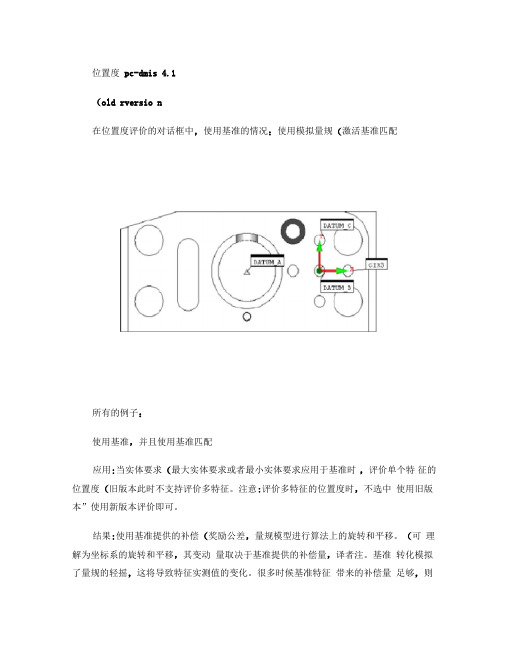

位置度pc-dmis 4.1（old rversio n在位置度评价的对话框中，使用基准的情况：使用模拟量规（激活基准匹配所有的例子：使用基准，并且使用基准匹配应用:当实体要求（最大实体要求或者最小实体要求应用于基准时，评价单个特征的位置度（旧版本此时不支持评价多特征。
注意:评价多特征的位置度时，不选中使用旧版本”使用新版本评价即可。
结果:使用基准提供的补偿（奖励公差，量规模型进行算法上的旋转和平移。
（可理解为坐标系的旋转和平移，其变动量取决于基准提供的补偿量，译者注。
基准转化模拟了量规的轻摇，这将导致特征实测值的变化。
很多时候基准特征带来的补偿量足够，则特征的理论值和实测值一致。
当特征超差时，不进行基准匹配,实测值和偏差值将直接反映出特征的实际位置，可依此调整加工过程或依此对不合格进行工程分析。
注意:评价的结果是合格或超差,其功能像量规，不适合作过程监控或统计研究。
补偿的圆柱带:报告中的补偿量的计算结果是被评价特征（DF的补偿值与各基准（D1是第一基准,D2是第二基准,D3是第三基准的补偿值之和。
补偿量的计算有以下几种情况：1A、不超差。
如果在基准提供的补偿量内作基准变换，即可使特征对标称值无偏差,而且使用基准的补偿值没有达到100%,则补偿的总量是特征的补偿量加上基准的未使用到的补偿量。
示例:特征实测值的变化取决于,基准转换时利用基准D2和D3所提供的补偿（模拟的量规。
这种情况下实测值对理论值的偏差为零，总的补偿公差等于特征的补偿量（0.006加上未使用的基准补偿量（0.002。
D2的补偿提供的两个自由度:X、丫轴的平移I命I总30⑭|》辺C画I1N[Lg - CIR3A；｛MEA5hCMJINAL+FDL-TOL DCWIJS DEY OUITOLK 1 .CClb J. 1 I ID t□0DA 0150V C.Q0G0O.L O L ID000O.iOOD DD3的补偿提供的一个自由度:Z轴的旋转© 0.375 ± 0.001B、不超差如果基准补偿量100%使用,则总的补偿量等于基准的补偿量。
实际允许公差=形体增加的公差+基准增加的公差+图中位置度值
位置度值=2*SQRT((理论X值-实测X值^2+(理论Y值-实测Y值^2
总位置度公差=位置度公差+补偿公差
位置度值=2*SQRT((理论X值-实测X 值^2+(理论Y值-实测Y值^2 位置度值=2*SQRT((理论X值-实测X 值^2+(理论Y值-实测Y值^2 总位置度公差=位置度公差+补偿公差
图中位置度值
0.2
实际允许公差=形体增加的公差+基准增加的
公差+图中位置度值
位置度值=2*SQRT((理论X值-实测X值^2+(理论Y值- 实测Y值^2
孔类与轴类的最大最小实体增加的公差区别:
类轴类最最
轴:最大理论直径-测量直径孔:测量直径-最小理论直径。
位置度公差及其计算一、位置度公差注法的原理•在几何精度设计中，确定中心距是一个重要的方面。
•坐标尺寸注法存在着以下缺点：• 1.加工时产生累积误差；• 2.用两点法测量各个中心距不能保证坐标方向。
•位置度公差注法建立在由理论正确尺寸和几何图框给出的理想位置上。
见图6-1到6-5。
二、位置度公差的标注•单个要素在零件上的定位要求，可以根据基准体系和理论正确尺寸确定的理想位置标注位置度公差来实现。
•要素组在零件上的定位，要考虑该要素组的两种位置关系和两种设计要求。
• 1.孔组位置度公差标注应包含的两项主要内容u孔组的两种位置关系•（1）孔组内各孔的位置关系。
是指几何图框上各孔理想位置之间的关系，各孔之间保持定的坐标位置关系和几何关系。
（各孔位置度公差）•（2）孔组对零件上其他要素的位置关系。
是指孔组或孔组内各孔在零件上的定位要求。
（孔组位置度公差）二、位置度公差的标注u孔组的两种设计要求•（1）第一种设计要求。
装配时不仅要求被连接的两个零件上对应孔组内各孔的位置分别对准，而且要求这两个零件上的某些其他要素也应分别对准。
（对孔组和各孔的位置变动量都应规定较严格的位置度公差。
）•（2）第二种设计要求。
装配时仅要求被连接的两个零件上对应孔组内各孔的位置分别对准，而不要求这两个零件上的某些其他要素也分别对准。
（对各孔的位置变动量应规定较严格的位置度公差，而对孔组位置度公差或定位尺寸公差则应规定的较松。
）•孔组位置度公差与各孔位置度公差的关系：前者一定要不小于后者。
二、位置度公差的标注• 2.孔组位置度公差的基本标注方法u满足第一种设计要求的位置度公差注法•（1）矩形布置孔组。
图6-6。
二、位置度公差的标注•（2）圆周布置孔组。
图6-5。
二、位置度公差的标注• 2.孔组位置度公差的基本标注方法u满足第二种设计要求的位置度公差注法•（1）矩形布置孔组。
•①复合位置度公差注法：指将孔组的两种位置度公差分别用两个公差框格注出。
应用最大实体要求的位置度过程能力评价方法张爽;高金刚【摘要】以应用最大实体要求的位置度的过程能力评价方法为研究对象，提出建立实测孔与理论位置度检测销之间的最小半径间隙分析模型和算法，解决了由于应用最大实体要求的位置度公差变化，无法计算位置度过程能力指数的问题。
以衬套为例，并实际抽取30件样品，计算出最小半径间隙，使用Minitab质量分析软件，以最小半径间隙为0作为单侧下限公差求出过程能力指数。
经实际验证方法有效，操作简单易行。
【期刊名称】《制造业自动化》【年(卷),期】2014(000)008【总页数】4页(P112-115)【关键词】过程能力指数;最大实体要求;位置度;Minitab【作者】张爽;高金刚【作者单位】长春工程学院，长春130012;长春工程学院，长春130012【正文语种】中文【中图分类】TB1140 引言在生产过程的质量分析与控制中，过程的概念越来越受到重视,过程能力与过程能力指数的研究越来越受到人们的关注。
过程能力是指在生产过程处于稳定状态时，该过程所生产的产品能满足质量要求的能力。
而过程能力指数则是将过程能力量化后的评价标准，表示过程能力满足质量技术要求的程度。
位置度是用以控制被测要素的位置要求，是零件上被测的点、线、面的实际位置偏离理想位置的程度。
最大实体要求是当被测要素和基准要素偏离最大实体尺寸时，形位公差可以获得补偿值的一种公差原则。
但是应用最大实体要求的位置度，由于当尺寸公差偏离最大实体尺寸时位置度公差可以补偿的原因导致位置度公差变化，而不能应用过程能力指数求值公式对过程能力进行评价。
针对此问题,目前普遍方法是忽略最大实体要求进行过程能力评价。
与形位公差相比，如果最大实体要求的补偿值很小，这时计算过程能力指数有效。
但是如果应用最大实体要求的补偿值对公差的影响很大，即来自尺寸公差变化位置度公差获得的应用最大实体要求的补偿值与位置度公差值相比占到很大部分，忽略最大实体要求进行过程能力评价则会产生误判。
![[全]位置度的最大实体计算方式](https://img.taocdn.com/s1/m/38e1dff8844769eae109ed22.png)
[全]位置度的最大实体计算方式1.位置度Position的最大实体时的计算方式最大实体条件，缩写MMC当被测要素的实际尺寸偏离最大实际尺寸时，行为公差可以获得补偿值的一种公差原则。
即：图纸上标注的形位公差值是被测要素在最大实体状态下给定的。
当被测要素直径偏离最大实体直径时，形位公差值可得到一个补偿值。
该补偿值是最大实体直径和实际直径之差的绝对值。
其实可以用一句通俗易懂的话来解释就是,最大实体状态(MMC)就是材料最多（质量最重）的状态。
比如对于孔来讲就是孔尺寸最小时的状态，对于轴就是轴尺寸最大时的状态。
位置度最大实体计算方式：位置度：位置度是表示零件上的点、线、面等要素，相对其理想位置的准确状况。
位置度公差是：被测要素的实际位置相对于理想位置所允许的最大变动量。
形位公差注意问题：(1) 形位公差内容用框格表示,框格内容自左向右第一格总是形位公差项目符号,第二格为公差数值,第三格以后为基准,即使指引线从框格右端引出也是这样.(2) 被测要素为中心要素时,箭头必须和有关的尺寸线对齐.只有当被测要素为单段的轴线或各要素的公共轴线,公共中心平面时,箭头可直接指在轴线或中心线,这样标注很简便,但一定要注意该公共轴线中没有包含非被测要素的轴段在内.（新标准中箭头指向轴线或中心线的标法已废止）(3) 被测要素为轮廓要素时,箭头指向一般均垂直于该要素.但对圆度公差,箭头方向必须垂直于轴线.形位公差标注举例(4) 当公差带为圆或圆柱体时,在公差数值前需加注符号"Φ",其公差值为圆或圆柱体的直径.这种情况在被测要素为轴线时才有.同轴度的公差带总是一圆柱体,所以公差值前总是加上符号"Φ";轴线对平面的垂直度,轴线的位置度一般也是采用圆柱体公差带,需在公差值前也加上符号"Φ"。
(5) 对一些附加要求,常在公差数值后加注相应的符号,如(+)符号说明被测要素只许呈腰鼓形外凸,(-)说明被测要素只许呈鞍形内凹,(>)说明误差只许按符号的小端方向逐渐减小.如形位公差要求遵守最大实体要求时,则需加符号○M.在框格的上,下方可用文字作附加的说明.如对被测要素数量的说明,应写在公差框格的上方;属于解释性说明(包括对测量方法的要求)应写在公差框格的下方.例如:在离轴端300mm处;在a,b范围内等.形位公差是为了满足产品功能要求而对工件要素在形状和位置方面所提出的几何精度要求。
