人教版第八章《电功率》复习课件

  • 格式：ppt
  • 大小：1.01 MB
  • 文档页数：23

下载文档原格式

  / 23

合集下载

物理人教版九年级全册电功率复习课课件

物理人教版九年级全册电功率复习课课件

结束语
当你尽了自己的最大努力时，失败也是伟大的 ，所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
感谢聆听
不足之处请大家批评指导
Please Criticize And Guide The Shortcomings
过电流为2A，该灯泡额定电功率为多少 W？
解：U=2V I= 2A P= UI = 2V× 2A =4W 答：。。。。。。。
求电功率P= W/t = UI = U2/R = I2 R 3、一个小灯泡，它的额定电压为4V，电
阻为4Ω，该灯泡额定电功率为多少W？
解：U=4V R= 4Ω P= U2/R = （4V）2 / 4Ω =4W 答：。。。。。。。
求电功率P= W/t = UI = U2/R = I2 R 4、一个小灯泡，它的额定电流为2A，电
阻为1Ω，该灯泡额定电功率为多少W？ 合多少kw?
解：I= 2A R= 1Ω P= I2 R = （ 2A ）2 × 1Ω =4W 答：。。。。。。。
总结：通过这四道题的训练，让学生总结 出用哪条公式计算电功率是根据题目给 出的已知来决定。
求电功率P= W/t = UI = U2/R = I2 R 1、一个小灯泡，工作1min，消耗电能为
240J，,该灯泡电功率为多少W？
解：t=1min=60s W=240J P= W/t= 240J/60s =4W 答：。。。。。。。
求电功率P= W/t = UI = U2/R = I2 R 2、一个小灯泡，它的额定电压为2V，通

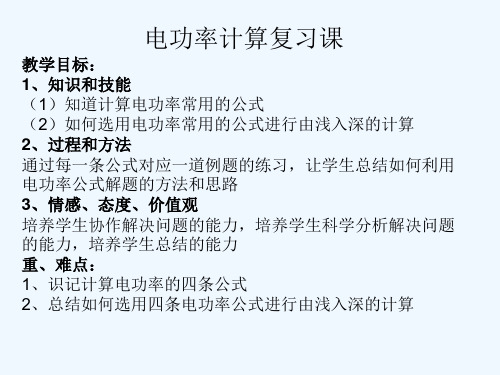

电功率计算复习课
教学目标： 1、知识和技能 （1）知道计算电功率常用的公式 （2）如何选用电功率常用的公式进行由浅入深的计算 2、过程和方法 通过每一条公式对应一道例题的练习，让学生总结如何利用 电功率公式解题的方法和思路 3、情感、态度、价值观 培养学生协作解决问题的能力，培养学生科学分析解决问题 的能力，培养学生总结的能力 重、难点： 1、识记计算电功率的四条公式 2、总结如何选用四条电功率公式进行由浅入深的计算

八级物理 第八章电功率复习总结课件 人教新课标

八级物理 第八章电功率复习总结课件 人教新课标

小兰的奶奶觉得家里的电褥子太热了，小兰就 把电褥子的电阻丝截掉一小段，这样电褥子在 使用时就_______热了.(选填“不”或“更”) 【解析】根据P=U2/R可知，在电压不变时， 减小电阻可以增大发热功率，故截掉一小段后， 电阻线的电阻减小，发热功率更大，电褥子更 热. 答案：更
将一台“220V 1000W”的空调器、一个“220V
A.甲、乙两盏灯的额定电压都变小 B.甲、乙两盏灯均不能正常发光，甲灯比乙灯亮些 C.甲、乙两盏灯均不能正常发光，乙灯比甲灯亮些 D.甲、乙两盏灯均不能正常发光，乙灯的实际电压比
甲的大
练习
1. 1千瓦时的电可供“P2 220—40”的电灯正常 工作_______小时。
2.甲、乙两灯的电阻分别为Ｒ１、Ｒ２，且Ｒ１: Ｒ２＝３:１，若将两灯串联在同一电路中，则 在相同的时间内，电流通过两灯做功之比是多少？ Ａ、3:1 Ｂ、9:1 Ｃ、1:3 Ｄ、1:9
4、单位：瓦特（W）和千瓦（KW）
5、测量小灯泡的电功率：
（1）.原理：
。
（2）.基本测量工具：电压表和电流表。
（3）.实验电路：
6、实际功率与额定功率的关系： Ｐ实／Ｐ额＝Ｕ２实／Ｕ２额
三、电与热
1、电流的效应：
、
2、电流通过导体产生的热量与和Βιβλιοθήκη 有关。3、焦耳定律：
4、公式： Q= I2Rt
、 、
将定值电阻R1单独接在电压不变的电源上， 消耗的功率是20瓦，另一个定值电阻R2 单独接在这个电源上消耗的功率是R1消耗 功率的1.5倍，若将R1和R2串联接在这个 电源上，则这个电阻消耗的总功率是 （）
A、50瓦 B、25瓦 C、12瓦 D、10瓦
效应。 。
5、纯电阻情境下：Q=W

八年级物理下册第八章电功率一.电能课件人教版

八年级物理下册第八章电功率一.电能课件人教版

4.一用电器消耗了 3.5 kW· h 的电能， 则电流通过该用电器所做的功是 1.26×107。 ___________J
思考
我们知道电能对我们现代生活多么 重要,如果每人每年节约一度电,全 国人民每年可以节约多少电费?
，
三、电功（w）
1、电功实质：电流做功，实 质是把电能转化为其他形式的 能。 2、电功单位：焦耳（J）
3、电功的公式：W=UIt
四、电能的来源
1、火力发电厂把燃料的 化学能转化为电能
2、水能转化为电能
3、太阳能转化为电能
4、核能转化为电能
5、风能转化为电能
学习小结
1．以下单位不是电功单位的是 ( ) A. 焦耳 B. 度 C. 千瓦 D. 千瓦· 时
第八章 电功率
电能转化为其他形式的能
电灯、电视、电脑 电风扇、电力车等 电饭锅、电热器等
一、电能
1、电能的概念
消耗了多少电能，必然转化成多少其他 形式的能，电流就做了多少功。
2、电能的单位
常用单位：度 学名：千瓦时 符号：kW· h 国际主单位： 焦耳 符号：J 单位换算：1度= 1kW· h =3.6×106J
2、应用已学知识解决问题 某同学家中的电能表上月底的示数为
，本月末的示数为 ，那么这个同学家本月用的 19.4 度。 电能为_________
3、进一步探究
小明想：电冰箱制冷时所消耗的电能 多少跟哪些因素有关呢？为此，他进行了 如下实验探究： （1）只让家里的电冰箱在制冷状态下工作 （2）小明发现学校实验室里的电压表和电流 表不能用，在老师帮助下，他找到了一种 既可以测家庭电压又可以测电流的电表→ 万用表。 （3）小明进行了四次实验，得到表格如下：
【反馈练习一】

物理：第八章《电功率》复习课件(人教版八年级下)

物理：第八章《电功率》复习课件(人教版八年级下)

实验 次数
1 2 3
U/V
2.0 2.5 2.8
I/A
P/W
亮度 较暗
0.22 0.24
0.55 0.67
正常 很亮
①在第1次实验中，小灯泡两端电压为2V时，电流表示数 如图所示，则通过小灯泡的电流为 A，此时小灯泡的 实际功率为 W。 ②由上表可知，小灯泡的额定功率为 W。 ③小灯泡消耗的功率与其发光亮度之间的关系是 。 ④该同学通过表中的数据,求出了灯泡在不同发光状态下 的电阻值,发现这几个电阻值相差较大。其主要原因 是 。
(4)Rx＝U1R0／U2
全本小说/全本小说
hoq473egk
办法挣点钱就没法养家糊口了。现在呀只要有钱，让我背死人也干！”老实人说话就是这么实在。王希维一边说话，一边拿竹竿使劲搅 动起来，污泥让他这么一搅动，恶臭味更浓烈了,几乎令人作呕。就在这时，五六个职工抬来一根粗重的铁杠走过来了。刁一德叫嚷道： “怎么这么臭!像茅厕，他妈的我都要吐了。”刁一德是花开啤酒单位的正式工，他高高的个子，人长得肥肥胖胖的，高兴时头总是昂着， 像个长颈鹿一样；不高兴时，又像丧家犬一样，灰溜溜的，他长着一副扇风耳，嘴唇发白，一双乌溜溜的眼睛总好像在寻找着什么一样， 眼睛提溜提溜转个不停。他的形象确实是有做汉奸的潜质。刁一德一只手抬着铁杠，另外一只手来回使劲地煽：“真臭！真臭！”然后， 往地上狠狠地吐了口痰，说：“熏死人，他妈的真臭！”“家里的热被窝躺着舒服得很，可惜没钱，抢银行犯法，不干没有人送钱给你！ 快点干！”王希维家里都靠他一个人来挣钱，今年的工资少得可怜，沉重的家庭负担使他的脾气变得越来越大。刁一德蹙了蹙眉头，瞪 了一眼王希维，狂躁地喊道：“这简直就是在茅坑上面干活，就挣那么几个鸟钱，单位把我们工人不当人，老子不干了！走了！走了！ 我们不干了！”刁一德走了几步，回过头来发现没有人跟着他走，愤怒地骂：“你们不走？我看你们是想钱想疯了，我就是饿死，也不 挣这几个鸟钱，真丢人！妈来个屄。”嘴里面骂着、气愤地走了。王希维大着嗓门喊：“你走，你走，走了一分钱也没有。我们靠自己 力气吃饭，没有偷、没有抢，没什么丢人的。”他回过头来向其他职工说：“好了，我们接着干。”大家七手八脚地把三脚架架好，固 定在污水收集池的三个边沿上。在三脚架上事先固定了一个滑轮，通过绳子把斗车放下去。接着王希维把一个铁板凳放下去，然后他下 去站到铁板凳上，用铁锹往斗车里面装污泥，装满后，上面的人用固定在斗车上面的钢丝绳往上拉，当斗车上来时另外的人通过拴在斗 车一旁的绳子往外拉到池边，把污泥倒掉。相当于斗车走一竖一横的路线。刚一开始干问题就来了。因为表面的污泥比较稀，在往上送 时，斗车上的污泥滴滴答答地往下滴个不停，溅得王希维从头到脚都是脏泥水。他用乌黑的毛巾擦了擦，没说一句话又接着干。张钢铁 到了，他跟王希维一起进啤酒厂，关系不错。他看到王希维身上溅满了臭烘烘的污泥，喊道：“老王，这活儿又脏又累，怎么想起来干 这个活了？”“不生产，没事干，有学生，老人病，需要钱，没办法。”王希维就像背三字经一样回答。现在正值冬季，气温在零度以 下，有些地方都结了冰。由于海涛州这一带空气湿度大，是湿冷，马启明感到刺骨的寒冷，跟他以前生活的西北相比完全不同。张钢铁 看见王希维只穿着一件老黄军

八年级物理下册第八章《电功率》复习课课件人教版

八年级物理下册第八章《电功率》复习课课件人教版

8．下图中，符合安全用电原则的做法是（
）A．B．C．D．
A．
B．
C．
D．
9．洗衣机等使用的三孔插座。三孔插座的中间插孔接地，以防止 家用电器使用时金属外壳带电。使用三孔插座的好处是（ ） A．更安全 B．更方便 C.更省电 D．更美观 10．有些地区晚上用电高峰时，用户的电压明显低于220V，这时 白炽灯昏暗，有些用电器不能正常工作，正确解释是（ ） A．电网供给用户的电流是一定的，用电高峰时，分给每个用电器 的电流减少 B．电网供给用户的电功率是一定的，用电高峰时分配给每个用电 器的电流减少 C．用电高峰时，电路中的总电阻增大，干路的电流减小 D．用电高峰时，干路的电流增大，输电线上的电压损失增大，用 电器电压减小
5、了解家庭电路和安全用电知识，有安全用电 的意识。
一、电能
检 测 自 主 复 习 效 果
电能的转化、单位、计量工具、读数
二、电功率（P）
表示消耗电能快慢的物理量——一秒内所消耗的电能 单位、公式、额定电压、额定功率、实际功率、简单的计算 三、测量小灯泡的电功率 伏安法、注意额定功率和实际功率 四、电与热 电流的热效应、焦耳定律、电热的利用和防止 五、安全用电和生活用电常识 保险丝、家庭电路的组成、火线和零线、试电笔、 三线插头、漏电保护器、触电、触电的急救
5．如图所示，电源电压U=18V，小灯泡L的额定电压为9V。当 滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P 移至最右端时，小灯泡L的实际功率为6W。则小灯泡的额定功 率和滑动变阻器的最大阻值分别为（ ） A．13.5W；6Ω B．6W；13.5Ω C．6W；12Ω D．13.5W；12Ω 6．有一根电阻丝，将其接在某电源的两端，其发热功率为 100W，若奖其对折后接入到原来的电路，则其发热的功率将变 为（ ） A．50W B．200W C．25W D．400W 7．随着人们生活水平的逐步提高，家用电器的不断增多，在家 庭电路中，下列说法正确的是（ ） A．灯与控制它的开关是并联的，与插座是串联的 B．使用测电笔时，不能用手接触到笔尾的金属体 C．电路中电流过大的原因之一是使用的电器总功率过大 D．增加大功率用电器时，只需换上足够粗的保险丝即可

初二物理第八章电功率复习课件

初二物理第八章电功率复习课件

1、家庭电路的组成 、
插座 灯座 开关 进户线和连接导线 电能表 闸刀开关 熔断器
2 、测电笔的使用方法
手握 笔尾金属 体，笔尖 金属体接 触导线。 触导线。
3、安全用电的原则: 安全用电的原则:
不靠近高压带电体， 不靠近高压带电体， 不接触低压带电体。 不接触低压带电体。
4、触电的急救
首先切断电源，然后进行抢救或灭火。 首先切断电源，然后进行抢救或灭火。
人教版初二物理总复习
电功率
一、电能
1、电能的单位 、 （1）焦耳 简称焦 1千瓦时 度 千瓦时=1度 千瓦时 符号： 符号：J
（2）、千瓦时 kwh、（度） ）、千瓦时 、（度 ）、 、（
2、单位换算： 、单位换算： 6J 1kwh=3.6×10 ×
3 、电能的测量： 电能的测量：
电能表（电度表或电表） 电能表（电度表或电表） 计数器
(1)甲、乙两表中，甲表是____表，乙表是____表. (2)连接电路时，开关应处于____状态，滑动变阻器的滑片应处于____端. (3)合上开关，发现灯泡两端的电压只有2V，为了测定灯泡的额定功率，滑 动变阻器的滑片应向____端移动，直到____才停止移动滑片. (4)若小灯泡的电阻约为十几欧，电源由两节干电池串联，已知电流表量程 为0～0.6～3A，电压表量程为0～3～15V.甲表的量程应选____，乙表的量程应选 ____.若这时两表的示数分别为“2.5V”和“0.24A”，则小灯泡的额定功率为 ____.
1、家庭电路中电流过大的原因： 、家庭电路中电流过大的原因： （1）总功率过大 ） (2)短路 短路 2、保险丝又叫熔断器是由（ 、保险丝又叫熔断器是由（ 铅锑合金 ） 所制成的， 较大， 所制成的，(电阻率 )较大，而 （熔点 ）较 较大 当电流过大时， 低。当电流过大时，它由于温度升高而 （ 熔断） ，切断 ( 电路 ) ，起到保护作 用。

【最新】八年级物理下册 第八章 电功率复习课件1 人教新课标版 课件


问 题 制冷剂
R600a
气候类型 N.STFra bibliotek4．计算公式：W=UIt=Pt（适用于所有电路）
5．单位：国际单位是焦耳（J）常用单位：度
（kwh） 1度=1千瓦时=1kwh= 3.6106J
6．测量电功： ⑴电能表：是测量用户用电器在某一段时间内所做电 功（某一段时间内消耗电能）的仪器。
⑵电能表上“220V”“5（10）A”“3000R/kwh”等字 样，分别表示：电能表额定电压220V；额定电流是5A， 允许通过的最大电流是10A；每消耗一度电电能表转盘 转3000转。 ⑶读数：电能表前后两次读数之差，就是这段时间内 用电的度数。
电功和电功率的区别和联系
特点 物理 比较 概念
概念
意义 公式
电功 电流所做的功 电流做功多少
W=UIt
电功率
电流在单位时间内所做的功 电流做功快慢 P=UI
单位
焦耳 千瓦时
测量方法 用电能表直接测量
联系
W=P t
瓦特 千瓦 用伏安法间接测量
三、电与热
1．实验： 目的：研究电流通过导体产生的热量跟那些因素有关？ 原理：根据煤油在玻璃管里上升的高度来判断电流通过 电阻丝通电产生电热的多少。 实验采用煤油的目的：煤油比热容小，在相同条件下吸 热温度升高的快：是绝缘体。
一、电功
1．定义：电流通过某段电路所做的功叫电功。
2．实质：电流做功的过程，实际就是电能转化为其他 形式的能（消耗电能）的过程；电流做多少功，就有多 少电能转化为其他形式的能，就消耗了多少电能。
电流做功的形式：电流通过各种用电器使其转动、 发热、发光、发声等都是电流做功的表现。
3．规定：电流在某段电路上所做的功，等于这段电路 两端的电压，电路中的电流和通电时间的乘积。

人教版2013最新九年级教材之教学课件初中物理总复习第八章电功率


更换电压表， 检查电路
灯泡较亮，电压表示数低于额 定电压或灯泡较暗，电压表示 数高于额定电压 闭合开关后，灯泡不亮，电流 表指针几乎不偏转，而电压表 指针却偏转很大
将电压表并联 在灯泡两端 将两表位置对 调即可
实验过程： 1.关闭家中所有的用电器，只让被测用电器 工作 2.眼睛观察电能表转盘，记录转的转数为n 3.观察转盘同时开始计时，记录电能表转盘 转n转所用时间t 4.根据电能表上的参数n r /kW。算出转n 消耗的电能W 5由P=W/t算出该用电器的电功率
实验结论： 1.当实际电压等于额定电压时，小灯泡正常发光， 小灯泡的实际功率等于其额定功率。 2.当实际电压小于额定电压时，小灯泡的实际功 率小于额定功率，小灯泡发光较暗。 3.当实际电压大于额定电压时，小灯泡的实际功 率大于额定功率，小灯泡发光较亮。
1.选用的电源其电压应高于灯泡的额定压，而滑动变阻器允许通 过的最大电流要大于小灯泡的正常工作电流，最大阻值也应与小 灯泡的电阻差不多，这样就能使滑动变阻器的调压效果明显。 2.电压表的量程应大于小灯泡的额定电压，电流表的量程也要大 于小灯泡正常工作时的电流。 3.在实验前，开关要断开，防止由于电路连接错误而发生短路， 损坏电流表。 4.连接实物电路的过程中，要将滑动变阻器连入电路的电阻值调 到最大，以防止电路中电流过大。 5.滑动变阻器滑片移动要有一定的规律（使灯泡两端的电压逐渐 减小或逐渐增大），记录的电压值和电流值要一一对应。 6.调节小灯泡两端电压高于额定电压时要注意，实际电压不能超 过额定电压的1.2倍，同时试验时间不能过长，否则容易烧坏小灯 泡。
相同点： 1.实验器材相同 ； 不同点：1.数据处理不同
2.实验电路图相同
3.测量的物理量相同； 4.实验次数相同

八年级物理下册 第八章电功率单元复习课件 人教新课标版


注意:1.家庭电路中各用电器之间是并联的
2.开关要串联在火线上,
3.插座应按“左零、右火、上地”连接
从户外的低压电网引进室内的进户线有 两 根，其中有一根在室外就与大地 ______ 零 线,它与大地间的 相连，我们叫它_____ 0 ；另一根叫端线，俗称 电压是___V 220 火 线,它与大地间的电压是______V _____ 。
在电阻相同，通电时间相同， 通电电流越大，产生热越多。
1.电流的热效应: 电流通过导体时电能转化为热，叫做电流的热效应 2.焦耳定律： 电流通过导体产生的热量跟电流的二次方成正比，跟导 体的电阻成正比,跟通电的时间成正比 3.数学表达式： U2 2 Q=I Rt=UIt = t R 4.电热的利用: 电热器 热 效应来工作的用电器 (1)原理:电热器是利用电流的____ 发热体。发热体特点是电阻率___ 大、 (2)结构:主要部分是______ 熔点_____ 高 5.电热的危害: 收音机、电视机也要考虑散热，所以在机壳上都有散热孔。 大 由_____ 6.想一想:家庭电路中,导线接头处的电阻比较____, 焦耳 定 律可知,接头处更容易发热,甚至起火.
R乙=2R
2.同为“36V
40W”的电灯、电扇、电烙铁都正常工作
5min，它们产生热量是( D ) A.一样多 B.电灯最多
C.电扇最多
D.电烙铁最多
专题：基本公式计算 1、一台电动机正常工作时线圈两端的电压为380V， 线圈的阻值为2 Ω 的电动机在正常工作时通过的电 流为2A，在10min内产生的热量为4800 J。 2、两个电热器的阻值之比为4∶5，把它们串联起 来接入电路，相同时间内它们产生的热量之比是 （ ） A 、4∶5 B、5∶4 A C、16∶25 D、25∶16 若并联呢？

初中物理 电功率复习课1 人教版优秀课件

4.你需要哪些器材? 5.实验中要记录哪些数据和现象? 6.你的实验至少分几个步骤完成？分别是怎样的？ 7.你设计的表格拿出来让大家欣赏. 8.什么条件下测量出的电功率才是小灯泡的额定功率?
在实验中,你应该注意哪些事项?
1.连接电路时，开关要断开，变阻器的滑片要移 动到阻值最大处。 2.电流表、电压表、变阻器的接线柱要正确. 3.变阻器的滑片移动要有规律(使灯泡两端的电压 渐渐变小或增大),记录的电压 和电流值要一一对 应. 4,灯泡两端的电压不能超过额定电压 太多,否则 会将灯泡烧坏.
优胜劣态适者生存是一个亘古不变的自然规律。不管是怎样的活法。人都应有一个积极向上的心态，去投身生活，去追逐目标。不管你是羚羊还是狮子，当太阳升起之时，就要毫不迟疑地向前奔去。生活就是这样。 这个是个人生哲学，这个故事也能说明很多做人道理。如今，不比20世纪，现在的生活条件竞争激烈，每个人都不想被淘汰，每个人都想让自己的生活过的好些，每个人都有着自己的梦想和理想。但是成功与失败最大的区别是，成功的人不在于花多少时间去说他们的梦想和理想，不在于花多少时间去抱怨他们的苦难与困境，不在乎花时间去羡慕和仰慕别人的成功而让自己感到自卑；成功的人只会去做他们该做的事情，只会面对他们的困难，不会有抱怨，更不会有羡慕，因为他们心中有目标，理想，动力以及那颗沉淀的心。
3、1度=__1___千瓦时=_3_.6_×__1_0_6__焦。
4、电能表是测量_用__电__器__所__消__耗__电__能__的仪表。一只电能表 在2月底的示数是1432.6，3月底的示数是1496.4，则3月份 用电_6_3_.8_度 5、电动机工作时将电能转化为_机__械__能。
二.电功率： 表示消耗电能的快慢。 1、定义： 单位时间内消耗的电能。 2、 符号 ：P 3、 单位：瓦特, 简称瓦，符号 W。 更大的单位——千瓦 符号：kW。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

产品名称：电热水器 产品型号：×××× 额定电压：220伏 额定功率：1100瓦 生产日期：2006年9月
13
巩固练习
R 220伏 额定电压 1100瓦 额定功率 5安
额定电流
2
198伏
解：
另解：
电阻 2 U实 198伏 891瓦 P实 R 44欧
44欧
据
P实 P额
198伏 2 = = （U ）= 220伏）0.81 （ 额
正确答案：L1的电阻大，L2的灯丝粗。
8
例题分析
220V 10(20)A 1600r/kwh
例题2：娄底某宾馆的电能表铭牌如上图 所示，若该电能表所在的电路只接自动 感应干手机，且让干手机在额定电压下 连续工作1分钟，该电能表表盘转动32圈， 那么干手机的额定电功率为多大？
9
例题分析
220V 10(20)A 1600r/kWh
用电器可能损坏
5
知识点二：对比分析测电阻和测电功率
测电阻 原理 电路图 器材 表格 步骤 原因 分析 1、指针反向偏转 3、电表超过所选量程 流表几乎无示数 2、电表指针偏转不明显 4、灯不变，电压表有示数，电 测功率
二、例题分析
例1：根据如图所示的灯泡铭牌标志，我们可以知道那 些物理量？
1、灯泡的额定电压： 220V
U实 2
∴P实=0.81P额=0.81× 1100瓦=891瓦
14
应用一：1、一盏标有“6V 3W”字 样的小灯泡，接入电压值为12V的电 路中，若使灯泡正常发光，则需 联一个阻值为 Ω 的电阻。 2、一只新灯泡上的铭牌220表 示 ,40表示 ， 1Kw.h的电能可供其工作 h， 灯泡正常发光时的电阻是 Ω。
2
2、基本公式
W P t
U2 P R
P UI
动动笔，请写出电功率 的计算公式
(仅限于纯电阻的电路)
P I 2R
重要推导式：
U P R
2
U R P
2
4
3、实际功率与额定功率的关系
U实 < U额
U实 = U额
P实 < P额
P实 = P额
用电器不能正常工作
用电器正常工作
U实 > U额
P实 > P额
求： （1）电热烘干机2小时内消耗的电能为 1.2 kwh。 （2）电热烘干机的额定功率为 600 w。
11
例题分析
例题3：小明家新买了饮水机，铭牌如下，父母经常为夜间 是否要关闭饮水机而发生争执： 母亲认为应该关机，理由是饮水机在夜间无人饮水时仍在对 热水包里的水间歇性加热，白白消耗电能。
父亲则认为不该关机
(4)Rx＝U1R0／U2
宁江区新民职业中学郭振权
应用二：1、电子式电能表表盘上标
有“3 000 imp/(kW·h)”字样，将某 用电器单独接在该表上工作20min，电 能表指示灯闪烁了300次。该用电器在 上述时间内消耗的电能为_____k三：下图是某品牌家用电饭锅的工作 原理图，已知R2 的阻值为44Ω；单独闭合 开关S1时，电饭锅处于保温状态，此时的 保温功率为40W。求：（1）R1阻值是多 少？ （2）同时闭合开关S1、S2，电饭锅工作 1min消耗多少电能？
1 t 1 min h 60 W 0.02kwh ∴ P= = =1.2kw t 1/60h
1 解：W kwh/ r 32 r 1600 0.02 kwh
10
拓展练习
2.小刚家里有一台电热烘干机，铭牌已变得模糊 不清，只知道额定电压为220V。小刚为了知道该电 热烘干机的额定电功率，把其他用电器关闭，只让电 热烘干机在额定电压下连续工作2小时。电能表的示 数由左图变成右图。 1 2 7 4 6 1 2 7 5 8
《电功率》复习
• 宁江区新民职业中学郭振权
一、基本概念和公式
1、概念和单位：
物理量 符号 概念 单位 意义
电功
（电能）
W
电流做的功
单位时间里 完成的电功
J kwh
做功 多少 做功 快慢
电功率
P
w kw
单位换算:
1kwh=3.6×106 J
1kw=103w 2
你能记住这些公式吗？
W 1 .P t 2.P UI U U 3.P UI , I P R R 2 4.P UI , U IR P I R
实验 次数
1
U/V
2.0
I/A
P/W
亮度 较暗
2
3
2.5
2.8
0.22
0.24
0.55
0.67
正常
很亮
①在第1次实验中，小灯泡两端电压为2V时，电流表示数 如图所示，则通过小灯泡的电流为 A，此时小灯泡的 实际功率为 W。 ②由上表可知，小灯泡的额定功率为 W。 ③小灯泡消耗的功率与其发光亮度之间的关系是 。 ④该同学通过表中的数据,求出了灯泡在不同发光状态下 的电阻值,发现这几个电阻值相差较大。其主要原因 是 。
应用四：小明家有一电热毯，铭牌上标有“220V，**W” 的字样，其中额定功率值不清，40W～60W之间。现在实 验室有下列实验器材：一个蓄电池（电压为6V），一个 开关，导线若干。另外，还有可供选择的以下器材： A．电流表A(量程：0～0.6A，0～3A)。B．电压表V1(量 程：0～3V，0～15V)。C．电压表V2(量程：0～3V，0～ 15V)。D．定值电阻R1(阻值：20Ω )。E．定值电阻R2(阻 值：500Ω )。F．滑动变阻器(阻值：0～10Ω )。 G．滑 动变阻器（阻值：0～1kΩ )。 请你帮助小明测量出电热毯的额定功率值。 (1)根据你学过的物理知识，只要测量出电热毯的一个物 理量 R ，即可计算出它的额定功率值。 (2)为进行较准确的测量，选择的实验器材是 BCEG 。 (3)在右边空白处画出实验电路图。 (4)根据实验电路，写出测量这个物理量的公式。 (5)设计出实验纪录表格。
2、灯泡的额定功率： 25w 3、灯泡的额定电流： 额 I
P额 U额
2 U额
25w 0.11A 220V
2
(220V ) R 1936 4、灯泡正常工作时电阻： P额 25 w
7
拓展练习
1、有两盏灯L1“220V 40W”和L2“220V 100W”，哪个的电阻大？哪个的灯丝粗？
，因为第二天重新开 机为凉水加热会消耗 更多的电能。
额定电压220V 额定频率50Hz 制热功率500W 制冷功率98W
热水包容积1.2L 冷水包容积0.5L 保鲜柜容积16L 防触电类型I类
12
巩固练习
2、杨帆家有一个电热水器，说明书部分内容 如下：若用电高峰期他家庭电路两端的实际电 压为198伏，则电热水器的实际电功率为多大？
应用三： 下表为一台电烤箱的铭牌，其内部简化电路 如图所示，R1和R2均为电热丝．求： （1）电烤箱在高温挡正常工作10min所消耗 的电能；（2）电路中R1、R2的阻值；
应用四： 某同学要“测量小灯泡的电功率”的实验中，已知电源 电压为3V，小灯泡的额定电压为2.5V。（1）下图所连 的电路，有什么错误或不妥之处？应该怎样纠正？ 错误1： ；纠正方法： 。 错误2： ；纠正方法： 。 （2）电路错误改正后,该同学闭合开关,发现小灯泡不 亮，电流表指针偏转，电压表示数为0，产生故障的原 因可能是 。 A．小灯泡短路 B．小灯泡的灯丝断了 C．小灯泡的灯座接触不良 D．电压表的量程选择不合适
