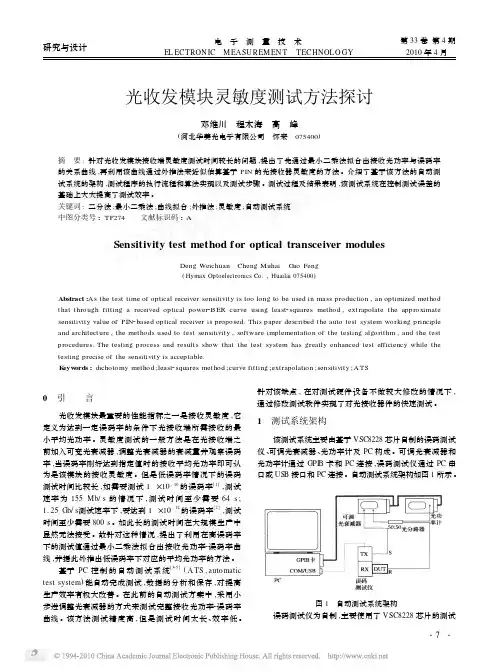

光接收灵敏度的测试方法
1. 直接测量法，就好像给光接收灵敏度来个“面对面”的检测！比如，把光信号直接输入到接收设备中，然后看看它能接收得多灵敏呀！
2. 比较测量法，这就像比赛一样！找个已知灵敏度的参考设备，和要测试的一起比一比，不就知道谁更厉害啦！比如说，让它们同时接收相同的光信号，谁的表现更好，一目了然呀！
3. 替代测量法，哎呦，就好比找个替身来感受一下！用一个已知特性的替代物去模拟光信号，看接收设备怎么反应，是不是很有趣呢？
4. 积分测量法，这不就是把所有的光信号都“攒”起来嘛！通过长时间积分光信号来确定灵敏度，就好像一点点积累能量一样呢。
比如在一个时间段里持续测量，最终得出结果哦！
5. 动态测量法，哇塞，就像追逐光的脚步一样动态变化！实时观察光接收灵敏度在不同条件下的变化，这多刺激呀！就像看一场精彩的演出一样。
6. 光谱测量法，嘿，这可是对光的“全身检查”呀！分析不同波长的光下的接收灵敏度，就像是对光进行细致的“解剖”呢。
例如研究在各种颜色的光照射下，接收设备会有什么样不同的表现呀！
我觉得呀，这些测试方法都各有各的奇妙之处，利用它们可以很好地了解光接收灵敏度呢！。
课程名称：光纤通信实验名称：实验3 接收机灵敏度和动态范围测量实验姓名：班级：学号：实验时间：指导教师：得分：一、实验目的1、了解和掌握光收端机灵敏度的指标要求和测试方法。
2、掌握误码仪的使用方法。
二、实验器材主控&信号源模块25 号光收发模块23 号光功率计 & 误码仪模块三、实验原理光接收机的性能指标主要包括灵敏度和动态范围。
（1）灵敏度灵敏度是光端机的重要特性指标之一，它表示了光接收机接收微弱信号的能力，是系统设计的重要依据。
光接收机灵敏度的定义是：在给定误码率或信噪比条件下，光接收机所能接收的最小平均光功率。
在测灵敏度时应注意 3 点：1、在测量光接收机灵敏度时，首先要确定系统所要求的误码率指标。
对不同长度和不同应用的光纤数字通信系统，其误码率指标是不一样的。
例如，在短距离光纤数字通信系统中，要求误码率一般为，而在 420km 数字段中，则要求每个中继器的误码率为。
对同一个光接收机来说，当要求的误码率指标不同时，其接收机的灵敏度也就不同。
要求误码率越小，则灵敏度就越低，即要求接收的光功率就越大。
因此，必须明确，对某一接收机来说，灵敏度不是一个固定不变的值，它与误码率的要求有关。
测量时，首先要确定系统设计要求的误码率，然后再测该误码率条件下的光接收机灵敏度的数值。
2、要注意光接收机灵敏度定义中的光功率是指最小平均光功率，而不是指任何一个在达到系统要求的误码率时所对应的光功率。
因此，要特别注意“最小”的概念。
所谓“最小”，就是指当接收的光功率只要小于此值，误码率立即增加而达不到要求。
应该指出，对某一接收机来说，光功率只要在它的动态范围内变化，都能保证系统要求的误码率。
但灵敏度只有一个，即接收机所能接收的最小光功率。
3、灵敏度指的是平均光功率，而不是光脉冲的峰值功率。
这样，光接收机的灵敏度就与传输信号的码型有关。
码型不同，占空比不同，平均光功率也不同，即灵敏度不同。
在光纤数字传输系统中常用的 2 种码型 NRZ 码和 RZ 码的占空比分别为100%和 50%。

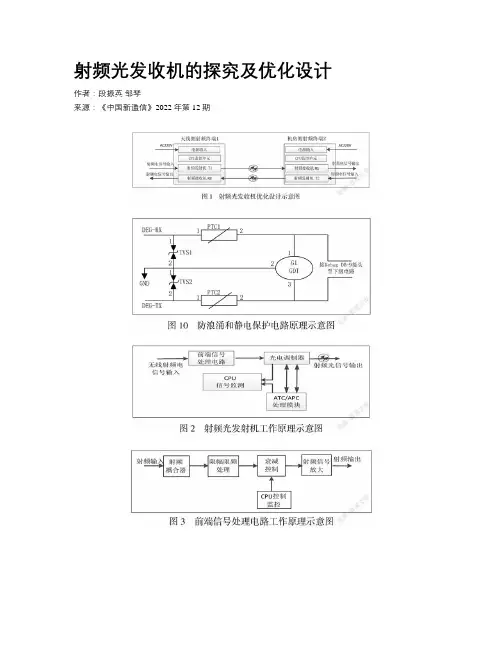

射频光发收机的探究及优化设计作者：段振英邹琴来源：《中国新通信》2022年第12期摘要：伴隨着射频通信技术的升级换代，老射频光发收机已不能适应新业务拓展需求，针对其上下行业务走向特点，以及客户对传输距离和容量需求的提升，我们不仅对关键电路做了新增防浪涌和防静电保护电路设计，还在各功能模块间新增匹配电路增强增益变化的自适应性。
并通过样机实验验证，使新一代射频光发收机获得更好的结构性和增益平坦度、更强的发光功率和更高的接收灵敏度，从而提高光纤传输距离，使射频系统获得更大布局空间和更强的隐蔽性，有利于射频通信成为通信系统中的重要一员。
鉴于此本文就射频光发收机遇到的相关问题进行深刻的研究与设计。
关键词：射频光发收机;前端处理模块;耦合电路;增益平坦度;光电调制一、引言近年来随着无线射频技术与光纤通信的融合，老一代射频光发收机的弊端暴露无遗，比如射频发射机与接收机分离设计、结构偏大、发光功率不强、接收灵敏度不够等因素已经严重影响射频光传输系统的推广与应用。
特别是在无线通信和卫星通信系统应用场合，为了扩大空间布局和增强业务隐蔽性，需要把天线的射频电信号信转换成光信号，再进行一段距离的光纤传输，至终端机房再把光信号转换成射频电信号。
相对于传统的射频电缆传输方式，射频光传输具有距离远、隐蔽性强、不受电磁干扰等优点，因此射频光传输系统在很多重要领域的应用越来越受到重视。
相对于数字光端机，射频光发收机内部主要采用模拟光传输方式的复杂电路组成，各功能模块输出增益变化较大，系统设备联调繁琐，为了解决这些问题我们将对系统最关键的射频光发收机进行深入分析，不仅对发收机的前后端信号处理电路进行优化设计，还新增防浪涌和防静电保护电路设计，外加在各个电路模块间新增自适应匹配电路，并且通过样机实验验证，使新一代射频光发收机获得更好的结构性和增益平坦度、更强的发光功率和更高的接收灵敏度。
二、射频光发收机的探究及优化设计为了解决老一代射频光发收机的诸多缺点，经过对核心元器件严谨选型，精心设计整体结构和核心电路，根据上下行射频业务走向特点，把射频光发收机一体化整合设计，使其结构小型轻便化、电磁兼容性更强，通过特殊电路设计增大激光器的发光功率和接收灵敏度，提高光纤传输的距离，拓展射频系统空间布局组网能力。

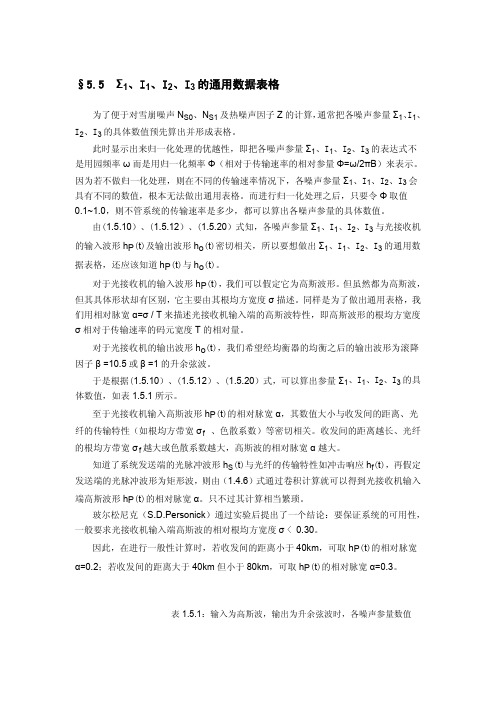

光接收机的指标——灵敏度和动态范围光接收机的灵敏度和光接收机的动态范围是光接收机的两个重要指标．1．光接收机灵敏度光接收机灵敏度这个指标，是描述接收机被调整到最佳状态时，在满足给定的误码率指标条件下，接收机接收微弱信号的能力．上述这种能力的描述，可以用以下三种物理量来体现．(1)最低接收平均光功率．(2)每个光脉冲中最低接收光子能量．．(3)每个光脉冲中最低接收平均光子数．本书将采用工程常用的物理量：最低平均光功率．这就是说，光接收机的灵敏度，是在满足给定的误码率指标条件下，最低接收平均光功率Pmin．工程上光接收机灵敏度中的光功率常用相对值来描述，即用dBm来表示式中，Pmin——在满足给定的误码率指标条件下以瓦表示的最低接收光功率；——指lmW光功率．从物理概念上来看，上述这种灵敏度定义也是容易理解的：如果一部光接收机在满足给定的误码率指标下所要求的最低平均光功率低，说明这部接收机在微弱的输入光条件下就能正常工作，显然，这部接收机的性能是好的，是灵敏的．同样，从物理概念上也容易理解，限制接收机的灵敏度的主要因素是噪声，由于接收机存在噪声（这将在后面讨论），因而，为了保证正常接收，就需要有足够大的输入功率．2．接收机的动态范围光接收机的动态范围D，是在保证系统的误码率指标要求下，接收机的最低输入光功率（用dBm来描述）和最大允许输入光功率（用dBm来描述）之差(dB)，即式中，就是上面所讲的接收机灵敏度．之所以要求光接收机有一个动态范围，是因为当环境温度变化时，光纤的损耗将产生变化；随着时间的增长，光源输出光功率亦将变化；也可能因一个按标准化设计的光接收机工作在不同的系统中'从而引起接收光功率不同，因此要求接收机有一个动态范围．低于这个动态范围的下限（即灵敏度），如前所述将产生过大的误码；高于这个动态范围的上限在判决时亦将造成过大的误码．显然，一台质量好的接收机应有较宽的动态范围．3.6.3 光接收机的噪声1.研究光接收机噪声的目的在一个完整的光纤通信系统中，光接收机是它的重要组成部分．可以想像，在满足误码率（或信噪比）指标要求下，如果需要输入接收机的光功率低，则表明这个光接收机的灵敏度高，性能好．那么为什么光接收机的输入功率不能无限制地降低呢？显然，是受到了系统中噪声的限制．为了研究光接收机的性能，就需研究光纤通信系统的噪声，首先是从接收机这端引入的噪声．2．光接收机噪声的主要来源(1)光电检测器引入的噪声光电检测器在工作时，一方面将接收到的光信息量转变为电的信息量；另一方面，在上述这种转变过程中，又将一系列与信息无关的随机变化的量带人信息量中，这种随机变化量主要有以下三种。
