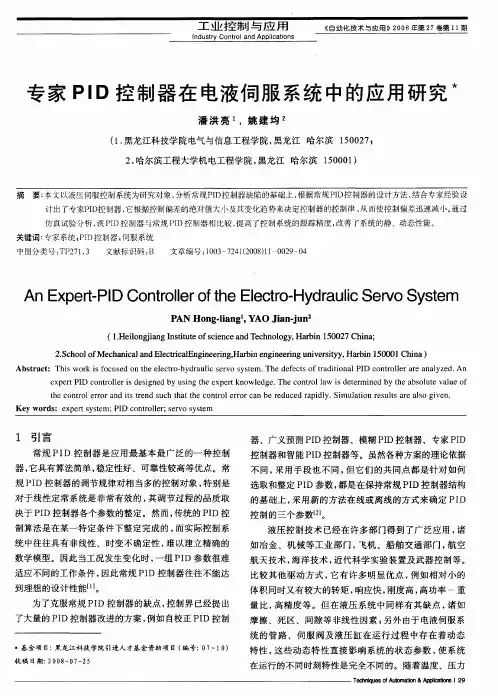

浅析基于PID算法的电液伺服阀速度控制系统的研究摘要：本文主要是结合液压传动技术和自动控制技术，设计一种基于pid算法的电液伺服阀速度控制器。

液压系统在机械传动方面有着十分重要的应用，尤其是其具有传动过程中工作稳定、传递功率负荷大、传动能量方向灵活可控、调节控制方便等等优势，非常适合在机械制造、工程机械、大型交通工具等场合应用。

关键词：plc；控制系统；pid；电液伺服系统是液压自动控制领域中的一门重要研究技术，由于其具有良好、快速、高精度的控制效果和能量，该技术其应用面非常广泛。

近年来，随着计算机技术的迅猛发展和在自动控制领域的应用，如何将计算机控制技术应用于液压伺服控制已经成为人们研究的重点和热点。

本文主要讲的是如何设计出一种基于pid算法的电液伺服速度控制系统。

1、系统工作原理及参数电液伺服阀速度控制系统是通过电液伺服阀控制两柱压力机匀速上升或下降的高精度控制系统，由电气控制部分和液压驱动部分组成。

系统工作原理如下：当上位计算机实现上升或下行功能时，对控制器发出下行指令，控制器根据位置传感器及速度反馈回路的信号输出相应的控制信号，经伺服阀放大器驱动电液伺服阀输出相应流量，在电机、液压回路系统等相关执行机构作用下，两柱压力机油缸匀速上升或下降；系统的控制核心为由控制器、电液伺服阀、反馈回路构成的闭环控制系统。

1.1 伺服阀电液伺服阀速度控制系统的核心元件是伺服阀，系统中采用的伺服阀是中船重工上海704所生产的csdy1/2型伺服阀。

csdy1csdy2电液伺服阀结构牢固、分辨率极高、控制精度高适用于各领域的高精度电液伺服系统。

如：造船工业、航天工业、航空工业、重工业、轻、纺工业，以及农业机械液压伺服系统。

csdy1csdy2电液伺服阀工作时，高压油ps一路通过滤油器进入射流管喷嘴，另一路进入阀芯和阀套组成的通路。

当无信号电流时，阀处于零位，无流量输出。

当有控制信号电流输入时，使射流管喷嘴偏转（设顺时针），接受器左腔压力上升，右腔压力下降，阀芯在压差作用下右移，其油路ps-a-1负载-2-c-p。

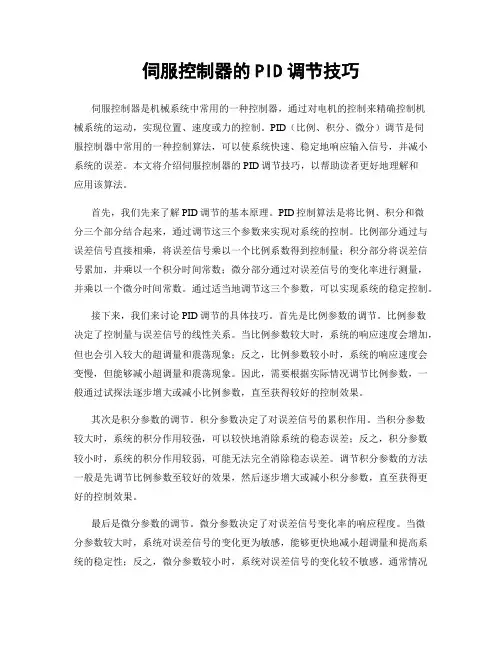

伺服控制器的PID调节技巧伺服控制器是机械系统中常用的一种控制器，通过对电机的控制来精确控制机械系统的运动，实现位置、速度或力的控制。

PID（比例、积分、微分）调节是伺服控制器中常用的一种控制算法，可以使系统快速、稳定地响应输入信号，并减小系统的误差。

本文将介绍伺服控制器的PID调节技巧，以帮助读者更好地理解和应用该算法。

首先，我们先来了解PID调节的基本原理。

PID控制算法是将比例、积分和微分三个部分结合起来，通过调节这三个参数来实现对系统的控制。

比例部分通过与误差信号直接相乘，将误差信号乘以一个比例系数得到控制量；积分部分将误差信号累加，并乘以一个积分时间常数；微分部分通过对误差信号的变化率进行测量，并乘以一个微分时间常数。

通过适当地调节这三个参数，可以实现系统的稳定控制。

接下来，我们来讨论PID调节的具体技巧。

首先是比例参数的调节。

比例参数决定了控制量与误差信号的线性关系。

当比例参数较大时，系统的响应速度会增加，但也会引入较大的超调量和震荡现象；反之，比例参数较小时，系统的响应速度会变慢，但能够减小超调量和震荡现象。

因此，需要根据实际情况调节比例参数，一般通过试探法逐步增大或减小比例参数，直至获得较好的控制效果。

其次是积分参数的调节。

积分参数决定了对误差信号的累积作用。

当积分参数较大时，系统的积分作用较强，可以较快地消除系统的稳态误差；反之，积分参数较小时，系统的积分作用较弱，可能无法完全消除稳态误差。

调节积分参数的方法一般是先调节比例参数至较好的效果，然后逐步增大或减小积分参数，直至获得更好的控制效果。

最后是微分参数的调节。

微分参数决定了对误差信号变化率的响应程度。

当微分参数较大时，系统对误差信号的变化更为敏感，能够更快地减小超调量和提高系统的稳定性；反之，微分参数较小时，系统对误差信号的变化较不敏感。

通常情况下，微分参数的调节相对比例参数和积分参数来说更为困难，需要根据系统的实际情况进行综合判断。

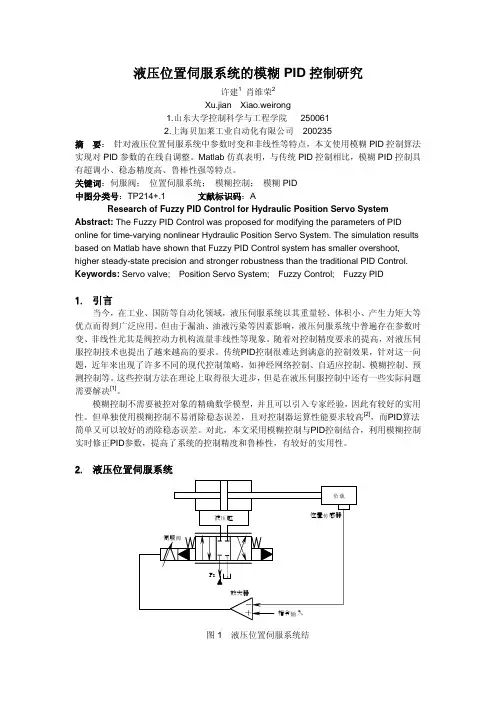

液压位置伺服系统的模糊PID控制研究许建1肖维荣2Xu.jian Xiao.weirong1.山东大学控制科学与工程学院 2500612.上海贝加莱工业自动化有限公司 200235摘要：针对液压位置伺服系统中参数时变和非线性等特点，本文使用模糊PID控制算法实现对PID参数的在线自调整。

Matlab仿真表明，与传统PID控制相比，模糊PID控制具有超调小、稳态精度高、鲁棒性强等特点。

关键词：伺服阀；位置伺服系统；模糊控制；模糊PID中图分类号：TP214+.1 文献标识码：AResearch of Fuzzy PID Control for Hydraulic Position Servo System Abstract: The Fuzzy PID Control was proposed for modifying the parameters of PID online for time-varying nonlinear Hydraulic Position Servo System. The simulation results based on Matlab have shown that Fuzzy PID Control system has smaller overshoot, higher steady-state precision and stronger robustness than the traditional PID Control. Keywords: Servo valve; Position Servo System; Fuzzy Control; Fuzzy PID1.引言当今，在工业、国防等自动化领域，液压伺服系统以其重量轻、体积小、产生力矩大等优点而得到广泛应用。

但由于漏油、油液污染等因素影响，液压伺服系统中普遍存在参数时变、非线性尤其是阀控动力机构流量非线性等现象。

《电液伺服系统模糊PID控制仿真与试验研究》篇一一、引言随着现代工业自动化技术的飞速发展，电液伺服系统作为重要组成部分，在众多领域中发挥着重要作用。

然而，由于电液伺服系统存在非线性、时变性和不确定性等特点，其控制问题一直是研究的热点和难点。

传统的PID控制方法在面对复杂多变的环境时，往往难以达到理想的控制效果。

因此，本文提出了一种基于模糊PID控制的电液伺服系统控制策略，并进行了仿真与试验研究。

二、电液伺服系统概述电液伺服系统主要由液压泵、液压马达、传感器和控制器等部分组成。

它利用电信号驱动液压系统工作，实现对负载的精确控制。

由于其具有高精度、快速响应等特点，在机械制造、航空航天、船舶等领域得到了广泛应用。

然而，由于电液伺服系统的复杂性，其控制问题一直是研究的重点。

三、模糊PID控制策略针对电液伺服系统的特点，本文提出了一种模糊PID控制策略。

该策略结合了传统PID控制和模糊控制的优点，通过引入模糊逻辑对PID参数进行在线调整，以适应系统参数的变化和环境干扰。

模糊PID控制策略能够在保证系统稳定性的同时，提高系统的响应速度和抗干扰能力。

四、仿真研究为了验证模糊PID控制策略的有效性，本文进行了仿真研究。

首先，建立了电液伺服系统的数学模型和仿真模型。

然后，分别采用传统PID控制和模糊PID控制对模型进行仿真实验。

通过对比两种控制策略的响应速度、稳态精度和抗干扰能力等指标，发现模糊PID控制在电液伺服系统中具有更好的性能。

五、试验研究为了进一步验证模糊PID控制策略的实用性，本文进行了试验研究。

在试验过程中，首先搭建了电液伺服系统的试验平台，然后分别采用传统PID控制和模糊PID控制对实际系统进行控制。

通过对比两种控制策略的试验结果，发现模糊PID控制在电液伺服系统中具有更高的稳态精度和更快的响应速度。

此外，在面对环境干扰时，模糊PID控制也表现出更强的抗干扰能力。

六、结论本文通过对电液伺服系统的模糊PID控制进行仿真与试验研究，验证了该策略的有效性。

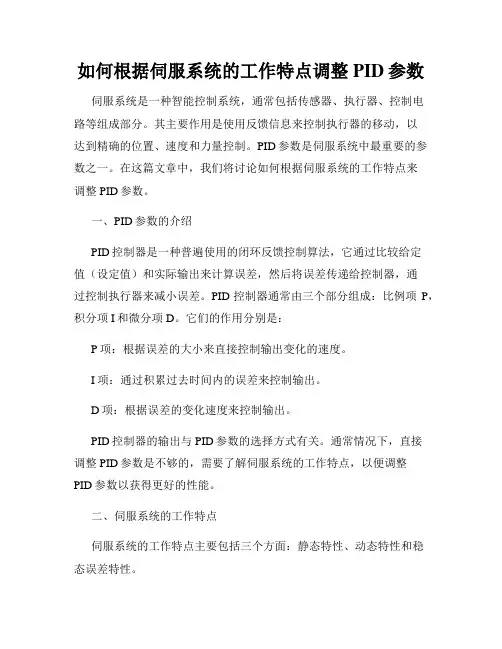

如何根据伺服系统的工作特点调整PID参数伺服系统是一种智能控制系统，通常包括传感器、执行器、控制电路等组成部分。

其主要作用是使用反馈信息来控制执行器的移动，以达到精确的位置、速度和力量控制。

PID参数是伺服系统中最重要的参数之一。

在这篇文章中，我们将讨论如何根据伺服系统的工作特点来调整PID参数。

一、PID参数的介绍PID控制器是一种普遍使用的闭环反馈控制算法，它通过比较给定值（设定值）和实际输出来计算误差，然后将误差传递给控制器，通过控制执行器来减小误差。

PID控制器通常由三个部分组成：比例项P，积分项I和微分项D。

它们的作用分别是：P项：根据误差的大小来直接控制输出变化的速度。

I项：通过积累过去时间内的误差来控制输出。

D项：根据误差的变化速度来控制输出。

PID控制器的输出与PID参数的选择方式有关。

通常情况下，直接调整PID参数是不够的，需要了解伺服系统的工作特点，以便调整PID参数以获得更好的性能。

二、伺服系统的工作特点伺服系统的工作特点主要包括三个方面：静态特性、动态特性和稳态误差特性。

静态特性是指在给定输入信号下的系统输出响应，它通常由系统的增益和时间常数等参数确定。

在静态响应中，输出与输入成比例，并且比例系数由系统的增益确定。

时间常数则代表了系统响应的时间，即系统从初始状态到达稳定状态所需的时间。

动态特性是指系统的快速性和稳定性。

快速性是指系统响应速度的快慢。

在伺服系统中，快速性对精度和响应速度有重要影响。

稳定性是指系统在不断变化的环境中能够保持稳定的能力，即系统输出的波动性和稳定性。

稳态误差特性是指当系统到达稳定状态后，误差仍然存在的大小。

在伺服系统中，稳态误差可能会导致不准确的位置和力量控制。

三、根据伺服系统的工作特点调整PID参数在调整PID参数之前，需要了解伺服系统的工作特点，并根据实际应用来确定PID参数的选择方式。

1. 调整比例项P在伺服系统中，比例项P主要影响系统的快速性。

液压伺服系统的控制算法与性能研究引言液压伺服系统广泛应用于机械控制领域，具有高速、高力和可靠性等突出优点。

然而，由于其本质上是一种非线性、时变的控制系统，液压伺服系统的控制算法和性能一直是研究领域的热点之一。

本文将探讨液压伺服系统的控制算法，以及通过优化控制算法来提高系统性能的方法。

1. 液压伺服系统的基本原理液压伺服系统由液压执行器、液控元件、电控元件和传感器组成。

其基本原理是通过电控系统对液控系统进行反馈控制，实现对液压执行器的精确控制。

在伺服系统中，液压执行器是核心组件，用于产生力和位置的控制。

2. 常见的液压伺服系统控制算法2.1 PID控制算法PID（比例-积分-微分）控制算法是目前应用最广泛的控制算法之一。

它通过调节比例、积分和微分三个参数来实现对系统的控制。

PID控制算法简单易用，但在非线性系统或动态响应要求较高的情况下可能会存在一定的局限性。

2.2 模糊控制算法模糊控制算法是一种基于模糊逻辑的控制方法，适用于非线性、时变系统的控制。

模糊控制算法通过建立模糊规则集来实现对系统的控制，可以更好地处理系统的模糊性和不确定性。

2.3 自适应控制算法自适应控制算法是一种能够根据系统实时状态和参数变化进行调整的控制方法。

自适应控制算法通过反馈机制和参数估计来实现对系统的控制，可以提高系统的稳定性和鲁棒性。

3. 提高液压伺服系统性能的方法3.1 系统建模和参数辨识系统建模和参数辨识是提高液压伺服系统性能的关键步骤。

通过对系统进行建模和参数辨识，可以准确地描述系统的动态特性，为后续的控制算法设计和优化提供基础。

3.2 控制算法优化控制算法优化是提高液压伺服系统性能的有效途径。

基于建模和参数辨识的结果，可以通过优化控制算法来改善系统的动态性能。

常见的优化方法包括遗传算法、粒子群算法和模型预测控制等。

3.3 传感器和执行器的选型和优化传感器和执行器的选型和优化对液压伺服系统的性能影响巨大。

选择合适的传感器可以提高系统的测量精度和稳定性；优化执行器设计可以提高系统的输出能力和响应速度。

液压系统中的PID控制算法研究在工程控制过程中，PID控制算法是一个非常重要的控制算法，它广泛应用于自动化、机械、化工等工业领域。

在液压系统中，PID控制算法同样被广泛采用。

本篇文章将对液压系统中的PID控制算法进行研究。

一、液压系统介绍液压系统是一种利用液体传递力量和能量的装置，具有输出力大、稳定性好、动作速度快等特点。

液压系统包括液压试验机、液压机床、液压传动机、液压控制系统等多种应用。

在这些应用中，PID控制算法被广泛应用于控制液压系统的动作、调节系统参数等方面。

因此，研究液压系统中的PID控制算法具有重要的工程应用意义。

二、PID控制算法介绍PID控制算法是指通过对系统的比例、积分和微分三个参数比较调整，使系统输出值与期望值相等的一种控制方法。

其中比例参数Kp、积分参数Ki、微分参数Kd对系统性能和响应速度有影响。

比例参数Kp是指输出值与误差之间的比例系数，当误差增加时，输出值也将增加。

积分参数Ki是指输出值与误差之间的积分系数，用于降低系统误差。

微分参数Kd是指输出值与误差之间的微分系数，用于降低系统振荡。

PID控制算法在液压系统中被广泛应用，其优点是可靠性高、调节方便、响应速度快等。

三、液压系统PID控制算法研究液压系统中的PID控制算法应用较为广泛，研究液压系统中PID控制算法有助于提高系统的控制性能和稳定性。

其中，流量控制系统、液压伺服系统、电液伺服系统等应用较为广泛。

以流量控制系统为例，研究液压流量控制系统的PID控制算法，可以通过调节比例参数Kp、积分参数Ki、微分参数Kd三个参数来实现对系统的流量控制。

其中，比例参数Kp是指输出流量与输入流量之间的比例系数，积分参数Ki是指与误差之间的积分系数，微分参数Kd用于降低系统振荡。

四、PID控制算法在液压系统中的应用PID控制算法在液压系统中有非常广泛的应用，包括流量控制系统、压力控制系统、位置控制系统等。

以液压伺服系统为例，其控制过程基于PID控制算法，通过对伺服阀口的控制来调节输出的位置和速度。

伺服控制器中的PID算法伺服控制器是一种广泛应用于机器人控制、自动化系统、航空航天等领域的控制器。

其中，PID算法是伺服控制器中最常用的控制算法之一。

本文将介绍PID算法的基本原理、调参方法以及应用示例等。

一、PID算法的基本原理PID算法是一种反馈控制算法，其英文全称是 Proportional-Integral-Derivative algorithm。

PID控制器根据系统的反馈信号来调整输出信号以达到控制目标。

其中，P代表比例项（Proportional），I代表积分项（Integral），D代表微分项（Derivative）。

比例项反映了反馈量与输出量之间的线性关系，当反馈偏差增大时，输出也会相应增大。

积分项反映了反馈量与时间积分之间的关系，可以消除积分误差。

微分项则反映了反馈量变化的速率，可以消除瞬时误差。

PID算法的数学表达式为：Output = Kp * e(t) + Ki * ∫ e(t)dt + Kd * de(t) / dt其中，e(t)为目标与反馈量之差，Kp、Ki、Kd为三个调节参数。

二、PID算法的调参方法三个调节参数的选取对PID算法的控制效果至关重要。

一般来说，控制器的响应速度、稳态误差和抗干扰能力都与这些参数有关。

因此，需要根据具体问题来进行调整，常用的调参方法有以下几种：1.经验法经验法是一种基于经验的、简单易行的调参方法。

该方法适用于一些比较简单的控制问题，其核心思想是在保证系统稳定的前提下最大限度地提高响应速度。

一般将比例项和微分项调整为主导因素，积分项调整到适当的位置。

具体方法因具体问题而异，在实际应用中需要进行实验和调整。

2.试错法试错法是一种根据实验结果不断调整参数的方法。

该方法需要在反馈控制系统中加入一些负载或者干扰，观察控制系统的响应情况，逐步调整参数，直到达到预期的响应性能。

试错法需要进行多次实验和调整，所需时间较长，但调参效果较好，适用于复杂的控制系统。

伺服系统中的PID控制器是什么PID控制器是指由比例控制器（P）、积分控制器（I）和微分控制器（D）构成的一种控制器。

PID控制器是一种非常常见的控制器类型，在伺服系统中得到广泛应用。

下面将详细介绍伺服系统中PID控制器的作用和应用。

一、PID控制器在伺服系统中的作用PID控制器在伺服系统中的作用是实现位置控制或速度控制。

伺服系统是一种能够实现位置和速度控制的机电系统。

在伺服系统中，通常需要通过电机来实现位置或速度控制，PID控制器便是用来对电机进行控制的一种控制器。

在伺服系统中，PID控制器通过不断地调整输出信号的大小，来实现对电机的位置或速度控制。

当输出信号的大小与期望位置或速度相同时，电机便可以实现精准的位置或速度控制。

二、PID控制器在伺服系统中的应用PID控制器在伺服系统中的应用非常广泛。

以绕线机器人为例，绕线机器人的主要控制系统是一个伺服系统，伺服系统中的核心控制器就是PID控制器。

绕线机器人在行进时需要保持一定的速度和方向，这就需要精准的控制，而PID控制器可以很好地满足这一要求。

此外，在许多工业领域中，PID控制器也经常被运用到。

例如，对于一些需要控制温度或压力的设备，PID控制器都可以实现精准的控制。

此外，PID控制器在飞行器、自动驾驶汽车等高精度控制体系中也有广泛的应用。

三、PID控制器的优点和缺点虽然PID控制器在伺服系统中的应用非常广泛，但是它也有一些优点和缺点。

优点：1.简单易实现：PID控制器由比例控制器、积分控制器和微分控制器组成，所需的计算量不大，因此实现起来非常简单。

2.灵敏度高：PID控制器能够实现对电机位置或速度的高精度控制，灵敏度非常高。

3.应用广泛：PID控制器在许多领域中都有广泛的应用，例如机器人、工业控制、航空航天等等。

缺点：1.容易产生超调：PID控制器在控制过程中很容易产生超调现象，这会导致输出信号偏离期望值，导致控制精度下降。

2.受到环境影响较大：PID控制器在使用过程中容易受到环境的影响，例如温度变化、湿度变化等等，会导致控制精度下降。

智能液压挖掘机控制系统的设计: 基于PID方法的控制系统引言随着科技的不断进步，智能化控制系统被广泛应用于各种机械设备中。

在挖掘机行业中，传统的液压控制系统已经无法满足高效、精准的操作需求。

因此，本文将介绍一种基于PID 方法的智能液压挖掘机控制系统的设计。

背景液压挖掘机作为一种常见的建筑机械设备，广泛应用于土木工程、石油、矿山和农业等行业。

传统的液压控制系统通常采用经验式的控制方法，如手动操作和基于硬件的控制器。

然而，这些方法存在操作难度大、响应速度慢以及精度低等问题。

因此，开发一种智能化的液压挖掘机控制系统，以提高操作效率和精度，成为当前的研究热点。

PID控制系统的基本原理和特点PID控制系统是一种经典的控制方法，由比例（P）、积分（I）和微分（D）三个部分组成。

其基本原理是通过不断调整系统的输出，使其接近所需的目标值。

PID控制系统具有以下特点：1.比例控制（P）：根据当前误差的大小，按比例调整输出值，其作用是快速准确地将系统输出值调整到接近目标值。

2.积分控制（I）：根据过去的误差累积值，对系统的输出进行修正，以消除稳态误差，提高系统的稳定性和精度。

3.微分控制（D）：根据误差的变化率，对系统的输出进行修正，以抑制系统的超调和振荡，提高系统的动态响应性。

PID控制系统通过不断根据误差实施比例、积分和微分控制，使得系统的输出能够快速、准确地收敛到目标值，具有广泛的应用价值。

智能液压挖掘机控制系统的设计基于PID控制方法，设计一种智能液压挖掘机控制系统，旨在实现挖掘机的高效、精准操作。

该系统包括以下几个关键组成部分：1.传感器：通过安装在挖掘机的关键部位，如液压缸、传动系统和底盘等，实时获取挖掘机各项参数的信息，如位移、速度和压力等。

2.控制器：控制器是整个系统的核心，根据传感器获取的实时数据，通过PID控制算法，实现对挖掘机液压系统的精准控制。

3.执行器：执行器根据控制器的输出信号，控制液压系统的动作，将操作指令转化为具体的摆动、抓取或推动等动作。

伺服电机pid控制原理PID控制是一种经典的控制理论，它通过分析被控对象的反馈信号与设定值之间的误差，引入三个参数（比例常数、积分常数和微分常数），计算控制量，从而达到稳定控制被控对象的目的。

在伺服电机控制中，PID控制被广泛应用。

PID控制器可以分为两部分：比例部分（P）、积分部分（I）以及微分部分（D），三者的作用分别是：1.比例部分（P）：根据误差大小，输出比例常数与误差之积。

这样做的目的是使得输出量与误差成正比。

2.积分部分（I）：根据误差大小，输出积分常数与误差之积。

这样做的目的是消除静态误差，也就是均衡系统输出的偏差。

3.微分部分（D）：根据误差的变化率，输出微分常数与误差的变化率之积。

这样做的目的是消除瞬间性的误差，也就是快速稳定系统的输出。

PID控制器的核心公式为：u(t) = Kp*e(t) + Ki*∫e(t) dt + Kd*(de/dt)其中，u(t)为控制器输出，e(t)为误差，Kp为比例常数，Ki为积分常数，Kd为微分常数，de/dt为误差变化率，∫e(t) dt为误差的积分。

在伺服电机中，PID控制的目标是控制电机的速度和位置。

在速度控制中，设定值为期望速度，反馈信号为实际速度，误差即两者之差。

在位置控制中，设定值为期望位置，反馈信号为实际位置，误差即两者之差。

根据PID控制器的公式，控制电机的控制量即为输出值u(t)。

实际应用中，PID控制器的参数需要进行调整。

这是因为不同的系统有不同的响应特性，而响应特性是由机械结构和物理参数决定的。

因此，在使用PID控制器时，需要针对具体的系统进行测试和参数调整，以达到最佳控制效果。

总之，PID控制器是一种经典的控制理论，在伺服电机控制中应用广泛。

通过对误差分析，并根据系统的响应特性调整PID控制器的参数，可以实现精确的电机控制，提高电机性能和运行效率。
