织物起毛起球性能测试

抗起毛起球测试标准
抗起毛起球测试是指在一定条件下，用特定的方法测试织物表面的起毛和抗毛起性能。

这一测试对于评价织物的质量和耐久性具有重要意义。

以下是抗起毛起球测试的标准和相关内容。

首先，抗起毛起球测试的标准应包括测试方法、测试条件、测试设备和测试结果的评定标准。

测试方法应明确规定使用的设备和操作步骤，以确保测试的准确性和可重复性。

测试条件应包括温度、湿度、摩擦次数等因素，以模拟实际使用中可能遇到的情况。

测试设备应符合相关标准，以保证测试结果的可靠性。

测试结果的评定标准应根据毛起球的数量和大小，对织物的质量进行分类和评价。

其次，抗起毛起球测试的标准应考虑到不同类型和用途的织物的特点。

例如，针对运动服装和户外用品等需要具有较强耐磨性的织物，测试标准应更加严格和细致。

而对于家居用品和内衣等舒适性要求较高的织物，测试标准则应更加注重织物的柔软度和舒适性。

此外，抗起毛起球测试的标准还应考虑到不同地区和国家的标准差异。

因为不同地区和国家的气候和使用习惯不同，对织物的要求也会有所不同。

因此，在制定抗起毛起球测试标准时，应考虑到不同地区和国家的实际情况，以便更好地满足当地消费者的需求。

总之，抗起毛起球测试标准的制定应充分考虑到测试方法、测试条件、测试设备和测试结果的评定标准，同时也应考虑到不同类型和用途的织物的特点，以及不同地区和国家的标准差异。

只有这样，才能更好地评价织物的质量和耐久性，满足消费者的需求。

织物起毛起球性能实验一、实验目的与要求1、掌握起毛起球的测试方法及评定方法。

2、观察理解起毛起球过程与机理，进一步了解影响起毛起球的因素。

二、基础知识织物在日常使用过程中，在实际穿着与洗涤过程中，不断经受摩擦，在容易受到摩擦的部位上，织物表面的纤维端由于摩擦滑动而松散，露出织物表面，并呈现许多令人讨厌的毛茸，即为“起毛”；若这些毛茸在继续穿用中不能及时脱落，又继续经受摩擦卷曲而相互纠缠在一起，被揉成许多球形子粒，通常称为“起球”。

织物起毛起球会使织物外观恶化，降低织物的服用性能，特别是合成纤维织物，由于纤维本身抱合性差，强力高，弹性好，所以起球疵点更为突出。

目前起毛起球已成为评定织物服用性能的主要指标之一。

织物起毛起球的过程可分为起毛、纠缠成球、毛球脱落三个阶段。

织物表面的纤维受外部的摩擦作用，首先被拉出形成圈环和绒毛，即起毛阶段，对短纤维而言，绒毛被拉出的条件是外部摩擦力要大于纤维在纱内的抱合力。

绒毛在达到一定长度后，才能相互纠缠成球，因此被拉出的纤维长度对织物起球有一定的影响。

此外，纤维的抗弯性、强度和耐磨性也影响起毛起球性能，容易弯曲的纤维在摩擦中易相互纠缠成球，比较粗硬的纤维要比细而柔软的纤维容易起球。

有些纤维在形成较长的绒毛之前，已被磨断或拉断，只剩下很短的绒毛，就不易起球。

有些纤维虽然容易形成数量众多的小毛球，但如果纤维的抗弯性和耐磨性强度较弱，织物表面的毛球在继续摩擦中很快就会脱落。

三、实验仪器与工具1、实验仪器：YG（B）502型织物起毛起球仪，见图12-1所示。

主要技术参数：起毛起球运动轨迹：直径为40mm的圆轨迹运动。

试样规格：直径112.8mm圆状，面积100mm2。

试样往复速度：60次/min。

图12-1 YG（B）502型织物起毛起球仪2、实验工具：起毛起球样照、织物试样、剪刀。

四、实验步骤与方法1、取样：剪取直径为112.8mm面积100mm2圆形织物为试样，2201华达呢为磨料。

纺织品抗起球性能测试及解决方法纺织品抗起球性能测试及解决方法1、测试方法在使用过程中，纺织品不可避免地要反复经受摩擦，很多织物中的纤维两端会露出表面，形成茸毛，当这些茸毛不能很快脱落而继续经受摩擦时，就会形成颗粒状，呈现“起球”，从而使织物的外观受损，因此备受消费者关注。

为了规范对纺织品抗起毛起球性能的评价，国内外相关机构制定了纺织品抗起毛起球性能的测试方法标准，常用方法标准编号、使用仪器类型、测试原理及各类方法的特点见表1。

以上方法评定结果都分1 ～5级，1级最差，5级最好。

由表1可知，不同方法的测试条件存在差异，所测得的结果也不可等同。

目前，在国内销售的产品可根据相应的产品标准规定来选择：如连衣裙、单夹服装、针织T恤衫、针织学生服等用GB/T 4802.1;床上用品类用GB/T 4802.2;针织羊毛衫类用GB/T 4802.3。

如果是出口产品，检测机构会根据产品输出国的标准来确定测试方法：如出口美国的用ASTM D3512;出口英国的用BS 5811 等等。

2 解决方案在实际生产过程中，如何改善纺织品抗起毛起球性能也是一项系统工程，应从纤维生产、纺纱、编织等生产过程采取综合措施解决。

2.1改良纺纱工艺1)棉纱可用赛络纺(Sirospun)，主要在细纱机上作改良，牵伸系统与传统细纱机不同，在输出罗拉后多加一套令纤维汇集的装置，使有效地让经过了两次牵伸的粗纱棉条，在进入加捻区前汇聚，利用一股气流把条子从罗拉牵伸系统的夹持点拉出，集合在一个多孔的表面上，因吸力作用下条子被压缩，缩小钳口处粗纱宽度，大幅降低纺纱三角的高度，棉纱加捻效果增加，棉纤维抱合更加有序，更加紧密，令棉纱毛羽数量大幅下降。

2)纺纱时选用硬度高的钢领，硬度低的钢领易被钢丝圈磨成沟痕，令张力不稳定，增加毛羽的产生。

另外，可稍增加纱线捻度，如增加8 % ～15 %，但捻度增加后手感较硬，编织时可能要加装解扭器。

络筒可选用德国AC338 或意大利奥立安自动络筒机，其精密卷绕系统，可防止纱线重绕，减少退绕时的不适当摩擦而产生毛羽。

GB织物起毛起球性能的测定简介1.参照标准：GB/T 4802.4 织物起毛起球性能的测定第4部分：随机翻滚法（GB/T 4802 织物起毛起球性能的测定由四部分组成，分别为圆轨迹法、改型马丁代尔法、起球箱法、随机翻滚法这四种测试织物起毛起球性能的方法。

）2.试验仪器：乱翻式起球测试仪3试验原理：将样品放入测试箱中，在叶轮的旋转作用下，置物盒软木衬壁连续随机摩擦，在到达设定时间后，取出样品进行评级。

4.主要仪器与用具：（1）起球箱（2）软木圆筒衬垫：长452mm，宽146mm，厚1.5mm。

软木垫使用1h后需更换。

（3）空气压缩装置：使试验仓达到一定压力（14-21KPa）。

（4）胶黏剂、灰色短棉。

（5）评级箱：用白色荧光管或灯泡照明。

光源位置与试样平面保持5°—15°，观察方向与试样平面保持90°±10°。

正常校正视力的眼睛与试样距离应在30cm—50cm。

5.试样的制作：（1）预处理：如需预处理，可采用双方协议的方法进行水洗或干洗样品。

（2）从织物样品上取3个试样，尺寸为（105±2）mm*（105±2）mm，另剪一块尺寸相同的布样作为评级所需的对比样。

对试样进行标记，并使用粘合剂将试样边缘封住，悬挂晾干。

6.试验步骤：（1）将来自同一样品的3块试样分别放入不同的试验仓进行试验。

（2）将灰色短棉与试样一同放入试验仓（重25mg，长6mm）（3）将试验时间设为30min，启动仪器，打开气流阀。

（4）试验结束后，取样评级，并用真空除尘器清楚残留的棉絮。

7.试验结果评级：评级箱应放在暗室中。

沿织物纵向将已测试样和一块未测试样并排放在评级箱的试样板中间（如果测试样在测试前经过预处理，则对比样也应经过预处理。

相应的如果测试样测试前未经预处理，则对比样应为未经预处理的试样）。

已测试样放左、未测试样放右。

评级为主观评定，建议至少2人评级。

织物起毛起球测试方法1、国内外纺织品起毛起球测试1 .1 国内纺织品起毛起球测试1 .1 .1 测试标准目前,国内对纺织品起毛起球测试方法的标准主要有三种:GB/T 4802 .3 —1997《织物起球试验方法———起球箱法》、GB/T 4802 .2 —1997《织物起球试验方法———马丁代尔法》和 GB/T 4802 .1 —1997《织物起球试验方法 ———圆轨迹起球法》。

各标准的测试条件及适用范围见表 1 。

1 .1 .2 测试仪器国内的纺织品起毛起球测试仪器主要分为:起球箱起球仪、马丁代尔起球仪、圆轨迹起球仪三种。

其有关技术参数见表 2。

1 .2 国外纺织品起毛起球测试1 .2 .1 测试标准国外纺织品起毛起球测试标准有很多, 其常用标准见表 3 。

1 .2 .2 测试仪器国外的起球测试仪器主要有下列三大类 :(1)起球箱式Orbito r/516 型它相当于 ICI 起毛起球仪和国内的箱式起球仪。

通常为两箱或四箱 , 转速可分别调为:25 , 30 , 40 , 55 和60 r/min 五档。

(2)乱翻式 Impulse/616 型此型相当于国内乱翻式起球仪, 其内空气压力为 200 ～ 800 kPa 。

此仪器为AA TCC 开发并拥有专利权的标准试验机。

织物在圆筒内翻滚, 无规则摩擦产生起毛起球现象, 适用于梭织和针织物。

该测试仪备有计时器及可加气装置 , 以防织物在测试时紧贴筒壁而影响效果。

(3)马丁代尔 Nu-Martindale/404 型此型相当于国内的马丁代尔耐磨仪,并作了一定改进,该仪器集测试摩擦及起球两个功能,但两种测试不可同时进行,作为独立单元存在,在操作起球测试时,压力通过砝码施压,针织布为2 .5cN/ cm2,梭织布6 .5cN/cm2 。

2、测试仪器和测试标准对评定的影响由于测试仪器的操作原理及测试条件的不同, 在实际测试时, 对评定纺织品起毛起球性能存在较大差异。

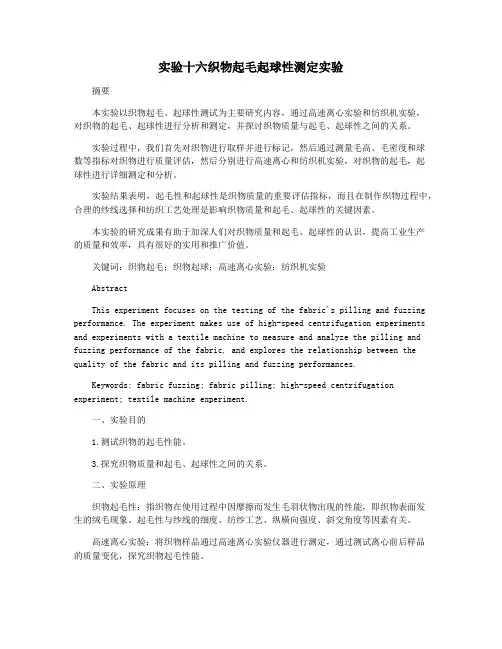

实验十六织物起毛起球性测定实验摘要本实验以织物起毛、起球性测试为主要研究内容，通过高速离心实验和纺织机实验，对织物的起毛、起球性进行分析和测定，并探讨织物质量与起毛、起球性之间的关系。

实验过程中，我们首先对织物进行取样并进行标记，然后通过测量毛高、毛密度和球数等指标对织物进行质量评估，然后分别进行高速离心和纺织机实验，对织物的起毛，起球性进行详细测定和分析。

实验结果表明，起毛性和起球性是织物质量的重要评估指标，而且在制作织物过程中，合理的纱线选择和纺织工艺处理是影响织物质量和起毛、起球性的关键因素。

本实验的研究成果有助于加深人们对织物质量和起毛、起球性的认识，提高工业生产的质量和效率，具有很好的实用和推广价值。

关键词：织物起毛；织物起球；高速离心实验；纺织机实验AbstractThis experiment focuses on the testing of the fabric's pilling and fuzzing performance. The experiment makes use of high-speed centrifugation experiments and experiments with a textile machine to measure and analyze the pilling and fuzzing performance of the fabric, and explores the relationship between the quality of the fabric and its pilling and fuzzing performances.Keywords: fabric fuzzing; fabric pilling; high-speed centrifugation experiment; textile machine experiment.一、实验目的1.测试织物的起毛性能。

标准集团（香港）有限公司织物起毛起球性能的测试方法和标准由于织物的原料、用途以及产品的出口地有较大差别，使得在对织物进行起毛起球测试时，测试方法上也有所不同，例如，马丁代尔法和箱式起毛起球法这两种测试方法主要是针对欧洲市场的，随机翻滚起毛起球法主要是对美国市场进行出口时采用的方法；而针对中国市场采用的测试方法是圆轨迹起毛起球法。

下面就以上四种方法做简单介绍：1.马丁代尔起毛起球法：马丁代尔起毛起球测试方法主要模拟的是当织物受到自身不断摩擦后起球的情况，该方法适用于毛织物及其他易起球的机织物。

原理是：圆形试样在规定的负荷质量下，与相同织物或羊毛织物磨料摩擦。

织物以圆形的轨迹绕与试样平面垂直的中心轴自由转动，经规定的摩擦阶段后，采用视觉描述方式评定试样的起毛或起球等级。

相对应的国家标准是GB/T 4802.2—2008《织物起毛起球性能的测定第2 部分改型马丁代尔法》。

2、起球箱起毛起球法：该方法主要模拟了织物受到自身或者外界摩擦力时的起毛起球的状况，主要适用于毛织物。

该方法对应的国家标准是GB/T 4802.3—2008《织物起毛起球性能的测定第3 部分起球箱法》。

其原理是将试样按照规定方法和试验参数，安装在聚氨酯塑料管上，之后放入有恒定转速且衬有橡胶软木的木箱内随意滚动，经过规定的转数后，在标准的视觉条件下，对起毛起球后的试样进行视觉描述评定。

3.随机翻滚起毛起球法：该方法主要模拟了织物在经过自身或者外界高频率的摩擦后布面的起毛起球的情况，相应的国家标准是GB/T 4802.4—2009《织物起毛起球性能的测定第 4 部分随机翻滚法》。

其原理是：将三块试样放入随机翻滚式起球箱内，使织物在铺有软木衬垫并填有少量灰色短棉的圆筒状试验仓中随意翻滚摩擦。

在标准光源条件下，对起毛起球后的试样进行视觉描述评定。

4.圆轨迹起毛起球法：圆轨迹起毛起球仪法相对应的国家标准是GB/T 4802.1—2008《织物起毛起球性能的测定第1 部分圆轨迹法》。

织物起毛起球过程及测试方法1.术语及定义：（1）起毛：织物表面纤维凸出或纤维端伸出形成毛绒所产生的明显表面变化，（2）毛球：纤维缠结形成的凸出于织物表面、致密且光线不能透过并产生投影的球。

起毛变化及毛球的形成可能发生在水洗、干洗、穿着或使用过程中。

（3）起球：织物表面产生毛球的过称。

2.起毛起球的过称：织物的基本组成单位为纱线，纱线在加工过称中受到梳理，拉伸及摩擦等作用，其表面并非光滑的，不可避免会出现绒毛。

织物在服用过称中，不断受到外力的作用，使织物表面的绒毛或者单丝逐渐被拉出，当毛茸的高度和密度达到一定值时，外力摩擦的继续作用使毛茸纠缠成球，凸起于织物表面，如若材料的刚性较大，则起球后不易在受摩擦力作用而脱落，最终形成毛球。

织物起球会恶化织物外观，降低其服用性能，在贸易交易中是重要的检测项目之一。

3.测试织物起毛起球性能的方法：（1）马丁代尔法：在规定压力下，试样夹具上的圆形试样与磨台上磨料（与被测样相同的织物或羊毛织物磨料）按照李莎茹曲线进行摩擦。

试样能够绕与试样平面垂直的中心轴自由转动。

经规定的摩擦阶段后，采用视觉描述方式评定试样的起毛和起球等级。

Gellowen马丁代尔耐磨仪（2）起球箱法：安装在聚氨酯管上的试样，在具有恒定转速、衬有软木的木箱内任意翻转。

经规定的翻转次数后，对起毛起球性能进行视觉描述评定。

ICI滚箱式起球及钩丝测试仪（3）随机翻滚法：将样品放入测试箱中，在叶轮的旋转作用下，置物盒软木衬壁连续随机摩擦，在到达设定时间后，取出样品进行评级。

Gellowen乱翻式起球测试仪（4）圆轨迹法：按规定方法和试验参数，采用尼龙刷和织物磨料或仅用织物磨料，使试样摩擦起毛起球。

然后在规定光照条件下，对起毛起球性能进行视觉描述评定。

Gellowen圆轨迹起毛起球仪。

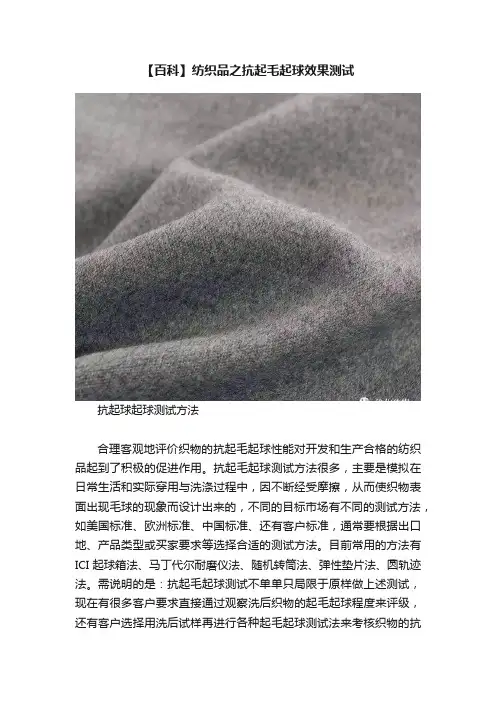

【百科】纺织品之抗起毛起球效果测试抗起球起球测试方法合理客观地评价织物的抗起毛起球性能对开发和生产合格的纺织品起到了积极的促进作用。

抗起毛起球测试方法很多，主要是模拟在日常生活和实际穿用与洗涤过程中，因不断经受摩擦，从而使织物表面出现毛球的现象而设计出来的，不同的目标市场有不同的测试方法，如美国标准、欧洲标准、中国标准、还有客户标准，通常要根据出口地、产品类型或买家要求等选择合适的测试方法。

目前常用的方法有ICI 起球箱法、马丁代尔耐磨仪法、随机转筒法、弹性垫片法、圆轨迹法。

需说明的是：抗起毛起球测试不单单只局限于原样做上述测试，现在有很多客户要求直接通过观察洗后织物的起毛起球程度来评级，还有客户选择用洗后试样再进行各种起毛起球测试法来考核织物的抗起毛起球性能。

ICI起球箱法(ICI Pilling Box)试验原理是从被测织物上分别沿经向和纬向取一定尺寸大小的方形试样各三块，其中各两块缝制成管状，正面朝外分别套在聚氨酯载样管上（如图3 所示，起球箱如图4 所示），放入衬有软木的箱内，试验箱按每小时3600 转的速度按客户要求的转数翻转后，取出试样在评级箱内与织物原样或标准样照对比，评定起球等级，1 级最差，5 级最好，当结果介于相邻两个级数之间时，可评半级。

常用的测试标准有ISO12945-1、GB/T 4802.3、IWS TM 152。

此方法主要模拟织物自身与自身不间断进行摩擦，以及织物与其他相接触的物体摩擦后的起毛起球状况。

该测试方法可适用于所有类型的织物，但主要国内市场或出口到欧洲市场的针织毛衫采用此法来检验其抗起毛起球的性能。

马丁代尔耐磨仪法(Martindale Pilling)试验原理是从被测织物上取三对圆形试样，分别装载在上下夹持装置内，在轻微压力下，试样本身相互摩擦（如图5 和图6 所示），按李莎茹曲线轨迹摩擦，经一定转数后，试样在评级箱内与织物原样或标准样照对比，评定起毛起球等级，1 级最差，5 级最好，当结果介于相邻两个级数之间时，可评半级。

圆轨迹法织物起毛起球测试标准和方法解析一、原理按规定方法和试验参数﹐利用尼龙刷和磨料或单用磨料﹐使织物摩擦起毛起球。

然后在规定光照条件下﹐将起球后的试样对比标准样照﹐评定起球等级。

二、装置1、圆轨迹起球仪﹕试样夹头与磨台质点相对运动的轻轨迹为圆﹐相对运动速度为60±1r/min﹐试样夹环内径90±0.5mm﹐夹头能对试样施加表1所列的压力﹐夹头压力可调﹐压力误差为±1%。

仪器装有自停开关。

5.2.磨料﹕2、尼龙刷﹕尼龙丝直径0.3mm;尼龙丝的刚性必须均匀一致﹐植丝孔径4.5mm﹐每孔尼龙丝150根﹐孔距7mm﹔刷面要求平整﹐刷上装有调节板﹐可调节尼龙丝的有效高度﹐从而控制尼龙刷的起毛效果(见附录A)。

3、磨料织物﹕2201全毛华达呢﹐19.6tex X 2,捻度Z 625-S 700,密度﹕445根/10cm X 244根/10cm﹐平方米重量﹕305g/m2,2/2斜织。

4、泡沫塑料垫片﹐重约270g/m2,厚度约8mm﹐试样垫片直径约105mm。

5、裁样用具﹕裁样器﹐可裁取直径为113±0.5mm的试样。

也可用模板﹑笔﹑剪刀剪取试样。

6、标准样照﹕针织物﹑毛织物各有不同标准样照﹐样照为五级制。

5级稍发毛无起球4级发毛轻微起球3级中等起球2级稍严重起球1级严重起球7、评级箱﹕提供照明以对比试样和样照起球等级的设备。

上方装有3.0W日光灯2支﹐内四周衬以黑板﹐试样板角度可调节﹐日光灯到试样板垂直距离为30cm。

三、试样1、将样品在试验用标准大气下暴露24h以上。

2、在距织物布边10cm以上部位随机剪取试样五块﹐试样上不得有影响试验结果的疵点。

四、程序1、试验前的准备2、试验前仪器应保持水平﹐尼龙刷保持清洁。

如果仪器每天使用﹐每星期至少做清洁工作一次。

用合适的溶剂(如丙酮)清洁刷子﹐用手刷梳除短绒和用夹子夹去突出的尼龙丝。

3、分别将泡沫塑料垫片﹑试样和磨料装在试验夹头和磨台上﹐试样必须正面朝外。

织物起毛起球仪测试标准在现实生活中，经常会遇到服装产品穿着及护理过程中出现的起毛起球现象，严重影响服装外观，由此引发的消费者投诉、退货，不但给消费者造成了麻烦，也影响了商家的信誉。

起毛起球是在服装质量中的投诉比例非常高的项目，不同的消费者对起毛起球的可接受程度有不同的理解，同样的服装被不同的人穿也会产生明显不同的起毛起球效果，甚至一些起毛起球指标合格的产品也会出现严重的起毛起球现象，不但消费者烦恼，服装厂商也困惑，起毛起球这个普通的检测项目却成为服装质量控制的难题。

一、起毛起球形成服装的起毛起球是指服装在穿着时受到机械摩擦作用，纤维露出织物表面形成起毛，继续摩擦后，纤维缠结继而成球的现象。

起毛起球是一项动态性能，起球速度经常随着穿着时间变化而变化。

影响起毛起球的因素很多，包括纤维种类、纤维细度、纱线捻度、组织结构、面料风格、整理工艺、穿着习惯等等。

由于影响起毛起球的多因素性，目前还没有一个统一的检测方法能准确反应出不同面料在使用过程中的起球倾向性，此外，服装面料起毛起球性能又和手感、穿着舒适度等存在一定的矛盾，很多时候为了追求手感、舒适而牺牲起毛起球性能，这些都为服装的起毛起球质量控制带来难度。

二、起毛起球标准目前常用的起毛起球检测方法包括圆轨迹法、起球箱法、马丁代尔法、随机翻滚法。

这四种方法分别采用不同的设备，按照不同的原理，有针对性的对不同面料的起毛起球性能进行测试，涉及的检测方法标准、原理、应用范围见表1。

三、产品标准产品标准是指对某类产品结构、规格、质量和检验方法所做的技术规定。

对于服装产品来说，中国制定的国家及行业层面的产品标准最多，几乎包含常用的各类服装，而欧美日等发达国家则很少，或几乎没有，都是各买家或商家制定的符合自身要求的企业标准。

另外还有一些知名组织机构，如国际羊毛局（IWS）、美国材料与实验协会（ASTM）等，也会制定一些服装及面料方面的产品标准，但同他们制定的方法标准来比较，产品标准比例很小。

织物起毛起球测试标准织物起毛起球是指织物表面出现绒球或者毛球的现象，这不仅影响了织物的外观美观，还会降低织物的使用寿命和舒适度。

因此，对织物的起毛起球情况进行测试是非常重要的。

为了确保产品质量，制定了一系列的测试标准来评估织物的起毛起球情况。

首先，对于织物的起毛情况，我们可以采用摩擦法进行测试。

具体操作方法是，将一块标准织物与被测试织物放在一起，然后进行一定次数的来回摩擦，最后用肉眼观察被测试织物的起毛情况。

根据起毛的程度，可以将织物的起毛情况分为不起毛、轻微起毛、中等起毛和严重起毛等级。

其次，对于织物的起球情况，我们可以采用圆片法进行测试。

具体操作方法是，将标准织物和被测试织物分别置于圆片机内，然后进行一定时间的旋转，最后用肉眼观察被测试织物的起球情况。

根据起球的程度，可以将织物的起球情况分为不起球、轻微起球、中等起球和严重起球等级。

除了以上的测试方法外，还可以采用摩擦球法、拉伸法等其他方法来评估织物的起毛起球情况。

通过这些测试方法，可以客观地评估织物的起毛起球情况，为生产和质量控制提供科学的依据。

在进行起毛起球测试时，需要注意一些问题。

首先是测试环境的控制，要求在一定的温度和湿度条件下进行测试，以保证测试结果的准确性。

其次是测试仪器的选择，需要选择准确可靠的测试仪器，以保证测试的有效性和可比性。

最后是测试数据的记录和分析，对测试结果进行合理的记录和分析，以便对织物的起毛起球情况进行科学的评估和判断。

综上所述，织物起毛起球测试是非常重要的，通过科学的测试方法和标准，可以客观地评估织物的起毛起球情况，为产品质量的控制和改进提供有力的支持。

希望各相关行业能够重视起毛起球测试，提高产品质量，满足消费者的需求。

起毛起球的测试方法织物的抗起毛起球性能可用各种测试仪器测试，如滚箱式、刷磨式等。

测试结果的分析法有以下几种：1）计数法：即规定面积中的起毛起球个数；2）计量法：即称量织物上及落下的毛球重；3）样照对比法：即将起球后的织物与标准样进行对比，确定试样的起球程度，起球程度共分五级，级数越小表示织物起球越严重，级数越大表示抗起球性能越好；4）坐标表示法：用纵坐标表示起球数、横坐标表示摩擦时间的起球曲线来分析起球程度及起球形成与脱落的速率。

结果表明采用不同的仪器及测试方法进行起毛起球测定，会有不同的评定结果，纺织企业应根据客户要求采取相应的测试方法。

下面介绍国内外纺织品起毛起球测试方法及仪器。

国内纺织品起毛起球测试1 测试标准及条件目前国内对纺织品起毛起球测试方法的标准主要有三种：1）GB/T4802.3—1997《织物起球试验方法——起球箱法》，测试条件，不受压力；2）GB/T4802.2—1997《织物起球试验方法——马丁代尔法》，测试条件，受轻微压力；3）GB/T4802.1—1997《织物起球试验方法——圆轨迹起球法》，测试条件，受轻微压力。

2 测试仪器国内纺织品起毛起球测试仪器主要分为：起球箱起球仪（参考YG511系列滚箱式起球仪---温州际高检测仪器有限公司研发）马丁代尔起球仪（参考YG401E型马丁代尔耐磨仪---温州际高检测仪器有限公司研发）圆轨迹起球仪三种（参考YG502型织物起毛起球仪---温州际高检测仪器有限公司研发）3 测试原理1）起球箱法：在可旋转、内壁粗糙的滚箱内，织物包于芯棒上，在箱中翻滚一定的次数后，与标准实物样品或其照片对比评级；2）马丁代尔法：织物在软垫条件下，经磨料研磨一定次数后与标准实物样品或其照片对其评级；3）圆轨迹起球法：织物在软垫条件下，经尼龙刷摩擦规定次数后，在一定光照下与标准实物样品或其照片对比评级。

国外纺织品起毛起球测试1 测试标准国外纺织品起毛起球测试标准有很多，其常用标准有：美国试验与材料协会标准ASTM、日本工业标准、德国标准DIN、英国标准BS、国际标准ISO等。

织物起毛起球测试实验分析1、织物起毛起球研究的发展过程1. 1 起毛起球过程织物在服用过程中, 不断受到多种外力的摩擦作用, 在明显损坏前, 产生起毛起球现象。

织物的起毛起球过程可分为3个阶段: 起毛、纠缠成球、毛球脱落。

有些资料认为分4 个阶段: 毛茸的形成, 毛茸的纠缠, 毛球形成以及由于摩擦、洗涤等作用使毛球脱落。

1. 2 起毛起球机理织物表面的纤维受外部的摩擦作用, 首先被拉出形成圈环和绒毛, 即起毛阶段。

对短纤维而言, 当外部摩擦力大于纤维在纱内的抱合力时, 绒毛被拉出, 绒毛达到一定长度后, 相互纠缠成球, 随着绒毛的进一步缠结, 球体逐渐变紧, 当球体所受的摩擦负荷大于绒毛受到的来自纱线中的摩擦阻力时, 绒毛从纱线中抽拔出来, 球体脱落。

1. 3 起毛起球的影响因素1. 3. 1 纤维性能与纱线结构主要包括纤维的卷曲性、纤维细度、纤维长度、纱线捻度、纱线表面光洁度、纱线强力、抗弯性及耐磨性等对织成织物起球性能的影响, 目前以上因素对织物起球的影响已有大量的报道, 研究已经比较充分。

1. 3. 2 织物的组织结构到目前为止, 主要是研究织物的紧密性、表面平整性以及其他因素对织物起球的影响。

织物组织不同对织物的起毛起球影响很大, 比如平纹织物的交织点较多, 因此较斜纹织物不易起毛起球, 缎纹的抗起毛起球性最差, 针织物比机织物易起球。

1. 3. 3后整理提高织物抗起毛起球性的后整理措施主要表现在以下几方面。

( 1)染整工艺: 纱线或织物经染色及整理以后, 抗起毛起球性将产生较大的变化, 这与染料、助剂、染整工艺条件有关。

( 2)用有机胺或无机强碱对涤纶进行腐蚀, 降低纤维强力, 此法虽有效但不易控制。

( 3)强化烧毛工艺和热定形工艺, 其缺点是容易使织物失去丰满特性, 从而引起手感板硬粗糙。

( 4) 采用生物酶整理。

用纤维素酶改善棉织物表面, 以达到持久的抗起毛起球性, 并增加织物的光洁度和柔软度。
