第一节轧钢基础知识一、轧制原理1.冷轧塑性变形基本参数冷连轧的主要工艺参数为轧制力和前滑，由于冷轧过程中存在下述特殊现象而使轧制力及前滑的计算公式复杂化。

（1）轧制过程中材料加工硬化现象严重，如果确定各种材料退火状态下的变形阻力以及随累计加工率而硬化的增加率将是精确确定轧制力的一个重要课题。

（2）在一定的工艺润滑下如何确定轧辊与轧件在变形区接触面上的摩擦力（摩擦系数）将是精确确定轧制力和前滑的另一个重要课题。

（3）冷轧过程前后张力较大，有关张力对轧制力及前滑的影响应给予足够重视。

（4）冷轧时变形区单位压力极高，轧辊将产生明显的弹性压扁，轧辊压扁一方面增加了轧辊与轧件的接触面积，同时又将使接触弧加长，加剧了外摩擦对轧制力的影响，并通过改变中性角而影响到前滑。

（5）轧件在出口处的弹性恢复，对于压下量不太大的道次将不容忽视，这亦将影响总的轧制力值。

所有这一切现象都将使冷连轧的轧制力和前滑公式复杂化。

1.1轧制变形区及其参数1.1.1基本参数变形区是轧件在轧制过程中直接与轧辊相接触而发生变形的那个区域，如图1-1所示。

其基本参数为：D为轧辊直径，mm;R为轧辊半径，mm;ho为轧制前轧件之高度(或称厚度)，mm；h1为轧制后轧件之高度（或称厚度），mm;h m为轧件的平均高度，h m=2h1)(ho,mm;△h 为压下量（或称绝对压下量），△h＝ho-h1,mm;bo为轧制前轧件的宽度，m;b1为轧制后轧件的宽度，m；△b=b1-bo为轧制前轧件之长度，m;L1为轧制后轧件之长度，m;a为咬入角（变形区所对应的轧辊中心角）；cosa=1-△h/D;r为中性角；AB为咬入弧或1触弧;Lc为咬入角（接触弧）水平投影的长度，Lc＝,㎜。

1.1.2 变形系数轧制时轧件塑性变形，使轧件尺寸在三个方向上都发生了变化，即：轧制之高度由ho减少到h1,比值h1/ho=η为轧件高度方向上的变形，η叫做压下系数。

图1-1 变形区基本参数轧件之宽度bo增加到b1，比值b1/bo=X为轧机宽度方向上的变形，X叫做宽度系数。

轧制考试知识点总结

轧制考试知识点总结

轧制过程：靠装转的乳复与轧件之间摩擦力的作用将轧件拖进辊缝，软件受压缩产生型性变形的过程，通过轧制使轧件具有定的形状、尺寸和机械性能(强度、塑性、硬度、冲击韧性、疲劳强度)。

轧制的目的：1、成形 2、得到所需的性能三个变形工序：穿孔、轧管、定减径浮动芯棒:芯棒随轧件运行;限动芯棒:芯棒自己以规定的速度运行。

精轧：1）均整消除荒管的内外表面缺陷和椭圆度、壁厚均匀化。

用带芯棒斜轧方法完成。

均整后管材直径扩大3-9%，长度缩短1-6%；2)定减径：均整后的管材虽然壁厚达到了成品要求，但外圆在椭圆度方面还难以达到要求，因此，用无芯棒连轧方法对其外圆进行加工一定径。

热轧生产无缝管时，管内总是有某种形式的芯棒，因此不可能用热轧方式生产小直径的无缝钢管，一般是用拉拔和热轧减径这两种方法来生产小尺寸的无缝钢管。

虽然拉拔方式可以生产优质管，但是成本较高。

要生产直径小的热轧管，需要用减径机减径。

管坯准备：原料有轧制管坯(圆坯)，连铸管坯，圆锭(1)首先要清理表面缺陷(2)切断，主要冷锯锯断和火焰切割。

定心：在管坯端面中心打孔，防止穿偏， 产生壁厚不均。

冷定心:生产效率低，金属消耗大，准确性好，用于合金，高合金管。

热定心:生产效率高准确性差，利用气动，冲头，打眼。

加热：加热温度应保证穿孔时以塑性最好的温度。

轧管：主要目的是对穿孔后的毛管继续加工，加大延伸，进-步减小截面(主要是压缩管壁)获得较大的轴向延伸，均匀壁厚和外形，使毛管在尺寸精度、表面质量和组织性能上获得改善。

定(减)径：荒管需要在张力减径机组(即精轧机)上进一步成型以达到成品管的要求。

焊接钢管按工艺分：直缝电阻焊、螺旋埋弧焊、直缝埋弧焊咬入角α、压下量∆h 、轧辊直径：Rh ∆=α 变形区长度L=h ∆R变形区长度：轧件与轧辊接触弧的水平投影长度，称为变形区长度轧穿孔过程的咬入条件:斜轧穿孔过程，由于有顶头存在，有两次咬入。

一次咬入:轧件与辊接触而产生的摩擦力将轧件拉入变形区(此时轧件是做螺旋运动)。

轧制理论基础

轧制理论基础


水平合力 :
∑ F = T cos α − p sin α 当 ∑ F ≥ 0 轧件才可能被咬入
x x
, 完成轧制 .
结论
T sin α ≥ ≥ tgα ⇒ P cos α f ≥ tgα (咬入条件) 说明咬入角的正切等于 轧件与轧辊之间的摩擦系数
物理概念
• 根据物理概念: • 摩擦系数可用摩擦角表示，即摩擦角的正 切就是摩擦系数f。 • tgβ=f • 则 tgβ≥tgα • β≥α！！！ ！！！ • 轧制过程中的咬入条件为摩擦角大于咬入 角， Β=α为临界条件。
①等径
α
B C
Δh/2
A
由几何关系 : L = R −
2 2
∆h R− 2
2
D
得L = R ⋅ ∆h −
∆h 2 ( ) 2
= R ⋅ ∆h
② 不等径
L1 R1 R1 − ∆h1
2
=
2
−
(
)
2
= 2
R1 ∆h ∆h1
1− 2
2
L1≈ D1∆h1 L R R 2 − ∆h 2
• 纵轧：金属在两个旋转方向相反的轧辊之间通过，并 纵轧： 金属在两个旋转方向相反的轧辊之间通过， 两个旋转方向相反的轧辊 之间通过 在其间产生塑性变形的过程。 在其间产生塑性变形的过程。 • 横轧 :轧件变形后运动方向与轧辊轴线方向一致 轧件变形后运动方向与轧辊轴线方向一致 • 斜轧：轧件作螺旋运动，轧件与轧辊轴线非特角 斜轧：轧件作螺旋运动， 螺旋运动
第二章 轧制理论基础 二章
• • • • • • •
1 轧制变形基本概念 2 实现轧制过程的条件 3 轧制过程中的横变形宽展 4 轧制过程中的纵变形――前滑与后滑 5 轧制压力及力矩 6 连轧 7 斜轧

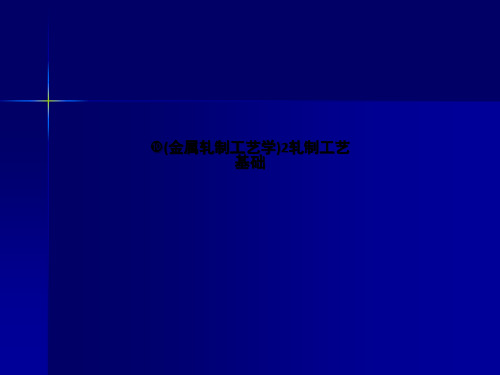

(金属轧制工艺学)2轧制工艺基础

(金属轧制工艺学)2轧制工艺基础

➢ 当高温时，由于合金钢一般熔点都较低，因而合金 钢变形抗力可能大为降低，例如，高碳钢、硅钢等 在高温时甚至比低碳钢还要软。
2021/6/30
13
碳素钢加工特性
（3）导热系数
➢随着钢中合金元素和杂质含量的增多，导热 系数几乎没有例外地都要降低。
➢钢的导热系数还随温度而变化，一般是随温 度升高而增大，但碳钢在大约800℃以下是随 温度升高而降低的。
生产实践表明生产实践表明钢的组织是影响钢材性能的钢的组织是影响钢材性能的决定因素决定因素而钢的组织又主要取决于化学成而钢的组织又主要取决于化学成分和轧制生产工艺过程分和轧制生产工艺过程因此通过控制工艺因此通过控制工艺过程和工艺制度来控制钢材组织结构状态过程和工艺制度来控制钢材组织结构状态通过对组织结构状态的控制来获得所要求的通过对组织结构状态的控制来获得所要求的使用性能使用性能是我们是我们轧制工作者的重要任务轧制工作者的重要任务
17
碳素钢加工特性
（5）相图形态
➢ 合金元素在钢中影响相图的形态，影响奥氏体的形成 与分解，因而影响到钢的组织结构和生产工艺过程。
例如，铁素体钢和奥氏体钢都没有相变，因而不能用淬火的 方法进行强化，也不能通过相变改变组织结构，而且在加热 过程中晶粒往往容易粗大。
碳素钢及普通低合金钢一般皆属于珠光体钢，不可能是马氏 体、奥氏体或铁素体钢。其实碳素钢也可以说是一种合金钢， 碳也有升高相图中A4点和降低A3点的作用，所以高碳钢的生 产工艺特性一般相近于合金钢，而低合金钢则与碳素钢相接 近。
2021/6/30
25
轧材生产各基本工序
➢考虑经济效益和生产的可能性的条件下要使各
项消耗降低
原料的准备主要是检查、清理表面各种缺陷（结疤、 裂纹、夹渣、折叠等）如果不在轧前加以清理，轧
轧钢工艺基本知识一

轧钢工艺基本知识一


轧钢工艺
1、坯料准备 2、坯料加热：加热是热轧工艺的重要工序。 3、轧制：轧制是轧钢工艺的核心。坯料在此工序中完成变形过
程。 4、精整：轧钢工艺的最后一道工序。它对产品质量起到最终的
保证作用。 棒线材的生产工艺一般为如下工艺流程：连铸坯或初轧坯-加热-
轧制-水冷-切倍尺（卷取/吐丝）-切定尺-检查-打捆（打包）挂牌-入库
轧钢工艺制度
速度制度 速度制度就是确定各道次的轧制速度。对于有些开坯轧机，还要确定
每一道次中不同阶段的速度。轧制速度高，轧机产量就大。但速度并不是 越高越好。太高了增加电力消耗，且故障增多。处理故障影响了生产，产 量反而下降。所以，要结合电动机能力，自动化水平，轧机设备的机械化 程度来制定速度制度，连轧机各架轧机的速度确定就属于速度制度，轧制 速度是指各机架的轧辊线速度，计算公式为v=πDn/60 V：轧制速度，米/秒 ；D：轧辊工作直径，米 N：轧辊每分钟转速，转/分
轧制
轧制是金属压力加工中最主要的方法，大约85~90%的钢材是通过轧制方法生 产的。它具有生产率高、品种多、质量好生产过程易于连续化和自动化的特 点。其他几种方法是：锻造、拉拔、挤压。
轧钢工艺
工艺是一种加工过程。轧钢工艺是将化学成分和形状不同的钢锭或钢坯，轧 成形状和性能符合要求的钢材的过程，由于钢材品种多，形状规格不一，用 途不尽相同。但是轧钢工艺总是由以下几个基本工序组成。
中 ，一般认为轧件的密度不发生改变，所以体积也不变。则有：HBL=hbl 如果用轧件的截面积来表示则F1L=F2l（F1轧前截面积；F2轧后截面积）显然有
μ=l/L=F1/F2
轧钢工艺制度
D）咬入和咬入条件
轧件在两个旋转的轧辊之间被加工变形， 所以轧件是先被轧辊咬入。按照轧辊咬 人条件，轧辊的工作直径D1应该满足下式：
(金属轧制工艺学)1轧制工艺基础

(金属轧制工艺学)1轧制工艺基础


2020/7/22
24
型钢生产系统
型钢生产系统的规模往往并不很大。就 其本身规模而言又可分为大型、中型和 小型三种生产系统。
➢一般年产100万t以上的可称为大型的系统； ➢年产30万t~100万t的为中型的系统； ➢年产30万t以下的可称为小型的系统。
2020/7/22
25
混合生产系统
在一个钢铁企业中可同时生产板带钢、 型钢或钢管时，称为混合系统。
现代化的轧钢生产系统向着大型化、连续化、 自动化的方向发展，生产规模日益增大。
近年来大型化的趋向已日见消退，而投资省、 收效快、生产灵活且经济效益好的中、小型钢 厂在很多国家中却有了较快的发展。
2020/7/22
27
碳素钢的生产工艺流程
碳素钢生产工艺流程一般可分4个基本类型：
➢(1)采用连铸坯的工艺过程
➢按用途来分：
常用型钢（方钢、圆钢、扁钢、角钢、槽钢、 工字钢等）和专用型钢（钢轨、钢桩、球扁钢、 窗框钢等）。
➢按其断面形状：
简单断面型钢和复杂或异型断面型钢。
2020/7/22
9
轧材种类
型线材
➢按生产方法：
轧制型钢、弯曲型钢、焊接型钢。
➢用纵轧、横旋轧或楔横轧等特殊轧制方法 生产的各种周期断面或特殊断面钢材，又 分为：
28
碳素钢的生产工艺流程
➢ (3)采用铸锭的中型生产系统的工艺过程
其特点是：一般有Ø650~Ø900二辊或三辊开坯机，通常 采用冷锭作业及二次(或一次)加热轧制方式，这种工艺 流程不仅用来生产碳素钢材，也常用以生产合金钢材。
➢ (4)采用铸锭的小型生产系统的工艺过程
其特点是：通常在中、小型轧机上用冷的小钢锭经一次 加热轧制成材。所有采用铸锭的生产工艺都是落后的， 已经或将要遭到淘汰。
轧制加工基础知识

轧制加工基础知识


实际与理论的不同 并不否定简单轧制情况的理论学习意义 非简单轧制情况： 张力轧制、变速轧制、异步轧制、孔型轧制 简单轧制的非理想情况： 变形沿轧件断面高度和宽度不是完全均匀的 金属质点沿轧件断面高度和宽度运动速度不是均匀的 是加速过程而非匀速过程 轧制压力和摩擦力沿接触弧长度上分布不是均匀的 摩擦-粘着状态不是确定的 轧机轧辊不是刚性的

2
T P tan

2 T P
tan f
tan

2


2
可见：按照金属进入轧辊的程度，咬入条件向有利 的一方面转化，亦即最初咬入时，所需的摩擦条件 最高。随轧件逐渐进入轧辊，越易咬入。
3 中性面—相对运动（水平）、绝对运动
中性面对应的圆心角叫中性角，常用γ表示。 金属质点相对轧辊向入口流动形成后滑。 金属质点相对轧辊向出口流动形成前滑。 向两侧流动形成宽展。 前滑和后滑是相对轧辊的。 但绝对速度是向前的。
v h v v H
轧件出口速度大于轧辊圆周速度
vh v
轧件入口速度小于轧辊入口处 水平分速度
v H v co s
中性面处轧件水平速度等 于此处轧辊水平速度
v v co s
问答： 1 在中性面处，哪两个速度相等？ 思考： 根据上边的初步分析，已经揭示了轧制过程的内在矛盾：如要加大压下量以 提高轧机生产能力，根据咬入条件则应增加摩擦，但由于金属质点与轧辊表面有 相对滑动，摩擦增加导致轧辊磨损，是轧件表面质量变坏，而且增加了力、能消 耗。为了解决这一矛盾，在开坯轧机，咬入条件成为主要矛盾时，甚至在轧辊上 人为刻痕，以增加摩擦改善咬入条件来提高压下量。而当冷轧薄板时，表面质量 成为组要矛盾时，则采用润滑剂来降低摩擦，改善表面质量，同时降低力、能消 耗。 从公式Δh=D(1-cosα)和咬入条件α≤β可知，在相同摩擦条件下，增加辊径可 以提高压下量，同时可以提高轧辊强度，这是有利的一面。但是随着辊径增加， 接触弧长度增加，因而使应力状态增强，引起轧制力急剧增加。这是不利的一面。 当轧薄板道次压下量不大而工具强度和刚度成为主要矛盾时，不得不采用小直径 轧辊的轧机来生产，这时要采用支撑辊，因而引起了轧机辊系结构的复杂化。 下节课讲各类型的轧机。
