数控铣削编程基础知识
- 格式：ppt
- 大小：4.64 MB
- 文档页数：66
下载文档原格式
合集下载
数控加工编程与操作重要知识点
数控加工编程与操作重要知识点一、数控加工编程基础知识1.数控加工的概念和发展历程2.数控系统的组成和分类3.数控编程的基本要求和格式4.数控编程语言及其分类5.刀具半径补偿和刀具长度补偿的概念及应用二、数控加工操作技能1.机床操作前的准备工作2.机床各部件的名称、结构和功能3.加工工艺流程及注意事项4.刀具安装、夹紧和调整方法5.切削参数的选择和调整方法三、常用数控加工编程技巧1.坐标系选择及坐标系变换方法2.插补方式及插补指令的使用方法3.循环指令及其应用场景4.子程序编写与调用方法5.G代码与M代码的使用场景及常见指令解析四、高级数控编程技术1.CAD/CAM软件在数控加工中的应用2.高速铣削技术及其优势与局限性分析3.APT语言在数控编程中的应用4。
五轴联动加工技术原理与应用5。
智能化制造在数控加工中的应用五、数控加工质量控制1.数控加工中常见质量问题及原因分析2.数控加工质量检测方法及标准3.机床精度检测方法及标准4.刀具磨损与寿命的评估和管理方法5.数控加工过程中的安全问题及应对策略六、数控加工行业发展趋势1.智能化制造技术在数控加工行业中的应用前景2.数字化生产模式对数控加工行业的影响C技术在航空、汽车、电子等领域中的应用4.人工智能技术在数控编程和操作中的应用5.新材料、新技术和新设备对数控加工行业的影响七、结语总结以上内容，指出学习数控编程与操作需要具备的基本素质和必要技能，以及今后学习和发展方向。
同时，还需要强调实践操作与理论知识相结合，不断提高自身素质和能力。
数控加工编程基础知识
章
数控加工编程基础
第一节 概述 第二节 编程的基础知识 第三节 常用准备功能指令的编程方法 第四节 数控编程的工艺处理 第五节 程序编制中的数值计算
第一节 概
述
一、数控编程的基本概念 普通机床加工：
①由工艺员制定要加工零件的工艺文件 （包括：机床、刀具的选择，装夹的方法， 加工顺序和尺寸，切削参数等）； ②操作员按工艺文件加工。
机床坐标系是数控机床中所建立 的工件坐标系的参考坐标系。
注意：
机床坐标系一般不作为 编程坐标系，仅作为工件坐 标系的参考坐标系。
（2）工件坐标系和工件原点
工件原点：为编程方便在零件、工装
夹具上选定的某一点或与之相关的点。 该点也可以是对刀点重合。
工件座标系：以工件原点为零点建立
的一个坐标系，编程时，所有的尺寸都 基于此坐标系计算。
在摆动的范围内只与标准坐标系 中的某一坐标平行时，则这个坐 标便是Z坐标；
若在摆动的范围内与多个坐标平 行，则取垂直于工件装夹面的方 向为Z坐标。
2）X轴一般是水平的，且与工件装夹面平行。
在工件旋转
的机体上（如车
X
Z
床），Ｘ运动方
向是径向的，与
横向导轨平行。
刀具离开工件旋
转中心的方向是
十Ｘ方面；
Ｍ07－２号冷却液开，雾状冷却液开； Ｍ08－１号冷却液开，液状冷却液开； Ｍ09－冷却液关
Ｍ10 －夹紧 Ｍ11－ 松开
Ｍ13－主轴顺转、冷却液开； Ｍ14－主轴逆转，冷却液开;
3、F、S、T 指令
（1）F指令 作用：
指定刀具的进给速度。是模态代码。
格式：
代码法F后 ：跟二位数字， 速是 度进 的给 序号
数控加工编程基础
第一节 概述 第二节 编程的基础知识 第三节 常用准备功能指令的编程方法 第四节 数控编程的工艺处理 第五节 程序编制中的数值计算
第一节 概
述
一、数控编程的基本概念 普通机床加工：
①由工艺员制定要加工零件的工艺文件 （包括：机床、刀具的选择，装夹的方法， 加工顺序和尺寸，切削参数等）； ②操作员按工艺文件加工。
机床坐标系是数控机床中所建立 的工件坐标系的参考坐标系。
注意：
机床坐标系一般不作为 编程坐标系，仅作为工件坐 标系的参考坐标系。
（2）工件坐标系和工件原点
工件原点：为编程方便在零件、工装
夹具上选定的某一点或与之相关的点。 该点也可以是对刀点重合。
工件座标系：以工件原点为零点建立
的一个坐标系，编程时，所有的尺寸都 基于此坐标系计算。
在摆动的范围内只与标准坐标系 中的某一坐标平行时，则这个坐 标便是Z坐标；
若在摆动的范围内与多个坐标平 行，则取垂直于工件装夹面的方 向为Z坐标。
2）X轴一般是水平的，且与工件装夹面平行。
在工件旋转
的机体上（如车
X
Z
床），Ｘ运动方
向是径向的，与
横向导轨平行。
刀具离开工件旋
转中心的方向是
十Ｘ方面；
Ｍ07－２号冷却液开，雾状冷却液开； Ｍ08－１号冷却液开，液状冷却液开； Ｍ09－冷却液关
Ｍ10 －夹紧 Ｍ11－ 松开
Ｍ13－主轴顺转、冷却液开； Ｍ14－主轴逆转，冷却液开;
3、F、S、T 指令
（1）F指令 作用：
指定刀具的进给速度。是模态代码。
格式：
代码法F后 ：跟二位数字， 速是 度进 的给 序号
数控编程基础知识教学
B、数控装置
C、输入输出装置 D、伺服装置
3、伺服系统的作用是把来自数控装置的脉冲 信号转换成机床移动部件的运动。（ ）
4、数控装置是数控机床的运算和控制系统。 （）
5、检测元件的作用是检测位移和速度的实际 值，并向数控装置或伺服装置发送反馈信 号，从而构成闭环控制。（ ）
6、数控的实质是计算机控制。（ ）
A、闭环 B、半闭环 C、开环 D、三者均不是
7、数控半闭环控制系统一般利用装在电动机或丝 杠上的光栅获得位置反馈量。（ ）
8、在闭环数控机床中的伺服电机一般采用步进电 机。（ ）
9、伺服系统的执行机构常采用直流或交流伺服电 动机。（ ）
10、半闭环和全闭环位置反馈系统的根本差别在于 位置传感器安装的位置不同，半闭环的位置传感 器安装在工作台上，全闭环的位置传感器安装在 电机的轴上。（ ）
通用型CNC时代 1990
1978 1981 1992
1、世界上第一台数控机床是( )年研制出来的。
A、1930 B、1947 C、1952 D、1958
2、数控机床诞生于（ ）。
A、美国 B、日本 C、英国 D、德国
3、世界上第一台数控机床于1952年在美国问 世。 ( )
4、数控机床与其他自动机床的一个显著区别在 于当加工对象改变时，除了重新装夹工件和 更换刀具外，只需对机床作一些调整，而不 需更换控制介质，就可自动加工出新的工件。 （）
8、点位控制系统不仅要控制从一点到另一点 的准确定位，还要控制从一点到另一点的路 径。（ ）
2）按伺服控制方式分 开环控制系统
特点： ①无位置反馈装置，因此控制精度低。 ②工作比较稳定。 ③适用于中、小型数控机床。
全闭环伺服系统
特点： ①有位置反馈装置，并安装在工作台上,反馈工作台的 直线位移,定位精度高。 ②调试、维修麻烦，稳定性差。 ③大型和精密机床。
数控机床编程新手入门教程
数控机床编程新手入门教程前言数控机床编程是现代制造业中至关重要的一环，掌握数控机床编程技能可以提高生产效率并降低成本。
本教程旨在帮助新手快速入门数控机床编程，通过逐步介绍基础知识和实用技巧，帮助读者建立起对数控机床编程的基本理解和掌握。
第一章：数控机床概述在开始学习数控机床编程之前，我们先了解一下数控机床的基本概念和工作原理。
数控机床是一种根据预先输入的程序指令自动控制机床运动和加工过程的机床。
它能够实现高精度、高效率的加工，广泛应用于各种制造行业中。
第二章：数控机床编程基础1.G代码和M代码–G代码是数控机床的运动控制代码，用于控制机床的移动及加工动作；–M代码是辅助功能代码，用于控制机床的辅助功能，如冷却润滑等。
2.坐标系–绝对坐标系：以机床工作台的某一位置为参考点，所有坐标值均以该点为基准；–相对坐标系：以机床工作台当前位置为参考点，所有坐标值均以当前位置为基准。
3.编程方式–手动编程：通过输入G代码和M代码进行编程；–自动编程：使用CAM软件进行零件设计和数控程序生成。
第三章：数控编程实例为了更好地理解数控机床编程，我们通过一个简单的实例来演示编程过程。
假设我们需要在一块方形工件上进行铣削加工，首先确定工件坐标系和加工路线，然后编写如下程序：G90 (选择绝对坐标)G17 (选择XY平面)G21 (选择单位为毫米)M06 T1 (选择刀具1)S2000 F500 (主轴转速2000转/分钟，进给速度500毫米/分钟)G00 X0 Y0 (快速定位到工件原点)G01 Z0 (下刀到工件表面)G01 X50 (沿X轴移动50毫米)G01 Y50 (沿Y轴移动50毫米)G01 X0 (回到X轴原点)G01 Y0 (回到Y轴原点)M30 (程序结束)结语本教程介绍了数控机床编程的基础知识和实例应用，希望能够帮助读者初步了解数控机床编程的原理和方法，为进一步深入学习打下坚实的基础。
数控机床编程是一个需要不断练习和实践的技能，希望读者能够在实际应用中不断提升自己的编程水平，为制造业的发展贡献自己的力量。
数控编程基础知识
须是奇数，第五列孔为补奇孔。
24
2.4 常用编程指令
2.4.1 准备功能指令 准备功能（Traverse Functions）指令，又称G功能 或G指令，它是建立数控机床某种加工方式的指 令。G指令大多数由地址符G和后续的两位数字组 成，从G00~G99有100种。 G指令通常可以分为模 态指令和非模态指令两种，模态指令（Acting Modally）又称续效指令，一旦被定义后，该指令 一直有效，只有当同组的其它指令出现后该指令 才失效，而非模态指令是指只在本程序段有效的 指令。
11
举例说明： 下图所示为数控车床的坐标轴。
12
根据数控立式铣床结构图，试确定X、Y、Z直线坐标轴。
13
为了编程和加工的方便，有时还要设置附加坐标系。对于直线 运动，通常建立的附加坐标系有：
①指定平行于X、Y、Z的坐标轴 可以采用的附加坐标系：第二组U、V、W坐标，第三组P、Q、R 坐标。 ②指定不平行于X、Y、Z的坐标轴 也可以采用的附加坐标系：第二组U、V、W坐标，第三组P、 Q、R坐标。 ③如果在第一组A、B、C作回转运动的同时，还有平行或不平 行于A、B、C回转轴的第二组回转运动，可命名为D、E、F。
27
(3)坐标平面选择指令
坐标平面选择指令是用来选择直线、圆弧插补的平面 和刀具补偿平面的。 G17表示选择 XY平面 G18表示选择 ZX平面 G19表示选择 YZ平面
各坐标平面如右图所 示。一般，数控车床 默认在ZX平面内加 工，数控铣床默认在 XY平面内加工。
坐标平面选择
28
2. 快速点定位指令(G00)
16
①数控车床的原点 在数控车床上，机床原点一般取在卡盘端面与主轴中心 线的交点处，见下图。同时，通过设置参数的方法，也 可将机床原点设定在X、Z坐标的正方向极限位置上。
24
2.4 常用编程指令
2.4.1 准备功能指令 准备功能（Traverse Functions）指令，又称G功能 或G指令，它是建立数控机床某种加工方式的指 令。G指令大多数由地址符G和后续的两位数字组 成，从G00~G99有100种。 G指令通常可以分为模 态指令和非模态指令两种，模态指令（Acting Modally）又称续效指令，一旦被定义后，该指令 一直有效，只有当同组的其它指令出现后该指令 才失效，而非模态指令是指只在本程序段有效的 指令。
11
举例说明： 下图所示为数控车床的坐标轴。
12
根据数控立式铣床结构图，试确定X、Y、Z直线坐标轴。
13
为了编程和加工的方便，有时还要设置附加坐标系。对于直线 运动，通常建立的附加坐标系有：
①指定平行于X、Y、Z的坐标轴 可以采用的附加坐标系：第二组U、V、W坐标，第三组P、Q、R 坐标。 ②指定不平行于X、Y、Z的坐标轴 也可以采用的附加坐标系：第二组U、V、W坐标，第三组P、 Q、R坐标。 ③如果在第一组A、B、C作回转运动的同时，还有平行或不平 行于A、B、C回转轴的第二组回转运动，可命名为D、E、F。
27
(3)坐标平面选择指令
坐标平面选择指令是用来选择直线、圆弧插补的平面 和刀具补偿平面的。 G17表示选择 XY平面 G18表示选择 ZX平面 G19表示选择 YZ平面
各坐标平面如右图所 示。一般，数控车床 默认在ZX平面内加 工，数控铣床默认在 XY平面内加工。
坐标平面选择
28
2. 快速点定位指令(G00)
16
①数控车床的原点 在数控车床上，机床原点一般取在卡盘端面与主轴中心 线的交点处，见下图。同时，通过设置参数的方法，也 可将机床原点设定在X、Z坐标的正方向极限位置上。

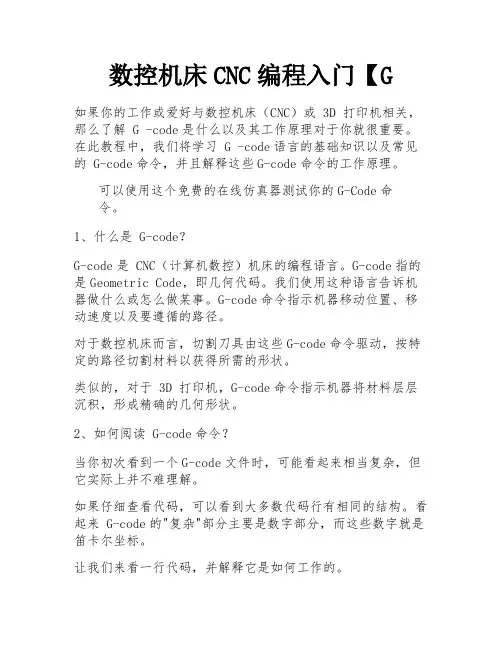

数控机床CNC编程入门【G
数控机床CNC编程入门【G如果你的工作或爱好与数控机床（CNC）或 3D 打印机相关，那么了解 G -code是什么以及其工作原理对于你就很重要。
在此教程中，我们将学习 G -code语言的基础知识以及常见的 G-code命令，并且解释这些G-code命令的工作原理。
可以使用这个免费的在线仿真器测试你的G-Code命令。
1、什么是 G-code？G-code是 CNC（计算机数控）机床的编程语言。
G-code指的是Geometric Code，即几何代码。
我们使用这种语言告诉机器做什么或怎么做某事。
G-code命令指示机器移动位置、移动速度以及要遵循的路径。
对于数控机床而言，切割刀具由这些G-code命令驱动，按特定的路径切割材料以获得所需的形状。
类似的，对于 3D 打印机，G-code命令指示机器将材料层层沉积，形成精确的几何形状。
2、如何阅读 G-code命令？当你初次看到一个G-code文件时，可能看起来相当复杂，但它实际上并不难理解。
如果仔细查看代码，可以看到大多数代码行有相同的结构。
看起来 G-code的"复杂"部分主要是数字部分，而这些数字就是笛卡尔坐标。
让我们来看一行代码，并解释它是如何工作的。
G01 X247.951560 Y11.817060 Z-1.000000 F400.000000该行具有以下结构：G#x##Y#Z## F##•首先是G-code命令，在上例中就是G01，意思是"直线移动到特定位置"。
•我们声明要移动到的位置的X、Y和 Z坐标。
•最后，利用F值我们设置进给率，也就是执行移动的速度。
总结一下，代码G01 X247.951560 Y11.817060 Z-1.000000 F400.000000要求数控机床从当前位置直线移动到坐标X247.951560、Y11.817060 和 Z-，速度为 400 mm/min。
注意单位为 mm/min，因为在前面的 G-code示例中，我们使用了将单位设置为毫米的命令 G21。

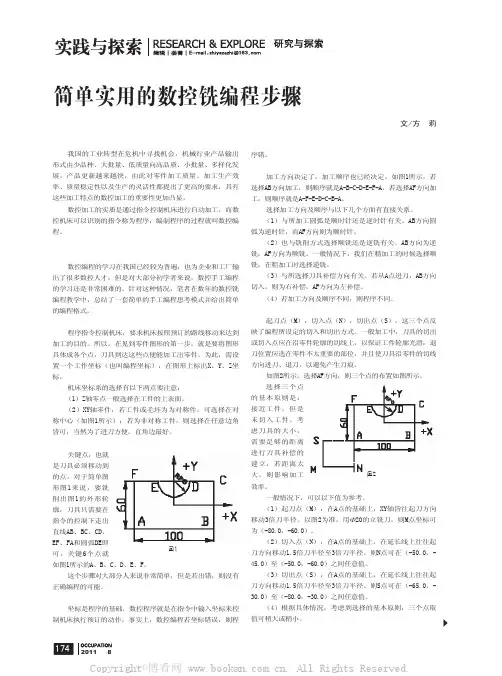

简单实用的数控铣编程步骤
OCCUPATION2011 8174简单实用的数控铣编程步骤文/方 莉我国的工业转型在危机中寻找机会，机械行业产品输出形式由少品种、大批量、低质量向高品质、小批量、多样化发展，产品更新越来越快，由此对零件加工质量、加工生产效率、质量稳定性以及生产的灵活性都提出了更高的要求，具有这些加工特点的数控加工的重要性更加凸显。
数控加工的实质是通过指令控制机床进行自动加工，而数控机床可以识别的指令称为程序，编制程序的过程就叫数控编程。
一、编程格式数控编程的学习在我国已经较为普遍，也为企业和工厂输出了很多数控人才，但是对大部分初学者来说，数控手工编程的学习还是非常困难的。
针对这种情况，笔者在数年的数控铣编程教学中，总结了一套简单的手工编程思考模式并给出简单的编程格式。
１．第一步：设定编程坐标系并标注程序指令控制机床，要求机床按照预订的路线移动来达到加工的目的。
所以，在见到零件图形的第一步，就是要将图形具体成各个点，刀具到达这些点便能加工出零件。
为此，需设置一个工作坐标（也叫编程坐标），在图形上标出X、Y、Z坐标。
机床坐标系的选择有以下两点要注意：（1）Z轴零点一般选择在工件的上表面。
（2）XY轴零件，若工件或毛坯为为对称件，可选择在对称中心（如图1所示）；若为非对称工件，则选择在任意边角皆可，当然为了进刀方便，直角边最好。
２．第二步：确定加工关键点关键点，也就是刀具必须移动到的点。
对于简单图形图1来说，要铣削出图1的外形轮廓，刀具只需要在指令的控制下走出直线AB、BC、CD、EF、FA和圆弧DE即可，关键6个点就如图1所示的A、B、C、D、E、F。
这个步骤对大部分人来说非常简单，但是若出错，则没有正确编程的可能。
３．第三步：确定各加工关键点的坐标坐标是程序的基础，数控程序就是在指令中输入坐标来控制机床执行预订的动作。
事实上，数控编程若坐标错误，则程序错。
４．第四步：确定加工方向及顺序加工方向决定了，加工顺序也已经决定。
数控基础知识点总结
数控基础知识点总结一、数控系统的组成1.数控系统的组成结构数控系统由数控硬件和数控软件两部分组成。
数控硬件包括数控设备、传感器、执行机构等。
数控软件包括数控编程软件、数控仿真软件、数控加工监控软件等。
数控硬件和软件之间通过接口进行通信和数据交换。
2.数控系统的工作原理数控系统通过接收外部输入的指令，经过处理和计算，控制机床实现工件的加工。
数控系统可以实现自动化生产，大大提高生产效率。
二、数控编程基础1. 数控编程语言数控编程语言是数控系统能够识别和处理的特定语言。
常见的数控编程语言包括G代码、M代码、X、Y、Z轴的坐标指令等。
2. 数控编程的基本原则数控编程的基本原则包括准确、简洁、清晰、规范。
数控编程应该准确反映工件的几何形状和加工要求，同时尽可能简洁清晰，便于后续的修改和维护。
三、常见数控加工工艺1.数控车床加工数控车床是一种利用工件旋转和刀具直线运动的数控机床。
数控车床广泛应用于车削、镗孔、攻丝等加工工艺中。
2.数控铣床加工数控铣床是一种利用刀具旋转和工件直线运动的数控机床。
数控铣床广泛应用于平面、曲面、凸轮等复杂工件的加工。
3.数控磨床加工数控磨床是一种利用磨料切削工件的数控机床。
数控磨床广泛应用于高精度、高表面光洁度要求的工件加工。
4.数控电火花加工数控电火花加工是一种利用电火花放电去除工件材料的加工方法。
数控电火花加工适用于超硬材料、复杂曲面等加工。
四、数控机床的基本原理1.数控机床的运动控制数控机床的运动控制包括轴线性插补、圆弧插补、螺旋线插补等。
通过数控系统计算，控制各个轴向的运动，实现工件的加工。
2.数控机床的加工功能数控机床的加工功能包括车削、铣削、磨削、切割等。
数控机床可以通过不同的刀具、工艺参数实现各种不同形式的加工。
3.数控机床的自动化程度数控机床实现自动化生产的程度取决于数控系统的功能。
高级数控机床具有自动换刀、自动测量、自动校正等功能。
五、数控技术的发展趋势1.智能化随着人工智能、大数据等技术的发展，数控技术将更加智能化，能够自动学习和调整加工参数，实现更高效、更稳定的加工。

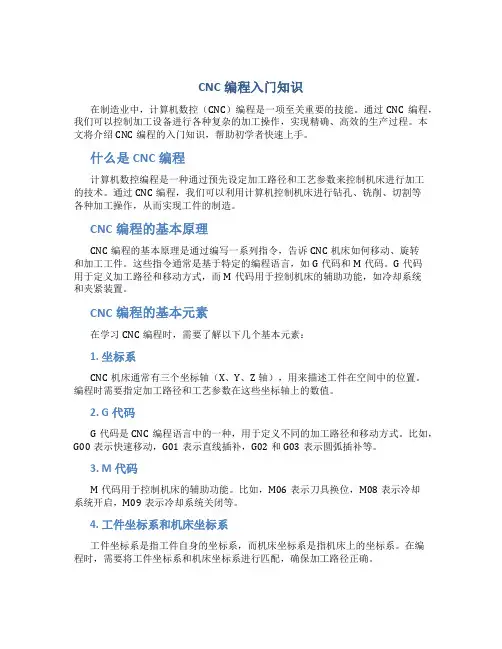

cnc编程入门知识
CNC编程入门知识在制造业中，计算机数控（CNC）编程是一项至关重要的技能。
通过CNC编程，我们可以控制加工设备进行各种复杂的加工操作，实现精确、高效的生产过程。
本文将介绍CNC编程的入门知识，帮助初学者快速上手。
什么是CNC编程计算机数控编程是一种通过预先设定加工路径和工艺参数来控制机床进行加工的技术。
通过CNC编程，我们可以利用计算机控制机床进行钻孔、铣削、切割等各种加工操作，从而实现工件的制造。
CNC编程的基本原理CNC编程的基本原理是通过编写一系列指令，告诉CNC机床如何移动、旋转和加工工件。
这些指令通常是基于特定的编程语言，如G代码和M代码。
G代码用于定义加工路径和移动方式，而M代码用于控制机床的辅助功能，如冷却系统和夹紧装置。
CNC编程的基本元素在学习CNC编程时，需要了解以下几个基本元素：1. 坐标系CNC机床通常有三个坐标轴（X、Y、Z轴），用来描述工件在空间中的位置。
编程时需要指定加工路径和工艺参数在这些坐标轴上的数值。
2. G代码G代码是CNC编程语言中的一种，用于定义不同的加工路径和移动方式。
比如，G00表示快速移动，G01表示直线插补，G02和G03表示圆弧插补等。
3. M代码M代码用于控制机床的辅助功能。
比如，M06表示刀具换位，M08表示冷却系统开启，M09表示冷却系统关闭等。
4. 工件坐标系和机床坐标系工件坐标系是指工件自身的坐标系，而机床坐标系是指机床上的坐标系。
在编程时，需要将工件坐标系和机床坐标系进行匹配，确保加工路径正确。
CNC编程的步骤学习CNC编程的步骤如下：1.设计工件：首先需要根据工件的要求和图纸设计好加工路径和工艺参数。
2.编写程序：根据设计好的加工路径和工艺参数，编写相应的CNC程序。
3.转换程序：将编写好的CNC程序转换成机床上可以识别的代码格式。
4.装夹工件：将工件固定在机床上，并调整工件坐标系和机床坐标系的匹配。
5.调试程序：在加工之前，通过手动模式或仿真模式验证程序的准确性和安全性。
数控编程基础知识
数控编程是数控加工准备阶段的主要内容之一，通常包括分析零件图样，确定加工工艺过程；计算走刀轨迹，得出刀位数据；编写数控加工程序；制作控制介质；校对程序及首件试切。
有手工编程和自动编程两种方法。
总之，它是从零件图纸到获得数控加工程序的全过程。
基本概念数控编程是数控加工准备阶段的主要内容，通常包括分析零件图样，确定加工工艺过程；计算走刀轨迹，得出刀位数据；编写数控加工程序；制作控制介质；校对程序及首件试切。
总之,它是从零件图纸到获得数控加工程序的全过程常用方法手工编程1.定义手工编程是指编程的各个阶段均由人工完成。
利用一般的计算工具，通过各种数学方法，人工进行刀具轨迹的运算，并进行指令编制。
这种方式比较简单，很容易掌握，适应性较大。
适用于中等复杂程度程序、计算量不大的零件编程，对机床操作人员来讲必须掌握。
2. 编程步骤人工完成零件加工的数控工艺分析零件图纸制定工艺决策确定加工路线选择工艺参数计算刀位轨迹坐标数据编写数控加工程序单验证程序手工编程3. 优点主要用于点位加工（如钻、铰孔）或几何形状简单（如平面、方形槽）零件的加工，计算量小，程序段数有限，编程直观易于实现的情况等。
4. 缺点对于具有空间自由曲面、复杂型腔的零件，刀具轨迹数据计算相当繁琐，工作量大，极易出错，且很难校对，有些甚至根本无法完成。
自动编程（图形交互式）1. 定义对于几何形状复杂的零件需借助计算机使用规定的数控语言编写零件源程序，经过处理后生成加工程序，称为自动编程。
随着数控技术的发展，先进的数控系统不仅向用户编程提供了一般的准备功能和辅助功能，而且为编程提供了扩展数控功能的手段。
FANUC6M数控系统的参数编程，应用灵活，形式自由，具备计算机高级语言的表达式、逻辑运算及类似的程序流程，使加工程序简练易懂，实现普通编程难以实现的功能。
数控编程同计算机编程一样也有自己的"语言",但有一点不同的是,现在电脑发展到了以微软的Windows为绝对优势占领全球市场.数控机床就不同了,它还没发展到那种相互通用的程度,也就是说,它们在硬件上的差距造就了它们的数控系统一时还不能达到相互兼容.所以,当我要对一个毛坯进行加工时,首先要以我们已经拥有的数控机床采用的是什么型号的系统.2. 常用自动编程软件（1）UGUnigraphics 是美国Unigraphics Solution公司开发的一套集CAD、CAM、CAE 功能于一体的三维参数化软件，是当今最先进的计算机辅助设计、分析和制造的高端软件，用于航空、航天、汽车、轮船、通用机械和电子等工业领域。
数控铣削与加工技术第3章 数控铣床编程基础知识
对于几何形状较简单的零件，计算较简单，加工程 序不多，采用手工编程较容易实现，但对于形状复杂的 零件，计算相当烦琐，手工编程难以胜任，甚至无法编 出程序。
（4）数控加工仿真。数控加工仿真是指通过软件模拟加 工环境、刀具路径与材料切除过程来检验并优化加工程 序，具有柔性好、成本低、效率高且安全可靠等特点， 是提高编程效率与质量的重要措施。
Y坐标轴垂直于X、Z坐标轴。当X轴、Z轴确定之后， 按笛卡儿直角坐标系右手定则法判断，Y轴方向就被唯 一确定。（4）旋转运动A、B和C。旋转运动用A、B和 C表示，规定其分别为绕X、Y和Z轴旋转的运动。A、B 和C的正方向相应地表示在X、Y和Z坐标轴的正方向上 ，按右手螺旋前进方向。
图3-6加工中心坐标运动轴
当零件在机床上被装夹好后，相应的编程原点在机 床坐标系中的位置称为加工原点，也称为程序原点。由 程序原点建立起的坐标系即加工坐标系。
因此，编程人员在编制程序时，只要根据零件夹的实际位置。对加工人员 来说，则应在装夹工件、调试程序时，确定加工原点的 位置，这样数控机床才能按照准确的加工坐标系位置开 始加工。
阶段3 工件坐标系的建立
编程时一般选择工件上的某一点作为程序原点，并 以这个原点作为坐标系的原点，建立一个新的坐标系， 这个新的坐标系就是工件坐标系（编程坐标系）。工件 坐标系是编程人员在编程时相对工件建立的坐标系，它 只与工件有关，而与机床坐标系无关。但考虑到编程的 方便性，工件坐标系中各轴的方向应与所使用的数控机 床的坐标轴方向一致。
图3-4右手直角笛卡儿坐标系
图3-5数控铣床的坐标系统 (a)立式开降台铣床；（b）卧式开降台铣床
图3-5（a）为立式升降台铣床的坐标方向。其Z轴 垂直（与主轴轴线重合），且向上为正方向；面对机床 立柱的左右移动方向为X轴，且将刀具向右移动（工作 台向左移动）定义为正方向；根据右手笛卡儿坐标系的 原则，Y轴应同时与Z轴和X轴垂直，且正方向指向床身 立柱。
（4）数控加工仿真。数控加工仿真是指通过软件模拟加 工环境、刀具路径与材料切除过程来检验并优化加工程 序，具有柔性好、成本低、效率高且安全可靠等特点， 是提高编程效率与质量的重要措施。
Y坐标轴垂直于X、Z坐标轴。当X轴、Z轴确定之后， 按笛卡儿直角坐标系右手定则法判断，Y轴方向就被唯 一确定。（4）旋转运动A、B和C。旋转运动用A、B和 C表示，规定其分别为绕X、Y和Z轴旋转的运动。A、B 和C的正方向相应地表示在X、Y和Z坐标轴的正方向上 ，按右手螺旋前进方向。
图3-6加工中心坐标运动轴
当零件在机床上被装夹好后，相应的编程原点在机 床坐标系中的位置称为加工原点，也称为程序原点。由 程序原点建立起的坐标系即加工坐标系。
因此，编程人员在编制程序时，只要根据零件夹的实际位置。对加工人员 来说，则应在装夹工件、调试程序时，确定加工原点的 位置，这样数控机床才能按照准确的加工坐标系位置开 始加工。
阶段3 工件坐标系的建立
编程时一般选择工件上的某一点作为程序原点，并 以这个原点作为坐标系的原点，建立一个新的坐标系， 这个新的坐标系就是工件坐标系（编程坐标系）。工件 坐标系是编程人员在编程时相对工件建立的坐标系，它 只与工件有关，而与机床坐标系无关。但考虑到编程的 方便性，工件坐标系中各轴的方向应与所使用的数控机 床的坐标轴方向一致。
图3-4右手直角笛卡儿坐标系
图3-5数控铣床的坐标系统 (a)立式开降台铣床；（b）卧式开降台铣床
图3-5（a）为立式升降台铣床的坐标方向。其Z轴 垂直（与主轴轴线重合），且向上为正方向；面对机床 立柱的左右移动方向为X轴，且将刀具向右移动（工作 台向左移动）定义为正方向；根据右手笛卡儿坐标系的 原则，Y轴应同时与Z轴和X轴垂直，且正方向指向床身 立柱。
数控铣床(FANUC 0i)编程与操作
27
5、刀具半径补偿 G40，G41，G42
方向判别：从垂直于所加工平面的坐标
轴的正方向往负方向并沿刀具的进给方向看，当 刀具处在加工轮廓左侧时，叫左补偿，用G41表 示；当刀具处在加工轮廓右侧时，叫右补偿，用 G42表示。
28
6、刀具长度补偿G43、G44、G49
格式：
G43/G44 G00/G01 Z_H_； G49 其中，Z后面的数字表示刀具在Z方向上运动 的距离或绝对坐标值； H 后面的数字表示刀 具补偿号。 G43、G44、G49 为模态指令，它们可以 相互注销。 29
五、固定循环加工指令
（一）孔加工循环的6个动作 加工一个孔可以分解为6个动作。数控系 统提供有相应的指令，将6个动作用一个复合 循环指令即可完成，简化了程序的编写步骤。 这6个动作的分解如图所示。
32
(1) 为刀具快速定位到孔位 坐标 (X ， Y) ( 即循环起点 ) ， Z 值 进至起始高度。 (2) 为刀具沿Z轴方向快进至 安全平面(即R平面)。 (3) 为孔加工过程(如钻孔、 镗孔、攻螺纹等)，此时的进给为 工作进给速度。 (4) 为孔底动作(如进给暂停、 刀具偏移、主轴反转等)。 (5) 为刀具快速从孔底返回R 平面。 (6) 为刀具快退至起始高度。 孔加工的6个动作分解 33
35
五、固定循环加工指令
（二）固定循环指令 1、固定循环指令格式 (2) G98 和 G99 两个模态指令 , 控制孔加工 循环结束后的刀具返回平面。 ① G98 ：刀具返回平面为起始平面 (B 点 平面)，为缺省方式，如图(a)所示。 ② G99：刀具返回平面为安全平面(R点 平面)，如图(b)所示。
G54坐标系与G52局部坐标系的关系
18
§5-4 数控铣削基本 编程指令
数控第二章
第二章 数控编程基础知识
（6）圆弧插补指令（G02、G03)
指令格式：①用I、J、K指定圆心位置 G02（G03） X__Y__Z__I__J__K__F__；
②用R指定圆心位置 G02（G03） X__Y__Z__R__F__； 功能：以F给定的进给速度，在平面内从当前位置沿圆弧轨迹运动到终点位置。
（2）工件坐标系设定（G92、G50） 指令格式：G92(或G50) X__Y__Z__；
功能：G50和G92是用来设置刀具的对刀点在编程坐标系里的位置的。 G50用于车床 G92用于铣床或车床
第二章 数控编程基础知识
说明： ①X、Y、Z表示编程原点与对刀点的距离。 ②应在刀具的其它运动指令之前使用G92和G50，先设定编程坐标系。 ③系统执行该指令后，刀具并不运动，系统会根据指令中的X、Y、Z 推算出编程原点。
第二章 数控编程基础知识
（6）分配数控加工中的容差，规定编程误差，处理数控机床上的部分工艺指令。 （7）编制加工工艺文件
二、 数控加工工艺分析与设计
数控加工工艺的实质： 就是在分析零件精度和表面粗糙度的基础上，对数控加工的方法、装夹 方式、切削加工进给路线、刀具使用以及切削用量等工艺内容进行正确 合理的选择。
那么，两个坐标系是如何转换的？
对刀点
机床坐标系
编程坐标系
因此，数控机床坐标系统可概述为两系一点。
第二章 数控编程基础知识
四、数控编程的特征点
1.刀位点：刀位点相对运动的轨迹即加工路线，也称编程轨迹。 车刀：刀尖或刀尖圆弧中心 铣刀：刀具端面中心或球心
2.对刀点：是指在加工零件时，刀具相对工件运动的起点。 也称为程序起始点或起刀点。
包括内容
零件轮廓中几何元素的基点 插补线段的节点 刀具中心位置 辅助计算
（6）圆弧插补指令（G02、G03)
指令格式：①用I、J、K指定圆心位置 G02（G03） X__Y__Z__I__J__K__F__；
②用R指定圆心位置 G02（G03） X__Y__Z__R__F__； 功能：以F给定的进给速度，在平面内从当前位置沿圆弧轨迹运动到终点位置。
（2）工件坐标系设定（G92、G50） 指令格式：G92(或G50) X__Y__Z__；
功能：G50和G92是用来设置刀具的对刀点在编程坐标系里的位置的。 G50用于车床 G92用于铣床或车床
第二章 数控编程基础知识
说明： ①X、Y、Z表示编程原点与对刀点的距离。 ②应在刀具的其它运动指令之前使用G92和G50，先设定编程坐标系。 ③系统执行该指令后，刀具并不运动，系统会根据指令中的X、Y、Z 推算出编程原点。
第二章 数控编程基础知识
（6）分配数控加工中的容差，规定编程误差，处理数控机床上的部分工艺指令。 （7）编制加工工艺文件
二、 数控加工工艺分析与设计
数控加工工艺的实质： 就是在分析零件精度和表面粗糙度的基础上，对数控加工的方法、装夹 方式、切削加工进给路线、刀具使用以及切削用量等工艺内容进行正确 合理的选择。
那么，两个坐标系是如何转换的？
对刀点
机床坐标系
编程坐标系
因此，数控机床坐标系统可概述为两系一点。
第二章 数控编程基础知识
四、数控编程的特征点
1.刀位点：刀位点相对运动的轨迹即加工路线，也称编程轨迹。 车刀：刀尖或刀尖圆弧中心 铣刀：刀具端面中心或球心
2.对刀点：是指在加工零件时，刀具相对工件运动的起点。 也称为程序起始点或起刀点。
包括内容
零件轮廓中几何元素的基点 插补线段的节点 刀具中心位置 辅助计算
数控机床编程：第1讲系统编程基础-G00-G
04
CATALOGUE
G90-G99坐标系设定
G90绝对坐标编程
总结词
在G90模式下，数控机床以工件原点为基准 ，通过绝对坐标值来定位刀具的位置。
详细描述
在G90模式下，编程时需要给出刀具相对于 工件原点的坐标位置，数控机床将直接移动 到该位置进行加工。这种编程方式简单明了 ，但需要预先确定工件原点的位置。
G41刀具径向补偿左
总结词
当使用G41指令时，数控机床将进行左补偿，即刀具左 侧的补偿值将被应用，以补偿刀具的直径误差。
详细描述
G41指令用于激活刀具的径向补偿功能，并指定补偿方 向为左。在此模式下，数控机床将根据设定的补偿值， 对刀具左侧的直径进行补偿，以确保加工精度。
G42刀具径向补偿右
总结词
G10-G17平面选择
G10平面选择
G10用于选择机床工作平面，通过输入相应的代码，可以选择不同的工作 平面。
G10命令需要在程序开始之前使用，以确保后续的编程指令在正确的平面 上执行。
选择不同的工作平面会影响到刀具路径的计算和加工结果，因此在使用 G10命令时需要谨慎选择。
G11平面取消
G11用于取消当前的工作平面， 将机床恢复到默认的平面设置。
பைடு நூலகம்5
CATALOGUE
G40-G49刀具补偿
G40刀具径向补偿取消
要点一
总结词
当使用G40指令时，数控机床将取消当前的刀具径向补偿 ，使刀具按照其实际尺寸进行加工。
要点二
详细描述
在数控加工中，为了补偿刀具的直径误差，通常会使用刀 具补偿功能。G40指令用于取消刀具的径向补偿，这意味 着在执行G40指令后，刀具将按照其实际尺寸进行加工， 不受补偿值的影响。
