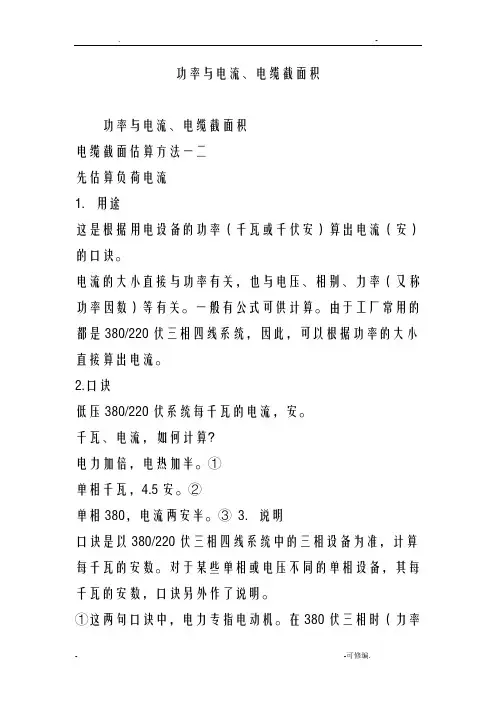

功率与电流、电缆截面积功率与电流、电缆截面积电缆截面估算方法一二先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。

电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。

一般有公式可供计算。

由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。

2.口诀低压380/220伏系统每千瓦的电流，安。

千瓦、电流，如何计算？电力加倍，电热加半。

①单相千瓦，4.5安。

②单相380，电流两安半。

③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。

对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。

①这两句口诀中，电力专指电动机。

在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。

这电流也称电动机的额定电流。

【例1】5.5千瓦电动机按“电力加倍”算得电流为11安。

【例2】40千瓦水泵电动机按“电力加倍”算得电流为80安。

电热是指用电阻加热的电阻炉等。

三相380伏的电热设备，每千瓦的电流为1.5安。

即将“千瓦数加一半”（乘1.5）就是电流，安。

【例1】3千瓦电加热器按“电热加半”算得电流为4.5安。

【例2】15千瓦电阻炉按“电热加半”算得电流为23安。

这句口诀不专指电热，对于照明也适用。

虽然照明的灯泡是单相而不是三相，但对照明供电的三相四线干线仍属三相。

只要三相大体平衡也可这样计算。

此外，以千伏安为单位的电器（如变压器或整流器）和以千乏为单位的移相电容器（提高力率用）也都适用。

即时说，这后半句虽然说的是电热，但包括所有以千伏安、千乏为单位的用电设备，以及以千瓦为单位的电热和照明设备。

【例1】12千瓦的三相（平衡时）照明干线按“电热加半”算得电流为18安。

【例2】30千伏安的整流器按“电热加半”算得电流为45安（指380伏三相交流侧）。

【例3】320千伏安的配电变压器按“电热加半”算得电流为480安（指380/220伏低压侧）。

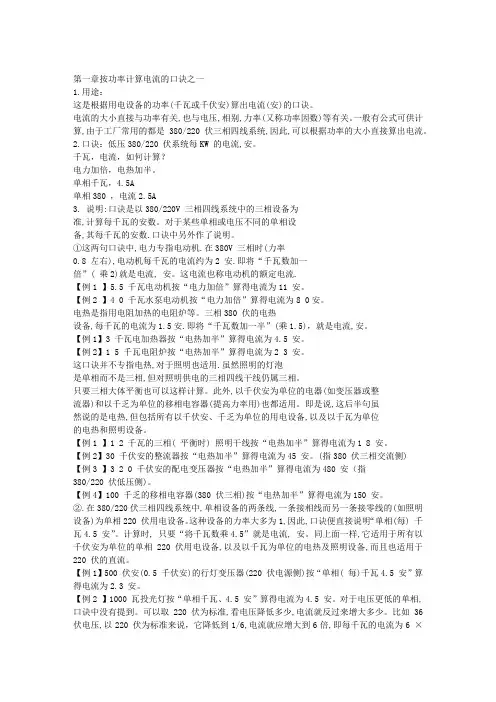

第一章按功率计算电流的口诀之一1.用途：这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。

电流的大小直接与功率有关,也与电压,相别,力率(又称功率因数)等有关。

一般有公式可供计算,由于工厂常用的都是380/220 伏三相四线系统,因此,可以根据功率的大小直接算出电流。

2.口诀：低压380/220 伏系统每KW 的电流,安。

千瓦，电流，如何计算？电力加倍，电热加半。

单相千瓦，4.5A单相380 ，电流2.5A3. 说明:口诀是以380/220V 三相四线系统中的三相设备为准,计算每千瓦的安数。

对于某些单相或电压不同的单相设备,其每千瓦的安数.口诀中另外作了说明。

①这两句口诀中,电力专指电动机.在380V 三相时(力率0.8 左右),电动机每千瓦的电流约为2 安.即将“千瓦数加一倍”( 乘2)就是电流, 安。

这电流也称电动机的额定电流.【例1 】5.5 千瓦电动机按“电力加倍”算得电流为11 安。

【例2 】4 0 千瓦水泵电动机按“电力加倍”算得电流为8 0安。

电热是指用电阻加热的电阻炉等。

三相380 伏的电热设备,每千瓦的电流为1.5安.即将“千瓦数加一半”(乘1.5)，就是电流,安。

【例1】3 千瓦电加热器按“电热加半”算得电流为4.5 安。

【例2】1 5 千瓦电阻炉按“电热加半”算得电流为2 3 安。

这口诀并不专指电热,对于照明也适用.虽然照明的灯泡是单相而不是三相,但对照明供电的三相四线干线仍属三相。

只要三相大体平衡也可以这样计算。

此外,以千伏安为单位的电器(如变压器或整流器)和以千乏为单位的移相电容器(提高力率用)也都适用。

即是说,这后半句虽然说的是电热,但包括所有以千伏安、千乏为单位的用电设备,以及以千瓦为单位的电热和照明设备。

【例1 】1 2 千瓦的三相( 平衡时) 照明干线按“电热加半”算得电流为1 8 安。

【例2】30 千伏安的整流器按“电热加半”算得电流为45 安。

(指380 伏三相交流侧) 【例3 】3 2 0 千伏安的配电变压器按“电热加半”算得电流为480 安（指380/220 伏低压侧)。

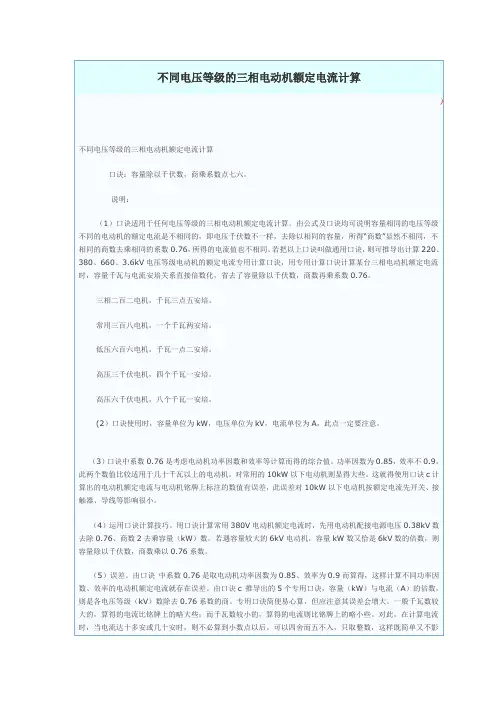

不同电压等级的三相电动机额定电流计算)不同电压等级的三相电动机额定电流计算口诀：容量除以千伏数，商乘系数点七六。

说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。

由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。

若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。

三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

(2）口诀使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。

（3）口诀中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。

功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。

这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。

（4）运用口诀计算技巧。

用口诀计算常用380V电动机额定电流时，先用电动机配接电源电压0.38kV数去除0.76、商数2去乘容量（kW）数。

若遇容量较大的6kV电动机，容量kW数又恰是6kV数的倍数，则容量除以千伏数，商数乘以0.76系数。

（5）误差。

由口诀中系数0.76是取电动机功率因数为0.85、效率为0.9而算得，这样计算不同功率因数、效率的电动机额定电流就存在误差。

由口诀c 推导出的5个专用口诀，容量（kW）与电流（A）的倍数，则是各电压等级（kV）数除去0.76系数的商。

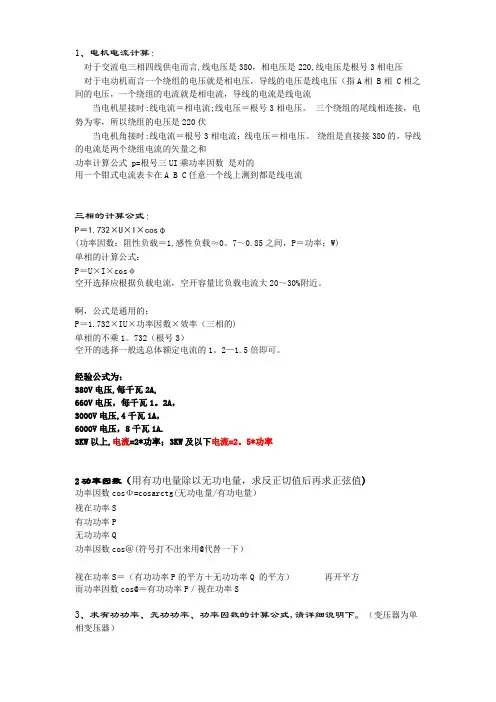

1、电机电流计算：对于交流电三相四线供电而言,线电压是380，相电压是220,线电压是根号3相电压对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压（指A相 B相 C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流当电机星接时:线电流＝相电流;线电压＝根号3相电压。

三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏当电机角接时:线电流＝根号3相电流；线电压＝相电压。

绕组是直接接380的，导线的电流是两个绕组电流的矢量之和功率计算公式 p=根号三UI乘功率因数是对的用一个钳式电流表卡在A B C任意一个线上测到都是线电流三相的计算公式：P＝1.732×U×I×cosφ(功率因数：阻性负载＝1,感性负载≈0。

7～0.85之间，P＝功率：W)单相的计算公式：P＝U×I×cosφ空开选择应根据负载电流，空开容量比负载电流大20～30%附近。

啊，公式是通用的：P＝1.732×IU×功率因数×效率（三相的)单相的不乘1。

732（根号3）空开的选择一般选总体额定电流的1。

2—1.5倍即可。

经验公式为：380V电压,每千瓦2A,660V电压，每千瓦1。

2A，3000V电压,4千瓦1A，6000V电压，8千瓦1A.3KW以上,电流=2*功率；3KW及以下电流=2。

5*功率2功率因数（用有功电量除以无功电量，求反正切值后再求正弦值)功率因数cosΦ=cosarctg(无功电量/有功电量）视在功率S有功功率P无功功率Q功率因数cos＠(符号打不出来用@代替一下）视在功率S＝（有功功率P的平方＋无功功率Q 的平方）再开平方而功率因数cos@＝有功功率P／视在功率S3、求有功功率、无功功率、功率因数的计算公式,请详细说明下。

（变压器为单相变压器）另外无功功率的降低会使有功功率也降低么？反之无功功率的升高也会使有功功率升高么？答:有功功率=I＊U*cosφ即额定电压乘额定电流再乘功率因数单位为瓦或千瓦无功功率=I＊U＊sinφ,单位为乏或千乏.I*U 为容量，单位为伏安或千伏安.无功功率降低或升高时,有功功率不变.但无功功率降低时,电流要降低,线路损耗降低，反之，线路损耗要升高.4、什么叫无功功率？为什么叫无功?无功是什么意思？答：无功功率与功率因数许多用电设备均是根据电磁感应原理工作的，如配电变压器、电动机等,它们都是依靠建立交变磁场才能进行能量的转换和传递。

盛年不重来，一日难再晨。

及时宜自勉，岁月不待人。

电气元件选型及计算1、已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。

三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

容量大一点的减一点.小一点的加一点精确计算电流I=P/U×√3×cosφ(A)补充:准确的说,还应乘上电机效率.一般为0.9我们常见的三相电机额定电压(U)是380v.功率因数(COSφ)一般是0.85,电机铭牌上会有标注10KW的三相电机额定电流的具体算法:I=10000÷(380×1.73×0.85×0.9)≈19.8A2、测知电力变压器二次侧电流，求算其所载负荷容量口诀：已知配变二次压，测得电流求千瓦。

电压等级四百伏，一安零点六千瓦。

电压等级三千伏，一安四点五千瓦。

电压等级六千伏，一安整数九千瓦。

电压等级十千伏，一安一十五千瓦。

电压等级三万五，一安五十五千瓦。

3、测知白炽灯照明线路电流，求算其负荷容量照明电压二百二，一安二百二十瓦。

不论供电还是配电线路，只要用钳型电流表测得某相线电流值，然后乘以220系数，积数就是该相线所载负荷容量。

测电流求容量数，可帮助电工迅速调整照明干线三相负荷容量不平衡问题，可帮助电工分析配电箱内保护熔体经常熔断的原因，配电导线发热的原因等等。

4、测知无铭牌380V单相焊接变压器的空载电流，求算基额定容量口诀：三百八焊机容量，空载电流乘以五。

变压器的空载电流一般约为额定电流的6%~8%（国家规定空载电流不应大于额定电流的10%）。

这就是口诀和公式的理论依据。

4、已知380V三相电动机容量，求其过载保护热继电器元件额定电流和整定电流口诀：电机过载的保护，热继电器热元件；号流容量两倍半，两倍千瓦数整定。

热元件整定电流按“两倍千瓦数整定”；热元件额定电流按“号流容量两倍半”算选；热继电器的型号规格，即其额定电流值应大于等于热元件额定电流值。

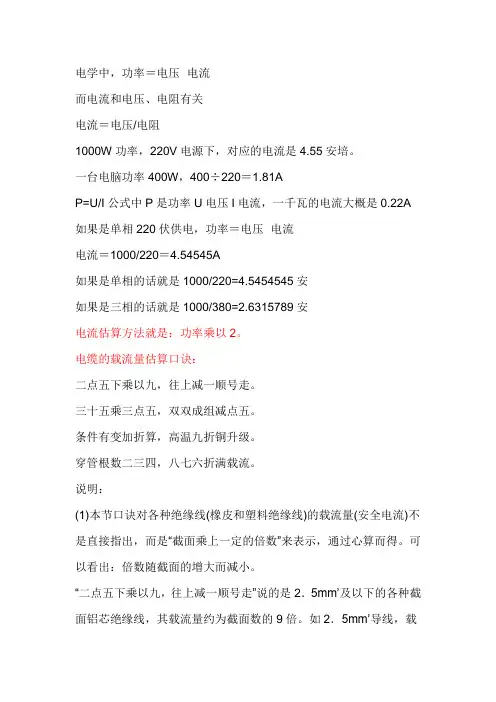

电学中，功率＝电压×电流而电流和电压、电阻有关电流＝电压/电阻1000W功率，220V电源下，对应的电流是4.55安培。

一台电脑功率400W，400÷220＝1.81AP=U/I公式中P是功率U电压I电流，一千瓦的电流大概是0.22A 如果是单相220伏供电，功率＝电压×电流电流＝1000/220＝4.54545A如果是单相的话就是1000/220=4.5454545安如果是三相的话就是1000/380=2.6315789安电流估算方法就是：功率乘以2。

电缆的载流量估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

一、按功率计算电流的口诀之一1、用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。

电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。

一般有公式可供计算。

由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。

2、口诀低压380/220伏系统每千瓦的电流，安。

千瓦、电流，如何计算？电力加倍，电热加半。

①单相千瓦，4.5安。

②单相380，电流两安半。

③3、说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。

对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。

①这两句口诀中，电力专指电动机。

在380伏三相时（力率0.8左右），电动机每千瓦的电流约为2安。

即将“千瓦数加一倍”（乘2）就是电流，安。

这电流也称电动机的额定电流。

[例1] 5.5千瓦电动机按“电力加倍”算得电流为11安。

①[例2] 40千瓦水泵电动机按“电力加倍”算得电流为80安。

电热是指用电阻加热的电阻炉等。

三相380伏的电热设备，每千瓦的电流为1.5安。

即将“千瓦数加一半”（乘1.5）就是电流，安。

[例1] 3千瓦电加热器“电热加半”算得电流为4.5安。

[例2] 15千瓦电阻炉按“电热加半”算得电流为23安。

②这口诀并不专指电热，对于照明也适用。

虽然照明的灯泡是单相而不是三相，但对照明供电的三相四线干线仍属三相。

只要三相大体平衡也可这样计算。

此外，以千伏为单位的电器（如变压器或整流器）和以千乏为单位的移相电容器（提高力率用）也都适用。

即是说，这后半句虽然说的是电热，但包括所有以千伏安、千乏为单位的用电设备，以及以千瓦为单位的电热和照明设备。

[例1] 12千瓦的三相（平衡时）照明干线按“电热加半”算得电流为18安。

[例2] 30千伏安的整流器按“电热加半”算得电流为45安（指380伏三相交流侧）。

备注：①按“电力加倍”计算电流，与电动机铭牌上的电流有的有些误差。

20个电气元件选型口诀，决断收藏Part.1、已知三相电动机容量，求其额定电流口诀：容量除以千伏数，商乘系数点七六。

三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

容量大一点的减一点，小一点的加一点精准明确计算电流I=P/U×√3×cosφ（A）补充：精准的说，还应乘上电机效率，一般为0.9。

我们常见的三相电机额定电压（U）是380v。

功率因数（COSφ）一般是0.85，电机铭牌上有标注。

10KW的三相电机额定电流的实在算法：I=10000÷（380×1.73×0.85×0.9）=19.8A。

Part.2、测知电力变压器二次侧电流，求算其所载负荷容量口诀：已知配变二次压，测得电流求千瓦。

电压等级四百伏，一安零点六千瓦。

电压等级三千伏，一安四点五千瓦。

电压等级六千伏，一安整数九千瓦。

电压等级十千伏，一安一十五千瓦。

电压等级三万五，一安五十五千瓦。

Part.3、测知白炽灯照明线路电流，求算其负荷容量口诀：照明电压二百二，一安二百二十瓦。

不论供电还是配电线路，只要用钳型电流表测得某相线电流值，然后乘以220系数，积数就是该相线所载负荷容量。

测电流求容量数，可帮忙电工快速调整照明干线三相负荷容量不平衡问题，可帮忙电工分析配电箱内保护熔体常常熔断的原因，配电导线发热的原因等等。

Part.4、测知无铭牌380V单相焊接变压器的空载电流，求算额定容量口诀：三百八焊机容量，空载电流乘以五。

变压器的空载电流一般约为额定电流的6%～8%（国家规定空载电流不应大于额定电流的10%）。

这就是口诀和公式的理论依据。

Part.5、已知380V三相电动机容量，求其过载保护热继电器元件额定电流和整定电流口诀：电机过载的保护，热继电器热元件；号流容量两倍半，两倍千瓦数整定。

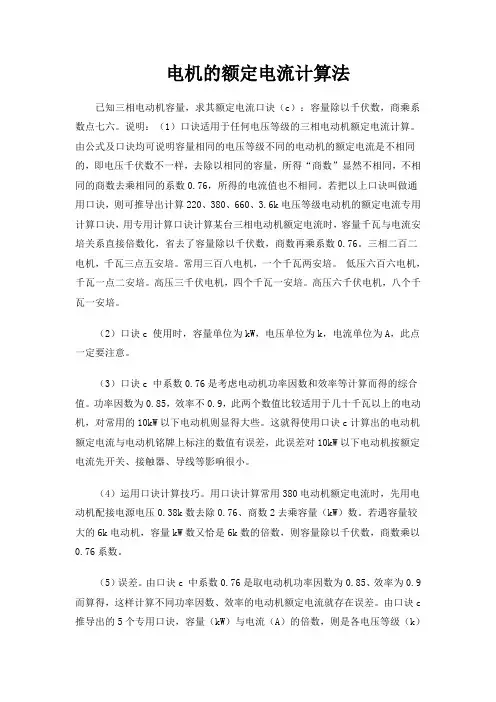

电机的额定电流计算法已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。

说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。

由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。

若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6k电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。

三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

（2）口诀c 使用时，容量单位为kW，电压单位为k，电流单位为A，此点一定要注意。

（3）口诀c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。

功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。

这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。

（4）运用口诀计算技巧。

用口诀计算常用380电动机额定电流时，先用电动机配接电源电压0.38k数去除0.76、商数2去乘容量（kW）数。

若遇容量较大的6k电动机，容量kW数又恰是6k数的倍数，则容量除以千伏数，商数乘以0.76系数。

（5）误差。

由口诀c 中系数0.76是取电动机功率因数为0.85、效率为0.9而算得，这样计算不同功率因数、效率的电动机额定电流就存在误差。

由口诀c 推导出的5个专用口诀，容量（kW）与电流（A）的倍数，则是各电压等级（k）数除去0.76系数的商。

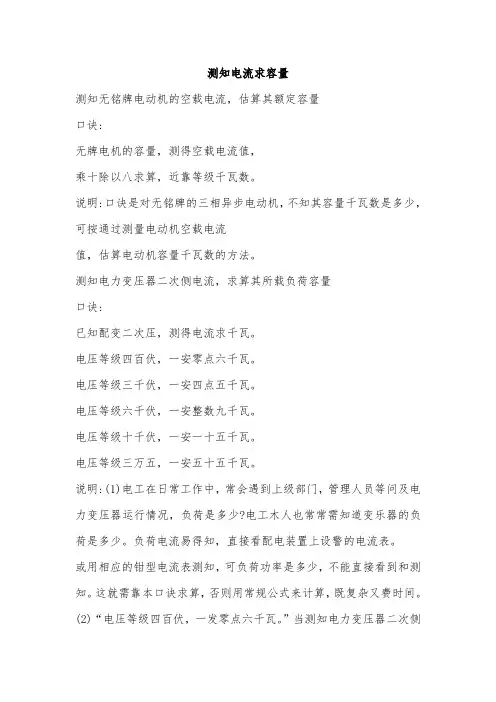

测知电流求容量测知无铭牌电动机的空载电流，估算其额定容量口诀:无牌电机的容量，测得空载电流值，乘十除以八求算，近靠等级千瓦数。

说明:口诀是对无铭牌的三相异步电动机，不知其容量千瓦数是多少，可按通过测量电动机空载电流值，估算电动机容量千瓦数的方法。

测知电力变压器二次侧电流，求算其所载负荷容量口诀:已知配变二次压，测得电流求千瓦。

电压等级四百伏，一安零点六千瓦。

电压等级三千伏，一安四点五千瓦。

电压等级六千伏，一安整数九千瓦。

电压等级十千伏，一安一十五千瓦。

电压等级三万五，一安五十五千瓦。

说明:(1)电工在日常工作中，常会遇到上级部门，管理人员等问及电力变压器运行情况，负荷是多少?电工木人也常常需知道变乐器的负荷是多少。

负荷电流易得知，直接看配电装置上设警的电流表。

或用相应的钳型电流表测知，可负荷功率是多少，不能直接看到和测知。

这就需靠本口诀求算，否则用常规公式来计算，既复杂又费时间。

(2)“电压等级四百伏，一发零点六千瓦。

”当测知电力变压器二次侧(电压等级 400V)负荷电流后，安培数值乘以系数 0.6便得到负荷功率千瓦数。

测知白炽灯照明线路电流，求算其负荷容量照明电压二百二，一安二百二十瓦。

说明:工矿企业的照明，多采用 220V的白炽灯。

照明供电线路指从配电盘向各个照明配电箱的线路，照明供电干线一般为三相四线，负荷为 4kW以下时可用单相。

照明配电线路指从照明配电箱接至照明器或插座等照明设施的线路。

不论供电还是配电线路，只要用钳型电流表测得某相线电流值，然后乘以220系数，积数就是该相线所载负荷容量。

测电流求容量数，可帮助电工迅速调整照明千线三相负荷容量不平衡问题，可帮助电工分析配电箱内保护熔体经常熔断的原因，配电导线发热的原因等等。

电缆功率对照表电缆功率对照表大全电缆的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。

一. . 线径与功率对照表1.I是电流=AP是功率=W 空开大小计算三相电:电流=功率÷380÷732单相:功率单位是W÷220=电流也就是A 线负载计算这得查配线的载流量，经验公式：铜导线面积等于负载功率千瓦数乘以0。

2.6 得数小于或等于导线实际截面的就选其值，大于的选粗一级的导线，铝线在算出铜线结果的基础上粗一级。

这句话表面看很难懂，举个例大家就会明白：15Kw 电机求导线截面？3.千瓦数15×0。

这时就要选择10mm？铜线，铝线则选16mm。

3500W 空调求导线面积？千瓦数5×0。

这时应选择5mm？铜线足矣，铝线则选4mm？。

用线大小计算举例22 千瓦220 伏特的负载，额定工作电流是。

铜线载流量是每平方毫米7 安培左右，那么换算一下，就需要16 平方左右铜导线，再考虑过流情况和启动电流，建议使用25 平方毫米铜导线，。

如果是380 伏特负载，根据经验公式，额定工作电流是44 安培。

换算使用铜导线 6 平方铜导线，也是需要考虑过流和启动电流，建议使用10 平方毫米铜导线。

二. . 电线平方与功率对照表1.家用常用电线功率：5 平方的塑铜线可容纳2200W。

5 平方的塑铜线可容纳3500W。

4 平方的塑铜线可容纳5200W。

6 平方的塑铜线可容纳8800W。

10 平方的塑铜线可容纳__W。

电线负载电流值 1 平方 5 平方 5 平方 4 平方国标GB4701-1992/1998 规定的电线负载电流值部分平方铜芯线允许长期负载电流为:6A__8A。

2.5平方铜芯线允许长期负载电流为:8A__15A。

5平方铜芯线允许长期负载电流为:16A__25A。

4 平方铜芯线允许长期负载电流为:25A__32A。

6 平方铜芯线允许长期负载电流为:32A__40A。

附录A Z2系列直流电动表A-1 Z2系列直流电动铁芯、绕组技术数据铁芯、绕组技术数据表A-2 Z2系列直流电动铁芯、绕组技术数据2表A-3 Z2系列直流电动铁芯、绕组技术数据3表A-4 Z2系列直流电动注：①电枢绕组支路均为2；②电枢、主极绕组的电磁线均为QZ型；换向极绕组的电磁线为QZ型或SDEOB型。

铁芯、绕组技术数据4B JZ系列单相分相电动机表B JZ系列单相分相电动机铁芯、绕组技术数据铁芯、绕组技术数据C JY系列单相电容起动电动机表C JY系列单相电容起动电动机铁芯、绕组技术数据铁芯、绕组技术数据D JX系列单相电容起动电动机表D JX系列单相电容起动铁芯、绕组技术数据电动机铁芯、绕组技术数据E JO系列电动机的表E-1 JO系列电动机的技术参数技术参数AAAAAAABABAB表E-2 JO系列电动机技术参数技术参数2表E-3 JO系列电动机技术参数3F JO2系列异步电动机表F-1 JO2系列异步电动机铁芯和线圈的技术数据铁芯和线圈的技术数据表F-2 JO2系列异步电动机铁芯和线圈的技术数据2表F-3 JO2系列异步电动机铁芯和线圈的技术数据3表F-4 JO2系列异步电动机铁芯和线圈的技术数据4表F-5 JO2系列异步电动机铁芯和线圈的技术数据5(a) J、JO、J2 和JO2系列电动机定子单层同心式线圈木模 (b) J、JO和JO2系列电动机定子双层叠绕线圈木模(c) J、JO、J2 和JO2系列电动机定子单层链式线圈木模 (d) JO2系列电动机定子单层交叉式线圈木模附图定子线圈木模图G JW系列三相感应电动机铁芯和绕组的技术数据表G JW系列三相感应电动机铁芯和绕组的技术数据型号容量(瓦)额定电压(伏)满载电流安)空载电流(安)极数额定转速(转/分)定子外径(毫米)定子内径(毫米)铁芯长度(毫米)气隙长度(毫米)定子槽数转子槽数定子铜净重(公斤)定子线规(毫米)每槽线数节距JW09A–2 JW09B–2 JW09A–4 JW09B–4 JW08A–2 JW08B–2 JW08A–4 JW08B–4 JW07A–2 JW07B–2 JW07A–4 JW07B–4 JW06A–2 JW06B–2 JW05A–2 JW05B–2 JW05A–4 JW05B–4 60040040025025018018012012090906060402515158220/380220/380220/380220/380220/380220/380220/380220/380220/380220/380220/380220/3803803803803803803801.331.3570.960.971.041.050.730.7310.610.6080.460.460.5350.5380.3750.380.3070.310.2350.2490.3390.3440.2370.2340.2140.2030.1590.1580.0990.1030.0830.8970.1440.1410.0950.0910.5830.570.380.370.620.630.4870.4810.2970.2950.2520.2550.340.3370.2670.2750.1640.1650.1310.1360.2370.2380.1750.1740.1560.150.1260.1230.0930.0960.0760.0840.1410.1370.0950.091224422442244222244285028501400138028002800138013802800280013401340275027502700270013001300120120120120102102102102949494948484717171716060717152525858484848484242363636365648624860466046453645364535423042300.300.300.250.250.250.250.250.250.280.280.230.230.250.250.250.250.250.252424242424242424181818181616161616161818222218182222151515151010101010101.2621.1751.0760.8621.080.9530.780.7080.620.540.7320.640.420.380.3280.3340.270.300.590.510.510.410.410.350.380.330.310.270.310.270.230.200.190.170.170.1410413514720013517521428630036446858440050054070080011401-122-111-122-111-82-71-82-71-122-111-122-111-82-71-82-71-102-91-102-91-72-61-52-61-82-91-82-91-82-91-82-91-52-61-52-6H 小型低压电动机常用绝缘材料和导线分类表小型低压电动机常用绝缘材料和导线分类表I 常用浸漆的性能常用浸漆的性能。

315千瓦六级电机绕组数据参数表
摘要：
1.315 千瓦六级电机概述
2.绕组数据参数表内容
3.参数表的解读和应用
正文：
【315 千瓦六级电机概述】
315 千瓦六级电机是一种常见的工业电机，适用于各种工业设备和场合。

它的功率为315 千瓦，转速为1440 转每分钟，防护等级为IP54，绝缘等级为F 级。

这种电机具有高效率、高可靠性、低噪音、易于维护等特点。

【绕组数据参数表内容】
绕组数据参数表是描述电机绕组结构的重要表格，它包含了电机的线圈数、每相线圈数、绕组匝数、绕组电阻、绕组漏磁、电压等参数。

这些参数对于电机的设计、运行、维护和故障诊断都具有重要意义。

以315 千瓦六级电机为例，其绕组数据参数表可能包含以下内容：
1.线圈数：6
2.每相线圈数：27
3.绕组匝数：570
4.绕组电阻：0.25 欧姆
5.绕组漏磁：4 瓦特/特斯拉
6.电压：380 伏特
【参数表的解读和应用】
绕组数据参数表的解读主要涉及以下几个方面：
1.线圈数：线圈数决定了电机的相数，也影响到电机的转矩和功率。

一般来说，线圈数越多，电机的转矩越大，功率也越高。

2.每相线圈数：每相线圈数决定了电机的电流，它直接影响到电机的功率和效率。

一般来说，每相线圈数越多，电机的电流越大，功率也越高。

3.绕组匝数：绕组匝数决定了电机的电压，它直接影响到电机的功率和效率。

一般来说，绕组匝数越多，电机的电压越高，功率也越高。

绕组数据参数表的应用主要体现在电机的设计、运行、维护和故障诊断等方面。

电动机额定电流计算公式一、三相电动机功率P=√3UIcosφ P＝功率,√3=,U=电压,I=电流,cosφ=功率因数,取之间, 计算取1、单相电动机电流计算公式：I=P/UCOSφ2、三相电动机电流计算公式：I=P/√3UCOSφ二、已知三相电动机容量,求其额定电流口诀:容量除以千伏数商乘系数零点七六;有功功率P=√3UIcosφ即: I=P/√3UCOSφ,也就是=1/√3COSφ说明：1、以上公式和口诀适用于任何电压等级的三相电动机额定电流计算;由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的,即电压千伏数不一样,去除以相同的容量,所得“商数”显然不相同;不相同的商数去乘相同的系数,所得的电流值也不相同;若把以上口诀叫做通用口诀,则可推导出计算220、380、660、电压等级电动机的额定电流专用计算口诀,用专用计算口诀计算某台三相电动机额定电流时,容量千瓦与电流安培关系直接倍数化,省去了容量除以千伏数,商数再乘系数; 三相二百二电机一个千瓦三点五安培; 常用三百八电机一个千瓦两安培; 低压六百六电机一个千瓦一点二安培; 高压三千伏电机四个千瓦一安培; 高压六千伏电机八个千瓦一安培;2、口诀使用时,容量单位为kW,电压单位为kV,电流单位为A,此点一定要注意;3、口诀中系数是考虑电动机功率因数和效率等计算而得的综合值;功率因数为,效率,此两个数值比较适用于几十千瓦以上的电动机,对常用的10kW以下电动机则显得大些;这就得使用口诀计算出的电动机额定电流与电动机铭牌上标注的数值有误差,此误差对10kW 以下电动机按额定电流先开关、接触器、导线等影响很小;4、运用口诀计算技巧;用口诀计算常用380V电动机额定电流时,先用电动机配接电源电压数去除、商数2去乘容量kW数;若遇容量较大的6kV电动机,容量kW数又恰是6kV数的倍数,则容量除以千伏数,商数乘以系数;5、误差;口诀中系数是取电动机功率因数为、效率为而算得,这样计算不同功率因数、效率的电动机额定电流就存在误差;由口诀推导出的5个专用口诀容量kW与电流A的倍数,则是各电压等级kV数除去系数的商;专用口诀简便易心算,但应注意其误差会增大;一般千瓦数较大的算得的电流比铭牌上的略大些,而千瓦数较小的,算得的电流则比铭牌上的略小些;对此,在计算电流时,当电流达十多安或几十安时,则不必算到小数点以后;可以四舍而五不入只取整数,这样既简单又不影响实用;对于较小的电流也只要算到一位小数即可;。

电机有哪些性能参数指标1．异步电动机主要数据相数额定频率（Hz）额定功率kW额定电压V额定电流A绝缘等级额定转速（极数）r/min防护性能冷却方式2．异步电机主要技术指标a) 效率η：电动机输出机械功率与输入电功率之比，通常用百分比表示。

b) 功率因数COSφ：电动机输入有效功率与视在功率之比。

c) 堵转电流IA：电动机在额定电压、额定频率和转子堵住时从供电回路输入的稳态电流有效值。

d) 堵转转矩TK：电动机在额定电压、额定频率和转子堵住时所产生转矩的最小测得值。

e) 最大转矩TMAX：电动机在额定电压、额定频率和运行温度下，转速不发生突降时所产生的最大转矩。

f) 噪声：电动机在空载稳态运行时A计权声功率级dB（A）最大值。

g) 振动：电动机在空载稳态运行时振动速度有效值（mm/s）。

3．电动机主要性能中分为：一是起动性能；二是运行性能。

起动性能有：起动转矩、起动电流。

一般起动转矩越大越好，而起动时的电流越小越好，在实际中通常以起动转矩倍数（起动转矩与额定转矩之比Tst/Tn）和起动电流倍数（起动电流与额定电流之比Ist/In）进行考核。

电机在静止状态时，一定电流值时所能提供的转矩与额定转矩的比值，表征电机的起动性能。

运行性能有：效率、功率因数、绕组温升（绝缘等级）、最大转矩倍数Tmax/Tn、振动、噪声等。

效率、功率因数、最大转矩倍数越大越好，而绕组温升、振动和噪声则是越小越好。

起动转矩、起动电流、效率、功率因数和绕组温升合称电机的五大性能指标。

电动机计算常用的公式1、电动机定子磁极转速n=（60×频率f）÷极对数p2、电动机额定功率P=1.732×线电压U×电流I×效率η功率因数COSΦ3、电动机额定力矩T=9550×额定功率P÷额定转速n防护型式IPXX（GB/T 4208 外壳防护分级（IP代码））防护标志由字母IP和两个表示防护等级的表征数字组成。

流和能带电机功率对照表估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，铜母排载流量单片：规格平放(A) 竖放(A)15X3162 171 20X3214 225 25X3271 285 30X3366 385 40X4484 510 40X5551 580669 705 50X6735 775 60X6873 920 60X8 1016 107060X10 1133 119580X6 1110 120580X8 1260 137080X10 1417 1540100X6 1356 1475100X8 1546 1685100X10 1720 1870120X8 1800 1955120X10 1996 2170双排：规格平放(A) 竖放(A)2(60X6) 1340 14102(60X8) 1660 17502(60X10) 1985 20901580 17202(80X8) 1950 21202(100X6) 1855 20152(80X10) 2345 25502(100X8) 2290 24902(100X10) 2735 29702(120X8) 2550 27702(120X10) 3090 3360注：环境温度取40℃。

电动机额定电流计算公式Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】电动机额定电流计算公式一、三相电动机功率P=√3UIcosφ（P＝功率，√3=，U=电压，I=电流，cosφ=功率因数，取之间, 计算取）1、单相电动机电流计算公式：I=P/(UCOSφ)2、三相电动机电流计算公式：I=P/(√3UCOSφ )二、已知三相电动机容量,求其额定电流口诀:容量除以千伏数商乘系数零点七六。

有功功率P=√3UIcosφ即: I=P/(√3UCOSφ)，也就是=1/(√3COSφ)说明：1、以上公式和口诀适用于任何电压等级的三相电动机额定电流计算。

由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同。

不相同的商数去乘相同的系数，所得的电流值也不相同。

若把以上口诀叫做通用口诀，则可推导出计算220、380、660、电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数。

三相二百二电机一个千瓦三点五安培。

常用三百八电机一个千瓦两安培。

低压六百六电机一个千瓦一点二安培。

高压三千伏电机四个千瓦一安培。

高压六千伏电机八个千瓦一安培。

2、口诀使用时，容量单位为kW，电压单位为kV，电流单位为A,此点一定要注意。

3、口诀中系数是考虑电动机功率因数和效率等计算而得的综合值。

功率因数为，效率，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。

这就得使用口诀计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。

4、运用口诀计算技巧。

用口诀计算常用380V电动机额定电流时，先用电动机配接电源电压数去除、商数2去乘容量kW数。

如何根据电机大小选择电缆线径? [工程技术电脑硬件]mimimi82009-1-17 14:30:57 172.30.211.* 举报如何根据电机大小选择电缆线径?youcoo2009-1-17 14:31:04 122.77.40.* 举报常用电工计算口诀第一章按功率计算电流的口诀之一1.用途：这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。

电流的大小直接与功率有关,也与电压,相别,力率(又称功率因数)等有关。

一般有公式可供计算,由于工厂常用的都是380/220 伏三相四线系统,因此,可以根据功率的大小直接算出电流。

2.口诀：低压380/220 伏系统每KW 的电流,安。

千瓦，电流，如何计算？电力加倍，电热加半。

单相千瓦，4 . 5 安。

单相380 ，电流两安半。

3. 说明:口诀是以380/220V 三相四线系统中的三相设备为准,计算每千瓦的安数。

对于某些单相或电压不同的单相设备,其每千瓦的安数.口诀中另外作了说明。

①这两句口诀中,电力专指电动机.在380V 三相时(力率0.8 左右),电动机每千瓦的电流约为2 安.即将“千瓦数加一倍”( 乘2)就是电流, 安。

这电流也称电动机的额定电流.【例1 】5.5 千瓦电动机按“电力加倍”算得电流为11 安。

【例2 】4 0 千瓦水泵电动机按“电力加倍”算得电流为8 0安。

电热是指用电阻加热的电阻炉等。

三相380 伏的电热设备,每千瓦的电流为1.5安.即将“千瓦数加一半”(乘1.5)，就是电流,安。

【例1】3 千瓦电加热器按“电热加半”算得电流为4.5 安。

【例2】1 5 千瓦电阻炉按“电热加半”算得电流为2 3 安。

这口诀并不专指电热,对于照明也适用.虽然照明的灯泡是单相而不是三相,但对照明供电的三相四线干线仍属三相。

只要三相大体平衡也可以这样计算。

此外,以千伏安为单位的电器(如变压器或整流器)和以千乏为单位的移相电容器(提高力率用)也都适用。
