ZXR10_1800路由器配置说明

zxr101800-2sinterface gei-2/1 //内网接口1ip address 192.168.1.254 255.255.255.0no shutdownexitinterface gei-2/2 //内网接口2ip address 192.168.2.254 255.255.255.0no shutdownexitinterface gei-2/3 //内网接口3ip address 192.168.3.254 255.255.255.0no shutdownexitinterface gei-2/4 //内网接口4ip address 192.168.4.254 255.255.255.0no shutdownexitinterface gei-2/5 //公网口no shutdownip address 120.230.150.160 255.255.255.0exitip pool pool1 //配置dhcp pool1range 192.168.1.0 192.168.1.253 255.255.255.0 //配置地址池范围exitip pool pool2 //配置dhcp pool2range 192.168.2.0 192.168.2.253 255.255.255.0 exitip pool pool3 //配置dhcp pool3range 192.168.3.0 192.168.3.253 255.255.255.0 exitip pool pool4 //配置dhcp pool4range 192.168.4.0 192.168.4.253 255.255.255.0 exitip dhcp pool pool1 //把IP POOL和DHCP POOL绑定ip-pool pool1dns-server A.B.C.Ddefault-router 192.168.1.254exitip dhcp pool pool2ip-pool pool2dns-server A.B.C.Ddefault-router 192.168.2.254exitip dhcp pool pool3ip-pool pool3dns-server A.B.C.Ddefault-router 192.168.3.254exitip dhcp pool pool4ip-pool pool4dns-server A.B.C.Ddefault-router 192.168.4.254exitip dhcp policy policy1 1 //把DHCP POOL和DHCP POLICY dhcp-pool pool1exitip dhcp policy policy2 1dhcp-pool pool2exitip dhcp policy policy3 1dhcp-pool pool3exitip dhcp policy policy4 1dhcp-pool pool4exitdhcp //使能DHCPenableramble //使能漫游功能interface gei-2/1 //接口下配置SERVER模式以及选定POLICY mode serverpolicy policy1exitinterface gei-2/2mode serverpolicy policy2exitinterface gei-2/3mode serverpolicy policy3exitinterface gei-2/4mode serverpolicy policy4exitexitipv4-access-list natacl //配置nat转换的aclrule 1 permit 192.168.0.0 0.0.255.255cgn //进入cgn模式cgn-pool nat poolid 1 mode pat //配置nat转换地址池模式section 1 interface gei-2/5 // 配置以接口地址为地址池domain 1 1 type sr ipv4-issueddynamic source rule-id 1 ipv4-list natacl permit pool natexitsubscriber ipv4 public subscriber-id 1 nat-domain 1 //配置nat转换内网接口interface gei-2/1interface gei-2/2interface gei-2/3interface gei-2/4ip route 0.0.0.0 0.0.0.0 120.230.150.129。

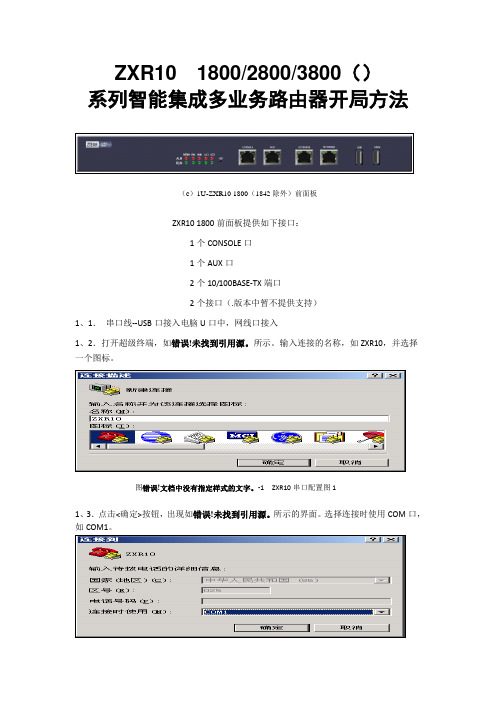

ZXR10 1800/2800/3800（）系列智能集成多业务路由器开局方法（c）1U-ZXR10 1800（1842除外）前面板ZXR10 1800前面板提供如下接口：1个CONSOLE口1个AUX口2个10/100BASE-TX端口2个接口（.版本中暂不提供支持）1、1．串口线--USB口接入电脑U口中，网线口接入1、2．打开超级终端，如错误!未找到引用源。

所示。

输入连接的名称，如ZXR10，并选择一个图标。

图错误!文档中没有指定样式的文字。

-1 ZXR10串口配置图11、3．点击<确定>按钮，出现如错误!未找到引用源。

所示的界面。

选择连接时使用COM口，如COM1。

图错误!文档中没有指定样式的文字。

-2 ZXR10串口配置图21、4．点击<确定>按钮，出现COM口属性设置界面，如错误!未找到引用源。

所示。

将COM口的属性设置为：每秒位数（波特率）“115200”，数据位“8”，奇偶校验“无”，停止位“1”，数据流控制“无”图错误!文档中没有指定样式的文字。

-3 ZXR10串口配置图31、5．点击<确定>按钮完成设置；1、7．输入在用户模式下输入enable命令和相应口令后，即可进入特权模式，如下所示：出现ZXR10#ZXR10>enablePassword: (输入的密码不在屏幕上显示)ZXR10#密码为zxr10 回车后出现ZXR10(config)#1ZXR10# configure terminal出现ZXR10（config）#1、9．分别输入以下命令：ZXR10(config)#interface fei_0/1ZXR10(config-if)#ip address （局方提供-华为NE40数据人员提供）ZXR10(config-if)#exitZXR10(config)#ip nat startZXR10(config)#interface fei_0/1ZXR10(config-if)#ip nat outsideZXR10(config-if)#exitZXR10(config)#interface fei_0/2ZXR10(config-if)#ip address （局域网IP,为分配给用户的IP地址）ZXR10(config-if)#ip nat insideZXR10(config-if)#exitZXR10(config)#ip route 0.0.0.0 （网关）ZXR10(config)#acl standard number 1ZXR10(config-std-acl)#rule 1 permit 0.0.0.255ZXR10(config-std-acl)#exitZXR10(config)#ip nat inside source list 1 interface fei_0/1ZXR10#write。

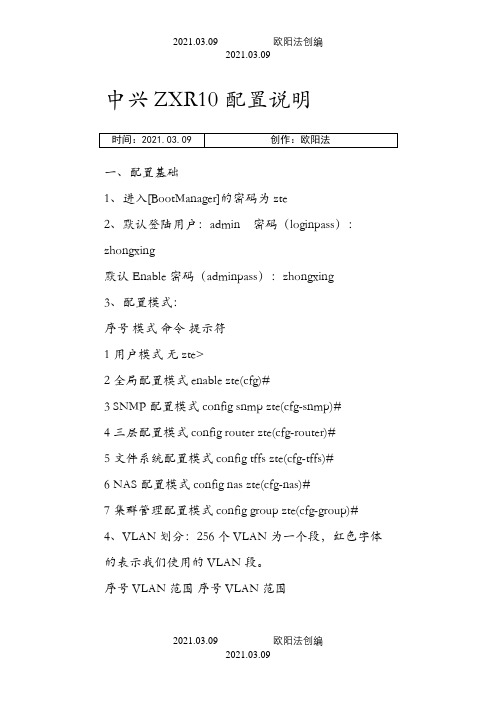

一、配置基础1、进入[BootManager]的密码为zte2、默认登陆用户：admin 密码（loginpass）：zhongxing默认Enable密码（adminpass）：zhongxing3、配置模式：序号模式命令提示符1 用户模式无 zte>2 全局配置模式 enable zte(cfg)#3 SNMP配置模式 config snmp zte(cfg-snmp)#4 三层配置模式 config router zte(cfg-router)#5 文件系统配置模式 config tffs zte(cfg-tffs)#6 NAS配置模式 config nas zte(cfg-nas)#7 集群管理配置模式 config group zte(cfg-group)# 4、VLAN划分：256个VLAN为一个段，红色字体的表示我们使用的VLAN段。

序号 VLAN范围序号 VLAN范围1 0-255 9 2048-23032 256-511 10 2304-25593 512-767 11 2560-28154 768-1023 12 2816-30715 1024-1279 13 3072-33276 1280-1535 14 3328-35837 1536-1791 15 3584-38398 1792-2047 16 3840-40945、采用Telnet用户远程认证后，交换机的管理用户和Radius服务器中设置的用户都可以登陆交换机。

二、配置规范举例：1、用户2#202接入Port 1，速率10M，全双工模式，用户vlan2500；2、上行端口为Port 25，速率100M，全双工模式，上行潜山路第二台MA5200的第18口（QSL-MA5200(2)-E18）；3、管理vlan为981，管理ip为61.133.186.172/24；4、设置广播风暴抑制门限为24000-72000bytes；5、SNMP的只读团体名为share，目标主机为218.22.16.5和202.102.198.62；6、Telnet采用远程Radius认证方式，域名：domain_jrw Radius服务器218.22.16.2 认证端口 UDP 1812；7、启用SSH功能。

中兴路由器1800配置模板在配置中兴路由器之前，我们首先需要了解相关的硬件设备和软件信息。

中兴路由器一般包括一个主路由器和若干个子路由器。

主路由器负责连接互联网，并提供无线或有线网络连接给用户；子路由器则是通过无线方式进行扩展网络覆盖范围。

配置中兴路由器的过程可以分为以下几个步骤：1.连接路由器：首先将中兴路由器的电源适配器插入电源插座，然后将网线插入主路由器的WAN口，并将另一端连接到光猫的LAN口。

如果需要连接子路由器，可以将子路由器的网线插入主路由器的LAN口，并将另一端连接到子路由器的WAN口。

2. 登录路由器管理界面：打开电脑浏览器，输入默认的路由器管理地址（一般为192.168.1.1或192.168.0.1），按下回车键进行访问。

根据提示输入默认的用户名和密码（一般为admin/admin），完成登录。

3.配置网络连接类型：在路由器管理界面中，找到“网络设置”或类似的选项，选择“WAN口设置”或“上网设置”。

根据您的网络提供商提供的信息，选择相应的联网方式，如ADSL拨号、宽带拨号、静态IP或动态IP等。

填写相应的参数，如宽带账号密码、IP地址、子网掩码等。

4.配置无线网络：在路由器管理界面中，找到“无线设置”或类似的选项，选择“基本设置”。

根据您的需求，设置无线网络的名称（SSID）、加密方式（如WEP、WPA、WPA2）、密码等。

可以根据需要启用访客网络、MAC过滤等功能。

5.设置子路由器：如果需要扩展网络覆盖范围，可以配置子路由器。

将子路由器连通后，登录路由器管理界面，在“无线设置”或类似的选项中，选择“无线中继”。

选择“开启中继功能”，并输入主路由器的无线网络密码。

点击保存并应用设置，等待子路由器重启。

6.配置其他高级功能：中兴路由器还提供了诸多高级功能，如端口映射、动态DNS、虚拟服务器、VPN等。

根据您的需求，可以进一步配置这些功能。

7.测试网络连接：在完成以上配置后，可以通过连接无线网络或插入网线的方式，测试网络连接是否正常。

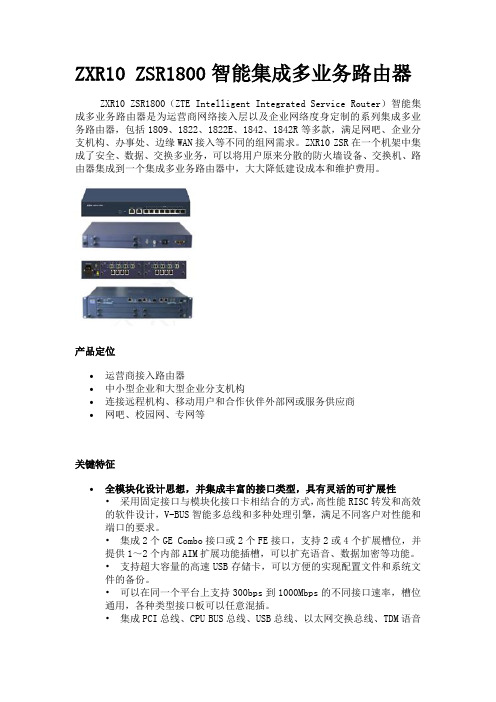

ZXR10 ZSR1800智能集成多业务路由器ZXR10 ZSR1800（ZTE Intelligent Integrated Service Router）智能集成多业务路由器是为运营商网络接入层以及企业网络度身定制的系列集成多业务路由器，包括1809、1822、1822E、1842、1842R等多款，满足网吧、企业分支机构、办事处、边缘WAN接入等不同的组网需求。

ZXR10 ZSR在一个机架中集成了安全、数据、交换多业务，可以将用户原来分散的防火墙设备、交换机、路由器集成到一个集成多业务路由器中，大大降低建设成本和维护费用。

产品定位•运营商接入路由器•中小型企业和大型企业分支机构•连接远程机构、移动用户和合作伙伴外部网或服务供应商•网吧、校园网、专网等关键特征•全模块化设计思想，并集成丰富的接口类型，具有灵活的可扩展性•采用固定接口与模块化接口卡相结合的方式，高性能RISC转发和高效的软件设计，V-BUS智能多总线和多种处理引擎，满足不同客户对性能和端口的要求。

•集成2个GE Combo接口或2个FE接口，支持2或4个扩展槽位，并提供1～2个内部AIM扩展功能插槽，可以扩充语音、数据加密等功能。

•支持超大容量的高速USB存储卡，可以方便的实现配置文件和系统文件的备份。

•可以在同一个平台上支持300bps到1000Mbps的不同接口速率，槽位通用，各种类型接口板可以任意混插。

•集成PCI总线、CPU BUS总线、USB总线、以太网交换总线、TDM语音交换总线等多套系统总线，可以为用户提供Data、Voice、Video并发的Triple-Play服务。

•智能集成数据、QoS、VPN等多种业务功能•支持TDMoIP，实现TDM E1在IP网络中的透明传输，实现IP网络和TDM网络的无缝连接。

•支持传统的GRE、L2TP、IPsec VPN，同时支持MPLS及MPLS L2/L3 VPN，满足不同用户的VPN组网需求。

1800 系列路由器开局文档1800 系列路由器开局文档1、路由器简介- 型号.1800 系列路由器- 功能：提供网络连接和流量控制等功能- 特点：高性能、可靠性强、易于管理等2、硬件说明- 硬件配置：CPU、内存、存储空间等- 机箱接口：电源接口、网络接口、USB 接口等- LED 指示灯说明：不同颜色和闪烁方式的含义3、路由器安装步骤1、开箱验货：检查产品是否完整2、硬件连接：连接电源、网络线等3、路由器启动：按下电源按钮启动路由器4、设置管理口：连接到路由器的管理口，通过浏览器进行管理4、初始配置1、进入管理界面：打开浏览器，在地质栏输入默认的管理地质（如192.168.1.1）2、登录路由器：输入默认的用户名和密码登录路由器管理界面3、修改登录信息：修改默认的用户名和密码，确保安全性4、基本网络设置：配置路由器的基本网络信息，如 IP 地质、子网掩码等5、网络连接设置1、WAN 连接配置：设置路由器与外部网络的连接方式，如DHCP、静态 IP 等2、LAN 连接配置：配置路由器与内部网络的连接方式，如IP 地质、子网掩码等3、VLAN 配置：根据需要配置 VLAN，实现不同网络的隔离和管理4、VPN 配置：设置虚拟私有网络，实现远程访问和安全通信6、路由器功能配置1、DHCP 服务：配置 DHCP 服务器，实现自动分配 IP 地质2、NAT 配置：设置网络地质转换，允许内部网络访问外部网络3、防火墙设置：配置防火墙规则，保护网络安全4、QoS 配置：实现流量控制和负载均衡，优化网络性能7、管理与维护1、路由器更新：检查并最新的路由器固件2、配置备份与恢复：备份当前配置文件，并在需要时恢复3、日志管理：查看和分析系统日志，了解网络状态和问题4、故障排除：常见问题的解决方法和故障排查流程附件：- 路由器说明书- 路由器快速入门指南- 路由器固件更新文件法律名词及注释：1、IP 地质：Internet Protocol Address 的缩写，用于标识网络设备的地质。

中兴路由开启w e b图形管理步骤Company number：【0089WT-8898YT-W8CCB-BUUT-202108】中兴路由开启w e b图形管理步骤，1.需要连接到路由的电脑一台2.路由器ZTE ZXR10 18003.前期准备：电脑与路由器相连并在统一网段内，电脑有超级终端或者通过putty或其他的相关程序，这里以win xp超级终端为例。

步骤：4.点开超级终端将波率设为为115200，其他默认设置好后进入超级终端后回车输入 enable输入zxr10 （密码输入时看不见）后进入到#全局配置模式输入config t 进入特权模式输入 web enable 设置web管理开启输入exit 退出输入write （最后在#模式下保存）出现OK现就可以WEB方式进入了：现把网线接入G0/1口（WAN口）输入zxr10 密码：zsr）设置固定IP、 DNS、网关等，在NAT配置中把G0/1口（WAN口）的转换方式选择为接口地址。

附：开启web图形管理步骤命令ZXR10>ZXR10>enPassword:ZXR10#ZXR10#conftZXR10(config)#ZXR10(config)#exitZXR10#wrOK改默认IP方法：ZXR10(config)#ZXR10(config)#intgei_0/1ZXR10(config-if)#ipadd在web下设置上网：（电脑网线接0/1口）端口管理：三层网设置0/1 和虚的0/2 并在虚的0/2建立1子接口在三层VLAN中配置0/ 基本配置：配置G0/1WAN口的IP和子网掩码DHCP配置：打开。

配置外网的DNS和内网网关IP池等新增中选G0/接口进行设置静态路由：添加新路由：目的IP 0.0.0Addr:输入个外网网关流过滤器：流过滤器添加1 选PERMIT（通过）和指定0.0.0（所有）NAT：端口配置G0/1 outside g0/ inside动态规则创建新规则公网地址类型选interface 复用接口地址选gei_0/1在VLAN中有VlanId PvidPorts TagPorts UntagPorts配置删除1fei_1/1-8----附华三：0/1口为WAN口在NAT把0/1的转换方式选为接口地址，0/0接内网4008309870-5-1Directory of flash:/attribute size date time name1 drwx 2048 OCT-14-201523:59:02 img2 drwx 2048 DEC-22-201512:02:24 cfg3 drwx 2048 DEC-20-201516:19:36 data4 drwx 2048 SEP-22-201510:52:14 abcbytes free)3884#cd cfg3884#delete<cr>3884#delete 把这个文件删除，重启设备后，即恢复到出厂配置。

ZXR10 1800路由器配置说明ZXR10 1800路由器配置说明一、ZXR10 1800路由器简介1.1 产品概述1.1.1 路由器基本功能1.1.2 路由器硬件规格1.1.3 路由器软件版本1.2 ZXR10 1800路由器外观1.2.1 前面板介绍1.2.2 后面板介绍二、路由器安装与启动2.1 硬件安装2.1.1 路由器开箱检查2.1.2 路由器与设备连接2.2 路由器启动配置2.2.1 登录路由器2.2.2 路由器基本配置三、路由器网络配置3.1 接口配置3.1.1 网络接口说明3.1.2 接口状态监控3.1.3 接口配置示例3.2 路由配置3.2.1 静态路由配置3.2.2 动态路由配置3.2.2.1 RIP配置3.2.2.2 OSPF配置3.2.2.3 BGP配置3.3 VRRP配置3.3.1 VRRP基础概念3.3.2 VRRP配置示例四、路由器安全配置4.1 访问控制列表（ACL）配置4.1.1 ACL基本概念4.1.2 ACL配置示例4.2 防火墙配置4.2.1 防火墙基本概念4.2.2 防火墙配置示例五、路由器管理配置5.1 用户管理配置5.1.1 用户权限分级5.1.2 用户管理配置示例5.2 系统管理配置5.2.1 系统时间配置5.2.2 系统日志配置5.2.3 系统升级配置附件：- ZXR10 1800路由器规格说明书 - ZXR协议手册- 路由器配置示例文件法律名词及注释：1、ACL：Access Control List，访问控制列表，用于控制网络流量的访问权限。

2、VRRP：Virtual Router Redundancy Protocol，虚拟路由器冗余协议，用于在多个路由器之间实现冗余和负载均衡。

3、RIP：Routing Information Protocol，路由信息协议，一种基于距离矢量算法的动态路由协议。

4、OSPF：Open Shortest Path First，开放式最短路径优先，一种基于链路状态算法的动态路由协议。
