液塑限联合测定方法

试验一液限塑限联合试验一、试验目的：测定细粒土(粒经小于0.5mm，并且有机质含量不超过试样总质量5%的土)的液限和塑限含水率，用于计算塑性指数和液性指数，为粘性土的分类定名和状态确定等提供依据。

二、试验方法：目前标准试验方法为液限塑限联合测定法。

作为过渡可沿用液限用圆锥式液限仪测定，塑限用搓滚法测定。

后者的操作方法附后。

三、试验设备：1、液塑限联合测定仪：锥质量76g，锥角30°，读数显示形式有光电式、游标式和百分表式。

学生试验采用游标式液塑限仪。

2、铝盒、天平、烘箱、调土刀、凡士林等。

图1-1 游标式液塑限仪四、试验步骤：1、备样：取天然含水率土样或风干土样约400g(当土样中含有粒经大于0.5mm的土粒和杂物时，应剔除或过0.5mm的筛)，分成三份，分别放入三个盛土皿中，加不同数量的纯水，制成不同稠度的试样，试样的含水率宜分别接近液限、塑限和二者中间的状态(使试样的圆锥下沉深度宜为3～5mm，8～10mm，16～18mm的范围)。

将试样调匀后放入密封的保湿缸中，静置24h。

2、装样：将制备好的试样用调土刀充分调拌均匀，密实地填入试样杯中，填满后刮平表面。

注意装样时避免试样中存留空隙或气泡，刮土时不得用调土刀在土面上反复涂抹，以免影响试验结果。

3、放锥：①旋转游标式液塑限仪上的水平调节螺丝，使仪器水平泡居中。

②将带有游标的圆锥提起，顺时针旋转控制旋钮将其固定(使游标下刻度对零)。

擦净试锥，在锥体上涂以薄层凡士林。

③将盛有试样的是试样杯放在升降座上，调节升降座至锥尖刚好接触土面。

④顺时针旋转控制旋钮，使圆锥自由下落，经5s后立即松开控制旋钮，测读圆锥下沉深度。

4、取样测含水率：取出试锥，用调土刀挖除带有凡士林部分的土，然后在试样中心附近取10g以上的土两盒，在天平上称盒加湿土质量m。

打开盒盖，1将试样带盒放入烘箱，在105～110℃的温度下烘至恒量后称盒加干土质量m，用以计算试样在该圆锥下沉深度下的含水率。

液塑限联合测定仪校验方法
TZJT73-2004
本方法适用于新的或使用中及检修后的液塑限联合测定仪校验。

1 概述
液塑限联合测定仪是进行粘性土液塑限含水量测定的专用设备，液塑限是指粘性土呈可塑状态的上下限含水量。

2 技术要求
2.1 液限仪总质量为76±0.2g或100±0.2g；
2.2 锥尖磨耗容许值不得大于0.3mm；
2.3 锥尖角为30°±0.2°；
2.4 锥尖脱离后，作自由落体，不得左右摆动；
2.5 锥体下落时间：5±0.5S。

3 校验用标准器具
3.1 电子天平：称量200g，感量0.01g；
3.2 秒表：精度0.1S；
3.3 万能角度尺。

4 环镜条件
温度：20~24℃；相对湿度：≤75%。

5 校验方法
5.1 用电子天平称量液限仪总质量，准确至0.01g；
5.2 锥尖磨耗：用液塑限联合测定仪测量；
5.3 锥尖夹角：用万能角度尺测量；
5.4 锥体下落时间：用电子秒表测量锥体下落至鸣迪声响时间。

6 校验结果处理
校验结果符合技术要求为合格，合格者方可使用。

7 校验周期
12个月。

8 附录
校验记录表格式。

液限塑限联合测定仪操作规程1．取有代表性的天然或风干土样，用带橡皮头的研杆或用木棒在橡皮板上压碎土块。

试样必须反复研碎、过筛，直至可研碎的土块全部通过0.5mm筛，取筛下土样用“三皿法”或“一皿法”进行制样：A、三皿法：取筛下土样200g左右，分开放入三个盛土皿中，用吸管加入不同数量的蒸馏水或自来水，土样的含水量分别控制在液限、塑限以上和它们的中间状态附近。

用调土刀调匀，盖上湿布，放置18小时以上。

B、一皿法：取筛下土样100g左右放入一个盛土皿中，用上述方法加水、调土，将土样的含水量控制在塑限以上，在进行锥入深度和含水量测定后，依次加水，按上述方法进行第二点和第三点人士深度和含水量测定，该两点的含水量应分别控制在液、塑限中间状态和液限附近，但加水后应充分搅拌均匀，闷水时间呼适当缩短。

2．将制备好的上样试杯，用力压实，使空气逸出，对于较干的土样，应充分搓揉，用调土刀反复压实，试杯装满后，刮成与杯边齐平。

3．调平LP－100型联合测定仪，提起锥杆（此时游标读数为零），在锥头上涂上少许凡士林。

4．将装好土样的试杯放在联合测定仪的升降座上，转动升降旋钮，待锥尖与土样表面刚好接触时停止升降，揿动锥体下降按钮，同时开动秒表，5秒钟后松开按钮，锥体停止下落，此时游标读数即为锥入深度hl。

5，改变锥尖与主体接触位置（锥尖两侧锥入位置距离不小于10mm），重复第6条与本条步骤的锥人深度hl、hZ平均值作为平均锥入h。

7．去除锥尖入土处凡士林，取10克以上土样两个，分别装人称量盒内称重（准确至0.01克），测其含水量W1、w2（计算到0. l％），计算含水量平均值W。

8．重复2、3、4、5、6条步骤，对其它两个含水量土样进行试验，并测其锥入深度和含水量。

9．在双对数座标纸上，以含水量W为横座标，锥入深度h为纵座标，绘制W—H线，应成一条直线，如三点不在同一条直线上，可用较高含水量的点和通过其余两点的重心处一点连成直线。

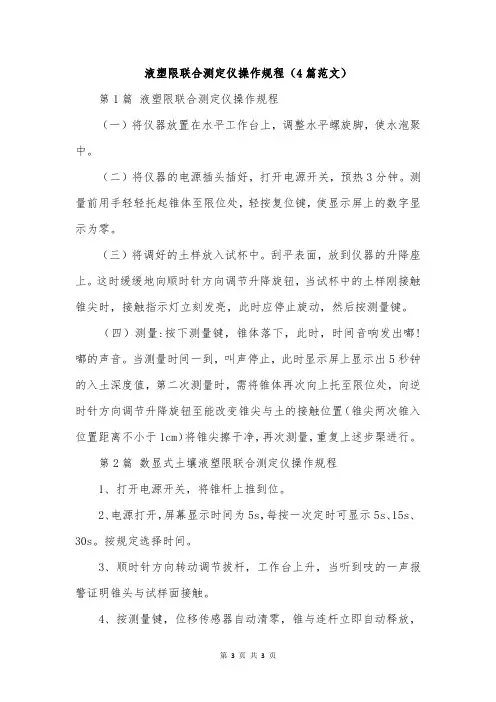

液塑限联合测定仪操作规程（4篇范文）第1篇液塑限联合测定仪操作规程（一）将仪器放置在水平工作台上，调整水平螺旋脚，使水泡聚中。

（二）将仪器的电源插头插好，打开电源开关，预热3分钟。

测量前用手轻轻托起锥体至限位处，轻按复位键，使显示屏上的数字显示为零。

（三）将调好的土样放入试杯中。

刮平表面，放到仪器的升降座上。

这时缓缓地向顺时针方向调节升降旋钮，当试杯中的土样刚接触锥尖时，接触指示灯立刻发亮，此时应停止旋动，然后按测量键。

（四）测量:按下测量键，锥体落下，此时，时间音响发出嘟!嘟的声音。

当测量时间一到，叫声停止，此时显示屏上显示出5秒钟的入土深度值，第二次测量时，需将锥体再次向上托至限位处，向逆时针方向调节升降旋钮至能改变锥尖与土的接触位置（锥尖两次锥入位置距离不小于1cm）将锥尖擦干净，再次测量，重复上述步棸进行。

第2篇数显式土壤液塑限联合测定仪操作规程1、打开电源开关，将锥杆上推到位。

2、电源打开，屏幕显示时间为5s，每按一次定时可显示5s、15s、30s。

按规定选择时间。

3、顺时针方向转动调节拔杆，工作台上升，当听到吱的一声报警证明锥头与试样面接触。

4、按测量键，位移传感器自动清零，锥与连杆立即自动释放，并自由穿入试样中，同时液晶显示器显示三三05，开始倒计时，计时时间一到，则自动锁定并显示此时测试锥插入土样的深度值。

5、若认为测量有效，按存入键确认，按键按不下松开显示有效的确认次数。

若认为测量无效，则不要按存入键，重做试验即可。

6、试验完毕，用手将锥杆向上推到检测位置，将锥体擦试干净，便于下次试验。

7、将试样换一个位置，重复以上步骤，进行第二次测量，当第二次测量后，按存入键显示器显示是二次测量数据的平均值，记录下该数值。

8、试验完毕，关掉电源，将锥杆擦试干净，并涂上缝纫机油类，然后用套套好，避免落入灰尘。

第3篇数显式土壤液塑限联合测定仪作业操作规程lg-100d型数显式土壤液塑限联合测定仪操作规程1、仪器放置在水平的工作台上，调整水平螺旋脚，使水泡聚中。

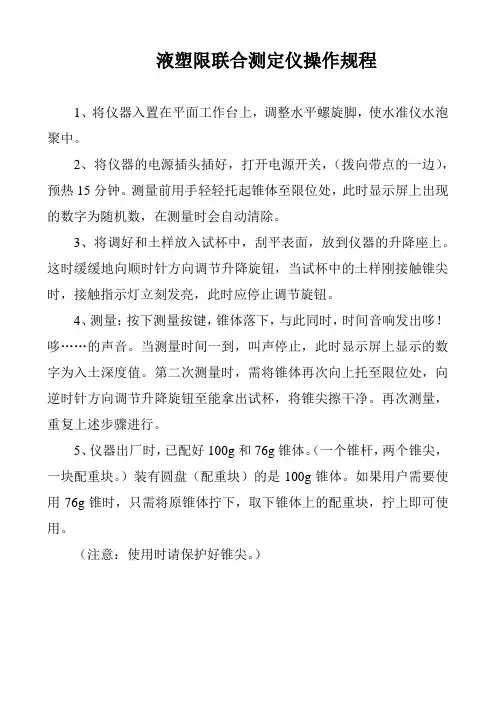

液塑限联合测定仪操作规程
1、将仪器入置在平面工作台上，调整水平螺旋脚，使水准仪水泡聚中。

2、将仪器的电源插头插好，打开电源开关，（拨向带点的一边），预热15分钟。

测量前用手轻轻托起锥体至限位处，此时显示屏上出现的数字为随机数，在测量时会自动清除。

3、将调好和土样放入试杯中，刮平表面，放到仪器的升降座上。

这时缓缓地向顺时针方向调节升降旋钮，当试杯中的土样刚接触锥尖时，接触指示灯立刻发亮，此时应停止调节旋钮。

4、测量：按下测量按键，锥体落下，与此同时，时间音响发出哆！哆……的声音。

当测量时间一到，叫声停止，此时显示屏上显示的数字为入土深度值。

第二次测量时，需将锥体再次向上托至限位处，向逆时针方向调节升降旋钮至能拿出试杯，将锥尖擦干净。

再次测量，重复上述步骤进行。

5、仪器出厂时，已配好100g和76g锥体。

（一个锥杆，两个锥尖，一块配重块。

）装有圆盘（配重块）的是100g锥体。

如果用户需要使用76g锥时，只需将原锥体拧下，取下锥体上的配重块，拧上即可使用。

（注意：使用时请保护好锥尖。

）。

液限和塑限联合测定法1.目的与适用范围本试验的目的是联合测定土的液限和塑限，用于划分土类、计算天然稠度和塑性指数，供公路工程设计和施工使用。

本试验适用于粒径不大于0.5mm、有机质含量不大于试样总质量5%的土。

2仪器设备（1）圆锥仪：锥质量未100g或76g，锥角未30o，读数显示形式宜采用光电式、数码式、游标式、百分表式。

（2）盛土杯：直径50mm，深度40~50mm。

（3）天平：称量200g，感量0.01g。

（4）其他：筛（孔径0.5mm）、调土刀、调土皿、称量盒、研钵、干燥器、吸管、凡士林等。

3.试验步骤（1）取有代表性的天然含水量或风干土样进行试验。

如上中含有大于0.5mm的土粒或杂物时，应将风干土样用带橡皮头的研杵研碎或用木棒在橡皮板上压碎，过0.5m的筛。

取代表性上样200g，分开放人三个盛上皿中，加不同数量的蒸馏水，使土样的含水量分别控制在液限（a点）、略大于塑限（c点）和二者的中间状态b点）附近。

用调土刀调匀，密封放置18h以上。

测定a点的锥入深度，对于100g锥应为20mm±0.2mm，对于76g应为17mm。

测定c点的锥入深度，对于100g锥应控制在5mm一下，对于76g 锥应控制在2mm 以下。

对于砂类土，用100g 锥测定c 点的锥入深度可大于5mm 。

用76g 锥测定c 点的锥入深度可大于2mm 。

（2）将制备的土样充分搅拌均匀，分层装入盛土杯，用力压密，使空气逸出。

对于较干的土样，应充分搓揉，用调土刀反复压实。

试杯装满后，刮成与杯边齐平。

（3）当用游标式或百分表式液塑限联合测定仪时，调平仪器，提起锥杆、锥头上涂少许凡士林。

（4）将装好土样的试杯放在联合测定仪的升降座上，转动升降旋钮，待锥尖与土样表面刚好接触是停止升降，扭动锥下降旋钮，同时开动秒表，经5s 时，松开旋钮，锥体停止下落，此时游标读数即为锥入深度h 1。

（5）改变锥尖与土接触位置（锥尖两次锥入位置距离不小于1cm ），重复本试验步骤（3）和（4）,得锥入深度h 2。

液限塑限联合测定报告一、实验目的本实验旨在通过液限、塑限实验，了解土壤的物理力学性质，并学习如何进行液限、塑限的测定及其相关数据的处理。

二、实验仪器与材料仪器：液限仪、塑限仪、烘箱、天平。

材料：本实验所用土样为粉土。

三、实验步骤1. 液限实验（1）取适量干土样，使其含水率达到可塑状态。

（2）将土样放入液限仪的滑块上，滚动调整液压顶杆使土样受到35次敲击后出现指压沟。

（3）确定初始高稠土样的含水量。

（4）调节液压顶杆使土样被打成团。

（5）每隔10次敲击，用爪子取一个小球，放在平板上推拉，直到两端接近170mm时，球断裂，记录液压顶杆移动的距离。

（6）在液限实验中，人手操作的影响很大，应多次取样，并取平均值。

（1）按照液限实验的方法，制备合适的土样。

（2）将土样放入塑限器的模具中，打平压实，露出边沿。

（3）从侧面将模具慢慢打开，去掉边沿，转动模具使土样分离，取出土样。

（4）将土样放入烘箱中，烘干，称重，记录重量。

（5）计算塑限值。

四、实验结果样品编号 | 液限值 | 含水率-|-|-1 | 37 | 25.8%2 | 35 | 27.4%3 | 36 | 26.6%4 | 36 | 26.4%平均值 | 36 | 26.5%2. 塑限实验结果如下：五、实验分析及讨论1. 液限是指土壤在特定情况下失去流动性的含水率，液限值越小，土壤的流动性越好。

2. 塑限是指土壤在可塑性状态下受约束形变的最大程度，塑限值越大，土壤的可塑性越高。

3. 本次实验结果表明，粉土的液限值比较一致，塑限值较为均匀。

4. 液限、塑限测试需要严格控制实验条件，如操作者对实验结果的影响，土样制备的条件等。

六、结论本次实验通过液限、塑限实验对粉土样品的物理力学性质进行了测试，得出了液限值和塑限值。

结果表明，粉土的液限值比较一致，塑限值较为均匀。

土的液塑限联合测定试验记录入土深度要求摘要：一、液塑限联合测定试验介绍1.试验目的2.试验方法二、试验记录中入土深度要求1.入土深度对试验结果的影响2.液塑限联合测定试验中入土深度的要求三、提出现场试验中应注意的问题1.试验操作注意事项2.入土深度的控制正文：一、液塑限联合测定试验介绍液塑限联合测定试验是一种常用于测定土壤液限和塑限的试验方法。

该方法通过测量土壤在不同含水量下的圆锥入土深度，来确定土壤的液限和塑限。

这种试验方法可以有效地评估土壤的工程性质，为土壤改良和工程设计提供重要依据。

2.试验方法液塑限联合测定试验主要采用圆锥贯入法。

试验中，首先将一定量的土样装入试验杯中，然后通过调节试验杯内的含水量，使土样的含水量达到试验要求。

接着，将装有土样的试验杯放置在试验仪上，通过圆锥贯入土样，测量圆锥入土深度。

根据圆锥入土深度和土样的含水量，可以计算出土样的液限和塑限。

二、试验记录中入土深度要求1.入土深度对试验结果的影响入土深度是液塑限联合测定试验中的一个重要参数。

入土深度的大小直接影响到试验结果的准确性。

如果入土深度过大或过小，都会导致试验结果的偏差。

因此，在试验过程中，需要严格控制圆锥的入土深度。

2.液塑限联合测定试验中入土深度的要求根据液塑限联合测定试验的要求，圆锥贯入土样时的入土深度应满足一定的要求。

一般来说，入土深度要求为圆锥直径的1/3到1/2。

在实际操作中，可以通过测量圆锥贯入土样时的入土深度，来判断是否满足试验要求。

如果入土深度不符合要求，需要重新进行试验，以确保试验结果的准确性。

三、提出现场试验中应注意的问题1.试验操作注意事项在进行液塑限联合测定试验时，操作人员需要严格按照试验步骤进行操作。

在圆锥贯入土样时，应注意控制贯入速度，避免过快或过慢的贯入速度对试验结果产生影响。

此外，还需要注意圆锥贯入土样时的角度，确保圆锥的尖端与土样表面紧密接触，以保证试验结果的准确性。

2.入土深度的控制入土深度是液塑限联合测定试验中的一个关键参数。
