21液塑限联合测定仪校验方法

液塑限联合测定法一．目的和适用范围1．本试验的目的是联合测定土的液限和塑限，为划分土类、计算天然稠度、塑性指数，供公路工程设计和施工使用。

2．本试验适用于粒径不大于0.5mm、有机质含量不大于试样总质量5%的土。

二．仪器设备1．液塑限联合测定仪：锥质量为100克。

2．盛土杯：直径5cm，深度4～5cm。

3．天平：称量1000g，感量0.01g。

4．其它：筛（孔径0.5㎜）、调土刀、调土皿、称量盒、干燥器、吸管、凡士林等。

三．试验步骤1．取有代表性的天然含水量或风干土样进行试验。

过0.5mm的筛。

2．每个盛土皿中放大约200g土样，加入不同数量蒸馏水，土样的含水量分别控制在液限（a点），略大于塑限（c点）。

和二者的中间状态（b点）。

用调土刀调匀，盖上湿布，放置18h以上。

测定a点的锥入深度应为20（±0.2）mm。

测定c点的锥入深度应控制在5mm 以下。

对于砂类土，测定c点的锥入深度可大于5mm。

3．将制备的土样充分搅拌均匀，分层装入盛土杯中，用力压密，使空气逸出。

用调土刀反复压实。

试杯装满后，刮成与杯边齐平。

4．调平仪器，接通电源，打开开关，提起锥体，锥头上涂少许凡士林。

5．将装好土样的试杯放在联合测定仪升降座上，转动升降旋钮，待锥尖刚与土样表面接触时停止升降，锥体立刻自行下沉，经5秒时，试锥自动停止下沉，读数窗显示锥入深度h1。

6．改变锥尖与土接触位置（锥尖两次锥入位置距离不小于1cm），重复3、4 步骤，得锥入深度h2，要求h1、h2允许误差为0.5mm，否则应重作。

取h1、h2平均值作为该点的锥入深度h。

7．去掉锥尖入土处的凡士林，取10克以上土样两个，分别装入称量盒内，称质量（准确至0.01g），测定其含水量w1、w2 （计算到0.1%）。

计算含水量平均值w。

8．重复2、3、4、5、6步骤，对其它两者个含水量进行试验，测其锥入深度和含水量。

四．结果整理1．在二级双对数坐标纸上，以含水量w为横坐标，锥入深度h为纵坐标，点绘a、b、c三点含水量的h-w图，连接此三点，应呈一条直线。

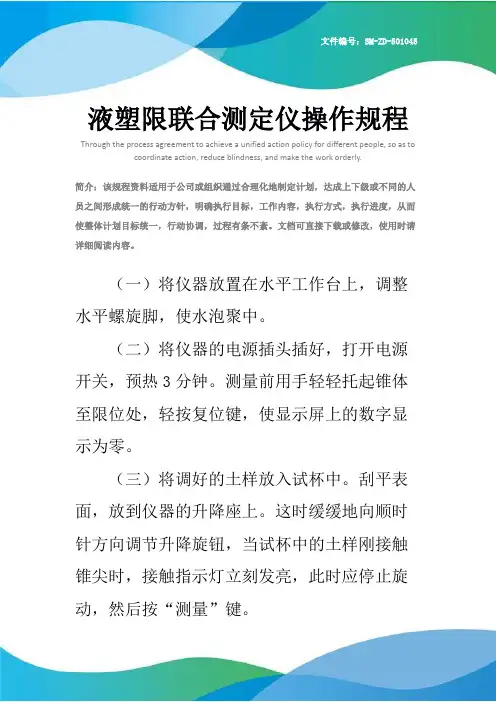

液塑限联合测定仪操作规程
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人
员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而
使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请
详细阅读内容。

（一）将仪器放置在水平工作台上，调整水平螺旋脚，使水泡聚中。

（二）将仪器的电源插头插好，打开电源开关，预热3分钟。

测量前用手轻轻托起锥体至限位处，轻按复位键，使显示屏上的数字显示为零。

（三）将调好的土样放入试杯中。

刮平表面，放到仪器的升降座上。

这时缓缓地向顺时针方向调节升降旋钮，当试杯中的土样刚接触锥尖时，接触指示灯立刻发亮，此时应停止旋动，然后按“测量”键。

（四）测量：按下“测量”键，锥体落下，此时，时间音响发出嘟！嘟的声音。

当测量时间一到，叫声停止，此时显示屏上显示出5秒钟的入土深度值，第二次测量时，需将锥体再次向上托至限位处，向逆时针方向调节升降旋钮至能改变锥尖与土的接触位置（锥尖两次锥入位置距离不小于1cm）将锥尖擦干净，再次测量，重复上述步棸进行。

这里填写您的企业名字
Name of an enterprise。

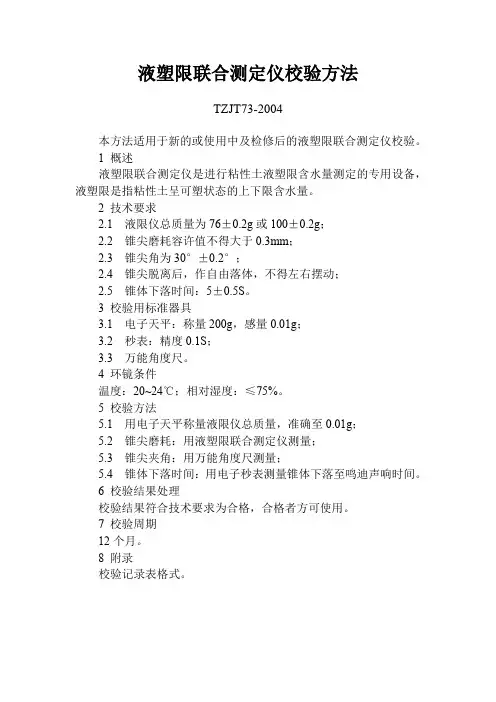

液塑限联合测定仪校验方法
TZJT73-2004
本方法适用于新的或使用中及检修后的液塑限联合测定仪校验。

1 概述
液塑限联合测定仪是进行粘性土液塑限含水量测定的专用设备，液塑限是指粘性土呈可塑状态的上下限含水量。

2 技术要求
2.1 液限仪总质量为76±0.2g或100±0.2g；
2.2 锥尖磨耗容许值不得大于0.3mm；
2.3 锥尖角为30°±0.2°；
2.4 锥尖脱离后，作自由落体，不得左右摆动；
2.5 锥体下落时间：5±0.5S。

3 校验用标准器具
3.1 电子天平：称量200g，感量0.01g；
3.2 秒表：精度0.1S；
3.3 万能角度尺。

4 环镜条件
温度：20~24℃；相对湿度：≤75%。

5 校验方法
5.1 用电子天平称量液限仪总质量，准确至0.01g；
5.2 锥尖磨耗：用液塑限联合测定仪测量；
5.3 锥尖夹角：用万能角度尺测量；
5.4 锥体下落时间：用电子秒表测量锥体下落至鸣迪声响时间。

6 校验结果处理
校验结果符合技术要求为合格，合格者方可使用。

7 校验周期
12个月。

8 附录
校验记录表格式。

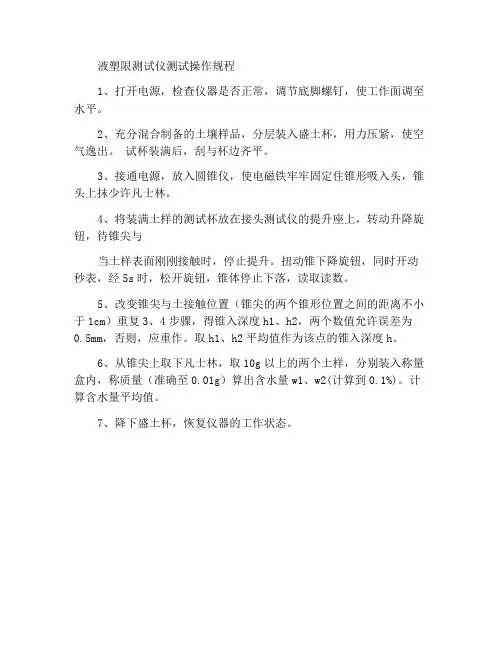

液塑限测试仪测试操作规程
1、打开电源，检查仪器是否正常，调节底脚螺钉，使工作面调至水平。

2、充分混合制备的土壤样品，分层装入盛土杯，用力压紧，使空气逸出。

试杯装满后，刮与杯边齐平。

3、接通电源，放入圆锥仪，使电磁铁牢牢固定住锥形吸入头，锥头上抹少许凡士林。

4、将装满土样的测试杯放在接头测试仪的提升座上，转动升降旋钮，待锥尖与
当土样表面刚刚接触时，停止提升。

扭动锥下降旋钮，同时开动秒表，经5s时，松开旋钮，锥体停止下落，读取读数。

5、改变锥尖与土接触位置（锥尖的两个锥形位置之间的距离不小于1cm）重复3、4步骤，得锥入深度h1、h2，两个数值允许误差为0.5mm，否则，应重作。

取h1、h2平均值作为该点的锥入深度h。

6、从锥尖上取下凡士林，取10g以上的两个土样，分别装入称量盒内，称质量（准确至0.01g）算出含水量w1、w2(计算到0.1%)。

计算含水量平均值。

7、降下盛土杯，恢复仪器的工作状态。

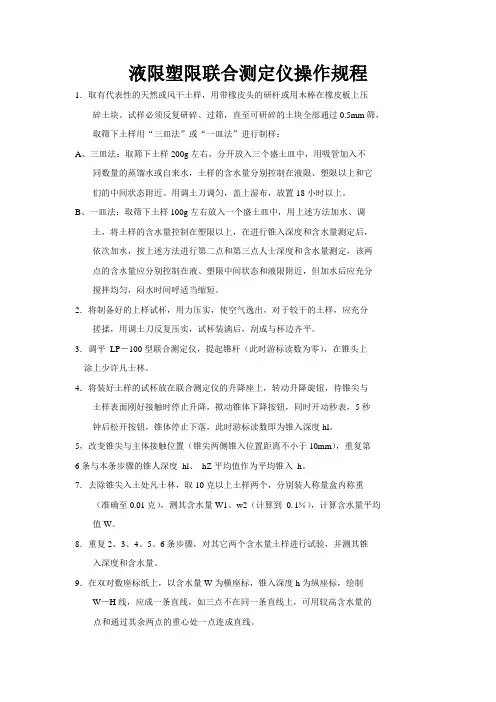

液限塑限联合测定仪操作规程1．取有代表性的天然或风干土样，用带橡皮头的研杆或用木棒在橡皮板上压碎土块。

试样必须反复研碎、过筛，直至可研碎的土块全部通过0.5mm筛，取筛下土样用“三皿法”或“一皿法”进行制样：A、三皿法：取筛下土样200g左右，分开放入三个盛土皿中，用吸管加入不同数量的蒸馏水或自来水，土样的含水量分别控制在液限、塑限以上和它们的中间状态附近。

用调土刀调匀，盖上湿布，放置18小时以上。

B、一皿法：取筛下土样100g左右放入一个盛土皿中，用上述方法加水、调土，将土样的含水量控制在塑限以上，在进行锥入深度和含水量测定后，依次加水，按上述方法进行第二点和第三点人士深度和含水量测定，该两点的含水量应分别控制在液、塑限中间状态和液限附近，但加水后应充分搅拌均匀，闷水时间呼适当缩短。

2．将制备好的上样试杯，用力压实，使空气逸出，对于较干的土样，应充分搓揉，用调土刀反复压实，试杯装满后，刮成与杯边齐平。

3．调平LP－100型联合测定仪，提起锥杆（此时游标读数为零），在锥头上涂上少许凡士林。

4．将装好土样的试杯放在联合测定仪的升降座上，转动升降旋钮，待锥尖与土样表面刚好接触时停止升降，揿动锥体下降按钮，同时开动秒表，5秒钟后松开按钮，锥体停止下落，此时游标读数即为锥入深度hl。

5，改变锥尖与主体接触位置（锥尖两侧锥入位置距离不小于10mm），重复第6条与本条步骤的锥人深度hl、hZ平均值作为平均锥入h。

7．去除锥尖入土处凡士林，取10克以上土样两个，分别装人称量盒内称重（准确至0.01克），测其含水量W1、w2（计算到0. l％），计算含水量平均值W。

8．重复2、3、4、5、6条步骤，对其它两个含水量土样进行试验，并测其锥入深度和含水量。

9．在双对数座标纸上，以含水量W为横座标，锥入深度h为纵座标，绘制W—H线，应成一条直线，如三点不在同一条直线上，可用较高含水量的点和通过其余两点的重心处一点连成直线。

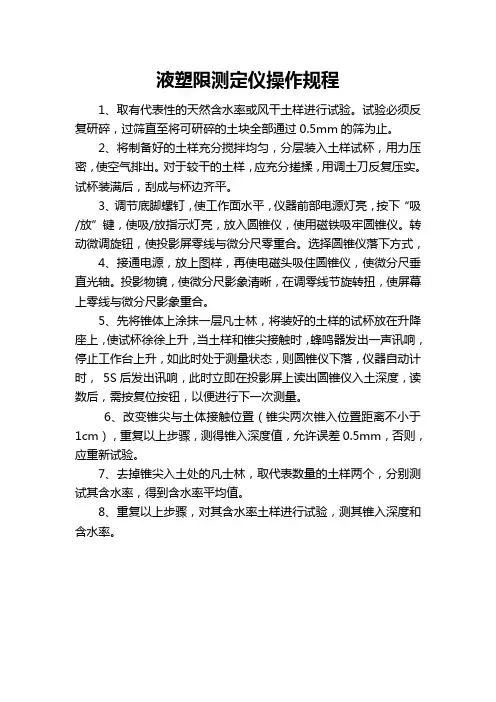

液塑限测定仪操作规程
1、取有代表性的天然含水率或风干土样进行试验。

试验必须反复研碎，过筛直至将可研碎的土块全部通过0.5mm的筛为止。

2、将制备好的土样充分搅拌均匀，分层装入土样试杯，用力压密，使空气排出。

对于较干的土样，应充分搓揉，用调土刀反复压实。

试杯装满后，刮成与杯边齐平。

3、调节底脚螺钉，使工作面水平，仪器前部电源灯亮，按下“吸/放”键，使吸/放指示灯亮，放入圆锥仪，使用磁铁吸牢圆锥仪。

转动微调旋钮，使投影屏零线与微分尺零重合。

选择圆锥仪落下方式，
4、接通电源，放上图样，再使电磁头吸住圆锥仪，使微分尺垂直光轴。

投影物镜，使微分尺影象清晰，在调零线节旋转扭，使屏幕上零线与微分尺影象重合。

5、先将锥体上涂抹一层凡士林，将装好的土样的试杯放在升降座上，使试杯徐徐上升，当土样和锥尖接触时，蜂鸣器发出一声讯响，停止工作台上升，如此时处于测量状态，则圆锥仪下落，仪器自动计时，5S后发出讯响，此时立即在投影屏上读出圆锥仪入土深度，读数后，需按复位按钮，以便进行下一次测量。

6、改变锥尖与土体接触位置（锥尖两次锥入位置距离不小于1cm），重复以上步骤，测得锥入深度值，允许误差0.5mm，否则，应重新试验。

7、去掉锥尖入土处的凡士林，取代表数量的土样两个，分别测试其含水率，得到含水率平均值。

8、重复以上步骤，对其含水率土样进行试验，测其锥入深度和含水率。

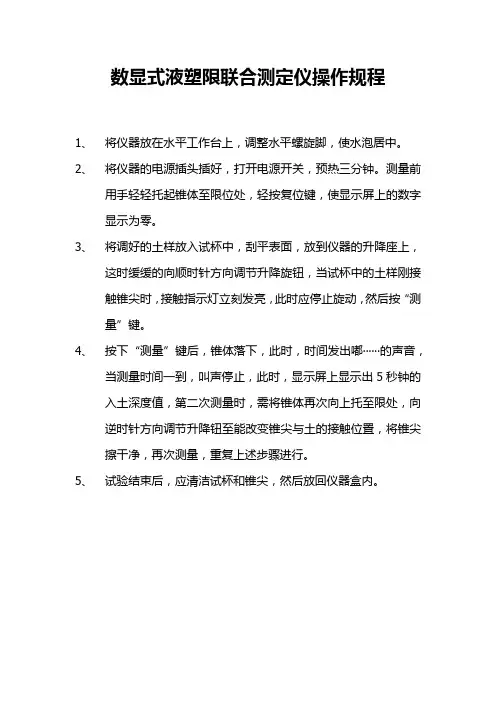

数显式液塑限联合测定仪操作规程
1、将仪器放在水平工作台上，调整水平螺旋脚，使水泡居中。

2、将仪器的电源插头插好，打开电源开关，预热三分钟。

测量前
用手轻轻托起锥体至限位处，轻按复位键，使显示屏上的数字
显示为零。

3、将调好的土样放入试杯中，刮平表面，放到仪器的升降座上，
这时缓缓的向顺时针方向调节升降旋钮，当试杯中的土样刚接
触锥尖时，接触指示灯立刻发亮，此时应停止旋动，然后按“测
量”键。

4、按下“测量”键后，锥体落下，此时，时间发出嘟······的声音，
当测量时间一到，叫声停止，此时，显示屏上显示出5秒钟的
入土深度值，第二次测量时，需将锥体再次向上托至限处，向
逆时针方向调节升降钮至能改变锥尖与土的接触位置，将锥尖
擦干净，再次测量，重复上述步骤进行。

5、试验结束后，应清洁试杯和锥尖，然后放回仪器盒内。

液限和塑限联合测定法1.目的与适用范围本试验的目的是联合测定土的液限和塑限，用于划分土类、计算天然稠度和塑性指数，供公路工程设计和施工使用。

本试验适用于粒径不大于0・5mm、有机质含量不大于试样总质量5%的土。

2仪器设备(1)圆锥仪：锥质量未100g或76g,锥角未30°,读数显示形式宜采用光电式、数码式、游标式、百分表式。

(2)盛土杯：直径50mm,深度40^50mm o(3)天平:称量200g,感量0. 01g o(4)其他：筛(孔径0. 5mm)、调土刀、调土皿、称量盒、研钵、干燥器、吸管、凡士林等。

3 •试验步骤(1)取有代表性的天然含水量或风干土样进行试验。

如上中含有大于0. 5mm的土粒或杂物时9应将风干土样用带橡皮头的研杵研碎或用木棒在橡皮板上压碎，过0.5m的筛。

取代表性上样200g,分开放人三个盛上皿中，加不同数量的蒸馆水，使土样的含水量分别控制在液限g点)、略大于塑限(C点)和二者的中间状态b点)附近。

用调土刀调匀，密封放置18h 以上。

测定a点的锥入深度，对于100g锥应为20mm ±0. 2mm,对于76g 应为17mm o测定c点的锥入深度，对于100g锥应控制在5mm 一下，对于76g锥应控制在2mm以下。

对于砂类土，用100g锥测定c点的锥入深度可大于5mmo用76g 锥测定c点的锥入深度可大于2mmo (2)将制备的土样充分搅拌均匀，分层装入盛土杯，用力压密，使空气逸出。

对于较干的土样，应充分搓揉，用调土刀反复压实。

试杯装满后，刮成与杯边齐平。

(3)当用游标式或百分表式液塑限联合测定仪时，调平仪器，提起锥杆、锥头上涂少许凡士林。

(4)将装好土样的试杯放在联合测定仪的升降座上，转动升降旋钮，待锥尖与土样表面刚好接触是停止升降，扭动锥下降旋钮，同时开动秒表，经5s时，松开旋钮，锥体停止下落，此时游标读数即为锥入深度山。

(5)改变锥尖与土接触位置(锥尖两次锥入位置距离不小于lcm),重复本试验步骤(3)和(4),得锥入深度h2o hi、th允许平行误差为0. 5mm,否则，应重做。

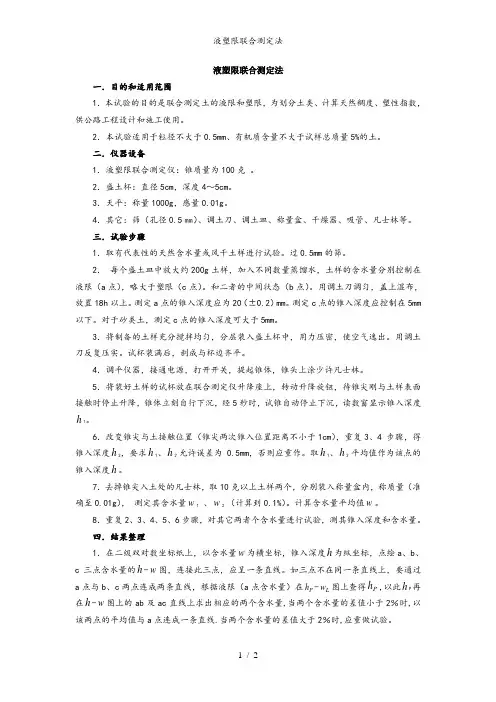

液塑限联合测定法一．目的和适用范围1．本试验的目的是联合测定土的液限和塑限，为划分土类、计算天然稠度、塑性指数，供公路工程设计和施工使用。

2．本试验适用于粒径不大于0.5mm、有机质含量不大于试样总质量5%的土。

二．仪器设备1．液塑限联合测定仪：锥质量为100克。

2．盛土杯：直径5cm，深度4～5cm。

3．天平：称量1000g，感量0.01g。

4．其它：筛（孔径0.5㎜）、调土刀、调土皿、称量盒、干燥器、吸管、凡士林等。

三．试验步骤1．取有代表性的天然含水量或风干土样进行试验。

过0.5mm的筛。

2．每个盛土皿中放大约200g土样，加入不同数量蒸馏水，土样的含水量分别控制在液限（a点），略大于塑限（c点）。

和二者的中间状态（b点）。

用调土刀调匀，盖上湿布，放置18h以上。

测定a点的锥入深度应为20（±0.2）mm。

测定c点的锥入深度应控制在5mm 以下。

对于砂类土，测定c点的锥入深度可大于5mm。

3．将制备的土样充分搅拌均匀，分层装入盛土杯中，用力压密，使空气逸出。

用调土刀反复压实。

试杯装满后，刮成与杯边齐平。

4．调平仪器，接通电源，打开开关，提起锥体，锥头上涂少许凡士林。

5．将装好土样的试杯放在联合测定仪升降座上，转动升降旋钮，待锥尖刚与土样表面接触时停止升降，锥体立刻自行下沉，经5秒时，试锥自动停止下沉，读数窗显示锥入深度h1。

6．改变锥尖与土接触位置（锥尖两次锥入位置距离不小于1cm），重复3、4 步骤，得锥入深度h2，要求h1、h2允许误差为0.5mm，否则应重作。

取h1、h2平均值作为该点的锥入深度h。

7．去掉锥尖入土处的凡士林，取10克以上土样两个，分别装入称量盒内，称质量（准确至0.01g），测定其含水量w1、w2 （计算到0.1%）。

计算含水量平均值w。

8．重复2、3、4、5、6步骤，对其它两者个含水量进行试验，测其锥入深度和含水量。

四．结果整理1．在二级双对数坐标纸上，以含水量w为横坐标，锥入深度h为纵坐标，点绘a、b、c三点含水量的h-w图，连接此三点，应呈一条直线。

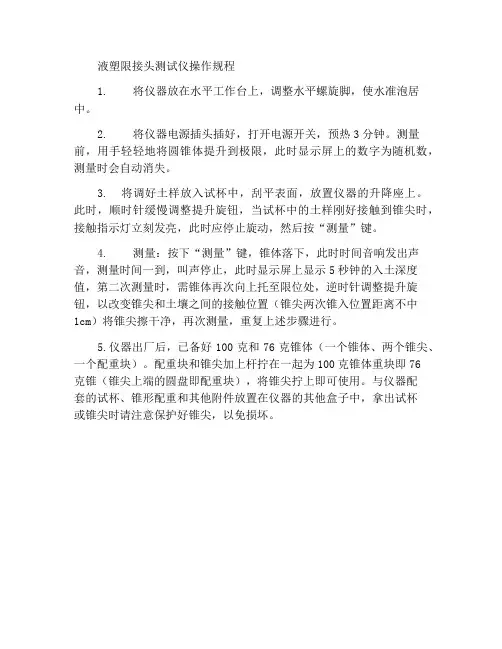

液塑限接头测试仪操作规程
1. 将仪器放在水平工作台上，调整水平螺旋脚，使水准泡居中。

2. 将仪器电源插头插好，打开电源开关，预热3分钟。

测量前，用手轻轻地将圆锥体提升到极限，此时显示屏上的数字为随机数，测量时会自动消失。

3. 将调好土样放入试杯中，刮平表面，放置仪器的升降座上。

此时，顺时针缓慢调整提升旋钮，当试杯中的土样刚好接触到锥尖时，接触指示灯立刻发亮，此时应停止旋动，然后按“测量”键。

4. 测量：按下“测量”键，锥体落下，此时时间音响发出声音，测量时间一到，叫声停止，此时显示屏上显示5秒钟的入土深度值，第二次测量时，需锥体再次向上托至限位处，逆时针调整提升旋钮，以改变锥尖和土壤之间的接触位置（锥尖两次锥入位置距离不中
1cm）将锥尖擦干净，再次测量，重复上述步骤进行。

5.仪器出厂后，已备好100克和76克锥体（一个锥体、两个锥尖、一个配重块）。

配重块和锥尖加上杆拧在一起为100克锥体重块即76
克锥（锥尖上端的圆盘即配重块），将锥尖拧上即可使用。

与仪器配
套的试杯、锥形配重和其他附件放置在仪器的其他盒子中，拿出试杯
或锥尖时请注意保护好锥尖，以免损坏。
