利用开环对数幅频特性分析

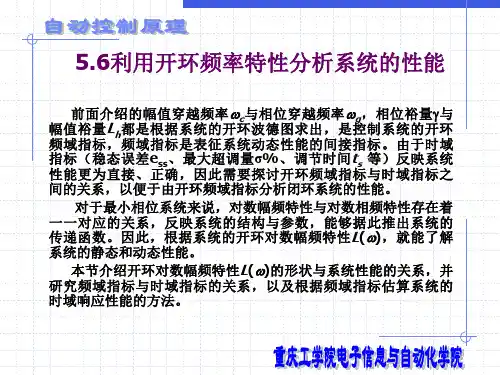

5.6 利用开环频率特性分析系统的性能在频域中对系统进行分析、设计时，通常是以频域指标作为依据的，但是不如时域指标来得直接、准确。

因此，须进一步探讨频域指标与时域指标之间的关系。

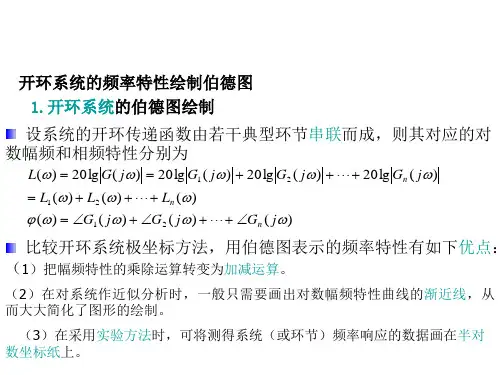

考虑到对数频率特性在控制工程中应用的广泛性，本节将以Bode 图为基点，首先讨论开环对数幅频特性)(ωL 的形状与性能指标的关系，然后根据频域指标与时域指标的关系估算出系统的时域响应性能。

实际系统的开环对数幅频特性)(ωL 一般都符合如图5-49所示的特征：左端（频率较低的部分）高；右端（频率较高的部分）低。

将)(ωL 人为地分为三个频段：低频段、中频段和高频段。

低频段主要指第一个转折点以前的频段；中频段是指穿越频率（或截止频率）c ω附近的频段；高频段指频率远大于c ω的频段。

这三个频段包含了闭环系统性能不同方面的信息，需要分别进行讨论。

需要指出，开环对数频率特性三频段的划分是相对的，各频段之间没有严格的界限。

一般控制系统的频段范围在Hz 100~01.0之间。

这里所述的“高频段”与无线电学科里的“超高频”、“甚高频”不是一个概念。

5.6.1 )(ωL 低频渐近线与系统稳态误差的关系系统开环传递函数中含积分环节的数目（系统型别）确定了开环对数幅频特性低频渐近线的斜率，而低频渐近线的高度则取决于开环增益的大小。

因此，)(ωL 低频段渐近线集中反映了系统跟踪控制信号的稳态精度信息。

根据)(ωL 低图5-49 对数频率特性三频段的划分频段可以确定系统型别υ和开环增益K ，利用第3章中介绍的静态误差系数法可以确定系统在给定输入下的稳态误差。

5.6.2 )(ωL 中频段特性与系统动态性能的关系开环对数幅频特性的中频段是指穿越（或截止）频率c ω附近的频段。

设开环部分纯粹由积分环节构成，图5-50（a ）所示的对数幅频特性对应一个积分环节，斜率为dec dB /20-，相角 90)(-=ωϕ，因而相角裕度 90=γ；图5-50（b ）的对数幅频特性对应两个积分环节，斜率为dec dB /40-，相角 180)(-=ωϕ，因而相角裕度 0=γ。

竭诚为您提供优质文档/双击可除控制系统的频率特性分析实验报告篇一：控制系统频率特性实验实验名称控制系统的频率特性实验序号3实验时间学生姓名学号专业班级年级指导教师实验成绩一、实验目的：研究控制系统的频率特性，及频率的变化对被控系统的影响。

二、实验条件：1、台式计算机2、控制理论&计算机控制技术实验箱ThKKL-4系列3、ThKKL仿真软件三、实验原理和内容：1．被测系统的方块图及原理被测系统的方块图及原理：图3—1被测系统方块图系统(或环节)的频率特性g(jω)是一个复变量，可以表示成以角频率ω为参数的幅值和相角。

本实验应用频率特性测试仪测量系统或环节的频率特性。

图4—1所示系统的开环频率特性为：采用对数幅频特性和相频特性表示，则式(3—2)表示为：将频率特性测试仪内信号发生器产生的超低频正弦信号的频率从低到高变化，并施加于被测系统的输入端[r(t)]，然后分别测量相应的反馈信号[b(t)]和误差信号[e(t)]的对数幅值和相位。

频率特性测试仪测试数据经相关器件运算后在显示器中显示。

根据式(3—3)和式(3—4)分别计算出各个频率下的开环对数幅值和相位，在半对数坐标纸上作出实验曲线：开环对数幅频曲线和相频曲线。

根据实验开环对数幅频曲线画出开环对数幅频曲线的渐近线，再根据渐近线的斜率和转角频确定频率特性(或传递函数)。

所确定的频率特性(或传递函数)的正确性可以由测量的相频曲线来检验，对最小相位系统而言，实际测量所得的相频曲线必须与由确定的频率特性(或传递函数)所画出的理论相频曲线在一定程度上相符。

如果测量所得的相位在高频(相对于转角频率)时不等于－90°(q－p)［式中p和q分别表示传递函数分子和分母的阶次］，那么，频率特性(或传递函数)必定是一个非最小相位系统的频率特性。

2．被测系统的模拟电路图被测系统的模拟电路图：见图3－2注意：所测点-c(t)、-e(t)由于反相器的作用，输出均为负值，若要测其正的输出点，可分别在-c(t)、-e(t)之后串接一组1/1的比例环节，比例环节的输出即为c(t)、e(t)的正输出。

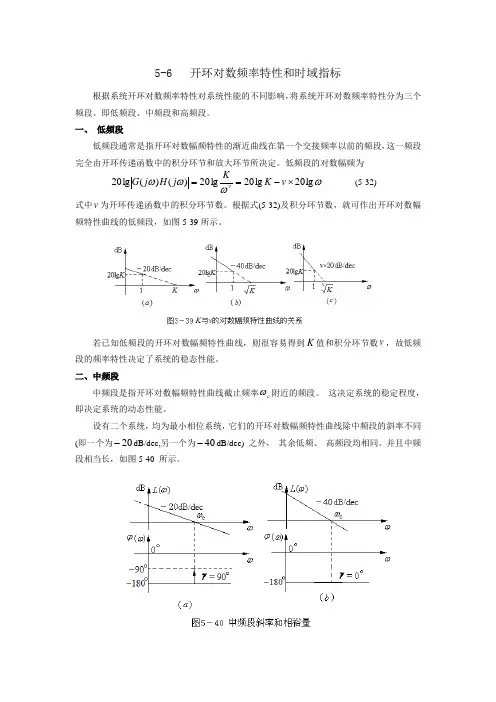

5-6 开环对数频率特性和时域指标根据系统开环对数频率特性对系统性能的不同影响，将系统开环对数频率特性分为三个频段。

即低频段、中频段和高频段。

一、 低频段低频段通常是指开环对数幅频特性的渐近曲线在第一个交接频率以前的频段，这一频段完全由开环传递函数中的积分环节和放大环节所决定。

低频段的对数幅频为ωωωωlg 20lg 20lg 20)()(lg 20⨯-==v K Kj H j G v (5-32)式中v 为开环传递函数中的积分环节数。

根据式(5-32)及积分环节数，就可作出开环对数幅频特性曲线的低频段，如图5-39所示。

若已知低频段的开环对数幅频特性曲线，则很容易得到K 值和积分环节数v ，故低频段的频率特性决定了系统的稳态性能。

二、中频段中频段是指开环对数幅频特性曲线截止频率c ω附近的频段。

这决定系统的稳定程度，即决定系统的动态性能。

设有二个系统，均为最小相位系统，它们的开环对数幅频特性曲线除中频段的斜率不同(即一个为20-dB/dec,另一个为40-dB/dec) 之外， 其余低频、 高频段均相同。

并且中频段相当长，如图5-40 所示。

显然，系统(a)有将近90°的相裕量，而系统(b)则相裕量很小。

假定另有二个系统， 均为最小相位系统， 开环对数幅频特性曲线除中频段 (斜率为 -20 dB/dec ) 线段的长度不同外， 其余部分完全相同， 如图 5-41 所示。

显然， 中频段线段较长的系统 (a) 的相裕量将大于中频段线短的系统(b)。

可见，开环对数幅频特性中频段斜率最好为20-dB/dec ，而且希望其长度尽可能长些，以确保系统有足够的相角裕量。

如果中频段的斜率为40-dB/dec 时，中频段占据的频率范围不宜过长，否则相裕量会很小；若中频段斜率更小(如60-dB/dec)，系统就难以稳定。

另外，截止频率c ω越高，系统复现信号能力越强，系统快速性也就越好。

三、 高频段高频段是指开环对数幅频特性曲线在中频段以后的频段(一般c ωω10>的频段)。

主要内容系统闭环频率特性通过频率特性曲线分析稳态性能指标频域动态性能指标频率域特性指标与时域瞬态指标的关系2)()(1)()()(1s H s G s H s G s H +⋅=4环幅频特性。

闭环幅频特性曲线闭环对数幅频曲线二、由闭环频率特性分析系统的时域响应频率特性分析法比时域性能分析简便，且有成熟的图解法可供使用，但频率特性分析是一种概略性的间接方法，在要求系统性能指标直接而具体时，还需从时域响应面进行讨论。

在已知闭环系统稳定的条件下，可根据系统的闭环幅频特性曲线，对系统的动态过程进行定性分析与定量估算。

51、通常的闭环频域有以下几个指标：V零频幅值：ω=0时闭环幅频特性的数值(反映系统静差（误差）)V谐振频率ωr：闭环系统频率特性出现谐振峰值时的频率值V谐振峰值M r：系统闭环频率特性幅值的最大值，反映系统的平稳性，并非所有闭环频率特性的中频段有谐振峰值，若出现了谐振峰值，表明系统的阻尼比较小615M r、σ与ζ的关系曲线当相角裕量γ为30o ~60o 时，对应二阶系统的阻尼比ζ为0.3~0.6在ζ≤0.707时，二阶系统的相角裕量γ与阻尼比ζ之间的关系近似为：ζ=0.01γV谐振频率ωr表征系统瞬态响应的速度。

ωr值越大,响应时间越快。

对于弱阻尼系统(ζ较小),谐振频率ωr与阶跃响应的阻尼振荡频率ωd接近。

V截止频率（带宽频率）ωb当系统闭环幅频特性的幅值M(ω)降到零频率幅值的0.707(或零分贝值以下3dB)时，对应的频率ωb称为截止频率。

0～ωb的频率范围称为带宽它反映系统的快速性和低通滤波特性。

V剪切率ωc幅值=1时的频率ωc，称为剪切率，它既反映系统的相角裕度(相角裕度大,剪切率应较平缓),又表征系统从噪声中辨别信号的能力(剪切率平缓,带宽ωb大,对高频噪声的抑制不利)。

17应注意，剪切频率ωc处斜率平缓(如以-20dB/dec过0dB线)时，系统相角裕量大；而斜率陡峭时，说明具有负相角的环节集图5 剪切率中叠加于此，带来大的负相角,如图5所示，则易造成系统不稳定。
