申菱空调机组操作使用说明书

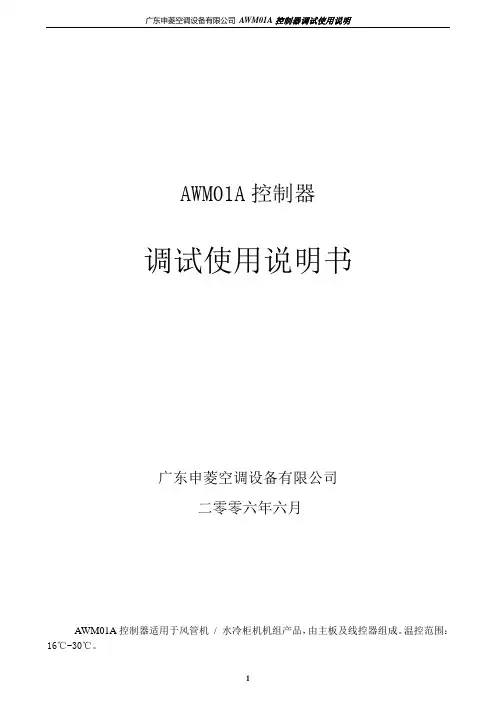

AWM01A控制器调试使用说明书广东申菱空调设备有限公司二零零六年六月AWM01A控制器适用于风管机/ 水冷柜机机组产品，由主板及线控器组成。

温控范围：16℃-30℃。

1．线控器面板如图所示：1、数码管；2、风机及电加热器状态指示灯；3、温度调节键；4、定时指示灯；5、定时键；6、开/关键；7、模式选择键；8、加热选择键；9、压缩机及模式指示灯；10、运行指示灯；11、加热选择指示灯2．操作说明●压缩机预加热控制器每次重新上电，将进入预热程序，此时数码管显示当前的回风温度并闪烁，在数码管闪烁期间，按下‘开/关’键，机组不能开机。

当控制器通电时间达6小时后，数码管闪烁停止，此时再按下‘开/关’键，机组进入开机状态。

2006年6月出厂的机组所用的奥微控制器都新增了这个功能。

服务员在调试的时候，如果等待不了6小时，可以长按‘开/关’键，30秒后，即可取消本次预热功能，进行正常操作。

但是，下次断电－再上电的时候，机组仍然启功功能仍然有效。

●开关机操作先选择需要的模式，然后按压‘开/关’键，即刻运行此模式；再次按压此键便关机。

在开机状态,开机指示灯长亮。

严禁频繁开/关机操作。

●模式选择模式选择包括：自动、制冷、风扇和制热，必须在关机状态设置才有效。

热泵型自动→制冷→风扇→制热 -> 自动单冷型制冷→风扇→制冷●定时设置定时设置范围：0-15小时，每按压‘定时’键一次，定时值加1小时。

●常态显示1》在正常工作状态，数码管显示当前回风温度。

2》在定时状态，定时指示灯长亮。

3》在开机状态，开机状态指示灯长亮。

二风管机功能简介●制冷模式●制热模式●风扇模式●电加热操作●定时功能●压缩机运行保护和平均能耗●故障报警●掉电记忆1 风管机用户设置●回风温度设置1.回风温度设置范围：16℃-30℃。

调节精度1℃，出厂设定24℃。

2.操作：按下温度▼或▲键，窗口显示设定温度，再通过▼、▲键直接调需要的参数。

如果5秒钟内无任何按键操作，将自动返回显示回风温度。

BHM03控制器用户使用说明书广东申菱空调设备有限公司2012年7月目录页1.控制器简介 (1)2.控制器特点 (1)3.控制器硬件介绍 (1)4.技术参数 (1)5. 功能及控制逻辑 (1)6.线控器面板 (7)1.控制器简介本控制器能够实现制冷、电热、热泵控制，同时可实现新风温度控制。

2.控制器特点本控制器机组类型可设定，压缩机数量可选，参数可设定，掉电记忆设定，新风控制设定，远程开关机，故障检测等。

3.控制器硬件介绍包括显示板和主板。

显示板完成用户操作、参数设定、信息显示。

主板完成温度检测，逻辑运算，输出控制等。

4.技术参数�工作电压: 220VAC±10%；�自耗功率：≤7.2W；�工作温度：-10℃ ~50℃；�异步串行通讯；�相对湿度：≤95%，无结露；�温控精度：±1℃；�温度传感器规格：-30℃ ~100℃；�室温控制范围：16℃ ~30℃或0℃ ~30℃（可选）；5.功能及控制逻辑5．1 功能简介�机组类型设置�制冷模式�风扇模式�电加热模式�热泵制热模式�辅助电热模式�新风控制�掉电记忆�压缩机3分钟保护�传感器配置�代码显示�参数设置5．2 机组类型设置5．2．1 机组类型设置，通过拨码开关SW1设定，设定完后重新上电判断机组类型，通电状态下设置无效。

5．2．2 模式切换在关机状态下有效。

5．2．3 机组类型设置见下图：5．2．4 压缩机数量设置见下图：注：设置为热泵机型，若压缩机数量设为3台，程序自动默认按2台处理。

5．3制冷模式控制5.3.1设置温度范围：16℃-30℃或0℃-30℃（可选）。

5.3.2运行逻辑：选择制冷模式，开机操作，内风机运行，30S后视室内温度需求开启压缩机和外风机。

5.3.3关机逻辑：制冷模式运行期间，操作关机，压缩机、外风机关闭，内风机延时60S关闭。

5.3.4内风机工作状态：开机操作后，内风机始终运行，操作关机后，内风机延时60S关闭，内风机过载时立即关闭。

AC(D)X/AC(D)XH系列飞机地面空调机组安装使用说明书广东申菱空调设备有限公司GUANGDONG SHENLING AIR-CONDITIONING EQUIPMENT CO., LTD.目录警告 (3)前言 (3)潜在危险 (3)手册更新 (3)安全警示 (3)一、产品特点和用途 (5)二、产品技术参数 (6)三、产品外型结构与尺寸 (7)四、机组安装说明 (8)五、调试与运行 (11)六、机组使用及维护 (11)七、简单故障处理 (13)警告所有的机组维护工作必须按本公司的安装使用说明书进行操作。

客户不得随便对机组进行拆装，如果操作程序不正确，可能导致系统严重损坏。

前言本公司产品在生产时，严格执行本公司相关设计生产标准，确保机组质量优良，性能可靠。

本说明书旨在向操作/检修人员提供指导，操作/检修人员需专门培训。

本说明书包括有关的正确安装、调试，维护等所必须的程序说明，在开启或检修机组前，请仔细阅读本安装使用说明书。

申菱公司对任何由于用户安装、调试、使用和维护不当，不遵循本说明书中规定而造成的人员伤害或机器损坏，不承担任何责任。

潜在危险空调设备是比较复杂的设备，在安装、操作、维护过程中，人员可能要接触某些部件或环境，如制冷剂、润滑油、运动部件，高低压电源等，如果处理不当，可能导致人身体伤亡。

操作/维修人员有责任注意这些潜在危险，做好自我保护，确保安全无误完成任务。

手册更新本公司秉承不断完善优化产品的思想，本手册中的内容如有变更，恕不另行通知。

如果需要的话，您可以向本公司或当地的办事处索取相关资料。

安全警示一、产品特点和用途1、用途AC(D)X/AC(D)XH系列飞机地面专用空调机组采用整机吊装式设计，安装于飞机场登机廊桥下面，使用配对接口盛放在小车上的隔热通风软管接到飞机的机舱的空调进风口上，可以为停靠在机场登机廊桥的飞机上的乘客和机组人员提供适宜的温湿度环境，及生理所需的新鲜空气，也可为停机坪过夜以及地面维护保养时的飞机提供舒适的空调环境。

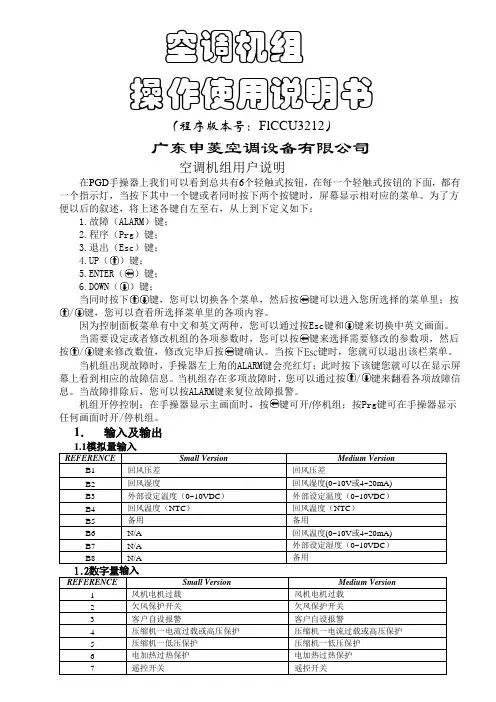

空调机组操作使用说明书（程序版本号：FlCCU3212）广东申菱空调设备有限公司空调机组用户说明在PGD手操器上我们可以看到总共有6个轻触式按钮，在每一个轻触式按钮的下面，都有一个指示灯，当按下其中一个键或者同时按下两个按键时，屏幕显示相对应的菜单。

为了方便以后的叙述，将上述各键自左至右，从上到下定义如下：1.故障（ALARM）键；2.程序（Prg）键；3.退出（Esc）键；（）键；（）键；（）键；当同时按下键，您可以切换各个菜单，然后按键可以进入您所选择的菜单里；按/键，您可以查看所选择菜单里的各项内容。

因为控制面板菜单有中文和英文两种，您可以通过按Esc键和键来切换中英文画面。

当需要设定或者修改机组的各项参数时，您可以按键来选择需要修改的参数项，然后按/键来修改数值，修改完毕后按键确认。

当按下Esc键时，您就可以退出该栏菜单。

当机组出现故障时，手操器左上角的ALARM键会亮红灯；此时按下该键您就可以在显示屏幕上看到相应的故障信息。

当机组存在多项故障时，您可以通过按/键来翻看各项故障信息。

当故障排除后，您可以按ALARM键来复位故障报警。

机组开停控制：在手操器显示主画面时，按键可开/停机组；按Prg键可在手操器显示任何画面时开/停机组。

1．输入及输出模拟量输入REFERENCE Small Version Medium Version B1 回风压差回风压差B2 回风湿度回风湿度(0~10V或4~20mA)B3 外部设定温度（0~10VDC）外部设定温度（0~10VDC）B4 回风温度（NTC）回风温度（NTC）B5 备用备用B6 N/A 回风温度(0~10V或4~20mA)B7 N/A 外部设定湿度（0~10VDC）B8 N/A 备用REFERENCE Small Version Medium Version1 风机电机过载风机电机过载2 欠风保护开关欠风保护开关3 客户自设报警客户自设报警4 压缩机一电流过载或高压保护压缩机一电流过载或高压保护5 压缩机一低压保护压缩机一低压保护6 电加热过热保护电加热过热保护7 遥控开关遥控开关8 遥控值班功能（该点闭合，机组值班运行）遥控值班功能（该点闭合，机组值班运行）9 N/A 压缩机二电流过载或高压保护10 N/A 压缩机二低压保护11 N/A 压缩机三电流过载或高压保护12 N/A 压缩机三低压保护13 N/A 初效滤网堵塞/直冷或冷冻水选择14 N/A 中效滤网堵塞/电加热或热水选择数字量输出REFERENCE Small Version Medium Version R1 送风机电机送风机电机R2 压缩机一压缩机一R3 电加热一电加热一R4 电加热二电加热二R5 加湿器加湿器R6 除湿机一号除湿机一号R7 紫光灯控制紫光灯控制R8 总报警输出总报警输出R9 N/A 压缩机二R10 N/A 压缩机三R11 N/A 除湿机二号R12 N/A 新风阀开控制R13 N/A 新风阀关控制模拟量输出REFERENCE Small Version Medium Version Y1 加湿量控制（0~10VDC）加湿量控制（0~10VDC）Y2 冷水盘管控制（0~10VDC）冷水盘管控制（0~10VDC）Y3 加热盘管控制（0~10VDC）加热盘管控制（0~10VDC）Y4 变频器控制（0~10VDC）变频器控制（0~10VDC）注：上面所提到的“N/A”表示该接点不存在。

盛年不重来，一日难再晨。

及时宜自勉，岁月不待人。

空调机组操作使用说明书（程序版本号：FLCCU3212_V1.5）广东申菱空调设备有限公司空调机组用户说明在手操器上我们可以看到总共有6个轻触式按钮，在每一个轻触式按钮的下面，都有一个指示灯，当按下其中一个键或者同时按下两个按键时，屏幕显示相对应的菜单。

为了方便以后的叙述，将上述各键自左至右，从上到下定义如下：1.故障（ALARM）键；2.程序（Prg）键；3.退出（Esc）键；4.UP（）键；5.ENTER（）键；6.DOWN（）键；当同时按下和键，您可以切换各个菜单，然后按键可以进入您所选择的菜单里；按或键，您可以查看所选择菜单里的各项内容。

因为控制面板菜单有中文和英文两种，您可以通过按键和键来切换中英文画面。

当需要设定或者修改机组的各项参数时，您可以按键来选择需要修改的参数项，然后按/键来修改数值，修改完毕后按键确认。

当按下Esc键时，您就可以退出该栏菜单。

当机组出现故障时，手操器左上角的ALARM键会亮红灯；此时按下该键您就可以在显示屏幕上看到相应的故障信息。

当机组存在多项故障时，您可以通过按/键来翻看各项故障信息。

当故障排除后，您可以按ALARM键来复位故障报警。

机组开停控制：在遥控按Prg键可在手操器显示任何画面时开/停机组。

Prg键和遥控开关的关系为：控制空调机开机后，空调机开关状态即受异地遥控开关的控制。

此时如果遥控开关断开，空调机停机；遥控开关闭合，空调机正常运行。

如果机组使用PLAN网络以实现机组之间的轮值备用功能，网络中机组数目当然大于一台，此时可通过同时按键和键来切换不同机组的画面，屏幕右上角的数字表示机组编号，如显示“01”表示第一号机组。

1．输入及输出1.1模拟量输入REFERENCE Small Version Medium Version B1 回风压差回风压差B2 回风湿度回风湿度(0~10V或4~20mA)B3 外部设定温度（0~10VDC）外部设定温度（0~10VDC）B4 回风温度（NTC）回风温度（NTC）B5 新风温度（NTC）新风温度（NTC）B6 N/A 回风温度(0~10V或4~20mA)B7 N/A 外部设定湿度（0~10VDC）B8 N/A 备用1.2数字量输入REFERENCE Small Version Medium Version1 风机电机过载风机电机过载2 欠风保护开关欠风保护开关3 客户自设报警客户自设报警4 压缩机一电流过载或高压保护压缩机一电流过载或高压保护5 压缩机一低压保护压缩机一低压保护6 电加热过热保护电加热过热保护7 遥控开关遥控开关8 遥控值班功能（该点闭合，机组值班运行）遥控值班功能（该点闭合，机组值班运行）9 N/A 压缩机二电流过载或高压保护10 N/A 压缩机二低压保护11 N/A 压缩机三电流过载或高压保护12 N/A 压缩机三低压保护13 N/A 初效滤网堵塞/直冷或冷冻水选择14 N/A 中效滤网堵塞/电加热或热水选择1.3 数字量输出REFERENCE Small Version Medium Version R1 送风机电机送风机电机R2 压缩机一压缩机一R3 电加热一电加热一R4 电加热二电加热二R5 加湿器加湿器R6 除湿机一号除湿机一号R7 紫光灯控制紫光灯控制R8 总报警输出总报警输出R9 N/A 压缩机二R10 N/A 压缩机三R11 N/A 除湿机二号R12 N/A 新风阀开控制R13 N/A 新风阀关控制1.4模拟量输出REFERENCE Small Version Medium Version Y1 加湿量控制（0~10VDC）加湿量控制（0~10VDC）Y2 冷水盘管控制（0~10VDC）冷水盘管控制（0~10VDC）Y3 加热盘管控制（0~10VDC）加热盘管控制（0~10VDC）Y4 变频器控制（0~10VDC）变频器控制（0~10VDC）注：上面所提到的“N/A”表示该接点不存在。

恒温恒湿空调机组操作使用说明申菱恒温恒湿空调机组采用德国西门子S7 22X系列PLC控制器，人机界面为德国西门子TD-200简体中文文本显示器，在机身上可以看到文本显示器的外观如下图所示：TD200文本显示器的面板上包括有4个功能按键(1-4)，5个命令按键(5-9)及1个2x20 的点阵液晶显示器(10)。

4个功能键与键5配合可提供8种不同的功能组合：如直接按功能键控制器将提供键上第一行说明的功能。

例如按键1为开机或停机，按键2为选择制冷或制热等等。

按键5，在显示器右下角显示一个闪烁的S，然后再按功能键，控制器将提供键上第二行说明的功能。

例如按键5及键1为设置默认参数，按键5及键2为显示定时功能菜单。

各键的功能如下：运行／停机(键1)用于改变机组的运行状态，使正在运行的机组停机或令停止的机组运行。

默认参数(键5+键1)用于在控制器第一次上电时设定机组的运行参数，平时无用。

并且，只有当机组停止并且显示主画面时，该功能才有效。

附加功能(键5+键2)用于显示与附加功能相关的菜单。

用户菜单(键3)用于显示与用户使用相关的菜单。

工厂菜单(键5+键3)用于显示与运行参数设定相关的菜单，请用户不要随便更改里面的参数。

故障显示(键4)用于显示故障信息。

按下后显示故障信息，当有多个故障时，在TD200显不区的右方显示一个至两个闪烁的箭头。

此时按键8或键9可查看前一条或后一条故障信息。

功能设定(键5+键4)用于一些特殊功能的设定如数据清零，故障复位等等。

SHIFT(键5)用于切换功能键的功能。

按下后在TD200显示区的右下方显示一个闪烁的S。

ESC(键6)用于转换Display Message方式和Menu方式，或紧急停止一个编辑。

此功能需要输入口令(与工厂设定菜单口令相同)，用户请勿操作。

内容参看相关资料。

ENTER(键7)用于写入新数据或确认信息。

UP ARROW(键8)用于递增数据和向上翻页。

DOWN ARROW(键9)用于递减数据和向下翻页。

空调机组操作使用说明书（程序版本号：FlCCU3212）广东申菱空调设备有限公司空调机组用户说明在PGD手操器上我们可以看到总共有6个轻触式按钮，在每一个轻触式按钮的下面，都有一个指示灯，当按下其中一个键或者同时按下两个按键时，屏幕显示相对应的菜单。

为了方便以后的叙述，将上述各键自左至右，从上到下定义如下：1.故障（ALARM）键；2.程序（Prg）键；3.退出（Esc）键；（）键；（）键；（）键；当同时按下键，您可以切换各个菜单，然后按键可以进入您所选择的菜单里；按/键，您可以查看所选择菜单里的各项内容。

因为控制面板菜单有中文和英文两种，您可以通过按Esc键和键来切换中英文画面。

当需要设定或者修改机组的各项参数时，您可以按键来选择需要修改的参数项，然后按/键来修改数值，修改完毕后按键确认。

当按下Esc键时，您就可以退出该栏菜单。

当机组出现故障时，手操器左上角的ALARM键会亮红灯；此时按下该键您就可以在显示屏幕上看到相应的故障信息。

当机组存在多项故障时，您可以通过按/键来翻看各项故障信息。

当故障排除后，您可以按ALARM键来复位故障报警。

机组开停控制：在手操器显示主画面时，按键可开/停机组；按Prg键可在手操器显示任何画面时开/停机组。

1．输入及输出模拟量输入REFERENCE Small Version Medium Version B1回风压差回风压差B2回风湿度回风湿度(0~10V或4~20mA)B3外部设定温度（0~10VDC）外部设定温度（0~10VDC）B4回风温度（NTC）回风温度（NTC）B5备用备用B6N/A回风温度(0~10V或4~20mA)B7N/A外部设定湿度（0~10VDC）B8N/A备用REFERENCE Small Version Medium Version 1风机电机过载风机电机过载2欠风保护开关欠风保护开关3客户自设报警客户自设报警4压缩机一电流过载或高压保护压缩机一电流过载或高压保护5压缩机一低压保护压缩机一低压保护6电加热过热保护电加热过热保护7遥控开关遥控开关8遥控值班功能（该点闭合，机组值班运行）遥控值班功能（该点闭合，机组值班运行）9N/A压缩机二电流过载或高压保护10N/A压缩机二低压保护11N/A压缩机三电流过载或高压保护12N/A压缩机三低压保护13N/A初效滤网堵塞/直冷或冷冻水选择14N/A中效滤网堵塞/电加热或热水选择数字量输出REFERENCE Small Version Medium Version R1送风机电机送风机电机R2压缩机一压缩机一R3电加热一电加热一R4电加热二电加热二R5加湿器加湿器R6除湿机一号除湿机一号R7紫光灯控制紫光灯控制R8总报警输出总报警输出R9N/A压缩机二R10N/A压缩机三R11N/A除湿机二号R12N/A新风阀开控制R13N/A新风阀关控制模拟量输出REFERENCE Small Version Medium Version Y1加湿量控制（0~10VDC）加湿量控制（0~10VDC）Y2冷水盘管控制（0~10VDC）冷水盘管控制（0~10VDC）Y3加热盘管控制（0~10VDC）加热盘管控制（0~10VDC）Y4变频器控制（0~10VDC）变频器控制（0~10VDC）注：上面所提到的“N/A”表示该接点不存在。

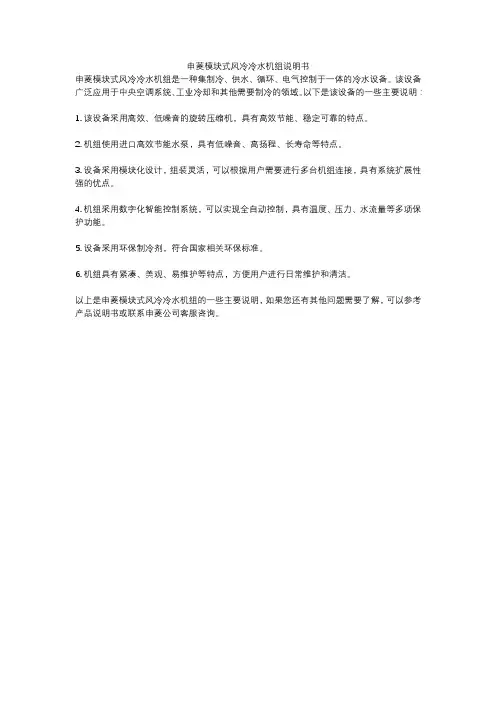

申菱模块式风冷冷水机组说明书
申菱模块式风冷冷水机组是一种集制冷、供水、循环、电气控制于一体的冷水设备。

该设备广泛应用于中央空调系统、工业冷却和其他需要制冷的领域。

以下是该设备的一些主要说明：
1. 该设备采用高效、低噪音的旋转压缩机，具有高效节能、稳定可靠的特点。

2. 机组使用进口高效节能水泵，具有低噪音、高扬程、长寿命等特点。

3. 设备采用模块化设计，组装灵活，可以根据用户需要进行多台机组连接，具有系统扩展性强的优点。

4. 机组采用数字化智能控制系统，可以实现全自动控制，具有温度、压力、水流量等多项保护功能。

5. 设备采用环保制冷剂，符合国家相关环保标准。

6. 机组具有紧凑、美观、易维护等特点，方便用户进行日常维护和清洁。

以上是申菱模块式风冷冷水机组的一些主要说明，如果您还有其他问题需要了解，可以参考产品说明书或联系申菱公司客服咨询。

空调机组操作使用说明书（程序版本号：FlCCU3212）广东申菱空调设备有限公司空调机组用户说明在PGD手操器上我们可以看到总共有6个轻触式按钮，在每一个轻触式按钮的下面，都有一个指示灯，当按下其中一个键或者同时按下两个按键时，屏幕显示相对应的菜单。

为了方便以后的叙述，将上述各键自左至右，从上到下定义如下：1.故障（ALARM）键；2.程序（Prg）键；3.退出（Esc）键；4.UP（）键；5.ENTER（）键；6.DOWN（）键；当同时按下键，您可以切换各个菜单，然后按键可以进入您所选择的菜单里；按/键，您可以查看所选择菜单里的各项内容。

因为控制面板菜单有中文和英文两种，您可以通过按Esc键和键来切换中英文画面。

当需要设定或者修改机组的各项参数时，您可以按键来选择需要修改的参数项，然后按/键来修改数值，修改完毕后按键确认。

当按下Esc键时，您就可以退出该栏菜单。

当机组出现故障时，手操器左上角的ALARM键会亮红灯；此时按下该键您就可以在显示屏幕上看到相应的故障信息。

当机组存在多项故障时，您可以通过按/键来翻看各项故障信息。

当故障排除后，您可以按ALARM键来复位故障报警。

机组开停控制：在手操器显示主画面时，按键可开/停机组；按Prg键可在手操器显示任何画面时开/停机组。

1．输入及输出REFERENCE Small Version Medium Version B1 回风压差回风压差B2 回风湿度回风湿度(0~10V或4~20mA)B3 外部设定温度（0~10VDC）外部设定温度（0~10VDC）B4 回风温度（NTC）回风温度（NTC）B5 备用备用B6 N/A 回风温度(0~10V或4~20mA)B7 N/A 外部设定湿度（0~10VDC）B8 N/A 备用REFERENCE Small Version Medium Version1 风机电机过载风机电机过载2 欠风保护开关欠风保护开关3 客户自设报警客户自设报警4 压缩机一电流过载或高压保护压缩机一电流过载或高压保护5 压缩机一低压保护压缩机一低压保护6 电加热过热保护电加热过热保护7 遥控开关遥控开关8 遥控值班功能（该点闭合，机组值班运行）遥控值班功能（该点闭合，机组值班运行）9 N/A 压缩机二电流过载或高压保护10 N/A 压缩机二低压保护11 N/A 压缩机三电流过载或高压保护12 N/A 压缩机三低压保护13 N/A 初效滤网堵塞/直冷或冷冻水选择14 N/A 中效滤网堵塞/电加热或热水选择1.3 数字量输出REFERENCE Small Version Medium Version R1 送风机电机送风机电机R2 压缩机一压缩机一R3 电加热一电加热一R4 电加热二电加热二R5 加湿器加湿器R6 除湿机一号除湿机一号R7 紫光灯控制紫光灯控制R8 总报警输出总报警输出R9 N/A 压缩机二R10 N/A 压缩机三R11 N/A 除湿机二号R12 N/A 新风阀开控制R13 N/A 新风阀关控制1.4模拟量输出REFERENCE Small Version Medium Version Y1 加湿量控制（0~10VDC）加湿量控制（0~10VDC）Y2 冷水盘管控制（0~10VDC）冷水盘管控制（0~10VDC）Y3 加热盘管控制（0~10VDC）加热盘管控制（0~10VDC）Y4 变频器控制（0~10VDC）变频器控制（0~10VDC）注：上面所提到的“N/A”表示该接点不存在。

空调机组操作使用说明书（程序版本号：FlCCU3212）广东申菱空调设备有限公司空调机组用户说明在PGD手操器上我们可以看到总共有6个轻触式按钮，在每一个轻触式按钮的下面，都有一个指示灯，当按下其中一个键或者同时按下两个按键时，屏幕显示相对应的菜单。

为了方便以后的叙述，将上述各键自左至右，从上到下定义如下：1.故障（ALARM）键；2.程序（Prg）键；3.退出（Esc）键；4.UP（）键；5.ENTER（）键；6.DOWN（）键；当同时按下键，您可以切换各个菜单，然后按键可以进入您所选择的菜单里；按/键，您可以查看所选择菜单里的各项内容。

因为控制面板菜单有中文和英文两种，您可以通过按Esc键和键来切换中英文画面。

当需要设定或者修改机组的各项参数时，您可以按键来选择需要修改的参数项，然后按/键来修改数值，修改完毕后按键确认。

当按下Esc键时，您就可以退出该栏菜单。

当机组出现故障时，手操器左上角的ALARM键会亮红灯；此时按下该键您就可以在显示屏幕上看到相应的故障信息。

当机组存在多项故障时，您可以通过按/键来翻看各项故障信息。

当故障排除后，您可以按ALARM键来复位故障报警。

机组开停控制：在手操器显示主画面时，按键可开/停机组；按Prg键可在手操器显示任何画面时开/停机组。

1．输入及输出REFERENCE Small Version Medium Version B1 回风压差回风压差B2 回风湿度回风湿度(0~10V或4~20mA)B3 外部设定温度（0~10VDC）外部设定温度（0~10VDC）B4 回风温度（NTC）回风温度（NTC）B5 备用备用B6 N/A 回风温度(0~10V或4~20mA)B7 N/A 外部设定湿度（0~10VDC）B8 N/A 备用REFERENCE Small Version Medium Version1 风机电机过载风机电机过载2 欠风保护开关欠风保护开关3 客户自设报警客户自设报警4 压缩机一电流过载或高压保护压缩机一电流过载或高压保护5 压缩机一低压保护压缩机一低压保护6 电加热过热保护电加热过热保护7 遥控开关遥控开关8 遥控值班功能（该点闭合，机组值班运行）遥控值班功能（该点闭合，机组值班运行）9 N/A 压缩机二电流过载或高压保护10 N/A 压缩机二低压保护11 N/A 压缩机三电流过载或高压保护12 N/A 压缩机三低压保护13 N/A 初效滤网堵塞/直冷或冷冻水选择14 N/A 中效滤网堵塞/电加热或热水选择1.3 数字量输出REFERENCE Small Version Medium Version R1 送风机电机送风机电机R2 压缩机一压缩机一R3 电加热一电加热一R4 电加热二电加热二R5 加湿器加湿器R6 除湿机一号除湿机一号R7 紫光灯控制紫光灯控制R8 总报警输出总报警输出R9 N/A 压缩机二R10 N/A 压缩机三R11 N/A 除湿机二号R12 N/A 新风阀开控制R13 N/A 新风阀关控制1.4模拟量输出REFERENCE Small Version Medium Version Y1 加湿量控制（0~10VDC）加湿量控制（0~10VDC）Y2 冷水盘管控制（0~10VDC）冷水盘管控制（0~10VDC）Y3 加热盘管控制（0~10VDC）加热盘管控制（0~10VDC）Y4 变频器控制（0~10VDC）变频器控制（0~10VDC）注：上面所提到的“N/A”表示该接点不存在。

空调机组用户说明在PGD手操器上我们可以看到总共有6个轻触式按钮，在每一个轻触式按钮的下面，都有一个指示灯，当按下其中一个键或者同时按下两个按键时，屏幕显示相对应的菜单。

为了方便以后的叙述，将上述各键自左至右，从上到下定义如下：1.故障（ALARM）键；2.程序（Prg）键；3.退出（Esc）键；4.UP（）键；5.ENTER（）键；6.DOWN（）键；当同时按下键，您可以切换各个菜单，然后按键可以进入您所选择的菜单里；按/键，您可以查看所选择菜单里的各项内容。

因为控制面板菜单有中文和英文两种，您可以通过按Esc键和键来切换中英文画面。

当需要设定或者修改机组的各项参数时，您可以按键来选择需要修改的参数项，然后按/键来修改数值，修改完毕后按键确认。

当按下Esc键时，您就可以退出该栏菜单。

当机组出现故障时，手操器左上角的ALARM键会亮红灯；此时按下该键您就可以在显示屏幕上看到相应的故障信息。

当机组存在多项故障时，您可以通过按/键来翻看各项故障信息。

当故障排除后，您可以按ALARM键来复位故障报警。

机组开停控制：在手操器显示主画面时，按键可开/停机组；按Prg键可在手操器显示任何画面时开/停机组。

1．2．输入及输出1.1模拟量输入REFERENCE Small Version Medium VersionB1 回风压差回风压差B2 回风湿度回风湿度(0~10V或4~20mA)R2 压缩机一压缩机一R3 电加热一电加热一R4 电加热二电加热二R5 加湿器加湿器R6 除湿机一号除湿机一号R7 紫光灯控制紫光灯控制R8 总报警输出总报警输出R9 N/A 压缩机二R10 N/A 压缩机三R11 N/A 除湿机二号R12 N/A 新风阀开控制R13 N/A 新风阀关控制1.4模拟量输出REFERENCE Small Version Medium Version Y1 加湿量控制（0~10VDC）加湿量控制（0~10VDC）Y2 冷水盘管控制（0~10VDC）冷水盘管控制（0~10VDC）Y3 加热盘管控制（0~10VDC）加热盘管控制（0~10VDC）Y4 变频器控制（0~10VDC）变频器控制（0~10VDC）注：上面所提到的“N/A”表示该接点不存在。

申菱空调PGD-FLCＣU操作说明书————————————————————————————————作者: ————————————————————————————————日期:ﻩ空调机组操作使用说明书(程序版本号:ＦlＣＣU321２)广东申菱空调设备有限公司ﻬ空调机组用户说明在PＧＤ手操器上我们可以看到总共有6个轻触式按钮,在每一个轻触式按钮的下面，都有一个指示灯，当按下其中一个键或者同时按下两个按键时,屏幕显示相对应的菜单。

为了方便以后的叙述，将上述各键自左至右,从上到下定义如下:1．故障（ALARＭ）键；2.程序(Ｐrｇ）键；3.退出(Esc）键；4.ＵP(）键；5.ENＴER（）键;６．DOWN(）键;当同时按下键,您可以切换各个菜单,然后按键可以进入您所选择的菜单里；按／键，您可以查看所选择菜单里的各项内容。

因为控制面板菜单有中文和英文两种,您可以通过按Ｅｓc键和键来切换中英文画面。

当需要设定或者修改机组的各项参数时，您可以按键来选择需要修改的参数项,然后按/键来修改数值，修改完毕后按键确认。

当按下Esc键时，您就可以退出该栏菜单。

当机组出现故障时,手操器左上角的ＡＬAＲM键会亮红灯；此时按下该键您就可以在显示屏幕上看到相应的故障信息。

当机组存在多项故障时,您可以通过按/键来翻看各项故障信息。

当故障排除后，您可以按ALARM键来复位故障报警。

机组开停控制：在手操器显示主画面时，按键可开/停机组；按Pｒg键可在手操器显示任何画面时开/停机组。

1．输入及输出1.1模拟量输入REFERＥNCＳmallＶeｒsion Ｍｅdiｕm Version ＥB1 回风压差回风压差B2 回风湿度回风湿度(０~10V或4~20mA)Ｂ３外部设定温度（０~10VDＣ) 外部设定温度（0~１0ＶDC)B4 回风温度(NTＣ）回风温度（NTC）B5 备用备用B6 N／A 回风温度(0~1０V或4~２0ｍA）B7 Ｎ/A 外部设定湿度(０~10VＤC)B8 N/A 备用1.2数字量输入ＳmａlｌVersion Medium Versｉｏn ＲEＦEＲENCE１风机电机过载风机电机过载２欠风保护开关欠风保护开关3 客户自设报警客户自设报警４压缩机一电流过载或高压保护压缩机一电流过载或高压保护5 压缩机一低压保护压缩机一低压保护６电加热过热保护电加热过热保护7 遥控开关遥控开关8 遥控值班功能（该点闭合，机组值班运行）遥控值班功能(该点闭合,机组值班运行）9 N/A 压缩机二电流过载或高压保护１０N/A 压缩机二低压保护11 N／Ａ压缩机三电流过载或高压保护1２N/A 压缩机三低压保护1３N/A 初效滤网堵塞/直冷或冷冻水选择14 N／A 中效滤网堵塞/电加热或热水选择1.3 数字量输出ＲEFERＥＮCESｍall Vｅrsion Mｅｄiｕm ＶersiｏｎＲ１送风机电机送风机电机R2 压缩机一压缩机一R３电加热一电加热一R４电加热二电加热二R５加湿器加湿器Ｒ6 除湿机一号除湿机一号Ｒ７紫光灯控制紫光灯控制Ｒ8 总报警输出总报警输出R9 N/Ａ压缩机二R１0 Ｎ／Ａ压缩机三Ｒ１1 N/A 除湿机二号R12 N/Ａ新风阀开控制R13 N/A 新风阀关控制1.4模拟量输出ＲEFEREＮＣEＳｍaｌl Veｒsion Ｍｅdｉum VｅｒsioｎY1 加湿量控制(０~10VDC）加湿量控制(０~1０VDC）Ｙ２冷水盘管控制（0~１0VDC) 冷水盘管控制（0~10ＶDC)Y3 加热盘管控制（０~10VDC) 加热盘管控制（0～10VDC）Y４变频器控制(0~1０ＶDC) 变频器控制(0～10VＤC) 注：上面所提到的“Ｎ／Ａ”表示该接点不存在。

空调机组操作使用说明书（程序版本号：flccu3212_v1.5）广东申菱空调设备有限公司空调机组用户说明在手操器上我们可以看到总共有6个轻触式按钮，在每一个轻触式按钮的下面，都有一个指示灯，当按下其中一个键或者同时按下两个按键时，屏幕显示相对应的菜单。

为了方便以后的叙述，将上述各键自左至右，从上到下定义如下：1.故障（alarm）键；2.程序（prg）键；3.退出（esc）键；4.up（）键；5.enter（）键； 6.down（）键；当同时按下和键，您可以切换各个菜单，然后按键可以进入您所选择的菜单里；按或键，您可以查看所选择菜单里的各项内容。

因为控制面板菜单有中文和英文两种，您可以通过按键和键来切换中英文画面。

当需要设定或者修改机组的各项参数时，您可以按键来选择需要修改的参数项，然后按/键来修改数值，修改完毕后按键确认。

当按下esc键时，您就可以退出该栏菜单。

当机组出现故障时，手操器左上角的alarm键会亮红灯；此时按下该键您就可以在显示屏幕上看到相应的故障信息。

当机组存在多项故障时，您可以通过按/键来翻看各项故障信息。

当故障排除后，您可以按alarm键来复位故障报警。

机组开停控制：在遥控按prg键可在手操器显示任何画面时开/停机组。

prg键和遥控开关的关系为：控制空调机开机后，空调机开关状态即受异地遥控开关的控制。

此时如果遥控开关断开，空调机停机；遥控开关闭合，空调机正常运行。

如果机组使用plan网络以实现机组之间的轮值备用功能，网络中机组数目当然大于一台，此时可通过同时按键和键来切换不同机组的画面，屏幕右上角的数字表示机组编号，如显示“01”表示第一号机组。

1．输入及输出1.1模拟量输入small version指的是小型pco示中型pco2 的配置。

请同时按下键和2．1主菜单键来选择以下菜单：2.2维修2.3报警记录2.4输出及输入点状态篇二：空调说明书。
