Ed系列电力液压推动器(中—HW)

电力液压推动器内部结构
电力液压推动器（PHD）是一种新型的筒仓设备，它的内部结构包括液压主推动装置、液压副推动装置、应变力绉测量装置、传动装置以及绝缘系统等五个部件。

液压主推动装置和液压副推动装置是电力液压推动器内部结构的两个最重要部分，它们一
起构成了液压动力系统，可以将结构中的推力有效地输送到筒仓的周围，从而改善筒仓的
操作安全性和可靠性。

液压主推动装置可以提供一致的推力，而液压副推动装置可以提供
可调节的推力。

应变力绉测量装置是电力液压推动器内部结构的一个重要部件，它通过应变力绉来测量推力，因此可以保证位置和速度的精确控制，从而提高了筒仓货物的装卸安全性和效率性。

电力液压推动器的传动装置将电力转换为液压能量，将液压能量转换为运动能量，并且还可以实现位置的控制，进而保证筒仓的运行安全和可靠性。

最后，电力液压推动器的绝缘系统可以保障等离子体的安全运行，而且还具备防止过载、
短路和漏电的功能，有效地保证了结构的安全和可靠性。

总之，电力液压推动器内部结构由液压主推动装置、液压副推动装置、应变力绉测量装置、传动装置以及绝缘系统等五部件构成，它们一起保证了电力液压推动器的安全性和可靠性。

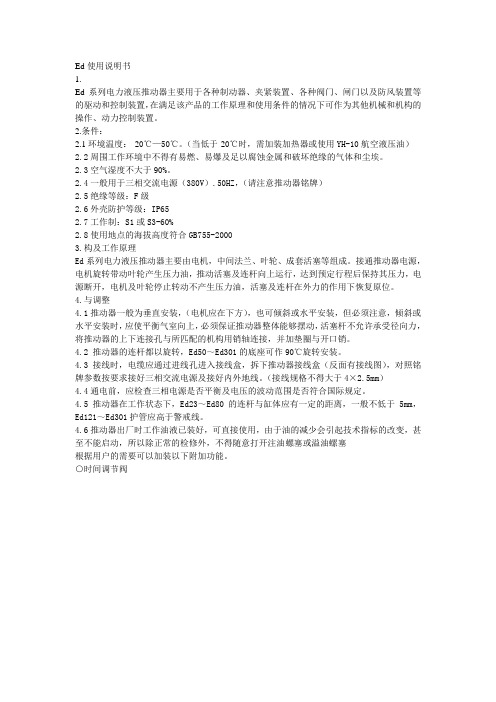

Ed使用说明书1.Ed系列电力液压推动器主要用于各种制动器、夹紧装置、各种阀门、闸门以及防风装置等的驱动和控制装置，在满足该产品的工作原理和使用条件的情况下可作为其他机械和机构的操作、动力控制装置。

2.条件：2.1环境温度：-20℃—50℃。

（当低于-20℃时，需加装加热器或使用YH-10航空液压油）2.2周围工作环境中不得有易燃、易爆及足以腐蚀金属和破坏绝缘的气体和尘埃。

2.3空气湿度不大于90%。

2.4一般用于三相交流电源（380V）.50HZ，（请注意推动器铭牌）2.5绝缘等级：F级2.6外壳防护等级：IP652.7工作制：S1或S3-60%2.8使用地点的海拔高度符合GB755-20003.构及工作原理Ed系列电力液压推动器主要由电机，中间法兰、叶轮、成套活塞等组成。

接通推动器电源，电机旋转带动叶轮产生压力油，推动活塞及连杆向上运行，达到预定行程后保持其压力，电源断开，电机及叶轮停止转动不产生压力油，活塞及连杆在外力的作用下恢复原位。

4.与调整4.1推动器一般为垂直安装，（电机应在下方），也可倾斜或水平安装，但必须注意，倾斜或水平安装时，应使平衡气室向上，必须保证推动器整体能够摆动，活塞杆不允许承受径向力，将推动器的上下连接孔与所匹配的机构用销轴连接，并加垫圈与开口销。

4.2 推动器的连杆都以旋转，Ed50～Ed301的底座可作90℃旋转安装。

4.3接线时，电缆应通过进线孔进入接线盒，拆下推动器接线盒（反面有接线图），对照铭牌参数按要求接好三相交流电源及接好内外地线。

（接线规格不得大于4×2.5mm）4.4通电前，应检查三相电源是否平衡及电压的波动范围是否符合国际规定。

4.5推动器在工作状态下，Ed23～Ed80的连杆与缸体应有一定的距离，一般不低于5mm，Ed121～Ed301护管应高于警戒线。

4.6推动器出厂时工作油液已装好，可直接使用，由于油的减少会引起技术指标的改变，甚至不能启动，所以除正常的检修外，不得随意打开注油螺塞或溢油螺塞根据用户的需要可以加装以下附加功能。
