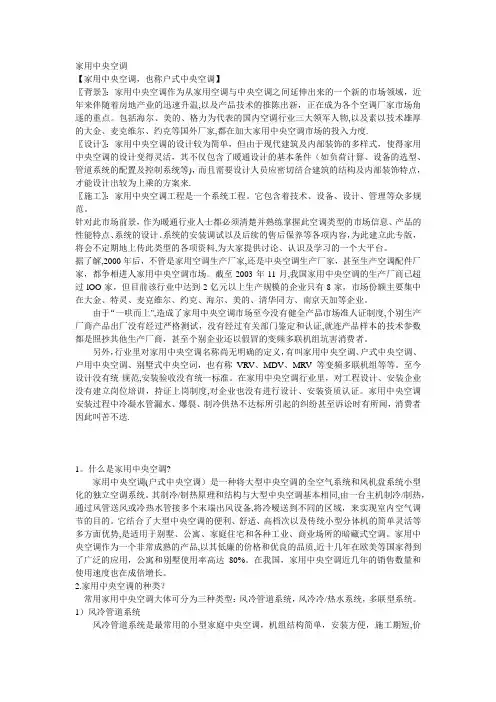

家用中央空调【家用中央空调，也称户式中央空调】〖背景〗：家用中央空调作为从家用空调与中央空调之间延伸出来的一个新的市场领域，近年来伴随着房地产业的迅速升温,以及产品技术的推陈出新，正在成为各个空调厂家市场角逐的重点。
包括海尔、美的、格力为代表的国内空调行业三大领军人物,以及素以技术雄厚的大金、麦克维尔、约克等国外厂家,都在加大家用中央空调市场的投入力度.〖设计〗：家用中央空调的设计较为简单，但由于现代建筑及内部装饰的多样式，使得家用中央空调的设计变得灵活，其不仅包含了暖通设计的基本条件（如负荷计算、设备的选型、管道系统的配置及控制系统等)，而且需要设计人员应密切结合建筑的结构及内部装饰特点，才能设计出较为上乘的方案来.〖施工〗：家用中央空调工程是一个系统工程。
它包含着技术、设备、设计、管理等众多规范。
针对此市场前景，作为暖通行业人士都必须清楚并熟练掌握此空调类型的市场信息、产品的性能特点、系统的设计、系统的安装调试以及后续的售后保养等各项内容，为此建立此专版，将会不定期地上传此类型的各项资料,为大家提供讨论、认识及学习的一个大平台。
据了解,2000年后，不管是家用空调生产厂家,还是中央空调生产厂家，甚至生产空调配件厂家，都争相进人家用中央空调市场。
截至2003年11月,我国家用中央空调的生产厂商已超过lOO家，但目前该行业中达到2亿元以上生产规模的企业只有8家，市场份额主要集中在大金、特灵、麦克维尔、约克、海尔、美的、清华同方、南京天加等企业。
由于“一哄而上",造成了家用中央空调市场至今没有健全产品市场准人证制度,个别生产厂商产品出厂没有经过严格测试，没有经过有关部门鉴定和认证,就连产品样本的技术参数都是照抄其他生产厂商，甚至个别企业还以假冒的变频多联机组坑害消费者。
另外，行业里对家用中央空调名称尚无明确的定义，有叫家用中央空调、户式中央空调、户用中央空调、别墅式中央空词，也有称VRV、MDV、MRV等变频多联机组等等。
第一部分中央空调基础知识一、有关空调的基础知识1 、空调的基本概念2 、空调的分类3 、有关空调的常用术语4 、常用空调计量单位及换算5、几种常见空调主机形式6中央空调机组分类二、中央空调工作原理1 、空调的制冷工作原理2 、空调的制热工作原理3 、空调系统的组成部分第二部分中央空调方案设计基础知识介绍一、各类建筑物空调负荷估算值二、空调方案比较确定三、制冷主机选型四、末端设备选型1、风机盘管选型2、空调机组选型五、空调水系统设计1、空调水系统的设计原则2、各种空调水系统的优缺点比较3、冷却水系统设计4、冷冻水系统设计5、冷凝水系统设计六、空调风系统设计1、空调风系统设计原则2、空调气流组织分布3、空调风管管径及风口尺寸计算第三部分中央空调工程造价第四部分中央空调施工简介第五部分净化空调简介第六部分采暖工程简介第七部分部分经典案例介绍第一部分中央空调基础知识一、有关中央空调的基础知识1空调的基本概念1.1什么是空调？答：对空气进行适当的处理，使室内空气的温度、相对湿度、压力、洁净度和气流速度等参数能保持在一定范围内。
这种制造室内气候环境的技术措施，称为空气调节，简称空调。
1.2空气调节的任务？I答：在一定的范围内保持室内的温度和相对湿度，是空调最基本的任务。
空调环境要求的最佳温度和最佳相对湿度，分别称为温度基数和相对湿度基数。
空调环境允许的温度和相对湿度的波动值，称为空调精度。
舒适性空调对空调精度无严格的规定，工艺性空调、净化性空调对空调精度则有明确规定。
1.3什么是制冷剂，其工作原理是什么？答：在被冷却对象和环境介质之间传递热量，并最终把热量从被冷却对象传给环境介质的制冷机中进行制冷循环的工作物质。
其工作原理是制冷剂在蒸发器内吸收被冷却物质的热量而蒸发，在冷凝器中将所吸收的热量传给周围的空气或者水，而被冷却为液体，往复循环，借助于状态的变化来达到制冷的作用。
1.4什么是载冷剂，其工作原理是什么？答：将制冷装置的制冷量传递给被冷却介质的媒介物质。
家用中央空调的工作原理
家用中央空调的工作原理如下：
1. 制冷循环系统：中央空调通过压缩机将低温低压的制冷剂（通常是氟利昂）吸入，然后将其压缩成高温高压气体。
这个过程产生了大量的热量，被排出到室外。
2. 冷凝器：高温高压气体通过冷凝器，暴露在外部环境下，使制冷剂冷却并变为冷凝液。
冷凝器通常采用金属管和片状散热器，以增加散热表面积，并提高热量的散发效率。
3. 膨胀阀：冷凝液通过膨胀阀进入蒸发器，膨胀阀会控制冷凝液的流量并降低压力。
这样可以使制冷剂在低压和低温条件下蒸发。
4. 蒸发器：制冷剂进入蒸发器后，吸热并从低压低温气体变为低温低压蒸汽。
此时，蒸发器从外界吸取空气，并借助风扇循环，将冷风送入室内。
5. 压缩机：低温低压蒸汽被吸入压缩机，再次提高温度和压力，形成高温高压气体，循环往复。
这个循环过程通过不断的制冷剂循环和相变（蒸发和冷凝）来吸收室内热量，并将其排出到室外，从而实现室内空气的冷却和调节。
中央空调可以通过设置室内温度、风速、模式等参数来满足个人的舒适需求。

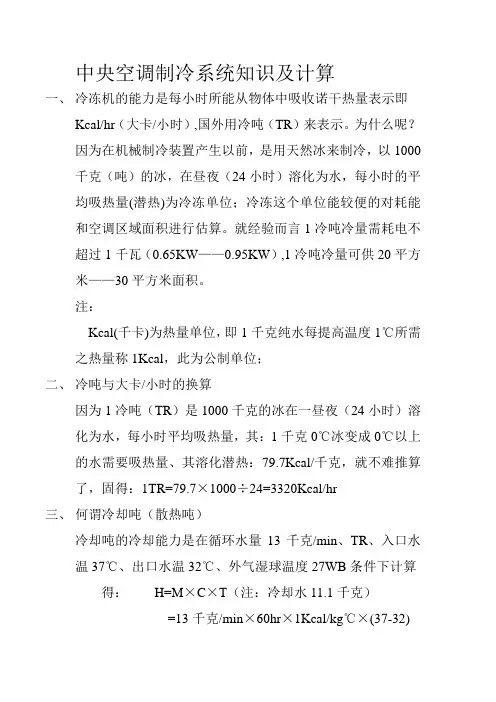

中央空调制冷系统知识及计算一、冷冻机的能力是每小时所能从物体中吸收诺干热量表示即Kcal/hr（大卡/小时）,国外用冷吨（TR）来表示。
为什么呢？因为在机械制冷装置产生以前，是用天然冰来制冷，以1000千克（吨）的冰，在昼夜（24小时）溶化为水，每小时的平均吸热量(潜热)为冷冻单位；冷冻这个单位能较便的对耗能和空调区域面积进行估算。
就经验而言1冷吨冷量需耗电不超过1千瓦（0.65KW——0.95KW）,1冷吨冷量可供20平方米——30平方米面积。
注：Kcal(千卡)为热量单位，即1千克纯水每提高温度1℃所需之热量称1Kcal，此为公制单位；二、冷吨与大卡/小时的换算因为1冷吨（TR）是1000千克的冰在一昼夜（24小时）溶化为水，每小时平均吸热量，其：1千克0℃冰变成0℃以上的水需要吸热量、其溶化潜热：79.7Kcal/千克，就不难推算了，固得：1TR=79.7×1000÷24=3320Kcal/hr三、何谓冷却吨（散热吨）冷却吨的冷却能力是在循环水量13千克/min、TR、入口水温37℃、出口水温32℃、外气湿球温度27WB条件下计算得：H=M×C×T（注：冷却水11.1千克）=13千克/min×60hr×1Kcal/kg℃×(37-32)=3900Kcal/hr式中：H为冷却吨TRM为每小时流量kg/hrC为水的比热Kcal/kgT为进出水温差四、冷冻机的EER表示什么EER为能源效率比值举例：如冷气能力3800Kcal/hr,消耗电力1854W，则EER为：3800Kcal/hr÷1854W=2.05Kcal/w·hr，即每小时消耗1KW的电力，能产生2050kcal的热量五、冷却水循环量由冷却吨（CT）的定义公式，如温差为5℃时可得M（kg/hr）=3900kcal/hr÷1kcal/kg÷5℃=780/hr=13/min如果温差4℃时可得M=3900÷4=975/hr=16.25/min附：。
中央空调系统基础知识采暖、通风以及空气调节的含义：采暖—又称供暖，指向建筑物提供热量，保持室内一定温度。
通风—用自然或机械的方法向空间送入和排除空气的过程。
空气调节—（简称空调），是为满足生产、生活要求，改善劳动卫生条件，用人工的方法使房间或密闭空间的空气温度、相对湿度、洁净度和气流速度等参数达到一定要求的技术。
物质状态：物质三态是什么？相互之间是怎么转换的？A、固态、液态、气态B、物质状态之间的相互转换：液态汽化成气态过程：吸热；气态液化成液态过程：放热；固态熔化成液态过程：吸热；液体凝固成固态过程：放热；固态升华成气态过程：吸热；气态凝华成固态过程：放热；注：固态—液态转换在冰蓄冷系统将会用到；改变状态将会储存大量的能量：潜热。
比热：使1克的某种物质温度升高1℃所需的热量。
显热：当物体吸热（或放热）仅使物体分子的热动能增加（或减少），即仅是使物体温度升高（或降低），并没有改变物质的形态，那么它所吸收（或放出）的热量。
潜热：当物体吸热（或放热）仅使物体分子的热位能增加（或减少），使物体状态发生改变，而其温度不变，那它所吸收的（或放出）的热称为潜热。
空调系统参数：温度定义：温度是用来表示物质冷与热的程度。
分为干球温度和湿球温度：干球温度是温度计在普通空气中所测出的温度，即我们一般天气预报里常说的气温。
湿球温度是指同等焓值空气状态下，空气中水蒸汽达到饱和时的空气温度，在空气焓湿图上是由空气状态点沿等焓线下降至100%相对湿度线上，对应点的干球温度。
用湿纱布包扎普通温度计的感温部分，纱布下端浸在水中，以维持感温部位空气湿度达到饱和，在纱布周围保持一定的空气流通，使于周围空气接近达到等焓。
示数达到稳定后，此时温度计显示的读数近似认为湿球温度。
焓的定义：焓是热力学中表示物质系统能量的一个状态函数，常用符号H表示。
数值上等于系统的内能U加上压强p 和体积V的乘积，即H=U+pV。
焓的变化是系统在等压可逆过程中所吸收的热量的度量，也就是物质所带能量的多少。
中央空调的基本知识与运行原理中央空调的基本知识与运行原理《中央空调的基本知识与运行原理》第一章：基本知识一、压力和压强1、压力办公桌面上放置一本书，这本书的重量由桌面支撑，称为办公桌承受书给予的压力，这个压力的方向是垂直向下指向地球球心的。
空气给地球表面以压力等，这都是压力存在的一些现象。
2、压强单位面积上所受到的压力大小称为压强。
P=F/S S-压力所作用的面积，F-S 面积上的压力。
应该注意，在制冷技术领域所说的压力数值实际上是指压强的大小。
二、大气压和压力单位1、大气压空气分子有一定的质量，气体分子不停的运动，空气对地球表面所产生的压力称为大气压力。
大气压的大小与位置高度和温度有关，即在海平面高度，纬度45℃位置，温度为0℃时所测得大气压力为标准大气压，其值为10Pa2、压力的单位，在国际单位制中，力的单位为牛顿（N ），面积的单位为平方米（㎡），压力单位为牛顿/平方米，称为帕斯卡，简称帕，用Pa 表示，即1Pa=1N/㎡在制冷技术中，帕德单位太小，常使用兆帕（MPa ）为单位，1MPa=10Pa1MPa=1000KPa（千帕）在工业上1Kgf/C㎡=9.8×10000Pa ≈0.1MPa使用压力表测得的压力俗称表压，是相对压力，实际上绝对压力应是表压+0.1Mpa 三、温度物质的冷热程度用温度计进行测量，凭人的感觉判断温度是不准的，容易产生错觉，如冬季在同样的温度下，当风速较大时，人会感觉冷。
摄氏温度（℃）：在一个标准大气压下，以水的冰点为零度，沸点为100度，把其间分为100等分，每一等分为摄氏一度，记作1℃把其间分为100等分，每一等分为摄氏一度，记作1℃ 华氏温度（℉）：在标准大气压下，以水的冰点为32度，沸点为212度，把其间分为180等分，每一等分为华氏一度，记作1℉ 开氏温度（K ）一般很少用三种温标的之间换算由摄氏温度换算成华氏温度F=9/5t+32 由华氏温度换算成摄氏温度t=5/9×(F-32)开氏温度与摄氏温度T=t+273 四、热量单位与换算1、工程单位制中，热量的单位为大卡（Kcal ），1大卡为1千克纯水在一个标准大气压下温度升高1℃所需要的热量。
中央空调相关知识点中央空调是现代建筑中常见的一种空调系统，它能够为整个建筑提供舒适的温度和空气质量。
在这篇文章中，我们将逐步了解中央空调的相关知识点。
1.什么是中央空调？中央空调是一种通过集中供冷和供暖的方式来调节室内温度的系统。
中央空调系统由一个或多个室外机组和室内机组组成，通过管道和风管连接，将冷（热）空气传输到各个房间或空间。
2.中央空调的组成部分中央空调系统主要由以下几部分组成：•室外机组：室外机组包括压缩机、冷凝器、排气扇等组件，它们负责制冷或制热并将热量释放到室外。
•室内机组：室内机组包括蒸发器、风扇、过滤器等组件，它们负责将冷（热）空气送入室内并确保空气的质量。
•管道和风管系统：管道和风管系统用于在室内和室外机组之间传输冷（热）空气。
•控制系统：控制系统包括温度控制器、传感器和操作面板等组件，用于监测和调节室内温度。
3.中央空调的工作原理中央空调系统的工作原理可以分为制冷和制热两个过程。
•制冷过程：在制冷过程中，室内机组中的蒸发器通过蒸发制冷剂吸收室内热量，使室内温度下降。
制冷剂在蒸发器中蒸发后，被压缩机吸入，经过冷凝器释放热量，并再次变为液体。
•制热过程：在制热过程中，中央空调系统通过改变制冷剂的流动方向，使室内机组中的蒸发器释放热量，将室内温度升高。
4.中央空调的优势中央空调相比单独使用空调设备有以下优势：•均衡的温度分布：中央空调可以确保整个建筑内的温度分布均匀，避免了部分区域过热或过冷的情况。
•节省空间：中央空调通过集中供冷和供暖，不需要在每个房间都安装空调设备，从而节省了空间。
•方便的控制：中央空调系统通常配备智能控制系统，可以通过调节温度控制器或使用移动设备进行远程控制。
5.中央空调的维护和保养为了确保中央空调系统的正常运行和延长使用寿命，需要进行定期的维护和保养，包括以下几个方面：•清洁过滤器：定期清洁或更换室内机组的过滤器，以保持空气质量和系统效率。
•检查制冷剂：定期检查制冷剂的压力和质量，确保制冷循环正常运行。

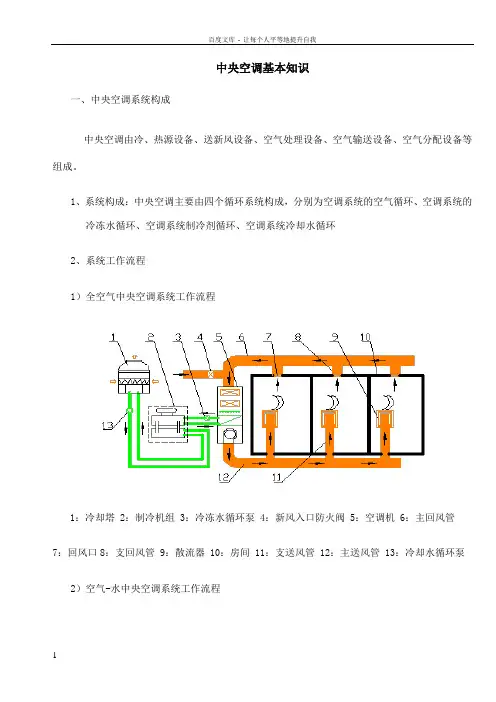

中央空调基本知识一、中央空调系统构成中央空调由冷、热源设备、送新风设备、空气处理设备、空气输送设备、空气分配设备等组成。
1、系统构成：中央空调主要由四个循环系统构成，分别为空调系统的空气循环、空调系统的冷冻水循环、空调系统制冷剂循环、空调系统冷却水循环2、系统工作流程1）全空气中央空调系统工作流程1：冷却塔 2：制冷机组 3：冷冻水循环泵 4：新风入口防火阀 5：空调机 6：主回风管7：回风口8：支回风管 9：散流器 10：房间 11：支送风管 12：主送风管 13：冷却水循环泵2）空气-水中央空调系统工作流程1：新风入口 2：室内空气循环 3：风机盘管 4：支风管 5：房间 6：散流器 7：回风口 8：新风主风管 9：冷冻水循环系统 10：冷冻水循环泵 11：制冷机组 12：防火阀 13：空气处理机组3、新风系统工作原理：室外的新鲜空气受到风处理机的吸引进入风柜，并经过过滤降温除湿后由风道送入每个房间，这时的新风不能满足室内的热湿负荷，仅能满足室内所需的新风量，随着室内风机盘管处理室内空气热湿负荷的同时，多余出来的空气通过回风机按阀门的开启比例一部分排出室外，一部分返回到进风口处以便再次循环利用（如图所示：）4、盘管系统工作原理：室内的风机盘管工作时吸入一部分由风柜处理后的新风，再吸入一部分室内未处理的空气经过工艺处理后，由风口送出能够吸收室内余热余湿的冷空气，使室内温度湿度达到所需要的标准，如此循环工作。
（如图所示：）5、中央空调风道内积尘的原因：室外空气经中央空调处理时，由于大多数粗精效过滤网仅能过滤3um 以上的悬浮颗粒物，其微细颗粒物则随风直接进入风道，而风道内表面虽然看似光滑，但其实际粗糙度远远高于微细颗粒物的大小，因此，这些微细的颗粒物随着空气滚动与风道内壁相互碰撞摩擦产生静电吸附越积越多，从而导致风道内壁的粗糙度越来越大，灰尘粘附加速进行，如此长年累月灰尘越积越厚最终形成较厚积尘。
中央空调系统的工作原理
中央空调系统是一种集中供冷、供热和通风于一体的空调系统，它包括室内机组和室外机组。
室内机组通过管道系统连接室外机组，实现空气的循环和温度的调节。
工作原理如下：
1. 制冷循环：室内机组中的压缩机将低温低压制冷剂吸入，通过压缩将制冷剂压缩为高温高压气体。
然后，高温高压气体通过冷凝器散热，变成高压高温液体。
接下来，高压高温液体通过膨胀阀经过膨胀，变成低温低压液体。
最后，低温低压液体通过蒸发器吸收空气中的热量，将空气冷却并循环送至各个房间。
2. 供热循环：室内机组可通过改变工作状态实现供热。
当需要供热时，室内机组中的换热器吸收室外机组产生的热量，将热量通过管道输送到各个房间。
3. 通风循环：除了制冷和供热，中央空调系统还能实现通风功能。
室内机组通过通风机将外界空气吸入，将室内空气与外界空气进行交换，保持室内空气的新鲜。
整个中央空调系统通过不同的工作模式和控制手段来调节室内温度，保持室内空气的舒适性和优质。
