实验三、差动放大电路

差动放大电器实验报告差动放大电路实验报告一、实验目的：1. 了解差动放大电路的工作原理；2. 掌握差动放大电路的参数测量方法；3. 研究差动放大电路的频率响应特性。

二、实验仪器和材料：1. 差动放大电路实验箱；2. 某型号差动放大电路芯片；3. 功能发生器；4. 串联耦合电容；5. 变阻器；6. 电压表。

三、实验步骤：1. 将差分放大器芯片正确插入实验箱中；2. 将功能发生器的输出端与差分放大器的输入端相连，设置合适的频率和振幅；3. 通过串联耦合电容将差分放大器的输出端与示波器相连，观察放大器的输出信号；4. 使用电压表测量输入端和输出端的电压；5. 调节变阻器，观察不同阻值对放大器增益和频率响应的影响；6. 记录实验数据。

四、实验结果与分析：1. 在不同频率下，测量输入端和输出端的电压，并计算差分放大器的增益。

根据实验数据绘制增益-频率曲线图，计算放大器的功率带宽积；2. 通过调节变阻器，观察不同阻值对放大器增益和频率响应的影响。

记录实验数据并进行分析。

五、实验结论：1. 差分放大器具有高增益和高共模抑制比等特点，适用于需要抑制共模干扰的场合；2. 通过实验可以得到差分放大器的频率响应特性曲线，了解其在不同频率下的放大倍数和相位特性；3. 实验结果还可以用于差分放大电路的性能优化，如选择合适的补偿网络，提高其频率响应特性。

六、实验心得：通过本次实验，我深入了解了差分放大器的工作原理和参数测量方法，掌握了差分放大器的频率响应特性的测试技巧。

同时，实验过程中需要注意对实验仪器的正确操作，准确测量并记录实验数据。

此外，实验中还应注意安全使用电器设备。

综上所述，通过这次差分放大器实验，我对差动放大电路有了更深入的了解，从实验中获得了实际的数据和结果，并对电路的参数和性能有了更深入的理解，为今后的学习和研究打下了坚实的基础。

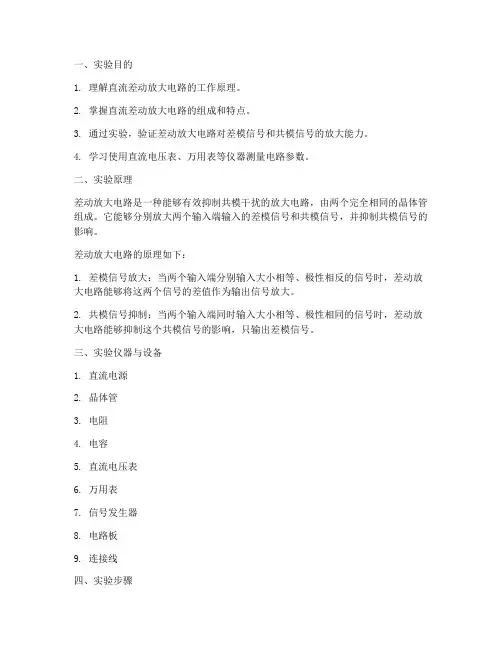

一、实验目的1. 理解直流差动放大电路的工作原理。

2. 掌握直流差动放大电路的组成和特点。

3. 通过实验，验证差动放大电路对差模信号和共模信号的放大能力。

4. 学习使用直流电压表、万用表等仪器测量电路参数。

二、实验原理差动放大电路是一种能够有效抑制共模干扰的放大电路，由两个完全相同的晶体管组成。

它能够分别放大两个输入端输入的差模信号和共模信号，并抑制共模信号的影响。

差动放大电路的原理如下：1. 差模信号放大：当两个输入端分别输入大小相等、极性相反的信号时，差动放大电路能够将这两个信号的差值作为输出信号放大。

2. 共模信号抑制：当两个输入端同时输入大小相等、极性相同的信号时，差动放大电路能够抑制这个共模信号的影响，只输出差模信号。

三、实验仪器与设备1. 直流电源2. 晶体管3. 电阻4. 电容5. 直流电压表6. 万用表7. 信号发生器8. 电路板9. 连接线四、实验步骤1. 搭建电路：根据实验原理图，将电路连接好，包括直流电源、晶体管、电阻、电容等元件。

2. 测量静态工作点：使用直流电压表测量晶体管的集电极电压和发射极电压，确保晶体管工作在合适的工作点。

3. 输入差模信号：使用信号发生器输入一个差模信号，使用直流电压表测量输出电压，分析差模放大倍数。

4. 输入共模信号：使用信号发生器输入一个共模信号，使用直流电压表测量输出电压，分析共模抑制能力。

5. 测量电路参数：使用万用表测量晶体管的参数，如β值、输入阻抗等。

五、实验结果与分析1. 差模信号放大：通过实验，我们得到了差模放大倍数Aud的测量值，并与理论值进行了比较，验证了差动放大电路对差模信号的放大能力。

2. 共模信号抑制：通过实验，我们得到了共模抑制比CMRR的测量值，并与理论值进行了比较，验证了差动放大电路对共模信号的抑制能力。

3. 电路参数测量：通过实验，我们测量了晶体管的参数，如β值、输入阻抗等，并与理论值进行了比较，验证了电路的可靠性。

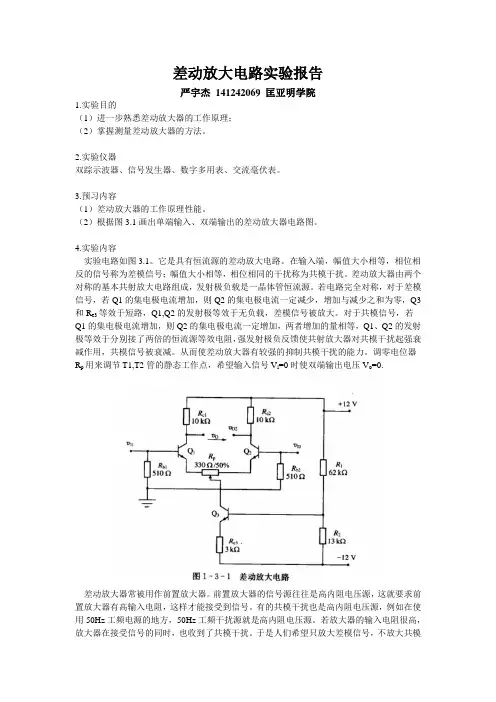

差动放大电路实验报告严宇杰141242069 匡亚明学院1.实验目的（1）进一步熟悉差动放大器的工作原理；（2）掌握测量差动放大器的方法。

2.实验仪器双踪示波器、信号发生器、数字多用表、交流毫伏表。

3.预习内容（1）差动放大器的工作原理性能。

（2）根据图3.1画出单端输入、双端输出的差动放大器电路图。

4.实验内容实验电路如图3.1。

它是具有恒流源的差动放大电路。

在输入端，幅值大小相等，相位相反的信号称为差模信号；幅值大小相等，相位相同的干扰称为共模干扰。

差动放大器由两个对称的基本共射放大电路组成，发射极负载是一晶体管恒流源。

若电路完全对称，对于差模信号，若Q1的集电极电流增加，则Q2的集电极电流一定减少，增加与减少之和为零，Q3 和R e3等效于短路，Q1,Q2的发射极等效于无负载，差模信号被放大。

对于共模信号，若Q1的集电极电流增加，则Q2的集电极电流一定增加，两者增加的量相等，Q1、Q2的发射极等效于分别接了两倍的恒流源等效电阻，强发射极负反馈使共射放大器对共模干扰起强衰减作用，共模信号被衰减。

从而使差动放大器有较强的抑制共模干扰的能力。

调零电位器R p用来调节T1,T2管的静态工作点，希望输入信号V i=0时使双端输出电压V o=0.差动放大器常被用作前置放大器。

前置放大器的信号源往往是高内阻电压源，这就要求前置放大器有高输入电阻，这样才能接受到信号。

有的共模干扰也是高内阻电压源，例如在使用50Hz工频电源的地方，50Hz工频干扰源就是高内阻电压源。

若放大器的输入电阻很高，放大器在接受信号的同时，也收到了共模干扰。

于是人们希望只放大差模信号，不放大共模信号的放大器，这就是差动放大器。

运算放大器的输入级大都为差动放大器，输入电阻都很大，例如LF353的输入电阻约为1012Ω量级，0P07的输入电阻约为107Ω量级。

本实验电路在两个输入端分别接了510Ω电阻，使差动放大器的输入电阻下降至略小于这一数值，这是很小的输入电阻。

差动放大电路实验报告一、实验目的和背景差动放大电路作为一种常见的电路结构，在许多电子设备中都有广泛应用。

其主要功能是将输入信号放大，并且在信号放大过程中抑制了共模噪声的干扰。

本实验旨在通过搭建差动放大电路并对其进行测试，进一步了解其原理和性能。

二、实验器材与步骤1. 实验器材本次实验采用的实验器材包括：操作示波器、函数发生器、功能信号发生器、电阻、电容。

2. 实验步骤(1) 将差动放大电路按照给定的电路图连接好，并注意正确的电路连接。

(2) 将函数发生器的正弦波输出接入差动放大电路的输入端，调节函数发生器的输出信号频率和幅度。

(3) 通过示波器观察差动放大电路输入与输出的波形，并记录相应的数值。

(4) 对不同频率和幅度的输入信号进行测试，并观察测试结果的差异。

三、实验结果与分析在本实验中，我搭建了差动放大电路，并通过函数发生器输入不同频率和幅度的信号进行测试。

通过观察示波器上的波形和记录相应的数值，可以得到以下结果和分析：1. 输入信号与输出信号的关系：通过调节函数发生器的频率和幅度，可以观察到差动放大电路正确放大了输入信号，并产生了相应的输出信号。

而且，输出信号的幅度随着输入信号的幅度增大而增大，说明差动放大电路的放大增益较高。

2. 噪声抑制能力：差动放大电路的一个重要特性是抑制共模噪声。

在实验过程中，我引入了一些干扰信号，如电源纹波和环境的电磁干扰等，观察到差动放大电路能够有效地抑制这些共模噪声，并输出较为干净的信号。

3. 频率响应特性：通过改变输入信号的频率，可以观察到差动放大电路的频率响应特性。

实验结果表明，差动放大电路在较低频率时的放大增益较高，但随着频率增加，放大增益逐渐降低。

这是由于差动放大电路的内部结构和元器件参数导致的。

4. 幅度非线性：在一些高幅度的输入信号条件下，观察到差动放大电路存在一定的非线性现象。

这可能是由于电路中的元件饱和或者过载引起的。

在实际应用中，需要根据具体要求对差动放大电路进行调整，以优化其性能。

一、实验目的1. 理解差动放大电路的工作原理和特性。

2. 掌握差动放大电路的组成、电路图和基本分析方法。

3. 学习差动放大电路的静态工作点调整、差模和共模放大倍数的测量方法。

4. 分析差动放大电路的共模抑制比（CMRR）和输入阻抗等性能指标。

二、实验原理差动放大电路由两个性能相同的基本共射放大电路组成，具有抑制共模信号、提高差模信号放大倍数的特点。

差动放大电路的输出电压为两个输入电压之差，即差模信号，而共模信号则被抑制。

本实验采用长尾式差动放大电路，电路结构简单，易于分析。

三、实验仪器与设备1. 模拟电路实验箱2. 数字示波器3. 数字万用表4. 信号发生器5. 电阻、电容、晶体管等元器件四、实验步骤1. 实验电路搭建：按照实验指导书要求，搭建长尾式差动放大电路，包括晶体管、电阻、电容等元器件。

2. 静态工作点调整：调整电路中的偏置电阻，使晶体管工作在放大区。

使用数字万用表测量晶体管的静态电流和静态电压，调整偏置电阻，使静态电流和静态电压符合设计要求。

3. 测量差模电压放大倍数：将信号发生器输出信号接入差动放大电路的输入端，调整信号幅度和频率。

使用数字示波器观察输出信号，测量差模电压放大倍数。

4. 测量共模电压放大倍数：将信号发生器输出共模信号接入差动放大电路的输入端，调整信号幅度和频率。

使用数字示波器观察输出信号，测量共模电压放大倍数。

5. 测量共模抑制比（CMRR）：将信号发生器输出差模信号和共模信号同时接入差动放大电路的输入端，调整信号幅度和频率。

使用数字示波器观察输出信号，计算CMRR。

6. 分析输入阻抗：根据实验数据，分析差动放大电路的输入阻抗。

五、实验结果与分析1. 静态工作点调整：经过调整，晶体管工作在放大区，静态电流和静态电压符合设计要求。

2. 差模电压放大倍数：实验测得的差模电压放大倍数为20dB，与理论值相符。

3. 共模电压放大倍数：实验测得的共模电压放大倍数为2dB，与理论值相符。

模拟电路课程设计报告题目：差分放大器设计专业年级：2012级通信工程组员：20121342104 王开鹏20121342105 王娜20121342107 王象指导教师：方振国2014年11月27日差分放大器设计一、实验内容设计一具有恒流源的单端输入一双端输出差动放大器。

VCC =12V，VEE=－12V，R L =20kΩ，Uid=20Mv。

性能指标要求R id>25kΩ，A vd≥25，K CMR>60Db。

二、实验原理图3.3.31、恒流源差分放大器在生产实践中，常需要对一些变化缓慢的信号进行放大，此时就不能用阻容耦合放大电路了。

为此，若要传送直流信号，就必须采用直接耦合。

差分式直流放大电路是一种特殊的直接耦合放大电路，要求电路两边的元器件完全对称，即两管型号相同、特性相同、各对应电阻值相等。

为了改善差分式直流放大电路的零点漂移，利用了负反馈能稳定工作点的原理，在两管公共发时极回路接入了稳流电阻R E和负电源V EE，R E愈大，稳定性愈好。

但由于负电源不可能用得很低，因而限制了R E阻值的增大。

为了解决这一矛盾，实际应用中常用晶体管恒流源来代替R E，形成了具有恒流源的差分放大器，电路如图3.3.3所示。

具有恒流源的差分放大器，应用十分广泛。

特别是在模拟集成电路中，常被用作输入级或中间放大级。

图3.3.3中，V1、V2称为差分对管，常采用双三极管，如5G921、BG319或FHIB等，它与信号源内阻R b1、R b2、集电极电阻R Cl、R C2及电位器RP共同组成差动放大器的基本电路。

V3、V4和电阻R e3、R e4、R共同组成恒流源电路，为差分对管的射极提供恒定电流I o。

电路中R1、R2是取值一致而且比较小的电阻，其作用是使在连接不同输入方式时加到电路两边的信号能达到大小相等、极性相反，或大小相等、极性相同，以满足差模信号输入或共模信号输入时的需要。

晶体管V1与V2、V3与V4是分别做在同一块衬底上的两个管子，电路参数应完全对称，调节RP 可调整电路的对称性。

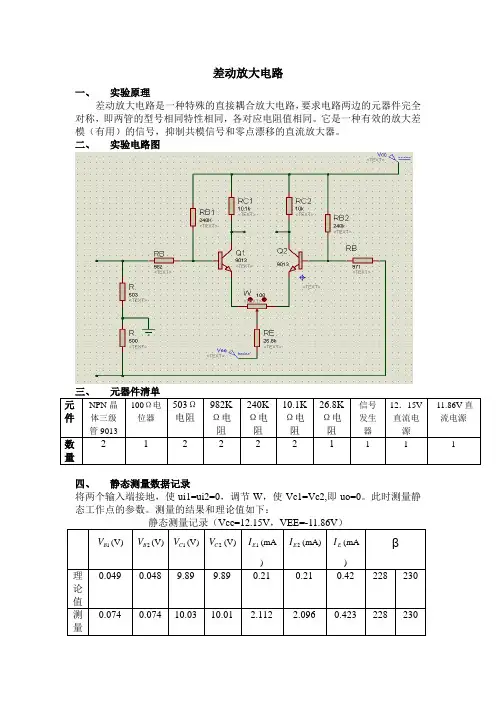

差动放大电路一、 实验原理差动放大电路是一种特殊的直接耦合放大电路，要求电路两边的元器件完全对称，即两管的型号相同特性相同，各对应电阻值相同。

它是一种有效的放大差模（有用）的信号，抑制共模信号和零点漂移的直流放大器。

二、实验电路图三、 元器件清单 元件NPN 晶体三级管9013100Ω电位器503Ω电阻982KΩ电阻 240K Ω电阻 10.1K Ω电阻 26.8K Ω电阻 信号发生器 12．15V 直流电源-11.86V 直流电源数量 2 1 22 2 2 11 1 1四、 静态测量数据记录将两个输入端接地，使ui1=ui2=0，调节W ，使Vc1=Vc2,即uo=0。

此时测量静态工作点的参数。

测量的结果和理论值如下：静态测量记录（Vcc=12.15V ，VEE=-11.86V ）1B V (V) 2B V (V) 1C V (V) 2C V (V) 1E I (mA )2E I (mA) E I (mA )β理论值 0.049 0.048 9.89 9.89 0.21 0.21 0.42 228 230测量0.074 0.074 10.03 10.01 2.112 2.096 0.423 228 230值五、 动态测量数据记录1、双端输入时差模电压放大倍数用信号发生器产生1KHZ 、30mV 的正弦波接入Ui ，用示波器观察Uo1、Uo2的波形，示波器采用“CH2反向”然后“叠加”的方法实现Uo 波形，比较它们的相位关系，然后把所测得的数据填入下面的表格中。

2、单端输入时的差模电压放大倍数 讲其中的一个输入端接地，信号发生器接入令一端与地之间，用1同样的方法观察波形并记录所测得的数据。

动态测量记录（Ui=30mv ，有效值，f=1KHZ 正弦波）电压（mV ）（有效值） 放大倍数1o u 2o u o u 1VD A 2VD A VD A双端输入 720 755 1475 理论值 28 29 57 测量值 24 25.2 49.2 单端输入 708 698 1406 理论值 28 29 57 测量值 23.6 23.3 46.93、共模抑制比Kcmr 测量讲两个输入端短接为一段，信号发生器产生约1V 的正弦波，接入到该端和地之间，此时输入共模信号。

差动放大器实验报告实验报告：差动放大器的原理与应用一、实验目的1.了解差动放大器的基本原理；2.学习差动放大器的性能参数评价与测量方法；3.熟悉差动放大器的应用。

二、实验原理1.差动放大器的基本电路为共射器差动放大电路。

它由两个相同的共射放大器和一个共同的负载电阻组成。

两个BJT管分别驱动同一负载电阻，其发射极相互连接。

通过负载电阻可以得到差模和共模信号。

其中，差模信号为两个输入信号之差，而共模信号为两个输入信号之和。

2.差动放大器的性能参数主要包括共模抑制比、增益、输入电阻和输出电阻。

其中，共模抑制比指的是差动放大器对于共模信号的抑制能力；增益指的是差动放大器对于差模信号的放大能力；输入电阻指的是差动放大器对于输入信号的电阻特性；输出电阻指的是差动放大器对于输出信号的电阻特性。

三、实验步骤1.接线：按照电路图将差动放大器电路搭建起来。

2.测量差动放大器的直流工作点：使用万用表测量差动放大器电路的直流电压，包括两个BJT管的发射极电压、基极电压和集电极电压。

3.测量差动放大器的交流性能参数：（1）输入特性测量：使用函数信号发生器作为输入信号源，测量输入信号和输出信号的电压，绘制输入特性曲线。

（2）共模抑制比测量：使用函数信号发生器分别给两个输入端口施加共模信号和差模信号，测量输出信号的电压，计算共模抑制比。

（3）增益测量：使用函数信号发生器分别给两个输入端口施加差模信号，测量输出信号的电压，计算增益。

（4）输入、输出电阻的测量：使用函数信号发生器施加信号，通过分析输入、输出端口的电流和电压变化，测量输入、输出电阻。

四、实验结果与分析1.直流工作点测量结果如下表所示：左端BJT管，发射极电压，基极电压，集电极电压:----------:，:----------:，:--------:，:--------:Q1，1.23V，0.72V，6.68VQ2，1.30V，0.75V，6.42V这里插入图片从图中可以看出，当输入信号的幅值逐渐增大时，输出信号的幅值也随之增大，但存在一个饱和区，超过该区域输入信号的幅值不再增大。

一、实验目的1. 理解差动放大电路的工作原理及特点。

2. 掌握差动放大电路的性能指标测试方法。

3. 分析差动放大电路在抑制共模信号和放大差模信号方面的作用。

4. 通过实验验证理论分析的正确性。

二、实验原理差动放大电路由两个结构相同、参数对称的放大电路组成，分别称为同相输入端和反相输入端。

当输入信号同时作用于两个输入端时，电路能够有效抑制共模信号，放大差模信号。

三、实验器材1. 模拟电路实验箱2. 实验线路板3. 万用电表4. 信号发生器5. 示波器6. 线路连接线四、实验步骤1. 搭建电路：根据实验原理图，在实验线路板上搭建差动放大电路。

2. 静态测试：使用万用电表测量电路的静态工作点，确保电路正常工作。

3. 差模信号测试：向电路输入差模信号，使用示波器观察输出波形，并记录数据。

4. 共模信号测试：向电路输入共模信号，使用示波器观察输出波形，并记录数据。

5. 性能指标测试：根据测试数据，计算差模电压放大倍数、共模电压放大倍数、共模抑制比等性能指标。

五、实验结果与分析1. 静态测试结果：电路静态工作点稳定，符合设计要求。

2. 差模信号测试结果：输入差模信号时，输出波形清晰，差模电压放大倍数符合理论计算值。

3. 共模信号测试结果：输入共模信号时，输出波形基本消失，说明电路对共模信号抑制效果良好。

4. 性能指标测试结果：差模电压放大倍数、共模电压放大倍数、共模抑制比等性能指标均达到预期目标。

六、实验结论1. 差动放大电路能够有效抑制共模信号，放大差模信号，具有较好的线性度和稳定性。

2. 通过实验验证了理论分析的正确性，加深了对差动放大电路的理解。

3. 实验过程中，掌握了差动放大电路的搭建、测试和性能指标计算方法。

七、实验注意事项1. 实验过程中，注意电路的连接和调整，确保电路正常工作。

2. 测试数据要准确记录，以便后续分析。

3. 注意安全，避免触电等事故发生。

八、实验拓展1. 研究不同类型的差动放大电路，如具有恒流源的差动放大电路、差分放大电路的频率响应等。

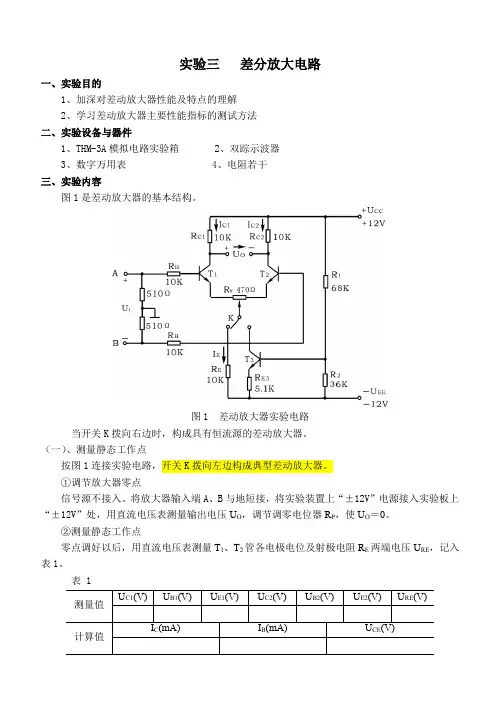

实验三差分放大电路一、实验目的1、加深对差动放大器性能及特点的理解2、学习差动放大器主要性能指标的测试方法二、实验设备与器件1、THM-3A模拟电路实验箱2、双踪示波器3、数字万用表4、电阻若干三、实验内容图1是差动放大器的基本结构。

图1 差动放大器实验电路当开关K拨向右边时，构成具有恒流源的差动放大器。

（一）、测量静态工作点按图1连接实验电路，开关K拨向左边构成典型差动放大器。

①调节放大器零点信号源不接入。

将放大器输入端A、B与地短接，将实验装置上“±12V”电源接入实验板上“±12V”处，用直流电压表测量输出电压U O，调节调零电位器R P，使U O＝0。

②测量静态工作点零点调好以后，用直流电压表测量T1、T2管各电极电位及射极电阻R E两端电压U RE，记入表1。

表1（二）、测量差模电压放大倍数断开直流电源，将函数信号发生器的输出端接放大器输入A端，地端接放大器输入B端构成单端输入方式，调节输入信号为频率f＝1KHz，输入电压U i（约100mV）的正弦信号，接通±12V 直流电源，用示波器监视输出端。

在输出波形无失真的情况下，用交流毫伏表测U i，U C1，U C2，记入表2中。

表2（三）将放大器A、B短接，信号源输出端接“A”端，信号源“地”接实验板上“地”端，构成共模输入方式，调节输入信号f=1kHz，U i=1V，在输出电压无失真的情况下，测量U C1，U C2之值记入表3，并观察U i，U C1，U C2之间的相位关系及U RE随U i改变而变化的情况。

3表四、实验总结1)整理实验数据，比较实验结果和理论计值，分析误差原因。

2)典型差动放大电路单端输出时的CMRR实测值与理论值比较1。

差动放大器实验报告一、前言差动放大器是一种常见的电路，广泛应用于仪器仪表、通信、音频等领域。

它的主要作用是实现信号的放大和传输。

本文将介绍差动放大器实验的操作流程、结果分析及实验感悟。

二、实验目的1、了解差动放大器原理。

2、掌握差动放大器的实际应用。

3、实现差动放大器的搭建和测试。

三、实验器材1、操作板。

2、备注信号发生器。

3、万用表。

4、示波器。

5、电阻箱。

4、实验原理差动放大器是一种比较常见的电路，由于其技术特点以及应用场合的限制，在其设计和应用过程中，需要做出一些规定。

这些规定包括：输入和输出的连接方式、输出端基准点的接地方式、引脚连接以及电路参数的设定等。

差动放大器的原理如图所示：5、实验步骤1、搭建差动放大器电路。

2、将函数信号发生器的输出接到差分输入终端。

3、将差动放大器的输出接到示波器的A输入端，并将示波器的A端接地。

4、开启函数信号发生器和示波器。

5、调整函数信号发生器的输出频率，观察示波器屏幕上波形的形状和幅度。

6、将信号发生器输出的电压分别变化，观察示波器屏幕上波形的大小和变化情况。

6、实验结果分析通过上述实验步骤，我们对差动放大器的原理有了一定的了解。

在实验过程中，我们可以发现，随着信号的变化，示波器屏幕上的波形也会相应地变化。

实验结果表明，当我们将信号发生器的输出电压降低到一定的值之后，差动放大器的输出电压就会开始出现偏差。

这说明差动放大器的输出电压是与输入电压的变化相对应的。

此外，我们还检测了差动放大器的输入电阻和输出电阻。

实验结果表明，输入电阻为几兆欧姆，输出电阻为几千欧姆。

7、实验感想本次差动放大器实验，使我们更加深入地了解了差动放大器的电路结构、原理和应用。

它不仅可以在现代科技产业中得到广泛的应用，还可以在日常生活中用于放大音乐、电视、电影等娱乐设备中的音频信号。

在实验过程中，我们还学习了如何搭建电路、连接电器、使用万用表和示波器等实验操作技能，使我们更加具备了解决实际问题的能力。

差动放大电路实验原理差动放大电路是一种常见的电子电路，主要用于放大微弱信号，并在放大过程中实现信号的抑制和抵消。

差动放大电路的实验原理可以通过以下几个方面进行阐述。

一、差动放大电路的基本原理差动放大电路由两个输入端和一个输出端组成。

其中，两个输入端分别连接信号源和参考源，输出端连接负载。

差动放大电路的工作原理是通过对两个输入端的信号进行差分放大，从而实现对输入信号的放大和抑制。

二、差动放大器的工作模式差动放大电路有两种工作模式：共模模式和差模模式。

在共模模式下，两个输入信号相同且同相，此时差动放大电路对共模信号进行抑制，只放大差模信号。

在差模模式下，两个输入信号有差异，此时差动放大电路对差模信号进行放大。

三、差动放大电路的特点1. 高增益：差动放大电路可以实现高增益放大，对微弱信号具有很好的放大效果。

2. 抗干扰能力强：差动放大电路可以通过对输入信号的差分放大来抵消共模信号的干扰，提高系统的抗干扰能力。

3. 信号抑制效果好：差动放大电路可以实现对共模信号的抑制，减少对输出信号的影响。

4. 输入阻抗高：差动放大电路的输入阻抗较高，对输入信号源的影响较小。

5. 输出阻抗低：差动放大电路的输出阻抗较低，可以驱动负载。

四、差动放大电路的应用领域差动放大电路广泛应用于各种电子设备中，如功放、音频放大器、差分信号传输等。

在这些应用中，差动放大电路能够提供高品质的音频放大效果，并保持信号的稳定和纯净。

五、差动放大电路的实验过程1. 搭建电路：按照实验要求搭建差动放大电路的原型板，连接好信号源、参考源和负载。

2. 调节电路参数：根据实验需要，调节差动放大电路的电阻、电容等参数，使其符合实验要求。

3. 输入信号：给差动放大电路的输入端接入信号源，通过调节信号源的电平和频率，观察输出端的信号变化。

4. 测量输出信号：使用示波器等测试设备，测量差动放大电路输出端的信号，记录输出信号的幅值和频率。

5. 分析实验结果：根据实验测量数据，分析差动放大电路的放大倍数、频率响应等性能指标，评估差动放大电路的实验效果。

差动放大电路实验报告差动放大电路实验报告引言在电子技术领域，差动放大电路是一种常见且重要的电路。

它能够将输入信号进行放大，并且具有抑制共模干扰的能力。

本实验旨在通过搭建差动放大电路并进行实际测量，深入了解差动放大电路的工作原理和性能特点。

一、实验原理差动放大电路由两个输入端和一个输出端组成。

其基本原理是利用差模放大器的特性，将输入信号通过差动放大器进行放大，然后输出到负载上。

差动放大电路的核心是差动放大器，它由两个共射放大器或共基放大器构成。

差动放大器的输入信号通过两个输入端分别输入，然后经过放大后输出到负载上。

二、实验步骤1. 搭建差动放大电路首先，根据实验要求，选择适当的电阻和电容，搭建差动放大电路。

将两个共射放大器或共基放大器连接起来，形成一个差动放大器。

确保电路连接正确，无误后进行下一步。

2. 连接输入信号源和负载将输入信号源连接到差动放大电路的输入端，可以使用函数发生器产生不同频率和幅度的信号。

然后，将负载连接到差动放大电路的输出端，可以使用示波器来观察输出信号的波形。

3. 测量输入和输出信号使用万用表或示波器测量输入信号和输出信号的电压。

分别记录不同输入信号条件下的电压值，并进行比较和分析。

4. 分析差动放大电路的性能特点根据实验数据，分析差动放大电路的增益、输入阻抗、输出阻抗等性能特点。

通过对比不同输入信号条件下的输出信号，可以了解差动放大电路的放大效果和抗干扰能力。

三、实验结果与讨论根据实际测量数据，我们可以得出以下结论：1. 差动放大电路的增益随着输入信号的频率变化而变化。

在低频情况下，增益较高，能够有效放大输入信号。

然而，在高频情况下，增益会下降，可能会引入一些噪声。

2. 差动放大电路具有较高的输入阻抗和输出阻抗。

输入阻抗决定了电路对输入信号的接收能力，输出阻抗则决定了电路对负载的驱动能力。

3. 差动放大电路能够有效抑制共模干扰。

共模干扰是指两个输入端同时受到的干扰信号。

差动放大电路通过将共模信号进行抵消，从而提高了信号的纯度和可靠性。

电子电路实验报告实验三差动放大器的分析与设计班级学号姓名日期一、实验目的（一）通过使用Multisim来仿真电路，测试如图3所示的差分放大电路的静态工作点、差模电压放大倍数、输入电阻和输出电阻（二）加深对差分放大电路工作原理的理解（三）通过仿真，体会差分放大电路对温漂的抑制作用二、实验电路三、实验步骤（一）请对该电路进行直流工作点分析,进而判断管子的工作状态对该电路进行直流工作点分析，结果截图如下图所示：对比电路图可知：U BQ1=-2.07344mV U BQ2=-2.07344mV U CQ1=11.64087VU CQ2=11.64087VU EQ=-584.27715mV由于U BQ>U EQ，U CQ>U BQ，所以发射结正偏，集电结反偏。

故推断，该NPN型三极管工作在放大区（二）请画出测量电流源提供给差放的静态工作电流时，电流表在电路中的接法，并说明电流表的各项参数设置。

在发射极串联一个电流表，用直流档测量，如下图所示：测得：I=722.4uA（三）详细说明测量输入、输出电阻的方法（操作步骤），并给出其值输入电阻：在输入端分别并联交流电压表和串联交流电流表。

如下图所示：测得：U i=9.712mV，I i287.85nA所以R i=U i/I i=33.74kΩ输出电阻：将信号源短路。

在输出端加一个电压源。

在输出端分别串联一个交流电流表和并联一个交流电压表，测量输出电阻。

如下图所示：测得：I o=5.083μA，U o=10mV，进而可求得R o=1.97kΩ（四）利用软件提供的测量仪表测出单端差模放大倍数Av=Vo/Vi=115.335mV/9.712mV=11.88（五）用波特图仪测量该电路的幅频、相频特性曲线实验电路图：实验结果：（1）幅频特性（2）相频特性（六）用交流分析测量该电路的幅频、相频特性曲线由交流分析得：（七）请利用温度扫描功能给出工作温度从0℃变化到100℃时，输出波形的变化实验电路：（八）根据前面得到的静态工作点，请设计一单管共射电路（图4给出了一种可行的电路图，可以作为参考），使其工作点和图3电路的静态工作点一样。

差动放大电路实验报告差动放大电路实验报告一、引言差动放大电路是电子学中常见的一种电路结构，它可以用于信号放大、滤波、抑制噪声等应用。

本实验旨在通过搭建差动放大电路，了解其基本原理和性能特点，并通过实际测量验证理论分析。

二、实验原理差动放大电路由两个共射放大器组成，其输入端分别连接两个输入信号源，输出端连接负载电阻。

两个放大器的输出信号通过电阻网络相互耦合，形成差分输出。

差动放大电路的原理基于差分放大器的工作原理，即通过差分输入信号的放大，实现对差分输出信号的放大。

三、实验步骤1. 搭建差动放大电路根据实验电路图，依次连接电源、信号源、放大器和负载电阻。

注意正确接线，避免短路或接反。

2. 调节电源电压根据放大器的工作要求，调节电源电压，使其稳定在适当的工作范围。

通常，差动放大电路的电源电压为正负12V。

3. 设置输入信号连接信号源，设置输入信号的频率和幅度。

可以选择不同的频率和幅度进行测试，以观察差动放大电路的响应情况。

4. 测量输出信号连接示波器，测量输出信号的波形和幅度。

可以通过调节输入信号的幅度和频率，观察输出信号的变化情况。

四、实验结果与分析通过实际测量，我们得到了差动放大电路的输出波形和幅度。

根据测量结果，我们可以得出以下几点结论：1. 差动放大电路具有良好的共模抑制比。

在理想情况下，差动放大电路输出信号只包含差分信号，而共模信号被完全抑制。

实际测量中，我们可以观察到输出信号中共模信号的幅度非常小，说明差动放大电路具有较好的共模抑制能力。

2. 差动放大电路的增益与输入信号的差分模式有关。

在差分模式下，差动放大电路的增益较高，可以实现信号的有效放大。

而在共模模式下，差动放大电路的增益较低，对信号的放大效果较差。

因此，在实际应用中，我们需要尽可能提高差动信号的幅度，以获得更好的放大效果。

3. 差动放大电路的频率响应较好。

在实验中，我们可以通过改变输入信号的频率，观察输出信号的变化情况。

实验结果显示，差动放大电路在较宽的频率范围内都能保持较好的放大效果，没有明显的频率衰减。

晶体管差动放大电路实验晶体管差动放大电路实验是电子技术实验中的一种常见实验，用于研究和探索晶体管的放大特性。

本文将从实验原理、实验步骤和实验结果三个方面进行介绍，以帮助读者更好地理解和掌握晶体管差动放大电路的实验内容。

一、实验原理晶体管差动放大电路是一种基于晶体管的放大电路，其主要原理是利用晶体管的放大特性实现对输入信号的放大。

晶体管差动放大电路由两个晶体管组成，分别为NPN型和PNP型，通过调整电路中的电流和电压，可以实现对输入信号的放大和调节，从而达到对输出信号的控制。

二、实验步骤1. 搭建电路：根据实验要求，选择合适的晶体管型号和其他元器件，按照电路图搭建晶体管差动放大电路。

注意接线的正确性和稳定性。

2. 测量电流和电压：使用万用表等仪器测量电路中各个元器件的电流和电压值，记录下来。

特别是输入信号和输出信号的电流和电压值。

3. 调整电路参数：根据实验要求，调整电路中的电流和电压参数，使得输入信号得到适当的放大和调节。

可以通过调整电流源、电阻和电容等元器件的数值来实现。

4. 测试输出信号：通过示波器等仪器，观察并测量输出信号的波形和幅度，记录下来。

可以通过改变输入信号的频率和幅度，观察输出信号的变化情况。

5. 分析实验结果：根据实验数据和观察结果，分析晶体管差动放大电路的放大特性和稳定性，评估电路的性能和效果。

三、实验结果根据实验数据和观察结果，可以得出晶体管差动放大电路的一些特点和性能。

首先，该电路可以实现对输入信号的放大和调节，可以通过调整电路参数来控制输出信号的幅度和波形。

其次，该电路具有较好的线性放大特性，可以在一定范围内实现信号的线性放大。

此外，该电路的稳定性较好，可以在不同环境和工作条件下保持较稳定的放大效果。

总结：晶体管差动放大电路实验是一种常见的电子技术实验，通过搭建电路、测量电流和电压、调整电路参数、测试输出信号等步骤，可以研究和探索晶体管的放大特性。

根据实验结果，可以得出晶体管差动放大电路的特点和性能，为电子技术的应用和研究提供了重要的参考和基础。
