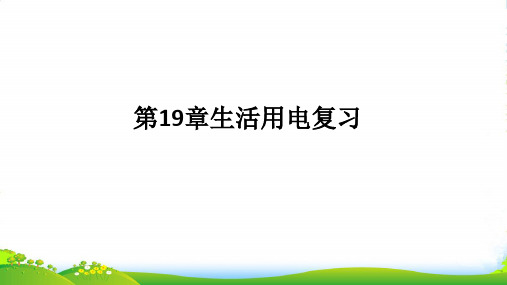

2018年中考物理总复习课件：第19章 生活用电

第一部分 教材知识梳理

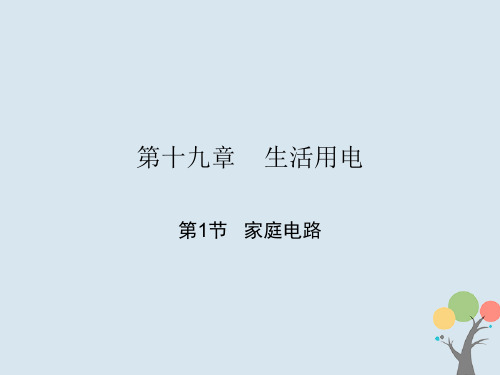

第十九章 生活用电
中招考点清单
课堂过关检测
河南五年中招
常考类型剖析 备考试题演练
河南五年中招
1. （’ 10 河南 2 题 2 分）我国家庭电路中 , 火
220 线与零线之间的电压为 _____V.用测电笔可
以辨别哪条是火线, 如图所示的两种使用方 乙 法中,正确的是 ____图.
第1题图
【解析】 家庭电路火线与零线之间的电压为 220 V，火线与地线之间的电压为220 V，地线与零线 之间的电压为 0 V；测电笔在使用的过程中，人
体是电路的一部分，所以手必须接触测电笔笔尾
的金属帽，只有这样，火线—测电笔—人体—大 地之间才能构成通路.
2. （’12河南11题2分）关于安全用电,下列说法 正确的是( A ) A. 有金属外壳的用电器的三脚插头 , 较长的脚 与该用电器的外壳相连 B. 用测电笔检查电路时,手不能接触笔尾金属 C. 控制家用电器的开关应与该用电器并联
家庭电路的连接
本类型近5年共考查4次,其中家庭电路连接考查 1
次、开关的连接考查 2 次、测电笔考查 1 次 , 主要
在选择题、填空题和作图题中考查.
例3（’14新疆建设兵团）请在图中用笔画线代替
导线,将图中的开关、螺口节能灯正确地接入家庭 电路. 如答图所示
例3题图
例3题答图
【解析】为了用电安全,开关应与用电器串联 ,
闸的基本原因是：所带负荷超限了，一般情况
是短路或负荷过重，故D错误.故选A.
3. （’13河南17题2分）如图甲是家庭电路中带有 控制开关的三孔插座 ,请在图乙中将其正确地连接
在电路中.
如答图所示
第3题图
第3题答图

分二
×。
分二
P总 = P1+ P2 + …+ Pn
用电器越多
总功率P总越大
U = 220 V
用电器的总功率过大是家庭电 路中电流过大的另一个原因。
I P总 U
电流I越大
分二
想想议议
如何避免家庭电路中因为电流过大而造成的危害呢？
电路发 生短路
电路中用 电器的总 功率过大
家庭电路中电流过大
在电路中安装保险装置，当电流达到一定值时保险丝就 被熔断或空气开关就跳闸
家庭电路
火线、零线、电能 组成 表、总开关、保险
装置、插座、电灯
作用
生 活
用电器总功率过大 家庭电路中电
用 流过大的原因
电 短路
安全用电
安全用电的原则 雷电时注意事项
合
（名校课堂）人教版物理中考之第十 九章《 生活用 电》一 轮复习P PT-优 秀课件 【标准 版本】
漏电保护器与空气开关的区别
补
漏电保护器是防止人员发生触电事故时进行保护的，比 如有人触电，则漏电保护器跳闸，自动关闭电源输出，避免 触电事故扩大造成人员伤亡。空气开关是过流保护用的，电 气线路过电流（包括短路），如不切断电源，则电气线路会 发热、起火或产生强烈电弧引燃其他易燃物，从而造成电气 火灾导致事故扩大。两者功能不一样不能相互替代。
分一
反馈练习二 请同学们暂停1分钟
分一
电给我们的生活带来了极大的方便，但是如果不注 意安全用电，所造成的危害和损失让人触目惊心。
1.（羊城晚报）2018年3月29日，河南焦作一影视厅发生罕见 惨剧——烧死74人 2.（厦门日报） 2018 年1月，世界文化遗产——武当山古建 筑群重要宫庙之一的遇真宫发生特大火灾，主殿在这场大火 中全部烧毁。 3.2019年全国火灾数据：2019年全国接报火灾23.3万起，有 52%系电气原因引起的

对应知识点练习
1.某同学家中的一个电灯不亮了，他用试电笔检查灯
座的两个接线头，发现试电笔的氖管都发红光，这是
因为（ ）
A.进户火线开路
B.进户零线断路
C.灯丝熔断
D.发生短路
答案：B
2.关于安全用电，下列说法正确的是（ ） A.试电笔可以辨别家庭电路中的火线和零线 B.发现有人触电后，立即用手把触电人拉离电源 C.熔丝被烧断，一定是电路中出现了短路故障 D.熔丝被烧断后，可用铜丝代替熔丝接上 答案：A
•
解析：本题考查家庭电路的组成和故障判断.家庭电路 中各用电器应该并联，A选项错误；控制用电器的开关 应接在火线与用电器之间，B选项正确；使用三孔插座 的目的是在用电器外壳漏电时能及时将电流导入大地， 防止发生触电事故，两孔插座没有这个作用,为了用电 安全，三脚插头不能插入两孔插座,C选项错误；闭合 开关S时，灯泡不亮，有可能是零线断路，也可能是火 线断路，D选项错误. 答案：B
3.如图中符合安全用电的要求是（ ） 答案：D
4.关于家庭电路和安全用电，下列说法正确的是（ ） A.家庭电路பைடு நூலகம்，开关可以直接接在零线和火线之间 B.家庭电路中，用铜导线替代熔丝更安全 C.在一个普通插线板上长时间同时使用多个大功率用 电器，没有安全隐患 D.三脚插头的一个插头是与用电器金属外壳相连的 答案：D
二、家庭电路中电流过大的原因
命题点：(1)家庭电路中电流过大的原因；(2)保险丝.
例2下列三个现象：①灯头里的两个线头相碰；②插座
中的两线头相碰；③照明电路的开关里两线头相碰.其
中可能引起保险丝熔断的是（ ）
A.①②③
B.①②
C.①③
D.②③
解析：灯头里的两个线头相碰、插座中的两线头相碰 都会造成电路短路，电路中电流很大，可能引起保险 丝熔断；照明电路的开关里两线头相碰，相当于开关 闭合，用电器工作，但不会引起保险丝熔断.故选B. 答案：B

3.有一盏接在照明电路上的白炽灯不亮了，用测电笔分别去接触灯头的两个接线柱，氖管 都发光，则此灯不亮的原因是( )
A.火线断了 B.零线断了
C.灯丝断了
D.开关短路
4.某家庭有45瓦的灯四盏，90瓦的电视机一台，300瓦的洗衣机一台，150瓦的电冰箱一个， 那么应选用额定电流为下面哪一数值的保险丝( )
2、安装规则与作用：
①电能表用来 测量电路消耗电能多少的仪器
。
②总开关安装在电能表 与保险丝 之间，用来控制整个电路
。
③保险盒内的保险丝可以在 电流过大 时，自动熔断 ，保护电路。
④灯座和插座是 并 联的。电灯的开关接在灯座与 火 线之间，与灯座串
联。
王继坤
二、 火线、零线、家庭电路的电源
• 1、进户的两条线中，一条已经与 大地 相连， 叫做零线，它与地面间的电压为 0V体将触电者与带电体分开 。
王继坤
•2.安全用电原则： （1）家庭电路中防止触电 措施开关必须接在火线上； 螺丝口灯泡，尾部接火线； 有金属外壳的电器，外壳要接地 （2）安全用电的原则： 不接触低压带电体，不靠近高压带电体；
王继坤
【拓展练习】
1如图所示的各情景中，符合安全用电原则的是 （ ）
王继坤
4．如右图所示的照明电路，闭合开关 S，灯泡 L 不亮，用测电笔分别测试 a、b、c 三点氖管均发光，
D 又用测电笔测试插座的两孔氖管都发光，该电路可能发生的故障是（
）
A．灯泡的灯丝断了
B．导线 bc 间断路
C．插座内部短路
D．进户线零线断路
王继坤
四.电流过大的原因
【导学过程】
1.电流过大的原因，同时工作用电器过多：（1）并联的用电器越多，电路中的总功率 增加，家庭电

请回答： (1)这几枚大头针相当于 开关 ；
(2)用笔将图中确定的断点区域的电热丝描出来(将虚线画 成实线)。
1、只要有坚强的意志力，就自然而然地会有能耐、机灵和知识。2、你们应该培养对自己，对自己的力量的信心，百这种信心是靠克服障碍，培养意志和锻炼意志而获得的。 3、坚强的信念能赢得强者的心，并使他们变得更坚强。4、天行健，君子以自强不息。5、有百折不挠的信念的所支持的人的意志，比那些似乎是无敌的物质力量有更强大 的威力。6、永远没有人力可以击退一个坚决强毅的希望。7、意大利有一句谚语：对一个歌手的要求，首先是嗓子、嗓子和嗓子……我现在按照这一公式拙劣地摹仿为：对 一个要成为不负于高尔基所声称的那种“人”的要求，首先是意志、意志和意志。8、执着追求并从中得到最大快乐的人，才是成功者。9、三军可夺帅也，匹夫不可夺志也。 10、发现者，尤其是一个初出茅庐的年轻发现者，需要勇气才能无视他人的冷漠和怀疑，才能坚持自己发现的意志，并把研究继续下去。11、我的本质不是我的意志的结果， 相反，我的意志是我的本质的结果，因为我先有存在，后有意志，存在可以没有意志，但是没有存在就没有意志。12、公共的利益，人类的福利，可以使可憎的工作变为可 贵，只有开明人士才能知道克服困难所需要的热忱。13、立志用功如种树然，方其根芽，犹未有干；及其有干，尚未有枝；枝而后叶，叶而后花。14、意志的出现不是对愿 望的否定，而是把愿望合并和提升到一个更高的意识水平上。15、无论是美女的歌声，还是鬓狗的狂吠，无论是鳄鱼的眼泪，还是恶狼的嚎叫，都不会使我动摇。16、即使 遇到了不幸的灾难，已经开始了的事情决不放弃。17、最可怕的敌人，就是没有坚强的信念。18、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下 去。19、意志若是屈从，不论程度如何，它都帮助了暴力。20、有了坚定的意志，就等于给双脚添了一对翅膀。21、意志坚强，就会战胜恶运。22、只有刚强的人，才有神 圣的意志，凡是战斗的人，才能取得胜利。23、卓越的人的一大优点是：在不利和艰难的遭遇里百折不挠。24、疼痛的强度，同自然赋于人类的意志和刚度成正比。25、能 够岿然不动，坚持正见，度过难关的人是不多的。26、钢是在烈火和急剧冷却里锻炼出来的，所以才能坚硬和什么也不怕。我们的一代也是这样的在斗争中和可怕的考验中 锻炼出来的，学习了不在生活面前屈服。27、只要持续地努力，不懈地奋斗，就没有征服不了的东西。28、立志不坚，终不济事。29、功崇惟志，业广惟勤。30、一个崇高 的目标，只要不渝地追求，就会居为壮举；在它纯洁的目光里，一切美德必将胜利。31、书不记，熟读可记；义不精，细思可精；惟有志不立，直是无着力处。32、您得相 信，有志者事竟成。古人告诫说：“天国是努力进入的”。只有当勉为其难地一步步向它走去的时候，才必须勉为其难地一步步走下去，才必须勉为其难地去达到它。33、 告诉你使我达到目标的奥秘吧，我唯一的力量就是我的坚持精神。34、成大事不在于力量的大小，而在于能坚持多久。35、一个人所能做的就是做出好榜样，要有勇气在风 言风语的社会中坚定地高举伦理的信念。36、即使在把眼睛盯着大地的时候，那超群的目光仍然保持着凝视太阳的能力。37、你既然期望辉煌伟大的一生，那么就应该从今 天起，以毫不动摇的决心和坚定不移的信念，凭自己的智慧和毅力，去创造你和人类的快乐。38、一个有决心的人，将会找到他的道路。39、在希望与失望的决斗中，如果 你用勇气与坚决的双手紧握着，胜利必属于希望。40、富贵不能淫，贫贱不能移，威武不能屈。41、生活的道路一旦选定，就要勇敢地走到底，决不回头。42、生命里最重 要的事情是要有个远大的目标，并借助才能与坚持来完成它。43、事业常成于坚忍，毁于急躁。我在沙漠中曾亲眼看见，匆忙的旅人落在从容的后边；疾驰的骏马落在后头， 缓步的骆驼继续向前。44、有志者事竟成。45、穷且益坚，不坠青云之志。46、意志目标不在自然中存在，而在生命中蕴藏。47、坚持意志伟大的事业需要始终不渝的精神。 48、思想的形成，首先是意志的形成。49、谁有历经千辛万苦的意志，谁就能达到任何目的。50、不作什么决定的意志不是现实的意志；无性格的人从来不做出决定。我终 生的等待，换不来你刹那的凝眸。最美的不是下雨天，是曾与你躲过雨的屋檐。征服畏惧、建立自信的最快最确实的方法，就是去做你害怕的事，直到你获得成功的经验。 真正的爱，应该超越生命的长度、心灵的宽度、灵魂的深度。生活真象这杯浓酒，不经三番五次的提炼呵，就不会这样可口！人格的完善是本，财富的确立是末能力可以慢 慢锻炼，经验可以慢慢积累，热情不可以没有。不管什么东西，总是觉得，别人的比自己的好！只有经历过地狱般的折磨，才有征服天堂的力量。只有流过血的手指才能弹 出世间的绝唱。对时间的价值没有没有深切认识的人，决不会坚韧勤勉。第一个青春是上帝给的；第二个的青春是靠自己努力的。不要因为寂寞而恋爱，孤独是为了幸福而 等待。每天清晨，当我睁开眼睛，我告诉自己：我今天快乐或是不快乐，并非由我所遭遇的事情造成的，而应该取决于我自己。我可以自己选择事情的发展方向。昨日已逝，

2.连接 a．输电线进户后第一接到_电__能__表__上，它用来显示所消耗的电 能。接下来是用户用电的总开关。 总开关的后面是保险装置。 开关、保险丝应接在__火___线上； b．螺丝口灯座的螺旋套应接在_零___线上，火线通过开关接到螺 丝口灯泡的尾部； c．家庭电路中各家用电器插座要__并___联接入电路中，而控制 用电器的开关应与用电器___串____联。
× 人接触A点或B点都不会触电
人接触火线，与地面形成闭合电
路，会触电（单线触电）
与零线接触不会触电
典例精析 例2 小明要将一个“一开三孔”开关（即一个开关和一个三孔插 座连在一起，如甲图所示）安装在新房里，乙图为从正面视察的 部分接线示意图，请你帮他将图乙中的电路连接完整，使开关控 制电灯，插座方便其他电器使用。
(2)常见的触电类型 a.双线触电：人体同时接触火线、___零__线_____触电； b.单线触电：人体同时接触__火__线__ 、大地触电； c.__电__弧__ 触电：高压带电体会在周围形成强大的电场，当人靠得 很近时，容易产生_电__弧___触电； d.__跨__步__电__压____触电：如果高压输电线掉落在地上，当人经过这 个区域时，两脚之间存在相当高的电压，称做“跨步电压”。这时 电流从一条腿流入，另一条腿流出，同样会产生触电事故。
6.三线插头和漏电保护器 (1)三线插头：标有“L”字样的插头接__火__线___ ，标有“N”字样的接 __零__线___，标有“E”字样的接_地__线____；标着“E”的插头和用电器的 __大__地___相连，插座上相应的导线和_金__属__外__壳___相连，该插头比另 外两个长，保证连接时最先和地线相连，断开时最后和地线分离开 。(插座的接法：左零右火上接地) (2)漏电保护器：控制插座的总开关上大多还装有漏电保护器，如果 站在地上的人不谨慎接触了火线，电流经过人体流入大地，这时， 总开关上的“漏电保护器”会迅速切断_电__流__ ，对人体起保护作用 。

三脚插头:插头上标着“L”字样的脚接_火__线,标着 “N”字样的脚接_零__线,标着“E”字样的脚接_地__线。 插头上标着“E”字样的脚和用电器的_金__属__外__壳__相 连,插座上相应的导线和室外的_大__地__相连。
(6)漏电保护器:装在控制插座的_总__开__关__上。当电流 流入大地时,它会迅速切断电流,起保护作用。 (7)用电器:连接在电能表、总开关、保险装置之后。
接线口 火线零线并排走,零线直接进灯座,火线接 诀 进保险盒,再过开关进灯座
【规避失分点】 (1)家庭电路中各部分连接的先后顺序不能调整。 (2)接大功率的用电器,一般只在火线上接保险丝。 (3)通过保险丝的电流小于或等于额定电流,且保险丝 的材料不能用铜丝、铁丝等其他导线替代。
【典例1】(2017·内江中考)对家庭电路的安装过程, 下列要求正确的是 世纪金榜导学号59944229( ) A.按照进户线→电能表→总开关→熔断器→用电器 顺序安装 B.控制各灯具的开关都应安在零线上 C.所有家用电器和插座都要串联,并且用电器与控制 它的开关也要串联 D.三孔插座有时不需要接地
2.如图,标有“L”字样的插头接_火__线,标有“N” 字样的插头接_零__线,标有“E”字样的插头接_地__线。
3.如图,假如人的一只手接触火线,另一只手接触零 线,这样,_人__体__、_导__线__和电网中的供电设备就构成 了闭合电路,大电流流过人体,就会发生_触__电__事__故__。
