序电流互感器使用说明 (1)

BEIJING DOCE CIENCIA Y TECNOLOGÍA CO., LTD.manualER-LH S e c u e n c i a c e r o d e l t r a n s f o r m a d o r d e c o r r i e n t e电力智能终端系列ER-LH系列零序电流互感器使用说明书北京一二科技有限公司北京市海淀区上地信息路1# (国际科技创业园电话:010 - 8289 3855 • 8289 3856 传真:010 - 8289 3556邮政编码:100 085网址:ã版权所有2006-2007ERS10.100 003.01目录1. 概述 (12. 型号说明 (13. 使用条件 (14. 技术参数 (15. 安装 (26. 定制 (27. 订货须知 (28.附录 (2ER-LH系列零序电流互感器(高灵敏度参数表 (3ER-LH系列零序电流互感器(高精度参数表 (4ER-LH XX Y系列圆形零序电流互感器主要技术数据 (8 ER-LH系列零序电流互感器选型参考 (8服务指南 (9ER-LH 系列零序电流互感器说明书ERS10.100.003.01 11 . 概述北京一二科技有限公司是北京市高新技术企业,有多年零序电流互感器的专业生产经验,产品质量优于国标GB1208-2006《电流互感器》,并通过了电力工业部电气设备质量检测中心型式试验。

产品已广泛用于电力、冶金、化工、煤炭、建材等行业,并有大量产品出口。

ER-LH 系列零序电流互感器(电缆型有各种容量、变比、准确级、准确限值系数的高精度零序电流互感器,还有与小电流接地选线等装置、各种继电器等配套的高灵敏度零序电流互感器,分一体式和组合式两类。

采用ABS 工程塑料外壳、树脂浇注而成,具有全密封、绝缘性能好、外形美观、灵敏度高、线性度好、运行可靠、安装方便等特点,规格品种多,适应各种继电器、各种装置的需要,也适应电力系统各种运行方式(中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地的需要。

电流型电压系列互感器应用说明电路图1 电路图2图1: 电容C及电阻r是用来补偿相移的。

通过软件补偿或不需要补偿相移的场合，电容C及电阻r 可以不接。

图中运算放大器为OP07系列，运算放大器的电源电压通常取±15V或±12V。

图1中反馈电阻R 和限流电阻R′要求温度系数优于50ppm，R′应注意功率选择，推荐使用状态是2mA/2mA。

如果您的AD转换是低电压输入，互感器可以直接并联一电阻，但采样电压不得大于0.5V有效值, 大于0.3V时角差会增大。

注：r计算公式请于我们公司技术部联系。

输出电压=输入V/ (R′+内阻)*R ,另外可调电阻进行微调,以达到输出电压的精度。

如果需要补偿角差，则需要确定补偿电容C及电阻r的值。

由于电容C微调时很不方便，所以需要微调电阻r，C为(CBB) 系列电容,图2: 是为有效值的≤3.53V AD转换而设计的，图中R和限流电阻R′要求温度系数优于50ppm,输出=输入V/ (R′+内阻)*R。

产品规格介绍：性能指标：输入电流2mA 隔离耐压>3000V AC输出电流2mA 线性范围0-10mA输入电压0～1000V 副边电阻160Ω输出电压0～8V 匝比1∶1相角差< 5′(经过补偿后) 工作温度-40℃～80℃比值差≤0.1% 线性度优于0.1%使用方法：RPT-206B是一种电流型电压互感器，典型应用电路如图所示。

输入额定电流为2mA,额定输出电流为2mA。

用户使用时需要将电压信号转换成电流信号。

推荐使用电路如图所示。

图中，R′是限流电阻，不论额定输入电压多大，调整R′的值，使额定输入电流为2mA，就满足使用条件。

副边电路是电流/电压变换电路，当需要电压输出时采用。

调整图中反馈电阻R和r的值可得到所需要的电压输出。

电容C1及可调电阻r′是用来补偿相移的。

电容C2和C3是400至1000pF的小电容，用来去耦和滤波。

两个反接的二极管是起保护运算放大器作用的，也可用一个100Ω左右的电阻代替。

220kV电流互感器使⽤说明书⼀、概述LVQB(T)-220W2(3)型电流互感器在额定频率50Hz、设备最⾼电压252kV的电⼒系统中作电⽓保护和测量⽤。

产品符合GB1208《电流互感器》国家标准。

SF6电流互感器特点：1、运⾏安全可靠，免维护、不燃烧、不爆炸；产品在线监测SF6⽓体压⼒，运⾏中可不停电补充⽓体。

2、⾼精度,计量级为0.2或0.2S。

3、动热稳定性好，低温升。

4、局部放电量在5pC以下,⽆介质损耗问题。

⼆、型号说明L V Q B (T) - □ W□污秽等级电压等级 kV带暂态保护绕组带保护绕组主绝缘介质为⽓体倒⽴式结构电流互感器三、使⽤条件1、安装场所：户外2、海拔：不超过2000m3、最⼤风速： 35m/s4、地震烈度：不超过9度5、污秽等级：Ⅲ级(Ⅳ级)及以下污秽地区6、环境温度：最低⽓温： -30℃最⾼⽓温： +40℃⽇平均⽓温不超过+30℃7、相对湿度：95%（20℃时）四、结构产品总体结构为倒⽴式结构。

由底座、瓷套、壳体及⼆次绕组等部分组成（见图1、图2）。

⼆次绕组位于壳体内，与⼀次绕组之间⽤SF6⽓体绝缘，并通过⽀持绝缘⼦固定到壳体上，其引出线通过底座内的⼆次接线端⼦引出供⽤户外接负载使⽤。

⼀次绕组通过串并联⽅式及⼆次绕组抽头可获得四种电流⽐。

壳体上⽅设置有压⼒释放装置。

瓷套采⽤⾼强瓷套(根据⽤户需要，也可采⽤硅橡胶复合绝缘套管)，能够承受5倍于产品额定⽓压的内压作⽤⽽不破坏，通过瓷套的上、下法兰分别与壳体和底座牢固地联结。

瓷套外绝缘公称爬电距离为6300mm(7812mm)，能适应Ⅲ级(Ⅳ级)污秽地区运⾏需要。

底座除起⽀撑设备、安装作⽤外，还设置有密度控制器、⼆次接线端⼦、SF6阀门及吸附剂等。

五、主要技术参数1、主要电⽓参数：见表⼀2、绝缘⽔平：额定短时⼯频耐受电压（⽅均根值） 460kV·1min或395kV·1min额定雷电冲击耐受电压（峰值1.2/50µs ） 1050 kV 或950 kV 3、SF 6⽓体额定压⼒ 0.40MPa (20℃) SF 6⽓体补⽓压⼒ 0.35MPa (20℃)4、产品年漏⽓率不⼤于1%5、产品内SF 6⽓体的含⽔量:出⼚值不⼤于250µL/L 运⾏值不⼤于500µL/L 6、产品局部放电⽔平:252kV （⽅均根值）下不⼤于10pC 175kV （⽅均根值）下不⼤于5pC表⼀主要电⽓参数注1、测量绕组（或保护绕组）的数量和准确级可根据⽤户需要制造，若⽆特别说明，制造⼚提供下列组合：0.5/0.5/10P15/10P15/10P15/10P15注2、测量绕组的仪表保安系数和保护绕组的准确限值系数可根据⽤户需要制造，若⽆特别说明，制造⼚提供下列参数：FS10和10P15。

目录
一、概述…………………………………………………………………………1 二、型号说明……………………………………………………………………1 三、使用条件……………………………………………………………………1 四、技术参数……………………………………………………………………1 五、安装…………………………………………………………………………2 六、定制…………………………………………………………………………2 七、订货须知……………………………………………………………………2 附录一、AK-LH 系列零序电流互感器（高灵敏度）参数表…………………3 附录二、AK-LH 系列零序电流互感器（高精度）参数表……………………4 附录三、AK-LHxxY 系列圆形零序电流互感器参数表………………………8 附录四、AK-LH 系列零序电流互感器选型参考………………………………8 附录五、AK-LH 系列零序电流互感器重量参考………………………………8 附录六、AK-LHS 系列零序电流互感器说明…………………………………9
5;10 6.5-1
5 10
10-1 5
80 196 165 49 173 M8 5;10 5;10 13-1
5;10 20-1
5
50/1
5
50/5 10P 10
75/1 10
75/5
5;10 5-1
5
10
5-1
100/1
5
100/5 10P
10
150/1
10
150/5
20
5;10
5
6.5-1
10
100 216 187 54 193 M8
75/5
5 5-1
10
100/1

L M ZJ1-0.66系列电流互感器符合标准：G B/T20840.2警告当电流互感器的一次绕组中通有电流时，严禁断开二次电路，否则电流互感器二次绕组所产生的高电压将危及设备和人身安全。

注意1 安装时，S2端应可靠接地。

2 长期工作电流不超过额定值，允许在1.2倍额定电流下作短时运行。

23 二次电路连接线截面积不小于1.5mm。

电路上的总阻抗不得超出标牌标注的二次负荷。

4 严格按照标牌标注的穿心匝数使用电流互感器。

5 避免同一互感器既作保护用又作测量用。

1 概述1.1 适用范围及主要用途L MZJ1-0.66系列为户内型电流互感器，适用于额定频率为50Hz，额定电压至0.66kV的交流电路中作电流测量、电能计量和继电保护用。

符合标准：GB/T20840.2 《第二部分：电流互感器的补充技术要求》。

1.2 使用环境条件a) 环境温度：（-5～40）。

b) 环境湿度：≤80%。

c ) 海拔高度：≤1000m 。

d ) 安装场所：户内，且无金属粉尘及剧烈震动的场所。

1.3 型号含义2 结构特征与工作原理2.1 结构互感器由树脂混合料将二次线圈、嵌装螺母等零部件固化成型。

中间窗孔供母排穿过。

二次线圈由高磁导率的优质取向硅钢带或纳米晶软磁合金带制作的环形或矩形铁芯与聚酯漆包圆线制作而成。

2.2 工作原理电流互感器是一种交流电流变换的电气设备，它串接在用电线路上，利用电磁互感的工作原理，将大小不一的电流变成一定大小的电流，便于用统一规格的电气仪表进行测量。

3 技术参数3.1 额定电压：0.66kV 。

3.2 额定频率：50Hz 。

3.3 额定安匝范围：50A t ~6000At 。

3.4 额定二次电流：5A ，1A 。

L M Z J 1 - 0.66额定电压（kV ）电流互感器母线式绕注绝缘设计序号加强绝缘4 外形、窗孔及安装尺寸见图1、图2、图3、图4和表1。

图1 规格：30、40图2 规格：50、60图3图1、图2左视图 图4 规格：80、100、140、1803.5 二次负荷功率因数：0.8（滞后）。

TY-LJ系列零序电流互感器保定市泰源电气有限公司目录一、概述 (3)二、型号含义 (3)三、使用条件 (3)四、产品类别及主要数据 (4)五、安装 (4)六、定制 (4)七、定货时请说明 (4)八、外形及安装尺寸 (7)九、主要技术参数 (7)十、现场电缆与互感器规格选择参数 (11)零序电流互感器使用说明一、概述保定市泰源电气有限公司是河北省高新技术企业，有多年零序电流互感器的生产经验，质量优于国标GB1208-1997《电流互感器》，并通过了电力工业部电气设备质量检测中心型式试验（武高所）。

我公司生产TY-LJ 系列，孔径φ80mm ～φ240mm 的零序电流互感器（电缆型），有各种容量、变化、准确限值系数的高精度零序电流互感器及与小电流接地选线装置、继电器等配套的高灵敏度零序电流互感器。

产品分整体式和组合式两类。

互感器采用工程塑料外壳，树脂浇注成全密封，外形美观、安装方便、节省安装空间，规格品种多，可适应各种保护装置的需要，和电力系统各种运行方式（中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地）的需要。

二、型号含义TY-L J XX X A.B.JTY-L J K XXX A.B.J三、使用条件1、环境温度： -10℃～60℃日平均气温不超过+40℃2、海拔高度≤1000m (高原使用时特殊定货)3、相对湿度≤85％4、周围介质无导电尘埃与导电金属或使绝缘损坏的腐蚀性气体、霉菌等。

泰源公司标记 电流互感器接地保护 类别内孔直径（mm ）组合式（开口式）四、产品类别及主要数据1、电压0.38～66KV2、电网频率50Hz3、同名端，一次由互感器正面“L1”侧穿入，二次为“K1”4、型号及数据、外形尺寸见图表。

五、安装1、整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。

2、开口式互感器安装可随时进行，具体安装方法如下：（1）、拆下互感器“K1'”、“K2'”的联接压片。

-5-
10P5 10P5 10P5 10P5 10P5 10P10、（10P5） 10P10、（10P5） 10P5 10P10、（10P5） 10P5 10P5 10P10、（10P5） 10P10 10P5 10P5 10P5 10P5 10P5 10P5 10P10、（10P5） 10P10、（10P5） 10P5 10P10、（10P5） 10P5 10P5 10P10、（10P5） 10P10 10P5 10P5 10P5 10P5 10P5 10P5 10P10、（10P5） 10P10、（10P5）
零序电流互感器使用说明书
5VA 5VA 5VA 5VA 5～7.5VA 5VA、（10VA） 5VA、（10VA） 10～15VA 5VA、（10VA） 15～20VA 15VA 15VA、（30VA） 20～30VA 2.5VA 5VA 5VA 5VA 5VA 5～7.5VA 5VA、（10VA） 5VA、（10VA） 10～15VA 5VA、（10VA） 15～20VA 15VA 15VA、（30VA） 20～30VA 2.5VA 5VA 5VA 5VA 5VA 5～7.5VA 15VA、（10VA） 15VA、（10VA）
-7-
10～15VA 5VA、（10VA）
15～20VA 15～20VA 15VA、（30VA） 20～30VA
2.5VA 5VA 5VA 5VA 5VA
5～7.5VA 5VA、（10VA） 5VA、（10VA）
10～15VA 5VA、（10VA）
15～20VA 15～30VA 15VA、（30VA） 20～30VA
10P10 10P20
表4
型号 QDSC-LXB60 QDSC-LXK60 QDSC-LXB80 QDSC-LXK80 QDSC-LXB100 QDSC-LXK100 QDSC-LXB120 QDSC-LXK120 QDSC-LXB160 QDSC-LXK160 QDSC-LXB180 QDSC-LXK180

4.1主要技术参数
1、板载精密微型电压互感器 2、板载高精内交流电压，右边VCC工作电压为DC 3-35V，电 位器可调节放大比例（放大范围0-100倍）。
4、输出端为交流电压信号，最大值不超过1/2VCC。
宝贝地址
/item.htm?spm=a1z10.3.w4002‐1995115880.15.0dF2X5&id=36815503779
联系我们
电 话： 86 755 83834706
移动电话： 18924605517
传 真： 86 755 83834706
公司地址： 广东省深圳市福田区 益田路3008号皇都广场B座1604
工厂地址： 深圳市龙华新区油松北路泉森创业园D栋714‐717
邮 编： 518000
公司主页： http://www.lctech‐
/item.htm?spm=a1z10.3.w4002‐1995115880.9.EizAoq&id=20031514720
三、单相交流电流互感模块使用说明
3.1宝贝实物图
1、板载精密微型电流互感器 2、板载高精度运放电路，对信号做精确采样和适当补偿等功能 3、模块可以测量5A以内交流电流，对应输出模拟量可以调节 4、理想状态下，输入电压VCC为3‐35V，可根据电位器（调节放大比例， 放大范围0-100倍）来调节所需输出电压，但是输出端（OUT）的最大电 压不会超出1/2 VCC。 5、输出信号是交流电压信号，且输出的信号电压最大值不会超过 1/2VCC。 宝贝地址：
隔离耐压用途
3000V 测量
密封材料
环氧树脂
工作温度
‐40°C — +70°C
5A交流电流互感模块使用说明
模块原理图

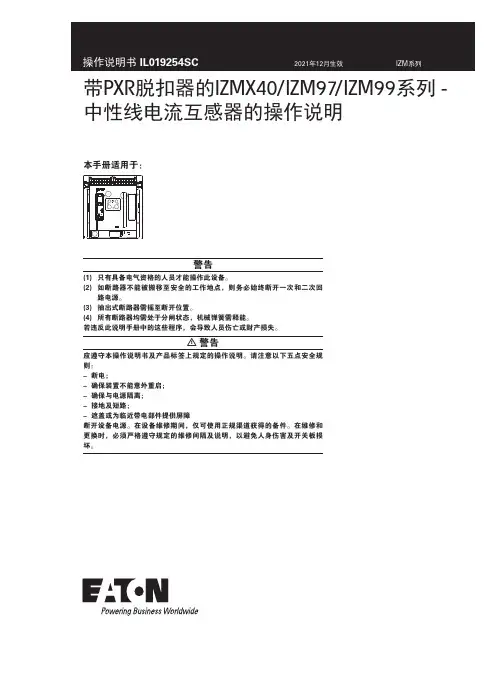

202112带PXR脱扣器的IZMX40/IZM97/IZM99系列 - 中性线电流互感器的操作说明本手册适用于：警告(1) 只有具备电气资格的人员才能操作此设备。

(2) 如断路器不能被搬移至安全的工作地点，则务必始终断开一次和二次回路电源。

(3) 抽出式断路器需摇至断开位置。

(4) 所有断路器均需处于分闸状态，机械弹簧需释能。

若违反此说明手册中的这些程序，会导致人员伤亡或财产损失。

ƽ警告应遵守本操作说明书及产品标签上规定的操作说明。

请注意以下五点安全规则：– 断电；– 确保装置不能意外重启；– 确保与电源隔离；– 接地及短路；– 遮盖或为临近带电部件提供屏障断开设备电源。

在设备维修期间，仅可使用正规渠道获得的备件。

在维修和更换时，必须严格遵守规定的维修间隔及说明，以避免人身伤害及开关板损坏。

2伊顿公司 /electrical第1部分：安装中性线电流互感器接地故障脱扣单元可以通过剩余电流互感技术来检测接地故障电流。

电源接地或零序互感技术需要一个不同的圆形环状互感器。

所有以下信息仅适用于剩余电流接地故障互感方法。

如果系统中性点接地并有剩余接地故障，但相线对中性线点之间没有接负载时，则不需要中性线电流互感器。

在这种情况下，需要在断路器二次接线端子位置11和12之间安装跳线（工厂安装）。

如果系统中性点接地，且相线到中性点有负载使用时，则中性线电流互感器（参见图2和3）必须被安装，用于在剩余电流接地故障检测中检测该负载。

它具有与断路器的相线电流互感器相同的变比。

中性线互感器采用空心线圈设计，并可用与断路器所有额定电流值I n （图1）组合使用。

在安装中性线电流互感器之前，必须拆除由工厂安装的、在二次接线端子位置11和12处的跳线。

详细的安装信息，请参见图2。

ƽ 重要信息互感器接线的极性至关重要。

务必始终注意安装图纸上的极性标记要求。

互感器上的白点就是极性标记。

为确保接地故障设备发挥恰当的性能，要进行现场测试，以确保符合国家电气规范230-95-C 条款要求。

http： //
附表二（保护用零序电流互感器技术参数）
保定市三辉电气有限公司产品说明书
型号
SH-LDHJ80 SH-LDHJ100 SH-LDHJ120
(开口式) SH-LDHJ80 SH-LDHJ100 SH-LDHJ120
(整体式)
SH-LDHJ140 SH-LDHJ160 SH-LDHJ180
额定电流比（A）
额定二次负荷（(Ω)）
40/1、 50/1
75/1、 100/1
1~3
150/1、 350/5
地脚
h
内螺孔
80
M10
95
M10
115
M10
118
M10
165
M12
165
M12
165
M12
准确级
5
地址：河北省保定市高开区竞秀街 295 号 E-mail： bdshdq@
-5电话：0312-3113229、2298082 传真：0312-3113690
二次零序电流 (A)
0.02-1 0.03-0.06
0.2 0.02-1 0.03-0.06
0.2 0.02-1 0.03-0.06
0.2 0.02-1 0.03-0.06
0.2 0.02-1 0.03-0.06
0.2 0.02-1 0.03-0.06
0.2 0.02-1 0.03-0.06
0.2 0.02-1 0.03-0.06
SH-LDHJ140
140
300
268
81
270
217
179 M12
SH-LDHJ160
160
300
268
81
270

目
录
一、概述…………………………………………………………………………1 二、型号说明……………………………………………………………………1 三、使用条件……………………………………………………………………1 四、技术参数……………………………………………………………………1 五、安装…………………………………………………………………………2 六、定制…………………………………………………………………………2 七、订货须知……………………………………………………………………2 附录一、AK-LH 系列零序电流互感器（高灵敏度）参数表…………………3 附录二、AK-LH 系列零序电流互感器（高精度）参数表……………………4 附录三、AK-LHxxY 系列圆形零序电流互感器参数表………………………8 附录四、 AK-LH 系列零序电流互感器选型参考………………………………8 附录五、 AK-LH 系列零序电流互感器重量参考………………………………8 附录六、AK-LHS 系列零序电流互感器说明…………………………………9
2. 型号说（A、B、J、Y） 内孔直径
零序电流 互感器
Y（一体式）缺省（组合式）
类别：A, 配合 DD11/60 型继电器 J, 高精度
B, 配合 DL11/0.2 型继电器 Y, 圆形
３．使用条件
1、环境温度–10℃～60℃ 2、海拔高度≤3000m (高原使用时特殊定货) 3、相对湿度≤90％
短时 热电 流 KA-S
4

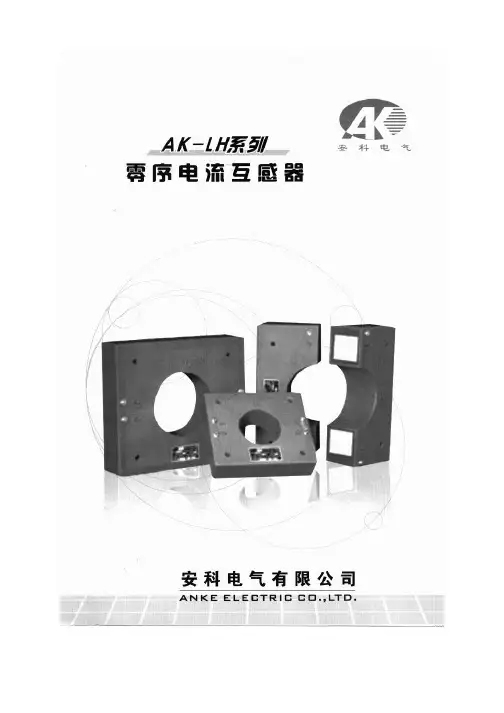

AK-LH 系列零序电流互感器说明书
额定输 型号 电流 比(A) 准 确 级 出 （VA） (COSΦ =0.8 滞 后) 50/1 50/5 75/1 75/5 100/1 100/5 150/1 AK-LHY120J (一体式) AK -LH120J (组合式) 150/5 150/1 150/5 200/1 200/5 250/1 250/5 300/1 300/5 及 以 上 50/1 50/5 75/1 75/5 AK -LHY140J (一体式) AK -LH140J （组合式） 100/1 100/5 150/1 150/5 150/1 150/5 200/1 200/5 250/1 250/5 300/1 300/5 及 以 上 10P 10P 20 30 5;10 5 20-1 5;10 20;30 5;10 10P 20 10 20 5;10 5 10 5 5;10 10-1 10P 10 5 10 10 5;10 5;10 5-1 140 300 268 81 270 M12 217 179 10P 5 10 5;10 5 5-1 5-1 30 5 10P 20 10 20-1 10P 10P 10P 5 10 10 5 10 10 20 30 5;10 20 5;10 5 10 5;10 5 10 5 5 5;10 5 13-1 10-1 120 236 205 59 213 M8 173 154 6.5-1 5-1 准确限 值系数

LBD-LCT型零序电流互感器精心整理编写：精心整理精心整理目录1.2.3.4. 外型及安装尺寸（所有互感器均提供整体式和开口式两种规格） (7)5. 安装使用说明 (18)6. 注意事项 (18)精心整理7. 现场电缆与互感器规格选择参数 (18)精心整理1.简介具有精Array绝缘性3.3同名端：一次由互感器正面“L1”侧穿入，二次为“K1”。

3.4型号及数据、外型尺寸详见后续图表。

3.5 普通零序电流互感器零序电流：一次侧输入电流1A～36A（36A以上定做），二次侧输出电流20mA～300mA，提供4个接线端子可选。

精心整理3.6二次负荷电阻：≤1.0Ω4.外型及安装尺寸（所有互感器均提供整体式和开精心整理精心整理精心整理精心整理备注：内径260mm及以上的普通零序电流互感器外型和安装尺寸订货时以图纸为准。

4.2特制零序电流互感器为适应电力行业电网扩容需要，我公司还生产各种大电流零序互感器，主要配合我公司MLN98微机小电流接地选线装置使用，应用范围较普通零序产品有显著扩大。

其性能、型号及尺寸如下:精心整理精心整理方形：单位：毫米精心整理精心整理精心整理精心整理1、产品型号、内孔直径；2、一次零序电流、二次零序电流（或电流比）；注：Ø8.5孔为通孔，可做为水平安装用。

圆形互感器外形尺寸图精心整理注：圆形互感器根据技术参数提供四位接线端子（K1、K2、K3、K4）和两位接线端子（K1、K2）两种规格。

5.安装使用说明5.1零序电流互感器要远离其它较强磁场或导磁体以防干扰造成影响。

5.25.7在安装6.1精心整理精心整理精心整理。

电流互感器说明书1，概述恩鸿电子致力于制造高精度电流互感器，所拥有的产品目前有四个系列，CTG系列/精密电流互感器、CTD系列/抗直流互感器、CTX系列/线性电流互感器、CTS系列/高精度电流互感器。

CTG系列为精密电流互感器，精度等级0.1级，广泛应用于电网用电测量电表以及智能电力系统中；CTD系列为抗直流分量电流互感器，能够检测直流分量电流，精度等级为0.1级，广泛应用于电网用电测量电表以及智能电力系统中；CTX 系列为线性电流互感器，在最大电流下具有良好的误差线性，精度等级为0.05级、0.02级；CTS系列为高精度电流互感器，采用专利号为CN102709042B“一种电流互感器”的发明专利技术生产，其测量精度分别为：0.02S级，0.01S级，0.005级，主要用于仪器仪表的交流电流测量。

2，引用标准JBT10665-2006《微型电流互感器》JJG 313-2010《测量用电流互感器检定规程》3，命名规则CTS1.5(6)A/5mA 0.02S15ΩCTS：器件系列号CTG: 精密电流互感器CTD: 抗直流分量电流互感器CTX: 线性电流互感器CTS: 高精度电流互感器1.5(6)A/5mA:一次侧额定输入电流为1.5A, 一次侧最大输入电流为6A, 二次侧电流额定输出电流为5mA0.02C 15Ω：精度等级为0.02级, 测试时的二次侧电阻为15Ω.0.2S = 精度等级0.2级0.1S = 精度等级0.1级0.05S = 精度等级0.05级0.02S = 精度等级0.02级0.01S = 精度等级0.01级0.005S = 精度等级0.005级4.选型参考 4.1 CTG 系列 误差范围：精度等级电流比误差（%）i δ∆相位误差±＇额定电流百分比数值 额定电流百分比数值15 20 100 Imax 1 5 20 100 Imax 0.2 ≤0.4 ≤0.2 ≤0.2 ≤0.2 ≤0.2 ≤30 ≤15 ≤10 ≤10 ≤10 0.1≤0.2 ≤0.1≤0.1≤0.1≤0.1≤15≤8≤5≤5≤5CTG5(60)/2.5mA0.1S15Ω红*P2 胶面P1 *黑5±190±10CTG5(80)/2mA0.1S15Ω红*P2 胶面P1 *黑5±190±10CTG10(100)/4mA0.1S15ΩP1 *红*黑 P2 盖板面100±104.2 CTD 系列 误差范围：精度等级电流比误差（%）i δ∆相位误差±＇额定电流百分比数值 额定电流百分比数值520 100 Imax 5 20 100 Imax 0.1≤0.1≤0.1≤0.1≤0.1≤12≤10≤5≤5抗直流分量比误差值（%）≤±2.8CTD5(60)/2mA0.1S15Ω±0.530,5±0.5白P2120±105±218±0.5P1 *胶面红*CTD5(80)/2mA0.1S15ΩCTD5(100)/2mA0.1S15Ω4.3 CTX系列误差范围：精度等级电流比误差（%）iδ∆相位误差±＇额定电流百分比数值额定电流百分比数值1 5 20 100 Imax 1 5 20 100 Imax0.05 ≤0.1 ≤0.05 ≤0.05 ≤0.05 ≤0.05 ≤8 ≤4 ≤2 ≤2 ≤2 0.02 ≤0.05 ≤0.02 ≤0.02 ≤0.02 ≤0.02 ≤4 ≤2 ≤1 ≤1 ≤1CTX5(10)/5mA0.1S15ΩCTX3(20)/2mA0.05S15ΩCTD5(100)/2.5mA0.05S15Ω4.4 CTS系列幅值误差（比差）±（％）幅值误差（比差）±（％）精度等级Imax 0.5Imax2In In 0.5In 0.2In 0.1In 0.05In 0.02In0.01In0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.02 0.04 0.01 0.01 0.01 0.01 0.01 0.01 0.01 0.01 0.01 0.01 0.02 0.005 0.005 0.005 0.005 0.005 0.005 0.005 0.005 0.005 0.005 0.01相位误差（角差）（′）相位误差（角差）（′）精度等级Imax 0.5Imax 2In In 0.5In 0.2In 0.1In 0.05In 0.02In 0.01In 0.02 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 1.2 0.01 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.6 0.005 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.3CTS系列电流互感器与ADC或计量芯片的连接方式如下：外形图:使用说明：CTS 系列电流互感器为三端输出的电流互感器，其中红线为电流输出正极，黑线为地线，白线为电流输出负极，使用时应在红线[电流输出正极]与黑线[地线]间接入电流取样电阻R1，在白线[电流输出负极]与黑线[地线]间接入电流取样电阻R2，电流取样电阻R1与电流取样电阻R2的为等值电阻，电阻的精度等级为0.1%或更高精度等级的低温漂电阻，建议采用如25ppm/℃，15ppm/℃，10ppm/℃，5ppm/℃的高精度低温漂电阻。

SC-LCT型零序电流互感器说明书保定双成电力科技有限公司SC-LCT型零序电流互感器技术使用说明书目录一简介 (1)二使用环境 (1)三零序电流互感器技术指标 (1)四型号说明 (1)五外型及安装尺寸 (2)1 普通零序电流互感器 (2)2 特制零序电流互感器 (2)3 大容量零序电流互感器 (3)4其它种类零序电流互感器 (4)5 普通及特制零序电流互感器外形尺寸图 (5)六使用说明 (5)七注意事项 (6)八现场电缆与互感器规格选择参数 (6)技术使用说明书 SC-LCT型零序电流互感器一、简介SC-LCT型零序电流互感器经电力部电力系统自动化设备质量检验测试中心检测，质量优于国标GBl208—1997《电流互感器》，广泛应用于电力、冶金、煤炭、铁路、石油、化工、建材等行业的供电系统中。

SC-LCT系列零序电流互感器是电缆型，外形设计为圆形和方形两种，采用ABS工程塑料外壳，树脂浇注成全密封，绝缘性能好，外型美观，具有灵敏度高、线性度好、运行可靠、安装方便的特点，其性能优于一般的零序电流互感器。

应用范围广泛，不仅适用电磁型继电保护，还能适用于电子和微机保护装置，特别是SC-LCT普通型零序电流互感器也能适应于零序电流在1A、2A的系统。

用户可根据系统的运行方式（中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地）选用相适应的零序电流互感器。

二、使用环境1、环境温度：-5℃～+60℃，日平均气温不超过+40℃。

2、相对湿度：＜95%。

3、海拔高度：≤3000m4、周围介质无导电尘埃与导电金属或使绝缘损坏腐蚀性气体、霉菌等。

三、零序电流互感器技术指标1、交流电压：0.4KV～66KV。

2、电网频率：50Hz。

3、同名端：一次由互感器正面“L1”侧穿入，二次为“K1”。

4、型号及数据、外型尺寸详见后续图表。

四、型号说明SC －LCT (Y / F) XX (T)定货时请提供如下数据：1、产品型号、内孔直径；2、一次零序电流、二次零序电流（或变比）；3、二次负荷容量（VA）或负载阻抗；4、准确级（如果有）；SC-LCT型零序电流互感器技术使用说明书五、外型及安装尺寸（所有互感器均提供整体式和开口式两种规格）1、普通零序电流互感器一次侧输入电流1A～36A（36A以上定做），二次侧输出电流20mA～300mA，与我公司微机小电流系统接地选线装置配套，二次负荷电阻：≤1.0Ω。

LH 零序电流互感器1.概述LH 系列零序电流互感器是我公司针对电力系统零序电流产生的特点，研制生产 的一种性能稳定，安全可靠的电缆型电流互感器。

可满足电力系统各种运行方式（中 性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地）的需要。

本公 司作为专业零序电流互感器生产厂家，根据电力系统特点生产的系列零序电流互感器 除满足一般要求外，还能满足一些场合的特殊要求，每只互感器可以同时满足三个变 比要求，同时具备公司常规产品的优良性能及特点。

该系列产品已广泛在电力、冶金、 煤炭、石化、建材等行业的供（配）电系统中大量使用。

2.特点（1）安装方便。

提供整体式和两半圆开启式两种。

开启式可在不断开电缆情况下 使用。

（2）品种多样。

内径 Φ80mm 、Φ100mm 、Φ120mm 、Φ140mm 、Φ160m 、 Φ180mm 、Φ200mm 、Φ220mm 、Φ240mm 可任意选择。

（3）外形美观。

外壳为 ABS 工程塑料，内部为环氧树脂浇注，全密封、高绝缘。

（4）性能可靠。

产品通过了电力工业部电气设备质量检验测试中心的检测试验。

线性度好、准确度高。

3. 型号说明内孔直径特殊要求大电流系统（无是小电流系统）互感器零序电流(m m )D L H D /T ——X X4.技术参数（1）交流电压：0.38-66KV（2）电网频率：50Hz（3）同名端：一次由互感器正面“L1(或P1)”侧穿入，二次侧为“K1（或S1）”等端子。

（4）型号，数据及外形尺寸详见图表。

5.安装方法（1）整体式互感器要在接好电缆头以前安装，电缆穿过互感器。

（2）开启式互感器可随时安装，方法如下：<1>拆下互感器K1'、K2'（或S1'、S2'）连接片及互感器内六角螺栓。

<2>将打开的互感器两个接触面擦净，涂上少许防锈油。

<3>仔细对齐两个接触面，拧紧内六角螺栓，在K1'、K2'（或S1'、S2'）上固定紧连接片。

零序电流互感器使用说明
一，型号含义：
LZH－L J /X
电流互感器
接地保护
X为圆形K（开口式）二，外形尺寸：
型号：LZH_LJK
零序电流互感器外型示意图
注：其中孔径为￠M，长为L高为H厚度为D，地脚中心距为E，B、C为四孔间尺寸，￠8.5孔为通孔，可做水平安装用。

型号：LZH-LXK型
注：其中孔径为Ф，长为L高为H厚为D，地脚中心距为A
三，外形安装尺寸：
LZH－LJK系列外形安装尺寸
LZH－LXK系列外形安装尺寸
三，LZH-LJK系列：常用变比（特殊变比根据客户要求设计制作）
LZH-LXK系列：常用变比（特殊变比根据客户要求设计制作）
四，现场电缆与互感器规格选择参数：
防冻防裂，环氧浇注树脂，外壳好。

1.用途本产品为配合接地检测用的高精度零序电流互感器，在电力、石油、化工、铁路、煤炭、纺织等各系统里的发电厂、变电站、开关站中，用于不接地系统、经消弧线圈接地系统(通称为小电流接地系统)的电力系统中0.6～66KV线路上，配合微机式接地检测装置或带接地检测功能的微机保护，选择出接地线路，正确切除故障。

本产品也可与共用发电机母线的中小型发电机的零序方向电流定子接地保护配套使用，保证定子接地保护有选择性准确动作。

本产品在原方（接地）电流很宽的范围内,从0.2A到100A均可保证足够的准确度，以保证在各种接地方式下接地选线的正确性。

本产品可与本公司生产的ATX-99型、北京天利自动化设备研究所生产的TLX-99型和国内、外各厂家生产的微机式接地检测装置或西门子公司、北京四方继保自动化公司、阿城继电器股份公司、黑龙江光宇集团公司和国内、外各厂家生产的带接地检测功能的微机保护配套应用，使之充分发挥作用，准确选出接地线路。

2.型号、规格2.1型号及其含义L J W Z -------------规格代号，见表1；------------------环氧树脂浇注式；--------------------与微机装置配套；-----------------------零序接地检测用；--------------------------电流互感器；2.2规格：见表1LJWZ-3、LJWZ-4和LJWZ-5型用于不接地系统或经消弧线圈接地系统(小电流接地系统);3.结构本互感器由铁心、绕组和π形电镀钢质支架等元、器件组成。

铁心是用优质高导磁合金材料卷绕制成的环形铁心,外形尺寸见图1、图2和图3。

使用时高压电缆或引线需由其内孔中穿过。

π形电镀钢质支架用于将本互感器按装在高压开关柜或电缆支架上，安装开孔尺寸见图4A和图4B。

安装方式有两种，一种是带支架的一般安装方式，安装开孔尺寸见图4（A）。

当安装互感器的位置很小时，可以将互感器的支架取下，直接利用安装支架的4个螺孔安装，此时安装开孔尺寸见图4（B）。
