高压带电显示验电器

高压验电器：GD 系列高压验电器由电子集成电路制成的声光批示，性能稳定、可靠。

具有全电路自检功能和抗干扰性强等特点。

GD 系列高压验电器适用于220V-500V 、6KV 、10KV 、35KV 、110KV 、220KV 、500KV技术参数：主要技术参数：1、使用环境：（一）环境温度：-25℃～+55℃（二）温度：20～96％（三）使用场合：户内和户外无雨天气。

2、主要技术指标：型号GD-10型GD-35型GD-110型GD-220型额定电压等级（KV）10 35 110 220起动电压（KV）0.15～0.4倍额定电压绝缘耐压（KV）44 105 290 440显示电源6VCSR44氧化银电池4粒动态功耗（W）≤0.12动态非电流≤0.20mA静态非电流≤3mA验电响应时间≤1清晰时可见距离≥6m绝缘管出厂试验采用分段方法进行耐压试验。

3GD系列声光显示高压交流验电器主要参数型号额定工作电压分类回缩长度伸展长度节数GD-1C型220V 袖珍型200 9308GD-10C型10KV 袖珍型200 9308GD-10A型10KV 携带型220 1080 10 GD-10型10KV 标准型300 118 0 6GD-35A型35KV 携带型250 1500 10 GD-35型35KV 标准型390 1680 6 GD-110型110KV 标准型530 2580 6 GD-220型220KV 标准型73主要技术参数：1、使用环境：（一）环境温度：-25℃～+55℃（二）温度：20～96％（三）使用场合：户内和户外无雨天气。

2、主要技术指标：型号GD-10型GD-35型GD-110型GD-220型额定电压等级（KV）10 35 110 220起动电压（KV）0.15～0.4倍额定电压绝缘耐压（KV）44 105 290 440显示电源6VCSR44氧化银电池4粒动态功耗（W）≤0.12动态非电流≤0.20mA静态非电流≤3mA验电响应时间≤1清晰时可见距离≥6m绝缘管出厂试验采用分段方法进行耐压试验。

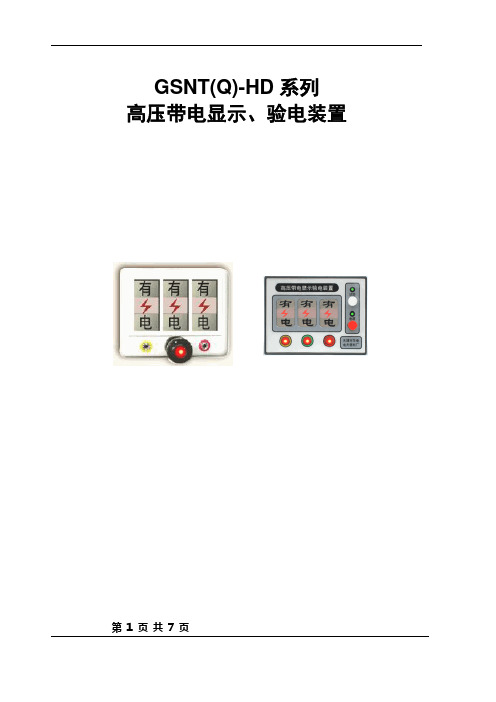

GSNT(Q)-HD系列高压带电显示、验电装置第 1 页共 6 页第 2 页 共 6 页 GSNT(Q)-HD 系列高压带电显示、验电装置（以下简称该装置）是一种安装在室内交流50Hz 、额定电压10kV-35kV 开关柜，与CG 系列传感器配合使用，通过有电显示和验电插件以反映电力设备是否带有运行电压并具有强制电气闭锁功能的安全装置。

该装置符合DL/T538-93《高压带电显示装置技术条件》和DL740-2000《电容型验电器》有关技术指标的综合要求，已通过电力工业部电力设备及仪表质量检测中心检测合格。

并通过华北电力集团公司科技成果“（2000）华北电评字13号”评审鉴定。

该项目获得北京市科技成果三等奖、华北电力集团公司科技成果二等奖并获得三项国家专利。

一、特点1、提示性强。

在高压设备带有运行电压时：验电插件的红灯闪烁；三相液晶显示窗分别显示出黑色的“有 电”字样和红色的符号。

以直观、醒目的方式提醒工作人员设备带电，以防止误入带电间隔或带电合接地刀闸等引起的人身、设备事故。

2、双重显示方式保证在明亮或阴暗环境下均能清晰可见。

3、寿命长，可达70000小时。

4、运行可靠。

双重显示为三相六套单独的组合部件，双重显示能源来自传感器，显示不受二次控制电源的影响，不会出现“误指示”。

无须经常维护，可长期不间断运行。

5、专设的验电装置可有效解决目前“五防”全封闭开关柜合接地刀闸前要“验电”必须强行解锁开柜门的问题。

6、组合灵活。

可以根据用户的需要分别组合成单纯液晶显示型、液晶显示+验电插孔型以及强制闭锁型等几种型式，适用于各种场合，也可以根据用户的需要增加核相功能。

7、可以反映非接地系统运行设备故障“接地”的相别。

8、该装置运行时，万一发生故障，可以在不打开开关柜门的情况下，检测或更换装置内部芯片，解决了停电处理难的问题。

二、主要技术指标1、使用环境：温度：-15℃ — +65℃；湿度：不大于95%；海拔高度：不大于1000米和不大于3000米两类（后者，请在定货时说明）。

10kV高压验电器的使用方法及注意事项10KV验电器是一款兼顾白天黑夜，室内室外均可使用的高压验电器，其内部设
置有过压保护、温度自动补偿，使之具备全电路自检功能，抗干饶性强。

且其自带电子自动型开关，采用大规模集成电路，保证了高压电、强电场下电路的正常运行。

使用方法及注意事项：
1、根据电气设备和线路所需额定电压选择合适电压等级的验电器。

2、验电器在使用前需用干净柔软的干燥软布进行擦拭，以防闪络和怕电现象。

3、使用前还需进行自检，按下自检开关，验电器会发出连续间断式声光报警信号。

如果没有无声光报警，此代表验电器出现问题，不能继续使用。

4、当验电器电池电压不足，电池欠压指示灯会自动发光显示，提示更换电池。

5、使用前应在同等级电压的带电设备上进行验电，确保正常后方可使用，以确保人身安全。

6、使用时必须将操作杆全部拉出后，方可进行验电操作。

7、验电器必须定期进行预防性试验，以保证其使用安全性能。

8、如遇损坏情况，不能擅自进行拆装处理。

9、验电器的存放需在空气流通、环境干燥的地点。

等电位高压带电显示器安装使用说明书光闪式等电位高压带电显示器（以下简称带电显示器）是一种直接安装在室内高压（10～35kV）电气设备上、直观显示出高压电气设备是否带有运行电压的强闪光型提示性安全装置。

当高压设备带有运行电压时，显示器发出闪光，警示人们高压设备带电；无高压带电时则无指示。

显示器符合DL/T538-93《高压带电显示装置技术条件》和DL740-2000《电容型验电器》有关技术指标的综合要求。

该显示器是利用静电感应原理，在高压设备周围电场的作用下，利用电场能达到强闪光高压带电显示目的。

它能准确可靠地将高压设备带电状况用闪光的方式显示，指示清晰、醒目。

使用带电显示器可以有效地防止由于人们对设备带电状况不掌握误触高压带电设备造成的高压触电事故及设备短路损坏事故。

对于防止带电挂地线、带电合接地刀闸事故，同样能起到显著的预防作用。

一、特点1、提示性强。

当高压设备带有运行电压时，该显示器能准确可靠地将高压设备带电状况用闪光的方式显示，带电显示直观、清晰、醒目。

用于提醒工作人员设备带电，以防止误入带电空间。

2、可靠性高。

利用静电感应的原理，在高压设备周围电场的作用下，利用电场能达到强闪光高压带电显示目的。

带电显示器不用电池或其他二次辅助电源。

3、长使用寿命。

可长期不间断运行10年显示部件和内部元件全部采用长寿命、高可靠性元件。

4、安装简便，免维护。

带电显示器设计有专用弹簧卡具，直接安装于高压电气设备上，在做好隔离措施的前提下可带电装、拆，处于等电位状态。

该显示器不受“过电压”影响，也不影响高压设备对地绝缘。

5、抗干扰性强。

分相显示，不受邻相（路）分相显示，不受邻相（路）干扰，不会出现“误指示”。

二、技术指标1.适用电压：10～35kV；2.工作频率：50Hz～60Hz；3.适用温度：-35℃～＋70℃；4.起动电压Ut:20％Uф≤Ut≤70％Uф5.使用场所：室内高压母线或者GG－1A、GSG高压开关柜内高压引线上；6.使用寿命：大于10年；7.外形尺寸：40×50×40mm；8.显示清晰度：3米以内清晰可辨；9.抗异相干扰能力：系统正常运行时，三相正常显示；系统缺相运行时，带电相正常显示；无电相不显示。

高压验电器的使用方法高压验电器是一种用于检测高压电器设备是否带电的工具，其使用方法对于电力工作者来说非常重要。

正确的使用方法不仅可以保证工作的安全，还可以有效地提高工作效率。

下面我们将详细介绍高压验电器的使用方法。

首先，在使用高压验电器之前，我们需要对设备进行检查。

确保高压验电器外观完好无损，电池电量充足，测量头和测量线没有损坏，以及开关和显示屏正常工作。

只有在设备状态良好的情况下，才能进行后续的操作。

接下来，我们需要正确佩戴个人防护装备。

包括绝缘手套、绝缘靴、绝缘工具等。

这些防护装备可以有效地保护我们免受高压电击的伤害，确保我们的安全。

在进行实际测量之前，我们需要先了解被测设备的电压等级，并选择合适的高压验电器进行测量。

在进行测量时，应该将测量头牢固地与被测设备的接地端相连，以确保测量的准确性。

在测量之前，我们需要按照高压验电器的使用说明书，进行设备的预热和校准。

这可以确保测量结果的准确性，避免因为设备问题导致误判。

在进行实际测量时，我们需要保持专注和细心，确保操作的准确性。

在测量过程中，应该仔细观察高压验电器的显示屏，确保能够准确读取测量结果。

同时，应该及时记录测量结果，以备后续分析和处理。

在测量完成后，我们需要及时清理和维护高压验电器。

清理设备表面的污垢和杂质，确保设备的正常使用寿命。

同时，需要定期对设备进行维护和检修，确保设备的性能和准确性。

最后，在使用高压验电器时，我们需要严格遵守相关的操作规程和安全规定，确保操作的安全性。

在遇到异常情况时，应该及时停止操作，并向相关部门报告，以免造成不必要的事故。

总之，正确的使用方法对于高压验电器来说非常重要。

只有严格按照操作规程进行操作，才能确保工作的安全和准确性。

希望以上介绍能够帮助大家更好地掌握高压验电器的使用方法，确保工作的顺利进行。

高压声光验电器正确操作方法高压声光验电器是一种用于测试电力系统中是否存在高压电的安全工具。

它通过发出声音和光亮的信号来警示操作人员，以确保安全操作。

正确操作高压声光验电器是非常重要的，下面将详细介绍正确的操作方法。

1. 检查设备在使用高压声光验电器之前，首先要检查设备是否完好无损。

检查电缆、接头、电源线以及电路是否正常工作，并确认电路没有漏电和短路现象。

如果发现任何故障或异常情况，应立即停止使用该设备，并请专业人士进行维修。

2. 穿戴个人防护装备在操作高压电力设备之前，必须穿戴适当的个人防护装备。

这包括绝缘手套、绝缘胶鞋、绝缘服、绝缘面罩、耳塞等。

这些防护装备能够有效地保护操作人员免受高压电的伤害。

3. 预先准备在使用高压声光验电器之前，应对要测试的电路进行充分的了解，包括电压、电流和电流方向等。

还需要了解电路的结构和连接方式，以便准确地使用验电器。

4. 连接设备将高压声光验电器的电源线连接到可靠的地线上，并插入电源插座。

然后将电缆连接到要测试的电路上。

确保连接牢固，无松动或漏电。

5. 启动设备按下高压声光验电器的开关，使其处于工作状态。

此时，设备会发出声音和光亮的信号，提醒操作人员是否存在高压电。

同时，验电器的指示灯也会显示电流的强弱和电流方向。

6. 测试电路仔细观察高压声光验电器的指示灯和发出的声音和光亮信号。

如果指示灯亮起、信号响起或发出闪烁等信号，说明存在高压电。

此时，应立即停止操作，断开电源，通知电力公司或专业人士进行检修。

7. 结束操作在测试完电路之后，应将高压声光验电器的电源切断，并拔出电源插头。

然后将电缆从电路上拆除，并将设备妥善存放在干燥通风的地方。

除了上述提到的操作方法，还需牢记以下几点：- 操作人员应具备足够的电力知识和实践经验，以便正确理解和解释验电器的信号。

- 在操作中要保持清醒，不得在疲劳或受到其他干扰时进行测试。

- 不可将高压声光验电器用于超出其额定电压范围的电路测试，否则会导致设备损坏甚至人身伤害。

高压验电器原理
高压验电器是一种用于检测电力设备和线路状况的工具。

该器件通过产生高电压，并利用放电现象进行测量。

其原理是基于电击效应和电晕放电现象。

首先，高压验电器内部装有高压发生器，可以将低电压转换成较高的电压。

这样就能够提供足够的电压用于作用于待测电器或线路上。

在待测目标被高压引线连接后，高压发生器会产生一个强电场。

当待测设备或线路中存在漏电或放电现象时，电子会在电场的作用下发生抽离，形成电晕现象。

这种电晕现象会在高压发生器的电极与被测电器之间发生放电，产生明显的电流和光现象。

通过观察电晕现象的强度和频率，使用者可以判断出待测设备或线路是否存在故障。

若电晕现象较强且频率较高，说明设备或线路可能存在漏电或强烈的放电。

而若电晕现象非常弱或消失，说明检测目标没有问题。

需要注意的是，高压验电器在使用过程中必须符合安全操作规程。

由于测试电压较高，一旦操作不当可能会导致触电危险。

因此，在进行高压测试时，必须佩戴绝缘手套和其他安全防护装备。

总之，高压验电器利用电击效应和电晕放电现象来检测设备或线路的是否存在漏电和放电问题。

它是一种方便快捷的工具，可用于电力设备维护和故障排除。

高压验电器的使用流程1. 简介高压验电器是一种用于检测高压线路是否带电的工具。

它通过感应高压电场，并发出警示信号来提醒用户。

本文档将介绍高压验电器的使用流程，以帮助用户正确高效地使用高压验电器。

2. 准备工作在使用高压验电器之前，需要进行一些准备工作，以确保使用安全和准确。

2.1 检查验电器首先，检查验电器的外观是否完好，没有明显损坏或松动的部分。

确保验电器的外壳没有裂纹或变形。

2.2 充电如果验电器需要电池供电，确保电池已充满。

连接电池充电器，根据说明书的要求进行充电。

2.3 佩戴个人防护装备在进行高压线路检测时，必须佩戴必要的个人防护装备。

这包括安全帽、绝缘手套、防护眼镜和防静电鞋等。

3. 高压验电器的使用步骤3.1 确定工作区域安全在开始使用高压验电器之前，必须确保工作区域安全。

排除所有可能存在的危险因素，如高压电线、湿漉漉的地面和可燃物等。

3.2 打开验电器按下验电器开关，打开验电器。

等待片刻，让验电器进行自检。

3.3 进行环境检测将验电器靠近高压线路，以感应电场。

观察验电器的指示灯或显示屏，确认是否有电压存在。

通常，如果有电压存在，验电器会发出声音或显示电压数值。

3.4 处理带电线路如果验电器检测到线路带电，需要做好相应的处理措施。

首先，确定带电线路的电压等级和电流大小。

根据安全操作规程，选择合适的个人防护装备，并确保在离线路足够远的位置进行操作。

3.5 记录检测结果对每个检测的高压线路，记录下其电压值和带电情况。

这将有助于后续的安全评估和维护工作。

3.6 关闭验电器使用完毕后，按下验电器的开关，关闭验电器。

4. 安全注意事项4.1 避免直接接触高压线路在操作过程中，绝对不要直接接触高压线路。

否则可能导致触电和严重的伤害。

4.2 使用合适的个人防护装备始终佩戴合适的个人防护装备，以减少事故的风险。

包括安全帽、绝缘手套、防护眼镜等。

4.3 使用合格的高压验电器只使用通过质量检测的合格高压验电器，避免使用劣质或损坏的设备。
