高压带电显示器原理高压带电显示器是一种利用高电压产生静电场实现图像显示的显示技术。
它通常由两个玻璃板之间夹层放置了一层带电涂层的塑料薄膜组成。
在一般的高压带电显示器中,正电荷被传递到显示区域,而负电荷被传递至其他区域。
这种方式允许显示器产生电场,通过变化电荷的性质来改变显示。
高压带电显示器的原理是基于电荷分布的改变来显示图像。
当正电荷被传递到屏幕上时,它会在屏幕上产生一个静电场。
这个静电场的强度可以通过调整电压来改变。
当静电场被改变时,带电涂层上的正电荷分布也会随之改变。
在高压带电显示器中,图像的显示是通过在屏幕上产生不同的静电场来实现的。
通过控制显示器中的电压,可以改变电荷的分布并在屏幕上形成不同的图案。
当电压增加时,屏幕上的正电荷也会增加,从而增加所产生的静电场强度。
反之,当电压减小时,屏幕上的正电荷也会减小,静电场强度也会减小。
高压带电显示器主要有两种类型:静电带电显示器和电子束带电显示器。
静电带电显示器使用带电粒子在屏幕上产生静电场,而电子束带电显示器则使用电子束在屏幕上产生静电场。
在静电带电显示器中,屏幕上的带电涂层被分成许多小单元,每个单元都与控制电路相连。
通过控制电路,可以改变每个单元的电荷量,从而改变屏幕上的静电场分布。
当带电涂层的电荷发生变化时,屏幕上的静电场也会发生变化。
作为结果,图像也会相应地改变。
电子束带电显示器使用电子束扫描屏幕上的带电涂层来产生静电场。
电子束可以通过控制电路来调整电压,从而改变屏幕上的电荷分布。
当电子束扫描屏幕时,带电涂层上的电荷分布也会发生变化,从而改变静电场的分布。
然后,这些静电场会影响屏幕上的亮度,进而形成图像。
通过改变静电场的强度和分布,可以改变屏幕上的亮度。
通过将许多单元组成一个显示区域,并控制每个单元的电荷量和电场强度,可以显示出复杂的图像。
总而言之,高压带电显示器通过产生静电场来显示图像。
通过控制电压和电荷的分布,可以改变静电场的性质,从而改变屏幕上的亮度和图像。
高压带电显示原理
高压带电显示原理是一种常见的电子显示技术,它利用了高压电场的作用原理。
高压带电显示原理中,一般采用的是带电粒子在电场中受力运动的方式。
当一个物体带有电荷时,它就具有了电场。
把带有电荷的物体放在两个带有电极的板之间,就会形成一个电场。
当电场中的正负电荷不平衡时,电荷会受到电场力的作用而发生运动。
在高压带电显示原理中,常用的带电粒子有两种,一种是正离子,一种是电子。
当这些带电粒子进入电场时,它们会受到电场力的作用,沿电场线运动。
如果带电粒子运动到了一个特定的位置,它们可能会与其他物质相互作用,从而产生可见的现象。
以正离子为例,当它们进入电场时,会受到电场力的作用,向负电荷方向运动。
当正离子运动到光敏材料上时,正离子会与光敏材料相互作用,产生化学反应。
这种化学反应可能会导致光敏材料的颜色发生变化,从而在人眼中形成可见的显示效果。
而以电子为例,当电子进入电场时,会受到电场力的作用,向正电荷方向运动。
当电子运动到荧光材料上时,电子会与荧光材料相互作用,激发荧光材料的原子或分子。
被激发的原子或分子会发射出可见光,从而形成可见的显示效果。
综上所述,高压带电显示原理是利用带电粒子在电场中受力运
动的原理,通过与光敏材料或荧光材料相互作用,产生化学反应或荧光发射来实现显示效果。
这种显示技术在电子产品中得到了广泛应用,如CRT显示器和离子风扇等。
灯处于休止状态时,强制闭锁回路仍处在工作状态。
显示带电状况的指示灯均采用高亮度、长寿命发光二极管,有效地克服了原先设计时采用氖灯易损坏的缺陷,为此本公司设计了新Ⅰ、Ⅱ、Ⅲ型显示器,去掉了专为延长氖灯寿命而设置的直键开关,使显示带电状况的指示灯随时反映所处设备的带电状况,有效地消除了误判断的隐患,确保安全操作,同时又延长了显示器的使用寿命。
核相型显示器面板上设置了相位测试端,运用相位比较器,可以对双电源进行相位比较。
先将比较器一端的插头插入运行电源开关柜上核相型显示器面板上的某一相位测试端,然后把比较器另一端的插头,分别插入待定电源开关柜上面核相型显示器面板上的三个相位测试端,观察比较器指示灯发光情况。
(相位相同时,比较器指示灯不亮;相位不相同时,比较器指示灯亮)6安装开孔尺寸6.1传感器传感器的外形尺寸与安装尺寸(见表2)。
6.2显示器显示器的外形尺寸与安装开孔尺寸(见图1~5)。
7安装、使用、维修7.1装置在出厂前,已严格进行了出厂检验,检验合格的产品,方可出厂。
用户在装置安装投运前,应进行下列各项试验:7.1.1传感器工频耐受电压试验单独进行单独对传感器进行工频耐受电压试验时,必须注意:将传感器的二次接线端和下嵌件(即接地端)连在一起接地,参见图8。
7.1.2显示器7.1.2.1起辉试验:对装置的高压端施加15%额定相电压值时,显示器的指示灯应发出可见光。
7.1.2.2起控试验:对装置的高压端施加65%额定相电压时,强制型显示器应可靠闭锁。
7.1.2.3传感器的A、B、C三相与显示器的a、b、c三相应互相一一对应。
7.2安装7.2.1装置在安装前,应进行必要的清扫工作,装置安装应平整、紧固可靠、电气接触良好。
7.2.2装置中的传感器与显示器之间的连接绝缘导线的标称截面积不得小于0.75mm2的多股铜导线,而且必须相序对应。
显示器的接地绝缘导线的标称截面积不得小于1.5mm2的多图1Ⅰ型显示器外形、开孔尺寸图图2Ⅱ型显示器外形、开孔尺寸图图3Ⅲ型显示器外形、开孔尺寸图图4Ⅳ型显示器外形、开孔尺寸图图5Ⅴ型显示器外形、开孔尺寸图图6提示型端子接线图图7强制闭锁端子接线图图8传感器工频耐受电压试验接线图图9传感器结构示意图。
浅谈高压带电显示装置的原理及使用时的注意事项[摘要]:本文介绍了高压带电显示装置的原理,并提出高压开关柜中使用时的注意事项。
1.引言高压带电显示装置是一种可以直接安装在室内电气设备上,可以直观显示出电气设备是否带有运行电压的具有提示性安全装置。
带电显示装置的提示方式一般是当设备带有运行电压时,该显示装置的指示灯会发出闪光,警示高压设备已带电,无高压电时则无指示。
能够防止运行和检修人员误入带电间隔、带负荷误拉合、带电合接地开关等误操作,造成人身、设备等事故发生,成为高压设备的必备装置。
1.高压带电显示装置的工作原理及分类高压带电显示装置,通过抽压电容芯棒,从高压带电回路中抽取一定的电压作为显示和闭锁的电源,用于反映装置设置处的带电状态,并能强制闭锁开关网门。
电压指示和强制闭锁的工作,均受同一高压信号所控制,但电路系统又是相互独立的;只要高压回路带电,那么即使显示电路和闭锁电路同时出了故障,电磁锁仍处于闭锁状态,因此产品的防误闭锁可靠性大,安全度高”。
高压带点显示装置用以提示高压设备带电状况和强制闭锁有关设备(接地刀闸、开关柜门、网门等),是保证安全的重要措施之一,包括传感器和显示器两个部分。
显示器分为提示性显示器和强制性显示器,前者用于提示高压带电设备的带电状况,起防误与安全的提示作用,后者除具有提示性功能外,还可与电磁锁等防误锁具配合使用,用于强制闭锁开关柜操作手柄及网门等,达到防止带电合接地刀闸,防止误入带电间隔常用的高压带电显示装置分位以下三类:1.1接触式高压带电显示装置接触式高压带电显示装置1.2非接触式高压带电显示装置非接触式高压带电显示闭锁装置是种新型的防止电气误操作装置即感应式高压带电显示装置是一种新型的非接触式高压带电检测装置。
该装置采用先进的微处理器技术和传感技术,不与高压带电体直接连接,能感应电场信号,准确反映高压带电体带电情况,并有可靠的闭锁功能。
产品符合 DL/T538-2006 准要求,具有抗干扰能力强、安全可靠、安装方便等优点,是户内高压电气设备用来防止误入带电间隔和防止电气误操作的首选装置。

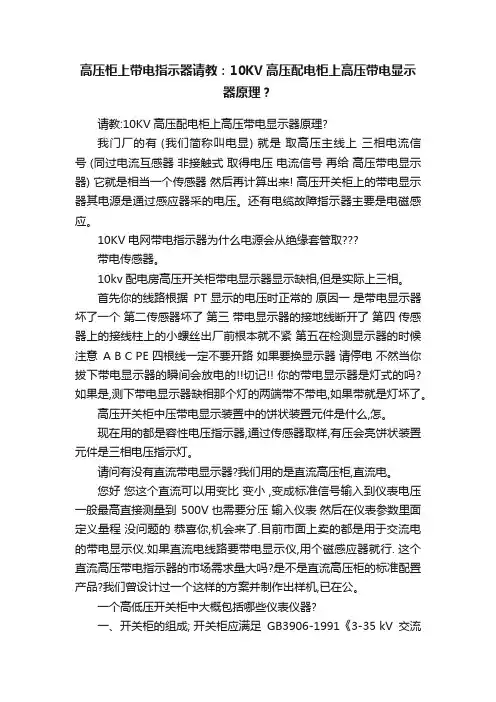

高压柜上带电指示器请教:10KV高压配电柜上高压带电显示器原理?请教:10KV高压配电柜上高压带电显示器原理?我门厂的有 (我们简称叫电显) 就是取高压主线上三相电流信号 (同过电流互感器非接触式取得电压电流信号再给高压带电显示器) 它就是相当一个传感器然后再计算出来! 高压开关柜上的带电显示器其电源是通过感应器采的电压。
还有电缆故障指示器主要是电磁感应。
10KV电网带电指示器为什么电源会从绝缘套管取带电传感器。
10kv配电房高压开关柜带电显示器显示缺相,但是实际上三相。
首先你的线路根据PT 显示的电压时正常的原因一是带电显示器坏了一个第二传感器坏了第三带电显示器的接地线断开了第四传感器上的接线柱上的小螺丝出厂前根本就不紧第五在检测显示器的时候注意A B C PE 四根线一定不要开路如果要换显示器请停电不然当你拔下带电显示器的瞬间会放电的!!切记!! 你的带电显示器是灯式的吗?如果是,测下带电显示器缺相那个灯的两端带不带电,如果带就是灯坏了。
高压开关柜中压带电显示装置中的饼状装置元件是什么,怎。
现在用的都是容性电压指示器,通过传感器取样,有压会亮饼状装置元件是三相电压指示灯。
请问有没有直流带电显示器?我们用的是直流高压柜,直流电。
您好您这个直流可以用变比变小 ,变成标准信号输入到仪表电压一般最高直接测量到500V 也需要分压输入仪表然后在仪表参数里面定义量程没问题的恭喜你,机会来了.目前市面上卖的都是用于交流电的带电显示仪.如果直流电线路要带电显示仪,用个磁感应器就行. 这个直流高压带电指示器的市场需求量大吗?是不是直流高压柜的标准配置产品?我们曾设计过一个这样的方案并制作出样机,已在公。
一个高低压开关柜中大概包括哪些仪表仪器?一、开关柜的组成; 开关柜应满足GB3906-1991《3-35 kV交流金属封闭开关设备》标准的有关要求,由柜体和断路器二大部分组成,具有架空进出线、电缆进出线、母线联络等功能。

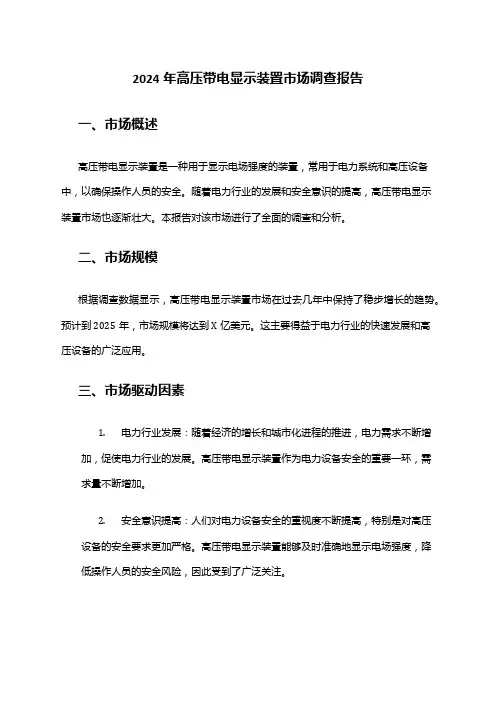

2024年高压带电显示装置市场调查报告一、市场概述高压带电显示装置是一种用于显示电场强度的装置,常用于电力系统和高压设备中,以确保操作人员的安全。
随着电力行业的发展和安全意识的提高,高压带电显示装置市场也逐渐壮大。
本报告对该市场进行了全面的调查和分析。
二、市场规模根据调查数据显示,高压带电显示装置市场在过去几年中保持了稳步增长的趋势。
预计到2025年,市场规模将达到X亿美元。
这主要得益于电力行业的快速发展和高压设备的广泛应用。
三、市场驱动因素1.电力行业发展:随着经济的增长和城市化进程的推进,电力需求不断增加,促使电力行业的发展。
高压带电显示装置作为电力设备安全的重要一环,需求量不断增加。
2.安全意识提高:人们对电力设备安全的重视度不断提高,特别是对高压设备的安全要求更加严格。
高压带电显示装置能够及时准确地显示电场强度,降低操作人员的安全风险,因此受到了广泛关注。
3.技术进步:高压带电显示装置的技术不断创新,产品性能逐渐提高。
新型材料和先进技术的应用,使装置更加稳定可靠、精确度更高,进一步提升了市场需求。
四、市场竞争格局目前,高压带电显示装置市场竞争较为激烈,主要的竞争者包括国内外一些知名厂商。
他们通过产品创新、研发投入、品牌营销等方式来争夺市场份额。
部分市场领导者在技术研发方面具有较大优势,但也面临来自新进入者的竞争压力。
五、市场前景与发展趋势1.市场前景广阔:随着电力行业的不断发展和用电需求的增加,高压带电显示装置市场的前景十分广阔。
预计未来几年市场规模将继续增长。
2.技术创新带动市场:随着科技的进步,高压带电显示装置将不断提升产品性能,包括测量范围、准确度和响应速度等方面。
同时,还将集成更多的智能化功能,以满足用户的个性化需求。
3.市场竞争加剧:由于市场前景广阔,越来越多的企业进入高压带电显示装置市场,加剧了竞争压力。
企业需要不断提升自身技术实力和产品质量,积极开拓市场,以保持竞争优势。
六、结论高压带电显示装置市场是一个正在快速发展的市场,在电力行业发展和安全意识提高的推动下,市场规模逐渐扩大。
高压带电显示器(电压等级不同,启辉电压、闭锁电压不同)不能混用。
主要指标
额定频率:50/60Hz 二次电源:交流220V
额定电压:3.6-40.5Kv 辅助接点控制器:AC250V7A或DC30V7A
启辉电压:10%-45%Un 选配传感器:根据用户需求可配10pF或110pF的电压传感器开孔尺寸:91x44(mm)
装置分类
a、.按额定电压等级分为:3、6、10、27.5、35KV;
b、按传感器使用环境条件分为:普通型、加强绝缘型(全工况型);
c、按按感器结构及安装尺寸分为:见表2;
d、按显示器功能分为:T型、Q型;
e、按显示器外型尺寸分为:Ⅰ型、Ⅱ型;见图8、图9;
基本参数
显示装置的基本参数见表1
项目名称单位数据
传感器额定电压 KV 3 6 10 20 27.5 35
最高工作电压Um 3.5 6.9 11.5 31.5 40.5
额定频率 Hz 50
绝缘水平工频耐受电压(有效值)一次对二次对地 KV 25 32 42 65 80 100 雷电冲击耐受电压(峰值) 40 60 75 125 185 185
局部放电量PC ≤10
抗弯强度 KN 8
显示器氖灯启辉电压 KV 0.52 0.87 1.73 2.38 3.03
闭锁启控电压 1.95 3.90 6.50 13 17.88 22.75
二次闭锁电源电压 V 220 -100。
高压带电显示器工作原理高压带电显示器是一种常见的显示设备,它在很多电子产品中都有应用,如电视、电脑显示器等。
它的工作原理是通过高压电场作用下的电子束来激发荧光物质,从而产生可见光。
下面我将详细介绍高压带电显示器的工作原理。
首先,高压带电显示器由阴极射线管(CRT)和荧光屏两部分组成。
CRT是显示器的核心部件,它包括一个带有阴极的电子枪和一个带有阳极的荧光屏。
当显示器工作时,电子枪会向荧光屏发射电子束,而荧光屏上的荧光物质则会受到电子束的激发而发光。
其次,高压带电显示器的工作原理主要涉及高压电场和荧光物质。
电子枪会向荧光屏发射高速电子,而荧光屏上的荧光物质则会受到电子束的撞击而激发出可见光。
这个过程需要一个高压电场来加速电子,使其能够克服电子束与荧光屏之间的空气阻力,从而到达荧光屏并激发荧光物质。
另外,高压带电显示器的工作原理还涉及到荧光物质的选择和分布。
荧光物质通常是一种发光粉末,它可以发出红、绿、蓝等不同颜色的光。
在荧光屏上,这些不同颜色的荧光物质会按照一定的排列方式分布,从而形成彩色的显示效果。
此外,高压带电显示器的工作原理还包括了水平和垂直的扫描。
电子束会按照一定的频率水平和垂直地扫描荧光屏上的荧光物质,从而形成图像。
这种扫描方式可以通过控制电子束的偏转来实现,从而在荧光屏上形成清晰的图像。
最后,高压带电显示器的工作原理还需要配合控制电路来实现。
控制电路可以控制电子枪的发射,荧光屏上荧光物质的激发,以及电子束的扫描。
通过控制电路,可以实现显示器的亮度、对比度、色彩等参数的调节,从而得到更好的显示效果。
总的来说,高压带电显示器的工作原理涉及到电子束的发射、荧光物质的激发、高压电场的作用、荧光物质的选择和分布、水平和垂直的扫描,以及控制电路的配合。
这些都是高压带电显示器能够正常工作的基本原理。
希望通过本文的介绍,读者能够对高压带电显示器的工作原理有一个更深入的了解。
施耐德高压带电显示器使用说明1.设备准备:-在使用施耐德高压带电显示器之前,必须要确保设备完好无损,并且已安装好电源线和地线。
-将显示器连接到一个可靠的电源源,确保电流稳定且接地正常。
2.操作前的注意事项:-在工作过程中,务必要严格遵守安全操作规程,佩戴好安全帽、安全鞋等个人防护装备。
-在带电情况下工作时,应采取必要的绝缘措施,确保自身和设备的安全。
-在使用过程中,禁止将显示器放置在水平低于2米高度的地面上,以免发生意外。
-当发现显示器出现故障或异常情况时,应及时停机检修,并寻求专业人员的帮助。
3.开机操作:-插入电源线后,开启电源开关。
此时,显示器会自动进行自检,确认完毕后系统将进入正常工作状态。
-如果开机后出现任何故障或异常,应立即停机检查并修复问题,确保设备的正常运行。
4.使用操作:-施耐德高压带电显示器具备多种测量功能,可以显示电压、电流、功率、频率等参数,操作简单方便。
-在设备运行过程中,可以根据需要选择不同的测量参数,并进行相关的设置操作。
5.数据记录和保存:-施耐德高压带电显示器具备数据记录和保存功能,可以保存历史数据并进行后续分析。
-操作人员可以根据需要设置数据保存的方式,如保存至U盘、SD卡等存储设备,方便后续查看和使用。
6.设备维护:-定期对施耐德高压带电显示器进行维护,保持设备的正常运行。
维护包括清洁设备表面,检查连接线路和插孔等。
-如果发现任何故障或异常情况,应及时找专业人员进行维修或更换相关设备。
7.使用注意事项:-带电检测和显示过程中,遵循安全操作规程,确保自身人身安全。
-在使用设备时,避免与高压电路直接接触,以防触电和其他危险事故的发生。
-当使用完毕后,应切断电源,并将设备存放在安全可靠的地方,以免发生误操作或其他意外情况。
高压带电显示的原理高压带电显示是一种利用高电压作用下产生的放电现象来显示文字、图形等信息的技术。
它主要包括阴极射线管(CRT)、等离子体显示器(PDP)、场发射显示器(FED)等几种类型。
首先,我们来看阴极射线管(CRT)的工作原理。
CRT是一种利用电子束在荧光屏上扫描来产生亮点的显示器。
它包含一个玻璃管,管内面涂有荧光物质的荧光屏,而在管的另一端则有电子枪和偏转系统。
当高压作用下,电子枪会发射出高速电子,这些电子会被偏转系统控制成一定的方向和位置,然后撞击到荧光屏上,使其发出亮光,形成图像。
其次,我们来分析等离子体显示器(PDP)的工作原理。
PDP是一种使用气体放电原理产生光的显示器。
它由两层平行的玻璃板组成,两层玻璃板之间装有少量稀薄的气体和少许的透明导电体。
当高压作用下,气体会被激发成等离子体,然后透明导电体上加上电压,使之放电,产生紫外光。
紫外光再被荧光物质激发,产生可见光,从而形成图像。
最后,让我们来了解一下场发射显示器(FED)的工作原理。
FED是利用发射枪在纳米级空间内产生场发射电子来光亮荧光物质的显示器。
FED是在玻璃基板上形成许多微型细孔,每个细孔内都设置好发射枪,各发射枪前分别放置一个荧光物质点,由于细孔非常小,只有纳米级,故当高压作用下,电子被发射枪发射出来,撞击到荧光物质点上,形成亮点,从而成像。
总的来说,高压带电显示的原理是通过高压的作用下,产生电子束、等离子体、场发射电子等来激发荧光物质,最终形成可见的图像。
虽然这几种显示器的工作原理有所不同,但它们都是利用高电压带电效应来实现显示的。
在这些显示器中,高电压扮演着非常重要的角色,它为产生电子束、等离子体等提供了能量,驱动了整个显示过程。
然而,尽管高压带电显示技术能够实现高亮度、高对比度、快速响应等优点,但不可忽视的是,由于需要较高的电压驱动显示器的工作,带电显示器的设计、制造和使用都还会存在很多技术难题和安全隐患。
所以,在使用高压带电显示器时,我们需要谨慎操作,严格按照使用说明进行使用,以确保人身安全和设备的正常运行。
GSNT(Q)-HD系列
高压带电显示、验电装置
第 1 页共 6 页
第 2 页 共 6 页 GSNT(Q)-HD 系列高压带电显示、验电装置(以下简称该装置)是一种安装在室内交流50Hz 、额定电压10kV-35kV 开关柜,与CG 系列传感器配合使用,通过有电显示和验电插件以反映电力设备是否带有运行电压并具有强制电气闭锁功能的安全装置。
该装置符合DL/T538-93《高压带电显示装置技术条件》和DL740-2000《电容型验电器》有关技术指标的综合要求,已通过电力工业部电力设备及仪表质量检测中心检测合格。
并通过华北电力集团公司科技成果“(2000)华北电评字13号”评审鉴定。
该项目获得北京市科技成果三等奖、华北电力集团公司科技成果二等奖并获得三项国家专利。
一、特点
1、提示性强。
在高压设备带有运行电压时:验电插件的红灯闪烁;三相液晶显示窗分别显示出黑色的“有 电”字样和红色的
符号。
以直观、醒目的方式提醒工作人员设备带电,以防止误入带电间隔或带电合接地刀闸等引起的人身、设备事故。
2、双重显示方式保证在明亮或阴暗环境下均能清晰可见。
3、寿命长,可达70000小时。
4、运行可靠。
双重显示为三相六套单独的组合部件,双重显示能源来自传感器,显示不受二次控制电源的影响,不会出现“误指示”。
无须经常维护,可长期不间断运行。
5、专设的验电装置可有效解决目前“五防”全封闭开关柜合接地刀闸前要“验电”必须强行解锁开柜门的问题。
6、组合灵活。
可以根据用户的需要分别组合成单纯液晶显示型、液晶显示+验电插孔型以及强制闭锁型等几种型式,适用于各种场合,也可以根据用户的需要增加核相功能。
7、可以反映非接地系统运行设备故障“接地”的相别。
8、该装置运行时,万一发生故障,可以在不打开开关柜门的情况下,检测或更换装置内部芯片,解决了停电处理难的问题。
二、主要技术指标
1、使用环境:温度:-15℃ — +65℃;湿度:不大于95%;海拔高度:不大于1000米和不大于3000米两类(后者,请在定货时说明)。
2、主要技术参数
(1) 有电显示及强制闭锁部分动作电压 :
不允许启动电压:额定相电压的15%及以下; 启动电压:额定相电压的15%-65%; (2)验电显示部分动作电压:
不允许启动电压:额定电压的15%及以下; 启动电压:额定电压的15%-40%;
可靠动作电压:不小于额定电压的40% 。
注:在额定工作相电压小于或等于15%
时,强制闭锁处于“解锁”状
态,K接点闭合。
在额定工作相电压大于或等于65%时,强制闭
锁处于“闭锁”状态,K接点打开。
a.只有在高压A.B.C三相均无运行电压时,闭锁部分才解锁(K
接点闭合),A.B.C三相任意一相有运行电压时,闭锁部分都
会可靠闭锁(K接点打开)。
b.强制闭锁控制电源:交流或直流220V,可保证闭锁部分可靠
工作;运行中控制电源消失,闭锁接点K不会误动作,被闭
锁设备仍然可靠闭锁。
(3)显示清晰度
液晶显示对比度:黑色“有电”20 :1 ;
验电插件闪光:三米以内清晰可辨。
(4)显示响应时间:小于1秒
(5)闪光频率:大于1 Hz
(6)抗干扰能力:系统正常运行时,三相正常显示;系统接地运行时,接地相不显示;不接地相正常显示。
三、使用说明
1、带电显示部分
(1)液晶显示与验电插件的闪烁发光,构成“双显示”,这样无论在白天或夜晚都会产生最佳效果。
(2)该装置作为验电器使用,在验电前,根据DL408-91《电业安全工作规程》要求,先将验电用专用插件插入运行的开关柜带电显示
验电装置的验电插孔内检验,以确认其处于良好状态;然后再插
入待验电设备的“插孔”内验电。
2、强制闭锁部分
(1)电源开关(见图8)是控制闭锁部分的交流或直流220V 电源开关。
运行时,必须按下接通控制电源,绿色电源指示灯亮。
(长期未
运行的开关柜应断开此电源)
(2)试验按钮(见图8)用于检验闭锁部分整机是否处于良好运行状态。
按下按钮试验时,K接点动作,红色解锁指示灯应亮。
(3)红色解锁指示灯亮(非试验状态)。
表示被闭锁的设备已解锁,可以继续操作。
注:高压设备断开电源后(指被监测部位),红色解锁指示灯亮与带电显示部分同时显示无电,可互为借鉴;也可防止操作时“走错位
置”,误认为“闭锁失灵”,而“强行解锁”造成的事故。
四、注意事项
1、运行中的传感器二次线电压一般在十伏以下,但如果与显示器断开,
二次线的悬浮电位可能高达近千伏,所以,带电更换原氖灯型显示器时,请将二次线短路接地。
2、该装置如出现异常运行,应及时请专业人员处理。
第 3 页共 6 页
3、该装置运行前,应将其“监视部位”填写清楚。
如:“218-2线路
侧”、“245-5母线侧”等。
4、显示器A.B.C.信号端子,内连电子回路,严禁使用除CG系列传感器
之外的其他电压信号对该端子进行耐压试验(带电显示器与传感器连接后,可以承受传感器耐压试验时的输入电压)。
5、如果用户自备CG系列传感器,其输出短路电流10kV必须达到230μA
±10%,并且对其质量负全部责任。
五、定货及注意事项
1、请详细说明产品型号、电压等级及定货数量。
订购GSNQ- HD-05
强制闭锁型显示器应特别标明控制电源是DC 220V(型号05D)或
者是AC 220V(型号05A);需配传感器请说明传感器规格和数量
(本厂备有传感器规格资料,可来电索取)。
2、对本系列产品的技术规格如有特殊要求,请附详细说明。
3、本产品自售出之日(以购货发票为准)起,三年内因产品质量问题
可免费更换。
但下述情况引起的损坏不在免费更换之例:
①非正常使用;
②非本厂或本厂特约维修人员擅自维修;
③安装使用中产品的外观损坏。
4、产品的规格及配置如有变化,恕不另行通知。
六、型号说明
第 4 页共 6 页
第 5 页 共 6 页 1、现场改造用带电显示验电装置
各部位说明
1-壳体 4-带电显示窗 7-接线端子 2-相位圈 5-金属背板 8-验电显示插件 3-验电插孔 6-固定螺栓M5 9-闪光显示灯
2、开关柜制造时安装的带电显示验电装置
图1 GSNT -01-HD 型 图2 GSNT -02-HD 型
图3 新装时面板开孔尺寸 图4 验电插件
1 2 3 4 5
8 9
4
5 6 7 8 10
第 6 页 共 6 页
各部位说明
1-装置面板 7-试验按钮 13-交流或直流(220V )电源 2-相位圈(黄.绿.红) 8-解锁指示灯 14-接线端子排
3-验电插孔 9-金属外壳 15-固定端子排螺钉(4个) 4-电源开关 10-紧固架 16-A.B.C 接至传感器二次 5-电源指示灯 11-紧固螺栓 17-接地端子 6-带电显示窗 12-闭锁接点输出(常开)
3、闭锁接线图
―――
图6 GSNT-03-HD 型 图7 GSNT-04-HD 型
图8 GSNQ-05-HD 型
图9 侧面尺寸(mm ) 图10 接线端子板
K 1 K 2 N L
A B C 地
AC(DC) 220V
1 2 3
12 13 14
15
16 17
按钮
闭锁接点
电控锁。
