电子技能与实训(期末试卷)2

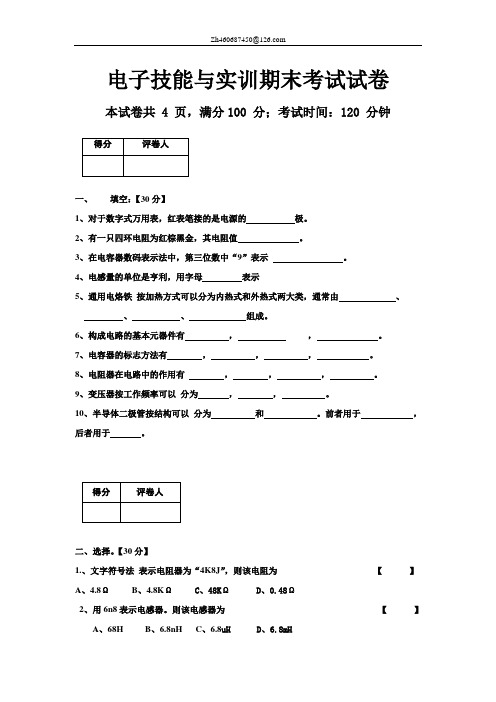

电子技能与实训期末考试试卷本试卷共 4 页，满分100 分；考试时间：120 分钟一、填空：【30分】1、对于数字式万用表，红表笔接的是电源的极。

2、有一只四环电阻为红棕黑金，其电阻值。

3、在电容器数码表示法中，第三位数中“9”表示。

4、电感量的单位是亨利，用字母表示5、通用电烙铁按加热方式可以分为内热式和外热式两大类，通常由、、、组成。

6、构成电路的基本元器件有，，。

7、电容器的标志方法有，，，。

8、电阻器在电路中的作用有，，，。

9、变压器按工作频率可以分为，，。

10、半导体二极管按结构可以分为和。

前者用于，后者用于。

二、选择。

【30分】1.、文字符号法表示电阻器为“4K8J”，则该电阻为【】A、4.8ΩB、4.8KΩC、48KΩD、0.48Ω2、用6n8表示电感器。

则该电感器为【】A、68HB、6.8nHC、6.8uHD、6.8mH3、用万用表测量5.1KΩ的电阻器应选择的量程为【】A、2KΩB、20KΩC、200KΩD、2MΩ4、用万用表检测二极管1N4007的好坏所用的原理是【】A、二极管的二极管的开关性B、二极管的单向导电性C、二极管的整流作用D、二极管的稳定性5、电感器是一种能储存什么的元件【】A、电能B、磁能C、势能D、动能6、三极管组成的放大电路中，三极管要放大工作应具备的条件是【】A、发射极正偏、集电极正偏B、发射极正偏、集电极反偏C、发射极反偏、集电极反偏D、发射极反偏、集电极正偏7、硅二极管导通后，它的正向压降一般为【】A、0.2VB、0.6V-0.8VC、0.5VD、0.9V8、下例逻辑符号是与非门的是【】A、B、C、D、9、整流的目的是【】A、把交流变成直流B、将正弦波变成方波C、将高频信号变成低频信号D、将直流变成交流10、放大电路中的交流通路指【】A、电压回路B、交流信号流通的路劲C、电流流通的路劲D、直流信号流通的路劲三、作图题。

【10分】变压器稳压二极管双向二极管发光二级光电解电容四、问答题：【30分】1、印制电路板可以分为哪几类？2、分析下列电路并说明其工作原理。

2018——2019学年度下期期末考试一年级电子技能实训试卷（110份））一、填空题（本大题共20空，每空1分，共20分）1.通常情况下，不高于 V的电压对人体是安全的，称为。

2.装接电阻器时， W以下的电阻器可以紧靠电路板平装， W以上的电阻器要悬高装。

3.晶闸管也叫做。

4.光敏电阻器在光线照射时电阻较，在完全黑暗时电阻最。

5.电位器的标称阻值指的是电位器阻值的，如5.1KΩ的电位器，说明它的阻值可以在进行调节。

6.电烙铁的握法有、、等三种。

7.开关是电子电器中用来、、的元器件。

8.二极管的核心部分是一个，三极管可分为型和型两大类。

9.电容器的容量指的是电容器存储电荷的10.照明用电的火线与零线之间的电压是V，绝不能同时接触火线与零线。

二、选择题（本大题共15个小题，每小题2分，共30分）1.人体允许通过的最大电流和允许接触的最高安全电压分别（）。

A．10mA、36V B. 8mA以下、36V C. 50mA、48V D. 2mA、24V2.电容的基本单位是（）。

A．Ω B．Η C．F3.电感的基本单位是（）。

A．Ω B．Η C．F4.下列哪个不是手工焊接和拆件所使用的工具（）。

A．吸锡器 B．电烙铁 C．热风枪D．示波器5.如用数字万用表测量测量510Ω的电阻，应给选择以下哪个档位（）。

A．2K B．300 C．200K D．1K6.以下哪个电容器的换算单位是正确的（）。

A．1F=106 μF B．1μF=106nF C．1F=106 pF D．1 pF=103F7.手工焊接过程中，下面哪种原因是造成导致焊料过多（）。

A．焊锡丝撤离过早 B．焊锡丝撤离过迟 C．电烙铁功率过大 D．助焊剂过多8. ( )用于剪切细小导线和焊接后的多余引脚，不可剪断较粗、教硬的金属丝。

A．剥线钳 B．尖嘴钳 C．斜口钳 D．螺丝刀9.使用用电仪器设备时，（）。

A．先接通电源再开启电器开关 B．先开启电器开关再接通电源C．以上先后顺序都可以 D．不用时可以直接拔掉电源插头10.有极性电解电容反接时易造成的故障有（）。

《电子技能与实训》期末考试试题班级：姓名：分数：一、填空题1、一个电阻，它的几个色环分别为：棕红棕金，那么它的阻值为________ ；它的色环为：黄紫橙金，则它的阻值为_________；如果它的色环是兰灰黑红棕，那么它的阻值为_______；如果它的色环是棕紫绿橙银，那么它的阻值为_______；以上阻值都要写误差值。

2、电位器在电路中的符号为________，WT—2 3.3K ±10%表示这个电位器是一个_______类型的电位器，它的阻值为______，误差值为________。

3、正温度系数的热敏电阻PTC它的阻值随着温的升高______，负温度系数的热敏电阻NTC它的阻值随着温的升高_______。

4、一般情况下，光敏电阻的阻值在无光的情况下很_______，光敏电阻的阻值在有光的情况下很______。

5、氧化锌压敏电阻的阻值在正常的电压下，它的阻值很_____，当它的电压超过一定的值时，它的阻值就会突然变_______，使保险管烧毁，从而保护了后级电路的安全。

6、电容常见有______、_______、_______ 等几种类型，有一个电解电容它上面写着470UF/160V，它说明这个电容的容量为_______，耐压值为______。

一个瓷片电容上面标注有103，那么它的容量为_______，一个瓷片电容上面标注有472，那么它的容量为_______，一个瓷片电容上面标注有101，那么它的容量为_______。

7、常见的二极管有整流二极管、_________、_________、变容二极管。

8、三极管按照PN结的不同，可分为_______、_______，它们的在电路中符号为________、_________。

9、理想的集成运算放大器它的电路符号_______，它的输入电阻为______，它的输出电阻为________，开环放大倍数为________。

10、常见的基本放大电路有三种，它们分别为___________、__________、_____________ 。

电子技能与训练期末考试题（1）一、填空：（每空1分共40分）1、电解电容在电路中的符号是，涤纶电容在电路中用符号表示。

2、电阻的主要用途是稳定和调节电路中的电压和电流。

其次还可作为（分流器）、（分压器）和消耗电能的（负载）。

3、二极管最显著的特征是（单向导通性）。

4、请写出以下颜色所代表的有效数值黄蓝灰白红紫橙棕5、电阻的基本单位是（欧姆），在电路中的符号是，用字母表示。

6、电感的基本单位是（亨利）,在电路中的符号是,用字母表示。

7、色环为：红黑红金的四环电阻，其阻值为0.002 MΩ= 2 KΩ=2000Ω，其阻值允许误差为5% 。

8、稳压二极管在电路中的符号是。

9、电阻阻值的表示方法有数字、色环、符号。

10、104贴片电容的容量为NF= WF= PF= F11、四环电阻的第三个色环表示0的个数。

12、常见无极性电容有涤纶、陶瓷、纸膜。

13、电阻的基本接法有两种：（串联）和（并联）。

二、判断：（每题2分共14分）1、一般，电解电容的耐压值越高其体积越大。

（√）2、塑胶封装二极管其一端银色色环表示正极。

（×）3、当我们正对三极管的字符面时,其引脚顺序为B、C、E 。

（×）4、三极管具备放大和开关作用。

（√）5、玻璃封装二极管，其本体透明、一端有一黑色色环，那么该黑色端为负极。

（√）6、三端稳压器中7812输出为负12V电压。

（×）7、电路通常有通路、断路、短路和接触不良4种状态。

（√）三、简答：（共30分）1、电路有几种状态？什么状态是最危险的？（10分）答：电路有三种状态：一、电路处处相通形成回路。

二、电路某处断开形不成回路，叫做开路或断路。

三、电路某一部分原来存在电压的两端意外导通，叫做短路。

其中短路可能损坏电源装置和元器件，是用危险的状态，必须加以避免。

2、色环电阻是怎样表示阻值的？例如四色环电阻。

（5分）答：用颜色环表示数值，前二环表示有效数字，第三环表示倍率、或零的个数。

铜陵智通职业技术学校（期末考试试卷）注意事项：1、考试时自备草稿纸，铅笔、圆珠笔、直尺；2、考试座位抽屉一律朝讲台，不得携带手机、书本、笔记，违者0分处理；3、考试左顾右盼、说话、传纸条均视为抄袭，按0分处理；4、考试时间为两节课加课间10分钟（100分钟）时间，中途不得上厕所；5、手机关机或打到静音，接电话、发信息均为0分处理，不得提前交卷；6、需字迹工整、绘图清晰，涂改、黏贴均相应扣分。

满分150分，90分及格。

一：判断题：对的打√，错的打×。

（20分，每题2分）1、测电阻的时候不能双手直接接触电阻的两端……………………（ ）2、数字万用表的内部采用1.5V 干电池供电……………………… （ ）3、指针式万用表的黑表笔和内部电池的正极连接…………………（ ）4、五环电阻的精密度比四环电阻的精密度要高……………………（ ）5、1N4007二极管的正极标有银色的圈环………………………… （ ）6、瓷片电容的单位通常是以微法（uf ）作为单位…………………（ ）7、电感器具有通直流阻交流的作用，还具有通高频阻低频的作用（ ）8、变压器可以对交流电变压，也可以对直流电变压………………（ ）9、7812是塑封型大功率三极管………………………………………（ ）10、塑封型大功率三极管，字体朝自己，引脚朝下时，引脚从左到右顺序是e 、b 、c （ ）二：基础知识填空题（20分，每题2分）1、电阻的单位主要有 、 、 。

相互之间的换算比例为 。

2、瓷片电容数标法与直标法，在写法上的区别是 。

3、用数字万用表测量电阻时，测得的结果是把读出的数字以 为单位。

4、指针式万用表测量电阻前需要先 ，方法是 。

5、写出色环电阻0-9的颜色顺序 、 、 、 、 、 、 、 、 、 、 。

科目 考试时长 命题教师 满分 考生 姓名 班级 得分 电子技能训练 120分钟程有华150分6、发光二极管又称 ，直插式直接判断极性的方法有 、 。

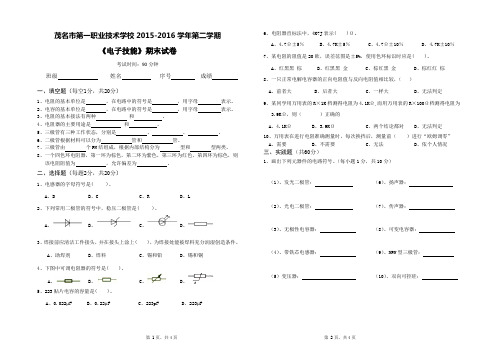

茂名市第一职业技术学校2015-2016学年第二学期《电子技能》期末试卷考试时间：90分钟班级姓名序号成绩一、填空题（每空1分，共20分）1、电阻的基本单位是，在电路中的符号是，用字母表示。

2、电容的基本单位是，在电路中的符号是，用字母表示。

3、电阻的基本接法有两种和。

4、电阻器的主要用途是和。

5、三极管有三种工作状态，分别是、、。

6、二极管根据材料可以分为管和管。

7、三极管由个PN结组成，根据内部结构分为型和型两类。

8、一个四色环电阻器，第一环为棕色，第二环为紫色，第三环为红色，第四环为棕色，则该电阻阻值为，允许偏差为。

二、选择题（每题2分，共20分）1、电感器的字母符号是( )。

A、DB、CC、RD、L2、下列常用二极管的符号中，稳压二极管是( )。

A 、B 、C 、D 、3、焊接前应清洁工件接头，并在接头上涂上( )，为焊接处能被焊料充分润湿创造条件。

A、助焊剂B、焊料C、锡和铅D、锡和铜4、下图中可调电阻器的符号是( )。

A 、B 、C 、D 、5、223贴片电容的容量是( )。

A、0.022µFB、0.22µFC、223pFD、223µF 6、电阻器直标法中，4K7J表示( )Ω。

A、4.7Ω±5％B、4.7K±5％C、4.7Ω±10％D、4.7K±10％7、某电阻的阻值是20欧，误差范围是±5%，使用色环标识时应是( )。

A、红黑黑棕B、红黑黑金C、棕红黑金D、棕红红棕8、一只正常电解电容器的正向电阻值与反向电阻值相比较，（）A、前者大B、后者大C、一样大D、无法判定9、某同学用万用表的R×1K档测得电阻为4.1KΩ,而用万用表的R×100Ω档测得电阻为3.9KΩ，则（）正确的A、4.1KΩB、3.9KΩC、两个结论都对D、无法判定10、万用表在进行电阻准确测量时，每次换挡后，测量前（）进行“欧姆调零”A、需要B、不需要C、无法D、依个人情况三、实践题（共60分）1、画出下列元器件的电路符号。

铜陵智通职业技术学校（期末考试试卷）注意事项： 1、考试时自备草稿纸，铅笔、圆珠笔、直尺；2、考试座位抽屉一律朝讲台，不得携带手机、书本、笔记，违者0 分处理；3、考试左顾右盼、说话、传纸条均视为抄袭，按0 分处理；4、考试时间为两节课加课间10 分钟（ 100 分钟）时间，中途不得上厕所；5、手机关机或打到静音，接电话、发信息均为0 分处理，不得提前交卷；6、需字迹工整、绘图清晰，涂改、黏贴均相应扣分。

满分150分， 90 分及格。

科目考试时长命题教师考生班级得分满分姓名电子技能120 分钟程有华150 分训练一：判断题：对的打√，错的打×。

（20 分，每题 2 分）1、测电阻的时候不能双手直接接触电阻的两端（）2、数字万用表的内部采用 1.5V干电池供电（）3、指针式万用表的黑表笔和内部电池的正极连接（）4、五环电阻的精密度比四环电阻的精密度要高（）5、 1N4007 二极管的正极标有银色的圈环（）6、瓷片电容的单位通常是以微法（uf）作为单位（）7、电感器具有通直流阻交流的作用，还具有通高频阻低频的作用（）8、变压器可以对交流电变压，也可以对直流电变压（）9、 7812 是塑封型大功率三极管（）10、塑封型大功率三极管，字体朝自己，引脚朝下时，引脚从左到右顺序是e、b、 c（）二：基础知识填空题（ 20 分，每题 2 分）1、电阻的单位主要有、、。

相互之间的换算比例为。

2、瓷片电容数标法与直标法，在写法上的区别是。

3、用数字万用表测量电阻时，测得的结果是把读出的数字以为单位。

4、指针式万用表测量电阻前需要先，方法是。

5、写出色环电阻 0-9的颜色顺序、、、、、、、、、、。

6、发光二极管又称，直插式直接判断极性的方法有、。

7、光敏电阻又称，其特性是光线越强，电阻越，光线越若，电阻越。

8、三极管作为开关使用时，NPN 型基极电压导通，PNP型基极电压导通。

9、电容在整流电路起滤波使用时，运用的是电容的特性。

隆阳区职业技术学校10—11学年上学期高二下学期期末《电子技能实训》试题班级_________ 姓名___________一、填空题（每空1分，共计29分）1、使用电子仪器前应了解它的___________、__________、____________和____________。

2、低频信号发生器的基本功能是产生_____________和______________，都可调的_______________，是一种应用广泛的基本电子仪器。

3、示波器主要用作___________的观测，示波器有很多种类型有____________和____________，有_________和____________的。

4、EM系列函数发生器能产生________、________、_________、_________、__________等波形，EM1634为____________，EM1635为________________。

5、稳压电源种类很多有____________、____________、_____________、_____________、___________有电压可调的，不可调的，但其基本功能是_________________。

6、MF500型万用表是一种高灵敏度、多量程的硬携式整流型仪器，它共有24个量程量限、能分别测量_________、___________、__________及__________。

二、是非题（每题2分，共计30分）7、万用表在测试时，不能旋转开关旋钮。

（）8、万用表测量直流电流时，仪表应与被测电路并联。

（）9、当短路测试调节电位器“R1”不能使指针指示欧姆零位时，表示电池电压不足，产生立即更新电池，以防止电池腐蚀而影响其他条件。

（）10、在使用低频信号发生器XD-2型时，应接通电源，预热20分钟。

（）11、使用EM系列函数信号发生器时，需预热10分钟。

电子技能与实训测试题（期中）一、填空题：（每题2分）1、电阻器在电路中主要起（）（）（）（）（）等作用。

2、电阻器在电路中所允许消耗的最大功率叫做（）。

3、电阻器的主要技术指标包括（）（）（）（）（）（）（）（）（）。

4、文字符号直标法是用阿拉伯数字和（）两者有规律的组合来表示（）（）（）等。

5、（）是将电阻器的类别及主要技术参数的数值用颜色标注的。

6、热敏电阻器可以分为两种，分别是（）（）。

7、电位器的主要技术指标是（）（）（）（）。

9、金属膜电位器的特点是分辨率高、（）（）（）（）。

10、正温度系数的热敏电阻的检测步骤分为两步分别是（）（）。

11、电容器是一种（）元件，在电路中常用于（）（）和（）。

12、电容器的主要技术指标是（）（）（）（）（）（）。

13、钽电解电容器的特点是漏电流极小、（）（）（）而且（）。

14、电容器的标示方法分为（）（）（）。

15、电容器常见的故障是（）（）（）（）（）等。

16、电感器按电感形式分类，有（）（）等。

17、电感器按导磁性质分类，有（）（）（）（）等。

18、电感器的主要技术指标是（）（）（）（）（）。

19、品质因数用（）表示，其公式是（）。

20、电感的单位是（）（）（）三者的换算关系为（）。

21、偏转线圈是电视机扫描电路输出级的负载。

偏转线圈要求是（）（）（）（）（）。

22、变压器是一种能（）的元件，它可以（）也可以（）在电路中常用（）表示。

23、变压器按照工作频率可分为（）（）（）（）。

24、半导体分立元器件包括（）（）（）等器件。

25、常用的半导体材料有（）（）（）等。

26、敏感二极管包括（）（）（）等。

27、半导体二极管是由一个（）加上引出线和管壳组成。

28、半导体二极管按材料分，常用的有（）和（）；按工艺分，有（）（）（）。

29、半导体二极管是具有明显（）特性。

30、稳压二极管工作在（）状态。

二、判断题：（每题1分）1、电阻器在电路工作中所允许消耗的最大功率称为额定功率。

《电子技能与实训》结业考试试题班级：姓名：分数：一、填空题（每题４分，共５６分）1、一个电阻，它的几个色环分别为：棕红棕金，那么它的阻值为：；它的色环为：黄紫橙金，则它的阻值为：；如果它的色环是兰灰黑红棕，那么它的阻值为：；如果它的色环是棕红绿银棕，那么它的阻值为：；以上阻值都要写误差值。

2、对于电阻的功率，四分之一瓦的电阻在电路中符号表示为：二分之一瓦的电阻在电路中符号表示为：，一瓦的电阻在电路中符号表示为：，五瓦的电阻在电路中符号表示为：。

3、电位器在电路中的符号为：，WT—2 3.3K ±10%表示这个电位器是一个类型的电位器，它的阻值为：，误差值为：。

4、正温度系数的热敏电阻PTC它的阻值随着温的升高，负温度系数的热敏电阻NTC它的阻值随着温的升高。

5、一般情况下，光敏电阻的阻值在无光的情况下很，光敏电阻的阻值在有光的情况下很。

6、氧化锌压敏电阻的阻值在正常的电压下，它的阻值很，当它的电压超过一定的值时，它的阻值就会突然变，使保险管烧毁，从而保护了后级电路的安全。

7、电容常见有、、等几种类型，有一个电解电容它上面写着470UF/160V，它说明这个电容的容量为：，耐压值为。

一个瓷片电容上面标注有103，那么它的容量为，一个瓷片电容上面标注有472，那么它的容量为，一个瓷片电容上面标注有101，那么它的容量为。

8、常见的二极管有整流二极管、、、变容二极管。

9、三极管按照PN结的不同，可分为、，它们的在电路中符号为：、。

10、理想的集成运算放大器它的电路符号：，它的输入电阻为，它的输出电阻为，开环放大倍数为。

11、常见的基本放大电路有三种，它们分别为：、、。

12、共集放大器又称为，它的电压放大倍数约等于1但略，输入电阻，输出电阻。

13、反馈就是通过一定的方式，把输出信号的一部分或全部引回到，这个过程称为反馈。

14、负反馈分为四种：、、、。

其中反馈信号直接取自于输出端的反馈是。

二、判断题（每小题２分，共２４分）1、二极管按照半导体材料分，分为硅二极管和锗二极管。
