线径电流对照表

二次线径和电流对照表的关系
线径和电流的关系是指电线电缆的截面积与通过的电流大小之间的对应关系。

根据线径的不同，其所能承载的电流大小也不同。

通常，线径越粗，所能承载的电流就越大。

以下是一份常见的线径与电流对照表：
1. 1平方毫米线径的电线电缆，其所能承载的电流约为6-8安培；
2. 平方毫米线径的电线电缆，其所能承载的电流约为8-15安培；
3. 平方毫米线径的电线电缆，其所能承载的电流约为16-25安培；
4. 4平方毫米线径的电线电缆，其所能承载的电流约为25-32安培；
5. 6平方毫米线径的电线电缆，其所能承载的电流约为32-40安培；
6. 10平方毫米线径的电线电缆，其所能承载的电流约为60-70安培。

需要注意的是，这只是一个大致的对照表，实际应用中还需要考虑电线的材料、绝缘层、环境温度、敷设方式等因素对电线电缆载流量的影响。

因此，在选择电线电缆时，需要根据具体的使用环境和用电需求来选择合适的线径和电流容量。

一般铜线安全计算方法是：平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

如果是铝线，线径要取铜线的倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

绝缘导线载流量估算如下:绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 4 6 10 16 25 35 50 70 95 120载流是截面倍数 9 8 7 6 5 4 3载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5-3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2.5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2.5mm2导线，载流量为×9＝(A)。

从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm2的导线载流量为截面数的倍，即35×＝(A)。

从50mm2及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减。

即50、70mm2导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的倍，依此类推。

导线线径与电流规格表导线的阻抗与其长度成正比，与其线径成反比。

请在使用电源时，特别注意输入与输出导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。

常用的从1平方毫米开始： 1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240平方毫米；不常用的有：0.5、0.75、300、400、500平方毫米等。

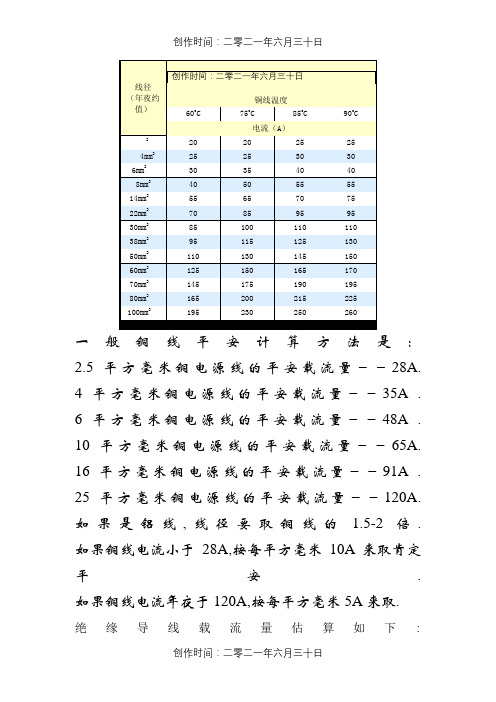

下面是铜线在不同温度下的线径所能承受的最大电流表格。

铜线温度（摄氏度） 60℃75℃85℃90℃线 径 （大 约 值） （平方毫米）电流（A） 2．5 20 20 25 25 4．0 25 25 30 30 6．0 30 35 40 40 8．0 40 50 55 55 14 55 65 70 75 22 70 85 95 95 30 85 100 100 110 38 95 115 125 130 50 110 130 145 150 60 125 150 165 170 70 145 175 190 195 80 165 200 215 225 100195 230250260导线线径一般按如下公式计算：铜线： S= IL / 54.4*U` 铝线： S= IL / 34*U`式中：I——导线中通过的最大电流（A）L——导线的长度（m）U`——充许的电源降（V）S——导线的截面积（mm2）说明：1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。

2、计算出来的截面积往上靠。

美规：AWG与mm对照表近似类比：(依次为1/3的关系)1 AWG=7.5mm10 AWG=2.5mm20 AWG=0.8mm30 AWG=0.20mm只用记住10号线规为2.5mmAWM=Appliance Wiring MaterialAWG=American Wring Gauge.成常用二方式: NO.28一般也写成28AWG,芯线的改種1. 0.322/12. 0.127/7.也写成36AWG/7.。

一般铜线平安计算方法是：2.5平方毫米铜电源线的平安载流量－－28A. 4平方毫米铜电源线的平安载流量－－35A . 6平方毫米铜电源线的平安载流量－－48A . 10平方毫米铜电源线的平安载流量－－65A. 16平方毫米铜电源线的平安载流量－－91A . 25平方毫米铜电源线的平安载流量－－120A. 如果是铝线,线径要取铜线的 1.5-2倍. 如果铜线电流小于28A,按每平方毫米10A来取肯定平安. 如果铜线电流年夜于120A,按每平方毫米5A来取.绝缘导线载流量估算如下:绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 载流是截面倍数9 8 7 6 5 4 3.5 3 2.5 载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300 估算口诀：二点五下乘以九,往上减一顺号走.三十五乘三点五,双双成组减点五.条件有变加折算,高温九折铜升级.穿管根数二三四,八七六折满载流. 说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(平安电流)不是直接指出,而是“截面乘上一定的倍数”来暗示,通过心算而得.由表5-3可以看出：倍数随截面的增年夜而减小.“二点五下乘以九,往上减一顺号走”说的是2.5mm2及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍.如2.5mm2导线,载流量为2.5×9＝22.5(A).从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4.“三十五乘三点五,双双成组减点五”,说的是35mm2的导线载流量为截面数的3.5倍,即35×3.5＝122.5(A).从50mm2及以上的导线,其载流量与截面数之间的倍数关系酿成两个两个线号成一组,倍数依次减0.5.即50、70mm2导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2.5倍,依此类推.“条件有变加折算,高温九折铜升级”.上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的.若铝芯绝缘线明敷在环境温度长期高于25℃的地域,导线载流量可按上述口诀计算方法算出,然后再打九折即可；当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略年夜一些,可按上述口诀方法算出比铝线加年夜一个线号的载流量.如16mm2铜线的载流量,可按25mm2铝线计算.。

在通信设计与楼宇建设中，需要计算导线的线径与导线流过的电流问题工程，下面是导线线径与电流规格表
导线的阻抗与其长度成正比，与其线径成反比。

请在使用电源时，特别注意输入与输出导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。

常用的从1平方毫米开始：1、、、4、6、10、16、25、35、50、70、95、120、150、185、240平方毫米；不常用的有：、、300、400、500平方毫米等。

下面是铜线在不同温度下的线径所能承受的最大电流表格。

导线线径一般按如下公式计算：
铜线：S= IL / *U`
铝线：S= IL / 34*U`
式中：I——导线中通过的最大电流（A）
L——导线的长度（m）
U`——充许的电源降（V）
S——导线的截面积（mm2）
说明：
1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。

2、计算出来的截面积往上靠。

铝线和铜线线径电流对照表一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

如果是铝线，线径要取铜线的1.5-2倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

绝缘导线载流量估算如下:铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120载流是截面倍数 9 8 7 6 5 4 3.5 3 2.5载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5-3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2.5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2.5mm2导线，载流量为2.5×9＝22.5(A)。

从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm2的导线载流量为截面数的3.5倍，即35×3.5＝122.5(A)。

从50mm2及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0.5。

单蕊载流量截面500/
蓄电池设计电流=放电电流=模块总电流-充电电流（按C10算）-备份模块。

如果是4组电池的话，考虑1组失效，要除3；2组只需
第1种方法：3600
48
电池容量(总)3000357.1428571满配电流
1500模块电流100
最大输出电流I
513
公式=(满配电流－充电电流－模块电流)/2第2种方法：电池容量(总)3000
T:
1234907后备时间1h
0.302η:0.45
0.610.750.8
设计电流615后备时间2h
0.205614.88
504后备时间3h 0.168398后备时间4h
0.133
三.导线压降计算
V降＝I×L×2/(57×St)St为铜导线截面。

全程压降要求小于3.2V，其中：电池至直流屏压降要求不大于0.5V；直流屏自压隆要求不大于0.5V；
直流屏至各专业头柜要求不大于1.2V；头柜自压隆要求不大于0.2V；
各专业头柜至通信设备要求不大于0.4V。

880440
75
2.8。

一般铜线安全计算方法是：平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

如果是铝线，线径要取铜线的倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

绝缘导线载流量估算如下:绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 4 6 10 16 25 35 50 70 95 120载流是截面倍数 9 8 7 6 5 4 3载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5-3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2.5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2.5mm2导线，载流量为×9＝(A)。

从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm2的导线载流量为截面数的倍，即35×＝(A)。

从50mm2及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减。

即50、70mm2导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的倍，依此类推。

线径与电流和能带电机功率对照表功率三相电流铜线线径线径最大载电流1.1KW 2.2A 0.5 mm2 4.5 A1.5 KW 3 A 0.5 mm2 4.5 A2.2 KW 4.4 A 1 mm2 9 A3.0 KW 6 A 1 mm2 9 A4.0 KW 8 A 1 mm2 9 A5.5 KW 11 A 1.5 mm2 14 A7.5 KW 15 A 2.5 mm2 22 A11 KW 22 A 4 mm2 32 A15 KW 30 A 4 mm2 32 A18.5 KW 37 A 6 mm2 42 A22 KW 44 A 10 mm2 60 A30 KW 60 A 16 mm2 80 A37 KW 75 A 16 mm2 80 A45 KW 90 A 25 mm2 100 A估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表可以看出：倍数随截面的增大而减小。

(2)“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

（3）“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

线径电流对照表LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】一般铜线安全计算方法是：平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

如果是铝线，线径要取铜线的倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

绝缘导线载流量估算如下:绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 4 6 10 16 25 35 50 70 95 120载流是截面倍数 9 8 7 6 5 4 3载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5-3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2.5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2.5mm2导线，载流量为×9＝(A)。

从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm2的导线载流量为截面数的倍，即35×＝(A)。

从50mm2及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减。
