超滤系统设计说明（二）引言概述：超滤系统是一种常见且重要的水处理设备，用于去除水中的悬浮物、胶体物质和颗粒物。
在本文中，我们将对超滤系统的设计进行详细说明，主要包括进水要求、设计参数、材料选择、运行控制和维护等五个方面。
正文内容：一、进水要求1. 水源水质分析：对水源进行全面的水质分析，包括悬浮物、胶体物质和颗粒物的浓度、pH值、溶解氧等参数。
2. 进水流量要求：根据实际需求和设计条件确定超滤系统的进水流量，确保系统正常运行和处理效果。
3. 进水压力要求：根据超滤膜的工作要求，确定系统的进水压力范围，同时考虑到压力损失和操作安全。
二、设计参数1. 超滤膜选择：根据水质分析结果和处理要求，选择合适的超滤膜，包括膜材质、膜孔径和膜面积等参数。
2. 膜组装方式：根据处理量和空间限制，选择适合的膜组装方式，如膜包组件、膜壳组件或管道模块等。
3. 膜污染控制：设计适当的预处理工艺，如颗粒物过滤器、活性炭吸附器等，以减少膜的污染和堵塞。
4. 回收率要求：根据处理水质要求和水资源利用情况，确定系统的回收率，以最大程度地节约水资源。
三、材料选择1. 膜材料选择：根据水质特点选择适用的膜材料，如聚酰胺膜、聚醚膜或聚乙烯膜等。
2. 膜壳材料选择：根据操作条件和水质要求，选择耐腐蚀、高强度和密封性好的膜壳材料，如不锈钢、玻璃钢或聚丙烯等。
3. 导流板材料选择：选择高压强度和抗污染性好的材料，确保水流均匀分配和膜的正常工作。
4. 密封件选择：选择耐腐蚀、耐高温和长寿命的密封件，确保系统的密封性和运行稳定。
四、运行控制1. 进水控制：根据系统的进水压力和流量要求，配备适当的进水调节阀或泵站，实现进水的稳定控制。
2. 膜通量控制：根据超滤膜的工作要求和水质变化，调节膜通量，保持系统的稳定和最佳处理效果。
3. 清洗控制：设计适当的清洗程序和清洗液配方，定期进行膜清洗，以去除膜污染物和恢复膜的通量。
4. 水样监测：定期采集进水和出水样品，进行水质监测和分析，掌握系统的运行状况和处理效果。
15T纯净水处理超滤系统项目设计书一、项目背景为了满足饮用水的品质需求，以及应对水污染问题，设计一个15T纯净水处理超滤系统项目，旨在提供高效、可靠、节能的水处理设备，为用户提供安全健康的饮用水。
二、项目目标1.设计一个能处理15吨水的超滤系统，满足用户对纯净水的需求。
2.提供一种高效的水处理方案，能够去除水中的微生物、重金属、有机物等有害物质。
3.保证设备的运行稳定性和耐久性，减少维护成本。
4.优化设备的能耗结构，提高能源利用效率，降低运行成本。
三、项目概述1.设备介绍：本项目采用超滤技术，通过超滤膜将水中的杂质、微生物等物质分离，得到纯净水。
设备采用中空纤维膜，具有较高的通量和分离效率。
2.工艺流程：原水经过预处理后，进入超滤系统进行过滤，再经过后处理消毒等工序，最终得到纯净的饮用水。
3.设备配置：设备由超滤模块、泵站、管路及控制系统等组成。
超滤模块采用多膜组合并行布置，以提高处理效率。
4.设备特点：本系统具有自动化程度高、操作简便、运行稳定可靠等特点，能够适应各种恶劣运行环境。
四、项目实施计划1.确定需求：与用户沟通，了解用户对纯净水的需求以及运行环境等信息。
2.设计方案：根据用户需求，制定相应的水处理方案，包括工艺流程、设备配置、管路、控制系统等。
3.设备采购：根据设计方案，确定设备需求，进行设备采购，确保设备符合设计要求。
4.设备安装：根据设计图纸和施工方案，进行设备的安装和调试，确保设备能够正常运行。
5.运行试验：进行设备的运行试验，测试设备的处理效果和运行稳定性。
6.正式运行：设备通过运行试验后，进行正式运行，提供纯净水。
五、项目预算及资金筹措1.项目预算：根据设备采购、安装、运行试验等各项费用进行预算，确保项目的实施。
2.资金筹措：通过公司自有资金、金融机构贷款等方式筹措项目所需资金。
六、项目效益评估1.提供高品质的纯净水，改善用户饮用水质量，保护用户健康。
2.减少饮用水中的有害物质，对环境保护和水资源的保护起到积极作用。
超滤系统工艺设计超滤系统工艺设计超滤膜以膜两侧的压力差为驱动力，以超滤膜为过滤介质，在一定的压力下，当原液流过膜表面时，超滤膜表面密布的许多细小的微孔只允许水及小分子物质通过而成为透过液，而原液中体积大于膜表面微孔径的物质则被截留在膜的进液侧，成为浓缩液，因而实现对原液的净化、分离和浓缩的目的。
超滤使用错流过滤技术，通过部分进水推向膜的净水侧，悬浮物、细菌和病毒保持悬浮状态，并不断从膜表面移除。
因为错流技术能够处理含高浓度悬浮物的给水，因此该技术通常可用于膜生物反应器，将微生物从被处理的污水中分离，微生物可回流至生化池，而透过液可以再生利用或排放。
超滤错流膜与二沉池相比的优点如下：（1）超滤错流膜对微生物形成一个绝对的屏障，可以阻止生物量流失，这不仅对净水有利，对保持生化池中的生物量、防止污泥膨胀也有利。
（2）超滤错流膜对悬浮物形成一个绝对的屏障，因为悬浮物吸附许多种类污染物（例如重金属、PAH、油脂等），因此膜的综合出水水质更好。
在排放越来越严格的今天，这是绝对有利的。
（3）如果透过液作为再生水回用，不需要过多的精力做进一步处理。
外置式错流式超滤膜组件特点如下：很高的污泥浓度（MLSS=1000~40000mg/l）；进水条件变化的适应力强；水平（卧式）放置；紧凑、简洁式安装；工艺、安装简单；湍流，能有效控制滤饼层的生成；连续的浓水回流，一次过滤时间很长；构造坚固可靠，产水水质稳定；膜系统易于停机放置；维护保养简单；清洗简单，可以实现全自动运行；避免了传统沉淀池出现污泥膨胀和浮渣的问题。
4.5.1超滤膜选型设计计算根据超滤的影响因素和超滤膜组件特点可知：超滤的工作压力为0.1~0.6MPa，实际操作时应在极限通量附近进行，此时操作压力约为0.5~0.6MPa，超滤通量一般为1~100L/（m2·h），本设计经过实际测量试验得知超滤通量为J v=70 L/（m2·h）（实际参数）。
超滤膜系统处理地表水技术应用研究的开题报告一、选题背景与意义在今天的中国，随着城市化的进程不断加快，城市居民对清洁、安全的饮用水需求不断增长。
然而，由于污染、过度开采等原因，地下水资源日益减少，地表水成为城市居民主要的饮水来源。
但是，地表水的水质较差，含有各种有害物质，需要进行一系列的处理工艺才能符合饮用水的标准。
其中，超滤膜技术以其高效、环保等优点逐渐成为地表水处理领域的热点技术。
因此，对超滤膜系统处理地表水技术应用进行研究，不仅有助于提高城市居民的饮水安全保障，也对我国城市水环境治理工作的开展起到积极的推动作用。
本课题拟对超滤膜系统处理地表水技术应用进行深入研究，以期能够为该领域的实践工作提供有益的借鉴和参考。
二、研究内容和研究方法研究内容：（1）超滤膜系统原理及其在地表水处理中的应用情况；（2）超滤膜系在处理地表水中的效果以及可能存在的问题和挑战；（3）针对可能存在的问题和挑战，提出超滤膜系统优化和改进方案，以提高其处理效率和可靠性；（4）借助实验研究和数值模拟，对具有一定代表性的地表水样品进行超滤膜处理试验，评估其处理效果。
研究方法：（1）文献阅读法：对超滤膜技术原理和应用情况的相关论文、专著、报告进行综合分析和归纳总结，并结合我国城市饮水安全实际情况进行讨论和思考；（2）实验法：设计一系列的实验方案，对不同条件下的地表水进行超滤膜处理试验，并通过化验室分析方法，对处理前后的水质变化情况进行描绘和分析；（3）数值模拟法：借助计算机数值模拟技术，对超滤膜处理地表水的过程进行仿真和模拟，以定量分析和评估其处理效果。
三、预期研究结果通过对超滤膜系统处理地表水技术应用的研究，预期能够得到以下研究成果：（1）系统的掌握超滤膜技术原理和该技术在处理地表水中的应用情况；（2）深刻理解超滤膜技术应用中可能存在的问题和挑战，从而提出优化和改进方案；（3）实验和模拟结果表明，超滤膜系统对地表水污染物的去除效果良好，可以有效提高地表水的水质。

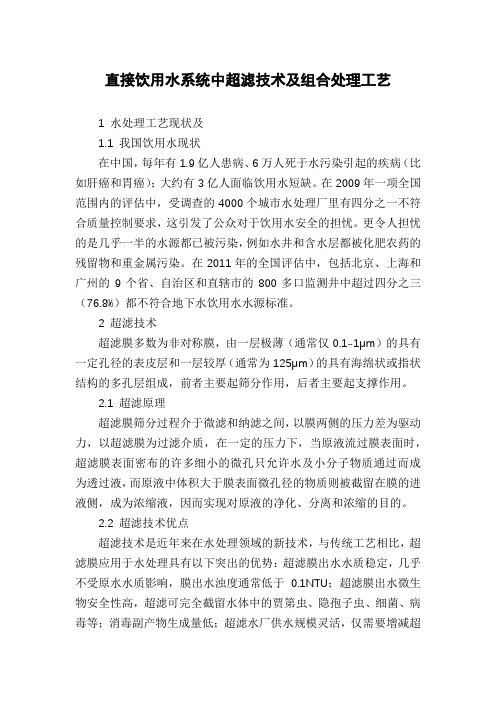

直接饮用水系统中超滤技术及组合处理工艺1 水处理工艺现状及1.1 我国饮用水现状在中国，每年有1.9亿人患病、6万人死于水污染引起的疾病（比如肝癌和胃癌）；大约有3亿人面临饮用水短缺。
在2009年一项全国范围内的评估中，受调查的4000个城市水处理厂里有四分之一不符合质量控制要求，这引发了公众对于饮用水安全的担忧。
更令人担忧的是几乎一半的水源都已被污染，例如水井和含水层都被化肥农药的残留物和重金属污染。
在2011年的全国评估中，包括北京、上海和广州的9个省、自治区和直辖市的800多口监测井中超过四分之三（76.8%）都不符合地下水饮用水水源标准。
2 超滤技术超滤膜多数为非对称膜，由一层极薄（通常仅0.1-1µm）的具有一定孔径的表皮层和一层较厚（通常为125µm）的具有海绵状或指状结构的多孔层组成，前者主要起筛分作用，后者主要起支撑作用。
2.1 超滤原理超滤膜筛分过程介于微滤和纳滤之间，以膜两侧的压力差为驱动力，以超滤膜为过滤介质，在一定的压力下，当原液流过膜表面时，超滤膜表面密布的许多细小的微孔只允许水及小分子物质通过而成为透过液，而原液中体积大于膜表面微孔径的物质则被截留在膜的进液侧，成为浓缩液，因而实现对原液的净化、分离和浓缩的目的。
2.2 超滤技术优点超滤技术是近年来在水处理领域的新技术，与传统工艺相比，超滤膜应用于水处理具有以下突出的优势：超滤膜出水水质稳定，几乎不受原水水质影响，膜出水浊度通常低于0.1NTU；超滤膜出水微生物安全性高，超滤可完全截留水体中的贾第虫、隐孢子虫、细菌、病毒等；消毒副产物生成量低；超滤水厂供水规模灵活，仅需要增减超滤膜组件即可，适用于任何规模供水量的净化处理；3 活性炭-超滤组合工艺3.1 活性炭-超滤工艺活性炭-超滤组合工艺主要分为两个部分，粉末活性炭与反应区和膜分离系统。
原水首先进入粉末活性炭反应区进行预吸附，然后进入膜分离系统进行固液。

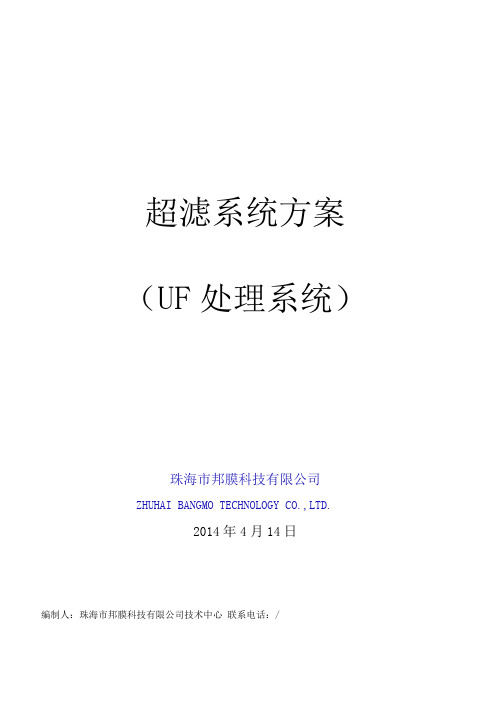

超滤系统方案（UF处理系统）珠海市邦膜科技有限公司ZHUHAI BANGMO TECHNOLOGY CO.,LTD.2014年4月14日编制人：珠海市邦膜科技有限公司技术中心联系电话：/申明：本力案仅作为参考目的，不作担保，用户有贵任确认我们的产品对用户自己特殊用途的适应性。
1•项目概况水源：中水回用类型产水量：84ni'/h 。
主要水质参数：PH=7'7・5,浊度=5'7,色度38、54 （其他化学分析参数对超滤无影出水浊度W0.1NTU,悬浮物去除率M99%, SDIW3 （达到R0进水要求）。
2•工艺流程及工艺说明 2. 1工艺设计思路为了系统的稳定运行，采用如下设计处理思路:超滤预处理采用20微米叠片式过滤器。
针对原水水质特性，超滤系统采用内压错流过滤，另外独立配置反洗系统和清洗系统。
通过定期的反洗和清洗，可防止超滤膜丝上形成滤饼，保证超滤系统出水量稳 定和出水水质稳定。
2. 2工艺流程2. 3超滤水量平衡浓水vl3m'/h----------------进水 lOOm^/hUF 系统 t产水:84m 3反洗1.2 水量和水质参数响, 超滤对溶于水的物质无截留作用）OL3 超滤系统出水品质3.系统设计参数3. 1供水系统设置2台供水泵，1备1用。
供水泵流量：100mVh（选型时刻适当增加一点余氯）供水泵扬程：25m3.2预处理系统叠片式过滤器过滤能力：100"/h过滤材质：碟片式滤形式：压力式过滤精度：20微米3. 3超滤系统3. 3. 1超滤设计参数。
膜组件进水口图1超滤膜组件进出水口2）膜组件参数:型号UFc250B 设讣产水量ml h 2设il•产水通量L/mVh膜材料PVC公称孔径Pm 0. 01 u tn截留分子量Da 100.000产水浊度NTU 至0・1大肠杆菌去除率>99. 9999%病毒去除率>99. 99%使用条件过滤方式内压错流过滤进水最高压力MPa 0.2运行压力MPa <0.15MPa 工作温度范用P5〜40 PH范围273尺寸有效膜而积m' 48 组件外形尺寸mm 250X1710 浓水口产水口3）清洗条件设计3. 3. 2超滤系统主体装置数量：1套3.4反洗系统本项日设置1套反洗系统。
50T/H中水回用处理超滤系统项目设计书苏州英特工业水处理有限公司二0**年**月**日目录第一章项目信息 (3)1.1超滤设计产水量： (3)1.2超滤系统出水要求： (3)1.3原水水质： (3)1.4超滤膜进水水质要求： (3)1.5设计依据 (4)1.6设计原则 (4)第二章工艺流程的选择 (5)2.1原水水质特性分析 (5)2.2工艺路线及简述 (5)第三章超滤技术介绍 (6)3.1超滤的机理和特点： (6)3.2超滤系统主要技术参数 (7)第四章超滤系统设计 (8)4.1分析原水水质确定膜组件的型号 (8)4.2膜组件运行参数 (8)4.3水通量的确定 (9)4.4系统回收率的确定 (9)4.5考虑反洗用水后的产水量设计 (9)4.6超滤膜数量计算 (10)4.7正冲设计： (10)4.8反洗设计： (10)4.9化学清洗设计： (10)4.10超滤系统电气及仪表设计 (11)第五章超滤系统设备规范 (14)5.1超滤主机本体 (14)5.2超滤原水泵 (18)5.3预处理石英砂过滤器 (18)5.4预处理保安过滤器 (19)5.5超滤反洗装置 (19)5.6超滤化学清洗装置 (20)第六章超滤系统相关图纸（见附件） (21)6.1 工艺流程图 (21)6.2 管道图 (21)6.1 主机机架图 (21)第七章超滤系统配置清单（见附件） (21)第八章超滤系统运行经济指标分析 (22)8.1 电费 (22)8.2 药剂费 (22)第一章项目信息1.1超滤设计产水量：超滤系统设计产水量50T/H1.2超滤系统出水要求：超滤出水用作生活杂用水1.3原水水质：COD:173 mg/l SS:22 mg/lPH:7.05 BOD:8.2mg/l 浊度：28NTU1.4超滤膜进水水质要求：为了超滤系统运行的稳定和安全，一般要求超滤进水浊度最高不超过15NTU，进水温度不超过45度，不低于5度，进水pH值2-13，进水余氯浓度不超过200mg/L，粘度低于200厘泊，臭氧浓度低于0.5 mg/L，油脂含量低于5mg/L。
超滤系统设计说明（一）引言概述：超滤系统是一种常用的水处理技术，广泛应用于饮用水、工业水等领域。
本文将对超滤系统设计进行详细说明，包括系统原理、设计要点和操作注意事项等方面。
正文内容：一、超滤系统原理1. 超滤是一种通过半透膜分离物质的物理过程，利用膜孔直径较小而过滤物质的分子较大的特点进行操作。
2. 超滤膜的选择应根据需要处理水的特性来确定，参考水源质量、处理目标等因素。
3. 超滤系统的主要组成部分包括膜元件、泵、压力容器、管道等。
二、设计要点1. 根据处理水的特性确定超滤膜的孔径大小和材料选择，以达到理想的过滤效果。
2. 确定超滤系统的处理能力，包括流量、产水质量、膜面积等因素，合理安排系统的规模。
3. 考虑超滤系统的自洁能力，选择具有自洁机制的膜元件和适当的截留物排放系统。
4. 确保超滤系统的稳定性和可靠性，采取合适的控制策略，包括压力控制、流量控制等。
5. 考虑超滤系统的维护和维修便捷性，合理设计系统的布局和管道连接方式。
三、操作注意事项1. 定期清洗和保养超滤膜，以确保其正常运行和过滤效果。
2. 控制超滤系统的操作参数，如进水压力、回收率等，避免超出膜元件的设计范围。
3. 定期监测超滤系统的运行情况，及时发现并修复可能存在的故障。
4. 注意超滤系统的水质监测，确保产水质量符合要求。
5. 培训操作人员，提高其对超滤系统操作和维护的技能。
总结：超滤系统设计的重点在于根据处理水的特性选择合适的膜元件，并合理安排系统的规模和控制策略。
同时，必须注意超滤系统的操作参数和维护保养，以确保系统的稳定运行和高效过滤效果。
通过合理的设计、操作和维护，超滤系统能够有效提高水质，满足饮用水和工业水的需求。
超滤系统设计说明超滤系统设计说明1.引言本文档旨在对超滤系统的设计进行详细说明。
超滤系统是一种用于分离和过滤悬浮固体与溶解性固体的技术，具有广泛的应用领域，如水处理、生物工程等。
本设计说明将涵盖超滤系统的设计原理、设备选型、管道布置、操作维护等方面的内容。
2.设计原理2.1 超滤膜的选用超滤系统采用超滤膜进行分离，根据实际需求选择膜材料和孔径大小。
常用的超滤膜材料包括聚酯、聚醚、聚酰胺等，根据不同的工艺要求选择材料，并确定合适的孔径大小以实现所需的分离效果。
2.2 设计工艺参数根据处理流体的性质、产量要求和系统压力等因素，确定超滤系统的设计工艺参数。
包括通量、截留率、回收率、运行压力等，这些参数将直接影响超滤系统的性能和运行效果。
3.设备选型3.1 膜组件选型根据设计要求选择合适的膜组件，包括膜模块、膜面积、膜孔径等。
需要考虑的因素包括处理能力、膜控制方式、膜寿命等。
3.2 设备配置超滤系统通常由膜组件、泵、调节阀、监测装置等多个设备组成。
根据具体需求，选择合适的设备配置，确保系统运行的稳定性和高效性。
4.管道布置根据超滤系统的布局和工艺要求，进行管道布置。
注意管道的材质选择、直径大小、连接方式等，以确保流体的顺畅输送和系统的正常运行。
5.操作维护超滤系统的操作和维护对于系统的稳定运行至关重要。
在系统投入运行后，应定期维护设备、清洗膜组件，并进行水质监测，确保系统的正常运行。
6.附件附件1：超滤系统设计流程图附件2：超滤膜材料参数表附件3：超滤设备供应商名录7.法律名词及注释7.1 超滤：一种通过超滤膜进行分离和过滤的技术。
7.2 通量：单位时间内通过膜面积的流体量。
7.3 截留率：超滤膜对悬浮固体或溶解性固体的截留效果。
7.4 回收率：超滤系统对流体中有用物质的回收比例。
超滤膜组合工艺及其深度解决饮用水旳技术分析国内以地表水为水源地，自来水厂多采用常规净水工艺涉及混凝、沉淀、过滤和消毒。
对于水质良好旳水源，常规水解决工艺可以提供安全合格旳饮用水。
然而对于有机污染较严重旳水体，解决效果却不能满足人们对水质旳规定。
近年来，随着超滤技术旳发展和超滤膜价格旳减少，超滤技术已经成为饮用水解决领域旳研究热点，应用也越来越广泛。
1 超滤技术旳概述1.1 超滤旳基本原理超滤技术是一种以压力差为推动力，运用膜旳透过性能，达到分离水中离子、分子以及某种微粒为目旳旳膜分离技术。
超滤膜旳孔径范畴大体在0.005~1 微米之间，弥补了微滤和纳滤之间空隙。
国内外学者提出超滤过程事实上同步存在三方面旳情形：①溶质在膜表面以及微孔壁内产生吸附;②溶质旳粒径大小与膜孔径相仿，溶质在孔中停留，引起堵塞;③溶质旳粒径不小于膜孔径，溶质在膜表面被机械截留，实现筛分。
超滤过程一般有两种方式:终端过滤和错流过滤。
对浊度较低、水质较好旳原水，一般采用终端过滤，这样可以大大减少工艺旳能耗;对于浊度较高、污染较为严重旳水，就采用错流过滤，这样可以避免大量旳污染物累积在膜旳表面，导致膜旳污染，减少过滤性能。
1.2 超滤膜旳形态构造和种类超滤膜旳横截面具有不对称构造。
它一般是由一层厚度<1 微米，起到筛分作用旳致密层和一层厚度较大(一般为125 微米)、具有海绵状或指状多孔构造旳支撑层构成。
目前，已经在工业生产和生活中常用旳膜组件重要有:管式、板框式、卷式和中空纤维式等几种。
中空纤维膜又有内压膜(致密层在内)、外压膜(致密层在外)和双向膜(内外均有致密层) 三种构造。
总旳来说，还是存在膜品种少、膜孔径分布较宽和性能不稳定等缺陷。
1.3 超滤膜对有机物旳清除效果及影响因素超滤膜旳截留分子量范畴一般为5000~10000ODalton，天然水体中有相称大一部分溶解性有机物旳分子量低于该范畴，导致超滤膜对其拦截效果很差。
