高强度防水套管安装技术交底
1. 概述
本文档旨在对高强度防水套管的安装技术进行交底，以确保安
装过程的顺利进行和安全可靠。
2. 安装前准备
在进行高强度防水套管的安装之前，需要进行以下准备工作：
- 检查施工场地的基础情况，确保合适的施工条件。
- 确定套管的尺寸和长度，以便进行准确的切割和安装。
- 准备必要的工具和材料，包括切割工具、连接件、密封胶等。
3. 安装步骤
按照以下步骤进行高强度防水套管的安装：
步骤一：切割套管
根据实际需求，使用切割工具将套管切割为合适的长度。
步骤二：连接套管
将连接件固定在套管两端，确保连接牢固。
根据需要，可以使
用密封胶等材料加强连接的密封性能。
步骤三：插入套管
将已连接好的套管插入到需要防水的部位，确保套管与周围环
境紧密贴合。
步骤四：固定套管
使用固定件将套管牢固地固定在所需位置，确保套管的稳定性
和安全性。
步骤五：测试防水性能
安装完成后，进行防水性能测试，确保高强度防水套管的有效
阻水能力。
4. 安全注意事项
在进行高强度防水套管的安装过程中，需要注意以下安全事项：
- 穿戴适当的个人防护装备，如手套、护目镜等。
- 使用正确的工具和方法进行切割和连接操作，避免意外伤害。
- 在安装过程中保持适当的通风和防火措施。
以上就是高强度防水套管安装技术的交底内容，希望能对施工人员有所帮助。
如有任何疑问或需要进一步的指导，请及时与负责人员联系。

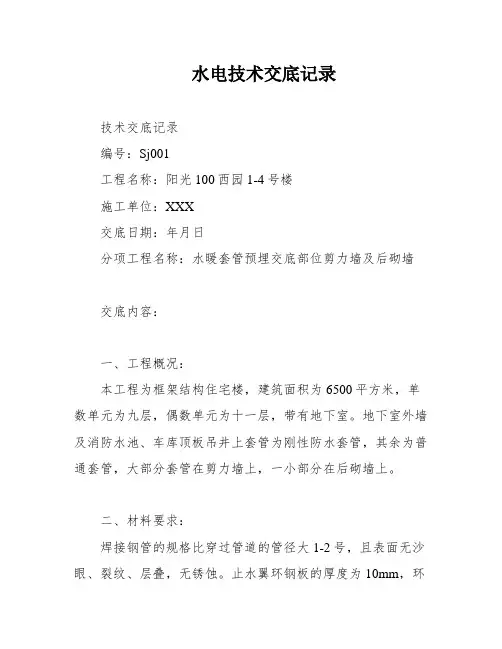

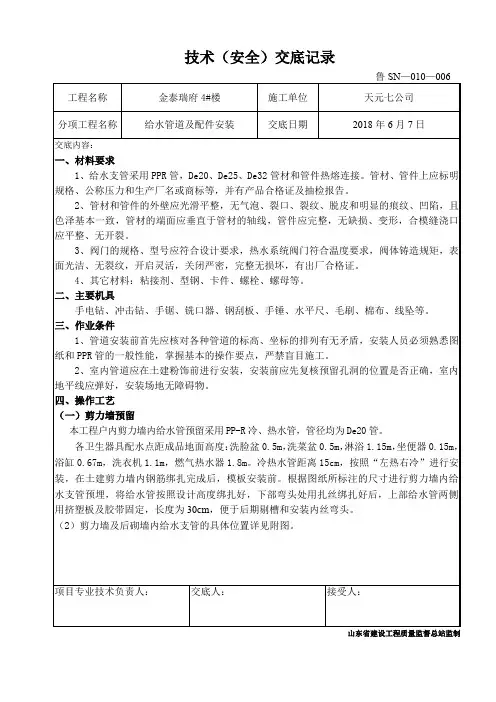

水电技术交底记录技术交底记录编号：Sj001工程名称：阳光100西园1-4号楼施工单位：XXX交底日期：年月日分项工程名称：水暖套管预埋交底部位剪力墙及后砌墙交底内容：一、工程概况：本工程为框架结构住宅楼，建筑面积为6500平方米，单数单元为九层，偶数单元为十一层，带有地下室。
地下室外墙及消防水池、车库顶板吊井上套管为刚性防水套管，其余为普通套管，大部分套管在剪力墙上，一小部分在后砌墙上。
二、材料要求：焊接钢管的规格比穿过管道的管径大1-2号，且表面无沙眼、裂纹、层叠，无锈蚀。
止水翼环钢板的厚度为10mm，环宽为100mm，且表面无沙眼、裂纹、层叠，无锈蚀。
焊条采用HJ442焊条，焊条不得受潮。
以上材料要有出厂质量证明。
三、主要机具：电焊机、气焊、切割砂轮机、手锤、小白线、抄水平用塑料软管、钢卷尺。
四、作业条件：1.土建在钢筋上给出标高基准点，水暖工用水平管或小白线将标高引至套管位置。
2.墙体钢筋绑扎完成，在木工封模前，必须将套管安装好。
3.后砌墙时，套管随砌墙过程埋入墙体。
五、工艺流程：准备工作→下料→制作套管→预埋套管→验收→套管看六、主要施工方法及技术要求：1.准备工作：1）技术准备工作：事前熟悉好图纸，结合建筑图确定好套管的位置、标高、长度，穿梁套管还要结合结构图确定好套管的位置、标高、长度，将其统一标注在各层平面图上，为施工提供方便。
2）材料准备：材料进场经业主、监理及我方现场主管验收后方能使用。
各种主材、配件必须具有生产厂家说明书，材料质量证明书、产品合格证及当地质检部门所要求的证明资料。
如发现不合格材料，材料人员，现场主管及有关人员立即退货。
进场材料堆放整齐，规格、型号要分清，每一种型号必须挂牌、注明规格、名称、材质并建立台帐，做到帐物相符，且收发手续完整。
材料供应要及时，以保证工程的顺利进行。
3）工具准备：根据工程的节点，组织工具的进场时间，以确保不耽误工期。
各种工具要定期检修，工期紧时，要有备用工具，以备不测。
安全技术交底记录AQ - C11 - 1编号2016—05工程名称1#住宅楼等2项（海淀区永定路15号住宅及配套项目）5#住宅楼等3项（海淀区永定路15号住宅及配套项目）总包单位江苏南通二建施工单位交底部位防水作业安全技术交底1.进场人员，必须在办理注册手续后，参加安全教育培训，考试合格后方可上岗。
未经注册、安全培训或考试不合格者，不得上岗作业；2.进入现场必须戴好合格的安全帽，扣好帽带；高处（2米以上含2米）、临边或空调板、阳台、陡坡处作业，必须系好安全带，安全带系挂牢固可靠。
3.必须按规定使用个人防护用品；着装整齐，不得穿硬底、易滑鞋、拖鞋、高跟鞋。
4.禁止在现场吸烟；禁止酒后作业；施工或暂时休息禁止追逐打闹、开玩笑。
5.禁止擅自拆除或挪动现场各种安全防护、消防设施、安全标志等；6.禁止擅自使用机械、电气设备；配合吊装作业时，必须听从信号人员指挥。
7.禁止从高处向下方抛扔或从低处向高处投掷物料。
8.夜晚、地下室阴暗处作业，必须有足够的照明。
9.雨后作业，应及时清理积水，注意冻防、防滑；遇有强风、阴雨等恶劣气候，应停止高处、临边作业；二．防水作业1.作业人员必须是经过防水施工专业培训并考核合格，持有效证件上岗。
2.材料存放于专人负责的库房，严禁烟火并挂有醒目的警告标志和防火措施；装卸溶剂（如苯、汽油等）的容器，必须配软垫，不准猛推猛撞。
使用容器后，其容器盖必须盖严。
油壶、油桶装油不得超过3/4。
3.施工及配料场地应通风良好，作业过程中发生恶心、头晕、过敏等应立即停止作业。
4.防水卷材采用热熔粘结，使用明火（如喷灯）操作时，应申请办理“用火证”，设专人看火，配有灭火器材（灭火器材和消防用水），并清理作业点周围的易燃、可燃物料（周围30米以内不准有易燃、易爆物品）。
未经用火审批，严禁擅自动火。
5.遇有必需的上下交叉部位作业时，必须有可靠的防护措施，防止火灾和材料、工具掉落伤人；铺贴立面卷材时，不应先封口，以防挤出热油烫人。
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
表C2-1
工程名称天津市北辰区北仓镇示范小城镇农民
安置用房项目
交底日期2014-9-23
施工单位经典建设有限公司分项工程名称屋面防水套管安装
交底提要施工准备、质量要求、工艺流程、操作工艺、应注意的质量问题、成品保护要求。
交底内容（续）：
4.3翼环内圈与套管外壁间的焊缝应符合相关要求，且双面施焊。
4.4翼环的任一面应和套管的纵向垂直。
5、挡圈焊接，翼环制作：（见下图）
屋面套管安装示意图翼环的制作示意图
5.1当穿过套管的管为钢管时，挡圈应焊在钢管上，具体位置见上图；当穿过套管的管为铸铁管时,挡圈应焊在套管内壁上，挡圈位置应在套管长度的1/3处，内2外1；
5.2挡圈为圆钢，其规格应根据套管的内径的大小而确定，当D2≥125时，挡圈应为¢12圆钢，
审核人：交底人：接受交底人：
2.当做分项工程技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

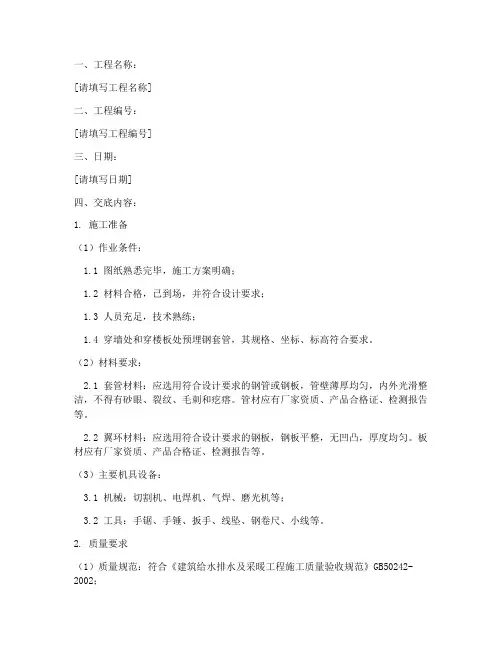

一、工程名称：[请填写工程名称]二、工程编号：[请填写工程编号]三、日期：[请填写日期]四、交底内容：1. 施工准备（1）作业条件：1.1 图纸熟悉完毕，施工方案明确；1.2 材料合格，已到场，并符合设计要求；1.3 人员充足，技术熟练；1.4 穿墙处和穿楼板处预埋钢套管，其规格、坐标、标高符合要求。
（2）材料要求：2.1 套管材料：应选用符合设计要求的钢管或钢板，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩。
管材应有厂家资质、产品合格证、检测报告等。
2.2 翼环材料：应选用符合设计要求的钢板，钢板平整，无凹凸，厚度均匀。
板材应有厂家资质、产品合格证、检测报告等。
（3）主要机具设备：3.1 机械：切割机、电焊机、气焊、磨光机等；3.2 工具：手锯、手锤、扳手、线坠、钢卷尺、小线等。
2. 质量要求（1）质量规范：符合《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；（2）参考图集：《12系列建筑标准设计图集-给水工程》12S2、《12系列建筑标准设计图集-排水工程》12S8、《防空地下室给排水设施安装》07FS02。
3. 工艺流程安装准备→ 预制加工→ 现场定位→ 安装。
4. 操作要求及注意事项（1）安装准备：4.1 认真熟悉图纸，了解施工方案；4.2 检查材料、设备，确保符合要求；4.3 确定安装位置，做好标记。
（2）预制加工：5.1 根据图纸要求，加工套管和翼环；5.2 确保加工尺寸准确，表面平整。
（3）现场定位：6.1 根据标记，确定套管安装位置；6.2 确保套管垂直、水平，符合设计要求。
（4）安装：7.1 将套管和翼环安装到位；7.2 焊接牢固，确保连接处无渗漏；7.3 检查安装质量，确保符合规范要求。
五、安全措施1. 严格遵守安全操作规程，确保施工安全；2. 作业人员必须佩戴安全帽、安全带等个人防护用品；3. 高处作业时，必须设置安全防护措施，防止坠落；4. 焊接作业时，做好防尘、防火、防爆措施；5. 作业现场保持整洁，确保通道畅通。

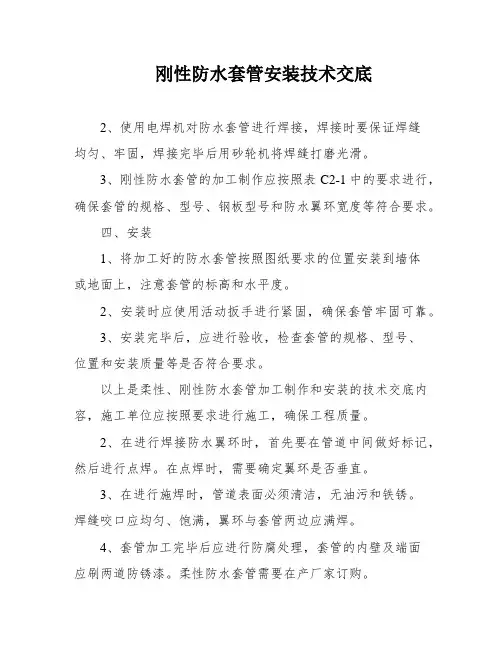

刚性防水套管安装技术交底2、使用电焊机对防水套管进行焊接，焊接时要保证焊缝均匀、牢固，焊接完毕后用砂轮机将焊缝打磨光滑。
3、刚性防水套管的加工制作应按照表C2-1中的要求进行，确保套管的规格、型号、钢板型号和防水翼环宽度等符合要求。
四、安装1、将加工好的防水套管按照图纸要求的位置安装到墙体或地面上，注意套管的标高和水平度。
2、安装时应使用活动扳手进行紧固，确保套管牢固可靠。
3、安装完毕后，应进行验收，检查套管的规格、型号、位置和安装质量等是否符合要求。
以上是柔性、刚性防水套管加工制作和安装的技术交底内容，施工单位应按照要求进行施工，确保工程质量。
2、在进行焊接防水翼环时，首先要在管道中间做好标记，然后进行点焊。
在点焊时，需要确定翼环是否垂直。
3、在进行施焊时，管道表面必须清洁，无油污和铁锈。
焊缝咬口应均匀、饱满，翼环与套管两边应满焊。
4、套管加工完毕后应进行防腐处理，套管的内壁及端面应刷两道防锈漆。
柔性防水套管需要在产厂家订购。
套管安装（见附图）：钢套管等预埋件必须要固定牢固，并在两端封堵好。
需要派专人进行检查，以防止浇注混凝土时出现移位或进入混凝土堵塞套管的情况。
在管道穿墙和楼板时，应设钢套管。
在管道穿地下室外墙及水池壁处，应埋设刚性防水套管。
套管内径要比管道外径大10mm，防水套管内径要比管道外径大20～40mm左右，其防水套管安装详见下图。
注意事项：1、本表由施工单位填写，交底单位与接受交底单位各存一份。
当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、在预留孔洞前，必须弄清建筑轴线和标高，由专业工长绘制预埋草图，以保证预留不出错，同时做好预埋件的加工准备工作。
3、为保证结构安全，施工人员预埋套管及模盒时，需断筋应由主管技术或工长会同结构负责人共同协商解决，不得私自断筋，尽可能避免断筋。
4、大管径穿墙及楼板孔洞（大于300mm），由土建专业预留，本专业技术人员需配合结构在现场认真校对。
一、工程基本信息1. 工程名称：2. 施工单位：3. 施工地点：4. 施工期限：5. 施工负责人：二、安全技术交底内容1. 施工人员安全教育（1）施工人员必须接受入场三级安全教育，考核合格后方可进入施工现场。
（2）施工人员应熟悉本工程的安全技术交底内容，并严格遵守。
2. 施工现场安全纪律（1）进入施工现场必须遵守安全生产六大纪律。
（2）施工现场严禁吸烟、饮酒、赌博等违规行为。
（3）施工现场应保持整洁，不得乱堆乱放物品。
3. 防火、防爆措施（1）防水施工所用的材料属易燃物质，贮存、运输和施工现场必须严禁烟火。
（2）施工现场应配备足够的消防器材，并确保消防器材的完好。
（3）熬制、配制防水灌浆堵漏材料时，必须穿戴规定的防护用品，皮肤不得外露。
4. 电气安全（1）防水、堵漏施工照明用电，应将电压降到12~36V以下，以防触电。
（2）施工现场应使用符合国家标准的安全电压电器设备。
5. 个人防护（1）施工人员进入施工现场必须戴好安全帽、防毒口罩及其他安全防毒用具。
（2）扎紧袖口、裤脚，手不得直接与沥青、油等易燃物质接触。
（3）穿软底安全鞋，不得穿硬底或带钉子的鞋。
6. 施工操作安全（1）施工前要认真检查作业场地，确保场地平整、坚实，无积水、杂物。
（2）施工过程中，应严格按照施工工艺进行操作，不得擅自改变施工顺序和方法。
（3）厚度在4mm以上的新型沥青防水卷材方可用热熔法施工，施工前要有动火申请审批手续。
（4）热熔施工时，必须戴墨镜，并防止烫伤。
施工现场应保持良好通风。
7. 施工材料安全（1）材料堆放必须远离火源，有毒性物品必须封存，并配置消防器材。
（2）自粘卷材的搭接：自粘聚合物改性沥青卷材搭接宽度不应小于100mm，以免多层接头重叠。
（3）卷材防水层的施工质量检验数量，应按铺贴面积每100平方米抽取1个检验点。
8. 其他安全事项（1）承台临边作业，应有1.2m护身栏，且挂安全带。
（2）在用运送混凝土的小车运送细石混凝土或水泥砂浆进行保护层的施工时，小车的铁脚必须用旧橡胶车胎或橡胶制品裹垫捆绑牢固，严防铁脚损坏防水层。
一、交底工程名称及基本信息工程名称：____________________施工单位：____________________建设单位：____________________分项工程名称：防水安装交底部门：____________________交底人：____________________施工期限：____年__月__日至____年__月__日二、接受交底班组或员工签名：（此处请接受交底班组或员工签名确认）三、安全交底内容1. 安全意识教育- 所有参与防水安装作业的人员必须充分认识到防水工程的重要性，以及可能存在的安全风险。
- 强调安全操作规程，提高安全意识，确保作业安全。
2. 个人防护用品- 作业人员必须佩戴安全帽、工作服、手套等个人防护用品。
- 高空作业时，必须佩戴安全带，并正确使用。
3. 现场安全检查- 作业前，必须对作业现场进行安全检查，确保无安全隐患。
- 重点关注施工区域周围环境，如临边、洞口等，设置安全警示标志和防护措施。
4. 材料及工具管理- 防水材料应存放在干燥、通风的地方，避免受潮、受热。
- 作业工具应定期检查，确保其完好无损。
5. 操作规范- 防水施工应按照设计要求和施工规范进行。
- 严禁在未干燥的基层上施工，以免影响防水效果。
6. 施工流程- 防水施工应严格按照以下流程进行：1. 基层处理：清理基层，确保其平整、干燥。
2. 防水材料施工：按照设计要求，均匀涂抹防水材料。
3. 防水层检验：检查防水层施工质量，确保无遗漏、破损。
4. 防水层保护：做好防水层保护工作，防止损坏。
7. 应急处理- 作业过程中，如发生意外情况，应立即停止作业，并采取相应的应急措施。
- 事故发生后，应立即上报，并配合相关部门进行调查处理。
四、总结本次安全交底旨在提高防水安装作业人员的安全意识，确保施工安全。
请各位作业人员认真学习，严格遵守安全操作规程，确保顺利完成防水安装工程。
五、注意事项1. 作业人员应熟悉本模板内容，并在实际操作中严格执行。

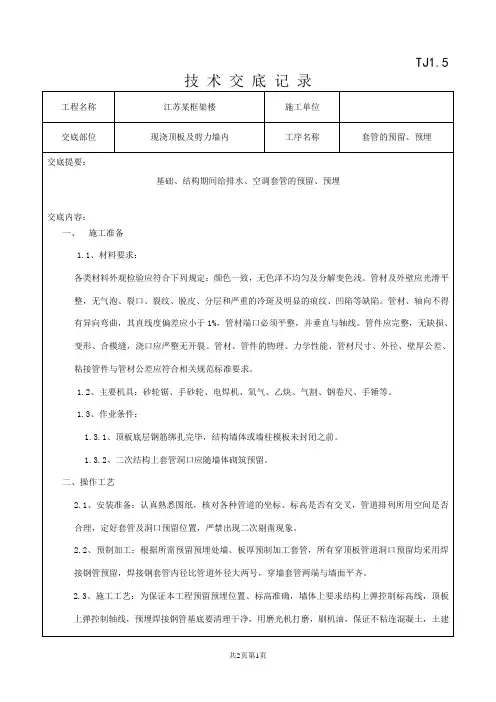

技术交底
编号：001
工程名称贵州新蒲经济开发区清坪社
区服务中心建设项目
分项工程名称
砼墙及板内套管安装及孔
洞预留
交底内容：
一、本工程墙内配管概况：
1.1 本工程结构型式为现浇钢筋砼剪力墙结构。
1.2 管道穿地下防水墙体做防水套管，凡与水泵相连的管道作柔性防水套管，其余采用Ⅳ型刚性套管。
1.3 楼板有管线穿过的部位先预留孔洞，待管线施工时放线定位后再安装套管。
二、施工准备
2.1 根据设计要求统计材料及使用的设备进场，对进场材料设备自检验收并报验，合格后投入工程使用。
根据工程总进度需求合理安排组织合格施工人员及工具进场，密切配合并不影响主体施工。
2.2 组织施工人员熟悉施工图纸，复查施工图纸与其它图纸内容，对防水套管型号、位置及数量一一对照核准。
发现有同其它管线设备相交时及时反映项目部技术人员。
不得私自对其改动或不作为。
1.3 组织全部施工人员学习讨论施工方案，对项目方案的可操作性、灵活性、合理性、节约性等进行学习分析及修正，要求所有施工过程及结果符合现行施工规范要求、满足节省用料要求、人力工具设备的最优化要求及管理工作的精细化。
2.4 作业条件：墙体柔性防水套管在墙体钢筋绑扎完毕后安装。
楼板孔洞在楼板钢筋绑扎完毕后预留。
2.5 材料要求：
（1）钢管的材质必须合格,有出厂合格证,设计有待殊要求时必须符合设计要求。
刚性防水套管中间翼环的厚度和高度应满足设计要求。
如果自己加工翼环，钢板厚度应满足要求。
（2）外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。
（3）电焊条的涂料均匀、坚固，无裂纹、脱落现象，有合格证，符合国家相关标准。
（4）柔性防水套管根据图纸所给图集02S404-6定做，进场后需根据图纸和图集检查套管长度，焊口无夹渣和气孔等缺陷，套管壁厚，各翼环的垂直度、高度、厚度，胶圈柔韧性及外观饱满度，锥形螺栓孔与螺栓的间隙要紧密，外圈埋入砼墙部分不得刷油漆，各项合格后方能使用。
2.6 主要机具：砂轮锯、电焊机、气焊、手锤、手锯、钢卷尺、水平尺、线坠、粉笔常用工具等。
三、工艺流程：
3.1 预留空洞
准备→预留孔定位→下料、盒管预埋→套管加固、复查→配合主体打混凝土→位置校正→混凝土初凝、拔盒管
3.2 预留柔性防水套管
准备→预留孔定位→成品套管预埋→焊接加固、复查→配合主体打混凝土→位置校正（1）套管焊接加固完毕后应清除焊渣，套管内壁除锈后，要刷环氧沥青漆一道。
（2）套管的定位、固定
根据套管图纸，结合土建结构图纸，参照现场的结构标高线确定套管的位置和标高。
套管固定采用附加筋形式，附加筋再和主筋焊接，不得直接将套管焊接在主筋上。
套管内表面
及两端口做好防腐处理，端口平整。
如果套管过大需要断筋的，要提前与土建专业沟通做好加固。
如下图所示
图1防水套管的固定
交底人：接受人签字：
交底日期：
备注：如有不清楚之处，可以拒绝签字！。
