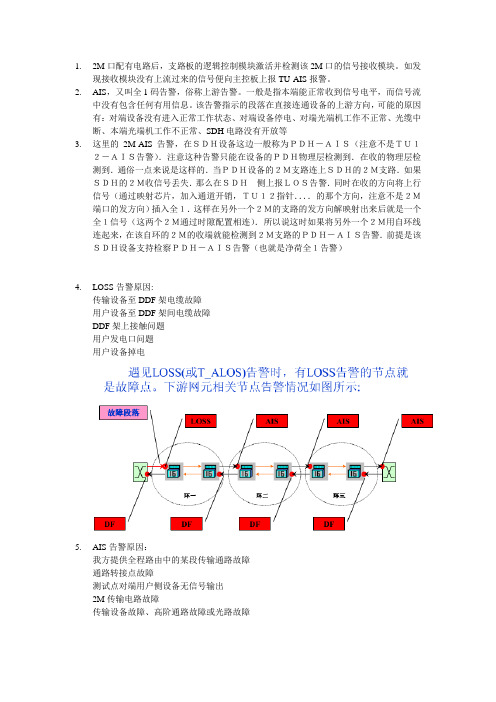

1.2M口配有电路后，支路板的逻辑控制模块激活并检测该2M口的信号接收模块。
如发现接收模块没有上流过来的信号便向主控板上报TU-AIS报警。
2.AIS，又叫全1码告警，俗称上游告警。
一般是指本端能正常收到信号电平，而信号流中没有包含任何有用信息。
该告警指示的段落在直接连通设备的上游方向，可能的原因有：对端设备没有进入正常工作状态、对端设备停电、对端光端机工作不正常、光缆中断、本端光端机工作不正常、SDH电路没有开放等3.这里的2M-AIS 告警，在ＳＤＨ设备这边一般称为ＰＤＨ－ＡＩＳ（注意不是ＴＵ１２－ＡＩＳ告警）．注意这种告警只能在设备的ＰＤＨ物理层检测到．在收的物理层检测到．通俗一点来说是这样的．当ＰＤＨ设备的２Ｍ支路连上ＳＤＨ的２Ｍ支路．如果ＳＤＨ的２Ｍ收信号丢失．那么在ＳＤＨ侧上报ＬＯＳ告警．同时在收的方向将上行信号（通过映射芯片，加入通道开销，ＴＵ１２指针．．．．的那个方向，注意不是２Ｍ端口的发方向）插入全１．这样在另外一个２Ｍ的支路的发方向解映射出来后就是一个全１信号（这两个２Ｍ通过时隙配置相连）．所以说这时如果将另外一个２Ｍ用自环线连起来，在该自环的２Ｍ的收端就能检测到２Ｍ支路的ＰＤＨ－ＡＩＳ告警．前提是该ＳＤＨ设备支持检察ＰＤＨ－ＡＩＳ告警（也就是净荷全１告警）4.LOSS告警原因:传输设备至DDF架电缆故障用户设备至DDF架间电缆故障DDF架上接触问题用户发电口问题用户设备掉电5.AIS告警原因：我方提供全程路由中的某段传输通路故障通路转接点故障测试点对端用户侧设备无信号输出2M传输电路故障传输设备故障、高阶通路故障或光路故障6.DF告警原因：传输设备至DDF架间电缆故障用户设备至DDF架间电缆故障DDF架上接触问题用户收接口问题。

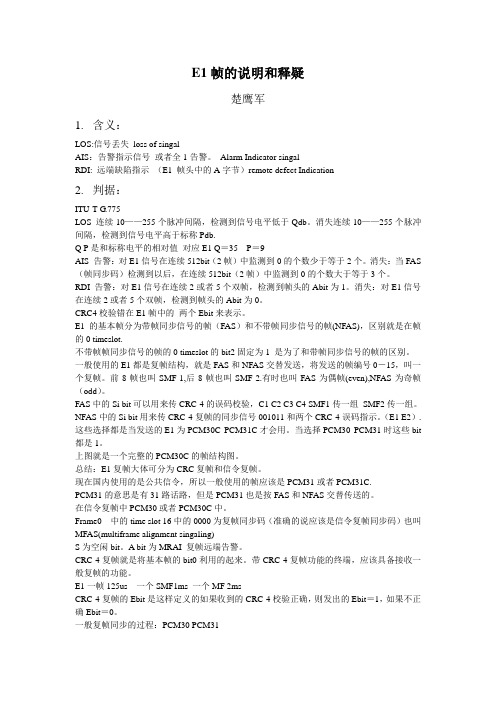

E1帧的说明和释疑楚鹰军1.含义：LOS:信号丢失loss of singalAIS：告警指示信号或者全1告警。
Alarm Indicator singalRDI: 远端缺陷指示（E1 帧头中的A字节）remote defect Indication2.判据：ITU-T G.775LOS 连续10——255个脉冲间隔，检测到信号电平低于Qdb。
消失连续10——255个脉冲间隔，检测到信号电平高于标称Pdb.Q P是和标称电平的相对值对应E1 Q＝35 P＝9AIS 告警：对E1信号在连续512bit（2帧）中监测到0的个数少于等于2个。
消失：当FAS （帧同步码）检测到以后，在连续512bit（2帧）中监测到0的个数大于等于3个。
RDI 告警：对E1信号在连续2或者5个双帧，检测到帧头的Abit为1。
消失：对E1信号在连续2或者5个双帧，检测到帧头的Abit为0。
CRC4校验错在E1帧中的两个Ebit来表示。
E1的基本帧分为带帧同步信号的帧（FAS）和不带帧同步信号的帧(NFAS)，区别就是在帧的0 timeslot.不带帧帧同步信号的帧的0 timeslot的bit2固定为1 是为了和带帧同步信号的帧的区别。
一般使用的E1都是复帧结构，就是FAS和NFAS交替发送，将发送的帧编号0－15，叫一个复帧。
前8帧也叫SMF-1,后8帧也叫SMF-2.有时也叫FAS为偶帧(even),NFAS为奇帧（odd）。
FAS中的Si bit可以用来传CRC-4的误码校验，C1 C2 C3 C4 SMF1传一组SMF2传一组。
NFAS中的Si bit用来传CRC-4复帧的同步信号001011和两个CRC-4误码指示。
（E1 E2）. 这些选择都是当发送的E1为PCM30C PCM31C才会用。
当选择PCM30 PCM31时这些bit 都是1。
上图就是一个完整的PCM30C的帧结构图。
总结：E1复帧大体可分为CRC复帧和信令复帧。
CT系列设备告警性能监测方案CT系列设备是中国电信设计用于监测2M端到端电路性能状况，以统计电路可用率指标的设备。
其监测的性能指标随着其工作状态及其传递的信号有所改变，但其监测原理主要是利用CRC（Cyclic Redundancy Check）来统计各种监测的性能指标。
下面对性能指标的监测原理进行详细的说明：1．LOS（Loss of Signal）：在ITU-T G.775中规定，当接收到的信号，没有电平变化时，即判为LOS。
对2M信号而言，连续N（10≤N≤255）个脉冲间隔的电平都小于或等于低于标称值的35DB电平时，则认为信号丢失。
而只有连续N（10≤N≤255）个脉冲间隔的电平都大于或等于低于标称值的9DB电平时，才认为信号恢复。
根据该规定，对于LOS的监测，就是判断接收到的信号电平是否有变化，将接收到的信号电平与预设的门限值进行比较，如果连续N个脉冲的信号电平都低于或等于门限值，则判为LOS，而连续N个脉冲的信号电平都高于或等于门限值，则信号丢失中断消除。
2．AIS（Alarm Indication Signal）：在ITU-T G.775中规定，对2M信号，当接收到的连续两帧信号中仅有两个或两个以下的bit为零时，则认为出现AIS，当有帧定位信号时，连续两帧信号中有三个或三个以上的bit为零时，则认为AIS结束。
对于AIS的监测，也是采用电平比较的办法，根据上述的条件来判断。
3．LOF（Loss of Frame Alignment）：在ITU-T G.706中规定，对2M信号，当接收到的信号中，连续三帧都没有正确的帧定位信息时，则认为出现LOS。
同时，由于CRC复帧不能定位，以及错误的CRC消息块超过一定数量也会导致出现LOF。
在对接收到的信号进行监测中，判断是否出现LOF告警，主要就是对上述结构中的帧同步信号进行监测。
同时也需要对CRC复帧同步信号进行监测。
CRC复帧结构如下图所示：其中在奇数帧中第1bit的001011是CRC复帧同步信号，对CRC复帧的同步捕捉是基于先有帧同步的情况下才进行的，如果在8ms中不能实现CRC复帧同步，则认为帧同步是由于伪同步码导致的，即出现LOF，需要重新捕捉帧同步信号。
LOS,AISSDH告警性能分析1主要告警和性能介绍1．LOS：信号丢失告警表示本端接收不到光或电信号。
当信号幅度在给定时间（例如100MS）内一直低于某一设定门限值（门限值很小，远远低于使BER 小于10－3）时，则SDH设备应进入LOS状态。
如果检测到2个连续的有效的帧定位图案并且没有检测到LOS时，则SDH设备应退出LOS状态。
（1）光口LOS：网管告警为：光接受信号丢失、低光输入。
主要引起的原因是：①光缆断或光缆故障或光缆故障；②对端发送光信号没有；③本端收光模块坏；④收发光功率不在收光模块指标范围内。
处理方法：①先将本端用一根光纤自环，（自环必须保证收口光功率在灵敏度和过载点范围内）若告警消失，表示本端是好的，问题在对端。
若对端自环也好，则可以肯定两端间光纤的断了；（注意：法兰盘连接处拧紧程度，拧紧方式和清洁程度直接影响收发光功率）②若对端自环不好，也是LOS告警，用光功率计测量其光发功率，若功率过小（-50dB或更低）则可断定光发坏了；③若功率正常，则是由于没有时钟引起的，换掉时钟板，告警消失；④若本端自环还是LOS告警，则是由于光收模块坏了，更换后告警消失。
（2）电口LOS：网管告警为：2M终端（接收）信号丢失。
检测PDH一侧是否有信号由接口送入SDH设备，支路板没有接收到输入信号，即检测到2M接口盒上传来的信号电平在一段时间内没有变化。
LOS只与本网元有关，一般是以下原因：接口电缆接错或接口盒接触不良所造成的。
特殊情况下，如果2M 支路板出现硬件故障也会造成上述两种告警的出现。
2．OOF帧失步、LOF帧丢失、LOM复帧丢失A1、A2有固定的值，也就是有固定的比特图案。
A1：11110110（f 6H），A2：00101000（28H）。
收端检测信号流中的各个字节,当发现连续出现N个f 6H，又紧跟着出现了N个26H字节时（在STM-1帧中A1和A2字节各有3个），就断定现在开始收到一个STM-N帧，收端通过定位每个STM-N帧的起点，来区分不同的STM-N 帧，以达到分离不同帧的目的，当N=1时，区分的是STM-1帧。

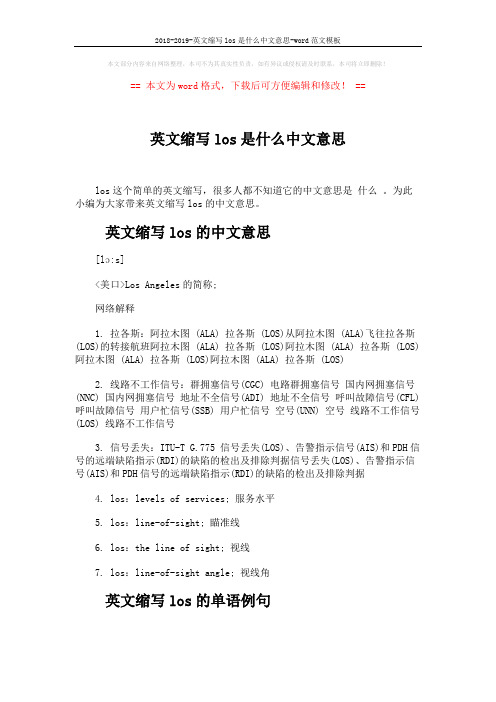

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==英文缩写los是什么中文意思los这个简单的英文缩写，很多人都不知道它的中文意思是什么。
为此小编为大家带来英文缩写los的中文意思。
英文缩写los的中文意思[lɔ:s]<美口>Los Angeles的简称;网络解释1. 拉各斯：阿拉木图 (ALA) 拉各斯 (LOS)从阿拉木图 (ALA)飞往拉各斯(LOS)的转接航班阿拉木图 (ALA) 拉各斯 (LOS)阿拉木图 (ALA) 拉各斯 (LOS)阿拉木图 (ALA) 拉各斯 (LOS)阿拉木图 (ALA) 拉各斯 (LOS)2. 线路不工作信号：群拥塞信号(CGC) 电路群拥塞信号国内网拥塞信号(NNC) 国内网拥塞信号地址不全信号(ADI) 地址不全信号呼叫故障信号(CFL) 呼叫故障信号用户忙信号(SSB) 用户忙信号空号(UNN) 空号线路不工作信号(LOS) 线路不工作信号3. 信号丢失：ITU-T G.775 信号丢失(LOS)、告警指示信号(AIS)和PDH信号的远端缺陷指示(RDI)的缺陷的检出及排除判据信号丢失(LOS)、告警指示信号(AIS)和PDH信号的远端缺陷指示(RDI)的缺陷的检出及排除判据4. los：levels of services; 服务水平5. los：line-of-sight; 瞄准线6. los：the line of sight; 视线7. los：line-of-sight angle; 视线角英文缩写los的单语例句1. A telephone call made after business hours Monday to the magazine's Los Angeles office was not immediately returned.2. He told Lakers owner Jerry Buss he would play for Los Angeles if he decided to play again.3. Lakers owner Jerry Buss has been hospitalized with cancer, the Los Angeles Times reported on Thursday.4. Butler keyed the rally with nine points, and Sasha Vujacic had eight as Los Angeles cut into the Memphis lead.5. LOS ANGELES - The US Software giant Microsoft's bid to buy out Yahoo has been decried as tactics to torpedo Yahoo's business.6. Angelina Jolie asked her mother to fly in from Los Angeles to Paris so she can be by her side when Angelina gives birth.7. LOS ANGELES - George Clooney personally responded Thursday to rumors circulated by two gossip Web sites.8. LOS ANGELES - This hasn't been a few good days for Tom Cruise.9. A Los Angeles City Fire Department spokesman confirmed they received an emergency call requesting help at the Beverly Hills address where Charlie lives.英文缩写los的双语例句1. If you are a lover of Ice sports, catch up with Los Angeles Kings.如果你是一个喜爱冰上运动，赶上洛杉矶国王队。

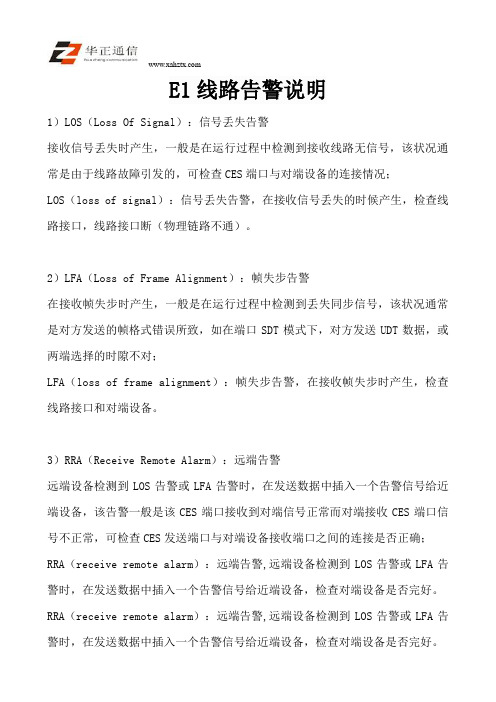

E1线路告警说明1）LOS（Loss Of Signal）：信号丢失告警接收信号丢失时产生，一般是在运行过程中检测到接收线路无信号，该状况通常是由于线路故障引发的，可检查CES端口与对端设备的连接情况；LOS（loss of signal）：信号丢失告警，在接收信号丢失的时候产生，检查线路接口，线路接口断（物理链路不通）。
2）LFA（Loss of Frame Alignment）：帧失步告警在接收帧失步时产生，一般是在运行过程中检测到丢失同步信号，该状况通常是对方发送的帧格式错误所致，如在端口SDT模式下，对方发送UDT数据，或两端选择的时隙不对；LFA（loss of frame alignment）：帧失步告警，在接收帧失步时产生，检查线路接口和对端设备。
3）RRA（Receive Remote Alarm）：远端告警远端设备检测到LOS告警或LFA告警时，在发送数据中插入一个告警信号给近端设备，该告警一般是该CES端口接收到对端信号正常而对端接收CES端口信号不正常，可检查CES发送端口与对端设备接收端口之间的连接是否正确；RRA（receive remote alarm）：远端告警,远端设备检测到LOS告警或LFA告警时，在发送数据中插入一个告警信号给近端设备，检查对端设备是否完好。
RRA（receive remote alarm）：远端告警,远端设备检测到LOS告警或LFA告警时，在发送数据中插入一个告警信号给近端设备，检查对端设备是否完好。
4）LMFA（Loss of Multiframe Alignment）：复帧失步告警在接收复帧失步时产生，一般是一端启动CRC4，而另一端没有启动CRC4的原因造成；5）AIS（Alarm Indication Signal）：告警指示信号在某时间段中，检测到接收数据中只有2个或少于2个零时，产生AIS告警AIS（alarm indication signal）：告警指示信号，在一个时间段中，检测到接收数据中只有2个或少于2个零时，产生AIS告警，检查线路设备6）SCOL（System clock is out of lock）：系统时钟失锁，FRC使用系统时钟时，没有检测到系统送下来的时钟，检查MMX时钟扣板状态。
传输设备常见告警解释及处理建议LianLv一、 LOS 告警：信号丢失1、正常情况下两个网元之间要通信，中间的信号流必须是畅通的，如下图；2、从上图可以看书信号从MSC 发出2M 信号，经过SDH 设备复用后传递给下一个设备，最后末端SDH 设备解复用出2M 信号给另一端的MSC 。
也就是说，产生信号源的设备是发出信号的设备，当相邻的设备收不到对端发出的信号时就会上报LOS 告警，即信号丢失；A 、上图中由于SDH2发出的光信号SDH1收不到所以SDH1的收光口会上报LOS 告警；B 、上图中MSC2发出的2M 信号由于2M 线中断导致SDH2的2M接口收不到信号，所以SDH2的2M 接口会上报LOS 告警；C 、 上图是MSC1收不到信号的情况；说明：在通信标准中信号丢失的告警名都为LOS，但是不同厂家在编写网管软件时其有所不同，比如：华为公司传输设备，光口收不到信号上报告警为R-LOS ，支路口（2M 口）收不到信号时报T-ALOS;二、 LOF 告警：帧丢失1、当收到的信号功率太大或太小时都会上报OOF 告警；2、是指可以收到信号，但是检测不到信号的开始位置。
一般在波分和SDH 相连时，由于中继段线路中断，造成SDH 设备收到的信号为非调制光。
四、 AIS 告警：全1指示告警举例：SDH2收不到BTS 发来的2M 信号，SDH2会上报LOS 告警，并下插“1”码，当BSC1收到的2M 信号为全要“1”的时候就会上报AIS 告警。
这个故障我们日常维护中经常碰到，如果基站发送处理的2M 信号在中间传输环节中中断，BSC 的dip 端口都会上报AIS 告警。
五、 RDI 告警：远端告警指示举例：当BTS 收到的2M 信号在传输途中中断，但是BSC 可以收到BTS 发送的信号，那么BTS 就会发送AIS 信号给BSC ，当BSC 收到AIS 信号时就会上报RDI ，即远端告警指示说明故障点在BTS 端。
协议转换器的故障及解决方法如果我们在安装设备时遇到线路不通情况，同时伴随设备出现各种类型的告警，我们应该怎么解决呢？下面就介绍协议转换器的问题以及解决方法一、V.35协议转换器常见指示灯含义1、LOS：告警指示灯，LOS是转换器E1信号丢失指示信号，正常时此灯灭；2、AIS：告警指示灯，AIS是转换器E1输入至传输设备线缆连接正常，但无信号。
此时转换器只收到传输设备发送的全“1”码，正常时此灯灭；3、TD：数据发指示灯，TX是转换器V.35数据发送指示信号，正常时此灯亮；4、RD：数据收指示灯，RX是转换器V.35数据接收指示信号，正常时此灯亮。
二、故障排查、分析及解决1、故障：V.35线路不通，转换器LOS告警指示灯长亮。
分析：转换器出现LOS告警，说明传输设备接入转换器的E1信号出现信号丢失。
原因及解决：a.连接光端机E1发送和转换器E1接收的E1线缆出现故障。
可用万用表测量判断。
更换E1线缆，可解决故障；b.光端机故障，E1接口无信号发送，或光端机未加电。
可通过万用表测量光端机是否有电源输入，或光端机电源是否短路，或自环光端机E1接口观察LOS告警状态。
检修电源供电系统或更换光端机，可解决故障。
c.转换器故障，E1接口无法接收信号。
可通过断开转换器以太网线，自环E1接口，观察LOS告警状态进行判断，LOS告警不消除，判断设备故障。
更换转换器，可解决故障。
2、故障：V.35线路不通，转换器AIS告警指示灯长亮。
分析：转换器出现AIS告警，说明连接光端机E1发送和转换器E1接收的E1线缆连接正常，但无信号，此时转换器收到本端光端机发送的全“1”码。
原因及分析：a.对端光端机未接收到对断转换器发送的E1信号。
需检查对端E1线缆连接是否正常。
b.对端光端机、转换器无法加电，需检修供电系统。
c.对端光端机、转换器损坏，需进行检查，并更换设备。
3、故障：V.35线路不通，RD灯不亮。
分析：转换器出现RD灯不亮，说明转换器未接到路由器发送的信号。
请说出下列告警是什么？RJA （远端告警）SLIP （滑码告警）AIS （上游告警）LIS （断线告警）在日常维护中，我们常常会遇到传输告警，如果机房维护人员不了解各种传输告警的性质，在处理过程中会延误处理时间，造成接通率的降低，引起不必要的呼损。
在这里，列出几种常见的传输告警，以供大家参考。
1、LFA（loss of frame alignment）帧失步告警帧同步码在偶帧信道0中，格式为I0011011，其中0011011为同步码；在奇帧信道0中，格式为I1ANNNNN，其中第二比特为1，帧同步的建立和恢复通过对奇、偶帧信道0的同步码进行检测。
当连续收到三个偶帧0中同步码出错或奇帧0中第二比特不为“1”时，则出现帧失步告警；当连续三帧偶帧0的同步码和奇帧0中第二比特错，也说明出现了失步告警。
造成LFA告警的主要原因是外线传输质量的劣化和在微波中传输受气候的影响而造成的滑码、误码大。
当LFA告警产生时，正在通话的电路仍保持通话直到通话结束，未通话的电路立即出现告警。
LFA告警后，应与传输部门联系，进行必要处理。
2、AIS（alarm indication signal alarm）线路信号监示告警我国数字传输中采用HDB3码，同步时钟从HDB3码中提取，以做到收发同步，当传输系统的转发器出现一个故障时，转发器将发送全“1”的码流，该码流将置为AIS告警，当连续2帧收到的“0”码流大于3时，告警消失。
该告警与传输质量有关，如果是瞬间产生，有可能会自行消失，但当不断产生和长时间不消失时，应与传输部门配合，查找故障原因。
3、LIS（loss incoming signal alarm）入信号丢失告警此告警的产生是由于入中继上长时间监测不到外部时钟而触发的外部时钟的丢失，也意味着输入数据的丢失。
该告警的产生，一部分是由于在增加电路时，数据已做完毕，但中继模块未接入电路造成的，这属于正常范畴，另一部分原因是由于传输的中断，或DDF架插头的脱落松动造成的。
SDH告警性能分析1主要告警和性能介绍1．LOS：信号丢失告警表示本端接收不到光或电信号。
当信号幅度在给定时间（例如100MS）内一直低于某一设定门限值（门限值很小，远远低于使BER小于10－3）时，则SDH设备应进入LOS状态。
如果检测到2个连续的有效的帧定位图案并且没有检测到LOS时，则SDH设备应退出LOS状态。
（1）光口LOS：网管告警为：光接受信号丢失、低光输入。
主要引起的原因是：①光缆断或光缆故障或光缆故障；②对端发送光信号没有；③本端收光模块坏；④收发光功率不在收光模块指标范围内。
处理方法：①先将本端用一根光纤自环，（自环必须保证收口光功率在灵敏度和过载点范围内）若告警消失，表示本端是好的，问题在对端。
若对端自环也好，则可以肯定两端间光纤的断了；（注意：法兰盘连接处拧紧程度，拧紧方式和清洁程度直接影响收发光功率）②若对端自环不好，也是LOS告警，用光功率计测量其光发功率，若功率过小（-50dB或更低）则可断定光发坏了；③若功率正常，则是由于没有时钟引起的，换掉时钟板，告警消失；④若本端自环还是LOS告警，则是由于光收模块坏了，更换后告警消失。
（2）电口LOS：网管告警为：2M终端（接收）信号丢失。
检测PDH一侧是否有信号由接口送入SDH设备，支路板没有接收到输入信号，即检测到2M接口盒上传来的信号电平在一段时间内没有变化。
LOS只与本网元有关，一般是以下原因：接口电缆接错或接口盒接触不良所造成的。
特殊情况下，如果2M支路板出现硬件故障也会造成上述两种告警的出现。
2．OOF帧失步、LOF帧丢失、LOM复帧丢失A1、A2有固定的值，也就是有固定的比特图案。
A1：11110110（f 6H），A2：00101000（28H）。
收端检测信号流中的各个字节,当发现连续出现N个f 6H，又紧跟着出现了N个26H字节时（在STM-1帧中A1和A2字节各有3个），就断定现在开始收到一个STM-N帧，收端通过定位每个STM-N帧的起点，来区分不同的STM-N 帧，以达到分离不同帧的目的，当N=1时，区分的是STM-1帧。
当连续5帧以上（625us）收不到正确的A1、A2字节，即连续5帧以上无法判别帧头（区分出不同的帧），那么收端进入帧失步状态，产生帧失步告警——OOF；若OOF持续了3ms则进入帧丢失状态——设备产生帧丢失告警LOF，SDH设备向下插AIS信号，整个业务中断。
在LOF状态下若收端连续1ms以上又处于定帧状态，那么设备回到正常状态。
网管告警为：光板上有OOF，LOF告警。
主要引起的原因是：①光缆断或光缆故障；②时钟；③发端光模块；④收端光模块；⑤交叉板；⑥背板（2.5G）。
处理方法：同光口LOS处理。
3．LOP指针丢失当导致指针值无法确知的条件连续出现规定的次数时，SDH设备应进入LOP状态。
SONET标准明确规定[4]，当连续8帧汉有找到有效指针，或者检测到8个连续NDF时设备应进入LOP状态。
而当连续3帧检测到具有正常NDF的有效指针或级联指示时，设备应退出LOP状态。
一般伴随LOF、OOF产生，指针包括AU PTR以及TU PTR。
网管告警为：指针丢失被检测到主要引起的原因是：①光缆断或光缆故障；②时钟板；③交叉板；④光板；⑤背板（2.5G）。
处理方法：4．AIS告警指示信号：包括MS-AIS、AU-AIS、TU-AIS。
（1）MS-AIS：复用段告警信号（MS-AIS）：利用K2（b6-b8）开销字节。
复用段告警信号指包含有效RSOH并且信号的其余部分为全“1”时的STM-N信号。
复用段远端缺陷指示（MS-RDI）字节：K2（b6-b8）。
这是一个对告的信息，由收端（信宿）回送给发端（信源），表示收信端检测到来话故障或正收到复用段告警指示信号。
也就是说当收端收信劣化，这时回送给发端MS-RDI告警信号，以使发端知道收端的状态。
若收到的K2的b6-b8为110码,则此信号为对端对告的MS-RDI告警信号；若收到的K2的b6-b8为111，则此信号为本端收到MS-AIS信号，此时要向对端发MS-RDI信号，即在发往对端的信号帧STM-N的K2的b6-b8放入110比特图案。
MS-AIS一般是伴随着远端LOS/LOF出现而出现的，或者从网管上插入该告警。
MS-AIS举例：见图11◆A端得到MS-AIS，写入K2 MS-RDI，回送至B端。
◆B端得到MS-RDI，A站同时向G1写入B5-B7——> HP-RDI，同时向V5写入B5-B8——> LP-RDI，后面详述。
图11 MS-AIS举例主要引起的原因是：①光缆断或光缆故障；②光板。
3、交叉板处理方法：①若本端自环也有该告警MS-AIS，则更换光板。
②本端自环是好的，对端又没有LOS告警，则可能是网管上插入了AIS 告警，从网管上将插入AIS操作取消，若此处理不消除告警，则更换远端光板。
3、换交叉板（2）AU-AIS：AU-AIS、AU-LOP：高阶通道告警指示信号，AU管理单元指针丢失。
主要引起的原因是：①光缆断或光缆故障；②时钟板；③交叉板；④光板；⑤支路板总线；⑥背板；⑦时隙配置错误。
处理方法：通过环回定位故障，更换相应单板或修正时隙配置。
（3）TU-AISTU-AIS、TU-LOP：支路告警指示信号、支路指针丢失。
主要引起的原因是：①光缆断或光缆故障；②时钟板；③交叉板；④光板；⑤支路板总线；⑥支路板；⑦背板；⑧时隙配置错误。
处理方法：通过环回定位故障，更换相应单板或修正时隙配置。
5．B1性能记数及告警产生B1使用BIP8比特间插奇偶校验，在再生段中统计和计算。
工作机理：发送端对上一帧（1#STM-N）加扰后的所有字节进行BIP-8偶校验，将结果放在下一个待扰码帧（2#STM-N）中的B1字节；接收端将当前待解扰帧（1#STM-N）的所有比特进行BIP-8校验，所得的结果与下一帧（2#STM-N）解扰后的B1字节的值相异或比较，若这两个值不一致则异或有1出现，根据出现多少个1，则可监测出1#STM-N帧在传输中出现了多少个误码块。
B1在各种网元类型光接口板上都会终结。
包括REG、ADM、TM等等。
当B1误码记数超过门限值，则上报为B1性能超值告警。
有B1 BBE、B1 ES、B1 SES、B1 UAS等。
B1无远端概念。
主要引起的原因是：①光缆断或光缆故障或光缆故障；②对端发送光信号没有；③本端收光模块坏；④接收到光信号与光模块速率等级不同；⑤收发光功率不在收光模块指标范围内。
处理方法：①先将本端用一根光纤自环，（自环必须保证收口光功率在灵敏度和过载点范围内）若告警消失，表示本端是好的，问题在对端。
若对端自环也好，则可以肯定两端间光纤的断了；（注意：法兰盘连接处拧紧程度，拧紧方式和清洁程度直接影响收发光功率）②若对端自环不好，也是LOS告警，用光功率计测量其光发功率，若功率过小（-50dB或更低）则可断定光发坏了；③若功率正常，则是由于没有时钟引起的，换掉时钟板，告警消失；④若本端自环还是LOS告警，则是由于光收模块坏了，更换后告警消失。
6．J0开销字节再生段踪迹字节：J0网管上告警信息：该字节被用来重复地发送段接入点标识符，以便使接收端能据此确认其与指定的发送端处于持续连接状态。
在同一个运营者的网络内该字节可为任意字符，而在不同两个运营者的网络边界处要使设备收、发两端的J0字节相同——匹配。
通过J0字节可使运营者提前发现和解决故障，缩短网络恢复时间。
7．B2（M1）性能记数及告警产生：（1）B2使用BIP24比特间插奇偶校验，在复用段中统计和计算。
工作机理：是发端B2字节对前一个待扰的STM-1帧中除了RSOH（RSOH在B1）及管理指针的全部比特进行BIP-24计算，结果放于本帧待扰STM-1帧的B2字节位置。
它伴有以下几个参数①B2BBE②B2ES③B2SES④B2UASB2在对复用段开销处理的网元终结，同时发出对告信息。
如REG不做B2的检验及对告，REG网元的B2字节将无任何改变发至下一个网元，由下一网元处理。
其他包括ADM、TM均将B2终结，并且重新发起校验记数，而且有B2的对告消息回送至B2原来的网元。
如B2记数值超过门限值，将在网管上表现为“性能超限告警”，但无回送告警信息。
（2）M1：B2的对告字节，复用段远端误码块指示（MS—REI）字节这是个对告信息，由接收端回发给发送端。
M1字节用来传送接收端由BIP—N×24（B2）所检出的误块数，以便发送端据此了解接收端的收信误码情况。
收端网元检测到B2后，将值存入M1字节，回送至发端网元，发端网元检测到M2后，即报相应数值的B2 FE数值（FEES/FEBBE/FESES/FEUAS）一般某网元的B2的BBE/ES/SES/UAS与对端网元的B2 FEBBE/FEES/FESES/FEUAS伴随产生。
8．J1及C2开销字节C2用来指示VC帧的复接结构和信息净负荷的性质，例如通道是否已装载、所载业务种类和它们的映射方式。
J1和C2字节的设置一定要使收/发两端相一致——收发匹配，否则在收端设备会出现HP-TIM（高阶通道追踪字节失配）、HP-SLM（高阶通道信号标记字节失配）。
此两种告警都会使设备向该VC4的下级结构TUG3插全“1”码——TU-AIS告警指示信号。
9．B3（G1）性能记数及告警产生B3是在高阶通道中通过BIP8比特间插奇偶校验计算。
工作机理：B3字节负责监测VC4在STM-N帧中传输的误码性能，监测机理与B1、B2相类似，只不过B3是对VC4帧进行BIP—8校验。
G1用来将通道终端状态和性能情况回送给VC4通道源设备，从而允许在通道的任一端或通道中任一点对整个双向通道的状态和性能进行监视。
G1字节实际上传送对告信息，即由收端发往发端的信息，使发端能据此了解收端接收相应VC4通道信号的情况。
若在收端监测出误码块，那么设备本端的性能监测事件—HP-BBE（高阶通道背景误码块）显示相应的误块数，同时G1字节中的b1—b4回传给发端由B3（BIP—8）检测出的VC4通道的误块数，也就是HP—REI。
当收端收到AIS、误码超限，J1，C2先配时，由G1字节的第5比特回送发端一个HP—RDI（高阶通道远端劣化指示），使发端了解收端接收相应VC4的状态，以便及时发现、定位故障。
G1字节的b6和b8暂时未使用。
B3性能超限告警发生机理与B1，B2相同。
主要引起的原因是：①光缆断或光缆故障；②时钟板；③交叉板；④光板；⑤支路板总线；⑥背板；⑦时隙配置错误。
处理方法：通过环回定位故障，更换相应单板或修正时隙配置。
特别说明：AU的时隙配置重下过程中相应AU会产生瞬间的B3，算法和交叉连接再生成导致，是正常现象。
