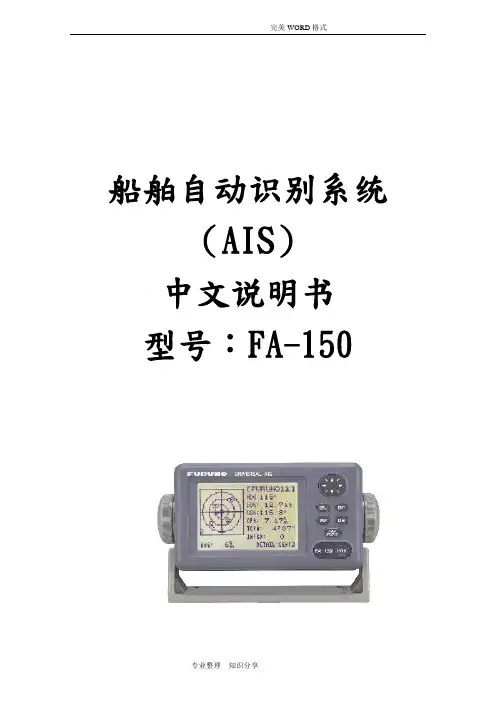

中文说明书-船舶自动识别系统(AIS)FA-150

船舶自动识别系统

（AIS）

中文说明书

型号：FA-150

按键控制的描述盘

①显示屏幕②光标键③菜单键④确认键

⑥调节亮度⑤显示键⑦导航状况键⑧开关键

开机/关机

①按[POWER]键开机/关机

按[POWER]键开机/关机。当开机时, 设备会哔哔几秒钟，然后显示如下：

设备确认屏幕

开始屏幕

图表显示

调节面板的对比度和亮度

面板的对比度和亮度调节如下:

①按DIM]键就会出现以下对话框

②使用▼或▲键调节面板亮度; ▼或▲键调节对

比度

③按[ENT]键,关闭对话框

菜单概述

你可以从设备中选择功能菜单,如果你不会操作,按[MENU]键,直到你进入主菜单为止,所有的菜单都在菜单列表中

1、按下[MENU]键打开主菜单

2、使用[CURSORPAD]键选择你想要菜单，然后按[ENT]键

3、使用[CURSORPAD]键选择附属菜单，再按[ENT]键，这里有两种类

型可供选择，选项和数据登记。

下面的例子就是其中一种选择的类型

4、使用▼或▲键，选择你想要的加工项目，按[ENT]键确认

5、利用附属菜单选择选项或文字数字的数据

选择选项

下面的例子就是如何从使用者设置菜单中选择选项

A、使用▼或▲键选择想要的项目菜单，按[ENT]键确认

就会出现以下窗口

选择窗口

B、按▼或▲键选择你想要的选择按[ENT]键确认

输入文字数字的数据

A）选择[DRAUGHT]项，按[ENT]键确认

游标

B）使用▼或▲键选择适当的数字

C）使用键将光标移移到附近的地方，同时按▼或▲键

选择数字

D）重复C）这一步完成数据输入

E）按[ENT]键记录数据

6、按[DISP]键关闭菜单

设置航程

1、按下[NAV STATUS]键打开航行状态菜单

2、如果你照旧航行就会展示以下步骤，如果展示相同就可以直接跳

到第3步

A、按下[ENT]键

B、按▼或▲键选择适当的情况并按[ENT]键，涉及的数据

可以根据下面选择适当的导航情况

3、按键就会显示NAV状态菜单的第2页

NAV状态菜单第2页

4、 [NEW]项已选择；[按[ENT]键

5、按下[ENT]键，使用[CURSORPAD]键输入目的地并按[ENT]键，你可

以输入20个字母、数字、符号，和你可以输入20个目的地

目的地处理

如果您已经登记一些目的地， NAV状态菜单第2页下面如下。从这个屏幕您能

选择,编辑或删除目的地。

当前的目的地

目的地清单

1）用游标选择适当的目的地，然后按[ENT ]键选择，显示窗口如下：

2）用游标键选择EDIT或删除，然后按ENT 键。做法如下：

选择目的地：按ENT 键。

编辑目的地：输入适当编辑目的地；按ENT 键。

删除目的地: 提示如下出现。按选择YES ，按ENT 键。

6、按键就会出现以下菜单

7、[DATE]是选项，按下[NET]键

8、利用[CURSORAPD]键输入到港时日期并按[ENT]键

9、[TIME]是选项，按[ENT]键

10、利用[CURSORPAD]键输入到港的预算时间并按[ENT]键

11、按键显示以下菜单

12、[CREW]是选项；按下[ENT]键

13、利用[CURSORPAD]键输入船上的总人数并按[ENT]键

14、[TYPE NO]是选项；按下[ENT]键

15、利用[CURSORPAD]键选择船的类型，并按[ENT]键

注意：

1）只有船只的第二个数字输进这里，在安装时在最初的设置菜单输入第一个数字。

2）当选择"TANKER"时, 输出电源会自动地转到1 W当船的速度在一分钟内少于3 kts或速度数据开始丢失。

16、按键进入NAV状态菜单的第5页

17、按[ENT]键

18、利用[CURSORPAD]键输入船的气流（设置范围：0~25.5CM）并按[ENT]键

19、按[DISP]键关闭菜单

设置CPA/TCPA

1、按下[MENU]键打开主菜单

2、利用▼或▲键选择[USER SETTINGS]并按[ENT]键

3、利用▼或▲键选[CPA/TCPAALARM]并按[ENT]键

4、[CPA]是选项，按下[ENT]键

5、利用[CURSORPAD]键输入CPA（设置范围：0~）并按[ENT]键

6、[CPA]是选项；按[[ENT]键

7、利用[CURSORPAD]键输入TCPA（设置范围：0~60MIN）并按[ENT]键

8、[ALARM MODE]是选项；按下[ENT]键

9、选择[ON]使CPA/TCPA警报起作用；[OFF]禁止警报，按[ENT]键

10、[ALARM BUZZER]是选项，按下[ENT]键

11、选择[ON]使CPA/TCPA内无线电报警，或[OFF]禁止警报，按[ENT]

键

12、按[DISP]键关闭菜单

选择显示

目标清单危险

（目标）清单

当一个危险目标出现时，危险目标

用▲▼转换显示内容清单会优先出现

本船的静态数据由▲▼显示

（详见1.7.4）本船的动态数据（详见1.7.5）

报警状态显示

（详见）

描绘显示选择目标

目标名称
