高压真空断路器和高压接触器的区别

真空接触器技术要求真空接触器是一种广泛应用于电力系统中的电气设备，用于控制和切换电流。

以下是真空接触器的一些技术要求：1. 绝缘水平：真空接触器的绝缘水平应与高压断路器相同，以确保能够安全使用。

2. 动稳定试验：按照热稳定电流的2.5倍电流值进行动稳定试验，以检查真空接触器的可靠性和完整性。

在没有带有高压限流熔断器时，应能承受一定的大的电流的冲击。

3. 极限分断电流：真空接触器的极限分断电流应不小于额定工作电流的10倍。

这样要求，可以在系统出现故障且电流比较小的情况下，通过接触器直接断开，不需要高压限流熔断器进行动作。

4. 高可靠性：真空接触器应具有高可靠性，以确保在重要的电力系统中稳定运行，不受环境条件、振动或其他外部因素的干扰。

5. 高断电容量：接触器应能够承受高电流和高电压的断电操作。

这要求接触器的设计和材料选择具有良好的电气性能和耐久性。

6. 快速动作和恢复：真空接触器应具有快速断开或接通电路的能力，且其响应时间应尽量短，以确保快速的操作。

7. 低电弧：接触器的设计应能够有效地控制和抑制电弧的产生，以降低设备损坏和有害气体产生的风险。

8. 低维护成本：真空接触器应具有低维护成本和长寿命，材料和设计选择应能够减少接触器的磨损和故障。

9. 小体积和轻质：真空接触器应体积小、质量轻，以便于在电力设备中安装。

10. 环保：真空接触器应遵守环保要求，并减少对环境的负面影响，包括减少使用有害物质和优化能源效率等。

此外，真空接触器还应满足以下动作性能要求：1. 当额定控制电源电压为75%\~110%时，真空接触器能够进行可靠吸合。

当电压降至60%时，接触器不会释放。

2. 同一型号的接触器，其吸合时间差不能大于30ms，固有释放时间差不能大于40ms。

3. 触头开距和超行程应符合产品规定要求，其误差应在-0.2\~0.2毫米之内，超行程误差应在0.1\~0.2毫米范围内。

同时，真空接触器的真空灭弧室的真空度品质也是一个重要的技术指标，其真空度应不低于1.33×10-1Pa。

真空接触器—熔断器组合电器的应用冯建兴厦门兴厦控电气有限公司摘要：通过对高压真空接触器-熔断器组合电器(F-C回路)的功能分析，介绍其与真空断路器在应用方面的区别和优势。

关键词：高压真空接触器；F-C回路；应用Application of Vacuum Contactor-FuseCombinationsFeng Jianxing Xiamen Xingxiakong Electric Co., Ltd. Abstract：Introduced the difference on application of vacuum contactor-fuse combinations, based on the technical principle. Key Words：Vacuum Contactor; F-C Circuit; Application;0 前言在国外的3～24kV配电系统中，通常除了重要的进线开关、母联开关或控制主变的开关外，其余中小容量的变压器、电动机以及箱变，多采用相应负荷电流较小的小型开关装置来实现控制。

真空接触器基于结构简单、操作功小、易于控制，尤其是它能频繁操作、体积紧凑的突出特点，最适合控制频繁起动的高压电动机、水泵、风机以及冶炼熔炉变压器等设备，已成为一种性能非常优越的新型起动装置，许多国家已大量使用，因此迅速发展成为一大类真空开关电器产品。

真空接触器-熔断器组合电器是利用能开断大范围短路电流的高压熔断器与可频繁操作的真空接触器配合，应用于发电、石化、冶金等工业的电力拖动系统，作为频繁起动的电动机的起动装置，因此也被称为综合起动器（简称F-C回路）。

可代替断路器，成为一种经济的开关装置。

1 F-C回路的原理和特点与断路器不同，接触器除手动操作外，只有一个休止位置。

接触器能关合、承载和开断正常电流及规定的过载电流。

其真空灭弧室采用杯状触头（多为AgWC材料或CuWTe材料），具有截流值低、操作功小、可频繁操作等特点。

高压断路器的分类高压断路器是一种用于保护电气设备免受过载和短路的关键设备。

根据其不同的工作原理和结构特点，可以将高压断路器分为几类，包括空气断路器、真空断路器、SF6气体断路器等。

下面将分别介绍这几类高压断路器的分类和特点。

空气断路器是最早出现的一种断路器，其工作原理是利用空气作为灭弧介质。

当电路中发生过载或短路时，空气断路器可以迅速切断电路，避免设备损坏。

空气断路器具有结构简单、价格低廉等优点，但由于其灭弧能力有限，适用范围受到一定限制。

真空断路器是一种利用真空作为灭弧介质的断路器。

相比空气断路器，真空断路器具有更好的灭弧性能和更高的短路电流承受能力，适用于高压、大电流的电路。

真空断路器具有结构紧凑、可靠性高等优点，被广泛应用于工业和电力系统中。

SF6气体断路器是利用SF6气体作为灭弧介质的断路器。

SF6气体具有良好的灭弧性能和绝缘性能，使得SF6气体断路器在高压、大电流的电路中表现优异。

SF6气体断路器具有灭弧能力强、寿命长等优点，但由于SF6气体对环境有一定的污染性，近年来逐渐受到限制。

根据断路器的使用场景和要求，可以选择不同类型的高压断路器。

空气断路器适用于一般的电路保护，真空断路器适用于高压、大电流的电路，SF6气体断路器适用于对灭弧性能有较高要求的电路。

在选择高压断路器时，需要结合实际情况综合考虑各种因素，以确保电气设备的安全运行。

总的来说，高压断路器在电气系统中扮演着至关重要的角色，不同类型的断路器各有特点，适用于不同的电路环境。

通过了解和选择适合的高压断路器，可以有效保护电气设备，确保电路的安全稳定运行。

希望本文对读者对高压断路器的分类和特点有所了解，帮助他们在实际应用中做出正确的选择。

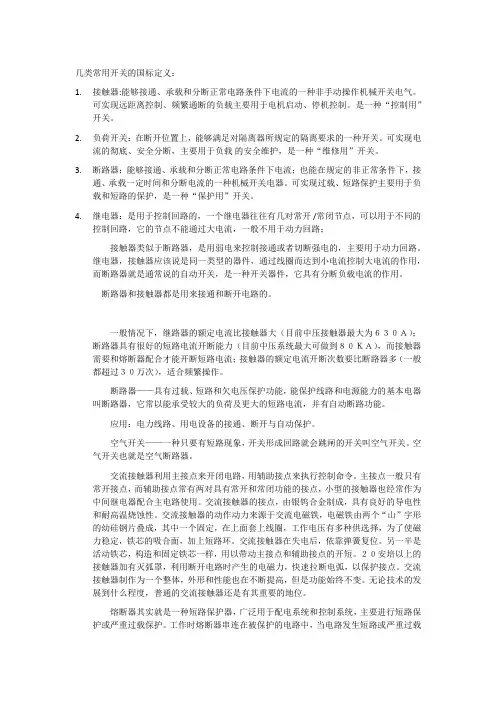

几类常用开关的国标定义：1.接触器:能够接通、承载和分断正常电路条件下电流的一种非手动操作机械开关电气。

可实现远距离控制、频繁通断的负载主要用于电机启动、停机控制。

是一种“控制用”开关。

2.负荷开关：在断开位置上，能够满足对隔离器所规定的隔离要求的一种开关。

可实现电流的彻底、安全分断，主要用于负载的安全维护，是一种“维修用”开关。

3.断路器：能够接通、承载和分断正常电路条件下电流；也能在规定的非正常条件下，接通、承载一定时间和分断电流的一种机械开关电器。

可实现过载、短路保护主要用于负载和短路的保护，是一种“保护用”开关。

4.继电器：是用于控制回路的，一个继电器往往有几对常开 /常闭节点，可以用于不同的控制回路，它的节点不能通过大电流，一般不用于动力回路；接触器类似于断路器，是用弱电来控制接通或者切断强电的，主要用于动力回路。

继电器，接触器应该说是同一类型的器件，通过线圈而达到小电流控制大电流的作用，而断路器就是通常说的自动开关，是一种开关器件，它具有分断负载电流的作用。

断路器和接触器都是用来接通和断开电路的。

一般情况下，继路器的额定电流比接触器大（目前中压接触器最大为６３０Ａ）；断路器具有很好的短路电流开断能力（目前中压系统最大可做到８０ＫＡ），而接触器需要和熔断器配合才能开断短路电流；接触器的额定电流开断次数要比断路器多（一般都超过３０万次），适合频繁操作。

断路器——具有过载、短路和欠电压保护功能，能保护线路和电源能力的基本电器叫断路器，它常以能承受较大的负荷及更大的短路电流，并有自动断路功能。

应用：电力线路、用电设备的接通、断开与自动保护。

空气开关——一种只要有短路现象，开关形成回路就会跳闸的开关叫空气开关。

空气开关也就是空气断路器。

交流接触器利用主接点来开闭电路，用辅助接点来执行控制命令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

高压真空断路器介绍一、概述高压真空断路器是一种基于真空技术的电力传输和分配系统中常用的关键设备。

它能够在高压电路中实现可靠的断开和闭合操作，保护电力设备及电力系统的安全运行。

本文将对高压真空断路器的原理、应用以及特点进行介绍。

二、工作原理高压真空断路器通过在断开电流的时候产生高真空状态，使得电流无法在真空中建立电弧。

它的核心部件是真空开关，由主恢复电极、固定静电极、运动机构、真空等组成。

当高压电流通过分合扳手控制的开关时，真空开关迅速分开，阻断电流。

真空中没有导电材料，能够完全消除电弧形成的条件，实现可靠的断开。

三、应用领域高压真空断路器广泛应用于电力系统、工矿企业、交通运输、城市建设、军工项目等领域。

具体应用包括：1. 电力系统的输配电过程中，用于隔离故障电路和预防电力设备过载。

2. 工矿企业中作为主要的开关设备，用于保护生产设备和人员安全。

3. 交通运输中用于保证供电系统的正常运行，如列车运行、隧道照明等。

4. 城市建设中用于变电所、配电室等电力设施的控制和保护。

四、特点和优势高压真空断路器相比传统的油浸式断路器和空气断路器具有以下特点和优势：1. 高压真空断路器不含油，避免了漏油、污染和火灾等安全隐患。

2. 真空开关的断开电弧时间短，断电速度快，能够快速保护电力设备，减少故障损失。

3. 真空开关可靠性高，工作寿命长，维护成本低。

4. 具有良好的抗电弧能力，能够承受电压、电流的突变和短时短路电流的冲击。

5. 体积小、重量轻，便于安装和维护，减少场地占用。

五、总结高压真空断路器作为电力系统中的重要保护设备，通过真空技术实现了可靠的电流断开和闭合。

在电力系统、工矿企业、交通运输等领域得到了广泛应用，并具有高可靠性、长寿命、环保安全等优势。

随着电力技术的发展，高压真空断路器的性能和应用领域还将不断扩展，为电力传输和分配系统的安全稳定运行发挥着重要作用。

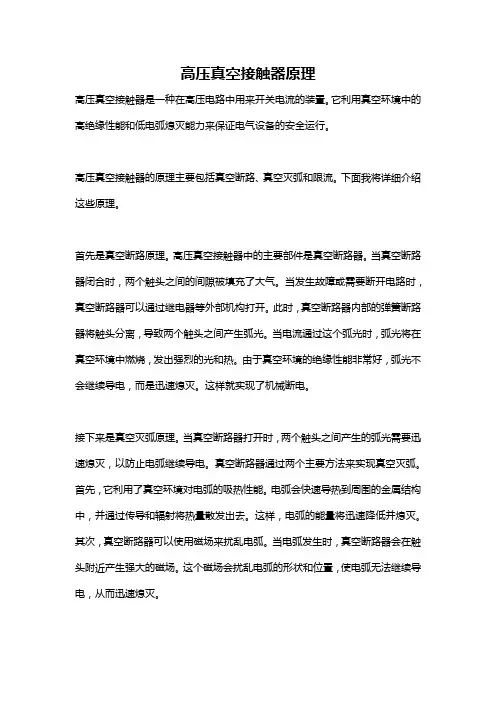

高压真空接触器原理高压真空接触器是一种在高压电路中用来开关电流的装置。

它利用真空环境中的高绝缘性能和低电弧熄灭能力来保证电气设备的安全运行。

高压真空接触器的原理主要包括真空断路、真空灭弧和限流。

下面我将详细介绍这些原理。

首先是真空断路原理。

高压真空接触器中的主要部件是真空断路器。

当真空断路器闭合时，两个触头之间的间隙被填充了大气。

当发生故障或需要断开电路时，真空断路器可以通过继电器等外部机构打开。

此时，真空断路器内部的弹簧断路器将触头分离，导致两个触头之间产生弧光。

当电流通过这个弧光时，弧光将在真空环境中燃烧，发出强烈的光和热。

由于真空环境的绝缘性能非常好，弧光不会继续导电，而是迅速熄灭。

这样就实现了机械断电。

接下来是真空灭弧原理。

当真空断路器打开时，两个触头之间产生的弧光需要迅速熄灭，以防止电弧继续导电。

真空断路器通过两个主要方法来实现真空灭弧。

首先，它利用了真空环境对电弧的吸热性能。

电弧会快速导热到周围的金属结构中，并通过传导和辐射将热量散发出去。

这样，电弧的能量将迅速降低并熄灭。

其次，真空断路器可以使用磁场来扰乱电弧。

当电弧发生时，真空断路器会在触头附近产生强大的磁场。

这个磁场会扰乱电弧的形状和位置，使电弧无法继续导电，从而迅速熄灭。

最后是限流原理。

高压真空接触器在电路中起到了断开和闭合电流的作用。

当接通电流时，真空断路器内的触头必须能够承受电流的冲击。

同时，真空断路器还必须具备适当的限流性能，以保护电力设备。

在真空断路器中，触头的形状和材料非常重要。

触头通常使用铜或铜合金制成，具有较好的导电性能和承受电流的能力。

此外，真空断路器还会采取其他措施，如限制电弧长度和磁场对电弧的影响，来限制电流的大小。

总结起来，高压真空接触器的原理就是利用真空环境的高绝缘性能和低电弧熄灭能力来实现电流的开关。

通过真空断路、真空灭弧和限流等原理，高压真空接触器保证了电气设备的安全运行。

真空断路器内的触头在闭合时可以承受高压电流的冲击，而在打开时能够迅速熄灭电弧，防止电弧继续导电。

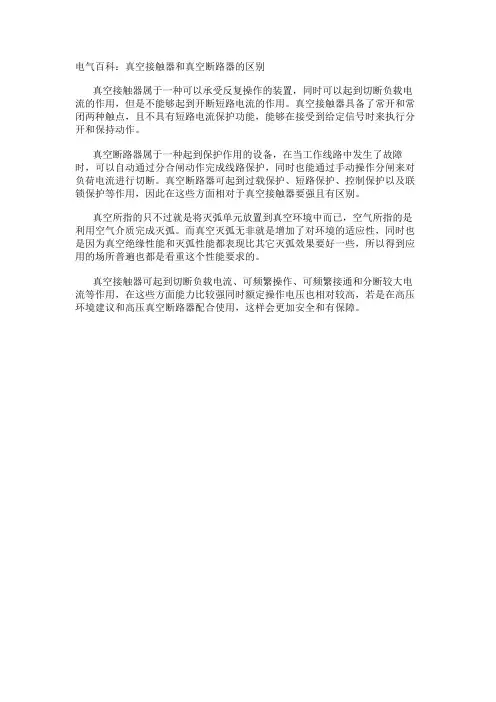

电气百科：真空接触器和真空断路器的区别
真空接触器属于一种可以承受反复操作的装置，同时可以起到切断负载电流的作用，但是不能够起到开断短路电流的作用。

真空接触器具备了常开和常闭两种触点，且不具有短路电流保护功能，能够在接受到给定信号时来执行分开和保持动作。

真空断路器属于一种起到保护作用的设备，在当工作线路中发生了故障时，可以自动通过分合闸动作完成线路保护，同时也能通过手动操作分闸来对负荷电流进行切断。

真空断路器可起到过载保护、短路保护、控制保护以及联锁保护等作用，因此在这些方面相对于真空接触器要强且有区别。

真空所指的只不过就是将灭弧单元放置到真空环境中而已，空气所指的是利用空气介质完成灭弧。

而真空灭弧无非就是增加了对环境的适应性，同时也是因为真空绝缘性能和灭弧性能都表现比其它灭弧效果要好一些，所以得到应用的场所普遍也都是看重这个性能要求的。

真空接触器可起到切断负载电流、可频繁操作、可频繁接通和分断较大电流等作用，在这些方面能力比较强同时额定操作电压也相对较高，若是在高压环境建议和高压真空断路器配合使用，这样会更加安全和有保障。

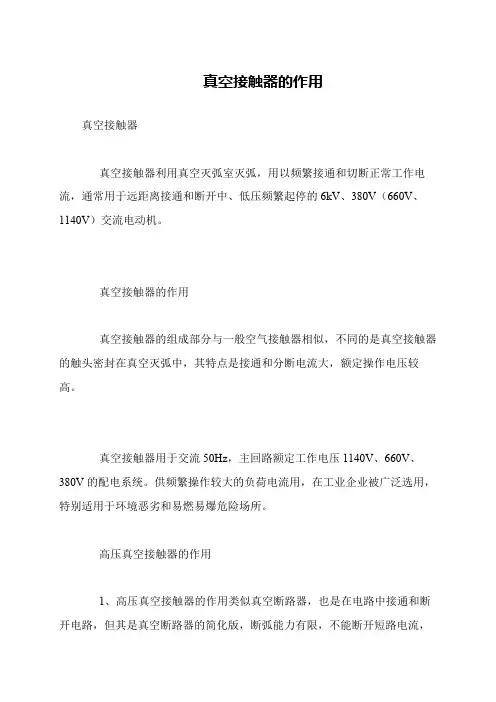

真空接触器的作用
真空接触器
真空接触器利用真空灭弧室灭弧，用以频繁接通和切断正常工作电流，通常用于远距离接通和断开中、低压频繁起停的6kV、380V（660V、1140V）交流电动机。

真空接触器的作用
真空接触器的组成部分与一般空气接触器相似，不同的是真空接触器的触头密封在真空灭弧中，其特点是接通和分断电流大，额定操作电压较高。

真空接触器用于交流50Hz，主回路额定工作电压1140V、660V、380V的配电系统。

供频繁操作较大的负荷电流用，在工业企业被广泛选用，特别适用于环境恶劣和易燃易爆危险场所。

高压真空接触器的作用
1、高压真空接触器的作用类似真空断路器，也是在电路中接通和断开电路，但其是真空断路器的简化版，断弧能力有限，不能断开短路电流，。
