JCZ系列真空接触器-说明书

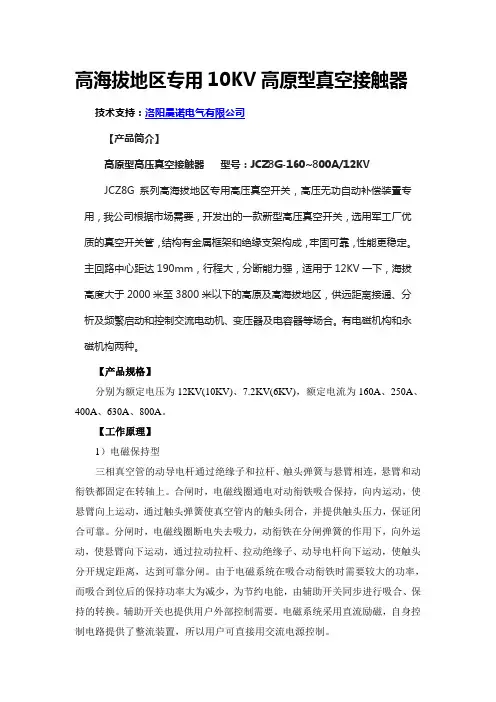

高海拔地区专用10KV高原型真空接触器技术支持：洛阳晨诺电气有限公司【产品简介】高原型高压真空接触器型号：JCZ8G-160~800A/12KVJCZ8G系列高海拔地区专用高压真空开关，高压无功自动补偿装置专用，我公司根据市场需要，开发出的一款新型高压真空开关，选用军工厂优质的真空开关管，结构有金属框架和绝缘支架构成，牢固可靠，性能更稳定。

主回路中心距达190mm，行程大，分断能力强，适用于12KV一下，海拔高度大于2000米至3800米以下的高原及高海拔地区，供远距离接通、分析及频繁启动和控制交流电动机、变压器及电容器等场合。

有电磁机构和永磁机构两种。

【产品规格】分别为额定电压为12KV(10KV)、7.2KV(6KV)，额定电流为160A、250A、400A、630A、800A。

【工作原理】1）电磁保持型三相真空管的动导电杆通过绝缘子和拉杆、触头弹簧与悬臂相连，悬臂和动衔铁都固定在转轴上。

合闸时，电磁线圈通电对动衔铁吸合保持，向内运动，使悬臂向上运动，通过触头弹簧使真空管内的触头闭合，并提供触头压力，保证闭合可靠。

分闸时，电磁线圈断电失去吸力，动衔铁在分闸弹簧的作用下，向外运动，使悬臂向下运动，通过拉动拉杆、拉动绝缘子、动导电杆向下运动，使触头分开规定距离，达到可靠分闸。

由于电磁系统在吸合动衔铁时需要较大的功率，而吸合到位后的保持功率大为减少，为节约电能，由辅助开关同步进行吸合、保持的转换。

辅助开关也提供用户外部控制需要。

电磁系统采用直流励磁，自身控制电路提供了整流装置，所以用户可直接用交流电源控制。

由于真空开关主触头得分合是在真空中进行，因而具有良好的开断特性，寿命长，安全可靠。

3）永磁机构型具有永磁机构装置功能的接触器，当合闸电源供电时，其合闸过程同上述电磁保持型一样，使接触器闭合，但保持是有先进的永磁机构装置完成，实现可靠合闸，且合闸后，控制回路都无需电源，起到可靠、节能作用。

分闸时。

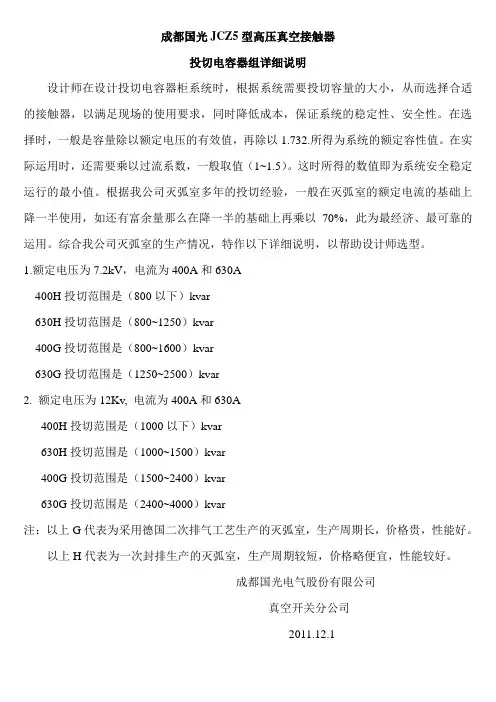

成都国光JCZ5型高压真空接触器
投切电容器组详细说明
设计师在设计投切电容器柜系统时，根据系统需要投切容量的大小，从而选择合适的接触器，以满足现场的使用要求，同时降低成本，保证系统的稳定性、安全性。

在选择时，一般是容量除以额定电压的有效值，再除以1.732.所得为系统的额定容性值。

在实际运用时，还需要乘以过流系数，一般取值（1~1.5）。

这时所得的数值即为系统安全稳定运行的最小值。

根据我公司灭弧室多年的投切经验，一般在灭弧室的额定电流的基础上降一半使用，如还有富余量那么在降一半的基础上再乘以70%，此为最经济、最可靠的运用。

综合我公司灭弧室的生产情况，特作以下详细说明，以帮助设计师选型。

1.额定电压为7.2kV，电流为400A和630A
400H投切范围是（800以下）kvar
630H投切范围是（800~1250）kvar
400G投切范围是（800~1600）kvar
630G投切范围是（1250~2500）kvar
2. 额定电压为12Kv, 电流为400A和630A
400H投切范围是（1000以下）kvar
630H投切范围是（1000~1500）kvar
400G投切范围是（1500~2400）kvar
630G投切范围是（2400~4000）kvar
注：以上G代表为采用德国二次排气工艺生产的灭弧室，生产周期长，价格贵，性能好。

以上H代表为一次封排生产的灭弧室，生产周期较短，价格略便宜，性能较好。

成都国光电气股份有限公司
真空开关分公司
2011.12.1。

JCZR□-12（7.2）高压真空接触器—熔断器组合电器一. 使用范围和用途JCZR□-12（7.2）户内高压交流真空接触器－熔断器组合电器是浙江云开自动化产为额定电压12kV（7.2kV）、额定频率50Hz的三相交流户内用高压开关设备，主要由户内高压交流真空接触器和高压限流熔断器组成，具有合分控制与保护功能。

主要适用于10kV及以下负荷较小的电力系统中（如电厂厂用电系统）的高压电器控制和保护，特别适用于需要频繁操作电动机、变压器等的控制和保护。

二. 主要特点与优点JCZR□-12（7.2）户内高压交流真空接触器－熔断器组合电器与高压真空断路器或其他高压电器相比，组合电器的优点在于：1. 在相同开断容量下，组合电器产品体积要比同类产品小的多；2. 短路开断能力强，预期短路开断电流可达40kA（最高可达50kA），而断路器一般为20～31.5kA，而且开断电流越大，成本和体积也相应大幅度增加；3. 可频繁操作，组合电器操作频率可达300次/h；4. 机械及电寿命可达30万次，是真空断路器机械及电寿命的10～30倍，可大幅延长用户更换开关设备的周期，降低用户的总体费用；5. 可快速开断短路电流，一般可在半个周波内开断，而断路器至少需要1个周波以上才能开断；6. 安装更换方便，无需太多的改动即可用于普通的KYN28-12中置柜。

三. 使用环境要求3.1 周围空气温度：-15℃～+40℃，且24h内测得的温度平均值不超过35℃。

3.2 海拔：JCZR□-7.2J(D) 型用于额定电压7.2kV系统时1000m及以下地区；用于额定电压3.6kV系统时3000m及以下地区。

JCZR□-12J(D) 型用于额定电压12kV系统时1000m及以下地区；用于额定电压7.2kV系统时3000m及以下地区。

3.3 周围空气没有明显的受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染。

3.4 湿度相对湿度：日平均值不大于95%，月平均值不大于90%；水蒸气压：日平均值不大于2.2kPa，月平均值不大于1.8kPa 。

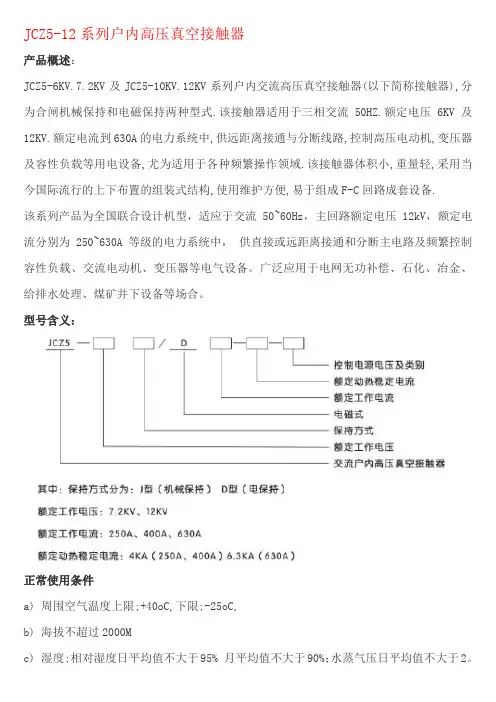

JCZ5-12系列户内高压真空接触器产品概述：JCZ5-6KV.7.2KV及JCZ5-10KV.12KV系列户内交流高压真空接触器(以下简称接触器),分为合闸机械保持和电磁保持两种型式.该接触器适用于三相交流50HZ.额定电压6KV及12KV.额定电流到630A的电力系统中,供远距离接通与分断线路,控制高压电动机,变压器及容性负载等用电设备,尤为适用于各种频繁操作领域.该接触器体积小,重量轻,采用当今国际流行的上下布置的组装式结构,使用维护方便,易于组成F-C回路成套设备.该系列产品为全国联合设计机型，适应于交流50~60Hz，主回路额定电压12kV，额定电流分别为250~630A等级的电力系统中，供直接或远距离接通和分断主电路及频繁控制容性负载、交流电动机、变压器等电气设备。

广泛应用于电网无功补偿、石化、冶金、给排水处理、煤矿井下设备等场合。

型号含义：正常使用条件a) 周围空气温度上限;+40oC,下限;-25oC,b) 海拔不超过2000Mc) 湿度;相对湿度日平均值不大于95% 月平均值不大于90%；水蒸气压日平均值不大于2。

2KPA，月平均值不大于1.8KPAd) 周围空气应不受腐蚀性或可燃性气体、水蒸气明显污染e) 无经常性的剧烈运动f) 接触器动行时，安装平面与水平的倾角不大于5og) 超出以上条件的要求，由用户同制造单位协定。

结构特征与工作原理：本产品采用其上侧为高压主回路，下侧为控制和辅助回路的上下布置的组装式结构，使产品结构清晰，便于安装和维修。

操作方式采用电磁式，合闸时电磁铁通电吸合衔铁，衔铁带动其机构运动，从而拉动灭弧室动端的绝缘子，使接触器进行合闸；分闸时电磁铁断电，在分闸弹簧和触头弹簧共同作用下使机构转动拉动灭弧室动导电杆作分闸运动。

主要技术参数：外形尺寸：电气控制图：。

1、 概述JCZR5系列交流真空接触器-熔断器组合电器，适用于额定电压7.2KV 、12KV ，额定电流最大至225A （7.2KV 额定电流最大至315A ）、交流50~60HZ 的工业、农业、服务业等领域电器设备的控制，可装配与开关柜内组成F-C 回路，与综合保护器配合使用。

配合适当的熔断器，有效地控制和保护交流高压电机、变压器及电容器组等。

该产品结构合理，可靠性高，电寿命长，维修量少，体积小，重量轻，机械寿命长，是特别适用于频繁操作的理想电器。

2、 型号及其含义400JCZR5-7.2/12□-/D3、使用环境条件3.1环境温度：周围空气温度最高不超过+10℃，最低不低于-25℃；3.2 海拔高度：安装地点的海拔高度不超过1000米；3.3 相对湿度：日平均值不大于95%，月年平均值不大于90%；3.4工作环境：无雨雪侵蚀、明火、爆炸危险、化学腐蚀及强烈震动的场合；3.5 污染等级：Ⅲ级；3.6 安装条件：安装平面与水平面的倾角不大于5°；注：当用户的使用环境、条件与上述不符时，请用户提出其具体要求，本公司可为用户进行特殊设计，尽可能满足用户的需求。

4主要技术参数(见表1)表一5、结构、功能5.1 JCZR5组合电器主要有真空接触器、高野限流熔断、底盘车、58芯航空插座等组合而成。

真空接触器主要有真空灭弧室、操作机构、控制电磁铁、控制电源及其它辅助部件构成；高压限流熔断主要有熔断器盒、支架及熔断器等组成；底盘车主要有推进机构、连锁机构、手柄等部件组成。

5.2 JCZR5组合电器可配装于KYN系列高压柜中，配柜宽650、800mm两种。

动触头中心距和外形尺寸详见图1、图2。

5.3 JCZR5组合电器控制方式有机械保持和电保持两种。

机械保持是合闸锁扣装置使接触器保持合闸状态，分闸电磁铁得电动作后，使分闸锁扣解扣，有分闸弹簧驱动操作机构完成分闸。

电保持是电磁铁完成合闸功能后仍然维持保持功能，切断电磁线圈的供电回路，由分闸弹簧驱动操作机构完成分闸。

1．目的：1.1 保证6KV交流高压真空接触器检验检修、试验符合技术管理要求。

1.2 为所有参加本项的工作人员确定必须遵循的质量保证程序。

2．适用范围：适用于本公司从事6KV至10KV交流高压真空接触器检修、试验。

3．术语：本书无特殊术语4．职责与权限4.1 6KV至10KV交流高压真空接触器检验检修由施工组长负责。

4.2 指定专人做好记录，确保记录真实、准确、工整。

4.3 对施工现场进行安全监护。

5.安全措施5.1高压真空接触器的检修须在办理一种工作票并确认工作票上的安全措施到位后方可开工。

5.2在每天检修工作开始前，工作负责人须重新检查安全措施并向工作班成员交待现场安全事项。

5.3严格遵守安全操作规程。

6．工作程序与要求6.1 人员技能工作人员是专业从事高压断路器检修、试验人员且通过技能资格审查。

6.2 工作人员检修工至少二人，检修负责人必须具有高级工资格。

6.2 检修工、机具：本体和机构专用拆装工具一套，常用检修工具一套，试验工具一套6.3 JCZ2-6J/400-4断路器检修作业流程6.3.1 电动分合，检查和调整触头行程和超行程在合格范围，紧固各部位螺钉，清扫各部。

6.3.26.3.2.1 低压件装配：注意静铁芯端面平行，高度一致，合闸线圈的极性正确6.3.2.2 高压件的装配：注意在真空灭弧室装配时，下出线与真空灭弧室下端面距离应保证13mm，下出线与关节轴承距离在219.5±0.23mm范围之内6.3.2.3 高压件与低压件的连接：应保证连接可靠、牢固湖北汉川汉电检修有限责任公司发布6.3.2.4 调整分闸弹簧座与支座之间的距离满足19±2mm6.3.2.5 调整辅助开关空程满足3±0.8mm0.5mm，保证左右平衡6.3.2.6 调整真空接触器的行程满足19±1.06.3.2.7 调整真空接触器的超行程满足1.5±0.5mm6.3.3 检查主回路端子的连接松紧，检查控制回路接线的紧固状态，然后清扫7、相关/支持性文件《电力设备预防性试验规程》DL/T 596-1996《JCZ2－6J/400-4型交流高压真空接触器安装使用说明书》天水长城开关厂湖北汉川汉电检修有限责任公司发布8、检修过程控制记录JL/ZY DQ013-01 6KV高压真空接触器检修W、H点验证记录设备编号：1 断路器的检查：✧断路器的本体是否清洁□是□否✧断路器的连接螺丝是否紧固□是□否✧断路器的超、行程是否合格□是□否2 断路器的分解检修：✧断路器的高、低压装配是否合格□是□否✧分闸弹簧座与支座之间的距离是否合格□是□否✧辅助开关的空程是否合格□是□否✧断路器的超、行程是否合格□是□否湖北汉川汉电检修有限责任公司发布断路器检修备品配件消耗记录JL/ZY DQ013-02湖北汉川汉电检修有限责任公司发布修改页湖北汉川汉电检修有限责任公司发布。

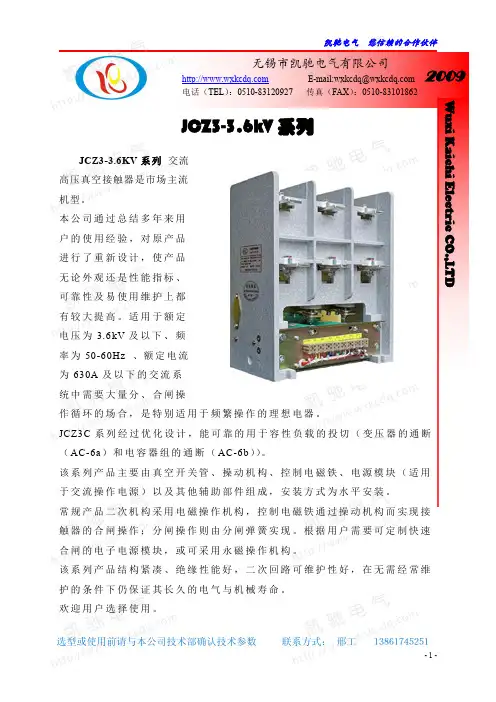

JCZ3-3.6kV 系列JCZ3-3.6KV 系列交流高压真空接触器是市场主流机型。

本公司通过总结多年来用户的使用经验，对原产品进行了重新设计，使产品无论外观还是性能指标、可靠性及易使用维护上都有较大提高。

适用于额定电压为3.6kV 及以下、频率为50-60Hz 、额定电流为630A 及以下的交流系统中需要大量分、合闸操作循环的场合，是特别适用于频繁操作的理想电器。

JCZ3C 系列经过优化设计，能可靠的用于容性负载的投切（变压器的通断（AC-6a ）和电容器组的通断（AC-6b ））。

该系列产品主要由真空开关管、操动机构、控制电磁铁、电源模块（适用于交流操作电源）以及其他辅助部件组成，安装方式为水平安装。

常规产品二次机构采用电磁操作机构，控制电磁铁通过操动机构而实现接触器的合闸操作；分闸操作则由分闸弹簧实现。

根据用户需要可定制快速合闸的电子电源模块，或可采用永磁操作机构。

该系列产品结构紧凑、绝缘性能好，二次回路可维护性好，在无需经常维护的条件下仍保证其长久的电气与机械寿命。

欢迎用户选择使用。

无锡市凯驰电气有限公司 E-mail:*****************电话（TEL ）：*************传真（FAX ）：*************Wuxi Kaichi Electric CO.,LTD2009产品特点•主回路•真空开关管采用国内知名厂家的产品。

技术成熟，质量可靠，市场信誉好。

•导电排美观耐用，截面积优于同类产品。

•电磁系统•同类产品中独有的内置式大容量密封辅助开关，大大提高辅助开关的可靠性，使用安全。

•优化动作结构，降低线圈启动功率和保持功率，因而温升低，寿命长，更可靠。

3.动作结构•转轴支承灵活，受力无卡滞，轴向窜动小，提高了动作性能和一致性。

•合理的动作机构，确保真空管动导电杆轴向运动同轴度。

提高了接触器性能和可靠性。

使三相同步性、弹跳指标优于同类产品，能完全满足容性负载投切的性能要求。

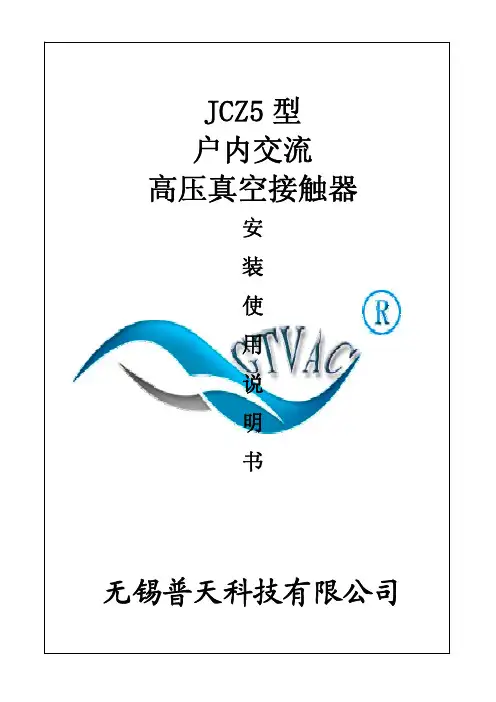

JCZ5型户内交流高压真空接触器安装使用说明书无锡普天科技有限公司目录1、概述 (1)2、结构和工作原理 (7)3、吊运、安装、调试和真空灭弧室的更换 (7)4、使用与故障处理 (8)5、维护 (9)6、贮存 (10)7、随机文件 (10)8、定货须知 (10)无锡普天科技有限公司地址：江苏省无锡市高浪东路999号网络研发楼A栋一楼 邮编：214131 销售咨询：(0510) 82305738，85215738，139********技术咨询：(0510) 85219650，133********传 真：(0510）82301121，82305738网 址： www.gtvac.hkEmail：gtvac@ gtvac@ gtvac@1 概述JCZ5型户内交流高压真空接触器(以下简称接触器)系（50Hz）（7.2/12kV）三相户内控制电器设备，适用于额定电压7.2/12kV及以下电压等级、额定工作电流至250A、400A、630A的电力系统，可对用电设备进行频繁操作和控制。

产品型号及其含义D型（电保持方式）额定工作电压分为两种： 7.2 kV 、12kV额定工作电流分为三种： 250A、400A、630A额定动热稳定电流分为两种： 4kA（250A、400A）6.3kA（630A）控制电压类别及数值分四种： 110VAC、220VAC110VDC、220VDC例如：额定工作电压12 kV，主回路额定工作电流400A，保持方式为J 型，控制电压交流220VAC，表示为JCZ5-12J/D400-4-220AC。

1.1环境条件本接触器正常使用条件为：a.周围空气温度上限：+40℃下限：-25℃b.海拔高度不超过1000mc.湿度相对湿度： 日平均值不大于95%，月平均值不大于90%； 水蒸气压： 日平均值不大于2.2×10 -3Pa；月平均值不大于1.8×10 -3Pa；d.周围空气应不受腐蚀性或可燃性气体、水蒸汽等明显污染。

尊敬的用户，感谢您选用我们公司的产品，我们将竭诚为您提供最满意的产品和最优质的服务！！！一、用户验收产品到达后请您首先检查一下包装情况。

然后开箱，取出产品，进行以下验收：1、核对接触器是否与订货合同内容相符合，特别是额定电压、额定电流和控制电压是否与所需一致。

2、详细核对装箱单内容。

3、对接触器进行验收。

1）外观检查。

2）使用额定控制电压进行分合闸操作、检查动作情况。

3）在分闸情况下进行1min工频耐压实验。

4）使用仪器检查机械特性。

5）使用仪器检查主回路接触电阻。

6）其他必要的检查。

二、安装1、外形尺寸，安装尺寸及接线图见图1、图2、图3。

2、本机只能水平安装使用，安装时不能有明显的倾斜，斜度不能超过15℃。

3、四个安装孔必须处于同一平面。

以避免接触器受力变形，影响正常工作。

4、联接主电路的导电排或者电缆线时，不能对接触器有明显的拉力，接线处必须压紧。

5、正确进行电气联接，接入的控制电压必须与接触器控制电压一致，接线后进行核对。

6、本接触器可为您提供辅助触点：电磁保持型（三常开二常闭）、永磁机构型（二常开二常闭），或按您的要求定做，需在订货时说明，接线时详见二次回路原理图。

7、本接触器的控制电源部分，其中电磁保持型的都配置有两套整流装置，其中一套为备用，如整流装置发生故障，可将控制电源线接入备用，即可正常工作。

三、使用1、产品概述JCZ8C系列交流高压真空接触器（以下简称：接触器），适用于交流50～60HZ，主回路额定电压为12KV、7.2KV，额定电流从160A至800A的电力网络系统中，供远距离接通和分断及频繁启动和控制交流电动机、变压器及电容器组等场合。

2、使用环境条件1）环境温度-25℃～+40℃。

2）安装地点海拔高度不超过2000m。

3）空气的相对湿度，最湿月的月平均最大相对湿度为90%,月的平均最低温度为25℃，并考虑到因温度变化发生在产品表面上的凝露。

4）环境：无水侵袭、无腐蚀性和可燃性气体及剧烈振动的场合。

JCZ8C真空接触器说明书1、产品概述JCZ8C系列交流高压真空接触器，适用于交流50～60HZ，主回路额定电压为12KV、7.2KV，额定电流从160A至800A的电力网络系统中，供远距离接通和分断及频繁启动和控制交流电动机、变压器及电容器组等场合。

4、产品规格分别为额定电压为12KV(10KV)、7.2KV(6KV)，额定电流为160A、250A、400A、630A、800A。

5、型号组成及含义2、工作原理1）电磁保持型三相真空管的动导电杆通过绝缘子和拉杆、触头弹簧与悬臂相连，悬臂和动衔铁都固定在转轴上。

合闸时，电磁线圈通电对动衔铁吸合保持，向内运动，使悬臂向上运动，通过触头弹簧使真空管内的触头闭合，并提供触头压力，保证闭合可靠。

分闸时，电磁线圈断电失去吸力，动衔铁在分闸弹簧的作用下，向外运动，使悬臂向下运动，通过拉动拉杆、拉动绝缘子、动导电杆向下运动，使触头分开规定距离，达到可靠分闸。

由于电磁系统在吸合动衔铁时需要较大的功率，而吸合到位后的保持功率大为减少，为节约电能，由辅助开关同步进行吸合、保持的转换。

辅助开关也提供用户外部控制需要。

电磁系统采用直流励磁，自身控制电路提供了整流装置，所以用户可直接用交流电源控制。

由于真空开关主触头得分合是在真空中进行，因而具有良好的开断特性，寿命长，安全可靠。

3）永磁机构型具有永磁机构装置功能的接触器，当合闸电源供电时，其合闸过程同上述电磁保持型一样，使接触器闭合，但保持是有先进的永磁机构装置完成，实现可靠合闸，且合闸后，控制回路都无需电源，起到可靠、节能作用。

分闸时。

给分闸电源供电，永磁机构装置分闸线圈通电，通过拉动拉杆、绝缘子、动导电杆向下运动，使接触头分开规定距离，达到可靠分闸。

该系列永磁真空接触器的合、分闸速度非常快，开距和行程大，具有优良的的开断性能。

永磁铁作为高压真空接触器合闸、分闸的驱动装置，结构简单，具有充电电流小，动作时间快，控制简单可靠，性能非常稳定，合、分闸状态下都靠永磁铁来保持，大大减少其操作系统的功耗，具有节能、免维护，寿命长、可靠性高、使用安全等特性，特别适用于投切容性负载设备中。

JCZ5型户内交流高压真空接触器安装使用说明书无锡普天科技有限公司目录1、概述 (1)2、结构和工作原理 (7)3、吊运、安装、调试和真空灭弧室的更换 (7)4、使用与故障处理 (8)5、维护 (9)6、贮存 (10)7、随机文件 (10)8、定货须知 (10)无锡普天科技有限公司地址：江苏省无锡市高浪东路999号网络研发楼A栋一楼 邮编：214131 销售咨询：(0510) 82305738，85215738，139********技术咨询：(0510) 85219650，133********传 真：(0510）82301121，82305738网 址： www.gtvac.hkEmail：gtvac@ gtvac@ gtvac@1 概述JCZ5型户内交流高压真空接触器(以下简称接触器)系（50Hz）（7.2/12kV）三相户内控制电器设备，适用于额定电压7.2/12kV及以下电压等级、额定工作电流至250A、400A、630A的电力系统，可对用电设备进行频繁操作和控制。

产品型号及其含义D型（电保持方式）额定工作电压分为两种： 7.2 kV 、12kV额定工作电流分为三种： 250A、400A、630A额定动热稳定电流分为两种： 4kA（250A、400A）6.3kA（630A）控制电压类别及数值分四种： 110VAC、220VAC110VDC、220VDC例如：额定工作电压12 kV，主回路额定工作电流400A，保持方式为J 型，控制电压交流220VAC，表示为JCZ5-12J/D400-4-220AC。

1.1环境条件本接触器正常使用条件为：a.周围空气温度上限：+40℃下限：-25℃b.海拔高度不超过1000mc.湿度相对湿度： 日平均值不大于95%，月平均值不大于90%； 水蒸气压： 日平均值不大于2.2×10 -3Pa；月平均值不大于1.8×10 -3Pa；d.周围空气应不受腐蚀性或可燃性气体、水蒸汽等明显污染。

（一）技能培训主讲人：谷江伟时间：2010年10月14日15：30至16：30JC型真空接触器大修（小修）项目、工艺、工序质量标准1．JCZ2-6J/400高压接触器从手车上拆下。

2．外部检查，各部件有无破裂、变形、松动、脱焊现象。

3．在拆卸接触器时严禁对一次导电杆用力，防止导电杆弯曲变形。

4．接触器行程应满足额定参数。

5．行程不满足需调整。

将接触器处于合闸位置。

6．超程用通规、止规测量，测量时先将接触器处于合闸状态。

7．超程不满足参数调整。

首先取下弹簧片，使接触器处于合闸位置，松动杆端轴承上的紧固螺母然后用改锥去转动杆端关节轴承上轴调节超程。

8．调整超程开距应避免使波纹管受力。

9．在主回路断电情况下进行真空度检查。

用手反复压衔电处，如发现灭弧室不能闭合或动触头有松驰现象，则说明真空度已被破坏，需更换。

10．若不能直接判断，可采用打耐压的方法。

将灭弧室（不必拆下）处于断开位置。

然后施加28kV工频电压，一分钟无闪络与击穿现象则正常（加压初始可能出现闪络，以后则正常）。

11．灭弧室在装配时，需将接触面用98%无水乙醇擦洗干净，并涂抹导电膏。

下出线与真空灭弧室下端面距离应保证13mm。

下出线与关节轴承距离在219.5+0.23mm。

12．用0.02mm游标卡尺或深度尺，测量真空接触器在合闸位置时灭弧室的导电杆伸出长度的变化情况，如总变化超出3mm，则表明电寿命终了，更换灭弧室。

13．用98%的无水乙醇清洁高压仓。

14．检查高压仓，应光洁、无气孔、开裂及麻点受潮现象，否则更换高压仓。

小淋点及小气孔可用环氧树脂堵抹。

15．检查低压仓无脱焊、开裂变形，否则更换或修理补焊。

16．高压仓、低压仓之间有明显足够的绝缘隔离。

17．辅助开关行程分闸空程应满足额定参数。

18．检查辅助行程开关应协调灵活，切换可靠，无破损，绝缘良好，无卡滞。

19．拉线螺栓紧固、无松动、虚接、固定牢固。

20．清扫辅助开关、检查各触点是否接触良好。
