工艺流程示意图怎么画工艺流程示意图是指在工业生产过程中，用可视化的方式呈现工艺、工序和流程的图表。
它对于指导生产、提高效率、降低成本具有重要意义。
那么，该如何画一张清晰、简洁且具有表达力的工艺流程示意图呢？第一步：收集信息在开始绘制工艺流程示意图之前，首先需要收集所需的信息。
这些信息可以包括工艺流程中的每个步骤、工序所需的时间和资源，以及可能的并行或串行操作等。
第二步：确定横向与纵向在绘制工艺流程示意图之前，需要确定图表的横向和纵向。
横向代表时间轴，从左到右表示工艺流程的执行顺序；纵向代表工艺流程中的每个步骤或工序。
第三步：选择合适的图形符号为了清晰表达工艺流程，选择适当的图形符号是非常重要的。
可以使用一些常见的符号来表示不同的操作，例如矩形代表工序，箭头表示操作顺序，菱形表示决策点等。
确保图形符号的一致性和易于理解。
第四步：绘制示意图根据搜集到的信息和选择的图形符号，开始绘制工艺流程示意图。
按照时间轴绘制横向的流程图，每个步骤或工序以矩形框的形式呈现。
使用箭头来表示操作的顺序，从一个步骤指向下一个步骤。
在需要做出决策的地方使用菱形。
确保图中每个步骤都被清晰地标注，以便读者能够理解。
第五步：优化示意图绘制完成后，对图表进行优化。
可以删除多余的线条或符号，保持图表的简洁和易于理解。
可以使用颜色和线条的粗细来强调关键步骤或重要信息。
确保示意图的布局合理，不拥挤、不混乱。
第六步：添加说明文字最后，为工艺流程示意图添加必要的说明文字。
文字应该简洁明了，可以标注每个步骤的具体工作内容、所需时间或资源等。
这有助于读者更好地理解工艺流程。
通过以上步骤，一个清晰、简洁且具有表达力的工艺流程示意图就可以绘制完成。
工艺流程示意图的设计应该考虑到读者的需求，尽量简洁明了，并且易于理解。
绘制好的工艺流程示意图可以帮助人们更好地把握整个生产过程，提高工作效率，降低错误和成本。
绘制工艺流程示意图是一个需要经验和技巧的过程，需要根据具体的生产工艺和流程进行灵活调整。
工艺流程图和工艺流程示意图的区别在工程设计和制造领域，工艺流程图和工艺流程示意图是两种常见的图示工具，用于传达复杂的工艺流程信息。
尽管它们都可以用来描述材料或信息在整个流程中的流动或转换，但它们之间有一些关键的区别。
本文将探讨工艺流程图和工艺流程示意图的区别以及它们在实际工程中的应用。
工艺流程图的定义和特点工艺流程图是一种详细的描述产品或项目从原料到成品的生产过程的图表。
工艺流程图通常包括各种操作单元、设备、管道、存储设施等在一个图纸上细致地展示。
图中通常包含各种符号和标记以表示不同类型的操作或设备，并且具有严格的标准和规范。
工艺流程图的主要特点包括： - 详细的展示了整个生产过程中的每一个步骤和单位操作； - 包括各种操作单元的标识符号和连接线； - 一般用于实际制造过程中对生产线的控制和监控。
工艺流程示意图的定义和特点工艺流程示意图是对产品或项目生产流程的一种简化描述，主要用于说明生产过程的逻辑顺序和关键步骤。
工艺流程示意图通常不展示具体的设备或操作单元，而是用简单的符号和图形来表示整个流程的结构和关系。
工艺流程示意图的特点包括： - 强调流程的逻辑顺序和重要步骤； - 不包含具体的设备或操作单元的详细信息； - 一般用于初步的设计阶段和对生产流程的整体把控。
工艺流程图和工艺流程示意图的区别1.详细程度：工艺流程图相对于工艺流程示意图更加详细，包含了更多的设备、操作单元和管道等具体信息，而工艺流程示意图通常只展示了整个流程的逻辑框架和关键步骤。
2.应用阶段：工艺流程图一般用于具体的生产过程中，作为生产线控制和监控的重要工具；而工艺流程示意图通常用于初步的设计或方案讨论阶段，帮助工程师整体了解生产流程。
3.符号和标记：工艺流程图中的符号和标记相对固定且严格，而工艺流程示意图可能更加灵活和简化，可以根据具体情况进行调整和修改。
实际应用与意义在工程设计和制造中，工艺流程图和工艺流程示意图都是非常重要的工具，它们有助于工程师和设计师更好地理解和规划复杂的生产过程。

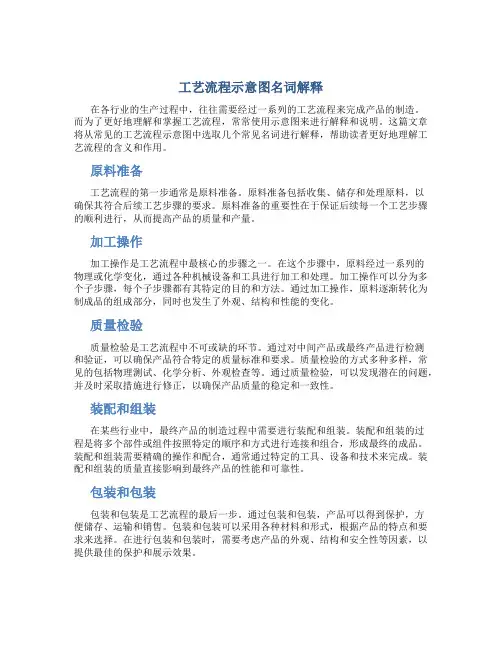

工艺流程示意图名词解释在各行业的生产过程中，往往需要经过一系列的工艺流程来完成产品的制造。
而为了更好地理解和掌握工艺流程，常常使用示意图来进行解释和说明。
这篇文章将从常见的工艺流程示意图中选取几个常见名词进行解释，帮助读者更好地理解工艺流程的含义和作用。
原料准备工艺流程的第一步通常是原料准备。
原料准备包括收集、储存和处理原料，以确保其符合后续工艺步骤的要求。
原料准备的重要性在于保证后续每一个工艺步骤的顺利进行，从而提高产品的质量和产量。
加工操作加工操作是工艺流程中最核心的步骤之一。
在这个步骤中，原料经过一系列的物理或化学变化，通过各种机械设备和工具进行加工和处理。
加工操作可以分为多个子步骤，每个子步骤都有其特定的目的和方法。
通过加工操作，原料逐渐转化为制成品的组成部分，同时也发生了外观、结构和性能的变化。
质量检验质量检验是工艺流程中不可或缺的环节。
通过对中间产品或最终产品进行检测和验证，可以确保产品符合特定的质量标准和要求。
质量检验的方式多种多样，常见的包括物理测试、化学分析、外观检查等。
通过质量检验，可以发现潜在的问题，并及时采取措施进行修正，以确保产品质量的稳定和一致性。
装配和组装在某些行业中，最终产品的制造过程中需要进行装配和组装。
装配和组装的过程是将多个部件或组件按照特定的顺序和方式进行连接和组合，形成最终的成品。
装配和组装需要精确的操作和配合，通常通过特定的工具、设备和技术来完成。
装配和组装的质量直接影响到最终产品的性能和可靠性。
包装和包装包装和包装是工艺流程的最后一步。
通过包装和包装，产品可以得到保护，方便储存、运输和销售。
包装和包装可以采用各种材料和形式，根据产品的特点和要求来选择。
在进行包装和包装时，需要考虑产品的外观、结构和安全性等因素，以提供最佳的保护和展示效果。
总结工艺流程示意图是理解和掌握工艺流程的重要工具。
通过解释和理解工艺流程中的关键名词，可以更好地理解每个步骤的含义和作用。
工艺流程示意图和流程图区别在工程领域中，流程图是一种常见的工具，用于描述一系列操作或事件的顺序和关系。
流程图的目的是通过可视化的方式解释和演示一个过程。
然而，在一些特定的领域，如制造业和工艺工程中，流程图的需求可能更加具体和复杂。
于是，工艺流程示意图就出现了。
工艺流程示意图是一种更加细致和专业化的流程图，它主要用于描述和展示某种工艺的步骤和流程。
与普通的流程图相比，工艺流程示意图更加注重细节和操作步骤的顺序。
下面将从几个方面来介绍工艺流程示意图和普通流程图的区别。
精确度工艺流程示意图要求更高的精确度，因为它们通常用于指导实际操作和制造过程。
在工艺流程示意图中，每个步骤和操作必须显得准确可行。
因此，描述和绘制工艺流程示意图时需要更多的细化和准确性。
而普通的流程图更注重流程的逻辑和步骤的关系，可能会忽略一些具体细节。
对于一些一般性的操作或流程，普通流程图的描述可能更为简略。
细节描述工艺流程示意图需要对每个步骤和操作进行详细的描述。
这包括操作的具体要求、操作的时间和工具、相关的安全事项等。
工艺流程示意图通过这种详细的描述，确保工艺过程的准确性和可行性。
而普通流程图在细节描述上可能会相对简略。
普通流程图主要关注各个步骤之间的相对顺序和关系，而不是对每个步骤的具体操作进行详细的描述。
专业性工艺流程示意图属于一种专业化的流程图。
它通常用于制造业、工艺工程等领域，需要一定的专业知识和经验来理解和操作。
因此，工艺流程示意图的绘制人员需要具备相关的专业知识和技能。
而普通流程图更加通用，可以应用于各个领域。
绘制普通流程图的人员不需要特定的专业知识，只需要了解基本的流程图绘制方法即可。
使用场景工艺流程示意图主要用于指导实际操作和制造过程。
它们通常在制造业中用于培训、操作指导、质量控制等方面。
工艺流程示意图的目的是确保产品的一致性和质量。
普通流程图可以应用于各个领域，如项目管理、软件开发、决策分析等。
它们通常用于可视化和沟通流程，帮助人们理解和分析复杂的过程。
一、工艺流程示意图二、工艺简介1、格栅格栅主要用于拦截漂浮物与悬浮物物质，如纤维、果皮、塑料制品等，以便减轻后续处理构筑物的处理负荷和防止水泵堵塞。
2、调节池调节池的作用是使污水的水量和水质（浓度、水温等指标）实现稳定和均衡，从而改善污水可处理性的构筑物。
3、水解酸化水解（酸化）处理方法是一种介于好氧和厌氧处理法之间的方法，和其它工艺组合可以降低处理成本提高处理效率。
水解酸化工艺根据水解发酵菌、产酸菌与产甲烷菌生长速度不同，将厌氧处理控制在反应时间较短的厌氧处理第一和第二阶段，即在大量水解发酵细菌、酸化菌作用下将不溶性有机物水解为溶解性有机物，将难生物降解的大分子物质转化为易生物降解的小分子物质的过程，从而改善废水的可生化性，为后续处理奠定良好基础。
水解是指有机物进入微生物细胞前、在胞外进行的生物化学反应。
微生物通过释放胞外自由酶或连接在细胞外壁上的固定酶来完成生物催化反应。
酸化是一类典型的发酵过程，微生物的代谢产物主要是各种有机酸。
4、生物接触氧化生物接触氧化技术是好氧生物膜污水处理方法，该系统由浸没于污水中的填料、填料表面的生物膜、曝气系统和池体构成。
在有氧条件下，污水与固着在填料表面的生物膜充分接触，通过生物降解作用去除污水中的有机物、营养盐等，使污水得到净化。
接触氧化池内均安装了生物填料，具有以下几方面特点：（1）由于填料的比表面积大，池内的充氧条件良好，生物接触氧化池内单位容积的生物固体量都高于活性污泥法曝气池及生物滤池，因此，生物接触氧化池具有较高的容积负荷，接触氧化法的容积负荷可高达 3～10KgCODc r/ (m3·d) ，高于SBR 法的2～5KgCODc r/ ( m3·d) ，因此缩短了处理时间，减少了处理设备的体积，降低了投资。
处理时间短，节约占地面积。
（2）由于相当一部分微生物固着生长在填料表面，生物膜的脱落和生长可以保持很好的平衡，不存污泥膨胀问题，运行管理简便。
目录印刷行业工艺流程 1 丝网印刷工艺流程 3 热处理行业工业流程 4 熔炼行业工艺流程图 5 蓄电池行业工艺流程 6 有色铸造行业工艺流程 7 铝制品行业工艺流程 8 玩具行业工艺流程 8 铸钢铸造行业工艺流程 9 铜铸件工艺流程10 家具行业（沙发）工艺流程 11 服装行业工艺流程 12 涂装行业工艺流程13电镀行业工艺流程建材行业工艺流程（一） 建材行业工艺流程（二） 建材行业工艺流程（三） 建材行业工艺流程（四） 化工行业部份产品工艺流程 纺织行业工艺流程 玻璃行业工艺流程 汽车修理工艺流程 皮具厂工艺流程 艺术品工艺流程 发电厂工艺流程 造纸厂工艺流程 硫酸制造工艺流程 烧碱制造工艺流程 其它行业生产工艺流程印刷行业工艺流程1 of 31塑料印刷苯系物噪声2 of 31丝网印刷工艺流程丝网印刷3 of 31热处理行业工业流程4 of 315 of 31熔炼行业工艺流程图铝铅尘、铅烟、噪声、高温铅铜注：如熔炼炉为池炉，则会有煤尘和一氧化碳等有害物产生。
以上为钳锅生产工艺。
蓄电池行业工艺流程注：规模小的单位，只有买进阴阳极板后进行最后一条流水线。
6 of 31有色铸造行业工艺流程7 of 31铝制品行业工艺流程玩具行业工艺流程长毛绒玩具8 of 31铸钢铸造行业工艺流程9 of 31铜铸件工艺流程10 of 31家具行业（沙发）工艺流程11 of 31服装行业工艺流程注：一般情况新的工业缝纫机的噪声不会超标12 of 31涂装行业工艺流程油漆类13 of 31油墨类甲苯、二甲苯乙酸乙酯、噪声甲苯、二甲苯、乙酸乙酯水性涂料噪声、粉尘注：涂料中的稀释剂据油漆的要求不同需不同。
14 of 31电镀行业工艺流程氢氧化钠硫酸盐酸15 of 31建材行业工艺流程（一）瓷砖：16 of 31建材行业工艺流程（二）玻璃钢类：塑钢门窗类：噪声17 of 31建材粉：RS色艺石（人造大理石）：18 of 31建材行业工艺流程（三）大理石：多层夹板：19 of 31建材行业工艺流程（四）水泥砖、瓦20 of 31化工行业部份产品工艺流程氯化锰乙酸锰硝酸锌21 of 31纺织行业工艺流程纺织22 of 31玻璃行业工艺流程制瓶23 of 31显象管玻壳24 of 31汽车修理工艺流程皮具厂工艺流程粉尘甲苯、二甲苯、乙酸丁酯25 of 31艺术品工艺流程礼盒水晶艺品26 of 31发电厂工艺流程火力发电：2燃气发电：27 of 31造纸厂工艺流程硫酸制造工艺流程2323328 of 31烧碱制造工艺流程2 3 2 2 3其它行业生产工艺流程绝缘胶带不粘胶注：稀释剂品种较多，据实际情况而定。
工艺流程示意图和工艺流程图有什么区别工艺流程示意图和工艺流程图是在工业生产中广泛应用的两种图形表示方法，用于展示和说明一个产品的生产工艺流程。
尽管这两种图形都可以用来描述工艺流程，但它们在展示方式、细节和使用场景上存在一些区别。
首先，工艺流程示意图是一种简化的图形表示方法，用来概括和说明工艺流程的基本步骤和关键要素。
它通常使用简单的图标、符号和箭头来表示各个步骤之间的关系和流程方向。
工艺流程示意图的目的是提供一个整体的视觉概览，帮助人们快速理解和记忆工艺流程。
它可以作为一个简单的参考工具，用于培训新员工、录入系统数据或进行初步的工艺分析。
工艺流程图则更加详细和精确地描述了工艺流程中的每个步骤和操作。
它可以包含更多的细节信息，如具体的设备、工具、材料和工艺参数等。
工艺流程图通常使用各种形状和符号来表示不同的元素和操作，如矩形表示处理步骤，圆形表示检查点，菱形表示决策点等。
工艺流程图的目的是提供一个详细的、可执行的指南，用于工厂生产和质量控制。
在使用场景上，工艺流程示意图更适合用于交流和共享信息。
它可以通过简单的图形符号和文字来传达工艺流程的基本要点，使得各个工作岗位和部门之间更容易理解和沟通。
工艺流程示意图在企业内部的培训、会议和项目讨论中经常被使用，以便快速梳理和传递工艺流程的核心概念。
而工艺流程图则更适合用于实际操作和控制。
它们可以成为生产线上操作人员的参考手册，指导他们进行具体的操作步骤和技术参数的设定。
工艺流程图还可以用于质量控制和流程改进的分析。
通过对工艺流程图的细致观察和评估，工程师和管理人员可以发现和优化流程中的瓶颈和问题，从而提高产品的质量和生产效率。
综上所述，工艺流程示意图和工艺流程图在工业生产中都扮演着重要的角色，但它们在展示方式、细节和使用场景上有所区别。
工艺流程示意图以简化、概括和交流为特点，适合于快速理解和记忆工艺流程；而工艺流程图更注重细节和操作性，适合于具体的操作和控制。
工艺流程图(方案流程图和施工流程图)、设备布置图和管路布置图化工工艺图(工艺安装和指导生产的重要技术文件) 工艺流程图(方案流程图和施工流程图)、设备布置图和管路布置图一、方案流程图1方案流程图(流程示意图或流程简图)初步设计阶段示意性的展开图，并加有必要的标注与说明设备的画法:用细实线画出设备的大致轮廓或示意图，一般不按比例，但应保持它们的相对大小。
各设备之间的高低位置及设备上重要接管口的位置，应大致符合情况。
?在方案流程图中，同样的设备可只画一套;备用设备可以省略不画。
2工艺流程图的画法用粗实线画出主要物料的工艺流程线，用箭头标明物料流向，并在流程线的起始和终了位置注明物料的名称、来源或去向。
如遇流程线之间、或流程线与设备之间发生交错或重叠，而实际并不相连时，应将其中一条断开或曲折绕过，以使各设备间流程线的表达清晰明了、排列整齐。
?在方案流程图中，一般只画出主要工艺流程线，其它辅助流程线不必一一画出。
3位号与名称注写在流程图的上方或下方和靠近设备图形的显著位置列出设备的位号及名称。
或可将设备依次编号，并在图纸空白处按编号顺序集中列出设备名称。
但对于流程简单、设备较少的方案流程图也可以不编号，而将名称直接注写在设备的图形上。
(为了给工艺方案的讨论和施工流程图的设计提供更为详细具体的资料，还常将工艺工艺流程图中关于流量、温度、压力、液面以及成分分析等测量控制点画在方案流程图上，这种图与施工流程图比较接近。
方案流程图的图幅一般不做规定。
图框和标题栏亦可省略。
)二、施工流程图1、(工艺管道及仪表流程图或带控制点管道安装流程图)。
这种流程图应画出所有的生产设备和全部管道。
它是设备布置图和管道布置图的设计依据，并为施工安装、生产操作提供参考。
施工流程图的表达一般应包括以下几项内容:带设备位号、名称和接管口的各种设备示意图。
带管道号、规格和阀门等管件以及仪表控制点(测温、测压、测流量、分析点等)的各种管道流程线。
工艺流程图专题一、工艺流程路线示意图箭头：进入的是投料（即反应物），出去的是生成物（包括主产物和副产物）。
出线、进线：表示物料流向或操作流程；反向线：表示物质循环使用；方框：表示经过反应或操作后剩余的物质。
二、工艺流程题的解题方法与策略1．一般采用首尾分析法，明确原始物质及目标产物2．读流程，观其大略，找出流程主线(即从流程开始到达产品或是达成实验目的的为主线，其他的是支线，如上图)。
3．常考的操作术语及目的：（1）对原料进行预处理的常用方法及其作用①粉碎（研磨）：增大反应物的，加快或使反应。
②灼烧（煅烧）：使固体在高温下分解或使杂质在高温下氧化、分解等。
使反应充分进行或增大转化率。
（2）明确常用的分离方法①过滤：和的分离。
所需仪器有铁架台(带铁圈)、滤纸、。
洗涤：尽量除去晶体表面的杂质或干扰物质。
干燥：除去固体中的水。
4．答题技巧：（1）所设问题一般都是孤立的，在解答时不要求流程全看懂后再解答，看不懂的地方先跳过去，继续解答后面的问题。
有时候可以直接使用“节点法”进行解题，即进入“节点”的物质是反应物，流出“节点”的是生成物。
（2）抓住一个关键点：一切反应或操作都是为了获得产品或是达成实验的目的。
（3）推断流程图某一步中的物质，可以从上一步操作中反应物可能发生的反应入手进行分析，同时需注意所加试剂是否有过量（剩余），要关注物质在流程“节点”中转移情况（三大转移）：反应产物转移；不反应物质转移和过量物质转移。
（4）陌生化学方程式的书写：根据箭头方向，箭头进入的是投料(即反应物)，出去的是生成物(包括主产物和副产物)；若从已知信息中找出的反应物和生成物不满足质量守恒定律，可以在反应物或生成物中加上水，然后进行配平，还应注意反应条件的有关信息；若在空气中煅烧或通入空气则还需考虑空气中的氧气是否参与反应。
（5）循环利用的物质：某物质不在流程的主线上而在流程的支线上，它是某一步骤中的产物同时也是另一步骤中的原料，它即是这个流程中的循环利用物质。
化工工艺图（工艺安装和指导生产的重要技术文件）工艺流程图（方案流程图和施工流程图）、设备布置图和管路布置图一、方案流程图1方案流程图（流程示意图或流程简图）初步设计阶段示意性的展开图，并加有必要的标注与说明①设备的画法：用细实线画出设备的大致轮廓或示意图，一般不按比例，但应保持它们的相对大小。
②各设备之间的高低位置及设备上重要接管口的位置，应大致符合情况。
③在方案流程图中，同样的设备可只画一套；备用设备可以省略不画。
2工艺流程图的画法①用粗实线画出主要物料的工艺流程线，用箭头标明物料流向，并在流程线的起始和终了位置注明物料的名称、来源或去向。
②如遇流程线之间、或流程线与设备之间发生交错或重叠，而实际并不相连时，应将其中一条断开或曲折绕过，以使各设备间流程线的表达清晰明了、排列整齐。
③在方案流程图中，一般只画出主要工艺流程线，其它辅助流程线不必一一画出。
3位号与名称注写在流程图的上方或下方和靠近设备图形的显著位置列出设备的位号及名称。
或可将设备依次编号，并在图纸空白处按编号顺序集中列出设备名称。
但对于流程简单、设备较少的方案流程图也可以不编号，而将名称直接注写在设备的图形上。
（为了给工艺方案的讨论和施工流程图的设计提供更为详细具体的资料，还常将工艺工艺流程图中关于流量、温度、压力、液面以及成分分析等测量控制点画在方案流程图上，这种图与施工流程图比较接近。
方案流程图的图幅一般不做规定。
图框和标题栏亦可省略。
）二、施工流程图1、（工艺管道及仪表流程图或带控制点管道安装流程图）。
这种流程图应画出所有的生产设备和全部管道。
它是设备布置图和管道布置图的设计依据，并为施工安装、生产操作提供参考。
施工流程图的表达一般应包括以下几项内容：①带设备位号、名称和接管口的各种设备示意图。
②带管道号、规格和阀门等管件以及仪表控制点（测温、测压、测流量、分析点等）的各种管道流程线。
③对阀门等管件和仪表控制点图例符号的说明。
起重机生产工艺流程图生产工艺流程和产排污情况如下图：图1 起重机生产工艺流程及产污环节示意图工艺流程：（1）下料：将钢管或钢板经过等离子切割机切割成所需要的尺寸，此过程会产生废气（切割烟尘）和固废（废边角料）、噪声。
（2）机械加工：采用钻床、镗铣床、压力机、车床、冲床、折弯机、剪板机等对钢板进行加工，主要产生固废（废边角料、废油桶、废润滑油）和噪声。
（3）抛丸：将板材送入抛丸机进行表面处理，此过程会产生噪声、废气（颗粒物）和固废（废钢丸、废液压油）、以及噪声。
（4）焊接：本企业生产主要工序之一，将所需板材焊接连接、加固，此过 废气、固废 成 品固废、废气 外购原材料水性漆程会产生废气（焊接烟尘）、固废（焊渣）。
使用手持打磨机将焊接点处焊瘤打磨干净，使工件表面平整。
此过程会产生固废和噪声。
（6）喷漆：将漆料通过软管输送至喷涂设备；首先将加工成型的半成品通过行轨道运至喷漆房，将喷漆房密闭后，开始喷漆工作，喷漆流平后，采用红外灯管加热烘干，全程密闭集气，此过程会产生废气（漆雾、非甲烷总烃）和固废（废漆桶）。
废气采用“纸盒过滤+活性炭吸附浓缩~脱附+催化燃烧”装置处理，废气处理设施会产生固废（废活性炭、废纸盒、废过滤棉、废催化剂）。
（7）组装：将加工好的组件组装，运至产品存放区暂存待售。
1.1.2电动葫芦工艺流程图电动葫芦生产工艺流程和产排污情况如下图：图2 电动葫芦生产工艺流程及产污环节示意图工艺流程简介：外购成型的各组件、配件在原料区分类暂存，将外机壳悬挂送至喷漆房内喷涂流平，通过红外灯管电加热烘干；此过程会产生废气（漆雾、非甲烷总烃）、固废（废漆桶）和噪声。
废气采用“纸盒过滤+过滤棉+活性炭吸附浓缩~脱附+催化燃烧”装置处理，废气处理设施会产生固废（废活性炭、废纸盒、废过滤棉、废催化剂）。
再将其他组件采用人工组装和压力机压装组合成产品，此过程会产生噪声；最后合格品在成品区存放待售。
成品噪声、废气、固废。

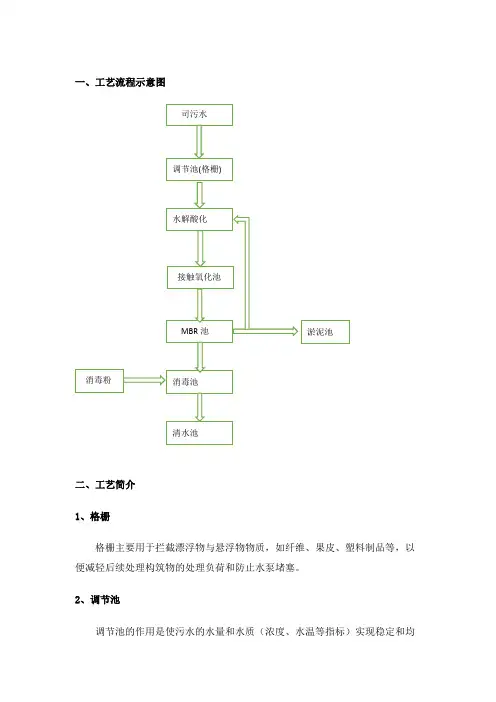

一、工艺流程示意图
二、工艺简介
1、格栅
格栅主要用于拦截漂浮物与悬浮物物质，如纤维、果皮、塑料制品等，以便减轻后续处理构筑物的处理负荷和防止水泵堵塞。
2、调节池
调节池的作用是使污水的水量和水质（浓度、水温等指标）实现稳定和均
衡，从而改善污水可处理性的构筑物。
3、水解酸化
水解（酸化）处理方法是一种介于好氧和厌氧处理法之间的方法，和其它工艺组合可以降低处理成本提高处理效率。
水解酸化工艺根据水解发酵菌、产酸菌与产甲烷菌生长速度不同，将厌氧处理控制在反应时间较短的厌氧处理第一和第二阶段，即在大量水解发酵细菌、酸化菌作用下将不溶性有机物水解为溶解性有机物，将难生物降解的大分子物质转化为易生物降解的小分子物质的过程，从而改善废水的可生化性，为后续处理奠定良好基础。
水解是指有机物进入微生物细胞前、在胞外进行的生物化学反应。
微生物通过释放胞外自由酶或连接在细胞外壁上的固定酶来完成生物催化反应。
酸化是一类典型的发酵过程，微生物的代谢产物主要是各种有机酸。
4、生物接触氧化
生物接触氧化技术是好氧生物膜污水处理方法，该系统由浸没于污水中的填料、填料表面的生物膜、曝气系统和池体构成。
在有氧条件下，污水与固着在填料表面的生物膜充分接触，通过生物降解作用去除污水中的有机物、营养盐等，使污水得到净化。
接触氧化池内均安装了生物填料，具有以下几方面特点：
（1）由于填料的比表面积大，池内的充氧条件良好，生物接触氧化池内单位容积的生物固体量都高于活性污泥法曝气池及生物滤池，因此，生物接触氧化池具有较高的容积负荷，接触氧化法的容积负荷可高达 3～10KgCODc r/ (
m3·d) ，高于SBR 法的2～5KgCODc r/ ( m3·d) ，因此缩短了处理时间，减少了处理设备的体积，降低了投资。
处理时间短，节约占地面积。
（2）由于相当一部分微生物固着生长在填料表面，生物膜的脱落和生长可以保持很好的平衡，不存污泥膨胀问题，运行管理简便。
（3）由于生物接触氧化池内生物固体量多，水流属完全混合型，因此生物接触氧化池对水质水量的骤变有较强的适应能力，曝气加速了生物膜的更新，使生物膜活性提高。
（4）由于填料的存在，增大了氧的传递系数，使动力消耗降低。
（5）生物接触氧化法不需要专门培养菌种，挂膜方便，可以间歇运行。
（6）具有工艺成熟、出水水质好等优点。
5、MBR膜处理工艺
MBR工艺是膜分离技术与生物技术有机结合的新型废水处理技术。
它利用膜分离设备将生化反应池中的活性污泥和大分子有机物截留住，省掉二沉池。
因此，活性污泥浓度可以大大提高，水力停留时间（HRT）和污泥停留时间（SRT）可以分别控制，而难降解的物质在反应器中不断反应和降解。
因此，膜-生物反应器工艺通过膜的分离技术大大强化了生物反应器的功能。
MBR膜生物反应器组件系列，具有结构紧凑、外型美观、占地面积小、运行费用低、稳定可靠、自动化程度高、维护操作方便等优点。
特别是出水水质好，优于中水水质标准。
并以独特的MBR平片膜技术，克服了一般中空纤维膜的诸多不足之处，是当今国际先进的污水处理产品设备。
膜-生物反应器在优化生化作用的优越性：
a) 对污染物的去除率高，抵抗污泥膨胀能力强，出水水质稳定可靠，出水中
没有悬浮物；
b) 膜生物反应器实现了反应器污泥龄STR和水力停留时间HRT的彻底分离，
设计、操作大大简化；
c) 膜的机械截流作用避免了微生物的流失，生物反应器内可保持高的污泥浓
度，从而能提高体积负荷，降低污泥负荷，且MBR工艺略去了二沉池，将传统污水处理的曝气池与二沉池合二为一,大大减少占地面积；
d) 由于SRT很长，生物反应器又起到了“污泥硝化池”的作用，从而显著减
少污泥产量，剩余污泥产量低，污泥处理费用低；
e) 由于膜的截流作用使SRT延长，营造了有利于增殖缓慢的微生物。
如硝化
细菌生长的环境，可以提高系统的硝化能力，同时有利于提高难降解大分子有机物的处理效率和促使其彻底的分解；
f) MBR曝气池的活性污泥不因产水而损失，在运行过程中，活性污泥会因进入
有机物浓度的变化而变化，并达到一种动态平衡，这使系统出水稳定并有
耐冲击负荷的特点；
g) 较大的水力循环导致了污水的均匀混合，因而使活性污泥有很好的分散
性，大大提高活性污泥的比表面积。
MBR系统中活性污泥的高度分散是提高水处理的效果的又一个原因。
这是普通生化法水处理技术形成较大的菌胶团所难以相比的；
h) 有利于提高系统的耐冲击负荷、硝化效果和对难降解有机物的处理能力；
硝化细菌和反硝化细菌的截留和繁殖，有利于生物脱氨和除磷。
i) 膜生物反应器易于一体化，易于实现自动控制，操作管理方便；
6、消毒处理工艺
消毒作用是是用物理或化学方法消灭停留在不同的传播媒介物上的病原体，藉以切断传播途径，阻止和控制传染的发生。
7、污泥处理
将生化池多余的污泥收集，并入淤泥池进行厌氧消化，上清液返回水解酸化。
底层淤泥定期进行清掏。
