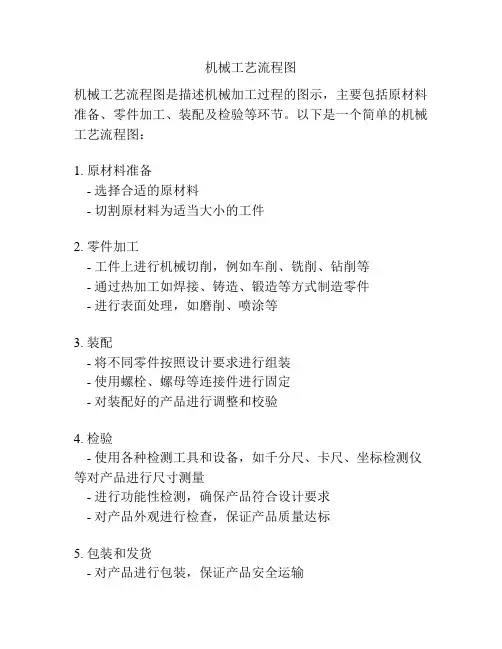

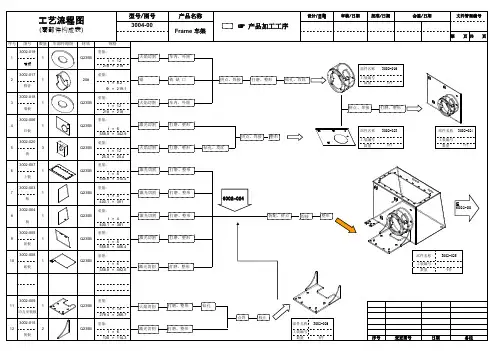

机械工艺流程图
机械工艺流程图是描述机械加工过程的图示，主要包括原材料准备、零件加工、装配及检验等环节。

以下是一个简单的机械工艺流程图：
1. 原材料准备
- 选择合适的原材料
- 切割原材料为适当大小的工件
2. 零件加工
- 工件上进行机械切削，例如车削、铣削、钻削等
- 通过热加工如焊接、铸造、锻造等方式制造零件
- 进行表面处理，如磨削、喷涂等
3. 装配
- 将不同零件按照设计要求进行组装
- 使用螺栓、螺母等连接件进行固定
- 对装配好的产品进行调整和校验
4. 检验
- 使用各种检测工具和设备，如千分尺、卡尺、坐标检测仪等对产品进行尺寸测量
- 进行功能性检测，确保产品符合设计要求
- 对产品外观进行检查，保证产品质量达标
5. 包装和发货
- 对产品进行包装，保证产品安全运输
- 对包装好的产品进行贴上相关标签
- 安排快递或船运等方式将产品发货至客户
以上是一个简单的机械工艺流程图，实际的流程可能会更加复杂，需要根据具体的机械加工工艺和产品要求进行调整和补充。

1。

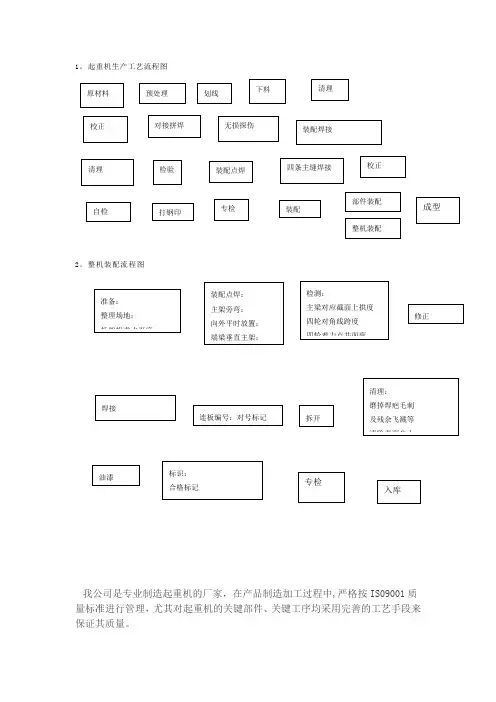

起重机生产工艺流程图2。

整机装配流程图我公司是专业制造起重机的厂家，在产品制造加工过程中,严格按IS09001质量标准进行管理，尤其对起重机的关键部件、关键工序均采用完善的工艺手段来保证其质量。

一、板材及型材的预处理为保证金属结构的防腐和增强油漆的附着力，所有板材和型材在下料前均在我厂自备的预处理设备上进行抛丸预处理，除锈等级达到GB8923标准规定的Sa2。

5级，除锈后立即双面喷涂底漆予以保护，然后才转入下料工序.二、起重机金属结构（桥架的加工）1、主梁、端梁等主要受力结构件采用GB/T1591—94S标准中Q235—B碳素结构钢板制造，次要受力件和非受力构件如走台、罩子等零部件采用Q235-A钢材制造，桥架中所采用的材料均需具有炉号、批号、材料化学成份、机械性能的试验报告及出厂合格证书，材料到厂后由质检部门取样进行理化复检，合格的材料方可投入车间进行产品制造.2、腹板及上盖板的下料采用微机控制的大型火焰数控切割机双枪一次切割，可根据不同跨度工况条件割出二次曲线，四次曲线及二、四线的迭加曲线，有效地保证了起重机的预制拱度，使预制拱度与起重机上拱曲线相吻合,此预拱度值根据主梁制造工艺过程中每一道工序进行严格控制。

3、主梁的焊接有焊接和拼装工艺,通过焊接顺序的合理安排减少起重机的焊接变形。

4、主梁腹板和上、下盖板的对接焊接缝均采用埋弧自动焊,主梁和端梁的纵向焊缝采用微机控制的二氧化碳气体自动保护焊，焊后进行100％探伤。

5、焊接完成后，进行时效处理清除焊接应力。

注：我厂起重机主梁焊接工艺获得河南省技术进步一等奖。

三、桥架组装焊接1、主梁、端梁组装焊接:将验收合格的两根主梁摆放在垫架上，以主梁的上盖板中心线为基准点，按技术要求调整各部分尺寸。

为使桥架安装车轮后能正常运行、组装时将四组弯板采用水平仪测量调在同一平面内。

并以水平面为组装调整门架各部的基准，达到要求后才能焊接.2、桥架组装对接的立焊缝在大型的翻转工装上焊接，将立焊缝全部改为平焊，确保了焊接质量.3、主梁、端梁、小车架等结构件均在厂房内制造、组装、检验，确保不受环境温度、日照变形的影响，尺寸精度受到严格的控制.主梁、端梁、小车架都是在专用铸造平台上制造，从而保证有效地控制尺寸和变形。

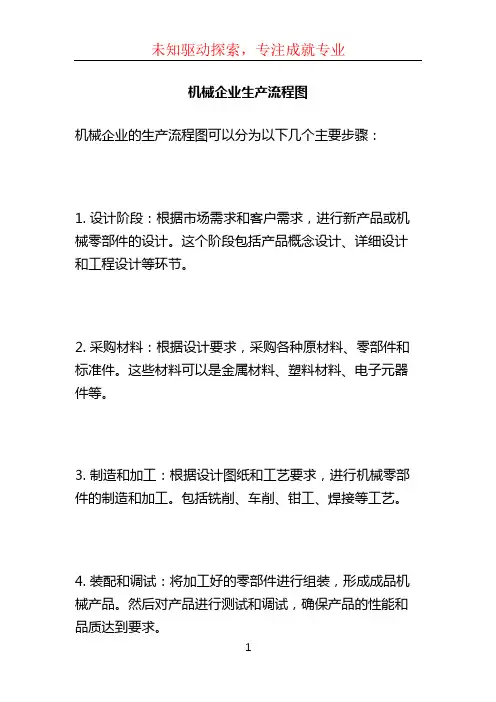

机械企业生产流程图
机械企业的生产流程图可以分为以下几个主要步骤：
1. 设计阶段：根据市场需求和客户需求，进行新产品或机械零部件的设计。

这个阶段包括产品概念设计、详细设计和工程设计等环节。

2. 采购材料：根据设计要求，采购各种原材料、零部件和标准件。

这些材料可以是金属材料、塑料材料、电子元器件等。

3. 制造和加工：根据设计图纸和工艺要求，进行机械零部件的制造和加工。

包括铣削、车削、钳工、焊接等工艺。

4. 装配和调试：将加工好的零部件进行组装，形成成品机械产品。

然后对产品进行测试和调试，确保产品的性能和品质达到要求。

5. 质检和品质控制：对成品产品进行质量检查和测试，确保产品质量符合标准和客户要求。

这个阶段可能包括外观检查、尺寸测量、功能测试等。

6. 包装和出货：经过质检合格的产品进行包装，并安排发货。

7. 售后服务：为客户提供售后服务，包括安装调试、维修保养、培训等。

以上是一个简单的机械企业生产流程图的主要步骤。

实际情况可能会因企业规模和产品类型的不同而有所变化。

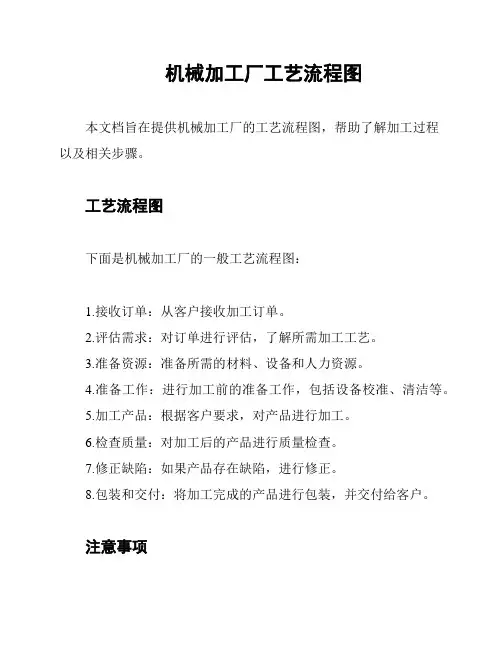

机械加工厂工艺流程图
本文档旨在提供机械加工厂的工艺流程图，帮助了解加工过程
以及相关步骤。

工艺流程图
下面是机械加工厂的一般工艺流程图：
1.接收订单：从客户接收加工订单。

2.评估需求：对订单进行评估，了解所需加工工艺。

3.准备资源：准备所需的材料、设备和人力资源。

4.准备工作：进行加工前的准备工作，包括设备校准、清洁等。

5.加工产品：根据客户要求，对产品进行加工。

6.检查质量：对加工后的产品进行质量检查。

7.修正缺陷：如果产品存在缺陷，进行修正。

8.包装和交付：将加工完成的产品进行包装，并交付给客户。

注意事项
在进行加工工艺流程时，有一些注意事项需要注意：
1.安全性：在加工过程中，确保员工的安全，采取必要的安全措施。

2.质量控制：进行严格的质量控制，确保加工产品的质量符合要求。

3.资源管理：合理管理资源，确保所需的材料、设备和人力资源充足。

4.时间管理：合理安排加工时间，确保按时完成订单。

以上是机械加工厂的工艺流程图及相关注意事项，希望能对您有所帮助。

生产机加工件工艺流程
图
The manuscript was revised on the evening of 2021

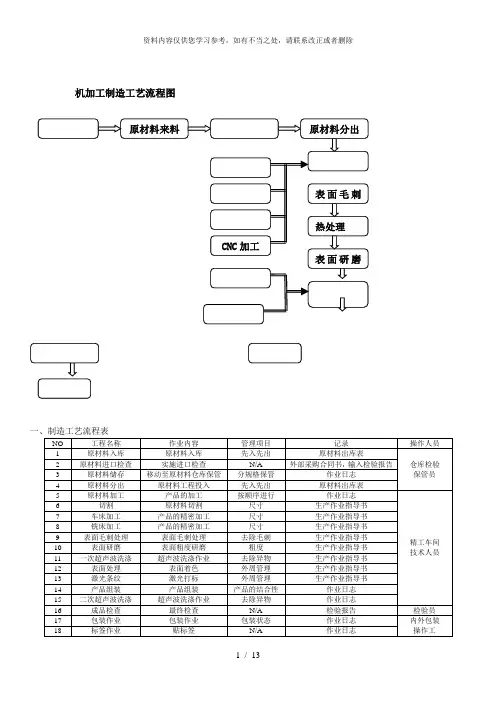

机加工制造工艺流程图
一、
制造工艺流程表
二、注：在工艺流程图中带☆标记是主要控制项目和控制点及关键和特殊工序
三、有关制造工艺流程图的详细说明
○使用了通过STM F136机械性能和物理性能验证的不锈钢（17-4 PH）。

○将原材料切割成所需的大小及形状。

○利用切割机分料初步加工之后，再利用加工中心（机床）或者车床进行精密加工；加工尺寸要达到容许误差范围。

接着利用攻螺丝机加工螺孔，然后再用研磨机实施研磨加工。

该工艺属主要控制项目和控制点。

○加工后的材料做为产品以成形，但为了提高表面粗度，进行抛光。

○抛光后进行表面研磨，使表面变得柔和。

○实施抛光处理。

○表面研磨后通过后处理，激光打标完成加工及进行最终检查。

○完成最终检查之后，再用超声波洗涤，成品检查然后结束包装，贴标签入库。

该工艺属关键和特殊
工序。

※从原料入库到成品出库，根据产品标准书，ISO9001及YY/T0287标准要求的规定，全程记录及管
理。

机加工制造工艺流程图一、制造工艺流程表二、注：在工艺流程图中带☆标记是主要控制项目和控制点及关键和特殊工序三、有关制造工艺流程图的详细说明○使用了通过STMF136机械性能和物理性能验证的不锈钢（17—4PH）。

○将原材料切割成所需的大小及形状.○利用切割机分料初步加工之后，再利用加工中心（机床）或者车床进行精密加工；加工尺寸要达到容许误差范围.接着利用攻螺丝机加工螺孔,然后再用研磨机实施研磨加工。

该工艺属主要控制项目和控制点。

○加工后的材料做为产品以成形，但为了提高表面粗度，进行抛光。

○抛光后进行表面研磨，使表面变得柔和.○实施抛光处理。

○表面研磨后通过后处理,激光打标完成加工及进行最终检查。

○完成最终检查之后，再用超声波洗涤，成品检查然后结束包装，贴标签入库。

该工艺属关键和特殊工序。

※从原料入库到成品出库，根据产品标准书，ISO9001及YY/T0287标准要求的规定，全程记录及管理。
