第四章 视图与投影

2009—2010学年上学期九年级数学科教案主备人：荆丽丽第四章思考与总结一.教学方法:议+讲+练二.出示学习目标.1.经历活动,培养数学思考能力,发展学生的空间概念.2.通过回顾,复习,能够简单判断物体的视图,能根据三种视图描述基本几何体或实物原型.3.会画圆柱,圆锥,球的三种视图.4.通过复习,体会中心投影的含义及简单应用.初步学会物体与其投影之间的相互转化.5.通过复习,更深刻体会视图,视线,盲区的含义及其在生活中的应用.二回顾交流，系统复习。

本单元以开展实践活动为主线，促进学生空间想象力的形成。

通过实物合理的象形的抽象，想象物体的形状，生活中物体的形状各异，但都不是鬼子的几何模型，必须首先对几何模型进行合理的想象，画出三视图。

画直三棱柱和四棱柱的视图时，注意分析几何体中各个角之间的位置关系，弄清视图中实线和虚线的区别。

注意识别，体会视点，视线，盲区在生活中的应用。

三.知识结构结合实例视图———圆柱、圆锥、球、直三棱柱、直四棱柱等几何体的视图视图与投影－————［平行投影投影———［中心投影———灯光与影子、视点、视线和盲区四.创设情境,实践体会.（自学课本137内容）1.制作视图方面内容,让学生感悟三视图的内涵.2.制作直三棱柱、直四棱柱的立体几何画面,配合实物,再次感悟三种视图的画法.3.选取太阳光与影子内容的生活情境中的画面,了解平行投影的含义.4.制作灯光与影子课件,体会灯光下物体的影子在生活中的应用,丰富想象力.5.制作画面,体现视点、视线、盲区在生活中的应用.五.随堂练习,巩固深化.练习一.某时间小强在阳光下的影子,你能画出此时圆柱A的影子吗?当什么时刻时,看不到圆柱A的影子?与同伴交流.练习二.木杆和小明在一时刻的影子,请在图中画出形成木杆和小明影子的光线.说明他们是太阳光的光线还是阳光的光线?如果是灯光的光线,找出灯泡所在位置?与同伴交流.练习三.小亮在某一时刻测得自己在地上的影子是在墙上影子的 1.5倍,此时小明测得一建筑物的影子长为18米,则建筑物的实际高度为多少米?六.作业设计1.必做题.复习题4、5、6、7.2.选做题.空中悬挂一盏灯,小明欲测灯高,这时他发现不远处有一物,他到灯下的距离恰好等于影长,小明测出此物高4米,问灯高是多少?。

4.1视图 主备人：王军 审核人： 姓名 班级学习目标：1.会画圆柱、圆锥、球、简单直棱柱的三种视图，体会这几种几何体与其视图之间的相互转化2.了解平行投影的含义，能够确定物体在太阳光下的影子，了解平行投影与三视图之间的关系。

3.了解中心投影的含义，初步进行中心投影条件下物体与其投影之间的相互转化。

4.通过实例了解视点、实现、盲区的含义，体会在现实生活中的应用重点：简单几何体三种视图的画法以及平行投影中心投影的应用。

难点：利用本章知识灵活解决问题预习导学：一、知识建构：位置三种视图 大小虚实视图与投影 平行投影是由 光线形成的中心投影是由 发出的光线形成的投影 太阳光线形成的投影是灯光形成的投影是由 发出的线称为视线， 称为盲区。

合作探求：问题一、几何体的三视图例1.画出下图所示的三视图。

跟踪练习：画出下图所示的三视图问题二、投影 例2：画出DE 在阳光下的影子A E D CB 跟踪练习：例2中AB 和DE 是直立在地面上的两根立柱.AB =5m,某一时刻AB 在太阳光下．．．的投影BC =3m.在测量AB 的投影时,同时测量出DE 在阳光下的投影长为6m ，计算DE 的长。

A E D CB 问题三、应用例三：某地夏季中午，当太阳移到屋顶上方偏南时，光线与地面城60角，房屋向南的窗户AB 高1.6米，现要在窗子外面的上方安装一个水平遮阳蓬AC(如图所示).(1)当遮阳蓬AC 的宽度在什么范围时，太阳光线能射入室内？(2)当遮阳蓬AC 的宽度在什么范围时，太阳光线不能射入室内？跟踪练习：如图，某同学想测量旗杆的高度，他在某一时刻测得1米长的竹竿竖直放置时影长1.5米，在同时刻测量旗杆的影长时，因旗杆靠近一楼房，影子不全落在地面上，有一部分落在墙上，他测得落在地面上影长为21米，留在墙上的应高为2米，求旗杆的高度。

当堂检测：（必做题）1．小明从正面观察下图所示的两个物体，看到的是 （ ）2．小亮在上午8时、9时30分、10时、12时四次到阳光下观察向日葵的头茎随太阳转动的情况，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（ ）A ．上午12时B ．上午10时C ．上午9时30分D ．上午8时3．小明希望测量出电线杆AB 的高度，于是在阳光明媚的一天，他在电线杆旁的点D 处立一标杆CD ，使标杆的影子DE 与电线杆的影子BE 部分重叠（即点E 、C 、A 在一直线上），量得ED＝2米，DB ＝4米，CD ＝1.5米，求电线杆AB 的长BACD正面。

投影与视图知识点总结在我们的日常生活和学习中，投影与视图是一个重要的数学概念，它不仅在数学领域有着广泛的应用，在工程、建筑、设计等实际领域也发挥着关键作用。

接下来，让我们一起深入了解投影与视图的相关知识点。

一、投影投影是光线（投射线）通过物体，向选定的面（投影面）投射，并在该面上得到图形的方法。

1、中心投影由同一点（点光源）发出的光线形成的投影叫做中心投影。

比如，夜晚路灯下的人影就是中心投影的例子。

其特点是：等长的物体平行于地面放置时，在灯光下，离点光源越近的物体的影子越短，离点光源越远的物体的影子越长。

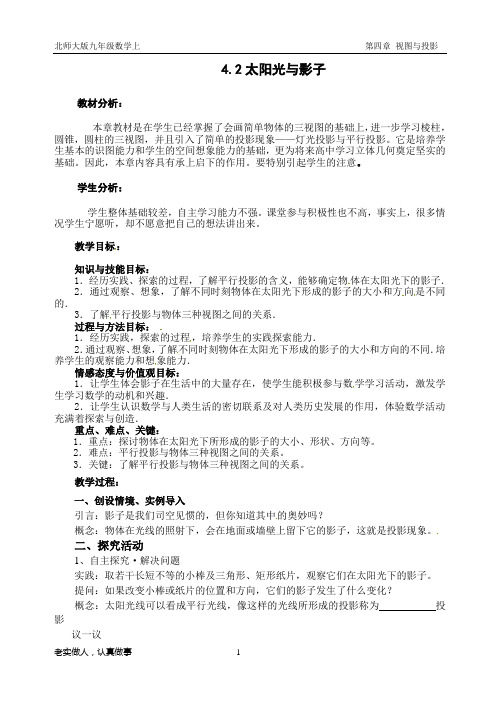

2、平行投影由平行光线（太阳光线）形成的投影称为平行投影。

平行投影又分为正投影和斜投影。

正投影是指投射线垂直于投影面的平行投影。

在平行投影中，同一时刻，不同物体的物高和影长成比例。

二、视图视图是将物体按正投影向投影面投射所得到的图形。

1、三视图三视图包括主视图、俯视图和左视图。

主视图：从物体的前面向后面投射所得的视图。

俯视图：从物体的上面向下面投射所得的视图。

左视图：从物体的左面向右面投射所得的视图。

三视图的位置关系：主视图在上方，俯视图在主视图的正下方，左视图在主视图的正右方。

三视图的大小关系：长对正、高平齐、宽相等。

即主视图与俯视图的长相等，主视图与左视图的高相等，俯视图与左视图的宽相等。

2、常见几何体的三视图（1）正方体：三视图都是正方形。

（2）长方体：主视图、左视图是长方形，俯视图是长方形。

（3）圆柱：主视图、左视图是长方形，俯视图是圆。

（4）圆锥：主视图、左视图是三角形，俯视图是圆及圆心。

（5）球：三视图都是圆。

三、根据视图还原几何体根据三视图还原几何体时，要先分别根据主视图、俯视图和左视图想象几何体的前面、上面和左面的形状，然后综合起来考虑整体形状。

四、投影与视图的应用1、在建筑设计中，设计师需要通过绘制三视图来准确表达建筑物的形状和尺寸，以便施工人员能够按照设计进行施工。

2、在机械制造中，工程师需要根据零件的三视图来制造零件，确保零件的精度和质量。

九年级数学下册《投影与视图》全章教案新人教版第一章：投影的概念与分类教学目标：1. 了解投影的概念，掌握各种投影的分类。

2. 能够运用投影的知识解决实际问题。

教学内容：1. 投影的概念：平行投影、中心投影。

2. 投影的分类：正投影、斜投影。

3. 投影的基本性质。

教学步骤：1. 引入投影的概念，展示各种投影的图片，引导学生观察并思考。

2. 讲解平行投影和中心投影的定义，通过示例让学生理解两种投影的特点。

3. 介绍正投影和斜投影的分类，让学生通过实际例子区分两种投影。

4. 引导学生总结投影的基本性质，如相似性、形状不变等。

5. 布置练习题，让学生巩固所学内容。

教学评价：1. 学生能够准确描述投影的概念和分类。

2. 学生能够运用投影的知识解决实际问题。

第二章：视图的定义与分类教学目标：1. 理解视图的定义，掌握各种视图的分类。

2. 能够运用视图的知识解决实际问题。

教学内容：1. 视图的定义：主视图、左视图、俯视图。

2. 视图的分类：正视图、侧视图、俯视图。

3. 视图的基本性质。

教学步骤：1. 引入视图的概念，展示各种视图的图片，引导学生观察并思考。

2. 讲解主视图、左视图、俯视图的定义，通过示例让学生理解三种视图的特点。

3. 介绍正视图、侧视图、俯视图的分类，让学生通过实际例子区分三种视图。

4. 引导学生总结视图的基本性质，如相互补充、完整性等。

5. 布置练习题，让学生巩固所学内容。

教学评价：1. 学生能够准确描述视图的定义和分类。

2. 学生能够运用视图的知识解决实际问题。

第三章：简单几何体的三视图教学目标：1. 掌握简单几何体的三视图的画法。

2. 能够运用三视图的知识解决实际问题。

教学内容：1. 简单几何体的三视图：正方体、长方体、圆柱体、圆锥体。

2. 三视图的画法与特点。

教学步骤：1. 讲解正方体、长方体、圆柱体、圆锥体的三视图的画法，通过示例让学生理解各种几何体的三视图特点。

2. 引导学生动手画出各种几何体的三视图，并观察其特点。

第四章投影和视图单元教案第一节教学目标。

1. 了解投影和视图的概念和基本原理。

2. 掌握投影和视图的绘制方法。

3. 理解不同视图之间的关系。

4. 能够应用投影和视图的知识解决实际问题。

第二节教学重点和难点。

1. 投影和视图的概念和基本原理。

2. 投影和视图的绘制方法。

3. 不同视图之间的关系。

第三节教学内容。

1. 投影和视图的概念和基本原理。

1.1 投影的概念。

投影是指将三维空间中的物体投射到二维平面上的过程。

在工程制图中，常用投影的方法来表示物体的形状和尺寸。

1.2 视图的概念。

视图是指从不同方向观察物体所得到的投影。

常用的视图有主视图、俯视图和侧视图等。

1.3 投影和视图的基本原理。

投影和视图的绘制是基于投影的原理，通过投影将物体的形状和尺寸投射到平面上，再根据需要绘制不同的视图。

2. 投影和视图的绘制方法。

2.1 正投影和斜投影。

正投影是指投影线垂直于投影面的投影方法，斜投影是指投影线与投影面不垂直的投影方法。

在工程制图中常用正投影来表示物体的形状和尺寸。

2.2 视图的选择和布置。

在进行投影和视图的绘制时，需要根据物体的形状和尺寸选择合适的视图，并合理布置在图纸上。

3. 不同视图之间的关系。

3.1 主视图、俯视图和侧视图的关系。

主视图是指从正面观察物体所得到的视图，俯视图是指从上方观察物体所得到的视图，侧视图是指从侧面观察物体所得到的视图。

这三个视图之间具有一定的关系，可以通过它们来全面地了解物体的形状和尺寸。

第四节教学过程。

1. 投影和视图的概念和基本原理。

1.1 通过实物或图片等形式，让学生了解投影和视图的概念和基本原理。

1.2 讲解投影和视图的基本原理，引导学生理解投影和视图的绘制方法。

2. 投影和视图的绘制方法。

2.1 展示正投影和斜投影的绘制方法，让学生掌握投影的基本技巧。

2.2 给学生提供一些实例，让他们在老师的指导下进行投影和视图的绘制。

3. 不同视图之间的关系。

3.1 通过实例讲解主视图、俯视图和侧视图之间的关系，引导学生理解不同视图之间的联系。

九年级上册第四章《视图与投影》复习课研学案20101012 【知识网络】【知识点精要】一、视图1、三种视图的内在联系主视图反映的是物体的长和高；俯视图反映的是物体的长和宽；左视图反映的是物体的宽和高. 因此，在画三种视图时，主、俯视图要长对正，主、左视图要高平齐，俯、左视图要宽相等.2、三种视图的位置关系一般地，首先确定主视图的位置，画出主视图，然后在主视图的下面画出俯视图，在主视图的右边画出左视图.3、三种视图的画法首先观察物体，画出视图的外轮廓线，然后将视图补充完整，看得见部分的轮廓线通常画成实线，看不见部分的轮廓线通常画成虚线.二、太阳光与影子 1、平行投影太阳光线可以看成平行光线，像这样的光线所形成的投影称为平行投影. 2、太阳光与影子的关系物体在太阳光照射的不同时刻，不但影子的大小在变化，而且影子的方向也在变化. 在早晨太阳位于正东方，此时的影子较长，位于正西方；在上午，影子随着太阳位置的变化，其长度逐渐变短，方向向正北方向移动；中午，影子最短，方向正北；到了下午，影子的长度又逐渐变长，其方向向正东移动.三、灯光与影子1、中心投影：灯光的光线可以看成是从一点发出的（即为点光源），像这样的光线所形成的投影称为中心投影.2、产生中心投影光源的确定：分别自两个物体的顶端及其影子的顶端作一条直线，这两条直线的交点即为光源的位置. 3、视觉现象四、如何判断平行投影与中心投影分别自两个物体的顶端及其影子的顶端作一条直线，若两直线平行，则为平行投影；若两直线相交，则为中心投影，其交点是光源的位置. 重难点突破例1由几个小立方体搭成的一个几何体如图1所示，它的主（正）视图见图2，那么它的俯视图为（ ）解析：观察如图所示的由相同小正方体搭成的几何体可知，俯视图应是左边三个图1正方形，右边两个正方形.评注：本题是由实物图画和正视图，画俯视图首先要从实物中抽象出几何体，其次要掌握基本几何体的三种视图.画组合体的三种视图时，可结合实物或模型帮助理解.例2如果某物体的三视图是如图2所示的三个图形，那么该物体的形状是（ ）A 、正方体；B 、长方体；C 、三棱柱；D 、圆锥.评注：本题是由三种视图识别立体图形，其关键是“读图”，对常见几何体图形的三种视图也要熟悉.例3下列四幅图形中，表示两颗小树在同一时刻阳光下的影子的图形可能是（ ）解析：本题考查学生根据光线的方向辨认实物的影子，依据太阳光与影子的关系特点可判断例4（1）如图3是同一时刻两棵小树的影子，请你在图中画出形成树影的光线，并判断它是太阳光还是灯光的光线？若是灯光，请确定光源的位置.（2）请判断如图4的两棵小树影子是太阳光还是灯光下形成的？并画出同一时刻旗杆的影子（用线段表示）.. 原因是过大树的顶端及其影子的顶端作一条直线，再过. 然后再过旗杆的顶端作一条与已知光线平行.1.6米的小明从距离灯的底部（点O ）20米的点A 处，时，人影长度（ ）1.5米 1.5米4米的竹竿，小明在测量竹竿的影长时，发现影子不全落在地左视图俯视图第11题主视图图2(图4)面上，有一部分落在楼房的墙壁上，小明测出它落在地面上的影子长为2米，落在墙壁上的影子长为1米．此时小明想把竹竿移动位置，使其影子刚好不落在墙上．试问：小明应把竹竿移到什么位置（要求竹竿移动距离尽可能小）？。
