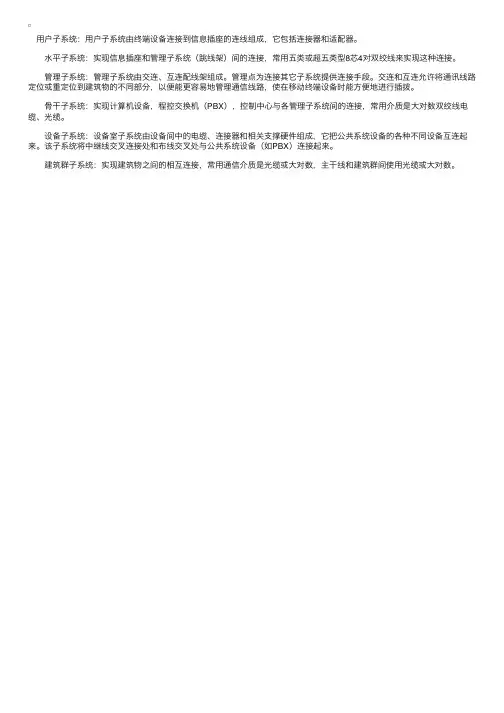

1-综合布线系统基础知识

⽤户⼦系统：⽤户⼦系统由终端设备连接到信息插座的连线组成，它包括连接器和适配器。

⽔平⼦系统：实现信息插座和管理⼦系统（跳线架）间的连接，常⽤五类或超五类型8芯4对双绞线来实现这种连接。

管理⼦系统：管理⼦系统由交连、互连配线架组成。

管理点为连接其它⼦系统提供连接⼿段。

交连和互连允许将通讯线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路，使在移动终端设备时能⽅便地进⾏插拨。

⾻⼲⼦系统：实现计算机设备，程控交换机（PBX），控制中⼼与各管理⼦系统间的连接，常⽤介质是⼤对数双绞线电缆、光缆。

设备⼦系统：设备室⼦系统由设备间中的电缆、连接器和相关⽀撑硬件组成，它把公共系统设备的各种不同设备互连起来。

该⼦系统将中继线交叉连接处和布线交叉处与公共系统设备（如PBX）连接起来。

建筑群⼦系统：实现建筑物之间的相互连接，常⽤通信介质是光缆或⼤对数，主⼲线和建筑群间使⽤光缆或⼤对数。

弱电智能化基础知识题库100道(含答案)一、综合布线系统1. 综合布线系统中，用于连接工作区信息插座与楼层配线间的子系统是（）。

A. 工作区子系统B. 水平子系统C. 垂直子系统D. 管理子系统答案：B2. 超五类双绞线的传输频率为（）。

A. 100MHzB. 155MHzC. 250MHzD. 600MHz答案：A3. 光纤的主要材质是（）。

A. 铜B. 玻璃C. 塑料D. 橡胶答案：B4. 在综合布线系统中，RJ45 接头主要用于连接（）。

A. 光纤B. 同轴电缆C. 双绞线D. 大对数电缆答案：C5. 综合布线系统的设计等级分为（）。

A. 基本型、增强型、综合型B. 简单型、标准型、豪华型C. 经济型、实用型、高端型D. 小型、中型、大型答案：A二、安防监控系统6. 安防监控系统中，分辨率为1920×1080 的图像通常被称为（）。

A. 标清B. 高清C. 全高清D. 超高清答案：C7. 摄像机的最低照度是指（）。

A. 摄像机在最亮环境下的照度值B. 摄像机在最暗环境下的照度值C. 摄像机正常工作所需的最低照度值D. 摄像机在特定环境下的照度值答案：C8. 硬盘录像机的主要功能是（）。

A. 存储图像和视频B. 控制摄像机云台C. 传输图像和视频D. 处理图像和视频答案：A9. 安防监控系统中，红外对射探测器主要用于（）。

A. 室内入侵检测B. 室外入侵检测C. 火灾检测D. 烟雾检测答案：B10. 视频矩阵的主要作用是（）。

A. 切换视频信号B. 放大视频信号C. 压缩视频信号D. 传输视频信号答案：A三、门禁系统11. 门禁系统中，读卡器的主要作用是（）。

A. 读取卡片信息B. 控制门锁C. 传输信号D. 存储数据答案：A12. 门禁系统常用的卡片类型有（）。

A. IC 卡、ID 卡B. 磁卡、条码卡C. 接触式卡、非接触式卡D. 以上都是答案：D13. 门禁控制器的主要功能是（）。

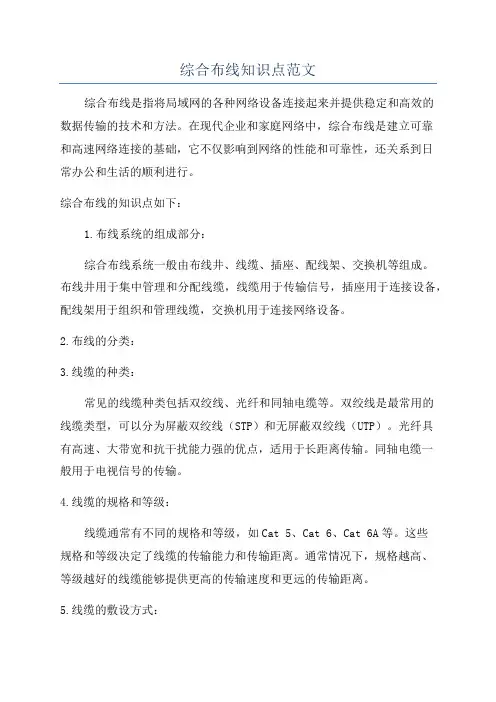

综合布线知识点范文综合布线是指将局域网的各种网络设备连接起来并提供稳定和高效的数据传输的技术和方法。

在现代企业和家庭网络中，综合布线是建立可靠和高速网络连接的基础，它不仅影响到网络的性能和可靠性，还关系到日常办公和生活的顺利进行。

综合布线的知识点如下：1.布线系统的组成部分：综合布线系统一般由布线井、线缆、插座、配线架、交换机等组成。

布线井用于集中管理和分配线缆，线缆用于传输信号，插座用于连接设备，配线架用于组织和管理线缆，交换机用于连接网络设备。

2.布线的分类：3.线缆的种类：常见的线缆种类包括双绞线、光纤和同轴电缆等。

双绞线是最常用的线缆类型，可以分为屏蔽双绞线（STP）和无屏蔽双绞线（UTP）。

光纤具有高速、大带宽和抗干扰能力强的优点，适用于长距离传输。

同轴电缆一般用于电视信号的传输。

4.线缆的规格和等级：线缆通常有不同的规格和等级，如Cat 5、Cat 6、Cat 6A等。

这些规格和等级决定了线缆的传输能力和传输距离。

通常情况下，规格越高、等级越好的线缆能够提供更高的传输速度和更远的传输距离。

5.线缆的敷设方式：线缆可以通过不同的敷设方式进行安装，如架空敷设、地下敷设和隧道敷设等。

敷设方式的选择取决于具体的应用场景和建筑环境。

6.线缆的连接方式：线缆的连接方式一般有两种：直接连接和交叉连接。

直接连接适用于将终端设备连接到配线架上，而交叉连接则适用于将不同的配线架或交换机进行连接。

7.布线系统的管理和维护：8.综合布线的标准：综合布线是构建现代化企业和家庭网络的关键技术之一，它对于保持网络的高性能和高可靠性至关重要。

掌握综合布线的知识点，能够有效地规划、设计和维护网络，提供高速、稳定和安全的数据传输服务。

综合布线基础知识综合布线是指在建筑物内部，通过电缆系统将各种信息传输设备连接起来，实现数据、语音、视频等信息的传输和共享。

综合布线作为现代建筑物的基础设施之一，扮演着至关重要的角色。

本文将从综合布线的定义、分类、组成部分以及设计原则等方面进行详细介绍。

一、综合布线的定义综合布线是一种基础设施技术，用于在建筑物内部实现各种信息传输设备之间的连接和通信。

它可以同时传输数据、语音、视频等各种信号，为建筑物内部提供高效、稳定的信息传输通道。

二、综合布线的分类根据应用环境的不同，综合布线可以分为以下几类：1. 局域网布线（LAN）：用于建筑物内部的数据通信，包括办公室、学校、医院等场所的计算机网络。

2. 电话布线（Telecom）：用于传输语音信号，包括电话线路、传真设备等。

3. 电视布线（TV）：用于传输视频信号，包括电视信号、监控摄像头等。

4. 控制布线（Control）：用于传输控制信号，包括自动化设备、楼宇管理系统等。

三、综合布线的组成部分综合布线系统主要由以下几个组成部分构成：1. 传输介质：综合布线系统常用的传输介质包括双绞线、光纤、同轴电缆等。

不同的传输介质具有不同的传输性能和传输距离，根据实际需求选择合适的传输介质。

2. 连接硬件：综合布线系统的连接硬件包括插座、连接器、面板等。

它们负责将传输介质与终端设备连接起来，确保信号的传输质量和稳定性。

3. 终端设备：综合布线系统的终端设备包括计算机、电话、电视、监控摄像头等。

它们通过连接硬件与综合布线系统相连，实现信息的接收和发送。

四、综合布线的设计原则在进行综合布线设计时，需要遵循以下几个原则：1. 标准化：综合布线系统的设计应符合相关的国际或行业标准，确保系统的互操作性和兼容性。

2. 可扩展性：综合布线系统的设计应具备一定的扩展性，能够满足未来的信息传输需求。

3. 安全性：综合布线系统的设计应考虑信息的安全性，采取相应的安全措施，防止信息泄露和非法访问。

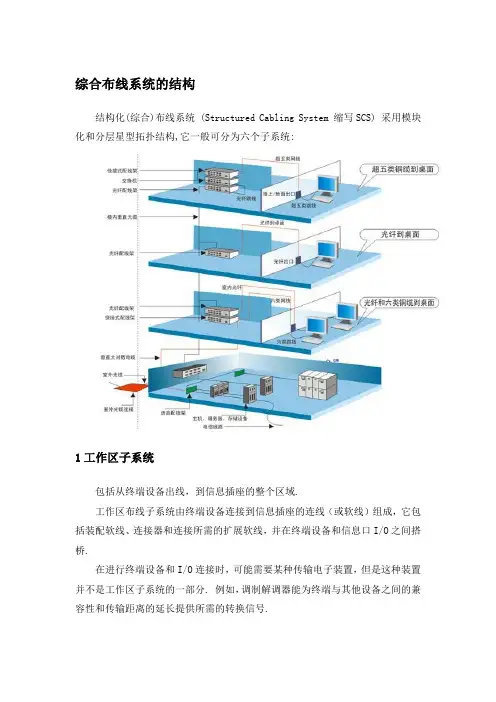

综合布线系统的结构结构化(综合)布线系统 (Structured Cabling System 缩写SCS) 采用模块化和分层星型拓扑结构,它一般可分为六个子系统:1工作区子系统包括从终端设备出线，到信息插座的整个区域.工作区布线子系统由终端设备连接到信息插座的连线（或软线）组成，它包括装配软线、连接器和连接所需的扩展软线，并在终端设备和信息口I/O之间搭桥.在进行终端设备和I/O连接时，可能需要某种传输电子装置，但是这种装置并不是工作区子系统的一部分. 例如，调制解调器能为终端与其他设备之间的兼容性和传输距离的延长提供所需的转换信号.2水平布线子系统由建筑物各层配电间至各个水平区之间的电缆组成.水平布线子系统是整个布线系统的一部分，将干线子系统延伸到用户工作区. 水平布线子系统与垂直干线子系统的区别在于：水平布线子系统总是处在一个楼层上，并端接在信息插座上. 在现有建筑物内，垂直干线子系统都由光缆组成；而水平电缆数限制为4对UTP (非屏蔽双绞线)及光缆（语音），它们能支持大多数现代通信设备. 在需要某些带宽应用时，可以采用光缆到桌面.3管理子系统由各层分设的配电间构成.管理子系统由交连、互连和I/O等组成. 管理点为连接其他子系统提供连接手段。

交连和互连允许将通信线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路.I/O位在用户工作区和其他房间，使你在移动终端设备时能方便地进行插拔.在使用跨接线或插入线时，交叉连接允许将端接在单元一端的电缆上的通信线路连接到端接在单元另一端电缆上的线路. 跨接线是一根很短的单根导线，可将交叉连接处的两条导线端点连接起来；插入线包含几根导线，而且每根导线末端有一个连接插座重新提供一种简易的方法，而且不需要安装跨接线时使用的专用工具.互连完成交叉连接的相同目的，但不使用跨接线或插入线，只是用带插头的导线、插座和适配器. 互连和交叉连接均适用于光缆. 光缆交叉连接要求使用光缆的插入线在两端都有光连接器和短光缆.4垂直干线子系统由连接设备间与各层配电间的干线电缆构成.干线子系统是整个建筑物综合布线系统的一部分. 它提供建筑物的干线(馈电线)电缆的路由. 它通常是在两个单元之间，特别是在位于中央点的公共系统设备处，提供多个线路设施; 该子系统由所有的布线电缆组成，或者由导线和光缆以及将此光缆连到其它地方的相关支撑硬件组合而成；传输介质可能包括一幢多层建筑物的楼层之间垂直布线的内部电缆或从主要单元(如计算机房或设备间和其他干线间)来的电缆.为了与建筑群中的其他建筑物进行连接和通信，干线子系统把设备间的中继线和布线叉连接点与建筑物之间设施相连，以组成建筑群子系统.5设备间子系统通常位于主机房内，使主干线经跳线架连接到各系统主机.设备布线子系统由设备间中的电缆、连接器和相关支撑硬件组成，它把公共系统设备的各种不同设备互连起来. 该子系统将中继线交叉连接处和布线交叉连接处与公共系统设备连接起来; 该子系统还包括设备间和邻近单元(如建筑物的入口区)中的导线, 这些导线将设备或雷电保护装置连接到符合美国电气法规(NEC)的有效建筑物接地点.一般设备间子系统分作两部分考虑：第一部分为计算机房，放置网络设备，在网络设备上可接服务器、主机等；第二部分为通信中心，放置PABX及边接PABX与垂直干缆的主配线架等。

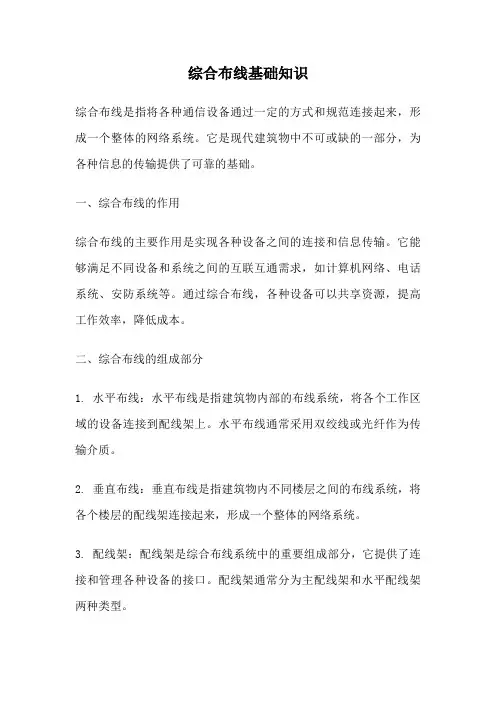

综合布线基础知识综合布线是指将各种通信设备通过一定的方式和规范连接起来，形成一个整体的网络系统。

它是现代建筑物中不可或缺的一部分，为各种信息的传输提供了可靠的基础。

一、综合布线的作用综合布线的主要作用是实现各种设备之间的连接和信息传输。

它能够满足不同设备和系统之间的互联互通需求，如计算机网络、电话系统、安防系统等。

通过综合布线，各种设备可以共享资源，提高工作效率，降低成本。

二、综合布线的组成部分1. 水平布线：水平布线是指建筑物内部的布线系统，将各个工作区域的设备连接到配线架上。

水平布线通常采用双绞线或光纤作为传输介质。

2. 垂直布线：垂直布线是指建筑物内不同楼层之间的布线系统，将各个楼层的配线架连接起来，形成一个整体的网络系统。

3. 配线架：配线架是综合布线系统中的重要组成部分，它提供了连接和管理各种设备的接口。

配线架通常分为主配线架和水平配线架两种类型。

4. 端口：端口是指配线架上的接口，用于连接各种设备。

不同设备通常具有不同类型的端口，如RJ45接口、SC接口等。

5. 线缆：线缆是综合布线系统中的传输介质，常见的线缆有双绞线、光纤和同轴电缆等。

不同类型的线缆适用于不同的应用场景。

三、综合布线的分类根据国际标准，综合布线可以分为五个类别，即Cat5、Cat5e、Cat6、Cat6a和Cat7。

这些分类主要根据线缆的传输性能来划分，不同类别的线缆适用于不同的网络需求。

1. Cat5：传输带宽为100MHz，适用于传输速率不超过100Mbps的网络。

2. Cat5e：传输带宽为100MHz，适用于传输速率不超过1Gbps的网络。

3. Cat6：传输带宽为250MHz，适用于传输速率不超过10Gbps的网络。

4. Cat6a：传输带宽为500MHz，适用于传输速率不超过10Gbps的网络，且支持更远的传输距离。

5. Cat7：传输带宽为600MHz，适用于传输速率不超过10Gbps的网络，且具有更好的抗干扰性能。

综合布线工程基础知识综合布线工程是指在建筑内部安装有线通信设备、计算机设备、音视频设备等的工程。

它是现代网络和通信设施的基础，为企业、机构以及个人提供高速、稳定的数据和信息传输。

综合布线工程的基础知识主要包括以下几个方面：1. 综合布线系统的构成：综合布线系统一般由水平布线、垂直布线和配线间组成。

水平布线是将建筑物内各个房间或者不同楼层之间的终端设备互连起来，通常采用Cat5e或Cat6的网线。

垂直布线是将不同楼层之间的水平布线互连起来，通常采用多模光纤线。

配线间是布线系统的中心节点，用于连接水平布线和垂直布线。

2. 综合布线系统的分类：根据不同的应用需求，综合布线系统可以分为数据布线系统、语音布线系统和视频布线系统。

数据布线系统是指用于传输计算机数据、互联网数据等的布线系统，主要用于局域网和广域网的连接。

语音布线系统是指用于传输电话信号的布线系统，主要用于传统的电话通信。

视频布线系统是指用于传输视频信号的布线系统，主要用于监控系统、视频会议系统等。

3. 综合布线的标准和规范：综合布线工程需要遵守一系列的标准和规范，以确保布线系统的性能和可靠性。

常见的标准和规范有TIA/EIA、ISO/IEC等。

TIA/EIA标准包括568A、568B和570A，规定了综合布线系统的物理连接方式、传输性能等。

ISO/IEC标准包括11801和11802，规定了综合布线系统的测试方法、传输介质等。

4. 综合布线系统的设计：综合布线系统的设计需要考虑布线路径、布线方式、布线材料以及布线的管理与维护等因素。

布线路径要考虑到便于布线和维护，避免与电力线、照明设备等干扰源的干扰。

布线方式要根据具体需求选择是明线布线还是暗线布线。

布线材料要选用合适的网线、光纤线等传输介质，以及合适的配线架、插座等配件。

布线的管理与维护包括标识、记录、巡检、故障排除等。

5. 综合布线系统的测试与调试：综合布线工程完成后需要进行测试和调试，以确保布线系统的性能符合规范要求。

contents •网络综合布线概述•传输介质与连接器件•布线系统设计与规划•施工安装与测试验收流程•故障诊断与维护管理策略•行业发展趋势与挑战应对目录01网络综合布线概述定义与发展历程定义发展历程从传统的电话线布线到计算机局域网布线，再到当前的综合布线系统，网络综合布线技术不断演进，满足了日益增长的通信需求。

市场需求与行业应用市场需求行业应用基础知识体系架构综合布线系统组成包括工作区子系统、水平子系统、管理子系统、垂直子系统、设备间子系统、建筑群子系统等六个子系统。

传输媒介与连接器件传输媒介主要包括双绞线、同轴电缆和光纤等；连接器件包括配线架、信息插座、跳线等。

布线设计与施工遵循相关标准和规范，进行科学合理的设计和施工，确保网络综合布线的质量和性能。

02传输介质与连接器件双绞线由两根具有绝缘保护层的铜导线组成成本低，易于安装和维护适用于低速或短距离通信同轴电缆由内导体、绝缘层、外导体和护套组成传输频带较宽，抗干扰能力强适用于较高速率的数据传传输介质类型及特点01020304RJ45连接器用于连接双绞线具有8个引脚，支持T568A和T568B两种接线标准用于连接同轴电缆可实现同轴电缆与设备之间的快速连接和拆卸01 02 03010204选型原则及注意事项根据实际需求选择合适的传输介质和连接器件类型考虑传输距离、速率、成本等因素进行综合评估注意连接器件的兼容性和可靠性，确保网络稳定运行在安装和使用过程中，遵循相关规范和标准，确保施工质量和安全0303布线系统设计与规划设计原则标准规范布线系统设计等级030201设计原则与标准规范工作区子系统包括信息插座、连接跳线和适配器等，实现终水平子系统实现信息插座与管理子系统之间的连接，常用双管理子系统垂直子系统设备间子系统建筑群子系统系统结构层次划分设备间子系统规划方法01020304设备间选址设备间环境要求设备间布局规划设备间标识系统04施工安装与测试验收流程了解项目需求设计综合布线方案准备施工材料和工具确认施工环境和条件施工前准备工作及注意事项各类线缆铺设技巧和方法水平子系统线缆铺设垂直子系统线缆铺设设备间子系统线缆铺设管理间子系统线缆铺设线缆连通性测试测试工具准备性能测试验收报告文档和标签检查测试验收标准和流程介绍05故障诊断与维护管理策略常见故障现象及原因分析线路故障设备故障传输故障通过观察设备指示灯、端口状态等信息，判断故障发生的位置和性质。

网络综合布线第一章1.现代世界科技发展的一个主要标志是4C技术，即Computer（计算机）技术、Control(控制)技术、Comm unication(通信)技术和现代图形显示技术（CRT或液晶）。

2.智能建筑是多学科跨行业的系统技术与工程，它是现代高新技术的结晶，是建筑艺术与信息技术相结合的产物。

3.智能建筑主要由系统集成中心、综合布线系统、楼宇自动化系统、办公自动化系统和通信自动化系统5个部分组成。

4.3A智能建筑：建筑物自动化（Building Automation,BA）\通信自动化（Communication Automation,CA）、办公自动化（Office Automation,OA）5.5A：提出防火自动化（Fire Automation,FA）实现管理自动化（Maintenance Automation,MA）建筑物自动化（Building Automation,BA）\通信自动化（Communication Automation,CA）、办公自动化（Office Aut omation,OA）、6.综合布线的特点：兼容性，开放性，灵活性，可靠性，先进性和经济性。

7.综合布线系统的拓扑结构一般采用分层星型结构。

8.6个子系统：工作区子系统、配线子系统、干线子系统、设备间子系统、管理区子系统、建筑群子系统。

9.UTP布线系统：UTP布线系统传输特性划分为5类线缆。

3类：指16MHz以下的传输特性。

4类：指20MHz以下的传输特性.5类：指100MHz以下的传输特性超5类：指155MHz以下的传输特性6类：指200MHz以下的传输特性10.10吉比特铜缆以太网10GBase-T标准，对现行布线系统的支持目标：（1）.4连接器双绞线铜缆系统信道（2）.100m长度F级（7类）布线信道（3）.55m长度E级（6类）布线信道（4）.100m长度新型E级（6类）信道第二章1.双绞线可分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）2.屏蔽双绞线电缆（STP）又分为STP和STP-A两种3.5类双绞线（CAT5）：该类电缆增加了绕线密度，线缆最高频率带宽为100MHz，6类双绞线（CAT6）：性能超过CAT5e，缆线频率带宽为250MHz以上，通常可达600MHz。

综合布线工程基础知识综合布线工程是指在建筑物内部或者校园内部对计算机、通信设备和其他智能化设备进行信息传输的布线工程。

它是建立信息化基础设施的关键环节，具有重要的作用和意义。

一、综合布线的概念综合布线是指将计算机网络、电话系统、安防系统、音视频系统等各种信息设备通过统一的布线系统进行连接和传输，形成一个统一的信息交换平台。

综合布线系统包括水平布线和垂直布线两个部分。

水平布线是指建筑物内各个房间或者办公区域内的布线，主要包括室内电缆、水晶头、面板等设备的安装和连接。

垂直布线是指建筑物内不同楼层之间的布线，主要包括楼道内的电缆、配线架等设备的安装和连接。

二、综合布线的分类根据不同的标准和要求，综合布线可以分为不同的类别，主要包括以下几种：1. Cat5e布线：采用Cat5e标准的综合布线，适用于百兆以太网传输，传输距离可达100米。

2. Cat6布线：采用Cat6标准的综合布线，适用于千兆以太网传输，传输距离可达100米。

3. Cat6a布线：采用Cat6a标准的综合布线，适用于10千兆以太网传输，传输距离可达100米。

4. 光纤布线：采用光纤作为传输介质的综合布线，具有传输速度快、带宽大、抗干扰能力强等优点，适用于长距离传输和高速传输。

三、综合布线的要求综合布线工程在实施过程中需要满足一些基本的要求，以确保布线系统的正常运行和可靠性。

1. 通信距离要求：根据不同的布线标准，确定布线系统的传输距离，保证信号的稳定传输。

2. 带宽要求：根据实际需求确定布线系统的带宽，以满足网络传输的需求。

3. 抗干扰能力：保证布线系统具有良好的抗干扰能力，能够在电磁干扰等环境下正常传输信号。

4. 灵活性和可扩展性：布线系统应具备灵活性和可扩展性，以适应未来网络发展的需求。

5. 安全性：布线系统应具备良好的安全性，保护信息的机密性和完整性。

四、综合布线的步骤综合布线工程的实施过程主要包括以下几个步骤：1. 规划设计：根据实际需求和布线标准，进行布线系统的规划设计，确定布线路径和设备安装位置。

综合布线知识点综合布线是指在建筑物或办公场所内，对网络、电话和其他数据通信设备进行有序连接的过程。

它是建筑物内部的基础设施，直接关系到数据通信的稳定性和可靠性。

下面是一些关于综合布线的知识点，希望能够帮助你理解和应用综合布线技术。

1.布线系统的分类：综合布线系统可以分为两类：水平布线和垂直布线。

水平布线是指建筑物内部不同楼层或不同房间之间的布线，通常包括光缆、高速以太网电缆和电话线等。

垂直布线是指建筑物内部不同楼层之间的布线，通常使用光纤电缆。

2.布线系统的组成：综合布线系统由多个组成部分组成，包括垂直和水平布线电缆、连接器、设备连接器、配线架、连接模块、配线管道及其它相关设备等。

3.不同的布线标准：综合布线系统一般遵循国际或行业标准，例如ISO/IEC11801、TIA/EIA-568和EN50173等。

这些标准规定了布线系统的要求、测试方法和性能参数等。

4.不同类型的布线电缆：布线系统中常用的电缆包括双绞线、光纤电缆和同轴电缆。

双绞线可分为不同类别，如Cat5e、Cat6、Cat6a和Cat7等，其传输带宽和距离有所不同。

光纤电缆可分为单模光纤和多模光纤，它们在传输距离和带宽上也有所不同。

5.布线系统的测试：为了确保布线系统的性能，需要对其进行测试。

测试的内容包括连接的合规性、传输性能（如带宽和衰减）以及物理链路的完整性和正常工作状态等。

6.布线系统的拓扑结构：布线系统的拓扑结构可以是星型、总线型或环形。

星型是最常用的拓扑结构，每个设备都与中心节点（例如配线架）相连。

总线型拓扑结构是所有设备连接在一条主干电缆上，而环形拓扑结构则是设备间形成一个环。

7.布线系统的容量和扩展性：在规划布线系统时，需要考虑当前和未来的数据需求。

布线系统需要具备足够的容量和扩展性，以适应日益增长的数据流量。

8.布线系统的标识和管理：为了方便管理和维护布线系统，每个布线点（例如插座、光纤接头等）都应该进行标识，并建立详细的记录。
