综合布线工程常用标准综合布线工程是指在建筑物内进行数据、语音和视频等信息传输的系统工程。
在现代社会中,综合布线工程已经成为各种建筑物的基础设施之一,其重要性不言而喻。
而在综合布线工程中,常用的标准则是保障工程质量和安全的重要依据。
下面我们就来了解一下综合布线工程中常用的标准。
首先,综合布线工程的材料选用应符合国家标准和行业标准,例如在使用光纤时应符合GB/T 9775-2008《光纤通信用光缆》的相关规定。
其次,综合布线工程的设计应符合相关的设计规范,比如在进行布线系统设计时,应符合GB 50174-2008《建筑电气设计规范》的要求。
此外,综合布线工程的安装和施工应符合相关的安装规范,比如在进行布线系统安装时,应符合GB 50311-2016《建筑电气工程施工质量验收规范》的相关规定。
另外,在综合布线工程中,还需要考虑到网络设备的选用和配置。
在进行网络设备选用时,应符合相关的产品标准,比如在选用网络交换机时,应符合YD/T925-2013《通信设备电磁兼容性技术要求和测试方法》的相关规定。
在进行网络设备配置时,应符合相关的配置规范,比如在进行网络设备参数配置时,应符合IEEE 802.1Q《虚拟局域网》的相关规定。
此外,综合布线工程中还需要考虑到工程验收和运行维护。
在进行工程验收时,应符合相关的验收标准,比如在进行布线系统验收时,应符合GB 50311-2016《建筑电气工程施工质量验收规范》的相关规定。
在进行运行维护时,应符合相关的维护规范,比如在进行网络设备维护时,应符合TIA-942-A《数据中心标准》的相关规定。
综合布线工程中常用的标准涉及到了材料选用、设计规范、安装施工、网络设备选用配置、工程验收和运行维护等方面,这些标准的遵循对于保障工程质量和安全具有重要意义。
因此,在进行综合布线工程时,需要严格遵循相关的标准要求,以确保工程的顺利进行和稳定运行。
综合布线复习题及答案模拟题1一、单项选择1、10Base-T以太网中,以下说法不对的是:( C )A) 10指的是传输速率为10MBPS B) Base 指的是基带传输C) T指的是以太网D) 10Base-T 是以太网的一种配置2、核心层处理高速数据流,其主要任务是(A )A) 数据包的交换B)流量汇集C) 聚合路由路径D)提供相关边缘服务3、FDDI是( C )A)快速以太网B)千兆位以太网C)光纤分布式数据接口D)异步传输模式4、在计算机网络中,能将异种网络互连起来,实现不同网络协议相互转换的网络互连设备是( C )。
A)集线器B)路由器C)网关D)网桥5、在企业内部网与外部网之间,用来检查网络请求分组是否合法,保护网络资源不被非法使用的技术是(B )。
A)防病毒技术B)防火墙技术C)差错控制技术D)流量控制技术6、(C )将流量馈入网络,执行网络访问控制,并且提供相关边缘服务。
A) 核心层B)分布层C) 接入层D) 汇聚层7、按国际标准化组织ISO/IEC11801定义综合布线从FD到BD 之间的是( B )A) 建筑群干线布线子系统B) 建筑物干线布线子系统C) 水平布线子系统D)垂直干线布线子系统8、如果采用双绞线作为水平子系统的线缆,那么线缆的最大长度为( D )A) 120m B) 200m C) 100m D) 90m9、标准机柜的内宽是( A )A) 19英寸B) 21英寸C) 32寸D) 30英寸10、OA系统是(D )。
A)通信自动化系统B)楼宇自动化系统C)计算机网络系统D)办公自动化系统11、广播数据包通常采用广播地址( C )A)单播地址B)组播地址C)广播地址D)全零地址12、下面哪些是有效的IP主机地址( D )A)127.13.214.254 B)305.299.13.1C)227.405.13.112 D)105.14.155.12 13、基于RIP的路由器允许的最大跳跃计数是多少( C )A)6 B)12 C)15 D)18 14、在电缆中屏蔽有什么好处( B )A)减少信号衰减B)减少电磁干扰辐射C)减少物理损坏D)减少电缆的阻抗15、若要对数据进行字符转换和数字转换,以及数据压缩,应在OSI的( D)层上实现;A)网络层B)传输层C)会话层D)表示层16、网桥工作在互连网络的(B)。

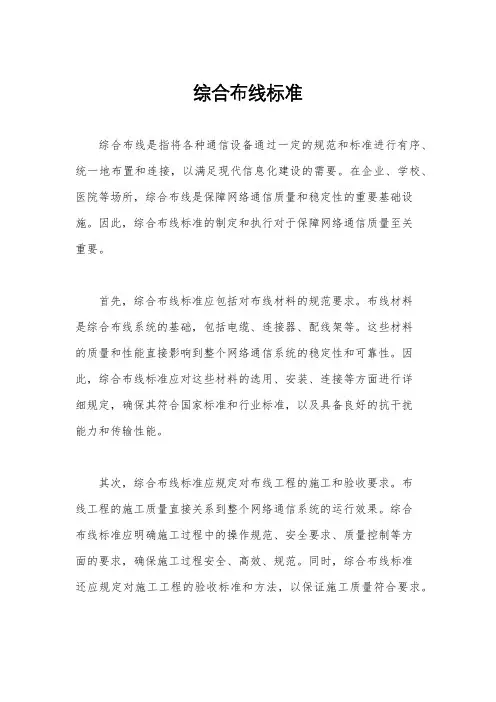

综合布线标准综合布线是指将各种通信设备通过一定的规范和标准进行有序、统一地布置和连接,以满足现代信息化建设的需要。
在企业、学校、医院等场所,综合布线是保障网络通信质量和稳定性的重要基础设施。
因此,综合布线标准的制定和执行对于保障网络通信质量至关重要。
首先,综合布线标准应包括对布线材料的规范要求。
布线材料是综合布线系统的基础,包括电缆、连接器、配线架等。
这些材料的质量和性能直接影响到整个网络通信系统的稳定性和可靠性。
因此,综合布线标准应对这些材料的选用、安装、连接等方面进行详细规定,确保其符合国家标准和行业标准,以及具备良好的抗干扰能力和传输性能。
其次,综合布线标准应规定对布线工程的施工和验收要求。
布线工程的施工质量直接关系到整个网络通信系统的运行效果。
综合布线标准应明确施工过程中的操作规范、安全要求、质量控制等方面的要求,确保施工过程安全、高效、规范。
同时,综合布线标准还应规定对施工工程的验收标准和方法,以保证施工质量符合要求。
另外,综合布线标准还应包括对综合布线系统的设计和规划要求。
综合布线系统的设计和规划是整个网络通信系统的基础,直接关系到网络通信系统的可扩展性和可维护性。
综合布线标准应规定对综合布线系统的布局、接地、标识、管理等方面的要求,确保综合布线系统具备良好的可扩展性和可维护性。
最后,综合布线标准还应规定对综合布线系统的运行和维护要求。
综合布线系统的运行和维护是保障网络通信系统稳定运行的关键环节。
综合布线标准应规定对综合布线系统的日常运行、故障处理、维护保养等方面的要求,确保综合布线系统能够长期稳定、高效地运行。
综合布线标准的制定和执行对于保障网络通信质量和稳定性至关重要。
只有严格执行综合布线标准,才能确保综合布线系统具备良好的传输性能和稳定性,为企业、学校、医院等场所的信息化建设提供可靠的基础设施支持。
因此,我们应该高度重视综合布线标准的制定和执行,不断完善和提高综合布线标准,以满足不断发展的网络通信需求。
网络工程与综合布线课程标准编制教师:张捷编制时间:2014年3月修订时间:2015年3月一、适用专业计算机网络技术、计算机应用专业二、开课时间第 4 学期。
三、课程定位1、课程性质本课程是计算机网络技术专业的一门专业核心课程,其目标是培养学生掌握在网络建设中运用国家和国际规范、规程和标准,进行网络综合布线系统的设计、安装、测试验收的能力。
通过学习该课程,让学生掌握网络工程布线施工设计与施工等能力.本课程主要以“西元”牌网络综合布线实训装置为教学实训设备,针对职业教育网络技术专业中理论结合实践的特点,以培养高技能应用型人才为目标,重点加强学生的理论基础和训练学生的实际操作能力。
2、教学任务本课程主要针对网络工程设计与施工、网络信息系统的维护与管理等工作岗位开设,主要任务是培养学生在网络工程设计、施工与实施能力、对网络设备的选型和调试能力、分析和解决故障能力。
重点培养学生的网络综合布线工程设计、分析、施工及解决故障的能力以及自主的创新能力。
四、课程培养目标1、方法能力目标(1)独立学习能力;(2)职业生涯规划能力;(3)分析问题和解决问题的能力;(4)获取新知识的能力和信息搜索能力。
2、社会能力目标(1)具有爱岗敬业、诚信、务实、豁达、勤奋、谦虚好学的品质;(2)具有人际交流能力,能有效地进行人际沟通;(3)具有较强的劳动组织能力、集体意识和社会责任心;(4)具有与人沟通合作的团队协作能力;具有很强的时间观念;(5)具有良好的思想品德和职业道德,具有吃苦耐劳的精神。
3、专业能力目标(1)能设计中小型综合布线系统方案;(2)能绘制各种综合布线图;能进行综合布线产品选型和材料预算;(3)能按规范安装管槽路由、设备间、电信间、工作区等综合布线系统环境;(4)能按规范敷设和端接双绞线和光缆;(5)能编制施工方案;(6)能以项目经理和监理工程师的身份管理和监理中小型综合布线工程;(7)能根据设计方案和验收标准对工程进行测试和验收.五、课程衔接在课程设置上,前导课程有《网络基础》、《网络互联技术》培养学生理解和掌握网络的基础理论,常用网络设备的选型为本课程的学习奠定坚实的基础.后继课程《网络管理和安全》,在本课程的知识架构基础上继续培养学生的网络管理能力、网络维护能力和网络规划和建设的能力。
自考网络综合布线模拟试题及答案(一)Ⅰ单项选择题(1) 智能建筑是多学科跨行业的系统技术与工程,它是现代高新技术的结晶,是建筑艺术与( )相结合的产物。
A.计算机技术B.科学技术C.信息技术D.通信技术(2) 下列哪项不属于综合布线的特点。
( )A.实用性B.兼容性C.可靠性D.先进性(3) 目前所讲的智能小区主要指住宅智能小区,根据国家建设部关于在全国建成一批智能化小区示范工程项目,将智能小区示范工程分为3种类型,其中错误的是( )。
A.一星级B.二星级C.三星级D.四星级Ⅰ单项选择题(本大题共25小题,每小题2分,共50分)4) 现代世界科技发展的一个主要标志是4C技术,下列哪项不属于4C技术。
(D.Cooperation )A.ComputerB.CommunicationC.ControlD.Cooperation(5) 我国标准《智能建筑设计标准》(GB/T50314-2000)是规范建筑智能化工程设计的准则。
其中对智能办公楼、智能小区等大体上分为5部分内容,包括建筑设备自动化系统、通信网络系统、办公自动化系统、(B.综合布线系统)、建筑智能化系统集成。
A.系统集成中心B.综合布线系统C.通信自动化系统D.办公自动化系统(6) 综合布线一般采用什么类型的拓扑结构。
(D.分层星型)A.总线型B.扩展树型C.环型D.分层星型(7 万兆铜缆以太网10GBase-T标准,对现布线系统支持的目标如下,请问哪个是错误的。
(C.100m长度E级(6类)布线信道)A.4连接器双绞线铜缆系统信道B.100m长度F级(7类)布线信道C.100m长度E级(6类)布线信道D.100m长度新型E级(6类)布线信道(8) 下列哪种不属于智能小区的类型。
(D.医院智能小区)A.住宅智能小区B.商住智能小区C.校园智能小区D.医院智能小区(9) 下列哪项不是综合布线系统工程中,用户需求分析必须遵循的基本要求。
(C.制定详细的设计方案)A.确定工作区数量和性质B.主要考虑近期需求,兼顾长远发展需要C.制定详细的设计方案D.多方征求意见(10 以下标准中,哪项不属于综合布线系统工程常用的标准。

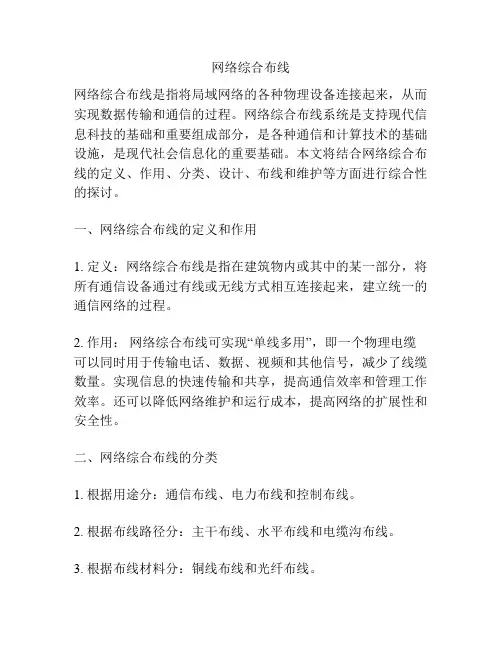

网络综合布线网络综合布线是指将局域网络的各种物理设备连接起来,从而实现数据传输和通信的过程。
网络综合布线系统是支持现代信息科技的基础和重要组成部分,是各种通信和计算技术的基础设施,是现代社会信息化的重要基础。
本文将结合网络综合布线的定义、作用、分类、设计、布线和维护等方面进行综合性的探讨。
一、网络综合布线的定义和作用1. 定义:网络综合布线是指在建筑物内或其中的某一部分,将所有通信设备通过有线或无线方式相互连接起来,建立统一的通信网络的过程。
2. 作用:网络综合布线可实现“单线多用”,即一个物理电缆可以同时用于传输电话、数据、视频和其他信号,减少了线缆数量。
实现信息的快速传输和共享,提高通信效率和管理工作效率。
还可以降低网络维护和运行成本,提高网络的扩展性和安全性。
二、网络综合布线的分类1. 根据用途分:通信布线、电力布线和控制布线。
2. 根据布线路径分:主干布线、水平布线和电缆沟布线。
3. 根据布线材料分:铜线布线和光纤布线。
4. 根据拓扑结构分:总线形、星形、环形、螺旋形和树形。
三、网络综合布线的设计1. 确定需求:包括建筑物的结构、使用面积、使用人数、网络类型、数据量、通信设备种类、安全和备份等内容。
2. 定位机房:机房位置的选择要考虑周边设施和自然环境,建议在冷热水、电力、通信空气调节和防火设备等设施丰富的境地建设机房,机房要求独立设置,应满足通风、空调、防尘等要求。
3. 安排布线和架线位置:首先要进行测量和布局设计,然后确定标准布线通道和支撑架,尽可能保持从底层到顶层的标准化和一致性。
布线的通道必须符合规定标准,通道的宽度>120厘米,高度>2.4米。
4. 确定布线材料:铜线布线和光纤布线这两种材料都可以用于网络综合布线中,铜线适合接近数据中心的场所,光纤适合远距离通信和需要高速传输数据的领域。
5. 质量保证:布线的质量应该受到严格的控制。
在选择材料和供应商时,应注意质量证书等必要的检验和监控要求。
第1、2课时教案 2 月 13 日第 1 周星期一第3、4课时教案 2 月 15 日第一周星期三二、工作区子系统1.概念工作区子系统又称为服务区子系统,它是由跳线与信息插座所连接的设备组成。
其中信息插座包括墙面型、地面型、桌面型等,常用的终端设备包括计算机、电话机、传真机、报警探头、摄像机、监视器、各种传感器件、音响设备等。
2.设计要点(1)从RJ45插座到计算机等终端设备间的连线宜用双绞线,且不要超过5m。
(2)RJ45插座宜首先考虑安装在墙壁上或不易被触碰到的地方。
(3)RJ45信息插座与电源插座等应尽量保持20cm以上的距离。
(4)对于墙面型信息插座和电源插座,其底边距离地面一般应第5、6课时教案 2 月 20 日第二周星期一第7、8课时教案 2 月 22 日第二周星期三说明:1.配线子系统信道的最大长度不应大于100m。
2.工作区设备缆线、电信间配线设备的跳线和设备缆线之和不第9、10课时教案 2 月 27日第三周星期一第11、12课时教案 3 月 1 日第三周星期三第13、14课时教案 3 月 6 日第四周星期一第15、16课时教案 3 月 8 日第四周星期三第17、18课时教案 3 月 13 日第五周星期一第19、20课时教案 3 月 27日第七周星期一第21、22课时教案 3 月 29 日第七周星期三第23、24课时教案 4 月 10 日第九周星期一第25、26课时教案 4 月 12 日第九周星期三管道缆线的布放根数缆线布放在管与线槽内的管径与截面利用率,应根据不同类型的缆线做不同的选择。
管内穿放大对数电缆或4芯以上光缆时,直线管路的27、28课时教案 4 月 17 日第十周星期一第29、30课时教案 4 月 19 日第十周星期三三、楼道桥架布线示意图第31、32课时教案 4 月 26 日第十一周星期三第33、34课时教案 5 月 3 日第十二周星期三第35、36课时教案 5 月 8 日第十三周星期一第37、38课时教案 5 月 10 日第十三周星期三第39、40课时教案 5 月 15 日第十四周星期一第41、42课时教案 5 月 17 日第十四周星期三第43、44课时教案 5 月 22 日第十五周星期一。

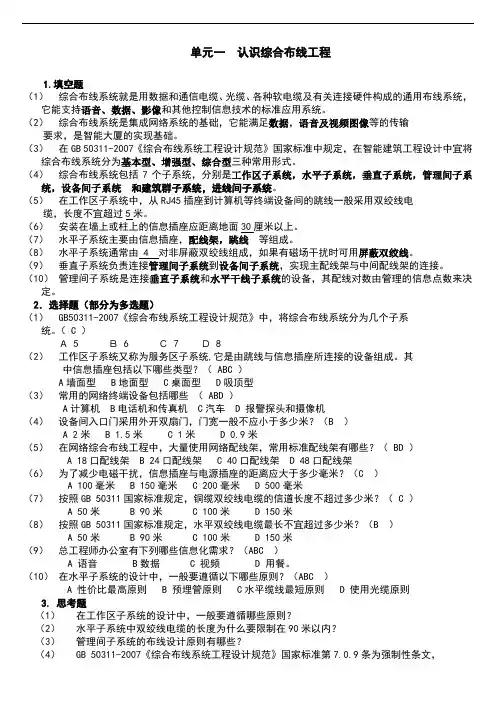

单元一认识综合布线工程1.填空题(1)综合布线系统就是用数据和通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统,它能支持语音、数据、影像和其他控制信息技术的标准应用系统。
(2)综合布线系统是集成网络系统的基础,它能满足数据,语音及视频图像等的传输要求,是智能大厦的实现基础。
(3)在GB 50311-2007《综合布线系统工程设计规范》国家标准中规定,在智能建筑工程设计中宜将综合布线系统分为基本型、增强型、综合型三种常用形式。
(4)综合布线系统包括7个子系统,分别是工作区子系统,水平子系统,垂直子系统,管理间子系统,设备间子系统和建筑群子系统,进线间子系统。
(5)在工作区子系统中,从RJ45插座到计算机等终端设备间的跳线一般采用双绞线电缆,长度不宜超过5米。
(6)安装在墙上或柱上的信息插座应距离地面30厘米以上。
(7)水平子系统主要由信息插座,配线架,跳线等组成。
(8)水平子系统通常由 4 对非屏蔽双绞线组成,如果有磁场干扰时可用屏蔽双绞线。
(9)垂直子系统负责连接管理间子系统到设备间子系统,实现主配线架与中间配线架的连接。
(10)管理间子系统是连接垂直子系统和水平干线子系统的设备,其配线对数由管理的信息点数来决定。
2.选择题(部分为多选题)(1)GB50311-2007《综合布线系统工程设计规范》中,将综合布线系统分为几个子系统。
( C )A 5 B 6 C 7 D 8(2)工作区子系统又称为服务区子系统,它是由跳线与信息插座所连接的设备组成。
其中信息插座包括以下哪些类型?( ABC )A墙面型 B地面型 C桌面型 D吸顶型(3)常用的网络终端设备包括哪些( ABD )A计算机 B电话机和传真机 C汽车 D 报警探头和摄像机(4)设备间入口门采用外开双扇门,门宽一般不应小于多少米?(B )A 2米B 1.5米C 1米D 0.9米(5)在网络综合布线工程中,大量使用网络配线架,常用标准配线架有哪些?( BD )A 18口配线架B 24口配线架C 40口配线架D 48口配线架(6)为了减少电磁干扰,信息插座与电源插座的距离应大于多少毫米?(C )A 100毫米B 150毫米C 200毫米D 500毫米(7)按照GB 50311国家标准规定,铜缆双绞线电缆的信道长度不超过多少米?( C )A 50米B 90米C 100米D 150米(8)按照GB 50311国家标准规定,水平双绞线电缆最长不宜超过多少米?(B )A 50米B 90米C 100米D 150米(9)总工程师办公室有下列哪些信息化需求?(ABC )A 语音 B数据 C 视频 D 用餐。
一、选择题(每小题1分,共30分)1、现代世界科技发展的一个主要标志是4C技术,下列哪项不属于4C技术。
(D D.协同技术2、综合布线一般采用什么类型的拓扑结构。
( D )D.分层星型3、综合布线系统中直接与用户终端设备相连的子系统是( A ) A.工作区子系统4、以下标准中,哪项不属于综合布线系统工程常用的标准。
( A ) A.日本标准5、下列关于垂直干线子系统设计的描述,错误的是( D )。
D.无论是电缆还是光缆,干线子系统都不受最大布线距离的限制6、综合布线的标准中,属于中国的标准是( B )。
B.GB/T50311-20007、已知某一楼层需要接入200个电话语音点,则端接该楼层电话系统的干线电缆的规格和数量是( C )。
C.1根50对大对数非屏蔽双绞线线8、屏蔽每对双绞线对的双绞线称为( D ) D.STP9、信息插座与周边电源插座应保持的距离为( B ) B.20cm 10、放电缆时,对2根4对双绞线的最大牵引力不能大于( A )。
A.15kg11、布线系统的设计等级,增强型系统要求每一个工作区应至少有( B )信息插座。
B.2个12、综合布线工程验收的4个阶段中,对隐蔽工程进行验收的是( B B.随工验收阶段13、已知两栋建筑物之间的布线路由长度是2300米,则应选择(B)来连接两栋楼的以太网交换机 B.单模室外光缆14、信息插座在综合布线系统中主要用于连接(A )。
A.工作区与水平子系统15、双绞线电缆的长度从配线架开始到用户插座不可超过( D )m。
D.9016、双绞线对由两条具有绝缘保护层的铜芯线按一定密度互相缠绕在一起组成,缠绕的目的是( C )。
C、降低信号干扰的程度17、干线子系统的设计范围包括:( B )B.信息插座与管理间、配线架之间的连接电缆18、基本型综合布线系统是一种经济有效的布线方案,适用于综合布线系统配置最低的场合主要以( A )为传输介质。
A.同轴电缆19、有一个公司,每个工作区需要安装两个信息插座,并且要求公司局域网不仅能够支持语音/数据的应用,而且应支持图像/影像/影视/视频会议等,对于该公司应选择( B )等级的综合布线系统。
《综合布线与网络工程》课程标准一、课程的性质《综合布线与网络工程》课程是计算机网络技术专业的一门专业核心课程。
通过本课程的学习, 使学生能在正确理解计算机组网原理、组网技术的基础上,熟练掌握综合布线技术的实际运用,能熟练运用综合布线技术开展计算机网络和电话语音等系统的综合布线系统工程招投标、设计、施工、测试和验收工作,并掌握综合布线工程相关管理知识。
最终把学生培养成为具有良好的职业道德和熟练技能的一线工程技术和管理人才的目的。
本课程要求学生已具备一定的网络基础知识和项目管理知识,以《计算机网络技术基础》、《局域网组建与维护》、《网络管理》为前导课程。
二、课程设计思路随着网络通信技术和智能建筑技术的发展,综合布线技术得到了广泛而且深入的应用。
市场对综合布线系统设计、工程实施管理、工程监理及通信线路维护的技术人员需求量较大。
因此,课程在设计上本着懂理论,重应用的总体思路,突出体现职业教育的技能型、应用性特色,着重培养学生的实践应用技能,力求达到理论够用,技能过硬的目的。
本课程的总学时为72。
根据网络综合布线工程的有关要求,本课程安排了13个任务模块,通过完成学习情境中的工作任务,从实际案例分解项目,以工作任务为中心构建教学单元的课程设计原则,将本课程的知识、技能教学内容和要求融入各教学单元中。
围绕当前综合布线工程中的基本概念、规范,布线工程中传输介质和器材、工具的使用,布线子系统的施工工艺、施工图纸的绘制,布线系统的测试、验收等内容,培养学生职业能力和职业素质。
三、课程目标本课程根据从事综合布线和网络工程相应的岗位职业需求。
要求学生在掌握网络技术相关基础知识的前提下,培养成为具备相应职业素质、能够熟练完成网络布线工程的高技能专业人员。
通过本课程的学习,学生在网络工程布线系统施工中具有顶岗操作的技能。
(一)知识目标了解综合布线技术的发展过程、发展水平和发展趋势;●了解国外、国内常用综合布线产品,掌握常用国际国内布线标准;●掌握网络综合布线基础知识,包括综合布线系统概念、特点和组成;●掌握布线缆线和连接、保护器件的种类和性能;●掌握综合布线工程施工技能、测试方法、验收依据和方法;●掌握综合布线系统设计知识,包括设计原理、方法、步骤;●掌握综合布线工程招投标的方式、方法及过程。
一、综合布线得主要标准TIA/ EIA-568A商业大楼电信布线标准(加拿大采用CSA工T529)EIA/ TIA-569电信通道与空间得商业大楼标准(CSA T530)EIA/ TIA-570住宅与N型商业电信布线标准CSA T525TIA/ EIA-606商业大楼电信基础设施得管理标准(CSA T528)TIA/ EIA-607商业大楼接地/连接要求(CSA T527)ANSI/ IEEE 802、5-1989令牌环网访问方法与物理层规范GB/T 50311-2000《建筑与建筑群综合布线系统工程设计规范》GB/T 50312-2000《建筑与建筑群综合布线系统工程验收规范》CECS72:97《建筑与建筑群综合布线系统工程设计及验收规范》二、综合布线得产品类型与品牌类型:模块、跳线、水晶头、配线架、理线架、跳线架品牌:TCL、清华同方、SunnyGre、CommScop、罗森伯格、迪蒙、AMP三、新技术新产品得应用产品名称:横河电机新一代高速数据采集仪SL1000该数据采集仪既可以与PC连接使用也可以独立工作,灵活方便得模块化结构能够让客户自由构建属于自己得测试系统。
集高速采集、高速传输、高速存储与快速启动于一体得SL1000,特别适合机电、电力电子、家电等行业得产品评价与耐久性试验等。
NetAccess新一代机柜系统——追求节能降耗得绿色产品新一代数据中心基础设施得建设越来越重视关键设备产品与新技术得应用,如何解决现代机房得散热难题,如何最大限度地做到节能降耗就是与此相关得每一个行业都要关注得焦点问题,NetAccess新一代机柜系统从行业得一个方面为当代数据中心得建设提供了一个有益与有效得解决方案。
布线知识布线中得光纤技术预连接光缆由光纤构成得光缆与各类光纤连接器、跳线、尾纤等组件得特性多数就是比较稳定得,并且在布线实际使用过程中,她们就是相对比较固定得,因此实际可能会影响到光纤网络稳定得多数原因都集中在光纤得连接技术上,下面,我们对目前较为常用得光纤连接技术进行分析与讨论FCC电力线通信法规与测量方法介绍了FCC关于电力线通信方面得管理与技术法规,说明了电力线通信设备得认证要求,描述了各种设备与系统得骚扰得测量方法。
