浅谈变频器维修的几种实用方法导语：快速地对变频器进行修复不是一件容易的事情，它所涉及知识面较宽、专业性也比较强。
维修人员要想快速地提高维修水平，不但要有一定的理论基础。
变频器在各领域得到了广泛应用。
变频器构造复杂，涉及知识面较广，故障种类千奇百怪，维修难度较大。
维修人员要想快速地提高维修水平，不但要有一定的理论基础，而且还必须掌握一定的实用方法。
利用变频技术对交流电机进行调速不仅在性能指标上远超过传统的直流调速，而且在诸多方面都优于直流电动机调速。
因此，在各个领域变频器都得到了广泛的使用。
然而变频器中同自然界中的万事万物一样，存在着老化和寿命期限的问题，在长期的运行过程中变频器中的元器件不可避免地会因为各种原因出现这样或那样的故障。
快速地对变频器进行修复不是一件容易的事情，它所涉及知识面较宽、专业性也比较强。
维修人员要想快速地提高维修水平，不但要有一定的理论基础，而且还必须有大量的实践经验。
下面介绍几种变频器维修实用方法。
1逐步缩小法所谓逐步缩小法，就是通过对故障现象进行分析、对测量参数做出判断，把故障产生的范围一步一步地缩小，最后落实到故障产生的具体电路或元器件上。
它实质上是一个肯定、否定、再肯定、再否定，最后做到肯定(判定)的判断过程。
例如一台变频器通电后，发现操作盘上无显示。
首先判断肯定是无直流供电(可用万用表测量其直流电源电压)，进一步检查，发现高压指示灯是亮的(测量PN电压进一步证实)，否定主回路高压电路的故障，肯定了开关电源中给操作盘供电的一路电源有问题。
测该路电源的交流电压正常，无直流输出，又无短路现象，就可以断定是该电源电路的整流管损坏。
这个例子采用的是典型的逐步缩小法。
它的整个过程就是通过分析和参数测量，判断、肯定、否定几个回合，最后确定是整流管损坏。
2顺藤摸瓜法所谓顺藤摸瓜法就是根据变变频器工作原理，顺着故障现场，沿着信号通路，逐步深入，直达故障发生点，最终寻找到故障产生部位的一种方法。
科 技 天 地35INTELLIGENCE混凝土强度，减少混凝土病害，确保工程现场施工质量的目的。
此外，积极的采用新技术新工艺，还可以起到提高工程的质量、降低工程造价、缩短工程更工期的作用，对建筑项目的顺利实施有着重要的意义。
3、加强对建筑材料的管理加强对建筑材料的管理力度，能够保证建筑工程现场施工过程中采用的材料数量充足、质量优异，有效的防止了材料质量问题给工程现场施工质量带来的影响。
首先，施工单位应当加强对原材料采购工作的监督，在保证材料质量的前提下尽量购买价格合理的材料，达到控制工程造价、确保施工质量的目的。
其次，要对入场材料的种类与数量进行合理的规划，避免因材料的大量堆放而影响到施工的正常进行。
此外，还应认真的对待入场材料的管理问题，采取合理的保管措施，减少存放过程对材料质量造成的不利影响。
经过存放材料在使用之前，需要再次进行质量检测，待检测合格后方可投入使用。
4、完善设备的维修与养护工作在建筑工程现场施工的过程但中，应当加强对机械设备维修与养护的力度，确保机械设备随时处于正常的工作状态。
同时，要进一步晚上设备的管理工作，确保设备的运行条件符合相关标准的要求，从而达到延长设备使用寿命，减少设备故障的目的，从侧面提高建筑工程现场施工质量的控制力度，确保建筑工程的使用安全。
5、建立健全施工质量的管理制度建立健全施工质量管理制度，能够对建筑工程现场施工的全过程进行完善的质量管理，及时的发现施工中存在的不合理现象，并有针对性的加以改进，达到提高建筑工程施工质量的效果。
为此，施工单位应当根据自身的特点制定出一套完善的奖惩制度，并将施工质量管理责任细化到人，提高管理者的工作积极性，提高施工质量控制的效果。
同时，还应积极的协调工程施工质量管理与其他管理制度之间的关系，全面的提高工程的施工质量，令建筑项目取得最大的经济效益和社会效益。
总结：加强建筑工程现场施工质量的控制力度，能够有效地提高工程队施工质量、减少工程的病害、延长工程的使用寿命，保证工程的使用安全，对我国建筑行业的快速稳步发展起到了积极的推动作用。

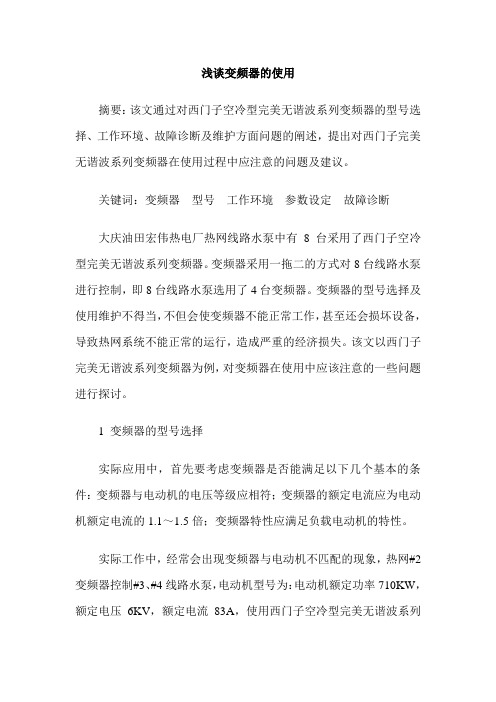

浅谈变频器的使用摘要：该文通过对西门子空冷型完美无谐波系列变频器的型号选择、工作环境、故障诊断及维护方面问题的阐述，提出对西门子完美无谐波系列变频器在使用过程中应注意的问题及建议。
关键词：变频器型号工作环境参数设定故障诊断大庆油田宏伟热电厂热网线路水泵中有8台采用了西门子空冷型完美无谐波系列变频器。
变频器采用一拖二的方式对8台线路水泵进行控制，即8台线路水泵选用了4台变频器。
变频器的型号选择及使用维护不得当，不但会使变频器不能正常工作，甚至还会损坏设备，导致热网系统不能正常的运行，造成严重的经济损失。
该文以西门子完美无谐波系列变频器为例，对变频器在使用中应该注意的一些问题进行探讨。
1 变频器的型号选择实际应用中，首先要考虑变频器是否能满足以下几个基本的条件：变频器与电动机的电压等级应相符；变频器的额定电流应为电动机额定电流的1.1～1.5倍；变频器特性应满足负载电动机的特性。
实际工作中，经常会出现变频器与电动机不匹配的现象，热网#2变频器控制#3、#4线路水泵，电动机型号为：电动机额定功率710KW，额定电压6KV，额定电流83A，使用西门子空冷型完美无谐波系列NBH高压变频器，运行中发现有时虽然给定频率高，但实际频率调不上去，变频器频繁跳闸，故障记录指示为“In Torq Limit Rollback”，即转矩限幅值降容。
经检查，变频器的额定电流为86?A，而电动机在运行时电流会在额定电流83?A上下波动，当超过86?A时，变频器驱动转矩达到极限设定，使频率不能上调，运行电流大于变频器额定电流，变频器过载动作跳闸。
经过分析认为原因是变频器容量选择偏小。
2 安装环境2.1 物理环境2.1.1 工作温度变频器内部的电子元件功率都较大，容易受到工作温度的影响，因此，工作环境的温度一般为0～45?℃，为确保变频器能更加安全可靠的工作，在使用时应考虑留有余地，应控制在40?℃以下。
要严格按照说明书要求进行安装，发热元件要与柜体保持足够距离，并且不要紧贴地面进行安装。
浅谈变频器的应用与保养作者：黄欣来源：《职业·中旬》2012年第07期我国变频器应用始于20世纪80年代末，由于变频器的优越性能及节电效果，使用量不断增加，已成为改造传统工业、改善工艺流程、提高生产过程自动化水平、提高产品质量、节约能源、推动技术进步的主要技术手段之一。
但随着对电气自动化的要求越来越高，节能降耗、降低成本的需求也越来越迫切，因此变频器也是国际上更新换代最快的技术领域之一。
一、应用领域1.变频器在水泵、风机控制方面的应用泵类负载和风机是目前工业现场应用变频器最多的设备，它们又最具有节能潜力。
为了保证生产的可靠性，各种生产机械在设计配用动力驱动时，都留有一定的富余量。
当电机不能在满负荷下运行时，多余力矩会增加有功功率的消耗，造成电能的浪费。
风机、泵类等设备传统调速方法不能满足要求，只有使用变频调速，通过降低泵或风机的转速可满足要求。
（1）泵类负载。
泵类负载，量大面广，包括水泵、液压泵、化工泵、泥浆泵等。
茂名石化公司炼油厂1990年开始先后在糠醛、蒸馏、催化、裂解、酮苯等20多条生产线上使用了161台变频调速装置。
期间对其中30台泵进行测试，在同样工艺条件下，采用调节阀控制电耗为999.9kW，而采用变频调速电耗为396.7kW，节电率为60.3%。
泵类负载主要应用在：一是排水泵，在化工厂、市政工程、农田灌溉等地方，雨水及工业用水都会用到排水泵；二是空调水泵，有些建筑物装有集中供气方式的冷暖空调，为给每层楼的空调机供给热交换用的冷水，设置了冷水泵；三是陈列（冷藏）柜水泵，冷藏陈列柜热负载随外界气温的不同而变化较大，冷冻机、冷却水泵、冷却塔设备的容量需要根据夏季最大负载量确定，平常运行浪费电能，利用变频器可以使冷却水泵调速运行，达到节能的目的。
四是大型高、中压水泵，高压、中压水泵，风机和潜油电泵广泛应用在矿山、冶金、油田、石化、电厂等。
（2）风机类负载。
风机类负载也是量大面广设备，各行各业普遍应用，多数是用调节挡板开度来调节风量，浪费大量电能。
；l●■浅谈变频器在冶金企业的应用及维护．沈勇(南京钢铁联合有限公司大项目续建工程指挥部江苏南京210035)[擅要】介绍变频器在冶金行业中的部分应用，分析变频器的故障原因及预防措施．[关键词】变频器冶金故障预防措施中图分类号；TP2文献标识码：^文章编号；1871—7∞7(2∞8)∞1∞8卜-∞一、引膏随着冶金企业改革的深化，提高机组自动化水平，降低冶金成本已成为冶金企业迫切需要解决的问题。
作为以工艺控制和节能的产品，变频器在电力、冶金、石油、化工、纺织与化纤、食品饮料、建材、造纸、市政、中央空调等行业中得到广泛应用。
世界工业发达国家，近期都都投入大量人力物力对变频器技术进行研究。
在冶金行业，美国新建1000kw以上的轧机主传动，无论是初轧机，中板轧机还是热、冷连轧机，无一例外全部采用交流变频调速。
在大功率轧钢机主传动领域已出现交流调速传动取代直流传动的趋势。
资料显示，目前，我国高压变频行业以30％的速度发展，但因为行业本身填补空白的性质，行业的基数小，所以其反映的市场总量和规模还是较小。
2006年高压变频器行业一年的销售量也就1000多台，即l O多亿元左右。
但高压变频器行业竞争激烈，仅电动机总装机容量就有4亿多千瓦，其中年用电量约为15000亿度电，约占当年全国总发电量的65％～70％。
同时在2006年的中国电力消耗中，60％～70％为电动机所消耗，而在总容量为5．8亿千瓦的电动机总容量中，只有不到2000万千瓦的电动机是带变频器的，据市场研究报告分析，在中国，带变动负载、具有节能潜力的有1．8亿千瓦。
因此国家大力提倡节能措旖并着重推荐了变频调速技术。
=、壹频■的基本结构和分类变频器是把工频电源(50H z或60H z)变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆变成交流电。
