第十章 小电流电阻测试仪使用说明

（1）使用接地电阻测试仪准备工作1）熟读接地电阻测量仪的使用说明书，应全面了解仪器的结构、性能及使用方法。

2）备齐测量时所必须的工具及全部仪器附件，并将仪器和接地探针擦拭干净，特别是接地探针，一定要将其表面影响导电能力的污垢及锈渍清理干净。

3）将接地干线与接地体的连接点或接地干线上所有接地支线的连接点断开，使接地体脱离任何连接关系成为独立体。

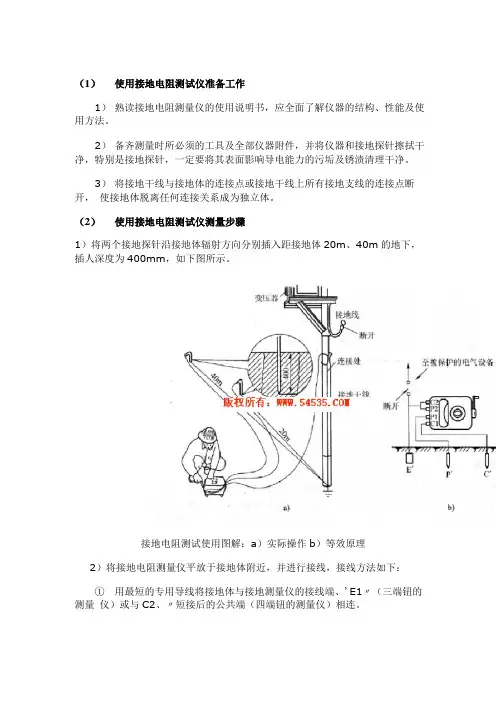

（2）使用接地电阻测试仪测量步骤1）将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插人深度为400mm，如下图所示。

接地电阻测试使用图解：a）实际操作b）等效原理2）将接地电阻测量仪平放于接地体附近，并进行接线，接线方法如下：①用最短的专用导线将接地体与接地测量仪的接线端、'E1〃（三端钮的测量仪）或与C2、〃短接后的公共端（四端钮的测量仪）相连。

②用最长的专用导线将距接地体40m的测量探针（电流探针）与测量仪的接线钮丫1〃相连。

③用余下的长度居中的专用导线将距接地体2O.m的测量探针（电位探针）与测量仪的接线端“P1"ffi连。

3）将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节''零位调整器〃使测量仪指针指向中心线。

4）将“倍率标度〃（或称粗调旋钮）置于最大倍数，并慢慢地转动发电机转柄（指针开始偏移），同时旋动'测量标度盘〃（或称细调旋钮）使检流计指针指向中心'线。

5）当检流计的指针接近于平衡时（指针近于中心线）加快摇动转柄，使其转速达到120r/min以上，同时调整''测量标度盘〃，使指针指向中心线。

6）若“测量标度盘〃的读数过小（小于1）不易读准确时，说明倍率标度倍数过大。

此时应将''倍率标度〃置于较小的倍数，重新调整''测量标度盘〃使指针指向中心线上并读出准确读数。

7）计算测量结果，即R地=''倍率标度〃渎数X''测量标度盘〃读数。

电阻测量仪使用说明书一、产品概述电阻测量仪是一种用于测量电子元件电阻值的仪器。

它凭借其高精度、方便使用和可靠性，在科研、工业生产和教学实验等领域得到广泛应用。

二、产品特点1. 高精度：电阻测量仪采用先进的电阻测量技术，具有高精度的测量能力，能够满足各种高精度测量的需求。

2. 大量程：电阻测量仪具有宽广的量程范围，从几欧姆到几千兆欧姆都可以进行准确测量。

3. 操作简便：采用人性化设计，电阻测量仪简洁直观的操作界面，方便用户快速上手操作。

4. 多功能：电阻测量仪除了测量电阻值之外，还具备温度测量、命令控制功能等多种扩展功能，满足用户的多样化需求。

5. 外形美观：电阻测量仪外观设计简洁大方，符合人体工学原理，手感舒适。

三、基本操作1. 打开电源：用合适的电源线将电阻测量仪连接到电源插座上，并打开电源开关。

2. 连接被测电阻：使用合适的电缆将被测电阻连接到电阻测量仪的测量接口。

3. 设置量程：根据被测电阻的阻值范围，选择合适的量程档位，并通过操作界面上的旋钮进行设置。

4. 进行测量：按下测量按钮，电阻测量仪开始进行电阻值测量，并将结果显示在操作界面上。

5. 记录结果：可以使用内置的存储功能将测量结果保存下来，或通过接口将结果输出至计算机等外部设备。

四、注意事项1. 使用前请确保电阻测量仪的工作环境安全可靠，避免过高、过低温度、湿度对仪器性能的影响。

2. 进行电阻测量时，请确保被测电阻与电阻测量仪的连接稳固可靠，防止测量误差。

3. 在测量大电阻值时，应尽量避免外界干扰，如静电、磁场等可能影响测量结果的因素。

4. 长时间不使用电阻测量仪时，请及时关闭电源以延长仪器寿命。

5. 请勿在无专业人员指导的情况下拆卸或修理电阻测量仪，以免造成不可修复的损坏。

五、维护保养1. 定期进行仪器校准，以确保测量准确性。

2. 保持仪器的清洁干燥，在使用完毕后，可使用干净柔软的布擦拭仪器表面。

3. 避免仪器受到强磁场、静电等影响，以防止仪器性能受损。

LYZZC-III-10A直流电阻测试仪使用本仪器前，请仔细阅读操作手册，保证安全是用户的责任！注意：LYZZC-III直流电阻测试仪采用交直流两种供电方式，采用直流方式时严禁电池工作在极度缺电状态下，如电量不足请及时对电池充电，仪器长时间不使用时，应定期对电池充电，以免造成电池由于电量不足而损坏电池。

一、安全措施1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。

4、仪表应避免剧烈振动。

5、对仪器的维修、护理和调整应由专业人员进行。

6、测试完毕后一定要使仪器复位后关闭电源再拆除测试线。

7、测试过程中，禁止移动测试夹和供电线路。

二、功能特点1、整机由高速单片机控制，自动化程度高，操作简便。

2、仪器采用全新电源技术，测量范围宽。

3、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。

4、响应速度快，仪器测量数据稳定，仪器测试过程中自动刷新数据。

6、智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。

7、仪器内部带有不掉电时钟。

8、仪器内部具有不掉电存储器，可永久保存数据。

三、技术指标1、输出电流：10A、5A、1A、200mA、40mA、<5mA2、分辨率：0.1μΩ3、量程： 100Ω-20KΩ （<5mA档）1Ω-250Ω （40mA档）100mΩ-50Ω (200mA档)5mΩ-10Ω (1A档)1mΩ-2Ω (5A档)0．5mΩ-1Ω （10A档）4、准确度：0.2%5、工作温度：0～40℃6、工作湿度：<90%RH，不结露7、外形尺寸:长325mmX宽240mmX高275mm四、系统介绍 仪器的面板见下图电 源 仪器工作电源，AC220V。

复 位 键 按下此按键本机处于初始状态，可对输出电流进行预置。

循 环 键 按此键光标在主菜单循环滚动选 择 本机复位后，按此键进行电流预置。

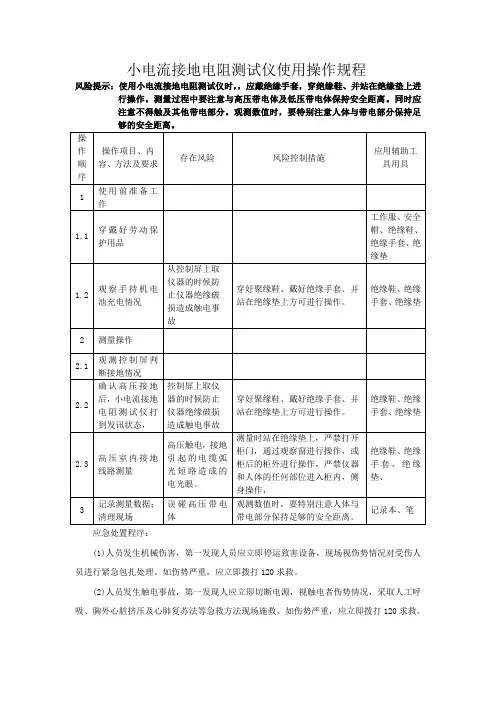

小电流接地电阻测试仪使用操作规程
风险提示：使用小电流接地电阻测试仪时，，应戴绝缘手套，穿绝缘鞋、并站在绝缘垫上进行操作。

测量过程中要注意与高压带电体及低压带电体保持安全距离。

同时应
注意不得触及其他带电部分。

观测数值时，要特别注意人体与带电部分保持足
应急处置程序：
(1)人员发生机械伤害，第一发现人员应立即停运致害设备，现场视伤势情况对受伤人员进行紧急包扎处理。

如伤势严重，应立即拨打120求救。

(2)人员发生触电事故，第一发现人应立即切断电源，视触电者伤势情况，采取人工呼吸、胸外心脏挤压及心肺复苏法等急救方法现场施救。

如伤势严重，应立即拨打120求救。

电阻测试仪使用方法说明书一、概述电阻测试仪是一种用于测量电路中电阻值的设备，广泛应用于电子工程、电力系统、通信设备等领域。

本说明书旨在详细介绍电阻测试仪的使用方法，帮助用户正确、高效地操作设备。

二、设备介绍1. 外观描述电阻测试仪外观精致紧凑，有LCD显示屏、操作按键和测试接口。

设备采用优质材料制造，具有防震、防尘、防滑等特性，便于携带和使用。

2. 技术指标- 测量范围：0.01Ω - 10MΩ- 准确度：±1%- 工作电压：220V AC- 重复性：0.5%- 工作温度：0°C - 40°C三、操作步骤1. 准备工作确保电阻测试仪电源正常连接，并插入合适的电源插座。

待设备开机启动完成后，显示屏将会显示主界面。

2. 测试接线将待测试的电路中的电阻器按电阻值大小依次连接到电阻测试仪的测试接口上。

确保电路连接牢固、接触良好，避免松动或接触不良导致测试结果不准确。

3. 设置测试参数根据待测电路的特性，合理设置测试仪的参数。

通过操作按键，进入设置界面，选择合适的测量范围和精度，并根据需要设置温度补偿等功能。

确认设置后，返回主界面。

4. 进行测试按下“开始”按钮，电阻测试仪将开始自动进行测试。

待测试完成后，显示屏将显示测得的电阻值，并给出相应的测试结果。

用户可根据需要将结果记录下来或进行其他操作。

5. 关机测试完成后，根据需要选择合适的关机方式。

长按电源按钮进行强制关机，或通过菜单中的关机选项进行正常关机。

四、注意事项1. 在使用电阻测试仪前，确保自身安全，例如需要戴好绝缘手套，避免触电危险。

2. 在测试过程中，尽量避免与测试接线触碰，以免干扰测试结果。

3. 预热时间可能会影响测试结果。

在首次开机或长时间未使用后，建议进行一段时间的预热操作。

4. 若测试结果与预期不符，建议检查测试接线是否正确连接或考虑是否需要更换电阻器。

五、维护与保养1. 定期清洁电阻测试仪外壳，使用干净的柔软布进行擦拭，避免使用化学溶剂。

电阻测试仪测量步骤电阻测试仪是一种用来测量电阻值的仪器，常用于各种电路的测试和维修。

正确的使用电阻测试仪是保证测试结果准确的关键。

下面是电阻测试仪的测量步骤：步骤一：测量电路断路状态在进行电阻测量之前，需要先检查电路是否处于断路状态，以免造成测试结果不准确。

可以通过以下步骤进行检查：1.将测试笔的各个插头分别插入电阻测试仪的红色接口和黑色接口。

2.将测试笔的红色和黑色插头分别触碰待测电路的两端。

3.如果电阻测试仪的显示屏上显示“OVER”或“1”，则说明电路处于断路状态。

步骤二：选择测量档位在进行电阻测量之前，需要选择合适的测量档位，以保证测试结果的准确度。

可以根据待测电阻值的大小选择不同的测量档位。

通常有以下几种档位：1.自动档位：电阻测试仪会自动选择合适的档位进行测量。

2.200欧姆档位：适用于小于200欧姆的电阻测量。

3.2000欧姆档位：适用于小于2000欧姆的电阻测量。

4.2k欧姆档位：适用于小于2k欧姆的电阻测量。

5.20k欧姆档位：适用于小于20k欧姆的电阻测量。

6.200k欧姆档位：适用于小于200k欧姆的电阻测量。

7.2M欧姆档位：适用于小于2M欧姆的电阻测量。

8.20M欧姆档位：适用于小于20M欧姆的电阻测量。

选择合适的测量档位可以提高测量的准确度和速度。

步骤三：连接测试笔在选择了合适的测量档位之后，需要将测试笔连接到电阻测试仪的插口上。

通常有以下两种连接方式：1.将测试笔插入插口：将测试笔的红色插头插入电阻测试仪上的红色插口，将黑色插头插入电阻测试仪上的黑色插口。

2.使用夹子连接：对于较小的电阻器件，可以使用测试笔带有夹子的头进行连接，将夹子分别夹在待测电路的两端。

步骤四：进行电阻测量连接测试笔后，即可进行电阻测量。

具体操作步骤如下：1.将测试笔的红色插头接触待测电路的一端，将黑色插头接触待测电路的另一端，待电阻测试仪稳定后，读取测试结果。

通常测试笔应稳定接触待测电路，避免晃动，以保持测试结果准确。

关于电阻测试仪的使用及操作规程关于电阻测试仪的使用电阻测试仪用于测试导体导电性，变压器、电机、互感器等设备的直流电阻，设备接地电阻，阻抗等场合；测量将接地线插入接地（Ground）插座，这样绝缘了表的右侧检测电极（与插座在同侧）。

将鳄鱼夹接到你的地线上。

将表放在被测表面上，按住测量（TEST）按钮，持续发光的LED指示出对地电阻值的量级。

这个测量值的单位是欧姆。

阻抗值的转换点为1/2级对数即 3.16×10n，转换点的线性值为每测量档的中值（meanvalueperunit）的±10%。

测量用仪器:十进电阻箱，测试电极；电阻箱的电阻需要有1×103欧姆到999×106兆欧姆或109，测量大于109阻值时接受CAD技术（cadGeneratedtechniques），由于接受9伏电压驱动很难验证阻抗值大于999×106的电阻。

将电阻箱的两个电极连接到测试仪的两个平行电极上，将电阻调到1K位置，表的103发光二极管（LED）应亮；其它档的校准依此类推，测量阻抗转换点时，按下开关的同时连续调整阻抗电桥的阻抗值，并察看下一档LED灯常亮时的阻抗值（这时的值为转换阻抗值）。

使用方法接地电阻测试仪是指埋入地下的接地体电阻和土壤散流电阻，通常接受型接地电阻测量仪（或称接地电阻摇表）进行测量。

测量仪其外形与一般绝缘摇表差不多，也就按习惯称为接地电阻摇表。

摇表的外形结构随型号的不同稍有变化，但使用方法基本相同。

型接地电阻测量仪随表附带接地探测棒两支、导线三根。

使用方法和测量步骤如下:（a）接地电阻测试仪（b）连接线（c）测量接地棒1、拆开接地干线与接地体的连接点，或拆开接地干线上全部接地支线的连接点。

2、将两根接地棒分别插入地面400mm深，一根离接地体40m远，另一根离接地体20m远。

3、把摇表置于接地体近旁平整的地方，然后进行接线。

（1）用一根连接线连接表上接线桩E和接地装置的接地体E′。

电流测试仪是一种用来测量电流大小的仪器。

下面是使用电流测试仪的一般步骤：
1. 确保电流测试仪的电池或电源已经安装好，并且仪器处于工作状态。

2. 确保电路或设备处于关闭状态，以免发生电击或损坏仪器。

3. 将测试仪的测量端子正确连接到电路中的相应位置。

通常，红色的测试针连接到电路的正极，黑色的测试针连接到电路的负极。

4. 打开电路或设备，使电流开始流动。

5. 观察测试仪的显示屏或指针，读取电流的数值。

确保读取时注意单位，例如安培（A）或毫安（mA）。

6. 当测量完成后，关闭电路或设备，断开测试仪的连接。

7. 将电流测试仪的电源关闭，以节省电池或电源的使用。

需要注意的是，在使用电流测试仪时，应遵循相关的安全操作规程，避免触摸电路中的裸露导线或接触高电压部分，以免发生电击事故。

此外，对于较高电流的测量，可能需要使用额外的安全措施，如穿戴绝缘手套或使用安全电流钳等。

如果对使用电流测试仪的操作不熟悉，建议请专业人士进行操作或咨询。

电阻测试仪操作流程电阻测试仪是一种用于测试电路中电阻值的仪器，广泛应用于电子、电气等相关行业。

正确的操作流程能够确保测试结果的准确性和可靠性。

本文将介绍电阻测试仪的详细操作流程。

一、准备工作1. 确保电阻测试仪处于正常工作状态，接通电源并等待其启动。

2. 验证测试仪是否进行了相关校准，根据需要进行校准操作。

3. 将测试仪的测试端子连接到待测试电路的两端，确保连接良好。

二、设置测试参数1. 在测试仪的显示屏上选择所需的测试模式，如阻值测量、连续检测等。

2. 根据需要设置测试仪的测试范围和灵敏度，以保证测试结果的准确性。

3. 确定测试仪的采样率和显示单位，如欧姆（Ω）、千欧姆（kΩ）等。

三、执行测试操作1. 确保待测电路处于断开状态，以避免干扰和电流流动。

2. 在电阻测试仪的操作界面上，按下开始测试的按钮或者选择相应的测试命令。

3. 观察测试仪的显示屏，等待测试结果的稳定显示。

4. 如果需要连续测试多个电阻值，可按下相应的扫描或持续测试功能按钮，并等待测试结果的更新。

5. 根据测试结果进行相应的记录和处理，如保存数据、计算平均值等。

四、测试结果分析1. 根据测试结果判断待测电路的电阻值是否在合理范围内，比较测试值与标准值是否相符。

2. 如果测试结果存在异常或偏差，可检查测试仪的连接是否良好，重复测试操作或进行其他排查。

3. 如果测试结果符合要求，则可以进行下一步操作或测试。

五、结束操作1. 完成测试后，关闭电阻测试仪的电源，断开与待测电路的连接。

2. 清理和维护电阻测试仪，保持其良好状态。

3. 根据需要对测试结果进行整理、分析和报告，以便后续使用和参考。

以上就是电阻测试仪的操作流程，正确的操作流程能够确保测试结果的准确性和可靠性。

在操作过程中请遵循相关安全规范，确保自身和设备的安全。

希望这篇文章能对您有所帮助！。

第1篇直流电阻测试仪是一种用于测量电阻值的常用仪器。

为了确保测试结果的准确性和操作人员的安全，特制定本操作规程。

二、适用范围本规程适用于所有直流电阻测试仪的操作和使用。

三、操作前的准备工作1. 确认测试仪器的型号和规格，了解仪器的功能和使用方法。

2. 检查仪器外观是否完好，包括电源线、测试线、夹具等。

3. 确认仪器工作环境符合要求，如温度、湿度、电源电压等。

4. 熟悉操作手册，了解仪器的操作步骤和注意事项。

四、操作步骤1. 开启仪器电源，预热5-10分钟。

2. 根据被测电阻的阻值范围，选择合适的测试档位。

3. 将被测电阻连接到测试仪器的相应夹具上，确保接触良好。

4. 将测试仪器的红色夹具连接到测试仪器的“+”端，黑色夹具连接到“-”端。

5. 启动测试，仪器显示屏将显示被测电阻的阻值。

6. 记录测试结果，根据需要可多次测试取平均值。

五、注意事项1. 操作过程中，请勿触摸测试仪器的带电部分，以免发生触电事故。

2. 测试过程中，严禁将被测电阻拆开或短路，以免损坏仪器。

3. 测试完毕后，请将测试仪器的档位调至最大，以防误操作。

4. 测试过程中，如发现异常情况，如显示屏无显示、仪表报警等，应立即停止操作，查找原因并排除故障。

5. 测试完成后，关闭仪器电源，整理测试线、夹具等。

六、安全操作1. 操作人员应熟悉本规程，并在操作过程中严格遵守。

2. 操作人员应佩戴绝缘手套、护目镜等防护用品，确保安全。

3. 操作过程中，如遇紧急情况，应立即切断电源，采取必要的安全措施。

七、维护与保养1. 定期检查仪器外观，确保无损坏。

2. 保持仪器清洁，避免灰尘、油污等进入仪器内部。

3. 定期检查电源线、测试线、夹具等，确保连接良好。

4. 如仪器出现故障，请及时联系专业人员进行维修。

八、结论本规程为直流电阻测试仪的操作规程，操作人员应严格遵守，确保测试结果的准确性和操作人员的安全。

第2篇一、概述直流电阻测试仪是用于测量电气设备或元器件直流电阻值的仪器。

操作指南电流计使用方法说明书一、引言电流计是一种广泛应用于电子工程领域的测试仪器，用于测量电路中的电流强度。

本操作指南将详细介绍电流计的使用方法，旨在帮助用户正确、高效地操作电流计。

二、电流计的基本构造电流计由外壳、显示屏、操作按钮、电池盒等部分组成。

外壳采用耐压材料制成，显示屏采用高分辨率技术，操作按钮设计合理，易于操作，电池盒为电源提供持久的供电。

三、操作步骤1. 准备在操作电流计之前，确保已安装好电池，并确认电流计处于关闭状态。

握住电流计的手柄，让探测头对准待测电路。

2. 打开电流计按下电流计上的电源按钮，显示屏将亮起并显示基本信息，进入待测状态。

3. 设置测量范围根据待测电路的预估电流大小，选择适当的测量范围。

电流计一般提供多个档位供选择，通过按钮进行档位切换。

4. 连接电流计将电流计的探测头与待测电路连接，确保连接牢固。

注意接线的正确性，避免连接错误引起测量结果的误差。

5. 进行测量根据实际需求，选择直流或交流测量模式。

在显示屏上可以清晰地看到经过滤波处理后的电流数值。

6. 结束测量在完成测量后，按下电源按钮将电流计关闭。

四、注意事项1. 使用电流计时，避免在潮湿的环境中操作，以免影响仪器的正常工作。

2. 当电流计长时间不使用时，应将电池取出，以免电池漏液损坏电流计。

3. 尽量避免激烈震动和摔落，保护好电流计的外壳和显示屏。

五、故障排除1. 如果电流计出现显示异常或无法启动的情况，请先检查电池是否安装正确或是否电量低下。

2. 如果测量结果与预期差距较大，可先确认接线是否正确，并检查测量范围是否选择合适。

六、总结本操作指南详细介绍了电流计的使用方法，包括准备、打开电流计、设置测量范围、连接电流计、进行测量、结束测量等步骤。

同时，还提供了注意事项和故障排除的指导。

希望本说明书能够帮助用户正确操作电流计，并获得准确的测量结果。

以上就是电流计使用方法的操作指南，祝您顺利使用电流计并取得满意的测量效果。

电阻率仪使用说明书1. 简介电阻率仪是一种用于测量电材料电阻率的仪器。

它采用先进的技术和精确的测量方法，能够准确地测量各种电材料的电阻率，并提供可靠的数据参考。

本说明书将为您详细介绍电阻率仪的使用方法和注意事项。

2. 仪器外观和组成电阻率仪外观简洁美观，由主机、控制面板、显示屏和连接线组成。

主机包含内置的测量电路和计算单元，控制面板上有操作按钮和显示屏用于设置参数和显示测量结果。

3. 使用步骤（1）连接电源：将电阻率仪插头插入电源插座，并确保电源线与主机连接稳固。

（2）连接测试样品：使用连接线将测试样品连接到电阻率仪上，确保连接牢固可靠。

（3）打开仪器：按下电阻率仪上的开关按钮，待仪器启动完成后，进入测量界面。

（4）设置参数：根据实际需求，在控制面板上设置测量参数，例如采样频率、温度补偿等。

（5）开始测量：按下开始按钮，电阻率仪将开始进行测量，待测量完成后，结果将显示在屏幕上。

（6）记录结果：根据需要，可以将测量结果记录下来或导出到计算机等外部设备上。

4. 注意事项（1）避免干扰：在进行测量时，请确保测试环境没有强电磁场和其他可能干扰电阻率仪精确测量的物体或设备。

（2）正确连接：测试样品与电阻率仪的连接应牢固可靠，避免接触不良影响测量结果。

（3）正确设置参数：根据不同的测量需求，合理设置测量参数，以保证测量的准确性和可靠性。

（4）稳定测量环境：测量时，要保持环境稳定，避免温度和湿度等因素对测量结果的影响。

（5）定期校准：为保证仪器的准确性，定期进行校准操作，并确保仪器处于良好的工作状态。

5. 故障排除在使用过程中，如果出现仪器故障或测量结果异常，可以参考以下排除故障的方法：（1）检查电源连接是否良好，确保电阻率仪接收到稳定的电源供应。

（2）检查测试样品的连接是否牢固，避免接触不良造成测量误差。

（3）检查测量参数的设置是否合理，根据需要进行调整。

（4）尝试重新启动电阻率仪，以解决可能的软件故障。

如果以上方法无法解决问题，请联系售后服务部门进行进一步的维修和支持。

电阻测试仪操作规程电阻测试仪操作规程一、目的为了正确、安全地使用电阻测试仪，保障测试仪的正常运行及人身安全，制定本操作规程。

二、适用范围本操作规程适用于所有电阻测试仪的使用人员。

三、安全要求1. 使用电阻测试仪前，必须先确认电源是否处于断开状态，以免发生意外事故。

2. 在操作测试仪时，严禁将手指或其他物体插入测试仪的开口或孔隙内。

3. 使用电阻测试仪时，必须注意接地保护，确保身体与测试仪的电源线或其他导电部分保持良好的接触，以防止静电危害。

4. 长时间使用电阻测试仪时，应注意测试仪的散热情况，以防止过热。

5. 严禁擅自拆卸或改动电阻测试仪，如需维修或更换部件，应由专业人员操作。

四、操作流程1. 准备工作a. 检查电阻测试仪是否完好无损，如有损坏应及时报修。

b. 确认测试仪的电源是否正常，电池电量是否充足，或电源插头是否插入正确。

c. 将测试仪连接到待测电路或器件的正负极。

2. 进行测试a. 打开测试仪的电源开关，待测试仪进入正常工作状态。

b. 根据测试要求，选择相应的测试模式和参数。

c. 将测试仪的探头接触待测电路或器件，确保良好的接触。

3. 结果记录与分析a. 根据测试仪的显示结果，记录测量数值。

b. 对测量结果进行分析和评估，判断电路或器件的状态是否正常或存在故障。

4. 关闭测试仪a. 在测试完成后，关闭测试仪的电源开关。

b. 将测试仪与待测电路或器件断开连接。

五、故障处理1. 如果测试仪在测试过程中出现异常，如显示错误信息、测量结果异常等情况，应立即停止使用，并检查测试仪的连接、电源等是否正常。

2. 如果无法自行解决故障，应报修，并将测试仪送至专业人员进行维修。

六、仪器保养1. 定期检查电阻测试仪的外部连接线和探头是否完好，如有损坏应及时更换。

2. 对测试仪进行定期清洁，并防止进水和灰尘等杂质污染。

3. 长期不使用测试仪时，应断开电源，并存放在干燥、通风的地方，以防止损坏。

七、操作纪律1. 操作人员必须经过相关培训并具备相关操作证书，否则不能进行操作。

直流电阻测试仪使用说明及注意事项使用说明：1.准备工作：将测试仪插入电路中需要测试的位置，并确保电路处于关闭状态。

2.选择合适的测试档位：根据测试电阻的阻值大小，选择合适的测试档位。

通常直流电阻测试仪会提供多个测试档位，用户可以根据需要选择合适的档位。

3.连接电源：将电阻测试仪与电源连接，并确保连接牢固。

4.打开电路：打开电阻测试仪的电源，同时打开需要测试的电路。

此时，测试仪会开始工作并显示电路中的电流和电压值。

5.进行测试：等待电阻测试仪稳定后，可以开始进行测试。

通常情况下，测试仪会提供一个测试按钮，用户只需要按下测试按钮，就可以读取电阻值。

注意事项：1.安全操作：在测试过程中，应当注意安全操作。

确保电路处于关闭状态，并遵循正确的操作步骤，以避免电击或其他意外事故的发生。

2.确保电路稳定：在进行测试之前，应当确保电路处于稳定状态，以避免测试结果受到干扰。

可以等待一段时间，使电路稳定后再进行测试。

3.正确选择测试档位：在选择测试档位时，应当根据测试电阻的阻值大小选择合适的档位。

选择过小的档位可能造成仪器过载，选择过大的档位可能导致测试结果不准确。

如果不确定测试电阻的阻值范围，可以选择一个较小的档位进行初步测试，然后根据测试结果选择合适的档位进行精确测试。

4.避免干扰源：在进行测试时，应当尽量避免干扰源的存在，如其他电路电流的变化、强磁场等。

这些干扰源可能会对测试结果产生干扰，导致测试结果不准确。

综上所述，正确使用直流电阻测试仪需要注意安全操作、选择合适的测试档位、确保电路稳定、避免干扰源的存在，并定期对仪器进行校准。

只有在正确使用仪器的前提下，测试结果才能准确可靠。

电阻测试仪器操作说明书1. 简介电阻测试仪器是一种用于测量电子元件电阻值的设备。

本操作说明书将介绍该仪器的基本使用方法及注意事项，以帮助用户正确操作和获取准确的测试结果。

2. 设备组成电阻测试仪器一般由以下主要部分组成：a) 仪器主机：包含显示屏、控制按钮和接口等；b) 测试夹具：用于夹持待测电子元件；c) 电源线：连接电阻测试仪器主机和电源插座。

3. 操作流程a) 连接电源：插入电源线的插头到电源插座，并确保电源稳定工作。

b) 打开电阻测试仪器：按下主机上的电源开关，仪器将开始自检过程，并在显示屏上显示欢迎信息。

c) 设置测试参数：通过操作按钮进入菜单界面，在菜单界面中可以设置测试参数，如测试范围、测试精度等。

d) 夹持电子元件：将待测电子元件正确夹持在测试夹具上，并确保良好的接触。

e) 进行测试：按下仪器上的测试开始按钮，仪器将自动对待测电子元件进行测试，并在显示屏上显示测试结果。

f) 记录结果：根据测试结果进行记录和分析。

4. 注意事项a) 使用合适的电源：确保使用符合要求的电源，并避免使用损坏或不明来源的电源。

b) 避免强磁场干扰：在使用电阻测试仪器时，尽量避免强磁场的环境，避免对测试结果产生干扰。

c) 注意安全电压范围：在进行测试前，确认待测电子元件的额定电压范围，在仪器设置时确保测试范围不超过额定电压范围。

d) 阅读仪器说明书：在操作仪器前，请仔细阅读仪器的用户说明书，了解仪器的性能特点和操作要点。

e) 避免湿度和温度过高：电阻测试仪器一般要求在相对湿度低于80%、温度在0-40摄氏度的环境中工作。

5. 故障排除如果在使用电阻测试仪器过程中遇到问题，可以参考以下故障排除方法：a) 仪器无法启动：检查电源线是否插紧、电源开关是否打开。

b) 测试结果显示异常：检查测试夹具是否夹紧、待测电子元件是否接触良好，并确保仪器设置正确。

c) 其他问题：如遇到其他问题，请联系专业技术人员进行维修或咨询。

生效日期：电阻测试仪操作规范版本共3 页第1页1目的规范电阻测试仪器的准确操作,确保测试的准确性.2 适用范围适用于本公司生产所有产品的电阻测试操作指导.3职责测试员:负责电阻测试仪器的使用与保管.4仪器图示5操作方法5.1在使用前，请先确认没有因保存和运输造成的故障，并在检查和确认操作之后再使用。

5.2启动测试5.2.1. 设置好相关参数5.2.2.按下[TEST]键，触发测试5.3测试过程5.3.1.测试开始后，如果短路判断功能开启的话，会先进行短路检测，如果检测到短路现象的存在，测试终止。

如果短路检测功能未开启的话，直接进入充电延时阶段，同时测试定时器开始。

5.3.2.测试定时器一旦开启后，测试屏幕上就会显示[T: 剩余时间],测量倒计数开始，无论程序执行到什么状态，只要定时器到，测试就会被终止。

5.3.3.充电延时开启的话，测试界面显示[Delay]标记，充电时间到后进入测试，端口输出测试电压。

5.3.4.整个测试过程，如果遇到按[STOP]键或其他强制终止测试指令或信号时，则测试终止。

当测试启动后，测试端口输出测试电压，请注意测试线夹具的金属裸露处，有电击危险！生效日期：电阻测试仪操作规范版本共3 页第2页5.4 测量值显示测试量程范围，一旦超出以下量程，显示OVER.F（量程上超）和UNDER.F(量程下超)。

测试电压和量程范围：测试电压电阻量程显示范围（Ω）分辨率（Ω）25V≤V＜100V 2MΩ0.000~4.000M 0.001M测试电压电阻量程显示范围（Ω）分辨率（Ω）25V≤V＜100V 2MΩ0.000~4.000M 0.001M20MΩ 1.90M~40.00M 0.01M200MΩ19.0M~400.0M 0.1M100V≤V＜500V 2MΩ0.000~4.000M 0.001M20MΩ 1.90M~40.00M 0.01M200MΩ19.0M~400.0M 0.1M2000MΩ190M~4000M 1M500V≤V≤1000V 2MΩ0.000~4.000M 0.001M20MΩ 1.90M~40.00M 0.01M200MΩ19.0M~400.0M 0.1M4000MΩ190M~9990M 1M生效日期：电阻测试仪操作规范版本共3 页第3页5.5测试终止有两种方式可以终止测试，一种是强制终止方式，另一种是自动终止方式。

焊接监测仪WBT-122A 使用手册（Ver：3.1）目录1.特别注意事项 (3)(1)安全注意事项 (3)2.特长 (5)3. 各部分的名称及功能 (7)3.1前面 (7)3.2后面 (9)4. 接口与连接 (10)4.1I/O接口 (10)4.2通讯接口 (16)5. 通讯协议 (17)5.1通讯规范 (17)5.2监测结果的输出格式 (17)5.3上传/下载本机的系统参数 (19)5.4上传/下载本机的规范参数 (22)6. 使用 (26)6.1工作模式 (26)6.2准备监测 (27)6.3上/下限判定功能 (30)6.4其他设定 (31)7.规格 (38)8.保修 (40)1.特别注意事项(1)安全注意事项正确使用前，请仔细阅读[安全注意事项]。

■为了安全使用，防止对使用者及他人造成危害和损伤，请务必仔细阅读这些与安全有关的注意事项。

■各警告标志含义如下：请绝对不要自行拆装、修理、改造本装置。

请不要随意触摸装置的内部。

否则会有触电、起火的危险。

电池的更换、点检、修理时请与经销商或本公司联系。

长时间不使用时请从插座中拔出电源插头绝缘劣化可能导致引起漏电、火灾。

2.特长韦伯特公司生产的焊接监测仪WBT-122A是专门用于监测电阻焊接电流的设备。

WBT-122A具有以下特点：●具备多种焊接电源监测能力【适用焊接电流一览】·50Hz/60Hz交流焊接电流·单相整流式焊接电流·直流逆变式焊接电流·晶体管式焊接电流·电容储能式焊接电流● 3个电流监测挡,最大监测范围达到199.9KA●多脉冲焊接监测功能能监测多脉冲焊接过程中的任意一个脉冲电流●任意段电流监测功能能监测焊接脉冲中的任意一段时间的电流●峰值/有效值监测功能能同时监测焊接电流的峰值和有效值,可选择显示峰值或有效值●焊接电流上/下限监测功能可以设置焊接电流的峰值或有效值的上/下限值,当电流超出限值则视为不合格的焊接,并发出警报信号●焊接时间上/下限监测功能可以设置焊接脉冲的时间上/下限值,当焊接脉冲的时间超出限值则视为不合格焊接,并发出警报信号●无焊接电流监测功能能发现焊接过程中因意外 (工件污渍,绝缘,无压力,压偏等)引起的无焊接电流情况并能发出警报信号●多功能计数器计数器可以作为预置数计数器或合格计数器●丰富的输入/输出信号多个可自行设定的输出信号,易于嵌入到自动化系统中●与计算机通讯功能通过RS-232串行通讯接口与计算机连接,既能将每次的监测结果传送给计算机,也可以通过计算机设置本机的所有工作参数●单按键操作一个按键即可完成所有操作一改以往操作面板上密布诸多小键的繁锁与困惑●紧凑轻便的体积●丰富的可对应电源可用电源：AC100V~240V/50~60Hz。
