MS2520C型接地电阻测试仪使用说明书.

接地电阻测试仪简单使用说明书
1、接通电源线，插入对应的测试线，准备点检设备
2、预置相应参数（对应LED 显示屏）：报警电阻：100m Ω，定时测试时间：5秒。

（1）预置报警电阻操作方法：打开‘电源开关’，按下‘预置按钮’，用小平口左右旋动‘预置电阻调节器’开关，调到规定值（100m Ω）。

（2）预置定时测试时间操作方法：调节‘定时调节按钮’，调到规定值（5秒）。

3、点检仪器：关闭耐压测试仪电源，将输出线的红、黑两线的夹子分别夹住‘点检设备’的两端，弹起‘预置按钮’，电压调节旋钮旋到最小，打开‘电源开关’，用‘定时调节按钮’将定时时间调到0秒，按下‘启动按钮’，旋动‘电流调节器’，直到液晶屏上显示电流在25A 。

4、测试设备：关闭电阻测试仪电源，将输出的两根线，红色线接设备的‘总地线’，黑色线接设备的最远端（显示屏接外壳），用‘定时调节按钮’将时间调到5秒，弹起‘预置按钮’，打开‘电源开关’，按下‘启动按钮’，测试进行，观察电阻是否在规定范围，若在，则仪器不会报警，若超出仪器报警。

电流调节器
定时
调节
按钮
预置电阻
调节器
预置按钮 电源开关
启动按钮
复位按钮
点检设备
5、。

接地电阻测试仪使用方法接地电阻测试仪是一种用于测量接地系统接地电阻的仪器，它在电力系统的安全性和可靠性方面起着至关重要的作用。

正确地使用接地电阻测试仪对于确保电力系统的接地性能至关重要。

下面将详细介绍接地电阻测试仪的使用方法，以便用户正确、安全地操作。

1. 准备工作。

在使用接地电阻测试仪之前，首先要进行一些准备工作。

确保测试仪器处于良好的工作状态，电池电量充足，连接线路完好无损。

同时，还要对测试仪器进行外观检查，确保外壳无损，显示屏清晰可见，按钮和旋钮灵活可操作。

另外，还需要准备好测试地点的相关资料和安全防护用具，以确保测试过程安全可靠。

2. 测量步骤。

接地电阻测试仪的测量步骤一般包括以下几个步骤，连接测试线、设置测试参数、进行测试、记录测试结果、分析和处理数据。

首先，将测试线正确连接到被测接地系统的接地极上，确保连接牢固可靠。

然后，根据实际情况设置测试仪器的相关参数，如测试电流、测试方式等。

接着，进行测试操作，观察测试仪器的显示结果，记录测试数值。

最后，根据测试结果进行数据分析，并根据需要对接地系统进行处理和改进。

3. 注意事项。

在使用接地电阻测试仪时，需要注意一些事项，以确保测试过程的准确性和安全性。

首先，要选择合适的测试时间和天气条件，避免在恶劣天气条件下进行测试，以免影响测试结果。

其次，要注意测试仪器的使用环境，避免在潮湿、多尘、易爆炸等危险环境下使用测试仪器。

另外，还要注意测试线路的安全性，避免测试线路与其他电气设备或电源线路发生干扰或短路。

最后，在测试过程中要严格遵守相关安全操作规程，确保测试人员和周围人员的人身安全。

4. 维护保养。

接地电阻测试仪作为一种精密仪器，需要定期进行维护保养，以确保其正常的工作状态。

在日常使用中，要及时清洁测试仪器的外壳和显示屏，避免灰尘和杂物堆积影响测试结果。

另外，要定期对测试仪器进行校准和检测，确保测试结果的准确性和可靠性。

同时，还要注意测试仪器的防护，避免碰撞和摔落，确保测试仪器的正常使用寿命。

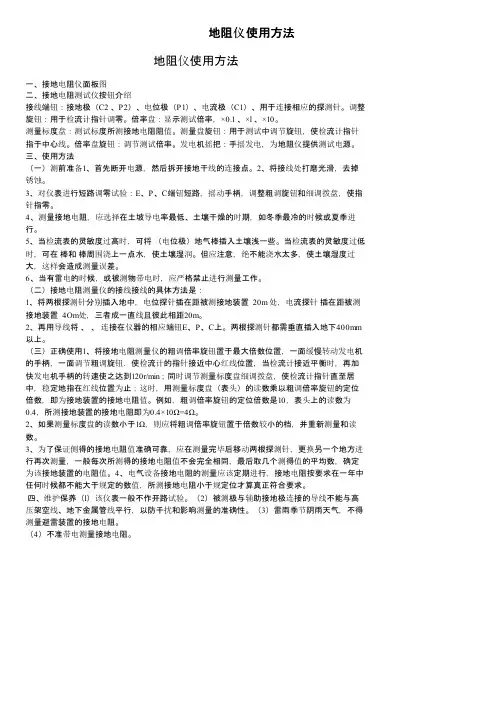

地阻仪使用方法地阻仪使用方法一、接地电阻仪面板图二、接地电阻测试仪按钮介绍接线端钮：接地极（C2 、P2）、电位极（P1）、电流极（C1）、用于连接相应的探测针。

调整旋钮：用于检流计指针调零。

倍率盘：显示测试倍率，×0.1 、×l 、×10。

测量标度盘：测试标度所测接地电阻阻值。

测量盘旋钮：用于测试中调节旋钮，使检流计指针指于中心线。

倍率盘旋钮：调节测试倍率。

发电机摇把：手摇发电，为地阻仪提供测试电源。

三、使用方法（一）测前准备1、首先断开电源，然后拆开接地干线的连接点。

2、将接线处打磨光滑，去掉锈蚀。

3、对仪表进行短路调零试验：E、P、C端钮短路，摇动手柄，调整粗调旋钮和细调拨盘，使指针指零。

4、测量接地电阻，应选择在土坡导电率最低、土壤干燥的时期，如冬季最冷的时候或夏季进行。

5、当检流表的灵敏度过高时，可将（电位极）地气棒插入土壤浅一些。

当检流表的灵敏度过低时，可在棒和棒周围浇上一点水，使土壤湿润。

但应注意，绝不能浇水太多，使土壤湿度过大，这样会造成测量误差。

6、当有雷电的时候，或被测物带电时，应严格禁止进行测量工作。

（二）接地电阻测量仪的接线接线的具体方法是：1、将两根探测针分别插入地中，电位探针插在距被测接地装置 20m 处，电流探针插在距被测接地装置 4Om处，三者成一直线且彼此相距20m。

2、再用导线将、、连接在仪器的相应端钮E、P、C上。

两根探测针都需垂直插入地下400mm 以上。

（三）正确使用1、将接地电阻测量仪的粗调倍率旋钮置于最大倍数位置，一面缓慢转动发电机的手柄，一面调节粗调旋钮．使检流计的指针接近中心红线位置，当检流计接近平衡时，再加快发电机手柄的转速使之达到120r/min；同时调节测量标度盘细调拨盘，使检流计指针直至居中，稳定地指在红线位置为止；这时，用测量标度盘（表头）的读数乘以粗调倍率旋钮的定位倍数，即为接地装置的接地电阻值。

例如，粗调倍率旋钮的定位倍数是10，表头上的读数为0.4，所测接地装置的接地电阻即为0.4×10Ω=4Ω。

Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.接地电阻测试仪操作规程正式版接地电阻测试仪操作规程正式版下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事项。

文档可以直接使用，也可根据实际需要修订后使用。

一、使用方法：1.接通仪表电源，将电源开关由“关”置成“开”，预热5～10分钟；2.将仪器红色夹子夹在支架的电源线地线输入端，黑色夹子夹在外壳裸露部分；3.按下仪器的测试键，仪器所显示数值即为该支架接地电阻值；4.需做另一台样品试验时，按步骤2～3重复进行；二、注意事项：1．不要在放有易燃易爆品的地方使用仪表；2．打开电源前确保仪表已可靠接地；3．试验前应注意试品与测试夹必须接触良好，否则测量数据不准或测试仪表认定电流故障自动停止测试；4．证测试夹弹性良好，否则会引起测量误差；5．测试电流大于29A，测试仪认为电流故障，报警并自动停止测试；6．保证测试准确度，每次接地电阻测试时间应不小于3秒，待数据稳定后再读数；7．作前必须看懂使用说明书，有不明之处要咨询技术人员；8．表出现故障，请咨询技术人员，不得随意打开机箱；9．每次开机必须预热10分钟，否则不能保证其准确度。

——此位置可填写公司或团队名字——。

一、目的为了规范操作过程，确保测试结果的准确性和使设备正常、安全运行，特制定此操作规程。

二、适用范围本文件适用于本公司对电阻测试仪的操作。

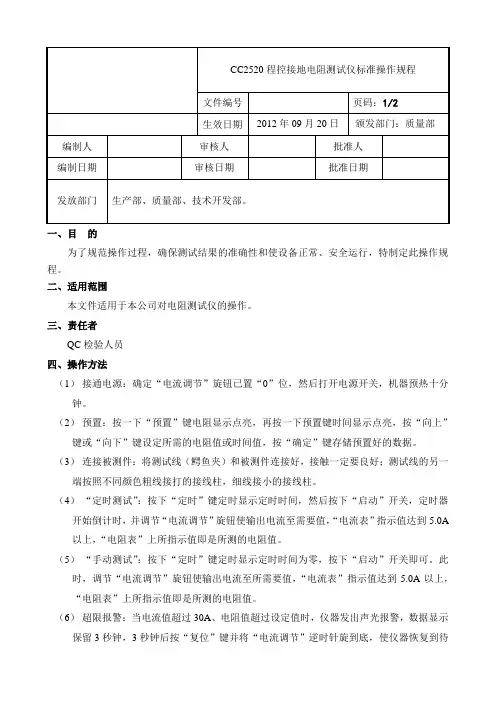

三、责任者QC检验人员四、操作方法（1）接通电源：确定“电流调节”旋钮已置“0”位，然后打开电源开关，机器预热十分钟。

（2）预置：按一下“预置”键电阻显示点亮，再按一下预置键时间显示点亮，按“向上”键或“向下”键设定所需的电阻值或时间值，按“确定”键存储预置好的数据。

（3）连接被测件：将测试线（鳄鱼夹）和被测件连接好，接触一定要良好；测试线的另一端按照不同颜色粗线接打的接线柱，细线接小的接线柱。

（4）“定时测试”：按下“定时”键定时显示定时时间，然后按下“启动”开关，定时器开始倒计时，并调节“电流调节”旋钮使输出电流至需要值，“电流表”指示值达到5.0A 以上，“电阻表”上所指示值即是所测的电阻值。

（5）“手动测试”：按下“定时”键定时显示定时时间为零，按下“启动”开关即可。

此时，调节“电流调节”旋钮使输出电流至所需要值，“电流表”指示值达到5.0A以上，“电阻表”上所指示值即是所测的电阻值。

（6）超限报警：当电流值超过30A、电阻值超过设定值时，仪器发出声光报警，数据显示保留3秒钟，3秒钟后按“复位”键并将“电流调节”逆时针旋到底，使仪器恢复到待测试状态。

五、注意事项（1）必须使用三孔电源插座，接地一定要良好。

（2）打开仪器电源前要把“电流调节”旋钮逆时针旋转到底。

（3）在预置各项功能之前，要将仪器处于“复位”状态。

（4）不要在测试状态下接触被测件及测试导线，（5）万一发生意外情况，应立即切断电源。

六、相关文件无七、记录凭证SRP-QC-XXX CC2520程控接地电阻测试仪使用与维护记录八、变更记载及原因：。

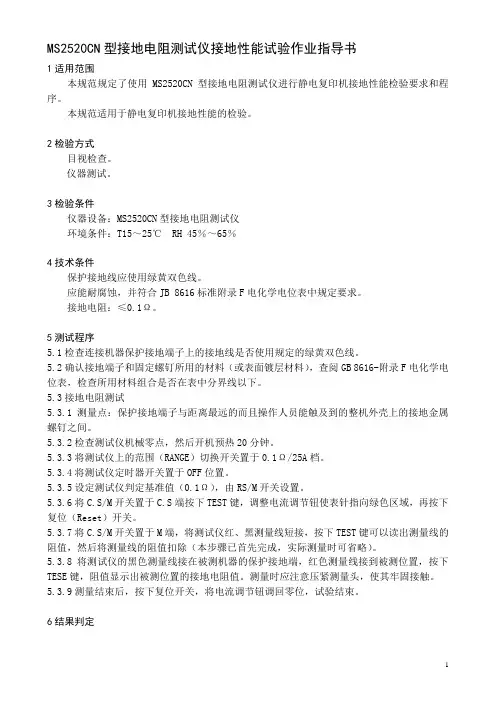

MS2520CN型接地电阻测试仪接地性能试验作业指导书1适用范围本规范规定了使用MS2520CN型接地电阻测试仪进行静电复印机接地性能检验要求和程序。

本规范适用于静电复印机接地性能的检验。

2检验方式目视检查。

仪器测试。

3检验条件仪器设备：MS2520CN型接地电阻测试仪环境条件：T15～25℃ RH 45％～65％4技术条件保护接地线应使用绿黄双色线。

应能耐腐蚀，并符合JB 8616标准附录F电化学电位表中规定要求。

接地电阻：≤0.1Ω。

5测试程序5.1检查连接机器保护接地端子上的接地线是否使用规定的绿黄双色线。

5.2确认接地端子和固定螺钉所用的材料（或表面镀层材料），查阅GB 8616-附录F电化学电位表，检查所用材料组合是否在表中分界线以下。

5.3接地电阻测试5.3.1测量点：保护接地端子与距离最远的而且操作人员能触及到的整机外壳上的接地金属螺钉之间。

5.3.2检查测试仪机械零点，然后开机预热20分钟。

5.3.3将测试仪上的范围（RANGE）切换开关置于0.1Ω/25A档。

5.3.4将测试仪定时器开关置于OFF位置。

5.3.5设定测试仪判定基准值（0.1Ω），由RS/M开关设置。

5.3.6将C.S/M开关置于C.S端按下TEST键，调整电流调节钮使表针指向绿色区域，再按下复位（Reset）开关。

5.3.7将C.S/M开关置于M端，将测试仪红、黑测量线短接，按下TEST键可以读出测量线的阻值，然后将测量线的阻值扣除（本步骤已首先完成，实际测量时可省略）。

5.3.8将测试仪的黑色测量线接在被测机器的保护接地端，红色测量线接到被测位置，按下TESE键，阻值显示出被测位置的接地电阻值。

测量时应注意压紧测量头，使其牢固接触。

5.3.9测量结束后，按下复位开关，将电流调节钮调回零位，试验结束。

6结果判定6.1检查和测试结果满足4款中三项要求时，本项目为合格，否则为不合格。

本项目不合格按“A类不合格”处理。

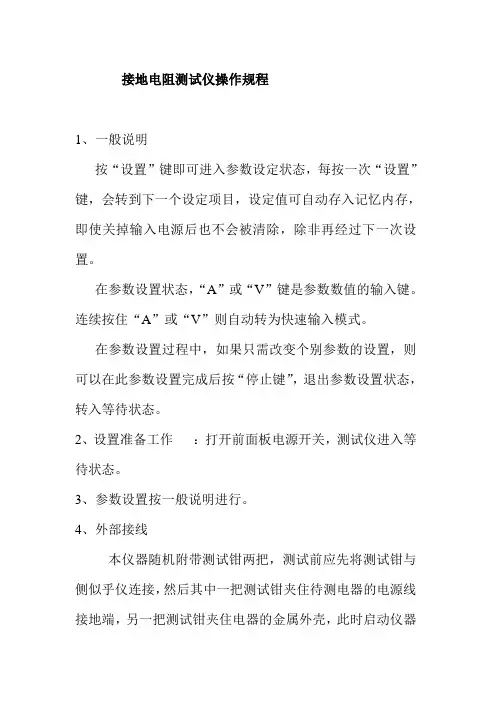

接地电阻测试仪操作规程1、一般说明按“设置”键即可进入参数设定状态，每按一次“设置”键，会转到下一个设定项目，设定值可自动存入记忆内存，即使关掉输入电源后也不会被清除，除非再经过下一次设置。

在参数设置状态，“A”或“V”键是参数数值的输入键。

连续按住“A”或“V”则自动转为快速输入模式。

在参数设置过程中，如果只需改变个别参数的设置，则可以在此参数设置完成后按“停止键”，退出参数设置状态，转入等待状态。

2、设置准备工作：打开前面板电源开关，测试仪进入等待状态。

3、参数设置按一般说明进行。

4、外部接线本仪器随机附带测试钳两把，测试前应先将测试钳与侧似乎仪连接，然后其中一把测试钳夹住待测电器的电源线接地端，另一把测试钳夹住电器的金属外壳，此时启动仪器进行测试。

5、使用方法5.1 仪器使用单相220V/50Hz市电电源，使用前请检查供电插座须有可靠接地端子，然后方可使用单相三线电源线连接本仪器和电源插座。

5.2 将两把测试钳的香蕉插头与仪表面板上的四个接线柱按照颜色对应连接。

5.3 任一把测试钳夹住待测电器的电源线接地端，另一把测试钳夹住电器的金属外壳。

5.4 如果要重新设定测试参数，请按“设置”键，进行参数设定。

5.5 参数设置完成后，请按“停止”键回到等待状态。

5.6 如果要进行测试，请按“启动”键，此时仪器进入测试状态，启动灯亮，计时窗口开始计时，输出端子输出设定电流。

5.7 测试过程中，若测试钳从待测电器上移走，则测试电流自动停止输出，此后直到测试结束前，试仪启动自动回路检测功能，此时若测试钳重新夹住接地电阻，则测试仪可自动启动电流输出，新开始测试。

测试结束后，测试仪自动关闭输出，同时绿色合格灯点亮，以表示通过测试，若要继续测试可按“启动”键。

若测试进行中要中止测试，请按“停止”键，测试仪可立即停止输出。

回到等待状态。

若要继续进行测试，请按“启动”键，将重新开始测试。

5.8 如果测试电阻超出测试是量程，则电阻显示“-”6、维护保养：6.1 日常维护(1) 本测试仪使用环境应通风良好，干燥、无粉尘、无强电磁干扰。

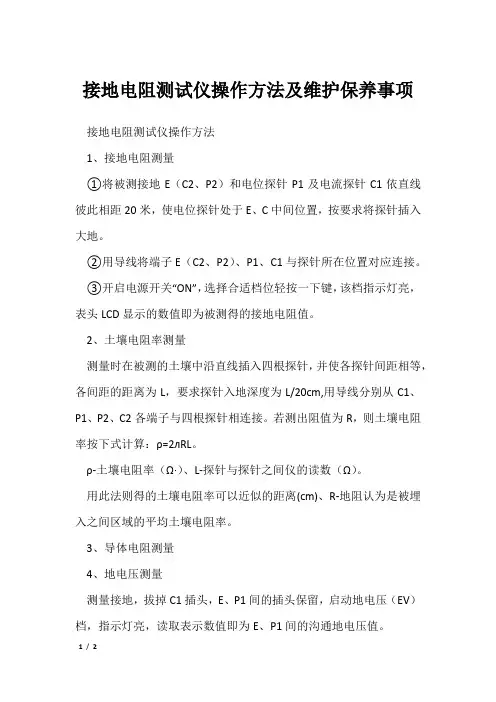

接地电阻测试仪操作方法及维护保养事项接地电阻测试仪操作方法1、接地电阻测量①将被测接地E（C2、P2）和电位探针P1及电流探针C1依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。

②用导线将端子E（C2、P2）、P1、C1与探针所在位置对应连接。

③开启电源开关“ON”，选择合适档位轻按一下键，该档指示灯亮，表头LCD显示的数值即为被测得的接地电阻值。

2、土壤电阻率测量测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为L，要求探针入地深度为L/20cm,用导线分别从C1、P1、P2、C2各端子与四根探针相连接。

若测出阻值为R，则土壤电阻率按下式计算：ρ=2лRL。

ρ-土壤电阻率（Ω·）、L-探针与探针之间仪的读数（Ω）。

用此法则得的土壤电阻率可以近似的距离(cm)、R-地阻认为是被埋入之间区域的平均土壤电阻率。

3、导体电阻测量4、地电压测量测量接地，拔掉C1插头，E、P1间的插头保留，启动地电压（EV）档，指示灯亮，读取表示数值即为E、P1间的沟通地电压值。

5、测量完毕按一下电源“OFF”键，仪表关机。

维护保养事项1、测量爱护接地电阻时，肯定要断开电气设备与电源连接点。

在测量小于1Ω的接地电阻时，应分别用导线连在接地体上，C2在外侧P2在内侧。

2、测量接地电阻时需反复在不同的方向测量3-4次，取其平均值。

3、测量大型接地网接地电阻时，不能按一般接线方式测量，可参照电流表、电压表测量法中的规定选定埋插点。

4、若测试回路不通或超量程时，表头显示“1”，说明溢出，应检查测试回路是否连接好或是否超量程。

5、本表当电池电压低于7.2V时，表头显示欠压符号“←”，表示电池电压不足，此时应插上电源线由沟通供电或打开仪器后盖板更换干电池。

6、假如使用可充电池时，可直接插上电源线利用本机充电，充电时间一般不低于8小时。

7、存放保管本表石时，应留意环境温度和湿度，应放在干燥通风的地方为宜，避开受潮，应防止酸碱及腐蚀气体，不得雨淋，暴晒，跌落。

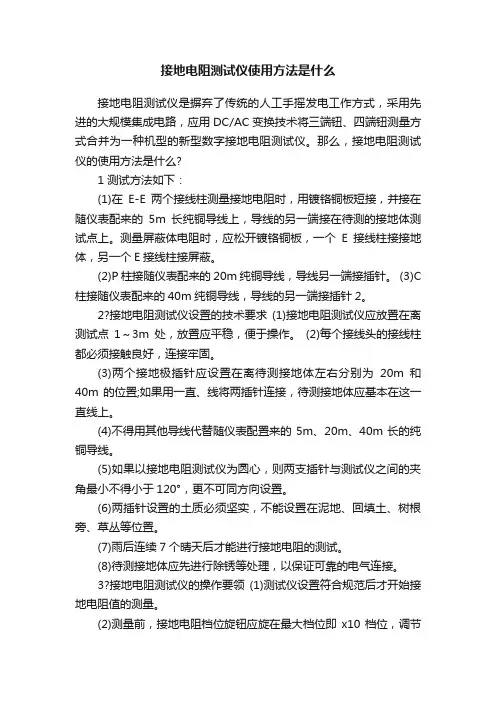

接地电阻测试仪使用方法是什么接地电阻测试仪是摒弃了传统的人工手摇发电工作方式，采用先进的大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型数字接地电阻测试仪。

那么，接地电阻测试仪的使用方法是什么?1 测试方法如下：(1)在E-E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。

测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。

(2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。

(3)C 柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。

2?接地电阻测试仪设置的技术要求(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。

(2)每个接线头的接线柱都必须接触良好，连接牢固。

(3)两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置;如果用一直、线将两插针连接，待测接地体应基本在这一直线上。

(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。

(5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。

(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。

(7)雨后连续7个晴天后才能进行接地电阻的测试。

(8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。

3?接地电阻测试仪的操作要领(1)测试仪设置符合规范后才开始接地电阻值的测量。

(2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。

(3)缓慢转动手柄，若检流表指针从中间的0平衡点迅速向右偏转，说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前，可将档位选择转到x0?1档位。

(4)通过步骤(3)选择后，缓慢转动手柄，检流表指针从0平衡点向右偏移，则说明接地电阻值仍偏大，在缓慢转动手柄同时，接地电阻旋钮应缓慢顺时针转动，当检流表指针归0时，逐渐加快手柄转速，使手柄转速达到120转/分，此时接地电阻指示的电阻值乘以档位的倍数，就是测量接地体的接地电阻值。

接地电阻测量仪使用说明书嘿，朋友们！今天可得好好给你们讲讲这接地电阻测量仪怎么用呀，这玩意儿可挺重要的呢，不过刚开始用的时候，那可真是能闹出不少笑话，我就先给你们唠唠我自己的一段经历吧，你们听了就知道按正确步骤用它有多关键了。

我刚到电气检修班组那会呀，师傅让我去测一下咱们车间配电箱的接地电阻，当时我心里想着，这不就是个仪器嘛，摆弄摆弄应该就能行，还挺自信地就把接地电阻测量仪给扛着去干活了。

到了配电箱那儿，我看着这测量仪，觉得它看着还挺结实的，上面有好些个按钮、旋钮啥的，我也没仔细研究，就想着赶紧开始测呗。

我先是随便找了个地方，把那测量仪就给放那了，地面还有点不平呢，我也没在意，心里就想着这能有啥影响呀。

然后我看到有两根线连着测量仪，我琢磨着这应该就是和接地的地方连的吧，就凭着感觉把其中一根线往配电箱的接地桩上一夹，另外一根线我也不知道该往哪儿弄呀，就在附近的地上随便戳了戳，想着这样应该就算是接好了吧。

弄好线之后，我瞅见测量仪上有个挺大的红色按钮，我寻思这估计就是启动测量的按钮了呀，二话不说就按了下去。

结果呢，那测量仪的显示屏上就开始乱闪数字，一会儿跳出个这个数，一会儿又蹦出个那个数，根本就稳定不下来，我当时就傻眼了呀，这咋和我想的完全不一样呢，我还以为按了按钮就能立马出个准确的数值呢。

我又试着按了按其他的一些小按钮，想着是不是哪里没设置对呀，可越按那显示屏越乱套，数字闪得我眼睛都花了，我这心里就开始着急了呀，这活儿干不好，回去师傅可得好好训我一顿了。

就在我在那儿抓耳挠腮、不知所措的时候呀，师傅过来了，一看我那副手忙脚乱的模样，又看了看我那胡乱摆放、接线的测量仪，哭笑不得地说：“你这小子呀，用这接地电阻测量仪哪能这么瞎搞呢，这可不是随便弄弄就行的呀，得按规矩来呀。

”说着，师傅就动手开始给我示范正确的做法了。

师傅先是在周围找了块比较平坦、开阔的地面，然后把测量仪稳稳地放在那儿，还特意调整了下它的位置，确保它放得四平八稳的，师傅说：“这测量仪要是放不稳，一会儿测量的时候稍微有点晃动啥的，那测出来的数据可就不准了呀，咱这是要测接地电阻，可得严谨着点儿呢。

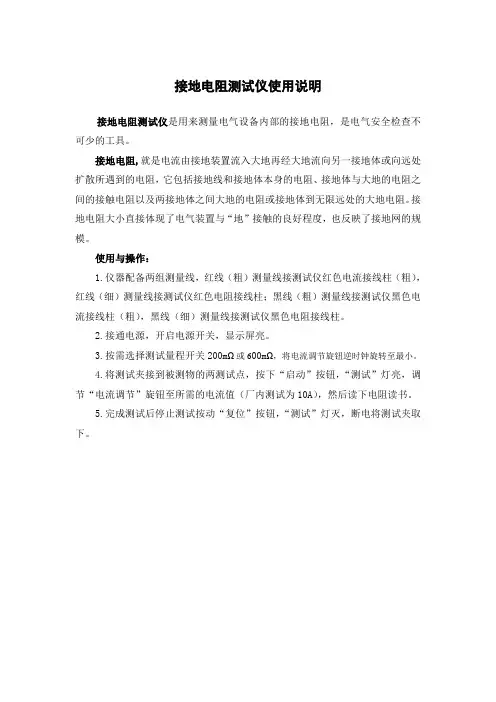

接地电阻测试仪使用说明
接地电阻测试仪是用来测量电气设备内部的接地电阻，是电气安全检查不可少的工具。

接地电阻,就是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻以及两接地体之间大地的电阻或接地体到无限远处的大地电阻。

接地电阻大小直接体现了电气装置与“地”接触的良好程度，也反映了接地网的规模。

使用与操作：
1.仪器配备两组测量线，红线（粗）测量线接测试仪红色电流接线柱（粗），红线（细）测量线接测试仪红色电阻接线柱；黑线（粗）测量线接测试仪黑色电流接线柱（粗），黑线（细）测量线接测试仪黑色电阻接线柱。

2.接通电源，开启电源开关，显示屏亮。

3.按需选择测试量程开关200mΩ或600mΩ，将电流调节旋钮逆时钟旋转至最小。

4.将测试夹接到被测物的两测试点，按下“启动”按钮，“测试”灯亮，调节“电流调节”旋钮至所需的电流值（厂内测试为10A），然后读下电阻读书。

5.完成测试后停止测试按动“复位”按钮，“测试”灯灭，断电将测试夹取下。

接地电阻系列测试仪使用说明第一节 MS2520A MS2520C接地电阻测试仪使用说明一、概述MS2520A/MS2520C型接地电阻测试仪适用于测量各种电机、电器、仪器仪表、家用电器等设备外壳与其接地线之间的电阻值。

本仪器具有二档测试电流，测试时间设定（1s～99s）。

当被测值超过100 mΩ(AC 25A)或200 mΩ（AC 10A）时，具有声光报警功能，并有过电流（AC 30A）保护功能，本仪器具有测量准确，操作方便，体积小等功能。

本测试符合国家标准GB4706.1家用和类似用途电器的安全通用要求中有关条款规定。

二、主要技术指标及参数三、工作原理图(1) 全数显接地电阻测试仪工作原理图四、仪器面板结构及说明1.MS2520A/MS2520C接地电阻测试仪面板结构见图（2）和图（3）所示：图(2) 全数显MS2520A/C接地电阻测试仪前面板示意图图(3) 全数显MS2520A/C接地电阻测试仪后面板示意图（1）电源开关（2）电流调节旋钮（3）启动按钮（4）复位按钮（5）10A/25A选择开关（6）测试时间显示屏（7）测试电阻显示屏（8）测试电流显示屏（9）测试灯（红灯）（10）超阻灯（绿灯）（11）过电流灯（黄灯）（12）时间开关（13）时间预置（14）测量端（电压端）（15）测量端（电压端）（16）测量端（电流端）（17）测量端（电流端）（18）带熔断器电源插座（19）接地端2.MS2520F接地电阻测试仪前面板结构见图（4）所示：图(4) 全数显MS2520F接地电阻测试仪前面板示意图(1). 电源开关：按下打开电源,弹起关闭电源。

(2). 电流调节旋钮：用来调节测试电流大小，逆时针旋转变小。

(3). “启动”按钮：作为测试的起动开关。

(4). “复位”按钮：是设定参数数值输入的功能健，在测试时，作为开关闭敬报声位复开关。

在测试进行中，可作为中断测试的开关。

(5).“SET”键：作为设定其各项参数的确认键。

接地电阻测试仪操作规程与步骤1 仪器面板说明（见操作面板）（1）电源开关。

（2）启动钮：按下时，测试灯亮，此时仪器的测试电压已启动，如接上负载就有相应的电流通过。

（3）复位钮：按下时，测试灯灭或超阻报警、过流报警停止，此时无电流输出。

（4）电流调节旋钮：调节此钮可使用电流输出为5～30A。

（5）遥控接口：接遥控测试枪（按用户要求进行选配）。

（6）（9）电阻检测端。

（7）（8）电流检测端。

（10）超阻和过流报警指示灯：当被测电阻超过设定报警时，此灯闪烁，同时蜂鸣器断续讯响；当出现过流时（﹥AC 30A），此灯连续亮，蜂鸣器持续讯响，同时输出中断。

（11）测试灯：该灯亮，表示测试电压已启动，灯灭表示电压中断。

（12）电流显示单位A。

（13）电流显示（0～30A）。

（14）电阻显示单位mΩ.（15）电阻显示：0～ mΩ（25A）/0～600 mΩ（10A）。

（16）时间显示单位S。

（17）时间显示：1～99s倒计时。

（18）定时开关：“开”时，为定时测试，测试时间在1～99s内任意设定；“关”时，为手动测试（不计时）。

（19）时间预置拨盘：可设定所需测试的时间值。

（20）开路报警开关：按下时具有开路报警功能，弹出时没有开路报警功能。

（21）报警预置调节电位器：在预置状态下调节此电位器，可设置报警电阻值。

（22）测试/预置键：按下时，在启动并调节电流调节选钮到规定输出电流时，可设置并显示报警电阻值；弹出时，为正常测试状态，显示屏读出的是测试阻值。

（23）200 mΩ/600 mΩ档选择开关：按下时，测量范围为0～600 mΩ，报警值为0～600 mΩ；弹出时，测量范围为0～ mΩ，报警值为0～200 mΩ。

2 使用与操作：本仪器配备一付（两组）测量线，红线组粗线接入测试仪红色电流接线柱（7），红线组细线接入测试仪红色电阻检测接线柱（6）；黑线组粗线接入测试仪黑色电流接线柱（8），黑线组细线接入测试仪黑色电阻检测接线柱（9）。

接地电阻测试仪在信号设备接地电阻测试中有着较为广泛的应用，如：高柱信号机接地电阻测试、信号机械室综合防雷接地电阻测试等，其优点是抗干扰能力强、操作简单。

一、接地电阻测试仪按钮介绍1、接线端钮：接地极（E、E’）、电位极（P）、电流极（C）、用于连接相应的探测针。

2、调整旋钮：用于检流计指针调零。

3、倍率盘：显示测试倍率，×0.1、× l、×l0。

4、测量标度盘：测试标度所测接地电阻阻值5、测量盘旋钮：用于测试中调节旋钮：使检流计指针指于中心线。

6、倍率盘旋钮：调节测试倍率。

7、发电机摇把：手摇发电，为地阻仪提供测试电源接地极电位极电流极测量盘旋钮倍率盘旋钮调整旋钮测量盘指针摇把二、使用接地电阻测试仪测量步骤1、将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插人深度为400mm。

如测量高柱信号机地线电阻时的连接方法：电流极电位极接地极2、将接地电阻测量仪平放于接地体附近，并进行接线，接线方法如下：①用最短的专用导线将接地体与接地测量仪的接线端“E1”与“E、”短接后的公共端相连。

②用最长的专用导线将距接地体40m的测量探针(电流探针)与测量仪的接线钮“C1”相连。

③用余下的长度居中的专用导线将距接地体⒛m的测量探针(电位探针)与测量仪的接线端“P1”相连。

3、将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零位调整器”使测量仪指针指向中心线。

4、将“倍率标度”(或称粗调旋钮)置于最大倍数，并慢慢地转动发电机转柄(指针开始偏移)，同时旋动“测量标度盘”(或称细调旋钮)使检流计指针指向中心线。

5、当检流计的指针接近于平衡时(指针近于中心线)加快摇动转柄，使其转速达到120r／min以上，同时调整“测量标度盘”，使指针指向中心线。

6)若“测量标度盘”的读数过小(小于1)不易读准确时，说明倍率标度倍数过大。

此时应将“倍率标度”置于较小的倍数，重新调整“测量标度盘”使指针指向中心线上并读出准确读数。

MS2520C接地电阻系列测试仪使用说明一、概述MS252C型接地电阻测试仪适用于测量各种电机、电器、仪器仪表、家用电器等设备外壳与其接地线之间的电阻值。

本仪器具有二档测试电流，测试时间设定（1s～99s）。

当被测值超过100 mΩ(AC 25A或200 mΩ（AC 10A）时，具有声光报警功能，并有过电流（AC 30A）保护功能，本仪器具有测量准确，操作方便，体积小等功能。

本测试符合国家标准GB4706.1家用和类似用途电器的安全通用要求中有关条款规定。

二、主要技术指标及参数型号MS2520C参数测试电流0～30(A电流精度5A～30A ±5%阻抗测量范围10A时；0mΩ～600mΩ 25A时；0mΩ～200mΩ测量误差50mΩ～600mΩ ±5%测试电压0V～8V时间控制1s～99s±5% 连续设定显示方式全数显测试判别合格/不合格不合格声光报警环境要求相对温度：≤75%RH 环境温度:0℃～40℃周围无强力电磁场干扰源；无大量灰尘和腐蚀性气体；通风良好报警电阻值100mΩ（AC25A）200mΩ（AC10A）重量15Kg体积350mm×160mm×315mm电源220V±22V 50Hz±2Hz三、工作原理图(1 全数显接地电阻测试仪工作原理图四、仪器面板结构及说明1. MS2520C接地电阻测试仪面板结构见图（2）和图（3）所示：图(2 全数显MS2520A/C接地电阻测试仪前面板示意图图(3 全数显MS2520C接地电阻测试仪后面板示意图（1）电源开关（2）电流调节旋钮（3）启动按钮（4）复位按钮（5）10A/25A选择开关（6）测试时间显示屏（7）测试电阻显示屏（8）测试电流显示屏（9）测试灯（红灯）（10）超阻灯（绿灯）（11）过电流灯（黄灯）（12）时间开关（13）时间预置（14）测量端（电压端）（15）测量端（电压端）（16）测量端（电流端）（17）测量端（电流端）（18）带熔断器电源插座（19）接地端五、使用方法1．本仪器配备一对（二组）测量线，红色测试夹的黑线端接A，红色测试夹的红线端接a；黑色测试夹的黑线端接B，黑色测试夹的红线端接b。

接地电阻测试仪操作规程
操作步骤：
1.接通电源。

2.测试前对仪器进行校准，同时检查测试线与仪器端子接触是否良好.
3.设定仪器测试条件：A、电流：25A；B、接触电阻0.1Ω；C、测试时间定时为：1min.开路报警处于开启状态.
4.将仪器的红线夹在测试机器的输入地线上,黑色线夹在测试机的机壳上.
5.按下启动键观察测试结果和测试电流，若测度电流偏小,需重新调节电流设定，使输出电流达到标准值,在设定时间内，有无开路报警,显示接触电阻是否在规定范围内.
6.如果被测机型超过设定接触电阻值，测仪器会报警，则被测机型为不合格，按下停止键即可清除报警声，再测试时应重新按启动键，观察阻值显示，低于0.1欧姆的为合格品，否则视为不良品。

7.填写测试记录。

注意事项：
1.如使用中被测件出现异常，立即按下停止键按纽。

2.由于电流很大测试时间不能太长以免烧毁仪器
3.测量时要选择好合适的档位进行测量。

4.下班离开前拔掉电源。
