结构力学影响线习题及答案

影响线及其应用一、判断题：1、图示结构M C 影响线已作出如图（a ）所示，其中竖标E y 表示P = 1在E 时，C 截面的弯矩值。

M C 影 响 线y E（a ）AB60kN C（b ）2、图（b ）所示梁在给定移动荷载作用下，支座B 反力最大值为110 kN 。

二、作图、计算题：3、作图示梁中R A 、M E 的影响线。

2aa a ABCDEa4、单位荷载在梁DE 上移动，作梁AB 中R B 、M C 的影响线。

aa2a5、作图示结构R B 、Q B 右影响线。

4m4m2m2m6、作图示梁的M K 、Q E 影响线。

aaaa aaaaKE F 27、单位荷载在刚架的横梁上移动，作M A 的影响线（右侧受拉为正）。

8、图示结构P = 1在DG 上移动，作M C 和Q C 右的影响线。

4m9、作图示结构的M B 影响线。

4m 4m 2m10、作图示结构：（1）当P = 1在AB 上移动时，M A 影响线；（2）当P = 1在BD 上移动时，MA 影响线。

ll11、作图示结构的M C 、Q F 影响线。

设M C 以左侧受拉为正。

l /2l /2l /2l /2—— 63 ——12、单位荷载在桁架上弦移动，求N a 的影响线。

d d d13、单位荷载在桁架上弦移动，求N a 的影响线。

ddd14、作图示桁架的V 3影响线。

a aaa15、单位荷载在DE 上移动，求主梁R A 、M C 、Q C 的影响线。

2m2m2m111116、作图示结构Q C 右的影响线。

lllllll17、作出图示梁M A 的影响线，并利用影响线求出给定荷载下的M A 值。

2m2m1m18、P = 1沿AB 及CD 移动。

作图示结构M A 的影响线，并利用影响线求给定荷载作用下M A 的值。

2m2m4m40kN/mA19、作图示梁的Q C 的影响线，并利用影响线求给定荷载作用下Q C 的值。

3m 2m20、图示静定梁上有移动荷载组作用，荷载次序不变，利用影响线求出支座反力R B 的最大值。

影响线习题及答案【篇一：在线测试题试题库及解答(第四章)影响线】>第四章影响线一、单项选择题1、平行弦梁式桁架（上、下节间对齐），当上弦承载和下弦承载时影响线不同的是那个？a、上弦杆轴力影响线b、斜杆轴力影响线c、下弦杆轴力影响线d、竖杆轴力影响线2、带有静定部分的超静定梁，超静定部分的内力影响线的特点是a、在整个结构上都是曲线b、在整个结构上都是直线c、在静定部分上是直线，在超静定部分上是曲线d、在静定部分上是曲线，在超静定部分上是直线3、带有静定部分的超静定梁，静定部分的内力影响线的特点是a、在静定部分上是直线，在超静定部分上是零线b、在静定部分上是零线，在超静定部分上是直线c、在整个结构上都是曲线d、在整个结构上都是直线4、带有静定部分的超静定梁，静定部分的反力影响线的特点是a、在静定部分上是直线，在超静定部分上是零线b、在静定部分上是零线，在超静定部分上是直线c、在整个结构上都是曲线d、在整个结构上都是直线5、带有静定部分的超静定梁，超静定部分的支座反力影响线的特点是a、在静定部分上是直线，在超静定部分上是曲线b、在静定部分上是曲线，在超静定部分上是直线c、在整个结构上都是直线d、在整个结构上都是曲线6、简支梁c截面弯矩影响线中k点的竖标表示p=1作用在a、k点时产生的k截面的弯矩b、k点时产生的c截面的弯矩c、c点时产生的k截面的弯矩d、c点时产生的c截面的弯矩7、简支梁c截面剪力影响线中k点的竖标表示p=1作用在a、k点时产生的k截面的剪力b、k点时产生的c截面的剪力c、c点时产生的k截面的剪力d、c点时产生的c截面的剪力8、悬臂梁固定端截面的弯矩影响线的最大竖标在a、自由端截面为正值b、固定端截面为负值c、固定端截面为正值d、自由端截面为负值9、简支梁的弯矩影响线是a、一条直线b、三角形c、两条平行线d、抛物线10、外伸梁支座反力影响线形状特征是a、一条直线b、两条直线组成的折线c、两条平行线d、抛物线11、简支梁的反力影响线形状特征是a、一条直线b、三角形c、两条平行线d、抛物线12、外伸梁支座间的截面剪力影响线的形状特征是a、一条直线b、两条直线组成的折线c、两条平行线d、抛物线13、简支梁的剪力影响线的形状特征是a、一条直线b、三角形c、抛物线d、两条平行线14、外伸梁支座间的截面弯矩影响线是a、一条直线b、两条直线组成的折线c、两条平行线d、抛物线15、简支梁在结点荷载作用下，某节间截面k截面剪力影响线的轮廓是a、主梁的虚位移图b、纵梁的虚位移图c、横梁的虚位移图d、两条平行线16、由主从结构的受力特点可知：附属部分的内力影响线在基本部分上a、全为零b、全为正c、全为负d、可正可负17、外伸梁上k截面内力影响线在k截面以里是全为零 b、全为正 c、全为负 d、可正可负18、由主从结构的受力特点可知：附属部分的反力影响线在基本部分上a、全为零b、全为正c、全为负d、可正可负19、结构上某量值的影响线的量纲是d、该量值的量纲/[长度]20、二、多项选择题1、简支梁c截面的剪力影响线上，c左的竖标是a，c右的竖标是b，下列论述正确的是a、a为p=1在c左时产生的c截面剪力b、b为p=1在c右时产生的c截面剪力c、a为p=1在c点时产生的c左截面剪力d、b为p=1在c点时产生的c右截面剪力e、a为p=1在c右时产生的c截面剪力标准答案 ab2、外伸梁伸臂上的截面剪力影响线是a、在该截面以外是一条斜直线b、在该截面以外是一条水平线c、在该截面以里是一条斜直线d、在该截面以里是一条水平线e、在该截面以里是零线标准答案 be3、外伸梁伸臂上的截面弯矩影响线是a、在该截面以外是一条斜直线b、在该截面以外是一条水平线c、在该截面以里是一条斜直线d、在该截面以里是一条水平线e、在该截面以里是零线标准答案 ae4、外伸梁支座反力影响线的特点是a、一条直线b、两条直线组成的折线c、两条平行线d、该支座竖标为1e、其他支座竖标为零标准答案 ade5、外伸梁支座间的截面剪力影响线是a、两条直线组成的折线b、一条直线c、两条平行线d、抛物线e、在支座处竖标为零标准答案 ce5.5、外伸梁支座处截面弯矩影响线的形状特点是a、在该支座处竖标为零b、另支座处竖标为零c、该支座以外是一条直线d、该支座以里是零线e、一条直6、外伸梁支座间的截面弯矩影响线的特点是a、在支座处竖标为零b、抛物线c、两条平行线d、两条直线组成的折线e、一条直线标准答案 ad7、下列哪些影响线在相邻节点之间必为一直线？a、静定桁架b、超静定桁架c、静定梁在节点荷载作用下d、超静定梁在节点荷载作用下e、静定刚架标准答案 abcd8、带有静定部分的超静定梁，静定部分的内力影响线的特点是a、在整个结构上都是曲线b、在整个结构上都是直线c、在静定部分上是直线d、在超静定部分上是零线e、在静定部分上是零线f、在超静定部分上是直线标准答案 cd9、带有静定部分的超静定梁，超静定部分的内力影响线的特点是a、在整个结构上都是曲线b、在整个结构上都是直线c、在静定部分上是直线d、在超静定部分上是曲线e、在静定部分上是曲线f、在超静定部分上是直线标准答案 cd10、绘制影响线的方法有a、静力法b、机动法c、力法d、力位移法e、力矩分配法标准答案 ab11、下列哪些量值的影响线是无量纲的？a、支座反力b、剪力c、弯矩d、轴力e、约束力矩标准答案 abd12、下列哪些量值的影响线是长度量纲？a、支座反力b、剪力c、弯矩d、轴力e、约束力矩标准答案 ce13、简支梁的影响线的特点是a、反力影响线是一条直线b、弯矩影响线是折线c、剪力影响线是平行线d、内力影响线是直线e、反力影响线是曲线标准答案 abc14、简支梁在直接荷载和结点荷载作用下哪些量值的影响线相同？a、左支座反力b、右支座反力c、结点处弯矩d、非结点处弯矩e、非结点处剪力标准答案 abc15、伸臂梁上哪些量值的影响线可由相应简支梁的影响线想伸臂上延伸得到？a、支座反力b、两支座间截面剪力c、两支座间截面弯矩d、伸臂上截面剪力e、伸臂上截面弯矩标准答案 abc三、判断题1、简支梁c截面弯矩影响线中k点的竖标表示p=1作用在k点时产生的k截面的弯矩。

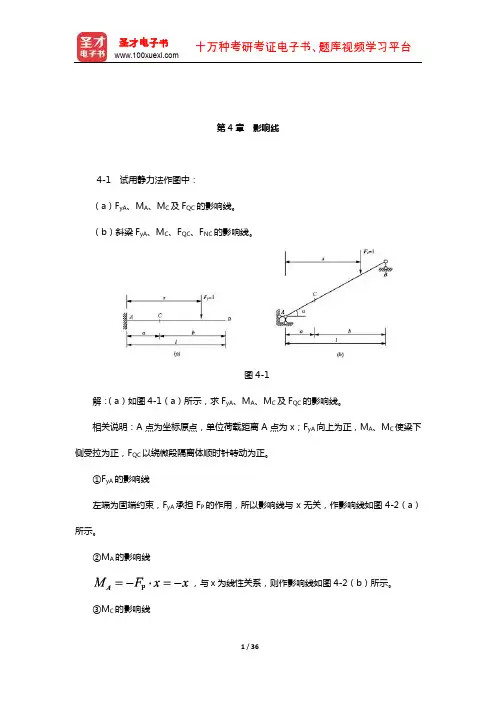

第4章影响线4-1 试用静力法作图中：（a）F yA、M A、M C及F QC的影响线。

（b）斜梁F yA、M C、F QC、F NC的影响线。

图4-1解：（a）如图4-1（a）所示，求F yA、M A、M C及F QC的影响线。

相关说明：A点为坐标原点，单位荷载距离A点为x；F yA向上为正，M A、M C使梁下侧受拉为正，F QC以绕微段隔离体顺时针转动为正。

①F yA的影响线左端为固端约束，F yA承担F P的作用，所以影响线与x无关，作影响线如图4-2（a）所示。

②M A的影响线，与x为线性关系，则作影响线如图4-2（b）所示。

③M C的影响线当荷载作用在C左边时，由固定端承担弯矩，C不受弯矩作用，为0；当荷载作用在C右边时，，则作影响线如图4-2（c）所示。

④F QC的影响线当荷载作用在C左边时，由固定端承担剪力，C点不受剪力作用；当荷载作用在C右边时，，则作影响线如图4-2（d）所示。

图4-2（b）如图4-1（b）所示，求斜梁F yA、M C、F QC及F NC的影响线。

相关说明：A点为坐标原点，单位荷载距离A点水平距离为x；F yA向上为正，M C使梁下侧受拉为正，F QC以绕微段隔离体顺时针转动为正，F NC以受拉为正。

图4-3①F yA的影响线对右端取矩，，解得；作影响线如图4-3（a）所示。

②M C的影响线与简支梁相似，荷载作用在C左边时考虑C右边的结构，计算C点弯矩；当荷载作用在C右边时考虑C左边的结构，计算C点弯矩；作影响线如图4-3（b）所示。

③F QC的影响线当荷载作用在C左边时，取右边计算：；当荷载作用在C右边时，取左边计算得；作影响线如图4-3（c）所示。

④F NC的影响线当荷载作用在C左边时，；当荷载作用在C右边时，；作影响线如图4-3（d）所示。

4-2 试用静力法作图4-4中F RA、F QB、M E、F QE、F RC、F RD、M F、F QF的影响线。

附属部分（AB）各量的影响线与简支梁相同，且在基本部分（BD）无竖距；基本部分（BD）各量的影响线在BD段与伸臂梁BD相同，在AB段为一直线。

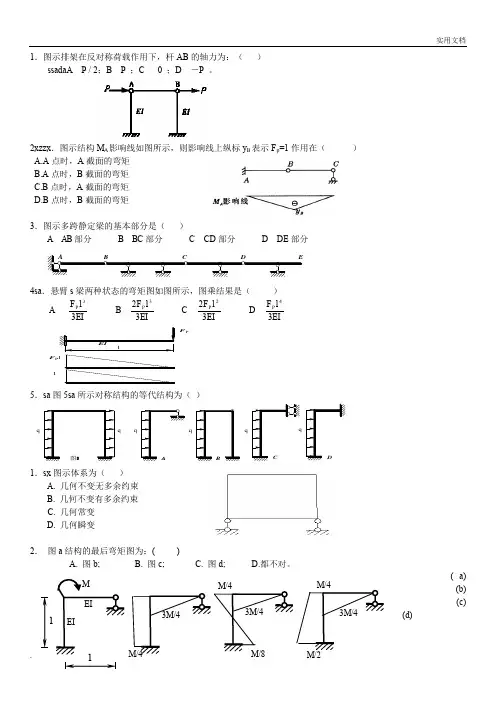

实用文档1．图示排架在反对称荷载作用下，杆AB的轴力为：（）ssadaA P / 2；B P ；C 0 ；D －P 。

2xzzx．图示结构M A影响线如图所示，则影响线上纵标y B表示F p=1作用在（）A.A点时，A截面的弯矩B.A点时，B截面的弯矩C.B点时，A截面的弯矩D.B点时，B截面的弯矩3．图示多跨静定梁的基本部分是（）A AB部分B BC部分C CD部分D DE部分A B C D E4sa．悬臂s梁两种状态的弯矩图如图所示，图乘结果是（）AEIlFP33BEIlFP323CEIlFP322DEIlFP34F PlEIF P ll5．sa图5sa所示对称结构的等代结构为（）q q图5qAqBq qC D1．sx图示体系为（）A. 几何不变无多余约束B. 几何不变有多余约束C. 几何常变D. 几何瞬变2．图a结构的最后弯矩图为：( )A. 图b;B. 图c;C. 图d;D.都不对。

( a)(b)(c)(d)l3M/4M/43M/4 3M/4M/4EIEIM3连续梁和M 图如图所示，则支座B 的竖向反力F BV 是( )A. 1.21(↑)B. 5.07(↑)C. 11.07(↓)D.17.07(↑)4．xzxzxz 图示梁A 点的竖向位移为（向下为正）：( )Ａ．F P l 3/(24EI ); B . F P l 3/(16EI ); C . 5F P l 3/(96EI ); D. 5F P l 3/(48EI ).5．图 示 结 构 ：（ ）A. ABC 段 有 内 力 ；B. ABC 段 无 内 力 ；C. CDE 段 无 内 力 ；D. 全 梁 无 内 力 。

qAB CD E2aaaa1．图1所示结构的弯矩图形状应为（ ）F P ABCD图1F P2．悬臂梁两种状态的弯矩图如图所示，图乘结果是（ ）A EI l F P 33B EI l F P 323C EI l F P 322D EIl F P 34A l /2l /2EI2EIF PF PlEIF P ll3．图5所示对称结构的等代结构为（）q q图5qAqBq qC D4．图示简支梁B截面的弯矩为（）。
