结构力学考试题及答案一、选择题1. 结构力学中，下列哪项不是结构的基本概念？A. 结构的刚度B. 结构的稳定性C. 结构的强度D. 结构的美观性答案：D2. 简支梁受均布荷载作用时，最大弯矩出现在：A. 跨中B. 支点处C. 任意截面D. 四分之三跨长处答案：A3. 在结构力学中，剪力和弯矩的方向约定为：A. 剪力向上为正，弯矩顺时针为正B. 剪力向下为正，弯矩逆时针为正C. 剪力向上为正，弯矩逆时针为正D. 剪力向下为正，弯矩顺时针为正答案：B4. 确定结构的内力分布情况通常采用的方法是：A. 能量法B. 虚功原理C. 弯矩分配法D. 刚度法答案：D5. 连续梁与简支梁相比，其特点是：A. 刚度更高B. 跨越能力更强C. 造价更低D. 所有上述选项答案：D二、填空题1. 结构力学中的__________是指结构在荷载作用下不发生位移的能力。

答案：刚度2. 结构的__________是指结构在荷载作用下不发生翻转的能力。

答案：稳定性3. 在进行结构分析时，通常首先需要确定结构的__________和反力。

答案：内力4. 结构力学中，__________是指构件截面上所有外力的集合效果。

答案：截面剪力5. 对于简支梁，当荷载作用在离支点一定距离处时，该点处的弯矩可以通过__________计算得出。

答案：剪力乘以距离三、简答题1. 请简述结构力学中的虚功原理及其应用。

答：虚功原理是指在一个平衡系统中，任何微小的位移或变形所对应的虚功等于该系统内力对该变形所做的功。

这个原理在结构力学中用于分析静不定结构，通过假设结构的位移或变形，计算出相应的虚功，然后根据虚功原理建立平衡方程，求解未知的反力或内力。

2. 描述简支梁受集中荷载作用时的弯矩图和剪力图。

答：简支梁受集中荷载作用时，弯矩图在荷载作用点会出现一个突变，即弯矩值突然增大到最大值，然后随着距离的增加逐渐减小回到零。

剪力图则显示在荷载作用点两侧的剪力值相反，一边为正值，另一边为负值，且随着距离的增加，剪力值逐渐减小到零。

结构力学复习题一、单选题1、①下图结构的自由度为。

（A）0 （B）-1 （C）-2 （D）1正确答案（B）②下图结构的自由度为。

（A）0 （B）-1 （C）-2 （D）1 正确答案（C）③下图结构的自由度为。

（A）0 （B）-1 （C）-2 （D）1 正确答案（A）④下图结构的自由度为。

（A）0 （B）-1 （C）-2 （D）1 正确答案（D）2、①分析下图所示体系的几何组成为。

（A）几何不变，无多于约束（B）几何可变（C）几何瞬变（D）几何不变，有多于约束正确答案（A）②分析下图所示体系的几何组成为。

（A）几何不变，无多于约束（B）几何可变（C）几何瞬变（D）几何不变，有多于约束正确答案（D）③分析下图所示体系的几何组成为。

（A）几何不变，无多于约束（B）几何可变（C）几何瞬变（D）几何不变，有多于约束正确答案（D）④分析下图所示体系的几何组成为。

（A）几何不变，无多于约束（B）几何可变（C）几何瞬变（D）几何不变，有多于约束正确答案（B）3、①指出下列结构的零杆个数为。

（A）2 （B）3 （C）4 （D）5正确答案（C）②指出下列结构的零杆个数为。

（A）9 （B）10 （C）11 （D）12 正确答案（C）③指出下列桁架的类型。

（A）简单桁架（B）联合桁架（C）组合桁架（D）复杂桁架正确答案（B）④指出下列桁架的类型。

（A）简单桁架（B）联合桁架（C）组合桁架（D）复杂桁架正确答案（A）⑤指出下列结构的单铰个数为。

（A）13 （B）14 （C）15 （D）16正确答案（D）4、①指出下列结构的超静定次数为。

（A）2 （B）3 （C）4 （D）5 正确答案（B）②指出下列结构的超静定次数为。

（A）2 （B）3 （C）4 （D）5 正确答案（C）③指出下列结构的超静定次数为。

（A）2 （B）3 （C）4 （D）5 正确答案（A）④指出下列结构的超静定次数为。

（A）2 （B）3 （C）4 （D）5 正确答案（B）⑤指出下列结构的超静定次数为。

结构力学题库300题一、名词解释（抽4题，每题5分）。

1、线弹性体：2、结构力学基本假设：3、影响线：4、影响量：5、一元片：6、二元片：7、二刚片法则：8、三刚片法则：9、零载法：10、梁：11、刚架：12、桁架：13、拱：14、静定结构：15、超静定结构：16、绘制桁架中“K”，“X”,“T”型组合结构并说明受力特点：17、二力构件：18、临界荷载：19、临界位置：20、危险截面：21、包络线：22、绝对最大弯矩：23、虚功原理：24、虚力原理：25、虚位移原理：26、图乘法：27、功互等定律：28、位移互等定律：29、反力互等定律：30、反力位移互等定律：31、力法方程：32、对称结构的力法方程（写三次超静定结构）33、结构正对称力正对称结构的受力、变形特点：34、结构正对称力反对称结构的受力、变形特点：35、将一般对称结构受力分解为正对称和反对称受力结构:36、奇数跨超静定结构的受力特点：37、偶数跨超静定结构的受力特点：二、判断题（抽5题，每题2分）1、在任意荷载下，仅用静力平衡方程即可确定全部反力和内力的体系是几何不变体系。

（O）2、图中链杆1和2的交点O可视为虚铰。

（X）23、在图示体系中，去掉1—5，3—5，4—5，2—5，四根链杆后，得简支梁12，故该体系为具有四个多余约束的几何不变体系。

（X）4、几何瞬变体系产生的运动非常微小并很快就转变成几何不变体系，因而可以用作工程结构。

（X）5、有多余约束的体系一定是几何不变体系。

（X）6、图示体系按三刚片法则分析，三铰共线，故为几何瞬变体系。

（O）7、计算自由度W小于等于零是体系几何不变的充要条件。

（X）8、两刚片或三刚片组成几何不变体系的规则中，不仅指明了必需的约束数目，而且指明了这些约束必须满足的条件。

（O）9、在图示体系中，去掉其中任意两根支座链杆后，所余下部分都是几何不变的。

（X）10、静定结构的全部内力及反力，只根据平衡条件求得，且解答是唯一的。

结构力学考试题及答案一、选择题1. 结构力学中，关于静定结构的表述，以下哪项是正确的？A. 静定结构的反力和内力可以通过平衡方程直接计算得出。

B. 静定结构在受载后只会产生弹性变形。

C. 静定结构的变形与载荷无关。

D. 静定结构的内力分布不受载荷位置的影响。

答案：A2. 在结构力学中，关于超静定结构的下列说法中，哪一项是错误的？A. 超静定结构的反力和内力不能仅通过平衡方程计算得出。

B. 超静定结构的内力计算需要考虑结构的几何和材料特性。

C. 超静定结构在受载后，除了弹性变形外，还可能产生塑性变形。

D. 超静定结构的内力分布与载荷位置无关。

答案：D3. 以下哪种方法不适用于求解超静定结构的内力？A. 位移法B. 力法C. 能量法D. 随机法答案：D4. 在结构力学中，剪力图和弯矩图是用来表示什么的？A. 结构的几何形状B. 结构的受力状况C. 材料的力学性能D. 结构的稳定性答案：B5. 根据欧拉-伯努利梁理论，梁的弯曲变形主要取决于哪些因素？A. 梁的长度和截面形状B. 梁的材料弹性模量和截面惯性矩C. 载荷的大小和作用位置D. 梁的支撑条件和边界约束答案：B二、填空题1. 结构力学中的__________定理指出，任何结构在受到外部载荷作用下，其变形和内力仅取决于载荷和边界条件，与结构的初始几何形状无关。

答案：虚功2. 在进行结构分析时，__________是用来描述结构在受到横向载荷作用时，抵抗弯曲变形的能力的物理量。

答案：截面模量3. 当一个结构的某一部分被移除后，如果剩余部分仍然保持稳定，那么这个结构是__________的。

答案：超静定4. 在结构力学中，__________是指结构在受到载荷作用后，其变形与载荷成正比的假设。

答案：线性弹性5. 根据__________原理，结构的变形能量等于外部载荷所做的功。

答案：能量守恒三、简答题1. 简述静定结构和超静定结构的区别。

静定结构是指在给定的支撑条件下，结构的反力和内力可以通过平衡方程直接计算得出的结构。

结构力学复习题库一、填空题1．结构通常是由若干构件连接而成。

按照结构构件的几何特征，结构可分为杆件结构、薄壁结构、实体结构等。

把外形细长，其长度比截面宽度和截面高度大得多的构件称为杆件，把由若干杆件按照一定方式连接组成的结构称为，以此为研究对象的结构力学称为经典结构力学。

结构的、和稳定性等属于结构力学最经典的研究内容。

2．结构力学以理论力学、材料力学等学科为基础，因此结构力学在研究变形体时，所采用的基本假定与材料力学中的基本假定相同，即均匀性假设、连续性假定和各向同性假定。

平面杆件结构的类型有、拱、、和组合结构。

2．根据杆件体系的几何稳定性，在忽略微小变形的前提下，任意荷载作用下几何形状及位置不能发生变化的杆件体系称为；任意荷载或某些荷载作用下几何形状及位置能发生变化的杆件体系称为；只有的体系才能作为常规的工程结构。

3．凡能减少体系自由度的装置称为约束，一根链杆因只能减少一个自由度，为一个约束，那么单铰相当于个约束，单刚结点又相当于个约束。

对于在外荷载作用下处于平衡状态一个结构，若由静力平衡方程可确定全部的约束力和内力，则称该结构为；反之，若由静力平衡方程不能确定全部的约束力和内力，则称该结构为超静定结构。

3．分析实际结构首先要经过科学的抽象，并根据实际受力、变形规律等主要因素，对结构进行合理的简化。

经简化后可以用于分析计算的模型，称为结构的计算模型。

例如可对结构与基础的连接装置即支座进行简化，平面结构的支座可简化为以下几种形式：、、和定向支座等。

4．求解超静定的最基本方法有力法、位移法，其中力法以作为基本未知量，位移法以作为基本未知量。

位移法求解的思路是“先化整为零，在集零为整”，具体处理的方法有：平衡方程法和。

5．大小、方向不变，仅作用点随时间改变（结构所产生加速度的反应与静荷载的反应相比可以忽略）的这种特殊的作用荷载称为，如行驶的车辆对桥梁的作用。

表示单位移动荷载作用下结构支座反力、内力等变化规律的图形，分别称为、影响线。

结构力学复习题及答案3：[判断题]1、(本小题2分)在竖向均布荷载作用下，三铰拱的合理轴线为圆弧线。

答案：错误4：[判断题]2、(本小题2分)几何可变体系在任何荷载作用下都不能平衡。

考参答案：错误5：[判断题]3、(本小题2分)在温度变化与支座移动因素作用下静定与超静定结构都有内力。

参考答案：错误6：[判断题]4、(本小题2分)静定结构受外界因素影响均产生内力，内力大小与杆件截面尺寸无关。

参考答案：错误7：[判断题]5、(本小题2分) 按虚荷载原理所建立的虚功方程等价于几何方程。

参考答案：正确8：[单选题]1、(本小题3分）力法的基本未知量是A：结点角位移和线位移B：多余约束力C：广义位移D：广义力参考答案：B9：[单选题]2、（本小题3分）静定结构有温度变化时A：无变形，无位移，无内力B：有变形，有位移．无内力C：有变形．有位移，有内力D：无变形．有位移，无内力参考答案：B10：[单选题]3、（本小题3分）变形体虚功原理A：只适用于静定结构B：只适用于线弹性体C：只适用于超静定结构D：适用于任何变形体系参考答案：D11：[单选题]4、（本小题3分）由于静定结构内力仅由平衡条件决定,故在温度改变作用下静定结构将A：产生内力B：不产生内力C：产生内力和位移D：不产生内力和位移参考答案：B12：[单选题]5、（本小题3分）常用的杆件结构类型包括A：梁、拱、排架等B：梁、拱、刚架等C：梁、拱、悬索结构等D：梁、刚架、悬索结构等参考答案：B1：[判断题]1、（本小题2分）有多余约束的体系一定是几何不变体系。

参考答案：错误2：[判断题]2、（本小题2分）静定结构的内力与荷载有关，而与材料的性质、截面的形状及大小无关。

参考答案：正确3：[判断题]3、（本小题2分）三个刚片由三个铰相联的体系一定是静定结构。

参考答案：错误4：[判断题]4、（本小题2分）位移法未知量的数目与结构的超静定次数有关。

参考答案：错误5：[判断题]5、（本小题2分）力矩分配法中的分配系数、传递系数与外来因素（荷载、温度变化等）有关。

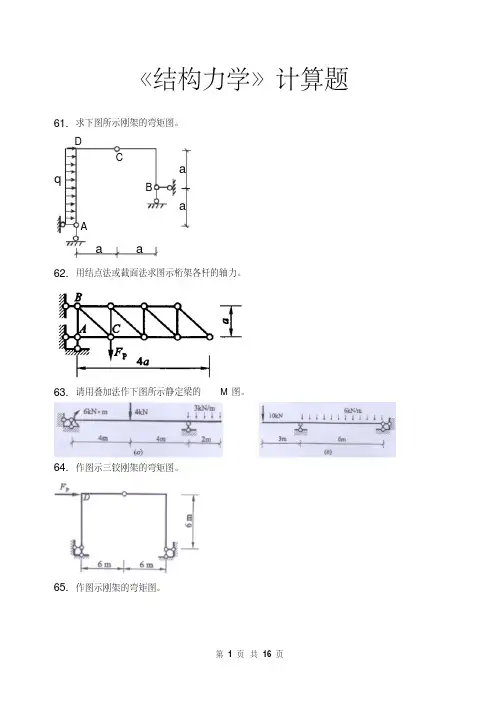

《结构力学》计算题61.求下图所示刚架的弯矩图。

a a a aqAB CD62.用结点法或截面法求图示桁架各杆的轴力。

63.请用叠加法作下图所示静定梁的M图。

64.作图示三铰刚架的弯矩图。

65.作图示刚架的弯矩图。

66.用机动法作下图中E M 、L QBF 、R QB F的影响线。

1m 2m 2m Fp 1=1m E B A 2m CD67.作图示结构F M 、QF F 的影响线。

68.用机动法作图示结构影响线LQB F F M ,。

69.用机动法作图示结构RQB C F M ,的影响线。

70.作图示结构QB F 、E M 、QE F 的影响线。

71.用力法作下图所示刚架的弯矩图。

l BD PA CllEI =常数72.用力法求作下图所示刚架的M 图。

73.利用力法计算图示结构，作弯矩图。

74.用力法求作下图所示结构的M 图,EI=常数。

75.用力法计算下图所示刚架，作M 图。

76.77.78.79.80.81.82.83.84.85.答案61.解：q ABCDF xB F yB F yAF xA 2qa 32/2qa 32/q 2a ()2/82qa 32/=/qa 22取整体为研究对象，由0AM ，得2220yBxB aF aF qa （1）(2分) 取BC 部分为研究对象，由0C M ，得yB xB aF aF ，即yB xBF F （2）(2分) 由(1)、(2)联立解得23xB yB F F qa (2分) 由0x F 有20xA xB F qa F 解得43xA F qa (1分) 由0y F 有0yA yB F F 解得23yA yB F F qa (1分) 则2224222333D yB xB M aF aF qa qa qa （）(2分)弯矩图(3分)62.解：（1）判断零杆（12根）。

（4分）（2）节点法进行内力计算，结果如图。

每个内力3分（3×3＝9分）63.解：（7分）（6分）64.解：由0B M ，626P RA F F ，即2PRA F F （）（2分）由0y F ，2P RB RA F F F （）（1分）取BE 部分为隔离体0E M ，66yB RB F F 即2P yBF F （）（2分）由0x F 得2PyAF F （）（1分）故63DEDA yA P M M F F （内侧受拉）（2分）63CB CE yB P M M F F （外侧受拉）（2分）（3分）65.解：（1）求支座反力。

2022级《结构力学》复习题及答案一、填空题：1.图示结构的超静定次数为72.图示结构，各杆的iEI都相同，用力矩分配法计算时，分配系数μAB等于0.5l3.图示桁架中A支座的竖向反力（设向上为正）为04.图示刚架，P=1在AB段移动，E处剪力FSE的影响线在E点处的竖标为-15.图示结构支座位移Δ引起的A点水平位移方向为向右6.图示对称桁架中，a杆的轴力为07.图示桁架中，零杆的根数为5根（不含支座链杆）。

8.图示刚架，各杆线刚度相同，用力矩分配法计算时，分配系数μ21=4/5，μ23=0，μ24=1/59.位移法典型方程中的系数有rij=rji的关系，它是由反力互等定理得到的结果。

10.图示桁架零杆根数为7根。

11.若三铰拱上所有截面的弯矩都等于零而且只有轴力，则这时的拱轴线称为合理拱轴线12.图示结构的动力自由度为3（不计杆件质量）。

二、单项选择题：1.图示刚架中，支座B的位移Δ引起B截面的角位移（顺时针为正）为（C)A.Δ/hB.-Δ/hC.Δ/LD.-Δ/L2.图示体系是(B)A.常变体系B.瞬变体系3.图示体系是(D)A.瞬变体系B.常变体系4.图示连续梁，力矩分配系数μBC为(A)A.2/3B.1/2C.1/3D.1/45.图示结构的超静定次数为(C)A.4B.3C.2D.16.图示桁架中A支座的竖向反力（设向上为正）为(A)A.0B.0.5PC.0PD.2P7.图示三铰刚架支座A的水平约束反力为（B)A.PB.P/4C.P/2D.3P/48.图示三铰拱，链杆AB的轴力为（以拉为正）(B)A.-P/2B.P/2C..P/4D.-P/410.位移法典型方程实质是(B)A.位移条件B.平衡条件C.物理条件D.平衡条件和位移条件12.求解位移法典型方程中的自由项R2P时，要用到(D)A.M1图B.M2图C.M3图D.MP图13、图示体系的几何组成为：（A）A.几何不变，无多余联系；B.几何不变，有多余联系；C.瞬变；D.常变14、图示桁架的零杆数目为：（D）A.6；B.7；C.8；D.9。

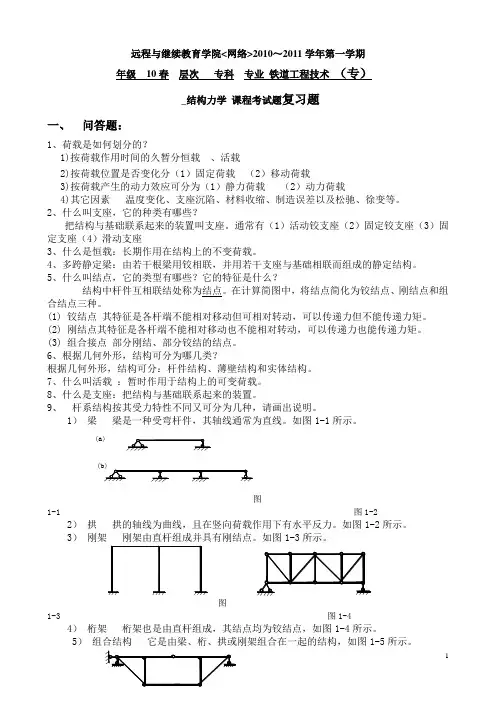

远程与继续教育学院<网络>2010～2011学年第一学期年级10春层次专科专业铁道工程技术（专）_结构力学课程考试题复习题一、问答题：1、荷载是如何划分的？1)按荷载作用时间的久暂分恒载、活载2)按荷载位置是否变化分（1）固定荷载（2）移动荷载3)按荷载产生的动力效应可分为（1）静力荷载（2）动力荷载4)其它因素温度变化、支座沉陷、材料收缩、制造误差以及松驰、徐变等。

2、什么叫支座，它的种类有哪些？把结构与基础联系起来的装置叫支座。

通常有（1）活动铰支座（2）固定铰支座（3）固定支座（4）滑动支座3、什么是恒载：长期作用在结构上的不变荷载。

4、多跨静定梁：由若干根梁用铰相联，并用若干支座与基础相联而组成的静定结构。

5、什么叫结点，它的类型有哪些？它的特征是什么？结构中杆件互相联结处称为结点。

在计算简图中，将结点简化为铰结点、刚结点和组合结点三种。

(1) 铰结点其特征是各杆端不能相对移动但可相对转动，可以传递力但不能传递力矩。

(2) 刚结点其特征是各杆端不能相对移动也不能相对转动，可以传递力也能传递力矩。

(3) 组合接点部分刚结、部分铰结的结点。

6、根据几何外形，结构可分为哪几类？根据几何外形，结构可分：杆件结构、薄壁结构和实体结构。

7、什么叫活载：暂时作用于结构上的可变荷载。

123 4图自由度：w=3m-3r 1-2r 2-r 3=3×1-3×0-2×0-1×3=0图5 W=3×4－3×1－2×5－1=－2 图6 W = 2×5 - 10 = 0图7 W = (3×2+2×2)-(3×0+2×1+8) = 012、什么叫自由度：体系运动时所具有的独立运动方式数目。

13、什么是单铰：联结两个刚片的铰。

14、自由度与几何体的关系是怎样的？任何平面体系的计算自由度，有以下三种情况：1)W>0，表明体系缺少足够的联系，肯定是几何可变的。

结构力学期末考试题库含答案一、判断题(共223小题）1。

结构的类型若按几何特征可分为平面结构和空间结构。

(A)2、狭义结构力学的研究对象是板、壳结构(B)。

3 单铰相当于两个约束。

(A) 4、单刚节点相当于三个约束。

(A)5、静定结构可由静力平衡方程确定全部约束力和内力。

A6、超静定结构可由静力平衡方程确定全部约束力和内力B。

7 无多余约束的几何不变体系是静定结构。

A 8 三刚片规则中三铰共线为可变体系。

B9 两刚片用一个单铰和一个不通过该铰的链杆组成的体系为静定结构。

A10 两刚片用一个单铰和一个不通过该铰的链杆组成的体系为超静定结构B。

11链杆相当于两个约束。

B 12 平面上的自由点的自由度为2 A13 平面上的自由刚体的自由度为3 A14 铰结点的特征是所联结各杆可以绕结点中心自由转动。

A15 有多余约束的几何不变体系是超静定结构。

A16 无多余约束的几何可变体系是超静定结构。

B17、无多余约束的几何可变体系是静定结构。

B18刚结点的特征是当结构发生变形时汇交于该点的各杆端间相对转角为零。

A19 三刚片规则中三铰共线为瞬变体系。

A20三个本身无多余约束的刚片用三个不共线的单铰两两相连，则组成的体系为静定结构。

A 21 一个刚结点相当于3个约束。

22 一个连接3个刚片的复铰相当于2个单铰。

A23 一个铰结三角形可以作为一个刚片。

A24 一个铰结平行四边形可以作为一个刚片。

B 25 一根曲杆可以作为一个刚片。

A26 一个连接４个刚片的复铰相当于2个单铰．B27 任意体系加上或减去二元体，改变体系原有几何组成性质。

B28 平面几何不变体系的计算自由度一定等于零。

B29 平面几何可变体系的计算自由度一定等于零。

B30 三刚片体系中若有1对平行链杆，其他2铰的连线与该对链杆不平行，则该体系为几何不变体系。

A31 三刚片体系中，若有三对平行链杆，那么该体系仍有可能是几何不变的。

B32 三刚片体系中，若有２对平行链杆，那么该体系仍有可能是几何不变的。

结构力学考试题及答案一、选择题（每题2分，共20分）1. 下列哪项是结构力学中静定结构的特点？A. 有多余约束B. 无多余约束C. 可以承受任何外力D. 只能承受垂直荷载答案：B2. 梁的弯矩图是通过什么方法绘制的？A. 静力平衡B. 能量守恒C. 动量守恒D. 材料力学答案：A3. 简支梁在集中荷载作用下的挠曲线形状是：A. 直线B. 抛物线C. 正弦曲线D. 双曲线答案：B4. 连续梁与简支梁相比，其内力分布的特点是：A. 更均匀B. 更集中C. 更复杂D. 更简单答案：A5. 梁的剪力图在集中荷载作用点处的变化是：A. 突变B. 渐变C. 保持不变D. 先增后减答案：A6. 梁的弯矩图在集中荷载作用点处的变化是：A. 突变B. 渐变C. 保持不变D. 先增后减答案：A7. 梁的剪力图在集中力偶作用点处的变化是：A. 突变B. 渐变C. 保持不变D. 先增后减答案：C8. 梁的弯矩图在集中力偶作用点处的变化是：A. 突变B. 渐变C. 保持不变D. 先增后减答案：A9. 对于静定梁，下列哪项说法是正确的？A. 弯矩图的形状取决于梁的边界条件B. 弯矩图的形状取决于荷载的分布C. 弯矩图的形状取决于材料的性质D. 弯矩图的形状取决于梁的形状答案：A10. 梁的剪力和弯矩之间的关系是：A. 无关B. 成正比C. 成反比D. 线性关系答案：A二、填空题（每题2分，共20分）1. 静定结构在外力作用下，其内力和位移与外力之间存在______关系。

答案：单值2. 梁的挠度计算通常采用______法。

答案：积分3. 梁的弯矩与剪力之间的关系可以用______方程表示。

答案：微分4. 在结构力学中，梁的弯矩图通常用______表示。

答案：M5. 连续梁的内力分布比简支梁更______。

答案：均匀6. 梁的剪力图在支座处的值为______。

答案：零7. 梁的弯矩图在支座处的值为______。

答案：零8. 梁的剪力图在集中荷载作用点处的变化是______。

结构力学题库300题一、名词解释（抽4题，每题5分）。

1、线弹性体：2、结构力学基本假设：3、影响线：5、一元片：6、二元片：7、二刚片法则：8、三刚片法则：9、零载法：10、梁：11、刚架：12、桁架：13、拱：14、静定结构：15、超静定结构：二、判断题（抽5题，每题2分）1、在任意荷载下，仅用静力平衡方程即可确定全部反力和内力的体系是几何不变体系。

（O）2、图中链杆1和2的交点O可视为虚铰。

（X）123453、在图示体系中，去掉1—5，3—5， 4—5，2—5，四根链杆后， 得简支梁12 ，故该体系为具有四个多余约束的几何不变体系 。

（X ）1234 56、图示体系按三刚片法则分析，三铰共线，故为几何瞬变体系。

（O ）13、图示结构||M C =0。

（O ）14、图示结构支座A 转动ϕ角，M AB = 0， R C = 0。

（O ）BCaaA2a216、图示静定结构，在竖向荷载作用下，AB 是基本部分，BC 是附属部分。

（ X ）AB C18、图示结构中，当改变B 点链杆的方向（不通过A 铰）时，对该梁的影响是轴力有变化。

（O ）ＡＢ20、图示桁架有9根零杆。

（O ）21、图示桁架有：N 1=N 2=N 3= 0。

（O ）aaaa23、图示对称桁架在对称荷载作用下，其零杆共有三根。

（ X ）24、图示桁架共有三根零杆。

（ X ）25、图示结构的零杆有7根。

（O ）二、选择题（抽4题，每题5分）3、图示体系的几何组成为 ：（A ）A ．几何不变 ，无多余约束 ；B ．几何不变 ，有多余约束 ；C ．瞬变体系 ；D ．常变体系 。

9、在径向均布荷载作用下，三铰拱的合理轴线为：（A）A．圆弧线；B．抛物线；C．悬链线；D．正弦曲线。

10、图示桁架C杆的内力是：（A）A. P ;B. －P/2 ;C. P/2 ;D. 0 。

12、图示结构N DE (拉）为：（B）A. 70kN ;B. 80kN ;C. 75kN ;D. 64kN 。

结构力学考试题及答案一、单项选择题（每题2分，共20分）1. 结构力学中，以下哪一项不是结构分析的基本任务？A. 确定结构的内力B. 确定结构的位移C. 确定结构的稳定性D. 确定结构的美观性答案：D2. 在结构力学中，以下哪一项是静定结构的特点？A. 有多余约束B. 无多余约束C. 有多余支座D. 无多余支座答案：B3. 梁在弯曲时，以下哪一项是正确的弯矩图形状？A. 直线B. 抛物线C. 正弦曲线D. 余弦曲线答案：B4. 以下哪一项不是影响结构稳定性的因素？A. 材料性质B. 几何尺寸C. 载荷大小D. 环境温度答案：D5. 在结构力学中，以下哪一项是超静定结构的特点？A. 内力可以通过平衡方程确定B. 内力不能通过平衡方程确定C. 位移可以通过平衡方程确定D. 位移不能通过平衡方程确定答案：B6. 以下哪一项是结构力学中的动力分析？A. 确定结构在静载荷作用下的内力和位移B. 确定结构在动载荷作用下的内力和位移C. 确定结构在热载荷作用下的内力和位移D. 确定结构在风载荷作用下的内力和位移答案：B7. 以下哪一项是结构力学中的塑性分析？A. 确定结构在弹性范围内的内力和位移B. 确定结构在塑性变形范围内的内力和位移C. 确定结构在断裂时的内力和位移D. 确定结构在疲劳破坏时的内力和位移答案：B8. 在结构力学中，以下哪一项是结构的几何不变性？A. 结构在任何外力作用下形状不变B. 结构在任何外力作用下形状可以改变C. 结构在任何外力作用下形状保持不变D. 结构在任何外力作用下形状可以保持不变答案：C9. 以下哪一项是结构力学中的虚功原理？A. 通过平衡方程确定结构的内力B. 通过虚设位移确定结构的内力C. 通过虚设载荷确定结构的内力D. 通过虚设速度确定结构的内力答案：B10. 在结构力学中，以下哪一项是结构的自由度？A. 结构在空间中的运动方向数B. 结构在平面中的运动方向数C. 结构在空间中的约束数D. 结构在平面中的约束数答案：B二、多项选择题（每题3分，共15分）11. 结构力学中，以下哪些因素会影响结构的内力分布？A. 材料性质B. 几何尺寸C. 载荷分布D. 支撑条件答案：ABCD12. 在结构力学中，以下哪些是静定结构？A. 单跨梁B. 双跨连续梁C. 三铰拱D. 悬索桥答案：AC13. 以下哪些是结构力学中常用的分析方法？A. 弯矩分配法B. 力矩分配法C. 虚功原理D. 能量法答案：ABCD14. 以下哪些是结构力学中的动力分析类型？A. 自由振动B. 强迫振动C. 随机振动D. 瞬态振动答案：ABCD15. 在结构力学中，以下哪些是结构的稳定性问题？A. 屈曲B. 失稳C. 振动D. 疲劳答案：AB三、填空题（每题2分，共20分）16. 结构力学中，结构的内力包括______、______和______。

院（系） 建筑工程系 学号 三明学院 姓名 .密封线内不要答题 密封……………………………………………………………………………………………………………………………………………………结构力学试题答案汇总一、选择题(每小题3分,共18分)1. 图 示 体 系 的 几 何 组 成 为 ： （ A ） A. 几 何 不 变 ， 无 多 余 联 系 ； B. 几 何 不 变 ， 有 多 余 联 系 ； C. 瞬 变 ； D. 常 变 。

（第1题） （第4题）2. 静 定 结 构 在 支 座 移 动 时 ， 会 产 生 ： （ C ）A. 内 力 ；B. 应 力 ；C. 刚 体 位 移 ；D. 变 形 。

3. 在 径 向 均 布 荷 载 作 用 下 ， 三 铰 拱 的 合 理 轴 线 为： （ B ）A ．圆 弧 线 ；B ．抛 物 线 ；C ．悬 链 线 ；D ．正 弦 曲 线 。

4. 图 示 桁 架 的 零 杆 数 目 为 ： （ D ）A. 6；B. 7；C. 8；D. 9。

5. 图 a 结 构 的 最 后 弯 矩 图 为 ： （ A ）A ．图 b ；B ．图 c ；C ．图 d ；D ．都不 对 。

6. 力 法 方 程 是 沿 基 本 未 知 量 方 向 的 ： （ C ） A ．力 的 平 衡 方 程 ； B ．位 移 为 零 方 程 ；C ．位 移 协 调 方 程 ；D ．力 的 平 衡 及 位 移 为 零 方 程 。

二、填空题（每题3分,共9分）1.从 几 何 组 成 上 讲 ， 静 定 和 超 静 定 结 构 都 是___几何不变____体 系 ， 前 者___无__多 余 约 束 而 后 者____有___多 余 约 束 。

2. 图 b 是 图 a 结 构 ___B__ 截 面 的 __剪力__ 影 响 线 。

3. 图 示 结 构 AB 杆 B 端 的 转 动 刚 度 为 ___i___, 分 配 系 数 为 ____1/8 ____, 传 递 系 数 为 ___-1__。

结构⼒学-习题集（含答案）《结构⼒学》课程习题集⼀、单选题1.弯矩图肯定发⽣突变的截⾯是（D ）。

A.有集中⼒作⽤的截⾯；B.剪⼒为零的截⾯；C.荷载为零的截⾯；D.有集中⼒偶作⽤的截⾯。

2.图⽰梁中C截⾯的弯矩是（ D ）。

4m2m4mA.12kN.m(下拉)；B.3kN.m(上拉)；C.8kN.m(下拉)；D.11kN.m(下拉)。

3.静定结构有变温时，（C）。

A.⽆变形，⽆位移，⽆内⼒；B.有变形，有位移，有内⼒；C.有变形，有位移，⽆内⼒；D.⽆变形，有位移，⽆内⼒。

4.图⽰桁架a杆的内⼒是（D）。

A.2P；B.－2P；C.3P；D.－3P。

5.图⽰桁架，各杆EA为常数，除⽀座链杆外，零杆数为（A）。

A.四根；l= a66.图⽰梁A点的竖向位移为（向下为正）（C）。

A.)24/(3EIPl； B.)16/(3EIPl； C.)96/(53EIPl； D.)48/(53EIPl。

PEIEI A l/l/2227. 静定结构的内⼒计算与（ A ）。

A.EI ⽆关；B.EI 相对值有关；C.EI 绝对值有关；D.E ⽆关，I 有关。

8. 图⽰桁架，零杆的数⽬为：（ C ）。

A.5；9. 图⽰结构的零杆数⽬为（ C ）。

A.5；B.6；C.7；D.8。

10. 图⽰两结构及其受⼒状态，它们的内⼒符合（ B ）。

A.弯矩相同，剪⼒不同；B.弯矩相同，轴⼒不同；C.弯矩不同，剪⼒相同；D.弯矩不同，轴⼒不同。

PP2EI EI EIEI 2EI EIllhl l11. 刚结点在结构发⽣变形时的主要特征是（ D ）。

A.各杆可以绕结点结⼼⾃由转动； B.不变形； C.各杆之间的夹⾓可任意改变； D.各杆之间的夹⾓保持不变。

12. 若荷载作⽤在静定多跨梁的基本部分上，附属部分上⽆荷载作⽤，则（ B ）。

A.基本部分和附属部分均有内⼒；B.基本部分有内⼒，附属部分没有内⼒；C.基本部分⽆内⼒，附属部分有内⼒；D.不经过计算，⽆法判断。

结构力学考试题及答案一、选择题（每题2分，共20分）1. 静定结构与超静定结构的区别在于：A. 结构的形状B. 结构的受力情况C. 结构的约束数量D. 结构的材料答案：C2. 力的三要素包括：A. 大小、方向、作用点B. 大小、形状、作用点C. 大小、方向、形状D. 形状、方向、作用点答案：A3. 在结构力学中，以下哪个不是基本的内力类型：A. 轴力B. 剪力C. 弯矩D. 扭矩答案：D4. 梁的弯矩与剪力之间的关系是：A. 互为线性关系B. 互为正弦关系C. 互为余弦关系D. 没有直接关系答案：A5. 根据弯矩图，以下哪个说法是正确的：A. 弯矩图的正负表示受拉或受压B. 弯矩图的正负表示顺时针或逆时针C. 弯矩图的正负表示梁的上侧或下侧D. 弯矩图的正负表示梁的左端或右端答案：B二、简答题（每题10分，共30分）6. 简述结构力学中的静定与超静定的概念。

答案：静定结构是指在已知外力作用下，结构的内力和位移可以唯一确定的结构。

而超静定结构则是指在已知外力作用下，结构的内力和位移不能唯一确定，需要通过额外的方程来求解的结构。

7. 描述梁的剪力和弯矩是如何影响梁的变形的。

答案：剪力主要影响梁的局部变形，如梁的局部弯曲或扭转。

弯矩则影响梁的整体变形，导致梁的弯曲。

剪力和弯矩的组合作用决定了梁的最终变形形状。

8. 什么是结构的稳定性？为什么结构的稳定性很重要？答案：结构的稳定性是指结构在受到外力作用时，能够保持其原有的平衡状态而不发生失稳的能力。

结构的稳定性很重要，因为它直接关系到结构的安全和使用寿命。

三、计算题（每题25分，共50分）9. 给定一根简支梁，长度为L，承受均布荷载q。

求梁的弯矩表达式。

答案：对于一根简支梁，其弯矩表达式为：\[ M(x) = \frac{qL^2}{8} - \frac{qx^2}{2} \]其中，\( x \) 是梁上任意一点到支点的距离。

10. 给定一个悬臂梁，长度为L，自由端承受一个集中力P。
