结构力学试题库

一、是非题(将判断结果填入括弧：以O表示正确，以X表示错误) (本大题共2小题，总计10分)1、(本小题4分)图示结构中DE杆的轴力。

( )2、(本小题6分)图示结构， kN·m，___侧受拉， kN·m。

二、选择题(将选中答案的字母填入括弧内)(本大题共3小题，总计14分)1、(本小题3分)力法典型方程的物理意义是：A．结构的平衡条件；B．结点的平衡条件；C．结构的变形协调条件；D．结构的平衡条件及变形协调条件。

2、(本小题5分)图示简支梁在所示移动荷载下截面K的最大弯矩值是：A.140kN·m;B.160kN·m;C.180kN·m;D.150kN·m。

( )3、(本小题6分)原结构及温度变化下的M图如下所示。

若材料的有关特性改为，且，以外侧受拉为正，则：A．；B．；C．；D．。

三、填充题(将答案写在空格内)(本大题共3小题，总计14分)1、(本小题4分)在_____________________的条件下，图示结构各杆弯矩为零。

2、(本小题5分)图a和图b所示为结构的两个状态，R与间的关系为_________。

(a)(b)3、(本小题5分)图示结构常数，在给定荷载作用下， =___________。

四、(本大题4分)分析图示体系的几何组成。

五、(本大题4分)根据位移法基本原理，草绘图示结构最后弯矩图形状为：六、(本大题6分)图示状态一与状态二，试证明功的互等定理对于该情况不成立。

(a)第一状态 (b)第二状态七、(本大题6分)试确定图示结构位移法基本未知量数目和基本结构。

两根链杆a和b需考虑轴向变形。

八、(本大题7分)求图示桁架杆1和杆2的轴力。

九、(本大题7分)用位移法作图示结构的M图，已知。

十、(本大题10分)用力法计算，并作图示结构由于支座移动引起的M图。

EI=常数，不考虑链杆的轴向变形。

十一、(本大题18分)试用力矩分配法作图示刚架的弯矩图。

一、判断题（将判断结果填入括弧：以O 表示正确，X 表示错误。

本大题共5小题，每小题2分，共10分）1．构成二元体的链杆可以是复链杆。

（ ）2。

为求联合桁架的各杆轴力，可首先求组成联合桁架各简单桁架的轴力。

（ ）3. 仅有支座位移的静定结构位移计算，如果单位广义力引起的反力均与支座位移同向，则所求位移必为正。

（ ）4． 图示对称结构在竖向对称荷载作用下，位移法求解的最少独立位移未知量个数为2。

( )5 所作出的正确影响线，必须具有正确的外形、符号和控制值。

（ ）二、单项选择题 （本大题分3小题，每小题4分，共12分）1．图示结构位移法最少未知量个数为（ ）。

A. 1； C. 2；B. 3； D. 4。

2．图示超静定刚架以去除C 支座加向上的反力为基本体系， 各杆EI 等于常数，δ11 和Δ1P 为 ( )。

A. EIδ11 ＝288；EI Δ1P ＝8640； B. EIδ11 ＝216；EI Δ1P ＝8640； C. EIδ11 ＝288；EI Δ1P ＝－8640; D. EIδ11 ＝216；EI Δ1P ＝－8640。

3. 超静定结构影响线的外形为 （ ）。

A.一定为曲线； B. 一定为折线；C. 可能为曲线，也可能为直线；D. 一定为直线。

三 . 填充题（本大题分4小题，每小题4分，共16分）1．力法方程各项的物理意义是 ,整个方程的物理意义20 kNABC10 kN/m6 m是 。

2．力矩分配法经若干轮分配、传递后能逼近真实解答的原因是 。

3．反力-位移互等定理数值和量纲都相等的原因是 。

4. 对于平行型截面单杆，在截面一侧外荷载 条件下将是零杆。

四． 计算分析题（本大题共9小题，共62分）1．（6分）将图示超静定结构通过减除约束改造成静定结构。

(不少于三种选择)2．（4分）试求图示桁架各杆轴力，各杆EA 等于常数。

3．（8分 ）试求图示抛物线（三铰拱距A 支座 5 m 的截面内力。

结构力学考试题及答案一、选择题1. 结构力学中，下列哪项不是结构的基本概念？A. 结构的刚度B. 结构的稳定性C. 结构的强度D. 结构的美观性答案：D2. 简支梁受均布荷载作用时，最大弯矩出现在：A. 跨中B. 支点处C. 任意截面D. 四分之三跨长处答案：A3. 在结构力学中，剪力和弯矩的方向约定为：A. 剪力向上为正，弯矩顺时针为正B. 剪力向下为正，弯矩逆时针为正C. 剪力向上为正，弯矩逆时针为正D. 剪力向下为正，弯矩顺时针为正答案：B4. 确定结构的内力分布情况通常采用的方法是：A. 能量法B. 虚功原理C. 弯矩分配法D. 刚度法答案：D5. 连续梁与简支梁相比，其特点是：A. 刚度更高B. 跨越能力更强C. 造价更低D. 所有上述选项答案：D二、填空题1. 结构力学中的__________是指结构在荷载作用下不发生位移的能力。

答案：刚度2. 结构的__________是指结构在荷载作用下不发生翻转的能力。

答案：稳定性3. 在进行结构分析时，通常首先需要确定结构的__________和反力。

答案：内力4. 结构力学中，__________是指构件截面上所有外力的集合效果。

答案：截面剪力5. 对于简支梁，当荷载作用在离支点一定距离处时，该点处的弯矩可以通过__________计算得出。

答案：剪力乘以距离三、简答题1. 请简述结构力学中的虚功原理及其应用。

答：虚功原理是指在一个平衡系统中，任何微小的位移或变形所对应的虚功等于该系统内力对该变形所做的功。

这个原理在结构力学中用于分析静不定结构，通过假设结构的位移或变形，计算出相应的虚功，然后根据虚功原理建立平衡方程，求解未知的反力或内力。

2. 描述简支梁受集中荷载作用时的弯矩图和剪力图。

答：简支梁受集中荷载作用时，弯矩图在荷载作用点会出现一个突变，即弯矩值突然增大到最大值，然后随着距离的增加逐渐减小回到零。

剪力图则显示在荷载作用点两侧的剪力值相反，一边为正值，另一边为负值，且随着距离的增加，剪力值逐渐减小到零。

结构力学试题一、选择题1. 结构力学中，关于静定结构的说法正确的是：A. 静定结构在受到外力作用时，会产生位移。

B. 静定结构在外力作用下，其内部的反力和内力不会改变。

C. 静定结构的支座数和约束反力数之和等于其未知反力和内力的总数。

D. 静定结构在任何情况下都不会产生振动。

答案：C2. 在结构力学中，关于材料力学性质的描述，以下哪项是错误的？A. 弹性是指材料在受力后能完全恢复原状的特性。

B. 塑性是指材料在受力后产生永久变形的特性。

C. 硬度是指材料抵抗外物硬压入其表面的能力。

D. 韧性是指材料在受力时不易断裂的特性。

答案：D（韧性是指材料在受力时能承受较大的塑性变形而不致断裂的特性。

）3. 以下哪种情况下，结构的稳定性最好？A. 结构在受到轻微扰动后能自动恢复到初始平衡位置。

B. 结构在受到较大扰动后能自动恢复到初始平衡位置。

C. 结构在受到轻微扰动后会产生较大的位移，但不会失稳。

D. 结构在受到较大扰动后会产生较大的位移，并且可能失稳。

答案：A二、填空题1. 结构力学中的__________是指结构在受到外力作用下，不发生任何变形和位移，且内部没有应力产生的状态。

答案：静定状态2. 在结构力学分析中，__________是用来描述结构在外力作用下抵抗变形的能力的物理量。

答案：刚度3. 结构的__________是指结构在受到外力作用后，能够抵抗失稳和倒塌的能力。

答案：稳定性三、简答题1. 请简述结构力学中的弯矩和剪力的区别。

答：弯矩是作用在结构上的力矩，它会导致结构产生弯曲变形。

剪力则是作用在结构上的垂直力，它会导致结构产生剪切变形。

弯矩和剪力都是内力的组成部分，但作用效果和影响的结构部位不同。

2. 描述静定结构和超静定结构的主要区别。

答：静定结构是指支座数和约束反力数之和等于其未知反力和内力的总数的结构，这种结构在受到外力作用时，不会有多余的未知量，因此称为静定。

超静定结构则是指支座数和约束反力数之和多于未知反力和内力总数的结构，这种结构需要通过特定的方法（如位移法、力法等）来求解。

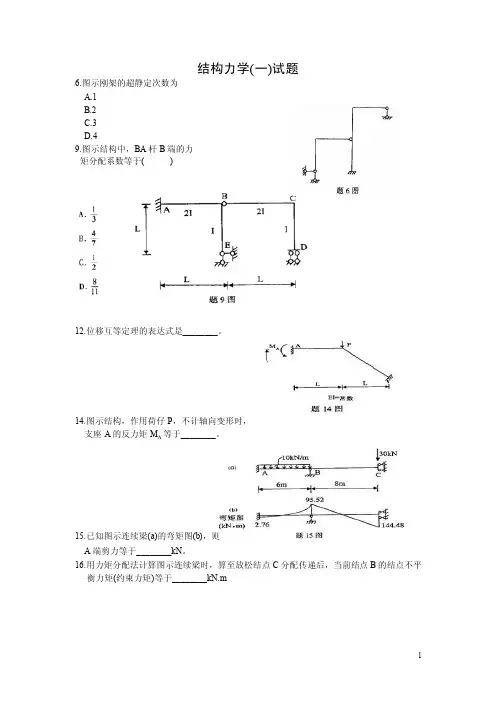

结构力学(一)试题6.图示刚架的超静定次数为A.1B.2C.3D.49.图示结构中，BA杆B端的力矩分配系数等于( )12.位移互等定理的表达式是________。

14.图示结构，作用荷仔P，不计轴向变形时，支座A的反力矩M A等于________。

15.已知图示连续梁(a)的弯矩图(b)，则A端剪力等于________kN。

16.用力矩分配法计算图示连续梁时，算至放松结点C分配传递后，当前结点B的结点不平衡力矩(约束力矩)等于________kN.m22.用力矩分配法计算图示结构，并绘弯矩图。

EI=常数25.用位移法计算图示结构，并绘弯矩图。

结构力学(二)试题7.图示结构，EI=常数，不计轴向变形，用位移法求解时，最少的基本未知量数是( ) A.2B.3C.4D.58.图示结构由A 端转角LA ∆ϕ2=和B 端线位移△产生的杆端弯矩M AB (以对杆端顺时针转为正)为( )A.-∆2L EI 6B.0C.∆2LEL 3D. 2L EI6 9.用力矩分配法计算图示刚架时，分配系数μ1A 为()A.0B.61 C.41 D.31 10.图示结构截面B 的弯矩(以对杆端顺时针转为正)等于( )A.-21qa 2B.- 41qa 2C. 41qa 2D.21qa 216.位移法以_____为基本未知量。

17.用力矩分配法计算图示结构时，结点B 的不平衡力矩(约束力矩)等于_____kN ·m 。

21.用力矩分配法计算图示结构，并作弯矩图。

25.用位移法作图示结构的M 图，并求支座Ａ的水平反力。

EI=常数。

结构力学（三）试题8．图示结构，位移法基本方程中的自由项（荷载项）R1P（顺时针为正）等于（）A．－16kN·mB．0C．16 kN·mD．32 kN·m15．在求解超静定结构的内力时，除平衡条件外，还必须考虑____________条件。

16．图示结构用位移法计算时，基本未知量的数目为____________。

结构力学-试题及答案1、一类环境中，设计使用年限为100年的钢混凝土结构的最低混凝土强度等级为（）。

A、 C25B、 C30C、 C35D、 C40答案： B2、有明显流幅的热轧钢筋屈服强度是根据下面哪一项指标确定的（）。

A、比例极限B、屈服下限C、极限抗拉强度D、屈服上限答案： B3、对于混凝土各种强度标准值之间的关系，下列哪个是正确的（）。

A、 ftk＞fck＞fcu.kB、 fcu.k＞ftk＞fckC、 fcu.k＞fck＞ftkD、 fck＞fcu.k＞ftk答案： C4、以下属于偶然荷载的是（）A、结构自重B、风荷载C、地震D、吊车荷载答案： C5、混凝土的强度等级越高，黏结强度（）A、越大B、越小C、不变D、没有规律答案： A6、以下砖墙与墙厚对应错误的是（）A、半砖（120mm）B、 1砖（240mm）C、 1.5砖（365mm）D、 2砖（490mm）答案： C7、对截面相同且混凝土强度等级相同的梁，下列梁中承载力最高的是（）。

A、超筋梁B、适筋梁C、少筋梁D、素混凝土梁答案： A8、受弯混凝土构件，若其纵筋配筋率小于最小配筋率，我们一般称之为( )。

A、适筋梁B、少筋梁C、超筋梁D、无腹筋梁答案： B9、适筋梁的破坏特征是( )。

A、破坏前无明显的预兆B、受压钢筋先屈服，后压区混凝土被压碎C、是脆性破坏(是延性破坏)D、受压钢筋未屈服，压区混凝土被压碎答案： D10、影响砖砌体抗压强度的因素有( )。

A、砂浆的强度等级是影响砌体抗压强度的主要因素B、砂浆的品种对砌体的抗压强度没有影响C、提高砖的厚度可以提高砌体的抗压强度D、砌筑质量好坏对砌体强度没有影响答案： C11、现浇梁式楼梯踏步板的配筋需按计算确定，且每一级踏步受力钢筋不得少于（）。

A、2Φ6B、1Φ6C、2Φ8D、1Φ8答案： A12、当梁的跨度为4~6m时，其架立钢筋的直径不小于（）。

A、 8mmB、 10mmC、 12mmD、 14mm答案： B13、板的受力钢筋间距，当板厚h≤150mm时，不应大于（）。

结构力学试题及答案一、选择题1. 以下哪种情况下，梁的弯矩图不会发生突变？A. 集中力作用点B. 集中力偶作用点C. 铰链反作用力作用点D. 悬挂点答案：C2. 连续梁与简支梁相比，其特点是：A. 刚度更大B. 弯矩分布更均匀C. 受力更为复杂D. 所有上述选项答案：D3. 在结构力学中，剪力和弯矩的关系是：A. 剪力的积分得到弯矩B. 弯矩的微分得到剪力C. 剪力和弯矩相互独立D. 剪力是弯矩的函数答案：B4. 确定结构的稳定性通常需要考虑哪些因素？A. 材料性质B. 几何形状C. 载荷大小D. 所有上述选项答案：D5. 动态荷载对结构的影响主要体现在：A. 引起结构振动B. 改变结构的应力分布C. 影响结构的使用寿命D. 所有上述选项答案：D二、填空题1. 在结构力学中，________是用来描述梁在受到载荷时抵抗弯曲变形的能力的物理量。

答案：抗弯刚度2. 当一个结构体系受到外部载荷作用时，其内部会产生两种基本类型的内力：________和________。

答案：轴力；剪力3. 在进行结构分析时，通常需要考虑材料的________和________两种力学行为。

答案：弹性；塑性4. 结构的静定性分析主要依赖于________原理和________原理。

答案：平衡；兼容性5. 对于简支梁，其最大弯矩出现在________。

答案：跨中的支点附近三、简答题1. 请简述梁的弯曲变形特点及其影响因素。

答：梁的弯曲变形是指在梁受到横向载荷作用时，梁身产生弯曲的现象。

其特点是梁的变形曲线通常呈抛物线形状，且在支点附近变形最小，在跨中附近变形最大。

影响因素包括载荷大小、梁的长度、截面形状、材料的弹性模量等。

2. 描述剪力图和弯矩图的基本绘制步骤。

答：剪力图和弯矩图的绘制步骤通常包括：确定梁的支撑条件和载荷分布；根据梁的受力情况，计算各段梁的剪力和弯矩；根据计算结果，绘制剪力图和弯矩图。

剪力图表示沿梁长度方向剪力的变化情况，弯矩图表示弯矩随梁长度方向的变化情况。

结构力学考试试题一、选择题（每题2分，共20分）1. 结构力学中，下列哪一项不是静定结构的特点？A. 支反力与外荷载对应B. 内力可以通过几何组成分析确定C. 内力与外荷载有唯一关系D. 内力可以通过静力平衡条件直接计算2. 在连续梁中，最大弯矩通常出现在：A. 梁的中点B. 梁的支点C. 梁的自由端D. 梁的固定端3. 根据弯矩分配法，当分配弯矩与实际弯矩相等时，该点的弯矩：A. 保持不变B. 增加C. 减少D. 无法确定4. 在结构力学中，剪力和弯矩的关系是：A. 互不影响B. 相互独立C. 相互关联D. 互为因果5. 对于一个悬臂梁，当其自由端受到向下的集中力作用时，其固定端的支反力：A. 向上B. 向下C. 为零D. 无法确定6. 在结构力学中，影响结构内力的最主要因素是：A. 材料性质B. 荷载大小C. 结构形式D. 支撑条件7. 对于一个静定平面桁架，当荷载增加时，其内力：A. 保持不变B. 增加C. 减少D. 无法确定8. 在结构力学分析中，虚功原理可以用来：A. 计算支反力B. 计算内力C. 判断结构稳定性D. 计算位移9. 对于一个静定平面刚架，其弯矩图通常是：A. 线性的B. 非线性的C. 与荷载图相同D. 与荷载图相反10. 在结构力学中，下列哪一项不是影响结构稳定性的因素？A. 荷载类型B. 材料弹性模量C. 结构几何尺寸D. 施工精度二、简答题（每题5分，共30分）11. 简述结构力学中静定结构与超静定结构的区别。

12. 说明弯矩、剪力和轴力之间的关系。

13. 解释什么是弯矩分配法，并简述其基本步骤。

14. 结构的稳定性和强度有什么区别？15. 描述连续梁的内力分析过程。

16. 在结构力学中，为什么要进行荷载组合分析？三、计算题（每题10分，共50分）17. 计算下图所示的静定平面桁架的支反力和各杆件的轴力。

18. 对于一个悬臂梁，其自由端有一个大小为P的集中力作用，计算其在距固定端a处的弯矩和剪力。

结构力学考试题及答案一、选择题1. 结构力学研究的是什么？A. 横截面形状B. 结构设计C. 结构变形和受力关系D. 断裂力学2. 在静力平衡条件下，一个受力结构的总力和总力矩是否为零？A. 是B. 否3. 弹性力学的基本假设是什么？A. 结构材料是均匀、各向同性的B. 结构受力状态是非线性的C. 结构的变形是正比于外力作用下的D. 结构的变形只能是线弹性的4. 一根悬臂梁在悬臂端受到的弯矩最大是在哪个位置？A. 梁的中点B. 梁的一端C. 梁的两端之间的某个位置D. 梁的支点处5. 刚度是衡量什么物理量的指标？A. 应变B. 位移C. 力D. 弯矩二、填空题1. 弹性模量是材料的________力学性质。

2. 杆件在轴向受力作用下长度发生变化的现象称为________。

3. 当材料达到屈服强度时，它会发生________变形。

4. 对于相同截面积的杆件，材料弹性模量越大，其刚度________。

5. 纤维增强复合材料的强度主要取决于________的方向。

三、计算题1. 一个长度为3m、截面积为0.1m²的悬臂梁，承受均匀分布在梁上的荷载为1000N/m。

求最大弯矩和最大挠度。

2. 一根长度为4m的梁，在其一端受到1000N的力作用。

已知该梁的截面积为0.2m²，弹性模量为200GPa。

求梁在作用力作用下的最大挠度和梁的变形方程。

四、解答题1. 简述静力平衡条件的基本原理。

2. 概述结构力学的基本理论。

五、答案选择题：1. C2. A3. A4. D5. B填空题：1. 力学2. 轴向变形3. 塑性4. 越大5. 纤维计算题：1. 最大弯矩：900 N·m，最大挠度：0.05 m2. 最大挠度：0.02 m，梁的变形方程：y = 0.0005x³ + 0.0025x² + 0.002x解答题：1. 静力平衡条件要求一个结构在受力时总力和总力矩为零。

结构力学相关知识考试题（附参考答案）一、单选题（共80题，每题1分，共80分）1、擅自存放易燃易爆品是（）红线。

A、维保B、行车C、通用D、客运正确答案：C2、施工负责人负责（）、恢复设备状态A、出清作业区域B、跟踪施工过程C、跟进技术方案D、检查工作进度正确答案：A3、地铁车站按功能划分，可分为一般车站和（）。

A、地下站B、地面站C、换乘车站D、高架站正确答案：C4、自然周为周期编制的计划，作为月计划的补充，未纳入月计划的周期性、日常维保作业及临时生产安排等施工，申报（）A、日补充计划B、月计划C、周计划D、临时补修计划正确答案：C5、疏散平台（）侵入限界。

A、允许B、可以C、不得D、应该正确答案：C6、（）负责区间疏散平台及其附属的扶手栏杆和钢楼梯等。

A、机电专业B、轨道专业C、轨道委外D、土建专业正确答案：D7、人员进入有气体灭火保护的房间内，应将气体灭火状态转为（）A、半自动B、常开C、手动D、自动正确答案：C8、运营期间，模板、混凝土掉块落至钢轨上，进入轨行区，申请利用行车间隔将异物（）A、取出B、放在疏散平台上C、固定D、破碎正确答案：A9、车站由（）、站台层、出入口、风道、风亭、应急疏散通道等组成。

A、站厅层B、COCCC、盾构D、OCC正确答案：A10、盾构区间由（）拼装而成，含有以下部件/构造：螺栓、注浆孔、嵌缝等。

A、预制混凝土管片B、预制混凝土衬砌C、现浇衬砌D、现浇混凝土管片正确答案：A11、黄色预警为单次监测变形值和总变形值或双控指标达到控制值的2/3，或双控指标之一达到控制值的（），而且有新的变化出现的情况。

A、0.7B、0.85C、0.9D、0.8正确答案：B12、轨行区在地面及以上时，可能会存在部分区域有抛物落物至区间影响行车安全的隐患，为消除隐患，一般会在该区域安装（）A、防抛落物棚B、支架C、接触网D、声屏障正确答案：A13、道床下积水导致道床起拱常用的工器具不包括（）A、水准仪+塔尺B、木塞C、注浆机D、环氧树脂正确答案：B14、区域应急抢险队伍原则上须满足“运营时间段分钟响应到位A、30B、20C、10D、40正确答案：A15、边坡挡墙日常巡检周期是（）。

将三刚片组成无多余约束的几何不变体系，必要的约束数目是几个A.4B.5C.6D.3回答错误!正确答案： C支座移动对静定结构会产生A.支座反力B.变形C.内力D.位移回答错误!正确答案： D在互等定理中δ21＝δ12，A.δ12B.δ31C.δ22D.δ11回答错误!正确答案： A外伸梁上K截面内力影响线在K截面以里是A.可正可负B.全为正C.全为负D.回答错误!正确答案： D对结构进行刚度计算的目的，是为了保证结构A.不发生刚体运动B.既经济又安全C.美观实用D.不致发生过大的变形以至于影响正常的使用回答错误!正确答案： D外伸梁支座反力影响线形状特征是A.抛物线B.一条直线C.两条平行线两条直线组成的折线回答错误!正确答案： B板的厚度A.远远小于它的长和宽B.等于它的长和宽C.与它的长和宽是同一量级的D.远远大于它的长和宽回答错误!正确答案： A桁架计算的截面法所选分离体包含几个结点A.两个或两个以上B.单个C.无穷多个D.只能有两个回答错误!正确答案： A在力法典型方程中，恒大于零的是A.自由项B.付系数C.主系数D.右端项回答错误!正确答案： C在超静定结构中，若增大某局部的刚度EA，则其余部分的内力将A.减小B.不变可能增大也可能减小D.增大回答错误!正确答案： A当简谐荷载作用于有阻尼的单自由度体系质点上时，若荷载频率远远大于体系的自振频率时，则此时与动荷载相平衡的主要是A.阻尼力B.弹性恢复力C.惯性力D.重力回答错误!正确答案： C如果体系的阻尼增大，下列论述错误的是A.位移和简谐荷载的相位差变大动力系数的绝对值减小C.自由振动的振幅衰减速度加快D.自振周期减小回答错误!正确答案： D单跨超静定斜梁在竖向荷载作用下的弯矩＝A.相应的超静定竖向梁的弯矩B.相应的静定水平梁的弯矩C.相应的超静定水平梁的弯矩D.相应的静定梁的弯矩回答错误!正确答案： C支座移动对静定结构会产生A.B.内力C.支座反力D.变形回答错误!正确答案： A固定铰支座有几个约束？A.四个B.一个C.三个D.两个回答错误!正确答案： D用铰来连接四个刚片的结点叫什么？单铰结点B.不完全铰结点C.复铰结点D.组合结点回答错误!正确答案： C去掉一个定向支座，相当于去掉几个约束？A.2B.3C.4D.1回答错误!正确答案： A梁在荷载作用下的位移主要是由什么变形产生的？A.剪切变形B.弯曲变形C.轴向变形D.扭转变形回答错误!正确答案： B三刚片组成无多余约束的几何不变体系，其联结方式是A.以三对平行链杆相联B.以不在一条线上三个铰相联C.以任意的三个铰相联D.以三个无穷远处的虚铰相联回答错误!正确答案： B在梁的弯矩图发生突变处作用有什么外力？A.无外力B.集中力偶C.横向集中力D.轴向外力回答错误!正确答案： BA端固定B端铰支的等截面超静定梁，已知固定端的转角为θA，下列结论错误的是A.MA＝3iθAB.QBA＝0C.MB＝0D.QAB＝－3iθA/l回答错误!正确答案： B与力法方程中的系数δki互等的系数是A.δikB.ΔkiC.δiiD.δkk回答错误!正确答案： A单自由度体系在简谐荷载作用下，下列哪种情况内力与位移的动力系数相同？A.荷载作用在质点上与质点运动方向垂直B.荷载不作用在质点上C.均布荷载作用D.惯性力与荷载共线回答错误!正确答案： D简支梁C截面弯矩影响线中K点的竖标表示P＝1作用在A.C点时产生的K截面的弯矩B.K点时产生的C截面的弯矩C.K点时产生的K截面的弯矩D.C点时产生的C截面的弯矩回答错误!正确答案： B带有静定部分的超静定梁，超静定部分的内力影响线的特点是A.在静定部分上是曲线，在超静定部分上是直线B.在静定部分上是直线，在超静定部分上是曲线C.在整个结构上都是直线D.在整个结构上都是曲线回答错误!正确答案： B两刚片用一个单铰和过该铰的一根链杆相连组成A.瞬变体系B.有两个多余约束的几何不变体系C.有一个自由度和一个多余约束的可变体系D.无多余约束的几何不变体系回答错误!正确答案： A具有集中质量的体系，其动力计算自由度A.小于其集中质量数B.大于其集中质量数C.等于其集中质量数D.以上都有可能回答错误!正确答案： D超静定结构支座移动时，如果刚度增大一倍则A.内力和位移都不变B.内力缩小一倍、位移也缩小一倍C.内力也缩小一倍、而位移不变D.内力也增大一倍、而位移不变回答错误!正确答案： D三铰拱的水平推力与下列那个因素无关？A.跨度B.拱轴线形状矢高D.荷载回答错误!正确答案： B固定端支座有几个约束反力分量？A.一个B.三个C.两个D.四个回答错误!正确答案： B应用虚功原理时，其中位移状态应当满足什么条件？A.约束和连续B.C.约束D.平衡回答错误!正确答案： A温度变化对静定结构会产生A.弯矩B.剪力C.位移和变形D.轴力回答错误!正确答案： C带有静定部分的超静定梁，静定部分的反力影响线的特点是A.在整个结构上都是直线在整个结构上都是曲线C.在静定部分上是直线，在超静定部分上是零线D.在静定部分上是零线，在超静定部分上是直线回答错误!正确答案： C当远端为滑动支座时，传递系数等于A.1B.C.-1D.0.5回答错误!正确答案： C固定铰支座有几个约束反力分量？A.B.四个C.一个D.两个回答错误!正确答案： D去掉一个固定端支座，相当于去掉几个约束？A.3B.4C.5D.2回答错误!正确答案： A杆系结构中的构件的长度等于截面的高和宽B.远远大于截面的高和宽C.与截面的高和宽是同一量级D.远远小于截面的高和宽回答错误!正确答案： B如果位移法基本体系的附加约束中的反力（矩）等于零，则A.基本体系就与原结构受力一致，但变形不一致。

. .word . .院（系） 建筑工程系 学号 三明学院 姓名 .密封线内不要答题 密封……………………………………………………………………………………………………………………………………………………结构力学试题答案汇总一、选择题(每小题3分,共18分)1. 图 示 体 系 的 几 何 组 成 为 ： （ A ） A. 几 何 不 变 ， 无 多 余 联 系 ； B. 几 何 不 变 ， 有 多 余 联 系 ； C. 瞬 变 ； D. 常 变 。

（第1题） （第4题）2. 静 定 结 构 在 支 座 移 动 时 ， 会 产 生 ： （ C ）A. 力 ；B. 应 力 ；C. 刚 体 位 移 ；D. 变 形 。

3. 在 径 向 均 布 荷 载 作 用 下 ， 三 铰 拱 的 合 理 轴 线 为： （ B ）A ．圆 弧 线 ；B ．抛 物 线 ；C ．悬 链 线 ；D ．正 弦 曲 线 。

4. 图 示 桁 架 的 零 杆 数 目 为 ： （ D ）A. 6；B. 7；C. 8；D. 9。

5. 图 a 结 构 的 最 后 弯 矩 图 为 ： （ A ）A ．图 b ；B ．图 c ；C ．图 d ；D ．都不 对 。

6. 力 法 方 程 是 沿 基 本 未 知 量 方 向 的 ： （ C ） A ．力 的 平 衡 方 程 ； B ．位 移 为 零 方 程 ；C ．位 移 协 调 方 程 ；D ．力 的 平 衡 及 位 移 为 零 方 程 。

. .word . .二、填空题（每题3分,共9分）1.从 几 何 组 成 上 讲 ， 静 定 和 超 静 定 结 构 都 是___几何不变____体 系 ， 前 者___无__多 余 约 束 而 后 者____有___多 余 约 束 。

2. 图 b 是 图 a 结 构 ___B__ 截 面 的 __剪力__ 影 响 线 。

3. 图 示 结 构 AB 杆 B 端 的 转 动 刚 度 为 ___i___, 分 配 系 数 为 ____1/8 ____, 传 递 系 数 为 ___-1__。

1．（一）图示排架在反对称荷载作用下，杆AB 的轴力为：（）ssadaAP / 2；BP ；C 0 ；D －P 。

2xzzx ．图示结构M A 影响线如图所示，则影响线上纵标y B 表示F p =1作用在（ ） A.A 点时，A 截面的弯矩 B.A 点时，B 截面的弯矩 C.B 点时，A 截面的弯矩 D.B 点时，B 截面的弯矩3．图示多跨静定梁的基本部分是（ ）AAB 部分 BBC 部分 CCD 部分 DDE 部分ABCDE4sa ．悬臂s 梁两种状态的弯矩图如图所示，图乘结果是（ ）A EI l F P 33B EI l F P 323C EIl F P 322D EI l F P 34 F PlEIF P l l5．sa 图5sa 所示对称结构的等代结构为（ ）q q 图5q A q B q qC D1．sx 图示体系为（ ）A.几何不变无多余约束B.几何不变有多余约束C.几何常变D.几何瞬变2． 图a 结构的最后弯矩图为：( )A. 图b;B. 图c;C. 图d;D.都不对。

( a) (b) (c) (d)3连续梁和M 图如图所示，则支座B 的竖向反力F BV 是( )llM /4 3M /4M /43M /43M /4M /4M /8 M /2EIEIMA.1.21(↑)B.5.07(↑)C.11.07(↓)D.17.07(↑)4．xzxzxz 图示梁A 点的竖向位移为（向下为正）：( )Ａ．F P l 3/(24EI ); B . F P l 3/(16EI ); C . 5F P l 3/(96EI ); D. 5F P l 3/(48EI ).5．图示结构：（ ）A. ABC 段有内力；B. ABC 段无内力；C. CDE 段无内力；D. 全梁无内力。

AB CD 2aaaa1．图1所示结构的弯矩图形状应为（ ）F P ABCD图1F P2．悬臂梁两种状态的弯矩图如图所示，图乘结果是（ ）A EI l F P 33B EI l F P 323C EIl F P 322D EI l F P 34 F PlEIF P l l3．图5所示对称结构的等代结构为（ ）A l /2l /2EI2EIF Pq q图5q A q B q qC D4．图示简支梁B 截面的弯矩为（ ）。

一、选择题（每小题3分，共18分)1. 图示体系的几何组成为：（ )A. 几何不变,无多余联系；B. 几何不变，有多余联系；C. 瞬变；D。

常变。

2。

静定结构在支座移动时，会产生:( ）A. 内力；B. 应力；C. 刚体位移； D。

变形。

3. 在径向均布荷载作用下，三铰拱的合理轴线为：（）A．圆弧线； B．抛物线； C．悬链线; D．正弦曲线。

4. 图示桁架的零杆数目为：（）A。

6; B. 7； C。

8； D。

9.5. 图 a 结构的最后弯矩图为：（）A．图 b； B．图 c ； C．图 d ； D．都不对.6。

力法方程是沿基本未知量方向的：（）A．力的平衡方程; B．位移为零方程;C．位移协调方程; D．力的平衡及位移为零方程.二、填空题(每题3分,共9分)1.从几何组成上讲，静定和超静定结构都是_________体系，前者_________多余约束而后者_____________多余约束。

2。

图 b 是图 a 结构 ________ 截面的 _______ 影响线。

3. 图示结构 AB 杆 B 端的转动刚度为 ________，分配系数为 ________，传递系数为 _____。

三、简答题（每题5分，共10分)1.静定结构内力分析情况与杆件截面的几何性质、材料物理性质是否相关?为什么？2。

影响线横坐标和纵坐标的物理意义是什么？四、计算分析题，写出主要解题步骤(4小题，共63分）1。

作图示体系的几何组成分析(说明理由）,并求指定杆1和2的轴力。

（本题16分）2.作图示结构的M图.（本题15分）3。

求图示结构Ａ、Ｂ两截面的相对转角，EI＝常数.（本题16分)4。

用位移法计算图示结构，并作M图，E = 常数.(本题16分)说明：请将答案写在答题纸上。

一、选择题题号1234 5 6答案二、填空题1。

2。

3.三、简答题答案及评分标准一、选择题(每小题3分，共18分）1. A；2. C； 3。

A； 4。

结构力学一、选择题1、下图哪种不属于拱结构（）2、区别拱和梁的主要标志是（）A、杆轴线的形状B、弯矩和剪力的大小C、在竖向荷载作用下是否产生水平推力D、是否具有合理轴线3、4、力法的基本未知量是（）A、多余未知力B、支座反力C、角位移D、独立的结点线位移5、（和小宇给的图片不太一样）6、图示结构位移法方程中的系数r11=( )A、8iB、10iC、9iD、11i7、结构某一截面某一内力影响线将（B ）改变A、随实际荷载B、不随实际荷载C、因坐标系的不同选择D、随实际荷载数值8、（ C ）A、L/2B、LC、0D、-L/29、等截面直杆AB的A端的转动刚度S AB:( D )。

A．仅与杆件的线刚度有关； B．仅与杆两端的支承情况有关；C．与杆件的线刚度及荷载情况有关； D．与杆件的线刚度及两端支承情况有关10、11、如下图所示，位移法典型方程中的系数K33等于（）A 、12EI/L的立方B、24EI/L的立方C、48 EI/L的立方D、36 EI/L的立方12、下列说法正确的是（）A、几何可变体系一定无多余联系B、静定结构一定无多余联系C、结构的制造误差不会产生内力D、有多余联系的体系是超静定结构13、影响线的基线应当与（）A、梁轴线平行B、梁轴线垂直C、单位力的作用线垂直D、单位力的作用线平行14、等截面直杆的弯矩传递系数C与下列什么因素有关？（）A 荷载B 线刚度C 材料的性质D 远端支承15、图示结构，i为线刚度。

AB杆的B端转动刚度(劲度)值为：（）A.1B.3C.4D.716、下列那一条不是图乘法求位移的适用条件？（D ）A. EI为常数B. 两个弯矩图至少有一个为直线C. 直杆D. 两个弯矩图都必须为直线（Mp 和M ）17、静定结构有温度变化时（B ）A：无变形，无位移，无内力B：有变形，有位移．无内力C：有变形．有位移，有内力D：无变形．有位移，无内力18、图(a)为结构在荷载作用下的弯矩图，当求C点水平位移Δch时，为使计算最简便，所选用的单位虚力状态应是( D )19、力法方程中的系数δki表示的是基本结构由（ B ）。

结构力学考试题及答案一、选择题（每题2分，共20分）1. 静定结构与超静定结构的区别在于：A. 结构的形状B. 结构的受力情况C. 结构的约束数量D. 结构的材料答案：C2. 力的三要素包括：A. 大小、方向、作用点B. 大小、形状、作用点C. 大小、方向、形状D. 形状、方向、作用点答案：A3. 在结构力学中，以下哪个不是基本的内力类型：A. 轴力B. 剪力C. 弯矩D. 扭矩答案：D4. 梁的弯矩与剪力之间的关系是：A. 互为线性关系B. 互为正弦关系C. 互为余弦关系D. 没有直接关系答案：A5. 根据弯矩图，以下哪个说法是正确的：A. 弯矩图的正负表示受拉或受压B. 弯矩图的正负表示顺时针或逆时针C. 弯矩图的正负表示梁的上侧或下侧D. 弯矩图的正负表示梁的左端或右端答案：B二、简答题（每题10分，共30分）6. 简述结构力学中的静定与超静定的概念。

答案：静定结构是指在已知外力作用下，结构的内力和位移可以唯一确定的结构。

而超静定结构则是指在已知外力作用下，结构的内力和位移不能唯一确定，需要通过额外的方程来求解的结构。

7. 描述梁的剪力和弯矩是如何影响梁的变形的。

答案：剪力主要影响梁的局部变形，如梁的局部弯曲或扭转。

弯矩则影响梁的整体变形，导致梁的弯曲。

剪力和弯矩的组合作用决定了梁的最终变形形状。

8. 什么是结构的稳定性？为什么结构的稳定性很重要？答案：结构的稳定性是指结构在受到外力作用时，能够保持其原有的平衡状态而不发生失稳的能力。

结构的稳定性很重要，因为它直接关系到结构的安全和使用寿命。

三、计算题（每题25分，共50分）9. 给定一根简支梁，长度为L，承受均布荷载q。

求梁的弯矩表达式。

答案：对于一根简支梁，其弯矩表达式为：\[ M(x) = \frac{qL^2}{8} - \frac{qx^2}{2} \]其中，\( x \) 是梁上任意一点到支点的距离。

10. 给定一个悬臂梁，长度为L，自由端承受一个集中力P。

力学结构期末复习单选一、单选题1、刚体在自然界中并不存在，只是一种抽象化的（）。

[单选题] *A、数学模型B、物理模型C、力学模型(正确答案)D、化学模型2、作用在刚体上的力，可沿其作用线移动到刚体上的另一点，而不改变其作用效果，这是（）。

[单选题] *A、二力平衡公理B、加减平衡力系公理C、力的可传性原理(正确答案)D、作用力与反作用力公理3、平面汇交力系平衡的必要和充分条件是（）。

[单选题] *A、合力不等于零B、合力偶矩等于零C、合力等于零(正确答案)D、合力偶矩不等于零4、试指出下列哪些力属于作用在构件上的外力（）。

[单选题] *A、重力（即自重）和轴力B、重力和约束反力(正确答案)C、剪力和约束反力D、轴力和剪力5、平面汇交力系独立的平衡方程数目是（）。

[单选题] *A、一个B、两个(正确答案)C、三个D、四个6、力和力偶对物体的作用效应，下列哪种说法是正确的（ C ）。

[单选题] *A、力只能使物体移动B、力偶只能使物体移动(正确答案)B、力可以使物体移动和转动 D、力和力偶都能使物体移动和转动7、关于力和力的投影，下列哪种说法是正确的（）。

[单选题] *A、力是矢量，力的投影是代数量(正确答案)B、力是代数量，力的投影是矢量C、力和力的投影都是矢量D、力和力的投影都是代数量8、固定端支座一般有（）个支座反力。

[单选题] *A、一个B、两个C、三个(正确答案)D、四个9、两个力偶等效的条件是（）。

[单选题] *A、力偶矩相等B、力偶臂相等C、两力偶的力相等D、力偶矩相等转向相同(正确答案)10、平面一般力系有（）个独立的平衡方程。

[单选题] *A、一个B、两个C、三个(正确答案)D、四个11、力矩和力偶的单位是（）。

[单选题] *A、牛顿（N）B、米（m）C、牛顿˙米（N˙m）(正确答案)D、公斤˙米（kg˙m）12、由合力投影定力知:合力在某一轴上的投影，等于各分力在同一轴上投影的（）。

1．图示排架在反对称荷载作用下，杆的轴力为：（ ）P / 2；B P ；C 0 ；D －P 。

2．图示结构影响线如图所示，则影响线上纵标表示1作用在（ ） 点时，A 截面的弯矩 点时，B 截面的弯矩 点时，A 截面的弯矩 点时，B 截面的弯矩3．图示多跨静定梁的基本部分是（ ）A 部分B 部分C 部分D 部分ABCDE4．悬臂s 梁两种状态的弯矩图如图所示，图乘结果是（ ）AEIl F P 33BEIl F P 323CEI l F P 322DEIl F P 34F PlEIF P l l5．图5所示对称结构的等代结构为（ ）q q 图5q A q B q qC D1．图示体系为（ ）A. 几何不变无多余约束B. 几何不变有多余约束C. 几何常变D. 几何瞬变2． 图a 结构的最后弯矩图为：( )A.图b;B. 图c;C. 图d;D.都不对。

( a) (b) (c) (d)3连续梁和M 图如图所示，则支座B 的竖向反力是( )A. 1.21(↑)B. 5.07(↑)C. 11.07(↓)D.17.07(↑)l34 434 34 482M4．图示梁A点的竖向位移为（向下为正）：( ) Ａ．3(24); B. 3(16); C. 53(96); D. 53(48).5．图示结构：（）A. 段有内力；B. 段无内力；C. 段无内力；D. 全梁无内力。

qq q图5q A q B q qC D4．图示简支梁B 截面的弯矩为（ ）。

A.48（下侧受拉） B.48（上侧受拉） C.72（下侧受拉） D.72（上侧受拉） 5．图示体系的几何组成为（ ）。

A.几何不变，无多余联系； B.几何不变，有多余联系；C.瞬变；D.常变。

1．图中链杆1和2的交点O 可视为虚铰。

（ ）12O2．图示桁架α杆内力是零。

（ ）3．图示对称桁架中杆1 至8 的轴力等于零。

（ ）4．图示结构在荷载作用下的弯矩图形状是正确的。

( )1．图示结构，影响线（下侧受拉为正）D处纵标是l。
