电缆井建筑施工技术交底大全(电力电缆井)

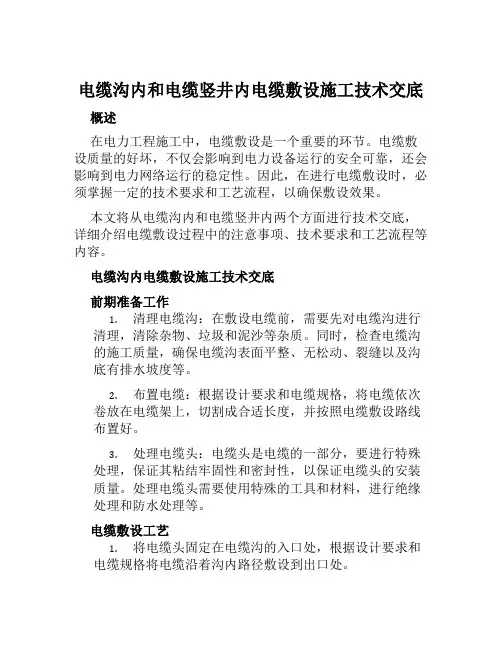

电缆沟内和电缆竖井内电缆敷设施工技术交底概述在电力工程施工中，电缆敷设是一个重要的环节。

电缆敷设质量的好坏，不仅会影响到电力设备运行的安全可靠，还会影响到电力网络运行的稳定性。

因此，在进行电缆敷设时，必须掌握一定的技术要求和工艺流程，以确保敷设效果。

本文将从电缆沟内和电缆竖井内两个方面进行技术交底，详细介绍电缆敷设过程中的注意事项、技术要求和工艺流程等内容。

电缆沟内电缆敷设施工技术交底前期准备工作1.清理电缆沟：在敷设电缆前，需要先对电缆沟进行清理，清除杂物、垃圾和泥沙等杂质。

同时，检查电缆沟的施工质量，确保电缆沟表面平整、无松动、裂缝以及沟底有排水坡度等。

2.布置电缆：根据设计要求和电缆规格，将电缆依次卷放在电缆架上，切割成合适长度，并按照电缆敷设路线布置好。

3.处理电缆头：电缆头是电缆的一部分，要进行特殊处理，保证其粘结牢固性和密封性，以保证电缆头的安装质量。

处理电缆头需要使用特殊的工具和材料，进行绝缘处理和防水处理等。

电缆敷设工艺1.将电缆头固定在电缆沟的入口处，根据设计要求和电缆规格将电缆沿着沟内路径敷设到出口处。

2.经过一定的距离后，使用托架或吊夹等工具支撑电缆，在沟内的几个点上用绑扎带将电缆系牢。

注意不要使绑扎带损伤电缆。

3.在电缆弯道处或转角处，需要使用弯管或弯头等技术来解决电缆弯曲的问题，使电缆敷设过程更加顺畅。

4.敷设完毕后，应再次检查电缆敷设质量，确保电缆牢固、整齐、无位移等问题。

注意事项1.在电缆敷设过程中，要注意防止电缆纵向和横向的拉力过大，避免损坏电缆。

2.在电缆敷设过程中，要控制电缆的运输速度。

过快或过慢都会对电缆造成损坏或敷设出现问题。

3.在电缆敷设过程中，要防止电缆弯曲过度，否则会影响到电缆的性能。

4.在电缆敷设过程中，要注意搭设验电架，以保证电缆敷设质量。

电缆竖井内电缆敷设施工技术交底前期准备工作1.清理竖井：在敷设电缆前，需要先对竖井进行清理，清除杂物、垃圾和泥沙等杂质。

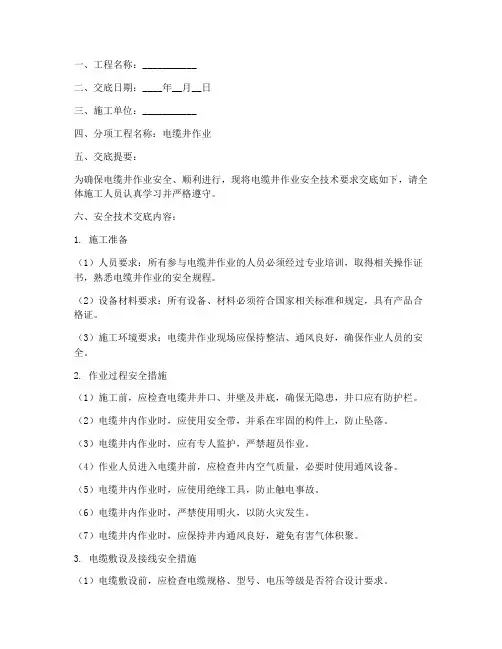

一、工程名称：___________二、交底日期：____年__月__日三、施工单位：___________四、分项工程名称：电缆井作业五、交底提要：为确保电缆井作业安全、顺利进行，现将电缆井作业安全技术要求交底如下，请全体施工人员认真学习并严格遵守。

六、安全技术交底内容：1. 施工准备（1）人员要求：所有参与电缆井作业的人员必须经过专业培训，取得相关操作证书，熟悉电缆井作业的安全规程。

（2）设备材料要求：所有设备、材料必须符合国家相关标准和规定，具有产品合格证。

（3）施工环境要求：电缆井作业现场应保持整洁、通风良好，确保作业人员的安全。

2. 作业过程安全措施（1）施工前，应检查电缆井井口、井壁及井底，确保无隐患，井口应有防护栏。

（2）电缆井内作业时，应使用安全带，并系在牢固的构件上，防止坠落。

（3）电缆井内作业时，应有专人监护，严禁超员作业。

（4）作业人员进入电缆井前，应检查井内空气质量，必要时使用通风设备。

（5）电缆井内作业时，应使用绝缘工具，防止触电事故。

（6）电缆井内作业时，严禁使用明火，以防火灾发生。

（7）电缆井内作业时，应保持井内通风良好，避免有害气体积聚。

3. 电缆敷设及接线安全措施（1）电缆敷设前，应检查电缆规格、型号、电压等级是否符合设计要求。

（2）电缆敷设时，应使用专用工具，防止损伤电缆。

（3）电缆敷设过程中，应保持电缆整齐、牢固，避免扭曲、交叉。

（4）电缆接线时，应确保接线正确、牢固，防止接触不良。

（5）接线过程中，应使用绝缘胶带或绝缘胶布对裸露部位进行绝缘处理。

4. 作业结束后安全措施（1）作业结束后，应对电缆井内进行检查，确保无遗留隐患。

（2）清理作业现场，将工具、材料归位。

（3）对电缆井进行封闭，防止非作业人员进入。

七、注意事项1. 严格遵守国家相关法律法规和施工规范。

2. 加强现场安全管理，确保作业人员的人身安全。

3. 定期对施工人员进行安全教育，提高安全意识。

4. 加强对设备、材料的检查和维护，确保设备、材料安全可靠。

一、交底目的为确保电缆井施工安全，提高施工人员的安全意识，预防和减少安全事故的发生，特进行电缆井安全技术交底。

二、交底内容1. 施工人员安全教育（1）施工人员必须具备基本的安全知识和技能，了解电缆井施工的安全操作规程。

（2）施工人员应遵守施工现场的各项安全规章制度，服从现场管理人员的管理。

2. 电缆井施工安全措施（1）施工前，对电缆井进行安全检查，确保井口、井壁、井底等部位符合安全要求。

（2）施工过程中，严格执行“三同时”原则，即施工、安全、环境保护同时进行。

（3）电缆井施工应采用防尘、降噪、防毒等措施，确保施工环境安全。

（4）施工过程中，应使用安全防护用品，如安全帽、安全带、防尘口罩等。

3. 电缆井施工操作规程（1）电缆井施工前，应对井口、井壁、井底进行清理，确保无杂物。

（2）电缆井施工过程中，严禁在井口下方进行高空作业，防止坠落事故发生。

（3）电缆井施工时，应确保井内通风良好，防止有害气体积聚。

（4）电缆井施工过程中，应严格按照设计图纸进行施工，确保电缆敷设符合规范要求。

（5）电缆井施工完成后，应进行验收，确保工程质量符合要求。

4. 电缆井施工注意事项（1）电缆井施工过程中，应密切关注施工环境，发现异常情况立即停工，并及时上报。

（2）电缆井施工过程中，严禁违规操作，如擅自改动设计、降低施工标准等。

（3）电缆井施工过程中，应加强现场管理，确保施工人员的人身安全。

（4）电缆井施工完成后，应进行安全检查，确保电缆井符合安全要求。

三、交底要求1. 施工单位应将本交底内容传达给所有施工人员，确保每位施工人员熟悉并掌握。

2. 施工人员应认真听取交底内容，如有疑问应及时提出。

3. 施工单位应定期对施工人员进行安全教育，提高施工人员的安全意识。

4. 施工单位应加强现场安全管理，确保电缆井施工安全。

四、交底时间（请填写具体日期）五、交底人（请填写交底人姓名）六、接收人（请填写接收人姓名）七、备注（如有其他事项，请在此处填写）。

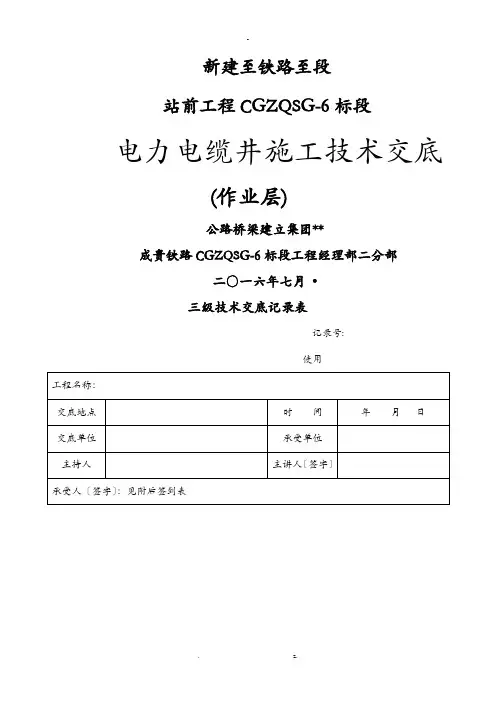

新建至铁路至段
站前工程CGZQSG-6标段
电力电缆井施工技术交底
(作业层)
公路桥梁建立集团**
成贵铁路CGZQSG-6标段工程经理部二分部
二〇一六年七月•
三级技术交底记录表
记录号:
使用
图1、电力电缆井钢筋布置图
5.模板安装
〔1〕、电力电缆井净尺寸为180cm×120cm×90cm〔长×宽×深〕，壁厚20cm。

井共有10个Φ25镀锌挂钩，本电缆井最多设置10根过轨管。

电缆井与两侧路肩上对称设置，为便于电缆井排水及上下路基电缆槽跨越侧沟，电缆井顶面高于路肩以上0.28m，两侧电缆槽在
高度上与电缆井顺接，顺接长度不小于2米。

线缆上下路基侧电缆井外侧壁设预留槽，预留槽高20cm，宽50cm ,预留槽高度路堑地段为67cm，路堤及路堤氏路堑地段为35cm，预留槽围的钢筋浇筑时应剪断。

镀锌挂钩、预留槽、过轨管及电缆井细部构造尺寸详见下列图：
图2.电力电缆井细部构造尺寸图
〔3〕、关模板前基底先铺筑一层10cm厚C25混凝土，外模板全部采用定型钢模，模板。

一、交底目的为确保电缆井砌筑施工过程中的安全，防止安全事故发生，特制定本安全技术交底。

二、交底对象全体参与电缆井砌筑施工的施工人员、监理人员、管理人员。

三、交底内容1. 施工人员入场安全教育（1）施工人员必须进行入场安全教育，经考试合格后方可进场。

（2）进入施工现场必须佩戴合格的安全帽，系好下额带，锁好带扣。

（3）熟悉本工程的安全技术交底内容，掌握安全操作规程。

2. 施工现场安全要求（1）施工人员必须遵守施工现场的安全规章制度，不得擅自改变施工现场的安全设施。

（2）施工现场应设置明显的安全警示标志，确保施工人员能够及时了解施工现场的安全状况。

（3）施工现场应保持整洁，不得堆放杂物，确保施工通道畅通。

3. 电缆井砌筑施工安全注意事项（1）施工前，应对施工现场进行勘察，了解地质情况，确保施工安全。

（2）在挖掘井坑时，应严格按照设计要求进行，不得超挖、欠挖。

（3）挖掘井坑时，应设置排水沟，确保井坑内积水及时排出。

（4）井坑周边应设置安全防护栏杆，防止人员坠落。

（5）在砌筑过程中，应确保砂浆饱满，砌体垂直，确保电缆井的稳定性。

（6）在砌筑过程中，应确保施工人员保持安全距离，防止交叉作业。

（7）砌筑过程中，应定期检查井壁的稳定性，如有异常情况，应立即停止施工，采取有效措施进行处理。

4. 电缆井砌筑施工安全技术措施（1）在挖掘井坑时，应使用合适的挖掘工具，防止挖掘过程中发生坍塌。

（2）在砌筑过程中，应使用砖块和砂浆的质量应符合设计要求，确保砌体强度。

（3）在砌筑过程中，应确保施工人员佩戴防护用品，如安全帽、手套、眼镜等。

（4）在施工过程中，应设置专职安全员进行现场监督，确保施工安全。

（5）在施工过程中，应定期进行安全检查，发现安全隐患，及时整改。

四、交底要求1. 施工人员必须认真学习本安全技术交底内容，掌握安全操作规程。

2. 施工过程中，施工人员应严格遵守安全操作规程，确保施工安全。

3. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。

电缆井施工技术交底一、使用材料1.钢筋混凝土电缆槽、电缆井混凝土混凝土强度等级为C25，钢筋混凝土盖板的强度等级不得低于C35；水泥应采用强度不低于42.5级的普通硅酸盐水泥。

2.细骨料应选用级配合理、质地均匀坚固、吸水率低、空隙小的洁净天然河沙，也可选用专门机组生产的人工砂，不宜使用山砂，钢筋混凝土用细骨料细度模数为3.0～2.3，粗骨料应采用5～10mm的碎石。

矿物掺合料应选用品质稳定的产品宜为粉煤灰、磨细粉煤灰、矿渣粉或硅灰。

掺合料使用要符合有关标准，不得对制品产生有害影响.。

3.外加剂应采用减水率高、塌落度损失小、适量引气。

能明显提高混凝土耐久性且质量稳定的产品。

外加剂与水泥应有良好的相容性严禁使用氯盐类外加剂，拌合水可采用饮用.4.活性粉末混凝土原材料技术指标必符合《客运专线活性粉末混凝土（RPC）材料人行道板、盖板暂行标准》的要求。

5．所用材料及配合比必须在报验合格后方可使用。

二、选用方法1电缆槽1.1盖板式电缆槽分I、II、III三种形式，一般地段安装Ⅰ型电缆槽，Ⅱ电缆槽安装在有接地端子的位置（有接触网支柱基础），Ⅲ电缆槽设置在有通信、信号线缆从电缆槽引出的位置。

1.2为保证施工质量，电缆槽应采用现场集中预制或工厂制作。

电缆槽泄水孔应预制成孔，其它预留孔采用现场集中或工厂出厂前钻孔。

2.电缆井2.1电缆井I、II、III、共三种类型，现场采用钢筋混凝土浇注。

其中I型电缆井适用于一般地段通信、信号或牵引供电线缆过轨或设余长；II型电缆井适用于中继站处通信、信号线缆合井过轨和牵引供电线缆过轨；III型电缆井适用于电力线缆过轨或设余长。

2.2当区间路基铺设盖板式电缆槽时，电缆井只在过轨处设置，电缆井间距根据过轨点位置确定；各类线缆余长采用电缆槽内蛇形敷设设置，电缆井内可不设余长。

当区间路基铺设整体式电缆槽，过轨点间距较大，尚需在过轨点间设置电缆井以便线缆余长和敷缆设置；通信信号（包括过轨电缆井）一般500m左右设置一处，电力电缆井（包含过轨电缆井）一般250m左右设置一处。

深圳市龙华新区现代有轨电车示范线工程电缆井开挖及浇筑技术交底交底单位：交底内容：一、电缆井位置1电缆井分为A,B,C,D,E五种型号，电缆井设置在路基层，现场采用钢筋混凝土浇筑，顶部盖板完成后和轨顶平齐，电缆井沿线路方向两侧，分别预留与正线路由相接的管孔，电缆井盖板满足地面活荷载要求。

沿线直线段短电缆井间距约50-70米，拐弯段适当减少间距。

位于站台处的电缆井应根据站台高度做特殊处理，将电缆井的井肩及以上部分向上适当提升，以满足站台的要求，而管线的位置以及管井底高度不变，在正线箱式变电所内旁设一个电缆井，变电所至正线的电缆敷设通过电缆井转换。

其中A型电缆井。

适用于正线绿化段、硬化段两线之间的电缆敷设。

B型井适用于主K0+000-K0+700、K3+650-K5+110、BDS1、BDS6、BDS7、BDS8至相邻的起终点区段内两线之间电缆敷设。

C型井适用于正线侧式车站范围内电缆敷设、及信号等、电扶梯等共用的电缆井。

D型井为正线变电所引入至正线之间的电缆井。

该类电缆井须与市政排水井联通，由路基排水专业实施，并设置防倒灌措施。

E型电缆井，适用于正线贴箱式变电所外侧布置的电缆井。

该类电缆井须与市政排水井联通，由路基排水专业实施，并设置防倒灌措施。

二电缆井尺寸以及预埋管数量和类型1.尺寸：A型电缆井尺寸为2400*2100*2450，B型电缆井尺寸为2400*2100*2450，C型电缆井尺寸为2400*2100*2450，D型电缆井的尺寸为4380*2100*2450，E型电缆井的3000*3000*2450.二、基坑开挖1.平面位置的确定由测量组放样，或根据电缆井与电缆槽的平面位置关系来确定。

2开挖1.电缆井采用人工开挖或者机械开挖，或者人工开挖和机械开挖相结合。

2.道路中心沿线附近如有市政排水管及其窑井，电缆井应避开市政排水窑井。

3.电力预埋管的径路上有燃气、电力、通信等管道与之交叉，在施工时应注意互相避让，做好安全防护工作，与其他管线的最小距离应该满足规范要求。

电缆井施工技术交底一、电缆井尺寸位置1、电缆井分为Ⅰ、Ⅱ、Ⅲ共三种类型，现场采用钢筋混凝土浇注。

其中Ⅰ型电缆井适用于一般地段的通信、信号或牵引供电线缆或设余长；Ⅱ型电缆井适用于中继站处通信、信号线缆合井过轨和牵引供电线缆过轨；Ⅲ型电缆井适用于电力线缆过轨或设余长。

2、尺寸：Ⅰ型电缆井1.6长*1.6宽*1.15深m；Ⅱ型电缆井1.9长*1.6宽*1.15深m；Ⅲ型电缆井2.2长*1.6宽*1.15深m；3、位置顶面标高与电缆槽盖完盖板后的顶齐平；平面位置，电缆井中心位于路肩处向路基中线方向6cm；（即电缆槽中心在没有加宽的正常路段距中心线的距离为6.64米）。

二、施工1、平面位置的确定。

由测量组放样，或根据电缆井与电缆槽的平面位置关系来确定。

2、开挖人工放坡开挖，放坡度为1：0.1，开挖的井底平面比电缆井尺寸周边加宽10cm。

开挖完成后进行验收，主要是尺寸及深度。

开挖的弃渣及时运出现场，保持现场文明施工，不得污染路基表层。

3、垫层垫层采用10cm厚，C15混凝土。

4、绑扎钢筋、支模、浇筑混凝土Ⅰ型电缆井按通路(2008)8401-20、21、22图施工；Ⅱ型电缆井按通路(2008)8401-23、24、25图施工；Ⅲ型电缆井按通路(2008)8401-26、27、28图施工；5、施工完成后及时回填电缆井四周，回填材料为C15混凝土。

三、材料钢筋由项目部统一采购，具体部门由材料部负责；混凝土由拌和站供应；电缆井挂钩采用φ25镀锌钢筋，由材料部统一加工，需要的领用；电缆井盖板采用活性粉末混凝土。

四、其他注意事项1、电缆槽（井）施工及过轨管埋设应按设计要求的位置、形状、尺寸等施工。

2、电缆槽（井）泄水孔内埋设镀锌铁丝网以防鼠类等小动物进入，铁丝网安装位置要准确，同时电缆槽（井）施工完成后应保证泄水孔排水顺畅。

热镀锌铁丝网大小为150*150mm，网孔尺寸15mm，镀锌铁丝直径不小于1mm。

埋设方式参照通路(2008)8401-18图施工。

一、交底目的为确保井下电缆安全可靠运行，预防事故发生，特进行本次安全技术交底，使所有参与井下电缆施工、维护和管理的人员充分了解电缆安全技术要求，提高安全意识。

二、交底内容1. 电缆敷设安全要求- 电缆敷设地点的水平差应与规定的电缆允许敷设水平差相适应。

- 在总回风巷和专用回风巷中不应敷设电缆。

- 在机械提升的进风的倾斜井巷（不包括输送机上、下山）和使用木支架的立井井筒中敷设电缆时，必须有可靠的安全措施。

- 溜放煤、矸、材料的溜道中严禁敷设电缆。

2. 电缆选用安全规定- 电缆应带有供保护接地用的足够截面的导体。

- 严禁采用铝包电缆。

- 必须选用取得煤矿矿用产品安全标志的阻燃电缆。

- 电缆主线芯的截面应满足供电线路负荷的要求。

- 对固定敷设的高压电缆，根据敷设地点和倾角选择合适的电缆类型。

- 固定敷设的低压电缆，应采用MVV铠装或非铠装电缆或对应电压等级的移动橡套软电缆。

- 非固定敷设的高低压电缆，必须采用符合MT818标准的橡套软电缆。

- 照明、通信、信号和控制用的电缆，应采用铠装或非铠装通信电缆、橡套电缆或MVV型塑力缆。

- 低压电缆不应采用铝芯，采区低压电缆严禁采用铝芯。

3. 电缆运输与铺设安全措施- 电缆运输过程中，应确保电缆不受损伤，防止因碰撞、挤压等原因导致电缆损坏。

- 电缆铺设前，应检查电缆外观，确认电缆无破损、老化等现象。

- 铺设电缆时，应确保电缆固定牢固，避免因电缆移动导致短路、漏电等事故。

- 铺设电缆过程中，应保持井巷通风良好，确保作业人员安全。

4. 电缆维护与检修安全措施- 定期对电缆进行检查，发现破损、老化等现象应及时更换。

- 检修电缆时，应切断电源，确保作业人员安全。

- 检修过程中，应使用合适的工具，避免因工具使用不当导致电缆损坏。

- 检修完成后，应进行试验，确保电缆恢复正常运行。

三、注意事项1. 所有参与井下电缆施工、维护和管理的人员必须熟悉本交底内容，并严格遵守。

2. 作业人员应佩戴好个人防护用品，确保自身安全。

交底记录
附注：电力电缆井适用于电力线缆过轨及敷设余长。

2、电缆井净空尺寸为1800mm*1200mm*900mm（长*宽*深），壁厚200mm。

3、电缆井连接电缆槽的两侧壁靠近线路侧设开口以便沟通两侧电缆槽。

4、线缆上下路基侧电缆井外侧壁设预留槽，预留槽高200mm，宽500mm，预留槽设置高度C：路堑地段为670mm，路堤及路堤式路堑地段为350mm，预留槽围的钢筋浇注时应剪断。

5、电缆井四周侧壁中间设Φ25镀锌钢筋挂钩，以便悬挂线缆，但电力线缆不能与通
信信号线缆挂于同一个挂钩上。

6、过轨处过轨管根据需要设置，本电缆井过轨管设置根数最大为10根。

7、为满足排水要求，每个电缆井底部设两φ80mmPVC 管泄水孔。

8、本图尺寸除注明者外均以毫米计。

一、交底对象1. 施工单位全体施工人员2. 监理单位相关管理人员3. 建设单位相关人员二、交底时间（具体日期）三、交底地点（具体地点）四、交底内容一、工程概况1. 工程名称：_______2. 工程地点：_______3. 工程规模：_______4. 施工单位：_______5. 监理单位：_______6. 建设单位：_______二、施工工艺及要求1. 电缆井施工前，必须对施工现场进行安全检查，确保场地平整、排水畅通。

2. 电缆井施工过程中，严格遵守国家有关安全生产法律法规和行业标准。

3. 电缆井施工应采用现浇钢筋混凝土结构，其设计、施工应符合国家标准。

4. 电缆井的井壁厚度应不小于200mm，井底垫层厚度应不小于100mm。

5. 电缆井的进出线口应设置防护网，防止杂物进入。

6. 电缆井的井口应设置警示标志，标明井深、井号等信息。

三、安全技术措施1. 施工人员进入施工现场前，必须佩戴安全帽、安全带等防护用品。

2. 施工现场应设置安全通道，确保人员、物资的通行安全。

3. 施工过程中，应随时检查电缆井的井壁、井底垫层等结构，发现问题及时处理。

4. 电缆井施工过程中，应确保施工机械、设备的安全运行，避免发生机械伤害。

5. 电缆井施工过程中，应做好防火、防爆、防毒等安全措施，确保施工环境安全。

6. 施工现场应设置消防设施，并定期检查、维护，确保其完好有效。

四、应急措施1. 发生火灾时，立即切断电源，使用灭火器、消防沙等灭火器材进行灭火。

2. 发生触电事故时，立即切断电源，对伤员进行心肺复苏等急救措施。

3. 发生物体打击事故时，立即将伤员送往医院治疗。

4. 发生中毒事故时，立即将中毒人员撤离现场，并采取相应措施进行处理。

五、验收标准1. 电缆井施工完成后，应经监理单位、建设单位、施工单位共同验收。

2. 验收合格后，方可投入使用。

六、注意事项1. 施工过程中，应严格按照设计图纸和施工方案进行施工。

2. 施工人员应熟悉施工工艺、安全技术措施，并严格遵守操作规程。

新建成都至贵阳铁路乐山至贵阳段站前工程CGZQSG-6标段电力电缆井施工技术交底 (作业层)四川公路桥梁建设集团有限公司成贵铁路CGZQSG-6标段项目经理部二分部二〇一六年七月•宜宾三级技术交底记录表记录号:使用编号：项目名称：交底地点时间年月日交底单位接受单位主持人主讲人（签字）接受人（签字）：见附后签到表交底内容:一、电缆井设置位置及设置形式电力电缆井适用于电力线缆过轨及敷设余长，电缆井设置位置根据《成贵全线各专业设备场坪及过轨位置汇总表》及隧道两端均需设置电力电缆井。

二、施工流程测量放线人工或机械开挖基坑基坑底部铺设10cm厚C25混凝土垫层钢筋安装模板安装镀锌挂钩及电缆井槽口位置预留现场浇筑C25钢筋混凝土拆模养护三、施工工艺及控制要点1.施工准备（1）备齐各种施工工具，手持风镐、尖锹、平锹、插入式振捣器、组合钢模板、木抹子、铁抹子等。

（2）将模板、钢筋等运输至施工现场。

2.配合测量放线配合测量人员，制定小木桩，根据测量人员的放样位置定出点位线，做好标记。

3.挖基坑首先采用挖掘机破碎路面，根据测量点线开挖基坑，挖机破碎时，破碎边缘距电缆井外边缘预留10cm左右，基底预留20cm左右采用人工清理，防止基坑超大超深。

基坑开挖完成后，将基底虚渣清理干净，复核电缆井位置及尺寸，注意电缆井沿线路纵向的设置位置应与接触网支柱、声屏障基础、线间集水井、沉降和位移观测设备等统筹协调，避免相互干扰。

电缆井与支挡结构物沿线路横向有干扰时，可调整电缆井的横向位置，但应保证电缆井位于砟脚以外。

4.钢筋安装电力电缆井钢筋配置图参照《铁路路基电缆槽通路（2010）8401-32》，详见下图：图1、电力电缆井钢筋布置图5.模板安装（1）、电力电缆井内净尺寸为180cm×120cm×90cm（长×宽×深），壁厚20cm。

井内共有10个Φ25镀锌挂钩，本电缆井最多设置10根过轨管。

完整版)电缆井施工技术交底(电力电缆井)以及混凝土浇筑在完成钢筋安装后，进行模板安装。

模板应按照设计要求进行安装，注意模板的平整度和垂直度。

安装完成后，进行混凝土浇筑，浇筑时应注意控制混凝土的坍落度和振捣，以确保混凝土的密实性和强度。

6.拆模养护混凝土浇筑完成后，进行拆模和养护。

拆模时应注意避免对混凝土造成损伤，养护期间应进行适当的保湿和保温，以确保混凝土的正常硬化。

交底总结：本次电力电缆井施工技术交底主要包括电缆井设置位置及设置形式、施工流程、施工工艺及控制要点等内容。

在施工过程中，应注意施工准备、配合测量放线、挖基坑、钢筋安装、模板安装以及混凝土浇筑等环节的控制和管理，以确保施工质量和安全。

同时，应注意与其他设施的协调，避免相互干扰，确保施工进度和质量。

2.建立全面质量管理与质量保证体系，成立以项目经理为首的领导小组，开展全面质量活动。

针对施工中的难点和工艺要求，制定有效防范措施，提高工程质量水平。

3.强化工程管理，落实技术责任制，制定专项施工方案，认真做好技术交底工作。

4.严格执行工程测量、试验及复核工作，确保测量项目符合设计要求，并填制竣工表格。

5.所有特殊工种人员必须持证上岗，并接受岗前培训教育。

6.严格执行“三检”制度，即自检、互检、交接检，上道工序不合格决不准进行下道工序的施工。

自检合格后，报监理工程师进行抽检，抽检合格后方可进行下道工序施工。

安全保证措施：1.路堑开挖时经常检查坡面稳定，每天开工前、收工前观测坡面、坡顶附近。

如发现裂缝和塌方的迹象或有危石时，立即处理。

不能处理且对施工安全有威胁时，暂停施工，并报告处理。

2.路堑开挖自上而下，防止开挖不当造成坍塌、边坡不稳，杜绝掏底开挖和放大炮。

3.开挖作业应与装、运作业面相互错开，严禁上下重叠作业。

4.路堑开挖放炮后，发现瞎炮、残药、雷管等立即报告，由爆破人员处理。

5.机械设备组织指挥，保证道路畅通，防止机械碰撞及翻车事故。

6.路堑上方布置临时设施时，距坡顶线保留安全距离，距边坡线3m范围内硬化，并设坡顶截、排水沟，大型施工车辆不得靠近坡顶线行驶，以免边坡局部集中受力失稳。

室外电缆井及电缆沟施工技术交底在建设城市的过程中，电缆井及电缆沟是不可避免的。

电缆井及电缆沟的施工涉及到多个环节，包括规划设计、施工过程控制、验收验收等。

在电缆井及电缆沟施工过程中，需要进行技术交底，尤其是在调配工干人员时，对其进行教育和培训。

本文将介绍电缆井及电缆沟施工技术交底的内容。

1. 工程设计及预处理在进行电缆井及电缆沟的施工前，需要进行工程设计及预处理。

1.1 工程设计工程设计是电缆井及电缆沟施工的重要一步。

其中，涉及到的主要内容有：•规划设计：包括地面标注、划线、测量等。

•设计选型：选择合适的电缆井及电缆沟类型。

•设计楼层：确定电缆井及电缆沟所在楼层。

1.2 预处理预处理是指在电缆井及电缆沟施工前，对现场环境和条件进行改善。

•清场：清理现场杂物和碎石垃圾，打扫干净。

•环保：保护附近植被和建筑物，减少施工对环境的影响。

•安全：安全预处理，包括设置施工安全提示牌和危险区域标识，确保施工人员及周边群众的安全。

2.1 电缆井安装电缆井安装是电缆井施工的关键步骤，需要进行以下操作：•选定安装位置：根据规划设计和实际情况，选定事先预留的电缆井位置。

•地面标记：在地面用标志堆放电缆井，方便电缆井的精准安装。

•开挖井坑：开始进行井坑开挖，开挖时要严格按照设计要求和标高控制。

•安装电缆井：根据电缆井的规格和间距要求，安装电缆井，并使用专用的粘合材料进行固定。

2.2 电缆敷设电缆敷设是电缆井施工的核心环节，下面列出其主要步骤：•根据设计要求布线，安装固定夹具；•确保电缆的弯曲半径符合规范要求；•技术操作：在敷设电缆时，要注意操作技术，避免损坏电缆。

2.3 电缆井维护为确保电缆井的使用寿命，要进行定期的维护和检查。

具体维护方式如下：•定期清洗：定期清洗电缆井，保持其清洁。

•检查排水系统：检查电缆井的排水系统，确保排水系统顺畅。

•维护灯具：定期维护电缆井的照明灯具，确保其使用正常。

3.1 电缆沟开挖电缆沟开挖是电缆沟施工的第一步，需要进行以下操作：•清除地表杂物：在电缆沟开挖区域内清理地面上的所有杂物，以避免对施工的影响。

一、交底对象全体井下作业人员、电缆安装与检修人员、管理人员。

二、交底时间[具体日期]三、交底内容1. 井下电缆概述（1）井下电缆的作用：为井下生产、生活提供电力供应。

（2）井下电缆的类型：高压电缆、低压电缆、信号电缆等。

2. 井下电缆安全技术要求（1）电缆敷设：1）电缆敷设前，必须检查电缆质量，确保电缆无破损、绝缘性能良好。

2）电缆敷设时，应保持电缆平直，避免扭曲、挤压。

3）电缆敷设应按照设计要求进行，不得随意更改。

4）电缆敷设完成后，应对电缆进行接地处理。

（2）电缆安装：1）电缆安装前，应检查电缆安装工具、设备是否完好。

2）电缆安装过程中，应注意安全，避免发生触电事故。

3）电缆安装完成后，应对电缆进行检查，确保安装质量。

（3）电缆检修：1）电缆检修前，应了解电缆的运行情况，确保电缆无异常。

2）电缆检修过程中，应穿戴好防护用品，如绝缘手套、绝缘鞋等。

3）电缆检修完成后，应对电缆进行检查，确保检修质量。

3. 井下电缆安全注意事项（1）严禁在电缆上行走、站立，以免造成电缆损坏。

（2）严禁在电缆附近进行焊接、切割等作业，以免造成电缆损坏。

（3）严禁将电缆作为固定物体使用，以免造成电缆损坏。

（4）严禁将电缆与易燃、易爆物品放置在一起，以免发生火灾、爆炸事故。

（5）严禁私自拆改电缆，以免造成电缆短路、漏电等事故。

4. 井下电缆事故应急处理（1）发现电缆故障时，应立即切断电源，并报告相关部门。

（2）在处理电缆故障时，应穿戴好防护用品，确保自身安全。

（3）处理电缆故障时，应遵循以下步骤：1）检查电缆故障原因。

2）根据故障原因，采取相应的处理措施。

3）处理完成后，对电缆进行检查，确保电缆恢复正常。

四、交底要求1. 全体井下作业人员、电缆安装与检修人员、管理人员应认真听取本次安全技术交底。

2. 井下作业人员、电缆安装与检修人员、管理人员应熟悉井下电缆安全技术要求，确保安全生产。

3. 井下作业人员、电缆安装与检修人员、管理人员应遵守井下电缆安全操作规程，杜绝安全事故发生。

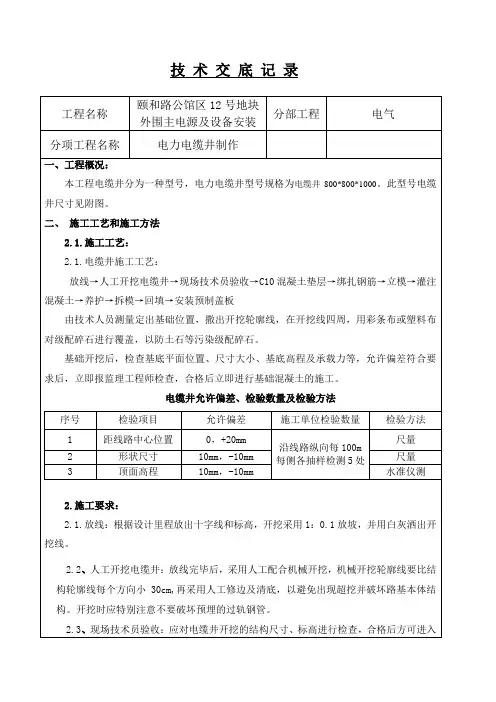

技术交底书编号：工程名称施工单位交底项目电缆井施工施工时间一、工程概况：二、施工工艺和施工方法2.1.施工工艺：2.1.电缆井施工工艺：放线→人工开挖电缆井（钢筋加工）→现场技术员验收→C15混凝土垫层→绑扎钢筋→立模→报监理工程师验收→灌注混凝土→养护→拆模→回填→安装预制盖板由技术人员测量定出基础位置，撒出开挖轮廓线，在开挖线四周，用彩条布或塑料布对级配碎石进行覆盖，以防土石等污染级配碎石。

基础开挖后，检查基底平面位置、尺寸大小、基底高程及承载力等，允许偏差符合要求后，立即报监理工程师检查，合格后立即进行基础混凝土的施工。

电缆井允许偏差、检验数量及检验方法序号检验项目允许偏差施工单位检验数量检验方法1 距线路中心位置0，+20mm沿线路纵向每100m每侧各抽样检测5处尺量2 形状尺寸10mm，-10mm 尺量3 顶面高程10mm，-10mm 水准仪测2.施工要求：2.1.放线：根据设计里程放出十字线和标高，开挖采用1：0.1放坡，并用白灰洒出开挖线。

2.2、人工开挖电缆井：放线完毕后，采用人工配合机械开挖，机械开挖轮廓线要比结构轮廓线每个方向小30cm,再采用人工修边及清底，以避免出现超挖并破坏路基本体结构。

开挖时应特别注意不要破坏预埋的过轨钢管。

2.3、钢筋加工：钢筋必须甲供料，其加工的型号尺寸必须符合设计要求。

2.4、现场技术员验收：应对电缆井开挖的结构尺寸、标高进行检查，合格后方可进入下道工序。

2.5、C15混凝土垫层：开挖经检查合格后，方可进行10cm厚C15混凝土垫层施工，应严格按试验室施工配合比进行施工，顶面标高控制在电缆井结构底，且表面平整度应控制在1mm内。

2.6、钢筋：钢筋进场前，必须有出厂合格证，对使用钢筋应按规格、品种分批取样并按规范进行检验，检验合格后方可使用，钢筋在加工前应调直，除去表面的油污、锈渍，钢筋应平直，无局部弯曲。

钢筋加工严格按设计图纸进行钢筋绑扎，并满足验收标准要求。
