电缆井施工技术交底

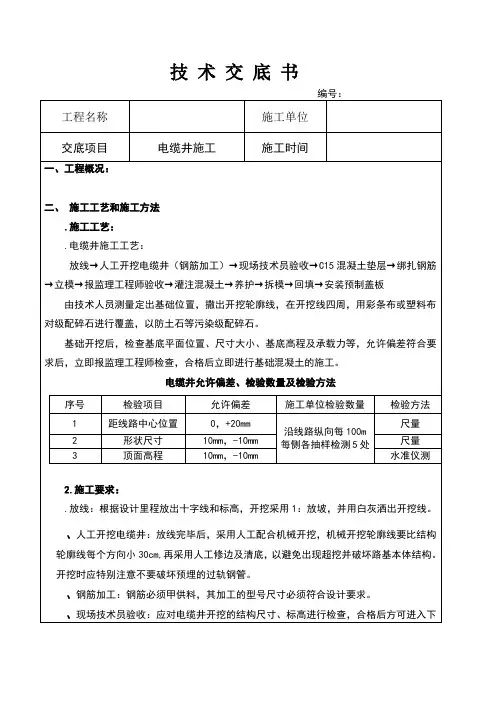

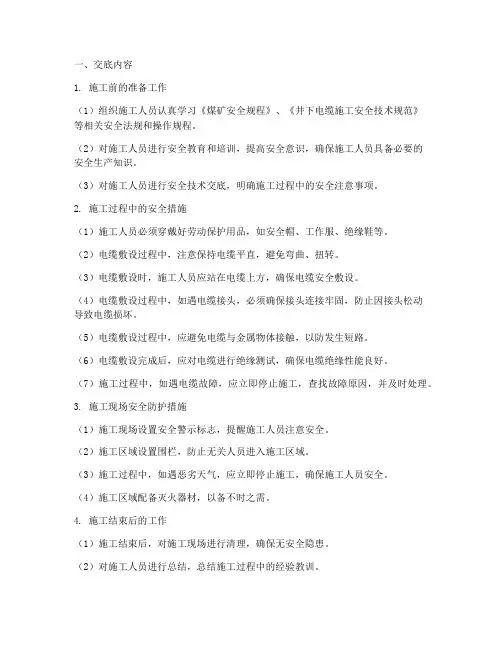

一、交底内容1. 施工前的准备工作（1）组织施工人员认真学习《煤矿安全规程》、《井下电缆施工安全技术规范》等相关安全法规和操作规程。

（2）对施工人员进行安全教育和培训，提高安全意识，确保施工人员具备必要的安全生产知识。

（3）对施工人员进行安全技术交底，明确施工过程中的安全注意事项。

2. 施工过程中的安全措施（1）施工人员必须穿戴好劳动保护用品，如安全帽、工作服、绝缘鞋等。

（2）电缆敷设过程中，注意保持电缆平直，避免弯曲、扭转。

（3）电缆敷设时，施工人员应站在电缆上方，确保电缆安全敷设。

（4）电缆敷设过程中，如遇电缆接头，必须确保接头连接牢固，防止因接头松动导致电缆损坏。

（5）电缆敷设过程中，应避免电缆与金属物体接触，以防发生短路。

（6）电缆敷设完成后，应对电缆进行绝缘测试，确保电缆绝缘性能良好。

（7）施工过程中，如遇电缆故障，应立即停止施工，查找故障原因，并及时处理。

3. 施工现场安全防护措施（1）施工现场设置安全警示标志，提醒施工人员注意安全。

（2）施工区域设置围栏，防止无关人员进入施工区域。

（3）施工过程中，如遇恶劣天气，应立即停止施工，确保施工人员安全。

（4）施工区域配备灭火器材，以备不时之需。

4. 施工结束后的工作（1）施工结束后，对施工现场进行清理，确保无安全隐患。

（2）对施工人员进行总结，总结施工过程中的经验教训。

（3）将施工过程中的安全记录整理归档，以备查阅。

二、交底要求1. 施工人员必须认真听取安全技术交底，掌握施工过程中的安全措施。

2. 施工过程中，施工人员应严格遵守安全操作规程，确保自身安全。

3. 施工人员应相互监督，发现安全隐患及时报告，共同维护施工安全。

4. 施工单位应定期对施工人员进行安全教育和培训，提高施工人员的安全意识。

5. 施工单位应加强对施工现场的监督管理，确保施工安全。

三、交底时间本安全技术交底于XXXX年XX月XX日进行，施工人员应在交底后立即投入施工。

四、交底人交底人：XXX（施工单位负责人）五、接受交底人接受交底人：XXX（施工人员）六、备注本安全技术交底内容仅供参考，具体施工过程中，应根据实际情况进行调整。

一、交底目的为确保电缆井施工安全，提高施工人员的安全意识，预防和减少安全事故的发生，特进行电缆井安全技术交底。

二、交底内容1. 施工人员安全教育（1）施工人员必须具备基本的安全知识和技能，了解电缆井施工的安全操作规程。

（2）施工人员应遵守施工现场的各项安全规章制度，服从现场管理人员的管理。

2. 电缆井施工安全措施（1）施工前，对电缆井进行安全检查，确保井口、井壁、井底等部位符合安全要求。

（2）施工过程中，严格执行“三同时”原则，即施工、安全、环境保护同时进行。

（3）电缆井施工应采用防尘、降噪、防毒等措施，确保施工环境安全。

（4）施工过程中，应使用安全防护用品，如安全帽、安全带、防尘口罩等。

3. 电缆井施工操作规程（1）电缆井施工前，应对井口、井壁、井底进行清理，确保无杂物。

（2）电缆井施工过程中，严禁在井口下方进行高空作业，防止坠落事故发生。

（3）电缆井施工时，应确保井内通风良好，防止有害气体积聚。

（4）电缆井施工过程中，应严格按照设计图纸进行施工，确保电缆敷设符合规范要求。

（5）电缆井施工完成后，应进行验收，确保工程质量符合要求。

4. 电缆井施工注意事项（1）电缆井施工过程中，应密切关注施工环境，发现异常情况立即停工，并及时上报。

（2）电缆井施工过程中，严禁违规操作，如擅自改动设计、降低施工标准等。

（3）电缆井施工过程中，应加强现场管理，确保施工人员的人身安全。

（4）电缆井施工完成后，应进行安全检查，确保电缆井符合安全要求。

三、交底要求1. 施工单位应将本交底内容传达给所有施工人员，确保每位施工人员熟悉并掌握。

2. 施工人员应认真听取交底内容，如有疑问应及时提出。

3. 施工单位应定期对施工人员进行安全教育，提高施工人员的安全意识。

4. 施工单位应加强现场安全管理，确保电缆井施工安全。

四、交底时间（请填写具体日期）五、交底人（请填写交底人姓名）六、接收人（请填写接收人姓名）七、备注（如有其他事项，请在此处填写）。

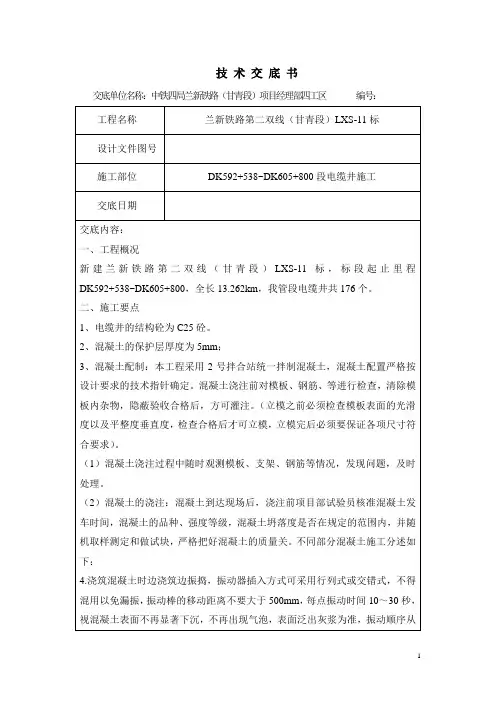

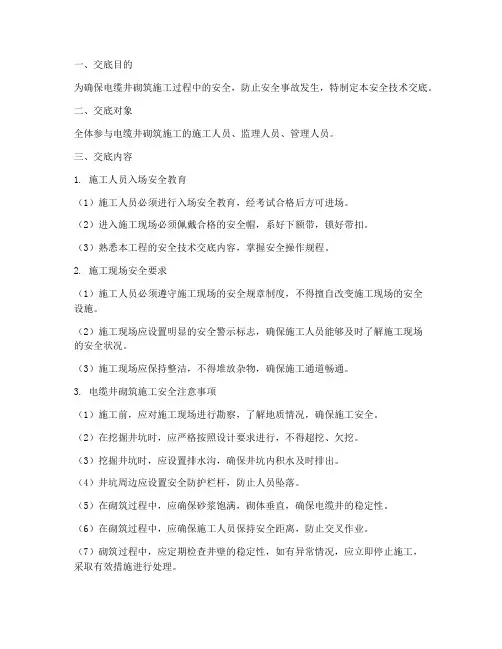

一、交底目的为确保电缆井砌筑施工过程中的安全，防止安全事故发生，特制定本安全技术交底。

二、交底对象全体参与电缆井砌筑施工的施工人员、监理人员、管理人员。

三、交底内容1. 施工人员入场安全教育（1）施工人员必须进行入场安全教育，经考试合格后方可进场。

（2）进入施工现场必须佩戴合格的安全帽，系好下额带，锁好带扣。

（3）熟悉本工程的安全技术交底内容，掌握安全操作规程。

2. 施工现场安全要求（1）施工人员必须遵守施工现场的安全规章制度，不得擅自改变施工现场的安全设施。

（2）施工现场应设置明显的安全警示标志，确保施工人员能够及时了解施工现场的安全状况。

（3）施工现场应保持整洁，不得堆放杂物，确保施工通道畅通。

3. 电缆井砌筑施工安全注意事项（1）施工前，应对施工现场进行勘察，了解地质情况，确保施工安全。

（2）在挖掘井坑时，应严格按照设计要求进行，不得超挖、欠挖。

（3）挖掘井坑时，应设置排水沟，确保井坑内积水及时排出。

（4）井坑周边应设置安全防护栏杆，防止人员坠落。

（5）在砌筑过程中，应确保砂浆饱满，砌体垂直，确保电缆井的稳定性。

（6）在砌筑过程中，应确保施工人员保持安全距离，防止交叉作业。

（7）砌筑过程中，应定期检查井壁的稳定性，如有异常情况，应立即停止施工，采取有效措施进行处理。

4. 电缆井砌筑施工安全技术措施（1）在挖掘井坑时，应使用合适的挖掘工具，防止挖掘过程中发生坍塌。

（2）在砌筑过程中，应使用砖块和砂浆的质量应符合设计要求，确保砌体强度。

（3）在砌筑过程中，应确保施工人员佩戴防护用品，如安全帽、手套、眼镜等。

（4）在施工过程中，应设置专职安全员进行现场监督，确保施工安全。

（5）在施工过程中，应定期进行安全检查，发现安全隐患，及时整改。

四、交底要求1. 施工人员必须认真学习本安全技术交底内容，掌握安全操作规程。

2. 施工过程中，施工人员应严格遵守安全操作规程，确保施工安全。

3. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。

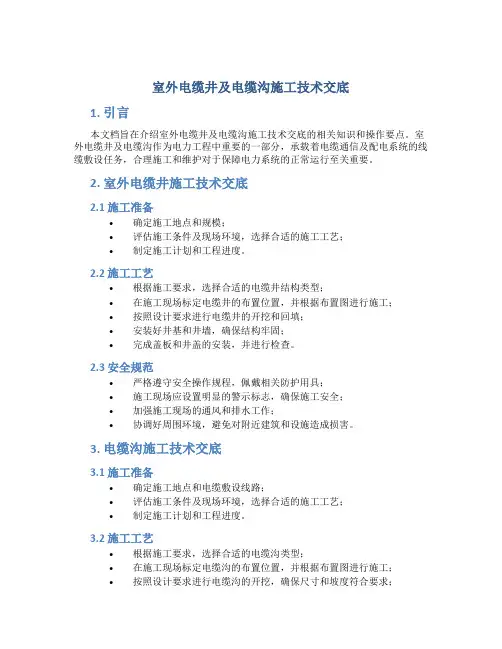

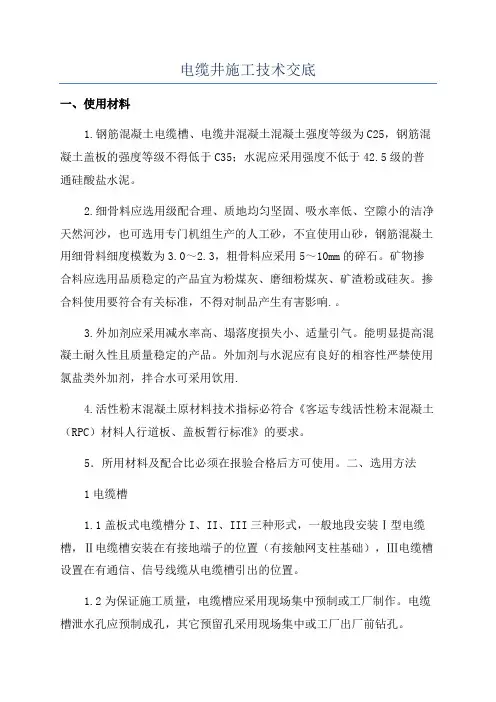

电缆井施工技术交底一、使用材料1.钢筋混凝土电缆槽、电缆井混凝土混凝土强度等级为C25，钢筋混凝土盖板的强度等级不得低于C35；水泥应采用强度不低于42.5级的普通硅酸盐水泥。

2.细骨料应选用级配合理、质地均匀坚固、吸水率低、空隙小的洁净天然河沙，也可选用专门机组生产的人工砂，不宜使用山砂，钢筋混凝土用细骨料细度模数为3.0～2.3，粗骨料应采用5～10mm的碎石。

矿物掺合料应选用品质稳定的产品宜为粉煤灰、磨细粉煤灰、矿渣粉或硅灰。

掺合料使用要符合有关标准，不得对制品产生有害影响.。

3.外加剂应采用减水率高、塌落度损失小、适量引气。

能明显提高混凝土耐久性且质量稳定的产品。

外加剂与水泥应有良好的相容性严禁使用氯盐类外加剂，拌合水可采用饮用.4.活性粉末混凝土原材料技术指标必符合《客运专线活性粉末混凝土（RPC）材料人行道板、盖板暂行标准》的要求。

5．所用材料及配合比必须在报验合格后方可使用。

二、选用方法1电缆槽1.1盖板式电缆槽分I、II、III三种形式，一般地段安装Ⅰ型电缆槽，Ⅱ电缆槽安装在有接地端子的位置（有接触网支柱基础），Ⅲ电缆槽设置在有通信、信号线缆从电缆槽引出的位置。

1.2为保证施工质量，电缆槽应采用现场集中预制或工厂制作。

电缆槽泄水孔应预制成孔，其它预留孔采用现场集中或工厂出厂前钻孔。

2.电缆井2.1电缆井I、II、III、共三种类型，现场采用钢筋混凝土浇注。

其中I型电缆井适用于一般地段通信、信号或牵引供电线缆过轨或设余长；II型电缆井适用于中继站处通信、信号线缆合井过轨和牵引供电线缆过轨；III型电缆井适用于电力线缆过轨或设余长。

2.2当区间路基铺设盖板式电缆槽时，电缆井只在过轨处设置，电缆井间距根据过轨点位置确定；各类线缆余长采用电缆槽内蛇形敷设设置，电缆井内可不设余长。

当区间路基铺设整体式电缆槽，过轨点间距较大，尚需在过轨点间设置电缆井以便线缆余长和敷缆设置；通信信号（包括过轨电缆井）一般500m左右设置一处，电力电缆井（包含过轨电缆井）一般250m左右设置一处。

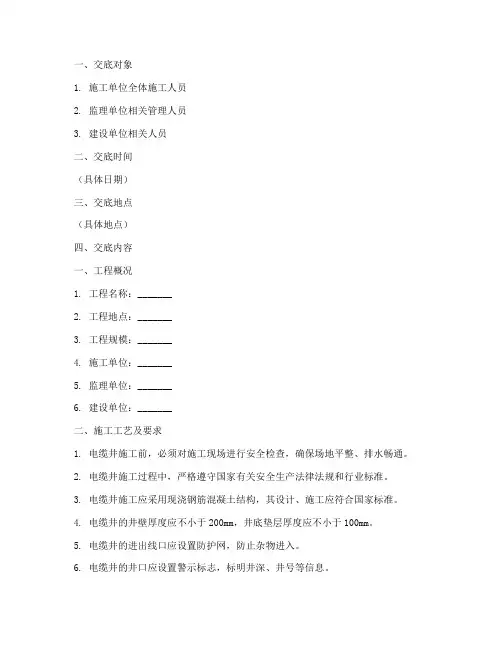

一、交底对象1. 施工单位全体施工人员2. 监理单位相关管理人员3. 建设单位相关人员二、交底时间（具体日期）三、交底地点（具体地点）四、交底内容一、工程概况1. 工程名称：_______2. 工程地点：_______3. 工程规模：_______4. 施工单位：_______5. 监理单位：_______6. 建设单位：_______二、施工工艺及要求1. 电缆井施工前，必须对施工现场进行安全检查，确保场地平整、排水畅通。

2. 电缆井施工过程中，严格遵守国家有关安全生产法律法规和行业标准。

3. 电缆井施工应采用现浇钢筋混凝土结构，其设计、施工应符合国家标准。

4. 电缆井的井壁厚度应不小于200mm，井底垫层厚度应不小于100mm。

5. 电缆井的进出线口应设置防护网，防止杂物进入。

6. 电缆井的井口应设置警示标志，标明井深、井号等信息。

三、安全技术措施1. 施工人员进入施工现场前，必须佩戴安全帽、安全带等防护用品。

2. 施工现场应设置安全通道，确保人员、物资的通行安全。

3. 施工过程中，应随时检查电缆井的井壁、井底垫层等结构，发现问题及时处理。

4. 电缆井施工过程中，应确保施工机械、设备的安全运行，避免发生机械伤害。

5. 电缆井施工过程中，应做好防火、防爆、防毒等安全措施，确保施工环境安全。

6. 施工现场应设置消防设施，并定期检查、维护，确保其完好有效。

四、应急措施1. 发生火灾时，立即切断电源，使用灭火器、消防沙等灭火器材进行灭火。

2. 发生触电事故时，立即切断电源，对伤员进行心肺复苏等急救措施。

3. 发生物体打击事故时，立即将伤员送往医院治疗。

4. 发生中毒事故时，立即将中毒人员撤离现场，并采取相应措施进行处理。

五、验收标准1. 电缆井施工完成后，应经监理单位、建设单位、施工单位共同验收。

2. 验收合格后，方可投入使用。

六、注意事项1. 施工过程中，应严格按照设计图纸和施工方案进行施工。

2. 施工人员应熟悉施工工艺、安全技术措施，并严格遵守操作规程。

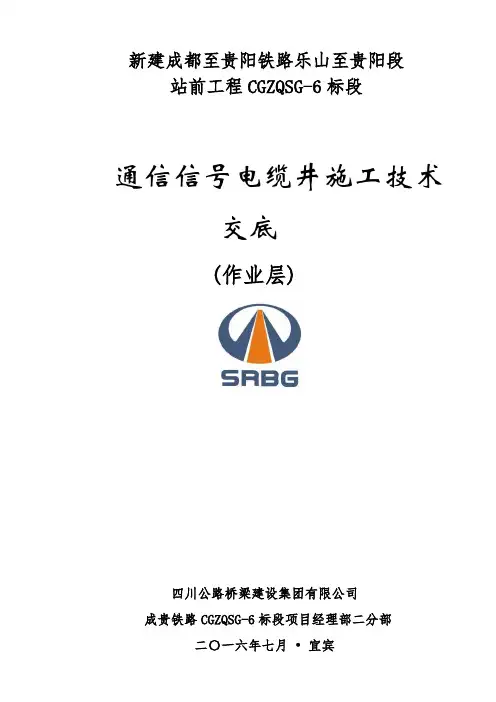

新建成都至贵阳铁路乐山至贵阳段站前工程CGZQSG-6标段通信信号电缆井施工技术交底(作业层)四川公路桥梁建设集团有限公司成贵铁路CGZQSG-6标段项目经理部二分部二〇一六年七月•宜宾三级技术交底记录表记录号:使用编号：4.钢筋安装（1）Ⅰ型通信信号电缆井Ⅰ型通信信号电缆井适用于通信、信号线缆单独过轨及敷设余长和牵引供电线缆上网及过轨。

其钢筋配置图参照《铁路路基电缆槽通路（2010）8401-26》，详见下图：图1、Ⅰ型通信信号电缆井钢筋配置图（1）Ⅱ型通信信号电缆井Ⅱ型通信信号电缆井适用于通信、信号线缆合并过轨及敷设余长和牵引供电线缆过轨。

其钢筋配置图参照《铁路路基电缆槽通路（2010）8401-29》，详见下图：图2.Ⅱ型通信信号电缆井钢筋配置图5.模板安装（1）、Ⅰ型通信信号电缆井内净尺寸为120cm×120cm×90cm（长×宽×深），壁厚20cm。

井内共有6个Φ25镀锌挂钩，本电缆井最多设置6根过轨管。

电缆井与两侧路肩上对称设置，为便于电缆井排水及上下路基电缆槽跨越侧沟，电缆井顶面高于路肩以上0.28m，两侧电缆槽在高度上与电缆井顺接，顺接长度不小于2米。

线缆上下路基侧电缆井外侧壁设预留槽，预留槽高20cm，宽50cm ,预留槽高度路堑地段为67cm，路堤及路堤氏路堑地段为35cm，预留槽范围内的钢筋浇筑时应剪断。

镀锌挂钩、预留槽、过轨管及电缆井细部结构尺寸详见下图：图3.Ⅰ型通信信号电缆井细部结构尺寸图（2）Ⅱ型通信信号电缆井内净尺寸为150cm×120cm×90cm（长×宽×深），壁厚20cm。

井内共设6个Φ25镀锌钢筋挂钩本电缆井最多设置8根过轨管。

电缆井与两侧路肩上对称设置，为便于电缆井排水及上下路基电缆槽跨越侧沟，电缆井顶面高于路肩以上0.28m，两侧电缆槽在高度上与电缆井顺接，顺接长度不小于2米。

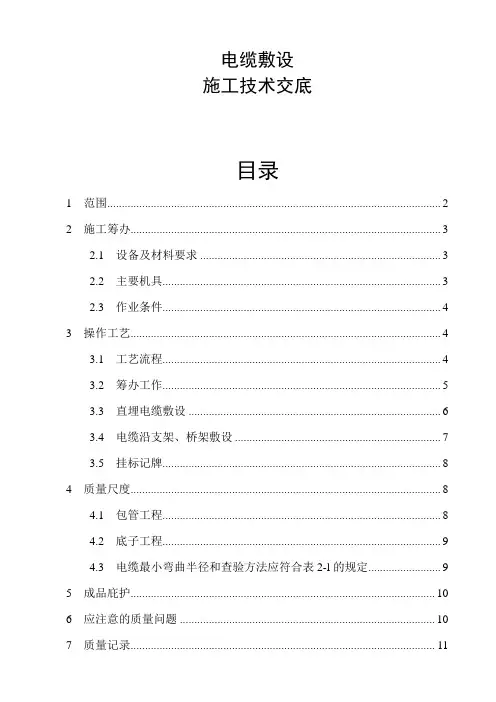

电缆敷设施工技术交底目录1 范围 (2)2 施工筹办 (3)2.1 设备及材料要求 (3)2.2 主要机具 (3)2.3 作业条件 (4)3 操作工艺 (4)3.1 工艺流程 (4)3.2 筹办工作 (5)3.3 直埋电缆敷设 (6)3.4 电缆沿支架、桥架敷设 (7)3.5 挂标记牌 (8)4 质量尺度 (8)4.1 包管工程 (8)4.2 底子工程 (9)4.3 电缆最小弯曲半径和查验方法应符合表2-l的规定 (9)5 成品庇护 (10)6 应注意的质量问题 (10)7 质量记录 (11)7.1 质量包管资料 (11)7.2 施工记录 (11)1 范围本工艺尺度适用于10kV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。

2 施工筹办2.1 设备及材料要求2.1.1 所有材料规格型号及电压等级应符合设计要求，并有产物合格证。

2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。

电缆轴应完好无损。

2.1.3 电缆外不雅完好无损，铠装无锈蚀、无机械损伤，光明显皱折和扭曲现象。

油浸电缆应密封良好，无漏油及渗油现象。

橡套及塑料电缆外皮及绝缘展无老化及裂纹。

2.1.4 各种金属型钢不该有明显锈蚀，管内无毛刺。

所有紧固螺栓，均应采用镀锌件。

2.1.5 其它从属材料：电缆盖板、电缆标示桩、电缆标记牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。

2.2 主要机具2.2.1 电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。

2.2.2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊东西、电工东西。

2.2.3 无线电对讲机〔或简易〕、手持扩音喇叭〔有条件可采用多功能扩大机作通讯联络〕。

2.3 作业条件2.3.1 土建工程应具备以下条件：2.3.1.1 预留孔洞、预埋件符合设计要求、预埋件安装安稳，强度合格。

2.3.1.2 电缆沟、地道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。

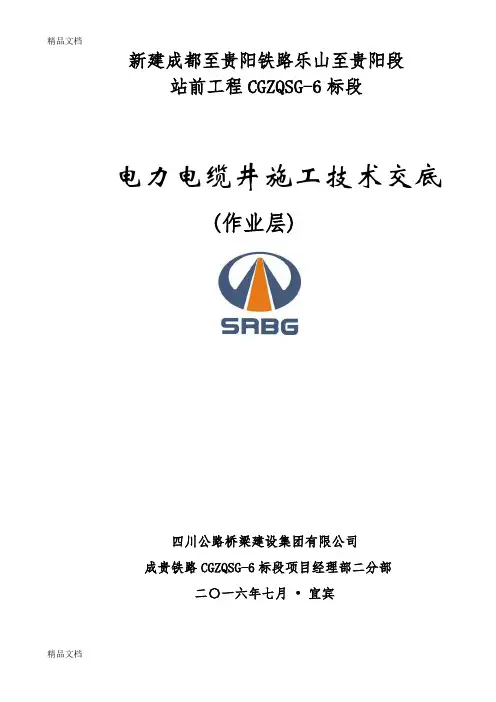

新建成都至贵阳铁路乐山至贵阳段站前工程CGZQSG-6标段电力电缆井施工技术交底 (作业层)四川公路桥梁建设集团有限公司成贵铁路CGZQSG-6标段项目经理部二分部二〇一六年七月•宜宾三级技术交底记录表记录号:使用编号：项目名称：交底地点时间年月日交底单位接受单位主持人主讲人（签字）接受人（签字）：见附后签到表交底内容:一、电缆井设置位置及设置形式电力电缆井适用于电力线缆过轨及敷设余长，电缆井设置位置根据《成贵全线各专业设备场坪及过轨位置汇总表》及隧道两端均需设置电力电缆井。

二、施工流程测量放线人工或机械开挖基坑基坑底部铺设10cm厚C25混凝土垫层钢筋安装模板安装镀锌挂钩及电缆井槽口位置预留现场浇筑C25钢筋混凝土拆模养护三、施工工艺及控制要点1.施工准备（1）备齐各种施工工具，手持风镐、尖锹、平锹、插入式振捣器、组合钢模板、木抹子、铁抹子等。

（2）将模板、钢筋等运输至施工现场。

2.配合测量放线配合测量人员，制定小木桩，根据测量人员的放样位置定出点位线，做好标记。

3.挖基坑首先采用挖掘机破碎路面，根据测量点线开挖基坑，挖机破碎时，破碎边缘距电缆井外边缘预留10cm左右，基底预留20cm左右采用人工清理，防止基坑超大超深。

基坑开挖完成后，将基底虚渣清理干净，复核电缆井位置及尺寸，注意电缆井沿线路纵向的设置位置应与接触网支柱、声屏障基础、线间集水井、沉降和位移观测设备等统筹协调，避免相互干扰。

电缆井与支挡结构物沿线路横向有干扰时，可调整电缆井的横向位置，但应保证电缆井位于砟脚以外。

4.钢筋安装电力电缆井钢筋配置图参照《铁路路基电缆槽通路（2010）8401-32》，详见下图：图1、电力电缆井钢筋布置图5.模板安装（1）、电力电缆井内净尺寸为180cm×120cm×90cm（长×宽×深），壁厚20cm。

井内共有10个Φ25镀锌挂钩，本电缆井最多设置10根过轨管。
